工程实测实量操作指引

建筑工程质量实测实量操作指引一、目的1.通过定期评估，识别并消除项目风险。

2.通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升工程质量标准和观感，消除客户投诉隐患。

二、适用范围适用于地产工程管理公司所有在建工程（自开工至交付完成）项目，包括全资项目以及非全资但负责经营管理的项目。

三、取样总则1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。

2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。

3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。

4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。

5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。

四、操作细则1.混凝土结构工程1.1 基本原则同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。

1.2 截面尺寸偏差（砼结构）1.2.1 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

评判标准：[－5，8]mm 。

1.2.2 测量工具：5米钢卷尺。

1.2.3 测量方法和数据记录:（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

（2）同一墙/柱面作为1个实测区，累计实测实量15个实测区。

每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

1.2.4 示例：1.3 表面平整度（砼结构）1.3.1指标说明：反映层高范围内剪力墙表面平整程度。

评判标准：[0，8]mm 。

1.3.2测量工具：2米靠尺、楔形塞尺。

工程质量实测实量操作指引一、前期准备工作1.预先调查在进行工程质量实测实量前，需要进行预先调查。

了解施工图设计要求、技术规范、工程量清单等文件，对工程质量实测实量的具体要求有一个清晰的认识。

2.确定实测实量项目根据工程项目的具体要求，确定需要进行实测实量的项目内容。

包括土建工程的基坑开挖、混凝土浇筑、砌体施工等，或者其他工程项目的具体要求。

3.准备实测实量工具根据实测实量项目的要求，准备相应的实测实量工具。

例如，钢卷尺、测量尺、测量仪器等。

二、实测实量操作步骤1.了解工程质量实测实量的方法和要求在实测实量项目开始之前，要确保对该项目的实测实量方法和要求有透彻的了解。

熟悉所需实测实量的具体内容、测量范围、测量方法、测量仪器以及测量精度等要求。

2.确定实测实量控制点根据实测实量项目的要求，在施工图上或施工现场上，确定实测实量的控制点。

控制点应充分代表要实测实量区域的特征，且易于定位。

3.进行实测实量操作根据实测实量项目的具体要求，进行实测实量操作。

操作应遵循规范，操作过程中应注意操作安全，测量仪器的使用也应符合规范。

4.记录实测实量数据在进行实测实量操作时，需要将实测实量数据进行及时、准确地记录。

包括实测实量数值、测量时间、测量人员等信息。

5.核对实测实量结果在实测实量操作完成后，应对实测实量结果进行核对。

核对的目的是确保实测实量结果的准确性和可靠性。

三、实测实量操作技巧与注意事项1.操作技巧(1)确定控制点时，要充分考虑施工现场的实际情况，选择容易控制、易于记录的点位。

(2)在进行实测实量操作时，要仔细熟悉测量仪器的使用说明书，确保正确操作。

(3)在进行实测实量操作时，要注意测量数据的准确性，保证测量结果的可靠性。

2.注意事项(1)在进行实测实量操作前，要确保工具和仪器的正常状态。

例如，钢卷尺的拉缩自如，测量尺的刻度清晰等。

(2)在进行实测实量操作时，要注意施工现场的安全。

遵守各项安全规定，佩戴好安全防护用品。

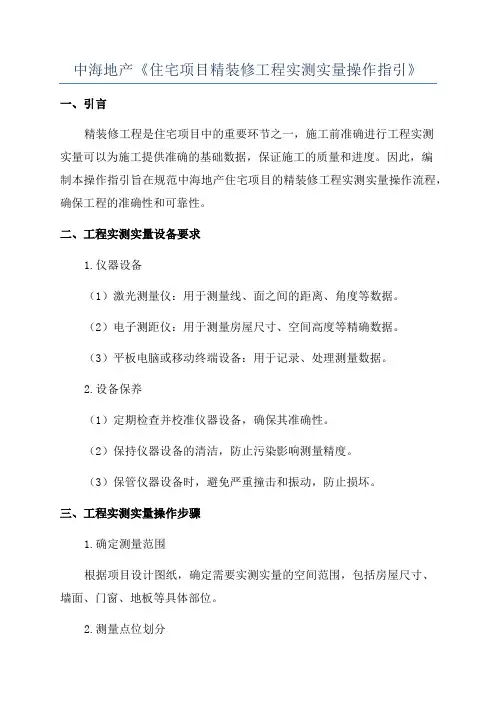

中海地产《住宅项目精装修工程实测实量操作指引》一、引言精装修工程是住宅项目中的重要环节之一，施工前准确进行工程实测实量可以为施工提供准确的基础数据，保证施工的质量和进度。

因此，编制本操作指引旨在规范中海地产住宅项目的精装修工程实测实量操作流程，确保工程的准确性和可靠性。

二、工程实测实量设备要求1.仪器设备（1）激光测量仪：用于测量线、面之间的距离、角度等数据。

（2）电子测距仪：用于测量房屋尺寸、空间高度等精确数据。

（3）平板电脑或移动终端设备：用于记录、处理测量数据。

2.设备保养（1）定期检查并校准仪器设备，确保其准确性。

（2）保持仪器设备的清洁，防止污染影响测量精度。

（3）保管仪器设备时，避免严重撞击和振动，防止损坏。

三、工程实测实量操作步骤1.确定测量范围根据项目设计图纸，确定需要实测实量的空间范围，包括房屋尺寸、墙面、门窗、地板等具体部位。

2.测量点位划分根据实测范围，在墙体或地板上标出测量点位，确保测量时的准确性。

3.进行测量根据实测范围和测量点位进行测量，使用激光测量仪和电子测距仪等设备测量线、面之间的距离、角度等数据，并记录在平板电脑或移动终端设备中。

4.数据处理和记录将测量得到的数据导入计算机软件，进行数据处理和测量结果的生成。

同时，将测量数据记录在测量表格中，包括测量日期、地点、测量人员等信息。

5.数据审核和校对由专业工程师对测量数据进行审核和校对，确保结果的准确性和可靠性。

如发现数据异常或错误，及时进行修正和补充。

6.生成测量报告根据测量数据和校对结果，生成测量报告，包括具体的测量结果、分析和总结。

同时，将测量数据存档，以备后续参考使用。

四、安全注意事项1.在进行测量时，严禁站在高处或危险地点，以免发生意外伤害。

2.操作人员需正确使用测量设备，避免将仪器设备直接暴露在阳光、雨水等恶劣环境中。

3.操作人员需佩戴防护用具，如安全帽、防护服，确保工作安全。

五、总结与展望准确的精装修工程实测实量操作可以为精装修施工提供准确的基础数据，为工程的顺利进行提供保障。

工程实测实量标准和操作指引工程实测实量标准和操作指引工程实测实量是工程建设中必不可少的一项重要工作，其准确性和可靠性关系到整个工程质量的成败。

为了确保工程实测实量工作的科学性和规范性，制定了一系列的工程实测实量标准和操作指引。

一、工程实测实量的标准1.《建筑工程实测实量规范》（GB/T 21739-2008）《建筑工程实测实量规范》是针对建筑工程实测实量工作制定的一项标准。

该规范囊括了建筑工程实测实量的各个方面，包括测量方法、仪器设备、技术标准、数据处理等。

该标准明确了建筑工程实测实量的目的、方法、流程和注意事项，规范了测量数据的处理和报告。

2.《土建工程实测实量标准》（JGJ3-2010）《土建工程实测实量标准》是国家建设部颁布的一项行业标准，其适用于各类土建工程实测实量工作。

该标准规定了土建工程实测实量的具体内容和要求，包括分项工程的测量方法、精度控制、数据处理和质量检验等方面。

3.《公路工程实测实量规范》（JTG D60-2004）《公路工程实测实量规范》是交通部公路科学研究院制定的一项标准，适用于公路工程实测实量工作。

该规范规定了公路工程实测实量的基本原则、测量方法、技术规范和数据处理等方面，确保公路工程实测实量工作的准确性和可靠性。

4.《铁路工程实测实量标准》（TB 10102-2006）《铁路工程实测实量标准》是针对铁路工程实测实量工作制定的一项标准。

该标准规定了铁路工程实测实量的具体内容和要求，包括测量方法、精度控制、数据处理和报告等方面，确保铁路工程实测实量工作的科学性和规范性。

二、工程实测实量的操作指引1.测量前准备在进行实测实量工作前要做好充分的准备工作。

包括确定实测实量的目的和内容，选择合适的测量仪器和设备，熟悉测量场地和环境条件，进行必要的前期实地勘测和数据收集等。

同时，还要制定详细的测量计划和操作指引，明确测量的方法和步骤。

2.测量方法选择根据实测实量工作的具体内容和要求，选择合适的测量方法。

工程实测实量标准及操作指引
概述
干过工程的大家应该都知道，许多公司都会有实测实量这一项。

无论是建设中的模板尺寸、梁截面尺寸，板筋间距，混凝土浇筑完成后的楼板厚度检测，混凝土结构的垂直度、平整度和砌体的垂平度，以及水电预埋尺寸、门窗洞口尺寸、阴阳角方寸。

实测实量很有必要，以后移交装修以及交楼业主都是有用的。

结合我司标准和我自己的理解，浅谈一下实测实量工作。

管理办法
（一）数据上墙：
为便于现场管理，建筑工程实测实量中“混凝土结构”、“砌体工程”、“抹灰工程”、“给排水工程”、“电气工程”等建筑实体工程的实测实量指标要求在现场对实测数据上墙。

上墙数据应包含检查项、三方实测结果（含施工单位、监理、甲方）、检查人员、检查日期等信息，并真实反映现场质量水平。

施工单位以户为单位100%检查并将结果上墙，并如实填写检查时间。

j监理单位应100%检查施工单位实测情况并将20%实测实量数据记录在《质量实测合格率评估记录》上，并且监理应将实测结果上墙，并如实填写检查时间。

项目管理部应100%检查施工单位及监理的检查记录表并随机抽检10%数
据记录在《质量实测合格率评估记录》上，并将实测结果上墙。

上墙表格见下表：
表1 适用于混凝土工程、砌体工程、抹灰工程，表样尺寸为16.0cm×10.0cm（宽×高）。

表2适用于给排水工程、电气工程表样尺寸16cm×11.6cm（宽×高）
（二）施工单位及监理应在下表规定时间内完成现场实测实量工作。

工程质量实测实量操作指引第一条总则1.目的1.1．作为质量管理制度的组成部分，引导项目严格执行国家规范、强制性规定，进行常态化管理、过程管控，确保实体质量和安全。

1.2．规范产品质量实测过程的程序、取样方法、测量操作、数据处理等具体步骤和要求。

1.3．提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。

1.4．通过建立产品实体质量实测实量体系并系统实施的方式，客观真实反映项目各阶段的工程质量水平，促进实体质量的过程管控、实时改进和持续提高，进而达到实体质量逐步提高的目标。

2.适用范围2.1.所有在建工程（自结构±0.00至交付完成）项目，包括住宅项目与商铺项目（含自持商业）。

2.2.各项目应根据本指引督促施工单位、监理单位，在施工工程管控建立实测实量管控制度，加强过程管控，并建立数据可视化。

数据可视化设置在每栋楼安全通道两侧明显处，并随施工进度同步更新。

3.取样原则3.1.随机原则：3.1.1、受检项目接到巡检通知后，提前一天汇总日前形象进度，形象进度须与现场进度保持一致。

一旦发现谎报、假报等，项目质量检查综合得分*0.9。

3.1.2、巡检组达到项目后，项目工程部工程经理组织召开巡检前会议。

由巡检组组长，根据项目填报的形象进度随机抽取楼栋、楼层、房间、测点等。

3.1.3、若当月无施工进度时，从上月度巡检未抽中的楼栋、楼层进行随机抽取。

3.1.4、楼栋抽取确认后，由项目部、监理单位、施工单位和专业分包单位等相关单位，提供受检楼栋施工图纸、过程管控资料、主要建筑材料检测报告等。

3.1.5、原则上检查范围分布如下：集团和城市公司随机抽查，项目部抽查50%，监理单位和施工总承包单位100%检查。

3.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。

3.3 完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。

3.4 效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。

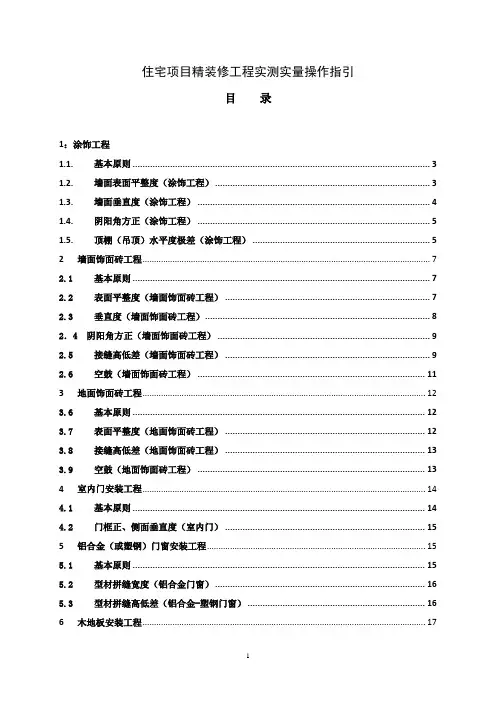

住宅项目精装修工程实测实量操作指引目录1：涂饰工程1.1.基本原则 (3)1.2.墙面表面平整度（涂饰工程） (3)1.3.墙面垂直度（涂饰工程） (4)1.4.阴阳角方正（涂饰工程） (5)1.5.顶棚（吊顶）水平度极差（涂饰工程） (5)2墙面饰面砖工程 (7)2.1基本原则 (7)2.2表面平整度（墙面饰面砖工程） (7)2.3垂直度（墙面饰面砖工程） (8)2．4 阴阳角方正（墙面饰面砖工程） (9)2.5接缝高低差（墙面饰面砖工程） (9)2.6空鼓（墙面饰面砖工程） (11)3地面饰面砖工程 (12)3.6基本原则 (12)3.7表面平整度（地面饰面砖工程） (12)3.8接缝高低差（地面饰面砖工程） (13)3.9空鼓（地面饰面砖工程） (13)4室内门安装工程 (14)4.1基本原则 (14)4.2门框正、侧面垂直度（室内门） (15)5铝合金（或塑钢）门窗安装工程 (15)5.1基本原则 (15)5.2型材拼缝宽度（铝合金门窗） (16)5.3型材拼缝高低差（铝合金-塑钢门窗） (16)6木地板安装工程 (17)6.1基本原则 (17)6.2表面平整度 (17)6.3地板接缝宽度（实木复合、实木地板） (18)6.4地板接缝高低差（实木复合、实木地板） (19)6.5地板水平度极差（强化复合、实木复合、实木地板、石材地面、瓷砖地面） (20)7 设备安装 (22)7.1 并列开关高低差 (23)7.2 同一水平底盒标高 (24)1.防渗漏工程 (22)1.1.基本原则 (22)1.2.卫生间涂膜厚度（防水工程） (22)1.3.卫生间附加防水层（防水工程） (23)第一篇涂饰工程1.1.基本原则1.1.1.实测前，根据同一标段内各楼栋进度随机选取处于装修涂饰阶段湿作业完工后5套房作为实测套房，尽量涵盖到各个户型。

户数最多的房型为必选。

1.1.2.对于已完成二遍面漆的户内，为防止测量工具破坏墙面，造成观感质量下降，可不实测墙面空鼓。

土建实测实量操作指引一、引言二、操作准备1.准备必要的测量工具和仪器，例如：测量尺、钢卷尺、水平仪、全站仪等。

确保仪器的准确性和可靠性。

2.了解工程施工的图纸和设计要求，明确需要进行实测实量的部位和项目。

3.对现场起重吊装、交通运输等安全方面进行评估和控制，确保操作人员的人身安全。

三、操作步骤1.确定实测实量的位置和项目，根据设计图纸和要求确定需要进行实测实量的点位。

2.对需要测量的点位进行清理，确保测量点位的可测性和尺寸的准确性。

3.根据实际情况选择合适的测量方法和仪器。

例如，使用全站仪进行测量，则需要进行基站仪的设置和校准。

4.进行测量工作。

根据实测实量的具体要求，采用相应的测量方法和工具进行测量。

5.记录测量结果。

将测量的数值和尺寸记录在测量表格或测量记录簿中，确保结果的准确性和可追溯性。

6.进行数据分析和处理。

对测量结果进行数据统计和分析，确保数据的可靠性和结果的合理性。

7.编制实测实量报告。

根据测量结果和相关数据，编制实测实量报告，详细说明各项测量项目和结果。

四、质量控制1.操作人员应具备相关的技术知识和测量经验，严格按照操作步骤进行操作。

2.仪器和工具应保持整洁，并进行定期的校准和维护，确保其准确性和可靠性。

3.在进行测量前，应对现场环境进行评估，确保测量的准确性和可行性。

4.对于较大误差或不符合设计要求的测量结果，应重新测量或进行必要的校正。

5.测量结果应进行复核和确认，确保数据的准确性和一致性。

6.编制的实测实量报告应审查和确认，确保报告的可靠性和准确性。

五、安全注意事项1.操作人员应穿戴符合要求的个人防护装备，并遵守相关安全规范和操作规程。

2.在进行测量工作时，应注意周围环境和施工现场的安全，避免影响他人的工作或施工进展。

3.对于需要爬高或接近危险区域的测量工作，应采取必要的安全防护措施，如使用安全绳索和安全帽等。

4.在进行测量操作时，应谨慎操作，避免造成工具的损坏或人员的伤害。

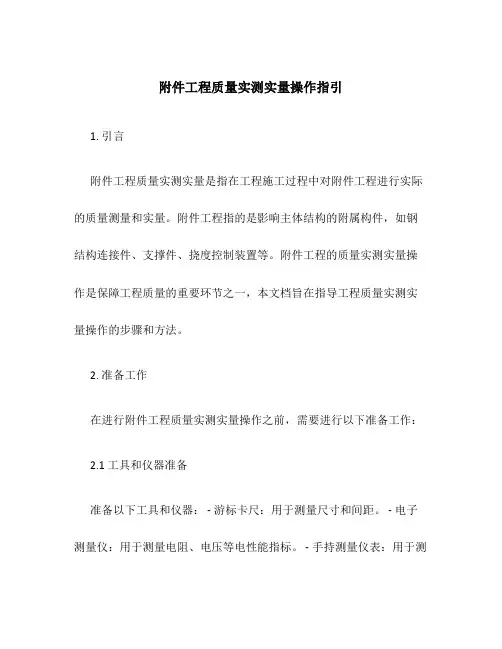

附件工程质量实测实量操作指引1. 引言附件工程质量实测实量是指在工程施工过程中对附件工程进行实际的质量测量和实量。

附件工程指的是影响主体结构的附属构件，如钢结构连接件、支撑件、挠度控制装置等。

附件工程的质量实测实量操作是保障工程质量的重要环节之一，本文档旨在指导工程质量实测实量操作的步骤和方法。

2. 准备工作在进行附件工程质量实测实量操作之前，需要进行以下准备工作：2.1 工具和仪器准备准备以下工具和仪器： - 游标卡尺：用于测量尺寸和间距。

- 电子测量仪：用于测量电阻、电压等电性能指标。

- 手持测量仪表：用于测量温度、湿度等环境参数。

- 摄像设备：用于记录实测实量结果。

- 其他必要的工具和仪器。

2.2 数据记录表准备准备一个数据记录表，用于记录实测实量的结果。

数据记录表应包括以下内容： - 附件工程的名称和编号。

- 实测实量的日期和时间。

-实测实量的位置和区域。

- 实测实量的参数和数值。

- 实测实量的结论和评价。

3. 实测实量操作步骤根据具体的附件工程类型和实测实量要求，可以进行以下操作步骤：3.1 定位测量点根据工程图纸和设计要求，确定需要实测实量的位置和测点。

使用游标卡尺或其他测量工具，在工程现场准确地标记出测点位置。

3.2 测量尺寸和间距使用游标卡尺或其他测量工具，测量附件工程的尺寸和间距。

记录测量结果，并与设计要求进行比对，判断是否符合要求。

3.3 测量电性能指标使用电子测量仪，测量附件工程的电阻、电压等电性能指标。

记录测量结果，并与设计要求进行比对，判断是否符合要求。

3.4 测量环境参数使用手持测量仪表，测量附件工程的温度、湿度等环境参数。

记录测量结果，并与设计要求进行比对，判断是否符合要求。

3.5 记录实测实量结果根据实测实量的参数和数值，将结果填写到数据记录表中。

将测量结果与设计要求进行比对，给出结论和评价。

3.6 录像记录使用摄像设备对实测实量的过程进行录像记录。

实测实量操作指引实测实量是一种通过实地测量和实际操作来获取数据和信息的方法。

它可以用于各种领域，包括科学研究、工程设计和调查研究等。

下面是一份关于如何进行实测实量的操作指引，以帮助您进行实际操作：一、确定实测实量的目的和研究问题在进行实测实量之前，首先需要明确实测实量的目的和研究问题。

这有助于确定需要收集的数据和信息，以及实施实测实量的方法和手段。

二、选择合适的实测实量方法和工具根据实测实量的目的和研究问题，选择合适的实测实量方法和工具。

常用的实测实量方法包括观察法、测量法、实验法等。

根据需要，可以选择合适的工具和仪器，如测距仪、测温仪、称重器等。

三、制定实测实量计划在进行实测实量之前，制定一个详细的实测实量计划是很重要的。

实测实量计划应该包括实测实量的目标、方法和步骤、所需工具和仪器、实测实量的时间和地点等信息。

同时，还需要确定实测实量的样本大小和抽样方法。

四、进行实测实量在进行实测实量之前，需要对实测实量的操作进行充分准备。

这包括熟悉使用工具和仪器的方法、检查工具和仪器的状态和准确性、了解实测实量的操作步骤等。

在实测实量过程中，需要按照实测实量计划的要求进行操作，并记录所得数据和信息。

五、数据处理和分析在完成实测实量之后，需要对所得数据进行处理和分析。

这包括数据的整理和清理、数据的统计和描述、数据的分析和解释等。

根据实测实量的目的和研究问题，选择合适的数据分析方法和工具，如平均值计算、线性回归分析、方差分析等。

六、总结和归纳实测实量结果根据数据处理和分析的结果，总结和归纳实测实量的结果。

这包括总结实测实量的主要发现和结论，并进行解释和讨论。

如果有必要，可以对实测实量的不确定性和局限性进行说明和分析。

七、报告和呈现实测实量结果最后，根据实测实量的目的和研究问题，撰写实测实量报告或制作实测实量呈现。

实测实量报告应包括实测实量的背景和目的、实测实量的方法和步骤、实测实量的结果和分析、实测实量的结论和建议等信息。
