插接母线施工安装

封闭插接母线安装施工作业指导书封闭插接母线是一种非常常见的电力配电设备，广泛应用于各种工矿企业、公共建筑、住宅小区等各个领域的电力配电系统之中。

其安装施工需要技术娴熟、操作规范，特别是在高压电力配电系统之中，更需要严密的技术流程和安全措施。

下面，我们就来详细介绍一下封闭插接母线的安装施工作业指导书。

一、安装前的准备1. 根据设计图纸和施工方案，明确封闭插接母线的类型、规格、数量等主要参数，并进行合理的任务配置和工程计划。

2. 了解安装现场情况，对施工区域的地形地貌、环境条件、设备设施等做好全面的勘察和测量，确保施工完全满足技术要求和安全规范。

3. 准备必要的工程机械、工具设备、辅助器具等，根据材料、工具和设备的标准规格归类存放，避免杂乱无序和交叉混用。

4. 满足施工的各种要求和规定，按照作业程序和安全标准，组织技术技术人员、作业人员等，合理安排人员岗位和工作任务。

二、安装施工的主要要求1. 安装位置确认。

在确定好安装位置之前，要先在实际场地上进行测量和布置，然后测量出真实的尺寸和坐标，做出准确的安装图纸和采购清单。

2. 现场环境保护。

在施工现场进行规划和围挡措施，保持施工现场的整洁有序，严格遵守保护环境、防止污染的相关规定。

3. 安装前的准备。

对施工需用的设备、器材以及工具等进行清点，清除所有的杂物及障碍物，并清理工作区域，保证施工的环境卫生。

4. 设备海拔高度及安装位置。

合理确定设备海拔高度及安装位置，避免产生矛盾，定位准确后，进行固定。

5. 安装质量要求。

安装应符合产品的性能和精度要求，保证线路的可靠性和稳定性，确保设备的安全运行。

6. 管理和监督。

施工现场应配备专职施工管理和监督人员，共同维护施工现场的秩序和安全。

三、施工流程1. 安装现场布置：进行场地勘察，查看设备安装及工艺满足现场要求，明确布置施工过程中的流线作业。

2. 设备埋深设计：根据现场地质条件确定电网的导线，设计电线的埋深，避免导线冻毁隐患。

封闭插接母线安装施工作业指导书封闭插接母线是一种常用的电气设备连接方式，其安装施工需要一定的专业知识和技术。

本文将提供一份封闭插接母线安装施工作业指导书，以帮助施工人员正确进行安装工作。

一、准备工作1. 确定母线的类型和规格，并检查母线的尺寸、表面质量、免漆层和绝缘层是否符合要求。

2. 根据设计要求和现场情况，制定详细的施工方案和施工计划。

3. 准备所需的工具和材料，包括母线夹、连接器、终端盒、塑料封闭罩、保护装置等。

二、施工流程1. 安装母线夹：根据设计要求和现场情况，选择合适的母线夹进行安装。

先将母线放入夹口中，然后用扳手或套筒将螺丝拧紧，确保夹紧力适当，同时注意不要将母线压坏。

2. 连接器安装：根据设计要求和现场情况，选择合适的连接器进行安装。

将连接器插入母线夹中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。

3. 终端盒安装：根据设计要求和现场情况，选择合适的终端盒进行安装。

将母线连接到终端盒中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。

同时，要注意终端盒的接地工作。

4. 封闭罩安装：根据设计要求和现场情况，选择合适的塑料封闭罩进行安装。

先将封闭罩放在终端盒上方，然后使用螺丝将封闭罩固定在终端盒上，确保封闭罩与终端盒紧密贴合。

5. 保护装置安装：根据设计要求和现场情况，选择合适的保护装置进行安装。

将保护装置连接到终端盒上，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。

同时，要注意保护装置的接地工作。

三、安全注意事项1. 施工人员必须熟悉电气设备的安装要求和施工规范，并严格按照要求进行施工操作。

2. 施工现场必须严格遵守电气设备安全操作规程，确保施工人员的安全。

3. 在进行插接母线的安装施工时，应断开母线所属的电力供应，以防止电流对施工人员或设备造成伤害。

4. 施工人员在安装过程中应佩戴好安全帽、绝缘手套、绝缘鞋等防护用品，并使用绝缘工具进行操作。

5. 检查施工的母线连接是否牢固可靠，防止因连接不良造成故障或事故。

插接式母线槽安装施工工艺1、施工工序设备开箱清点检查→支架制作→支架安装→母线槽安装→母线槽连接→试运行验收2、操作要点1）设备开箱清点检查应由安装单位、业主（监理）及供货单位共同进行，并作好记录。

母线槽分段标志清晰齐全，外观无损伤变形，绝缘电阻合格。

根据母线槽排列图和装箱单，检查母线槽、进线箱、插接开关箱及附件，其规格、数量、品种应符合设计要求。

如发现设备及附件不符合设计要求或质量要求，不可擅自安装。

2）支架制作如制造厂未供应配套的支架，或供应的支架不适合现场安装时，应根据设计和产品文件规定进行制作。

具体要求为：根据施工现场的结构类型，支架应用角钢、槽钢或圆钢制作，可采用“＿”、“┏”、“Ｕ”、“＃”型等4 种形式。

支架应用切割机下料，加工尺寸最大误差为5mm。

用台钻、手电钻钻孔、严禁用气割开孔，孔径不得超过螺栓直径2mm。

吊杆螺纹应采用套丝机加工，不得有断丝。

支架及吊架制作完毕，应除去焊渣，刷上防锈漆和面漆。

3）支架安装（1）母线槽的水平支架间距不应大于1m，竖井内每隔2m 设置一个支架，支架和吊架必须安装牢固。

（2）支架和吊架安装时必须拉线或吊锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架或吊架。

（3）母线槽垂直敷设支架，可采用支架，用膨胀螺栓固定在板墙上，支架的焊接处应清除焊渣，并刷上防锈漆和面漆，不得污染建筑物。

4）母线槽安装按照母线槽排列图，将各节母线槽、插接开关箱、进线箱运至各安装地点。

安装前应逐节摇测绝缘电阻，电阻值大于10MΩ才能安装组对。

按母线槽排列图，从起始端开始向前安装。

5）母线槽连接（1）本工程母线槽主要安装在强电井内，强电井内设动力配电箱，照明配电箱，双电源切换箱电缆桥架，动力母线、照明母线、插接箱、换接箱等，电井面积小，公用面积大，如何合理布置，便于安装、维护，操作方便，母线槽安装犹为重要。

（2）施工前，首先进行强电井，各种安装器具，1:10 的模拟大样合理布置图，布置时并排敷设的母线注意插接箱错开。

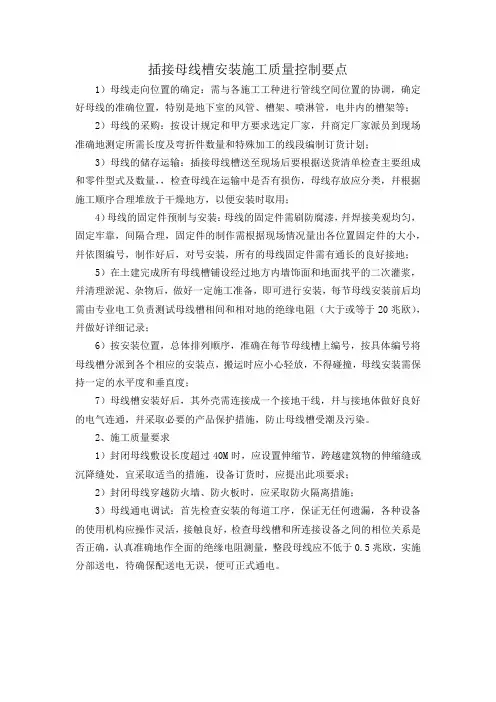

插接母线槽安装施工质量控制要点1）母线走向位置的确定：需与各施工工种进行管线空间位置的协调，确定好母线的准确位置，特别是地下室的风管、槽架、喷淋管，电井内的槽架等；2）母线的采购：按设计规定和甲方要求选定厂家，幷商定厂家派员到现场准确地测定所需长度及弯折件数量和特殊加工的线段编制订货计划；3）母线的储存运输：插接母线槽送至现场后要根据送货清单检查主要组成和零件型式及数量，，检查母线在运输中是否有损伤，母线存放应分类，幷根据施工顺序合理堆放于干燥地方，以便安装时取用；4）母线的固定件预制与安装：母线的固定件需刷防腐漆，幷焊接美观均匀，固定牢靠，间隔合理，固定件的制作需根据现场情况量出各位置固定件的大小，幷依图编号，制作好后，对号安装，所有的母线固定件需有通长的良好接地；5）在土建完成所有母线槽铺设经过地方内墙饰面和地面找平的二次灌浆，幷清理淤泥、杂物后，做好一定施工准备，即可进行安装，每节母线安装前后均需由专业电工负责测试母线槽相间和相对地的绝缘电阻（大于或等于20兆欧），幷做好详细记录；6）按安装位置，总体排列顺序，准确在每节母线槽上编号，按具体编号将母线槽分派到各个相应的安装点，搬运时应小心轻放，不得碰撞，母线安装需保持一定的水平度和垂直度；7）母线槽安装好后，其外壳需连接成一个接地干线，幷与接地体做好良好的电气连通，幷采取必要的产品保护措施，防止母线槽受潮及污染。

2、施工质量要求1）封闭母线敷设长度超过40M时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适当的措施，设备订货时，应提出此项要求；2）封闭母线穿越防火墙、防火板时，应采取防火隔离措施；3）母线通电调试：首先检查安装的每道工序，保证无任何遗漏，各种设备的使用机构应操作灵活，接触良好，检查母线槽和所连接设备之间的相位关系是否正确，认真准确地作全面的绝缘电阻测量，整段母线应不低于0.5兆欧，实施分部送电，待确保配送电无误，便可正式通电。

●插接母线安装●插接母线的种类及产品技术参数一．S B型插接母线（一）用途SB型插接母线系统有四种规格，可作下列用途：1．小负载供电；2．照明供电；3．作电缆或其他电源配线；4．照明灯具支架。

（二）技术参数SB型插接母线系统依据IEC439-1和2，ZBK36002，ZBK36003设计，适用于频率50HZ或60HZ，额定绝缘电压415V，额定电压415V，周围空气温度-5℃/+40℃，且24h内平均温度不大于+35℃，安装场地海拔高度不超过2000m,防护等级IP40/IP54。

插接箱带有两个插座，并装有10A小型断路器，插接头有三相四线带接线端子，有三相五线带接线端子和大熔断器。

全部可接2.5mm2以下的电缆。

插接箱：SB-AK3S三相或SB-AK5S五线，可配插接头，所有插接单元均可带负荷插拔，插入时PE保护地线和N线总是先接上，而拔出时PE线和N线总是后断开，保证安全使用。

二．M B型插接母线（一）用途MB型插接母线系统专用供配电场所，如工厂车间、办公室、试验室、学校、医院、百货商场、仓库、高层建筑等。

（二）技术参数MB型插接母线系统依据IEC439-1和2，ZBK360002，ZBK36003设计的，通用于频率50HZ或60HZ，额定电压交流660V，周围环境温度-5℃/+40℃，且24h平均温度不大于+35℃，防护等级IP40/IP54。

三．C CX4.LB型插接母线（一）用途CCX4.LB型插接母线系统用来实现从电力变压器到主配电屏或从主配电屏到分配电屏的输电。

带有插孔的插接母线系统可用于大负荷供电，如汽车制造厂、电机制造业中的电焊线、工业用电炉及高层建筑供电等。

（二）技术参数CCX4。

LB型插接母线系统依据IEC 439-1和2，ZBK 3002-89，ZB 36003-89设计，适用于频率50HZ或60HZ，额定工作电压及交流1000V，周围环境温度-5℃/+40℃，且24h平均温度不大于35℃，防护等级IP31/IP54。

封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。

2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。

3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。

二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。

2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。

3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。

三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。

2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。

3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。

4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。

5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。

6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。

7.按照设计要求安装与之配套的支持架和各种附件。

8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。

四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。

2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。

3.编制施工记录，确保施工过程的记录和资料的完善。

4.将施工现场交由相关部门验收，确保工程质量符合要求。

5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。

以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。

在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。

同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。

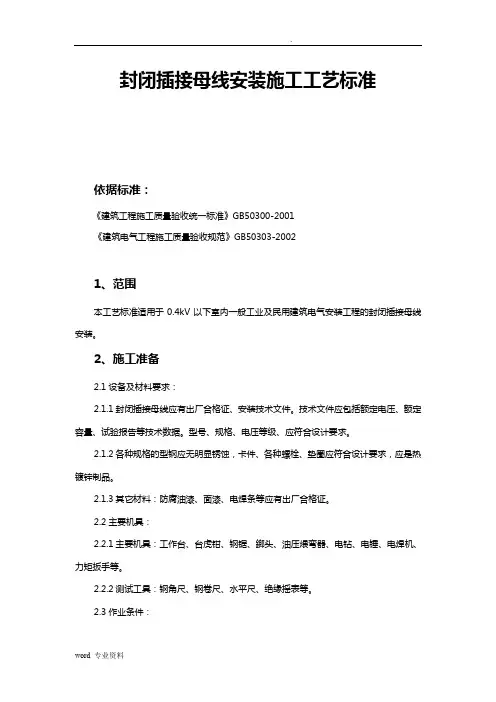

封闭插接母线安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。

2、施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级、应符合设计要求。

2.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.2主要机具：2.2.1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.3作业条件：2.3.1施工图纸及产品技术文件齐全。

2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。

暖卫通风工程安装完毕。

2.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。

3、操作工艺3.1工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收3.2设备点件检查：3.2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。

3.2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

3.2.3检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

3.2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；3.3.1支架制作：3.3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作。

应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。

3.3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。

封闭插接母线安装施工方案封闭插接母线是一种新型的电力输电和配电系统，它能够提供更高的安全性、可靠性和灵活性。

在进行封闭插接母线的安装施工之前，需要制定相应的方案，以确保施工顺利进行。

下面是一个封闭插接母线安装施工方案，详细介绍了具体的施工步骤和注意事项。

一、施工准备1.确认设计及施工图纸：仔细研究施工图纸，了解母线系统的布置、电气连接和安装要求。

2.编制施工计划：根据具体的情况，制定详细的施工计划，包括施工步骤、时间进度和资源调配等。

3.准备施工材料和设备：根据施工图纸所需的材料和设备，及时准备好，并进行验收和清点。

二、母线系统安装1.安装母线支撑架：根据设计要求和施工图纸，选择合适的位置和高度安装母线支撑架，保证支撑架的牢固和稳定。

2.安装导体支架：根据母线系统的布局，安装导体支架，并进行垂直和水平调整，保证导体的平整和良好接触。

3.安装插接器和连接器：根据设计要求和施工图纸，安装插接器和连接器，并进行适当的紧固和固定，保证插接的合理连接和电气性能。

4.连接引下线：根据设计要求和施工图纸，连接引下线，并进行适当的绝缘、保护和接地处理，保证安全可靠。

5.安装接地装置：根据设计要求和施工图纸，安装接地装置，并进行适当的接地处理，确保电气设备的安全运行。

三、施工质量控制1.施工过程中应注意安全：施工现场应设置明显的安全警示标志，保证施工人员的人身安全，并应遵守施工现场的安全规定。

2.施工过程中应注意施工质量：施工人员应按照设计要求和施工图纸进行施工，保证施工质量符合相关标准和规范。

3.施工过程中应注意施工进度：施工人员应按照施工计划的要求，保证施工进度的合理安排和控制。

四、施工资料整理1.施工过程中需做好施工记录，并及时整理施工资料，如施工图纸、拍照记录等。

2.整理施工记录和施工资料，并进行审查和归档，以备日后查阅和使用。

以上是封闭插接母线安装施工方案的内容，通过严格按照这个方案进行施工，可以确保插接母线的安装质量，提高电气系统的可靠性和安全性。

封闭式插接母线安装技术要点及质量控制措施目前，随着我国社会经济的发展，同时，建筑业发生着很大的变化，现代化的建筑，高层建筑物越来越多，就需要现代化的电气供电设施，正是适应当前这种供电的要求封闭式插接母线应运而生的。

封闭式插接母线不但能承受较强的电动力，而且又具有較好的散热性能，其荷载能力能大大的提高，有替代高层建筑穿管导线和电缆的趋势。

标签：封闭式;插接母线;安装技术;质量控制引言：从20世纪80年代改革开放后城市经济得到了快速发展，各大中城市的高层、超高层建筑越来越多。

与传统的电力电缆、预分支电缆敷设方式相比，容量大、分支简便的供电主干线——封闭式插接母线槽逐步引入国内，并迅速发展成熟，在高层建筑、工矿企业和公共设施等供配电系统中广泛使用。

实际上，在封闭式插接母线槽的发展过程中，也曾遇到困境。

其中最主要的是价格高昂，令人生畏;另外散热、安装环境及安装技术性要求高都曾制约封闭式插接母线槽的发展。

随着现代工艺日渐成熟，不断改进，现在的封闭式插接母线槽价格已回归到让人接受的程度。

封闭式母线槽是由金属板为保护外壳，导电排、绝缘材料及有关附件组成的母线系统，它可制成每隔一段距离设有插接分线箱的插接型封闭式母线槽。

高层建筑中常采用插接型封闭式母线槽。

母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽两种。

鉴于南方天气潮湿，已极少采用空气式插接母线槽。

佛山市现在一般采用密集绝缘插接母线槽。

一、工程实例某工程位于某地区出口加工区西北角，南临b1路，北临经十东路，东临规划a3路，西临b4路。

a2-1#楼及北区车库建筑面积约125874.31平方米。

主要进行对低压封闭式插接母线槽及其各种附件（包含但不限于：伸缩节、膨胀节、弯头、始端铜排、法兰、电缆馈电箱、封头、弹簧支架、始端箱、横担、支吊架等）的生产、供货、运输、指导安装、调试、缺陷处理、配合验收及后期服务等。

本建筑的供电系统交流频率为50Hz，额定电压为500V，额定电流为2500A以下。

编订：__________________单位：__________________时间：__________________封闭插接母线安装施工作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9603-79 封闭插接母线安装施工作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1.适用范围适用于建筑电气安装工程中的封闭插接母线安装。

2主要机具2.1机械设备台虎钳、切割机、台钻、电锤、电焊机、手持磨光机等；2.2通用工具钢锯、手锤、活动板手、力矩扳手、木锤等；2.3测量器具钢角尺、钢卷尺、线锤、水平连通器、水平尺、塞尺、万用表、兆欧表等。

3. 成品保护3.1在安装时，必须做好防水渗漏和防异物进入的措施。

如当日未施工完，需用塑料布对封闭插接母线上端及连接处进行封闭, 次日继续安装时,检查封闭插接母线中是否有异物。

3.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护以免损伤。

3.3封闭插接母线安装完毕，暂时不能送电运行时，现场应设置标志牌，以防损坏。

4环保安全措施4.1封闭插接母线安装时，手指不得放在两段的接合处，不得用手试探母排连接螺孔。

4.2封闭插接母线吊装及连接工作使用的梯子必须坚实，不得缺档，并要搭在坚固的支持物上，上端要扎牢，下端应采取防滑措施。

4.3待安装的封闭插接母线应平整码放在工作区附近地面，不待将单节母线靠墙立放。

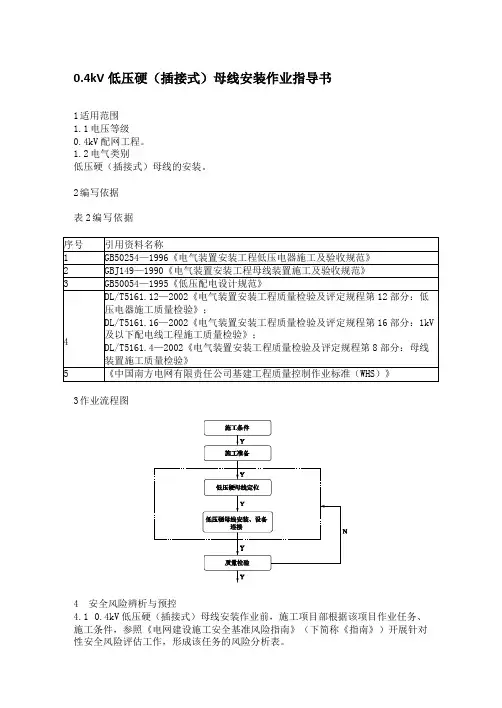

0.4kV低压硬（插接式）母线安装作业指导书1 适用范围1.1 电压等级0.4kV配网工程。

1.2 电气类别低压硬（插接式）母线的安装。

2 编写依据表2 编写依据3 作业流程图4安全风险辨析与预控4.1 0.4kV低压硬（插接式）母线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与0.4kV低压硬（插接式）母线安装作业相关联的《电网建设安全施工作业票》（编码：KGGAZ-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件表5.2 人员、主要工器具及仪器仪表配置表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

插接母线安装工艺流程嘿，朋友们！今天咱来聊聊插接母线安装工艺流程这档子事儿。

你说这插接母线啊，就好比是电力传输的高速公路，让电流能顺畅地跑起来。

那怎么把这条“高速公路”修好呢？这可得好好说道说道。

首先啊，咱得做好准备工作，就像要出门旅行得先收拾行李一样。

得把安装的场地清理干净，可不能有那些乱七八糟的东西挡道。

然后呢，要仔细核对母线的规格型号，可别搞错啦，不然那不就成了张冠李戴了嘛！接下来就是安装母线槽了。

这就像是搭积木一样，得一块一块稳稳地放好。

安装的时候可不能马虎，要保证母线槽平平整整的，不能歪七扭八的呀。

你想想，要是路都歪歪扭扭的，那电流还不得在里面迷路呀！然后呢，要把母线槽连接起来。

这就像是给绳子打结一样，得打得结实牢固。

连接的螺栓要拧紧了，可不能松松垮垮的，不然哪天出问题了可咋办呢。

还有啊，母线槽的支架也很重要呢。

这支架就像是人的骨头，得撑得起来呀。

支架安装得牢固，母线槽才能稳稳地待在那，给电流提供可靠的通道。

再说说母线的绝缘吧。

这绝缘就好比是给电流穿上了一层保护衣，可不能让它“裸奔”呀。

得保证绝缘良好，不然漏电了可不是闹着玩的。

安装好了之后，可别着急就收工啦。

还得测试测试呢，就像考试一样，得看看成绩咋样。

测试母线的通电情况，要是有问题，赶紧解决，可不能留着隐患。

你说这插接母线安装是不是挺有讲究的？这可不是随随便便就能搞定的事儿。

咱得认真对待，每一个步骤都不能马虎。

就像盖房子一样，根基打不好，房子能牢固吗？同样的道理，插接母线安装不好，那电力传输能顺畅吗？所以啊，朋友们，要是你们遇到插接母线安装的事儿，可别大意了。

按照我说的这些步骤一步一步来，保证能让你的母线安装得稳稳当当的。

让电流在这条“高速公路”上欢快地跑起来，为我们的生活和工作提供源源不断的动力！这多好呀，对吧？。

插接式密集母线安装施工工法一、前言插接式密集母线安装施工工法是电力设备中常用的一种工法，既方便又快捷，为工程建设和运行提供了便利。

本文将对插接式密集母线安装施工工法进行详细介绍，让读者了解该工法的理论依据、实际应用、施工过程、安全要求、质量控制、劳动组织、机具设备以及经济技术分析等多个方面，为读者提供参考和帮助。

二、工法特点插接式密集母线安装施工工法的最大优点是安装简单快捷，安装周期较短，对施工高难度控制要求较低，可以大大缩短施工时间，有效降低施工成本。

此外，密集母线的接触面积大，电流密度均匀，传输功率稳定，可靠性高。

三、适应范围插接式密集母线安装施工工法适用于各种类型的电力设备，包括变压器、发电机、开关柜、电容器等等。

在电力变电站、工程建设和维护中都有应用。

四、工艺原理插接式密集母线安装施工工法的实际应用要素之间存在着联系，施工工艺原理也需要符合实际情况，采取相应的技术措施。

在施工过程中需要注意以下几个方面：1、施工方案的设计：需要综合考虑电力设备的型号、功率、电流负荷以及使用条件等要素，根据实际情况设计合理的施工方案，确保瞬时电流的承载能力和连接质量，保证设备的性能和安全。

2、试加装：在施工前需要进行试加装，目的是检查及时发现问题，避免出现严重的事故影响施工进度。

在试加装过程中，需要检查电母线接头的质量，包括接触面的清洁度以及接触力度是否符合要求。

3、施工前准备：在施工前需要对施工地点进行严格清理，移除施工现场杂物和危险物品，保持施工现场整洁；同时物料准备工作也需要提前安排好，以确保施工过程的顺利进行。

4、插接作业：插接作业是整个施工过程的关键环节，需要严格按照设备型号、电流负荷及连接方式等要求施工，插接好的电母线需要进行验收，检验质量是否合格。

五、施工工艺插接式密集母线安装施工工法的施工过程中可以分为以下五个步骤：1、前期准备，包括施工场地的搭建、物料的采购以及施工方案等设计准备工作。

2、制作母线及接头，包括电母线的加工、制造和接头的加工，制作加工中要严格按照工艺规范进行。

*/**** *********公司企业标准*/**** J611-2004筑龙网 WW W.ZH UL ON G.CO M目 次1 范围................................................................................12 引用标准............................................................................13 施工准备............................................................................14 操作工艺............................................................................15 质量控制............................................................................26 质量标准............................................................................27 成品保护............................................................................3筑龙网 WW W.ZH UL ON G.CO M封闭插接母线安装工程施工工艺标准1 范围本章适用于0.4KV以下一般工业及民用建筑室内电气安装工程的封闭插接母线安装。

2 引用标准《建筑电气工程施工质量验收规范（GB50303-2002）》《建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》 《建筑电气通用图集92DQ》 3 施工准备3.1 设备及材料要求3.1.1 封闭插接母线应有CCC 认证、出厂合格证，安装技术文件。

封闭插接母线安装工艺在电力系统中，母线作为电能传输的重要组成部分，其安装工艺直接影响着电力设备的运行稳定性和安全性。

封闭插接母线是一种常见的母线形式，采用封闭式的电缆接头，以确保电能传输的可靠性和安全性。

本文将介绍封闭插接母线的安装工艺和相关要点。

一、封闭插接母线的基本概念和特点封闭插接母线是一种集电、配电和传输电能的装置，由一条母线和多个插接装置组成。

其主要特点包括：1. 封闭性强：封闭插接母线采用封闭式的电缆接头，能够有效隔离外界环境对母线的影响，提高电能传输的可靠性。

2. 插接方便：封闭插接母线的插节装置结构简单，可方便地进行母线的插拔操作，提高了设备的维护和运维效率。

3. 安全可靠：封闭插接母线采用专门设计的绝缘和接地装置，能够确保电能传输的安全性，防止电弧和外部介质的影响。

4. 空间利用充分：封闭插接母线的结构紧凑，减少了系统占地面积，提高了电力设备的布局灵活性。

二、封闭插接母线的安装工艺步骤封闭插接母线的安装工艺包括以下几个步骤：1. 施工准备在安装封闭插接母线之前，需要进行准备工作。

首先，确定母线的布置位置和数量，并计算所需的插节装置和电缆接头的数量。

其次，准备所需的工具和材料，包括插节装置、电缆接头、绝缘材料、接地装置等。

2. 安装导线与插节装置在准备好的母线轨道上，安装导线与插节装置。

首先，根据所需长度和数量，剪断所需长度的导线，并将其固定在插节装置上。

然后，将插节装置依次插入母线导槽中，确保插接牢固和导线的导通性。

3. 安装电缆接头将预先准备好的电缆接头与插节装置连接。

首先，对电缆进行剥皮和绝缘处理，然后根据接头类型和规格，将电缆插入电缆接头内，并进行连接和固定。

注意，插入电缆必须与插节装置的导向方向一致。

4. 绝缘和封闭处理对插接部分进行绝缘和封闭处理，以确保其安全性和可靠性。

使用绝缘材料对插节装置和电缆接头进行包覆，并加固密封。

同时，对整个母线进行绝缘处理，并进行接地处理，以防止静电和电流的积聚。

插接式密集母线安装施工工法一、前言随着电力行业的发展，越来越多的建筑物、厂房以及工业生产设施需要电力供应。

而密集母线则是电力供应的重要组成部分，它不仅能够提供电力供应，而且还能够提高电力设备的利用效率，降低能耗和成本。

而插接式密集母线则成为了近年来广泛采用的一种供电方式，本文将详细介绍插接式密集母线的安装施工工法。

二、工法特点插接式密集母线具有以下特点：1、布线灵活：能够根据不同的电力需求对插接式密集母线进行灵活布线，提高了电力供应的效率和灵活性。

2、维护保养方便：插接式密集母线采用可拆卸的插接式连接，维护保养方便快捷，减少停机时间。

3、安全可靠：插接式密集母线采用封闭式结构，能够有效避免漏电、短路等安全隐患，同时高质量的接触片也能够确保电力通畅和稳定。

三、适应范围插接式密集母线适用于许多不同类型的建筑物、厂房以及工业生产设施，如电力设施、石化厂、冶金设备、煤矿厂房、电子设备等，能够满足不同载流量的电力需求，同时能够满足不同的电压等级要求。

四、工艺原理插接式密集母线安装施工工法的基本原理是采用现场加工和预制组装的方式对插接式密集母线进行安装。

具体分析和解释如下：1、现场加工插接式密集母线的组装需要现场进行加工，工人需要根据现场的实际情况进行测量、切割、焊接等加工工作，同时根据电力负荷的大小进行插接式密集母线的布线设置。

2、预制组装在现场加工的基础之上，插接式密集母线还需要进行预制组装。

这一步工作需要在工厂或者制造商的指导下进行，以保证插接式密集母线的组装精度和质量。

3、现场组装预制组装完成之后，插接式密集母线需要在工地进行现场组装，以确保插接式密集母线能够准确连接到电力设备，并且能够确保电力通畅和稳定。

五、施工工艺插接式密集母线安装施工工艺包括以下几个施工阶段：1、现场测量现场测量是插接式密集母线安装的第一步。

工人需要根据实际情况对电力设备进行测量，包括长度、高度、宽度、电流容量等参数，以确定插接式密集母线的尺寸和其他技术参数。
