第1章建筑内部给水系统1.建筑给水系统根据其用途分有那些类别？答：建筑给水系统按用途基本上可分为生活给水系统、生产给水系统和和消防给水系统三类。

2.建筑给水系统一般由那些部分组成？答：通常情况下，建筑给水系统由水源、引入管、水表节点、建筑内水平干管、立管和支管、配水装置与附件、增压和贮水设备以及给水局部处理设施等组成。

3.建筑给水系统的绐水方式有哪些？每种方式各有什么特点?各种方式适用怎样的条件？答：建筑给水系统的给水方式有：①直接给水方式，②设水箱的给水方式，③设水泵的给水方式，④水池、水泵、水箱联合供水方式，⑤气压给水方式，⑥分区给水方式，⑦分质给水方式。

1）直接给水方式直接给水方式这种给水方式的优点是给水系统简单，投资少，安装维修方便，充分利用室外管网水压，供水较为安全可靠；缺点是系统内部无贮备水量，当室外管网停水时，室内系统立即断水。

适用：室外管网的水量和水压在任何时候都能满足用户的需要。

2）设水箱的给水方式建筑物内部设有管道系统和屋顶水箱（亦称高位水箱），且室内给水系统与室外给水管网直接连接。

低峰用水时，可利用室外给水管网水压直接供水并向水箱进水，水箱贮备水量。

高峰用水时，室外管网水压不足，则由水箱向建筑内给水系统供水。

为了防止水箱中的水回流至室外管网，在引入管上要设置止回阀。

这种给水方式的优点是系统比较简单，投资较省；充分利用室外管网的压力供水，节省电耗；系统具有一定的贮备水量，供水的安全可靠性较好。

缺点是系统设置了高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定困难。

适用：设水箱的给水方式宜在室外给水管网供水压力周期性不足时采用。

3）设水泵的给水方式工业企业、生产车间常采用这种方式，根据生产用水的水量和水压，选用合适的水泵加压供水。

对于一些民用建筑，住宅、高层建筑等用水量比较大，用水不均匀性又比较突出的建筑，或对建筑立面以及建筑外观要求比较高，不便在上部设置水箱的建筑，可采用水泵供水方式。

通风1 为保证车间有足够的通风量,通常在进行自然通风开口面积计算时,应考虑(B)。

a. 风压b.热压c. 气压d. 风压和热压2公共厨房、卫生间通风应保持(B)。

a.正压b.负压c.常压d.无压3、室外气流与建筑相遇时，有关描述正确的是（A）A．迎风面静压增高，室外空气通过门窗进入室内B．迎风面静压降低，室内空气通过门窗排出室内C．背风面静压增高，室外空气通过门窗进入室内D．背风面静压降低，室外空气通过门窗排出室内4通风系统有哪些类型？它们各有什么特点答：根据空气流动动力不同，分为自然通风和机械通风。

自然通风：不需要风机，不消耗能量，对有大量余热产生的车间，这是一种经济、有效、节能的通风方式，使用管理简单，且具有较大的换气量。

机械通风：能保证所需要的通风量，可控制室内气流方向和流速，并对进风和排风进行处理，保证室内所需要的参数，且通风效果不会受到影响。

按系统作用范围大小分为全面通风和局部通风。

局部通风：所需的风量小，并可以获得较好的通风效果，是一种最经济的通风方式。

全面通风：特点是房间通风换气快速，但系统运行费用较高。

按照设置场所不同，分为进风系统和排风系统。

进风系统：只向工作区输送新鲜空气。

排风系统：把工作区产生的有害物收集起来通过风机排至室外。

5、什么是空气量平衡？为什么要考虑空气量平衡?答：空气平衡即在房间中单位时间通过各种途径进入室内的空气质量与在同一时间内通过各种途径排出室外的空气质量相等。

实际工程中，有洁净室和污染较严重房间之分。

对于洁净室，由于不允许室外空气进入室内造成污染，应始终保持正压；对于污染较严重的房间，一般不希望其内的污浊空气直接排出，故应保持负压。

供热系统1在民用建筑的集中采暖系统中热媒一般选用(D)。

a. 高压蒸气b.低压蒸气c.150~90℃热水d. 95~70℃热水2散热器不应设置在(B)。

a. 外墙窗下b. 两道外门之间c.楼梯间d. 内墙下3 与铸铁散热器比较,钢制散热器用于高层建筑采暖系统中,其优势在于（D）。

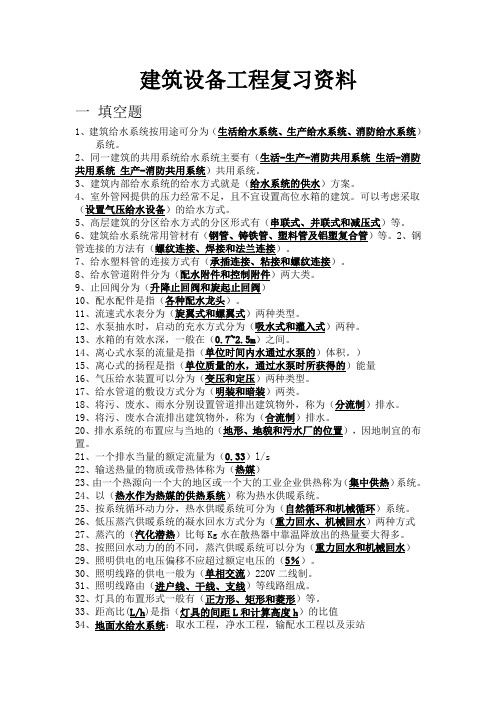

建筑设备工程复习资料一填空题1、建筑给水系统按用途可分为（生活给水系统、生产给水系统、消防给水系统）系统。

2、同一建筑的共用系统给水系统主要有（生活-生产-消防共用系统生活-消防共用系统生产-消防共用系统）共用系统。

3、建筑内部给水系统的给水方式就是（给水系统的供水）方案。

4、室外管网提供的压力经常不足，且不宜设置高位水箱的建筑。

可以考虑采取（设置气压给水设备）的给水方式。

5、高层建筑的分区给水方式的分区形式有（串联式、并联式和减压式）等。

6、建筑给水系统常用管材有（钢管、铸铁管、塑料管及铝塑复合管）等。

2、钢管连接的方法有（螺纹连接、焊接和法兰连接）。

7、给水塑料管的连接方式有（承插连接、粘接和螺纹连接）。

8、给水管道附件分为（配水附件和控制附件）两大类。

9、止回阀分为（升降止回阀和旋起止回阀）10、配水配件是指（各种配水龙头）。

11、流速式水表分为（旋翼式和螺翼式）两种类型。

12、水泵抽水时，启动的充水方式分为（吸水式和灌入式）两种。

13、水箱的有效水深，一般在（0.7~2.5m）之间。

14、离心式水泵的流量是指（单位时间内水通过水泵的）体积。

）15、离心式的扬程是指（单位质量的水，通过水泵时所获得的）能量16、气压给水装置可以分为（变压和定压）两种类型。

17、给水管道的敷设方式分为（明装和暗装）两类。

18、将污、废水、雨水分别设置管道排出建筑物外，称为（分流制）排水。

19、将污、废水合流排出建筑物外，称为（合流制）排水。

20、排水系统的布置应与当地的（地形、地貌和污水厂的位置），因地制宜的布置。

21、一个排水当量的额定流量为（0.33）l/s22、输送热量的物质或带热体称为（热媒）23、由一个热源向一个大的地区或一个大的工业企业供热称为（集中供热）系统。

24、以（热水作为热媒的供热系统）称为热水供暖系统。

25、按系统循环动力分，热水供暖系统可分为（自然循环和机械循环）系统。

26、低压蒸汽供暖系统的凝水回水方式分为（重力回水、机械回水）两种方式27、蒸汽的（汽化潜热）比每Kg水在散热器中靠温降放出的热量要大得多。

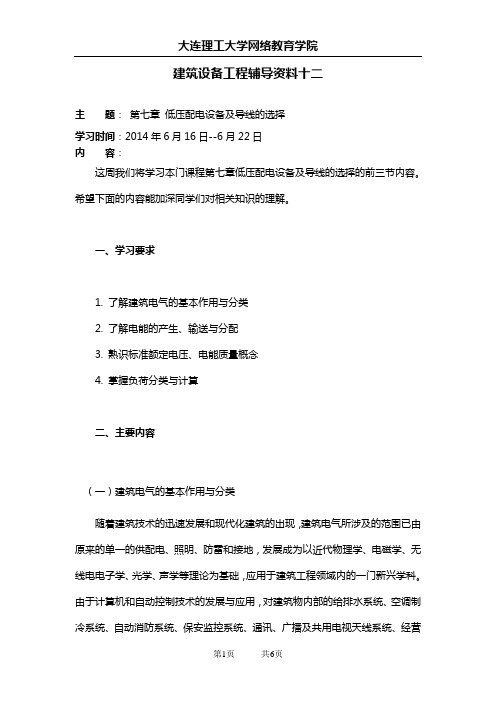

建筑设备工程辅导资料十二主 题： 第七章 低压配电设备及导线的选择学习时间：2014年6月16日--6月22日内 容：这周我们将学习本门课程第七章低压配电设备及导线的选择的前三节内容。

希望下面的内容能加深同学们对相关知识的理解。

一、学习要求1. 了解建筑电气的基本作用与分类2. 了解电能的产生、输送与分配3. 熟识标准额定电压、电能质量概念4. 掌握负荷分类与计算二、主要内容（一）建筑电气的基本作用与分类随着建筑技术的迅速发展和现代化建筑的出现，建筑电气所涉及的范围已由原来的单一的供配电、照明、防雷和接地，发展成为以近代物理学、电磁学、无线电电子学、光学、声学等理论为基础，应用于建筑工程领域内的一门新兴学科。

由于计算机和自动控制技术的发展与应用，对建筑物内部的给排水系统、空调制冷系统、自动消防系统、保安监控系统、通讯、广播及共用电视天线系统、经营管理系统等实行最佳控制和最佳管理，因此建筑电气已成为现代化建筑的一个重要标志。

根据使用功能的不同，可将建筑电气大致分为五类：1. 创造光、温度、空气和声音等理想环境的设备（如照明、空调机、广播系统等）。

2. 追求快捷、高效工作方式的设备（电梯、电话、电视、信息通讯等）。

3. 加强防灾、减灾能力的设备（火灾自动报警及联动设备、电视监控、建筑防雷等）。

4. 自动控制和优化设备性能的设备（利用计算机等技术，控制设备的经济运行、远程监控、遥控等）。

5. 提供生产工艺、办公设备、日用电器的能源。

（二）电能的产生、输送与分配为了充分而合理地利用自然资源，大、中型发电厂，一般都建在能源蕴藏地，例如水力发电厂建在江河、峡谷及水库等水力资源丰富的地方；火力发电厂建在燃料产地及交通方便的地方。

而用电地区则可能离发电厂很远，所以需要将产生的电能进行远距离输送。

考虑到经济性，采用较高电压输送更经济（当输送功率一定时UI S 3 ，电压U 越高，则线路中电流就会越小，需要的有色金属就会减少)。

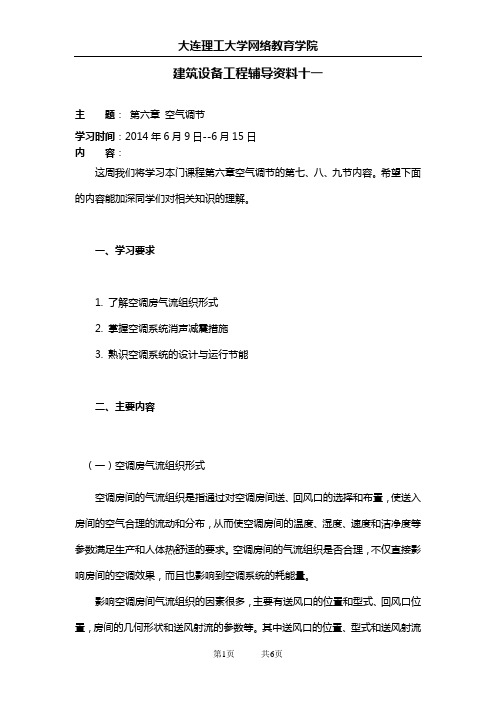

建筑设备工程辅导资料十一主题：第六章空气调节学习时间：2014年6月9日--6月15日内容：这周我们将学习本门课程第六章空气调节的第七、八、九节内容。

希望下面的内容能加深同学们对相关知识的理解。

一、学习要求1. 了解空调房气流组织形式2. 掌握空调系统消声减震措施3. 熟识空调系统的设计与运行节能二、主要内容（一）空调房气流组织形式空调房间的气流组织是指通过对空调房间送、回风口的选择和布置，使送入房间的空气合理的流动和分布，从而使空调房间的温度、湿度、速度和洁净度等参数满足生产和人体热舒适的要求。

空调房间的气流组织是否合理，不仅直接影响房间的空调效果，而且也影响到空调系统的耗能量。

影响空调房间气流组织的因素很多，主要有送风口的位置和型式、回风口位置，房间的几何形状和送风射流的参数等。

其中送风口的位置、型式和送风射流的参数对气流组织的影响最为重要。

空调房间的气流组织形式，根据送、回风口布置位置和送风口型式的不同、主要有以下几种：1. 侧向送风这种送风方式是把侧送风口布置在房间侧墙或风道侧面上。

空气横向送出，为了增大射流的射程，避免射流在中途脱落，通常采用贴附射流，使送风射流贴附在顶棚表面流动。

侧向送风气流组织的主要特点是：（1）气流在室内形成大的回旋涡流，工作区处于回流区，只是在房间的角落处有小的滞流区，由于送风气流在到达工作区之前已经与房间的空气进行了比较充分的混合，从而使工作区具有比较均匀、稳定的温度和速度分布；（2）由于采用贴附射流，射程较长，因而可用采用较大的送风温差以节省风量和减少再热冷负荷；（3）侧向送风还具有管路布置简单、施工方便等优点。

它适用于空调精度≥0.5°C的空调房间.2.散流器送风散流器送风有平送风和下送风两种形式。

平送风时，气流贴附着顶棚向四周扩散下落，与室内空气混合后从布置在下部的回风口排出。

散流器平送风的主要特点是：作用范围大，射流扩散快，射程比侧送风短，工作区处于回流区，具有较均匀的温度和速度分布。

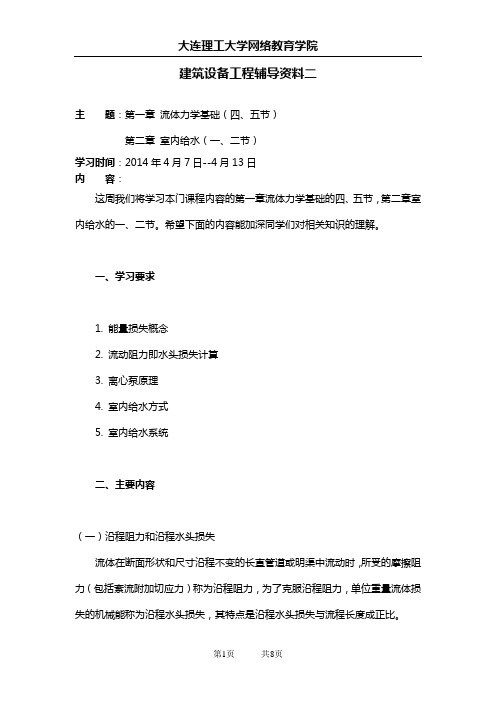

建筑设备工程辅导资料二主题：第一章流体力学基础（四、五节）第二章室内给水（一、二节）学习时间：2014年4月7日--4月13日内容：这周我们将学习本门课程内容的第一章流体力学基础的四、五节，第二章室内给水的一、二节。

希望下面的内容能加深同学们对相关知识的理解。

一、学习要求1. 能量损失概念2. 流动阻力即水头损失计算3. 离心泵原理4. 室内给水方式5. 室内给水系统二、主要内容（一）沿程阻力和沿程水头损失流体在断面形状和尺寸沿程不变的长直管道或明渠中流动时，所受的摩擦阻力（包括紊流附加切应力）称为沿程阻力，为了克服沿程阻力，单位重量流体损失的机械能称为沿程水头损失，其特点是沿程水头损失与流程长度成正比。

（二）局部阻力和局部水头损失流动流体在断面形状、尺寸、流动方向改变处和局部障碍处，由于主流边界分离，形成许多小漩涡，漩涡形成的阻力称为局部阻力，为了克服局部阻力，单位重量流体消耗的机械能称为局部水头损失，其特点是局部水头损失发生在局部地区，且由漩涡引起的。

如图1-1所示的管道流动，其中各段只有沿程水头损失；在管道入口，管截面突然缩小及阀门处产生局部水头损失。

整个管道的水头损失等于各管段的沿程水头损失和各处的局部水头损失的总和，即图1-1 沿程和局部水头损失（三）流动阻力即水头损失计算沿程水头损失的计算公式圆管道气体管道非圆管道式中：——沿程水头损失，m；——沿程水头损失系数，与流动型态、管径和管壁的粗糙度有关；——管径、管长，m；——管中的断面平均流速，m/s；——气体的密度，kg/m3；——水力半径，m。

当已知沿程水头损失或水力坡度求流速时，圆管的d=4R，得：谢才公式式中：——谢才系数；——水力半径，m；——水力坡度。

（四）离心泵原理由于我国城市给水管网均采用低压给水，只能供少层（5～6层）建筑的用水，对于多层及高层建筑，必须设置增压设备，提高建筑用水的压力，以满足用水的要求。

增压设备有水泵、水箱、气压给水设备及变频调速给水设备。

建筑设备工程辅导资料十六主题：第十章安全用电与建筑防雷学习时间：2014年7月14日--7月20日内容：这周我们将学习本门课程第十章安全用电与建筑防雷的内容。

希望下面的内容能加深同学们对相关知识的理解。

一、学习要求1. 了解安全电压等级与条件2. 了解电气电子设备与建筑物接地3. 熟识雷电形成与危害4. 了解建筑物防雷装臵与措施二、主要内容（一）安全电压等级与条件1.安全电压等级当工频（f=50Hz）电流流过人体时，安全电流为10mA即0.01A；50mA有致命危险；100mA致人死命。

人体的电阻，主要集中的厚度0.05～0.2mm的角质层，但该层易于损坏和脱落。

去掉角质后的皮肤电阻约800～1200Ω。

去掉皮肤后内部组织的电阻很小，约500～800Ω。

若取人体电阻r=1200Ω,则可求出安全电压V。

故我国确定安全电压为12V。

当空气干燥、工作条件好时可使用24V、36V。

因此，12V、24V和36V为我国规定的安全电压三个等级。

2.安全电压的条件（1）因人而异。

手有老茧，身心健康，情绪乐观的人电阻大，较安全。

皮肤细嫩，情绪悲观，疲劳过度的人电阻小，较危险。

（2）与触电时间长短有关。

触电时间越长，情绪紧张，发热出汗，人体电阻减小，危险大。

若迅速脱离电源，则危险小。

（3）与皮肤接触的面积和压力大小有关。

接触面积和压力越大越危险。

反之较安全。

（4）与工作环境有关。

低矮潮湿，仰卧操作，不易脱离现场的情况下触电危险大，安全电压取12V。

其它条件较好的场所，可取24V或36V。

（二）电气电子设备与建筑物接地1.电气设备的接地为了保护人身和设备的安全，电气设备应可靠接地。

电气设备的接地一般可分为工作性接地①和保护性接地②。

保护性接地又可分为保护接地和保护接零两种形式。

民用建筑低压配电系统接地型式可有以下四种：（1）TN系统电力系统有一点直接接地（中性线N接地）,用电设备的外露可导电部分通过保护线与接地点连接。

建筑设备工程辅导资料九主题：第六章空气调节学习时间：2014年5月26日--6月1日内容：这周我们将学习本门课程第六章空气调节的前三节内容。

希望下面的内容能加深同学们对相关知识的理解。

一、学习要求1. 了解空调系统组成与分类2. 掌握冷源、制冷原理与设备3. 熟识集中空调系统与风机盘管空调系统4. 掌握局部机组二、主要内容（一）空调系统组成与分类空气调节是一门采用人工方法，创造和保持满足一定温度、相对湿度、洁净度、气流速度等参数要求的室内空气环境的科学技术。

空调技术在促进国民经济和科学技术的发展、提高人们的物质文化生活水平等方面都具有重要的作用。

1. 空调系统组成空调系统是指需要采用空调技术来实现的具有一定温、湿度等参数要求的室内空间及所使用的各种设备的总称。

如图1所示，空调系统由下面几部分组成：图1 空调系统组成图2.空调系统的分类随着空调技术的发展和新空调设备的不断推出，空调系统的种类也日益增多，空调系统的分类方法也很多，如按处理空气的来源不同分、按输送承担空调负荷的介质不同分等。

我们这里重点介绍按空气处理设备的设置不同分，有集中式空调系统、半集中式空调系统和分散式空调系统。

（1）集中式空调系统集中式空调系统的特点是：系统中的所有空气处理设备，包括风机、冷却器、加热器、加湿器、过滤器等都设置在一个集中的空调机房里，空气经过集中处理后，再送往各个空调房间。

集中式空调主要用于工艺性空调。

（2）半集中式空调系统半集中式系统的特点是：除了设有集中的空调机房外，还设有分散在各个空调房间里的二次设备（又称为末端装置）来承担一部分冷热负荷。

如一些办公楼、宾馆中采用的风机盘管系统就是一种半集中式空调系统。

它是把空调机房集中处理的新风送入房间，与经过风机盘管处理的室内空气一起承担空调房间的热湿负荷。

在半集中式系统中，空气处理所需的冷、热源也是由集中设置的冷冻站、锅炉房或热交换站供给。

因此，集中式和半集中式空调系统又统称为中央空调系统。

第1篇建筑设备技术基础知识1第1章流体运动的基本规律1.1流体的主要物理性质1流体的种类:液体气体流体的特征:1.具有流动性2.不能承受拉力3.不能承受剪切力4.能承受压力注：在建筑设备中，给水、排水、采暖、燃气、通风与空调工程的介质都是流体。

1.1.1质量密度和重力密度2【特别提示】流体的质量密度和重力密度随温度和所受压力的变化而变化，即同一流体的质量密度和重力密度不是一个固定值；实际工程中，液体的质量密度和重力密度随温度和压力的变化而变化的数值不大，可视为固定值；气体的质量密度和重力密度随着温度和压力的变化而变化的数值较大，不能视为固定值。

1.1.2流体的压缩性和热胀性2液体分子之间的间隙很小，在很大的外力作用下，其体积只有极微小的变形，一般计算时可看成是不可压缩流体。

气体分子之间的间隙大，分子之间的引力很小，气体的体积随压强和温度的变化是非常明显的，故称为可压缩流体。

【特别提示】实际工程中，气体在速度较低时，流动过程中压强和温度变化较小时，可看作是不可压缩流体，不考虑空气的压缩性和热膨胀性。

1.1.3流体的黏滞性4黏滞性：流体运动时，由于内摩擦力的作用，使流体具有抵抗相对变形的性质。

1流体黏性的大小，不仅与流体种类有关，还与流体的温度和所受压力有关。

2实验证明，水的黏滞性随温度的增高而减小，而空气的黏性却随温度的增高而增大。

1.2流体运动的参数、分类和模型61.2.1描述流体运动的几个主要物理参数6压力（p）：理想流体之间相互的作用力称为压力。

压强：单位面积上的压力称为压强。

（流体运动时的压强称为动压强；静止时，流体之间相互作用的压强称为静压强。

）流量：单位时间内流体通过过流断面的流体量。

（流量可以用体积流量和质量流量表示，一般用的的是体积流量Q，单位为m3/s或L/s。

）1.2.2流体运动的分类与模型（1）流线与迹线流线：同一时刻通过连续质点绘制的曲线；迹线：同一质点在连续时间内的运动轨迹。

建筑设备工程辅导资料三主题：第二章室内给水（三、四、五节）学习时间：2014年4月14日--4月20日内容：这周我们将学习本门课程内容第二章室内给水的第三、四、五节。

希望下面的内容能帮助同学们加深对相关知识的理解。

一、学习要求1. 掌握消火栓给水系统2. 掌握喷头与控制器件及管网的布臵3. 掌握消防水泵4. 了解热水供应系统的分类和组成5. 掌握管网的布臵6. 掌握给水系统管材及水表二、主要内容（一）消火栓给水系统消火栓给水系统是建筑物内使用最广泛的一种室内消防给水系统。

一般由消防水源、消防管道（进户管、横干管、立管、横支管）、室内消火栓、水龙带和水枪组成。

当室内水压不足时，还需设臵消防水池、消防水泵、消防水箱和水泵接合器。

1.水枪水枪是灭火的重要工具,一般由钢、铝合金制成。

它的作用是产生灭火所需要的充实水柱。

充实水柱是水枪射流中最有效灭火的一段长度，它包括水枪全部射流量75-90%，射流的直径约为26-38mm,并保持紧密状态。

充实水柱长度7-13m。

室内一般采用直流式水枪。

枪口直径为13mm、16mm、19mm三种。

13mm的水枪配50mm的水龙带；16mm的水枪配50mm或65mm的水龙带；19mm的水枪配65mm 的水龙带。

采用何种规格的水枪，要根据消防水量和充实水柱长度要求确定。

2.水龙带水龙带有麻织、棉织和衬胶三种。

衬胶的压力损失小，但抗折叠性能不如麻织和棉织的好。

直径有50 mm和65 mm的两种，长度有15 m、20 m和25 m三种。

3.消火栓室内消火栓是一个带内扣式接头的角形截止阀。

其出口形式有三种：直角单出口式，45°单出口式，直角双出口式。

我们常采用的单出口消火栓的进出口直径为50mm和65mm两种。

一端连消防主管，另一端连水龙带。

水枪射流量小于5L/s时，采用出水口50mm的消火栓；水枪射流量大于5L/s时，采用出水口65mm的消火栓。

出水口直径50mm的直角双出口消火栓，其进口直径为65 mm，出水口直径为65 mm的直角双出口消火栓，其进口直径为80mm。
