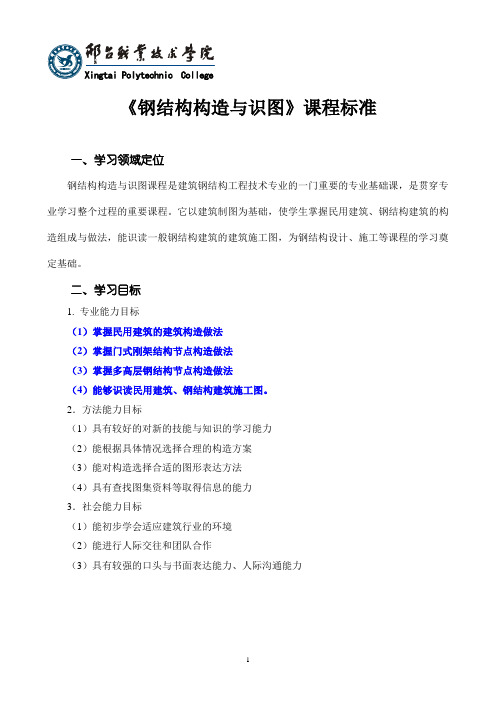

《钢结构构造与识图》课程标准一、学习领域定位钢结构构造与识图课程是建筑钢结构工程技术专业的一门重要的专业基础课，是贯穿专业学习整个过程的重要课程。

它以建筑制图为基础，使学生掌握民用建筑、钢结构建筑的构造组成与做法，能识读一般钢结构建筑的建筑施工图，为钢结构设计、施工等课程的学习奠定基础。

二、学习目标1. 专业能力目标（1）掌握民用建筑的建筑构造做法（2）掌握门式刚架结构节点构造做法（3）掌握多高层钢结构节点构造做法（4）能够识读民用建筑、钢结构建筑施工图。

2．方法能力目标（1）具有较好的对新的技能与知识的学习能力（2）能根据具体情况选择合理的构造方案（3）能对构造选择合适的图形表达方法（4）具有查找图集资料等取得信息的能力3．社会能力目标（1）能初步学会适应建筑行业的环境（2）能进行人际交往和团队合作（3）具有较强的口头与书面表达能力、人际沟通能力三、学习内容（课堂84学时，专用周2周）四、学习领域设计说明1.学习领域设计（以钢结构构造与识图部分为例）钢结构建筑工程图纸是组织钢结构建筑施工过程的重要文件资料，钢结构建筑工程图纸包括建筑施工图、结构施工图（设计图部分）和施工详图部分，其中读懂建筑和结构施工图（设计图部分）是建筑钢结构工程技术专业的核心能力之一，钢结构建筑构造与识图学习领域就是训练学生的钢结构建筑施工图与结构施工图（设计图部分）的识读能力，包括建筑（结构）总说明、结构平面图、立面图、剖面图和主要节点构造详图等。

钢结构建筑最常见的形式有门式刚架结构、多高层钢框架结构、重钢结构和网架结构，选择这四种结构的构造作为本课程的项目载体，同时注意与普通土木建筑构造的联系与区别。

按学生识图能力训练的过程：观看实物---实物的图形表达---图形解读。

在钢结构建筑构造与识图教学中，通过现场课、实物图片、视频等直观手段，使学生首先建立建筑部位的形象，要求学生用已有的制图知识绘制实物构造图，再训练学生按制图原理识读其他构造图，最终达到懂构造能识图的能力。

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

1钢结构施工图的基本知识1.1钢结构施工详图1.1.1.设计图和施工详图的区别1.1.3.施工详图编制内容(1)图纸目录(2)钢结构设计总说明。

应根据设计图总说明编制，内容一般应有设计依据、设计荷载、工程概况和对材料、焊接、焊接质量等级、高强度螺栓摩擦面抗滑移系数、预拉力、构件加工、预装、除锈与涂装等施工要求及注意事项等。

(3)布置图。

主要供现场安装用。

依据钢结构设计图，以同一类构件系统（如屋盖、刚架、吊车梁、平台等）为绘制对象，绘制本系统构件的屏幕布置和剖面布置，并对所有的构件编号；布置图尺寸应标明各构件的定位尺寸、轴线关系、标高以及构件表、设计说明等。

(4)构件详图。

按设计图及布置图中的构件编制，主要供构件加工厂加工并组装构件用，也是构件出厂运输的构件单元图，绘制时应按主要表示面绘制每一个构件的图形零配件及组装关系，并对每一构件中的零件编号，编制各构件的材料表和本图构件的加工说明等。

绘制桁架式构件时，应放大样确定构件端部尺寸和节点板尺寸。

(5)安装节点图。

详图中一般不再绘制节点详图，仅当构件详图无法清楚表示构件相互连接处的构造关系时，可绘制相关的节点图。

1.1.4.施工详图绘制的基本规定(1)线型分类表(2)尺寸线的标注详图的尺寸由尺寸线、尺寸界线、尺寸起止点组成；尺寸单位除标高以m为单位外，其余尺寸均以mm为单位，且尺寸标注时不再书写单位。

一个构件的尺寸线一般为三道，由内向外依次为：加工尺寸线、装配尺寸线、安装尺寸线。

当构件图形相同，仅零件布置或构件长度不同时，可以一个构件图形及多道尺寸线表示A、B、C！……等多个构件，但最多不超过5个。

(3)符号及投影详图中常用的符号一般有剖面符号、剖切符号、对称符号，此外还有折断省略符号及连接符号、索引符号等，同时还可利用自然投影表示上下及侧面的图形。

1).剖面符号，用以表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系，剖面线用粗实线绘制，编号字体应比图中数字大一号。
