上运带式输送机计算书

*******有限公司带式输送机设计计算书一、原始数据输送量 Q输送长度L输送高度 H输送倾角β堆积角ρ=0.349066弧度物料容重γ=物料块度 X max二、主要参数确定1、带速按MT414中的速度系列，选用带速V=2、带宽倾斜系数C st＝＝初选带宽=按物料块度校核 （未筛分）B＝B 因此，选用标准系列带宽3、输送带预选胶带规格为S n＝4、托辊选用托辊直径上托辊转动部分质量q t＝ q tz＝tk＝托辊转速n/分＜600转/分 符合要求5、输送能力校核Qn＝3600A max VC st装料断面面积A max2b0.610865 λl m三、传动滚筒圆周力和轴功率计算q C N＝第一段：L1＝β1＝H 1＝184.83m 第二段：无 L 2＝0m β2＝0° H 2＝0m 第三段：无 L 3＝0m β3＝0° H 3＝0m0第四段：无L 4＝0m β 4＝0°H 4＝0m弧度1、驱动滚筒总圆周力的确定：1.1 满载情况 F ＝C N f L g ［q t +(2q 0+q)cosβ］+gqH=400377.3N 1.2 下坡段有料，上坡段、平坡段没料 F ＝42409.91N q 1＝0 q 2＝0 q 3＝0 q 4＝01.3 下坡段没料，上坡段、平坡段有料 F ＝400377.3N q 1＝173.6111 q 2＝0 q 3＝0 q 4＝0 F ＝400377.3N 2、轴功率2.1 满载情况 P 轴＝ ＝1602Kw 2.2 下坡段有料，上坡段没料P 轴＝170Kw 2.3 下坡段没料，上坡段有料 P 轴＝1602Kw3、电动机功率确定 P d ＝ ＝2219KwK d = 1.15 ξd ＝0.95 =0.92 ξ=0.95 2:1单机功率800Kw 四、输送带张力计算1、最小张力确定1.1 按传动条件传动滚筒均采用包胶滚筒，并使 F 1＝2F 2 F 2＝133459.1NF 1=266918.2N根据 μ＝0.3；取K a ＝ 1.2(动载荷系数K a=1.2～1.7)a 、对传动滚筒Ⅱ：Q Ⅱ＝210° C Ⅱ＝0.499 F 2max ＝KaF2＝160150.9N b 、对传动滚筒Ⅰ：Q Ⅰ＝210° C Ⅰ＝0.499 F 1max ＝KaF1＝320301.8N 3min ＝C ⅡF 2max ＝79915.3N F 1max ＝159830.6N 亦即S 3min ≥S 2min－F 2＝26371.516N 所以,按传动条件应满足 S Lmin ≥ S 3min ＝79915.301N1.2 按垂度条件a 、对承载分支S Zmin ≥＝17533.3N b 、对回空分支 S ＝11899.65Nd d P K ηξξ1000FV按垂度条件应满足 S Lmin ≥17533.3N 回空分支区段上各项阻力总和 F 3=-100757N S 3min ＝S Lmin －F 3≥118290.7N S 3＝118290.7N2、输送带张力计算S 4＝S 3＋F 3＝17533.3N S y ＝S 3+F =518667.9N3、输送带强度校核取 m 0＝3 C w ＝ 1.8 对接头效率取 η0＝0.85许用安全系数 ［m ］= ＝7.62 m ＝ ＝8.5＞［m ］＝7.62因此，所选输送带满足强度要求五、拉紧力和拉紧行程的确定1、拉紧力 机尾张紧时 T ＝2S 4＝35066.6N 2、拉紧行程 ｌ≥ ＝ 5.074m ε＝0.0025εt ＝0.001因此，输送机拉紧行程≥6m取12m 传动滚筒后部张紧时 拉紧力 T ＝2S 3＝236581.37N六、制动力及制动力矩F BN = ＝427136N （f ＝0.012）M =350251.5Nm七、滚筒直径确定最小滚筒直径计算 D ≥C 0δ＝ 1.215m C 0=150 δ=0.0081m t ＝0.015 d =0.0081对钢丝绳芯胶带 按比压 D ≥ ＝ 1.372m 因此,输送机传动滚筒直径选为D ＝ 1.64m 八、减速器传动比的确定i ＝31.77` 电动机转速选为 n ＝1480转/分说明：本计算依据煤炭行业标准MT/T467－1996《煤矿用带式输送机设计计算》，传动滚筒圆周力F按经验公式计算，适应于一般布置，输送长度L≥80m的输送机。

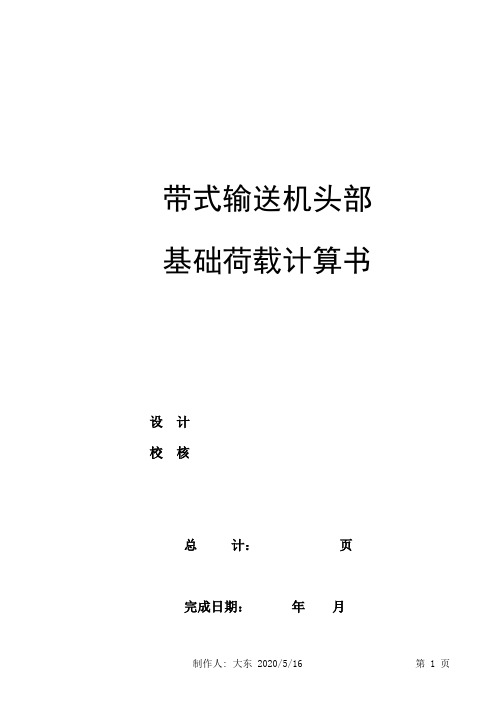

带式输送机头部基础荷载计算书设 计 人：校 核 人：总 计： 页完成日期： 年 月 日一、 原始参数1.头部滚筒直径：D=1000.00mm = 1.000m2.头部滚筒重量：G1=2132.00Kg =21320.000N3.头部滚筒奔离点张力：S1=41.00KN =41000.000N4.头部滚筒趋入点张力：S2=100.00KN =100000.000N5.头架高度：H1=1100.00mm = 1.100m6.改向滚筒直径：d=500.00mm =0.500m7.改向滚筒重量：G2=718.00Kg =7180.000N8.改向滚筒高度：H2=462.00mm =0.462m9.胶带倾角：α=9.0000° =0.157弧度10.头部滚筒距A点距离：L1=536.00mm =0.536m11.A—B点间距：L=1080.00mm = 1.080m11.改向滚筒距A点距离：L2=1255.00mm = 1.255m12.头架重量：G3=1216.00Kg =12160.000N二、 计算参数1.头架重心距A点距离：L3=L/3 =360.000mm =0.360m2.头架重心高度：H3=H1/3 =366.667mm =0.367m三、 简图三、 基础荷载计算1.由受平力平衡和力矩平衡得以下式：ΣF Y=0 F AY+F BY+G1+G2+G3+ S1sinα+ S2sinα=0 ①ΣM A=0 （H1+D/2）S2*cosα+（H2+d/2）S1*cosα+L2G2+L3G3-L1G1+LF BY=0 ②把数据代入式①,式②得:F AY +F BY ==N F BY = 则：F AY = F AX +F BX =N F AX =F BX =NA,B两点均为两块预埋板56059.8N =56.1KN （上拔力）34816.0N =34.8KN -87418.4N =87.4KN （压力）34816.0N =34.8KN 以上载荷未考虑动载系数69632.028-62717.259-174836.771N 139264.056—(G 1+G 2+G 3+ S 1sin α+ S 2sin α)B点每块预埋板水平载荷为:F BX /2=2.计算结果A点每块预埋板垂直载荷为:F AY /2=A点每块预埋板水平载荷为:F AX /2=B点每块预埋板垂直载荷为:F BY /2=112119.512N ΣF X =0 F AX +F BX - S 1cos α-S 2cos α=0 ③把数据代入式③得:。

6号带式输送机计算书:一．原始数据出力:Q=1800t/ h.,带宽B=1400 mm,带速V=3.15 m/s,煤的密度γ=0.8 t/ m³头尾滚筒高差H=1.3m,头尾滚筒中心水平距L=123.45m,传动滚筒直径φ=1000mm 导料槽长10.5m二．计算数据1) 每米胶带自重: qo=18kɡ/ m2) 弹簧清扫器阻力:ω弹=(70---100)B=70×1.4=98 kɡ,2件3) 空段清扫器阻力:ω空=20B=20×1.4=28 kɡ, 2件4) 物料加速度阻力:ω加=qv²/2ɡ=159×3.15²/2×9.8=80.5kɡ,5) 导料槽阻力：ω导=（1.6 B2γ+7）L=(1.6×1.42×0.8+7) ×10.5=100kg6) 每米胶带物料承重: q=Q/3.6V=1800/3.6×3.15=159 kɡ,7) 每米上托辊转动重量: q’=G’/L=26.88/1.2=22.4kɡ,8) 每米下托辊转动重量: q”=G”/L=20.9/3=7 kɡ,9) 水平段每米上托辊前倾阻力：Fε1=Cεμ0(qo+ q)xsinε=0.43x0.3(18+159)xsin2=0.8kg/m10) 上托辊阻力系数:ω’=0.0411) 下托辊阻力系数:ω”=0.03512) 空载段运行阻力:W空1=( qo+ q”)× Ln ×ω”- qoH1=(18+7)× 117.7× 0.035-18x1.23=81kɡ13) 承载段运行阻力W载1=( qo + q’+q ) × Ln ×ω’ + Ln Fε1+ (qo+ q )H=(18+22.4+159)×123.45×0.04 +51x0.8+(18+159)x1.3=1256kg三．张力计算S1=S 2=1.03S1+2ω弹=1.03 S1+196 S3=1.02S2=1.05S1+200S4=S3+ω空=1.05S1+200+28=1.05S1+228S5=1.03S4=1.08S1+235S6=1.05S5=1.134S1+247S7=1.03S6=1.17S1+255S8=S7+ W空1+ω空=1.17S1+255+81+28=1.17S1+364S9=1.02S8=1.19S1+372S10=1.06S9=1.26S1+395S n=S10+ W载1+ω加+ω导=1.26S1+395+1256+80.5+100=1.26S1+1832根据尤拉公式：S N=S1×eμα采用单驱动胶面传动滚筒：α =200°µ=0.35eμα=3.39S N=S1×eμα=3.39 S1因此：S1=860kgS N=2916kg四．功率计算传动滚筒轴功率：N0=(S N-S1)×V/102=(2916-860)×3.15/102=64KW电动机功率：N=K ×N0 /η(采用液力偶合器) =1.25×64/0.9=89KW五．允许垂度计算承载段输送带所必须的最小张力：Smin=5( qo + q )×L0×COSβ=5×(18+159)×1.2×COS0.6=1062Kg则S10=1479KgS10≥Smin满足垂度要求六．拉紧力计算：P=S5+S6=1164+1223=2387㎏七．传动滚筒制动力矩计算：M T=66D/V·（0.00546·Q·H-No）=66X1/3.15×（0.00546×1800×1.3－64）=-1074㎏·m八．电动机轴上制动力矩计算：M电=M T×η/i=1074×0.95/25=40.8㎏·m已选定速比i=25速比验算：i=n·π·D/60V=1480×3.14x1/60×3.15=25九．传动滚筒轴扭矩计算：M T’=Fu × D/2000=1.5(SN-S1)x1× 1000/2000=1542Kg.m=15.42KN.m十．传动滚筒的合力P头= SN+S1=2916+860=3776㎏=37.76KN十一.胶带层数校核验算：Z=Smax×n/B×σn=输送带静安全系数取12=29160×12/1400×200 Smax=2916㎏=29160N=1.25层）取Z=3层。

主井转载带式输送机安装一. 原始参数主功能节：设计种类=普通带式输送机设计标准节：基本标准=DTII(A) 头架标准=DTII(A)尾架标准=DTII(A) 拉紧装置标准=DTII(A)中间架及支腿标准=DTII(A) 导料槽标准=DTII(A)头部护罩及漏斗标准=DTII(A) 卸料车及专用中间架标准=DTII(A) 卸料器标准=DTII(A) 驱动装置标准=DTII(A)传动滚筒标准=DTII(A) 改向滚筒标准=DTII(A)上托辊标准=DTII(A) 下托辊标=DTII(A)物料参数节：物料名称=煤松散密度=1安息角=25 最大块度=300输送量=1200 工作条件选择(确定模拟摩擦系数f)=2 运行条件选择(确定传动滚筒和橡胶带之间的摩擦系数μ)=1物料粒度(确定冲击系数fd)=2 工作条件(确定托辊阻力系数)=1工况条件(确定工况系数fa)=1 工作条件(确定输送带系数)=1物料特征(确定橡胶输送带覆盖胶的厚度)=1 运行条件(确定运行系数fs)=3主参数参数节：带宽=1200 速度=3.15头轮(传动滚筒)直径=1000 尾轮(改向滚筒)直径=630拉紧方式=中部垂直重锤拉紧传动滚筒头架型式=角形改向滚筒尾架型式=角形中间架种类=轻中型中间架支腿种类=轻中型传动滚筒形式=胶面传动滚筒胶面形式=菱形改向滚筒形式=光面几何参数节：输入方式=普通简易输入方式工艺布置形式=倾斜输送方向=由左至右头轮顶部实际高度=1760尾轮顶部实际高度=1200 尾部地基标高=0头部地基标高=16500 水平投影长度=85500带面到通廊地基高度=1200 斜廊起点到尾架最小距离=5200斜廊终点到头架最小距离=1780输送带参数节：输送带种类=聚酯带输送带规格=EP-300扯断强度=300 每层厚度=1.4每层质量=1.7 层数=5上胶厚=4.5 下胶厚=3尾部(拉紧)参数节：中部垂直重锤拉紧支架到头架距离=30000 中部垂直重锤拉紧支架基础标高=4800 中部垂直重锤拉紧支架地脚凸台高度=0 垂直重锤拉紧装置形式=箱式头架参数节：头架类型=0 有无漏斗=有头部漏斗形式=普通有无衬板=有驱动参数节：驱动所在位置=1 驱动方式=电机-减速器系统驱动电机-减速器类型=Y-DBY/DCY 电机-减速器位置(布置形式)=左侧外边采用耦合器否=是设置逆止器否=是设置制动器否=是传动效率=0.88启动系数=1.5 滚筒驱动形式=头部单滚筒驱动第1驱动滚筒电机数量=1托辊参数节：上托辊形式=槽形(35度) 上托辊直径=133下托辊形式=V形下托辊直径=133受料参数节：落料点个数=1 每处落料点宽度=500每处落料点间距=2000导料槽节：布置形式=随落料点自动设置矩形口 1500缷料参数节：缷料方式=普通头部缷料参加计算卸料器个数=1柱标参数节：纵向柱标数量=0 横向柱标(尾部)数量=0横向柱标(头部)数量=0计算参数节：模拟摩擦系数=0.03 传动滚筒和输送带间摩擦系数=0.35 托辊和输送带间摩擦系数=0.35 物料和输送带间摩擦系数=0.6物料和导料档板间摩擦系数=0.7 输送带和清扫器间摩擦系数=0.6清扫器和输送带之间的压力=100000 输送带安全系数=9运行系数=1.2 冲击系数=1.11工况系数=1.1 基础荷载系数(尾部)=1.2基础荷载系数(中部)=1.2 基础荷载系数(头部)=1.8基础荷载系数(驱动部分)=1.8 传动滚筒合力安全系数=1改向滚筒合力安全系数=1厂房标识节：标注荷载否=是设置主厂房标识否=否设置基础厂房标识否=否价格节：产生价格否=否产生保护装置否=是二. 计算过程输送带上最大的物料横截面积S：已知：托辊槽角λ＝ 35 度运行堆积角θ＝ 25 度输送带可用宽度 b ＝ 0.9 x B - 0.05 ＝ 0.9 x 1.2 - 0.05 ＝ 1.03 米中间辊长度 l3 ＝ 0.465 米结果：S1 ＝ [ l3 + ( b - l3 ) x cos(λ) ] 2 x tg(θ) / 6＝ [ 0.465 + ( 1.03 - 0.465 ) x cos(35) ] 2 x tg(25) / 6＝ 0.0669 平方米S2 ＝ [ l3 + ( b - l3 ) / 2 x cos(λ) ] x [ ( b - l3 ) / 2 x sin(λ) ＝ [ 0.465 + ( 1.03 - 0.465 ) / 2 x cos(35) ] x [ ( 1.03 - 0.465 ) / 2 x sin(35) ]＝ 0.11284 平方米结果：S ＝ S1 + S2＝ 0.0669 + 0.11284＝ 0.17975 平方米输送能力：已知：最大截面积 S ＝ 0.17975 平方米带速 v ＝ 3.15 米/秒物料密度ρ= 1000 千克/立方米倾斜系数 k ＝ 0.93(查表获得)结果：最大输送能力 IvMax ＝ S x v x k＝ 0.17975 x 3.15 x 0.93＝ 0.527 立方米/秒最大输送能力 ImMax ＝ IvMax x ρ＝ 0.527 x 1000＝ 526.568 千克/秒最大输送能力 QMax ＝ 3.6 x ImMax＝ 3.6 x 526.568＝ 1895.645 吨/小时实际：输送量 Q ＝ 1200 吨/小时输送量 Im ＝ Q / 3.6＝ 1200 / 3.6＝ 333.333 千克/秒输送量 Iv ＝ Im / ρ＝ 333.333 / 1000＝ 0.333 立方米/秒输送带宽度：已知：实际输送量 Q ＝ 1200 吨/小时带速 v ＝ 3.15 米/秒倾斜系数 k ＝ 0.93(查表获得) 物料密度ρ= 1000 千克/立方米计算：最大截面积 S ＝ Q / ( 3.6 x V x k x ρ )＝ 1200 / ( 3.6 x 3.15 x 0.93 x 1000 )＝ 0.1138 平方米已知：托辊槽角λ= 35 度运行堆积角θ= 25 度结果：计算输送带宽度 B ＝ 0.962 米计算圆周驱动力-FH(主要阻力)：已知：模拟摩擦系数 f ＝ 0.03输送机长度(头尾滚筒中心距) L ＝ 87.149 米重力加速度 g ＝ 9.81 米/秒2输送机在运行方向上的倾斜角δ= 11.2842 度输送机承载分支托辊间距 ao ＝ 1.2 米输送机回程分支托辊间距 au ＝ 3 米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米每米输送物料的质量 qG ＝ Q / ( 3.6 x v )＝ 1200 / ( 3.6 x 3.15 )＝ 105.82 千克/米输送机承载分支托辊旋转部分质量 qRO ＝ 18.45 千克/米输送机回程分支托辊旋转部分质量 qRU ＝ 6.913 千克/米承载分支每组托辊旋转部分质量 G1 ＝ 22.14 千克回程分支每组托辊旋转部分质量 G2 ＝ 20.74 千克托辊前倾角ε= 1.383 度结果：计算主要阻力 FH ＝ f x L x g x ( qRO + qRU + ( 2 x qB + qG ) x cosδ)＝0.03 x 87.149 x 9.81 x ( 18.45 + 6.913 + ( 2 x 20.4 + 105.82 ) x cos 11.2842)＝ 4338.347 牛计算圆周驱动力-计算系数C(附加阻力)：已知：附加长度 L0 ＝ 90 米输送机长度(头尾滚筒中心距) L ＝ 87.149 米结果：系数C(附加阻力) ＝ ( L + L0 ) / L＝ ( 87.149 + 90 ) / 87.149＝ 2.033计算圆周驱动力-附加阻力FN：已知：结果：附加阻力 FN ＝ 0 牛计算圆周驱动力-主要特种阻力Fs1：已知：槽形系数 Ce ＝ 0.43托辊与输送带间的摩擦系数μ0 ＝ 0.35装有前倾托辊的输送机长度 Le ＝ 87.149 米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米每米输送物料的质量 qG ＝ 105.82 千克/米重力加速度 g ＝ 9.81 米/秒2输送机在运行方向上的倾斜角δ= 11.284 度托辊前倾角ε= 1.383 度结果：托辊前倾的摩擦阻力Fep ＝ Ce x μ0 x Le x ( qB + qG ) x g x cosδ x sinε＝0.43 x 0.35 x 87.149 x ( 20.4 + 105.82 ) x 9.81 x cos 11.284 x sin 1.383＝ 384.479 牛已知：物料与导料栏板间的摩擦系数μ2 ＝ 0.7输送能力 Iv ＝ 0.333 立方米/秒被输送散状物料的堆积密度ρ= 1000 千克/立方米导料栏板(导料槽)的长度 l ＝ 2 米输送带速度 v ＝ 3.15 米/秒导料栏板间的宽度 b1 ＝ 0.73 米结果：导料槽拦板间的摩擦阻力Fgl ＝μ2 x Iv x Iv x ρ x g x l / ( v x v x b1 x b1 ) ＝0.7 x 0.333 x 0.333 x 1000 x 9.81 x 2 / ( 3.15 x 3.15 x 0.73 x 0.73 )＝ 288.594 牛结果：主要特种阻力 Fs1 ＝ Fep + Fgl＝ 384.479 + 288.594＝ 673.073 牛计算圆周驱动力-附加特种阻力Fs2：已知：头部清扫器个数 n3t ＝ 1空段清扫器个数 n3k ＝ 1结果：清扫器个数 n3 ＝ n3t + 1.5 x n3k＝ 1 + 1.5 x 1＝ 2.5 (注：1个空段清扫器相当于1.5个清扫器)已知：输送带清扫器与输送带的接触面积 A ＝ 0.012 平方米输送带清扫器与输送带间的压力 P ＝ 100000 牛/平方米输送带清扫器与输送带间的摩擦系数μ3 ＝ 0.6输送带宽度 B ＝ 1.2 米犁式卸料器的阻力系数或刮板清扫器的阻力系数 ka ＝ 1500 牛/米犁式卸料器个数 na ＝ 0结果：输送带清扫器摩擦阻力 Fr ＝ A x P x μ3＝ 0.012 x 100000 x 0.6＝ 720 牛结果：梨式卸料器摩擦阻力 Fa ＝ na x B x ka＝ 0 x 1.2 x 1500＝ 0 牛结果：附加特种阻力 Fs2 ＝ n3 x Fr + Fa＝ 2.5 x 720 + 0＝ 1800 牛计算圆周驱动力-倾斜阻力Fst：已知：每米输送物料的质量 qG ＝ 105.82 千克/米重力加速度 g ＝ 9.81 米/秒2输送带卸料点与装料点间的高差 H ＝ 17.06 米结果：倾斜阻力 Fst ＝ qG x g x H＝ 105.82 x 9.81 x 17.06＝ 17709.905 牛计算圆周驱动力-圆周驱动力Fu：已知：系数 C ＝ 2.033主要阻力 Fh ＝ 4338.347 牛附加阻力 Fn ＝ 0 牛特种主要阻力 Fs1 ＝ 673.073 牛特种附加阻力 Fs2 ＝ 1800 牛倾斜阻力 Fst ＝ 17709.905 牛结果：圆周驱动力 Fu ＝ C x Fh + Fs1 + Fs2 + Fst＝2.033 x 4338.347 + 673.073 + 1800 + 17709.905＝ 29001.577 牛传动滚筒轴功率和电机功率：已知：传动滚筒上所需圆周驱动力 Fu ＝ 29001.577 牛已知：输送带速度 v ＝ 3.15 米/秒结果：传动滚筒轴功率 Pa ＝ Fu x v / 1000＝ 29001.577 x 3.15 / 1000＝ 91.355 千瓦已知：传动效率η= 0.88电压降系数η' ＝ 0.95多机驱动功率不平衡系数η" ＝ 1结果：电机功率 Pm ＝ Pa / ( η x η' x η" )＝ 91.355 / ( 0.88 x 0.95 x 1.00 )＝ 109.276 千瓦驱动单元电机功率和数量：头部单滚筒驱动(共1个驱动单元)：第1驱动滚筒单元结果：传动滚筒上所需圆周驱动力 Fu ＝ 29001.577 牛电机数量 n ＝ 1 台每台电机功率 Pm ＝ 109.276 千瓦输送带张力：满足垂度条件下输送带张力：已知：输送机承载分支托辊间距 ao ＝ 1.2 米输送机回程分支托辊间距 au ＝ 3 米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米每米输送物料的质量 qG ＝ 105.82 千克/米重力加速度 g ＝ 9.81 米/秒2两组托辊之间输送带的允许垂度 hpa ＝ 0.01结果：满足垂度条件下，承载分支输送带最小张力Fmino：Fmino ＝ ao x ( qB + qG ) x g / ( 8 x hpa )＝ 1.2 x ( 20.4 + 105.82 ) x 9.81 / ( 8 x 0.01 )＝ 18573.289 牛满足垂度条件下，回程分支输送带最小张力 Fminu：Fminu ＝ au x qB x g / ( 8 x hpa )＝3 x 20.4 x 9.81 / ( 8 x 0.01 )＝ 7504.65 牛输送带张力-按照输送带不打滑条件：头部单驱动-第1驱动滚筒单元已知：传动滚筒与输送带间的摩擦系数μ= 0.35输送带在传动滚筒上的包围角φ= 190 度自然对数的底 e ＝ 2.718启动系数 KA ＝ 1.5传动滚筒上所需圆周驱动力 Fu ＝ 29001.577 牛结果：输送机满载启动或制动时出现的最大圆周驱动力 Fumax：Fumax ＝ KA x Fu＝ 1.5 x 29001.577＝ 43502.365 牛结果：保证不打滑条件下，输送带在传动滚筒奔离点处最小张力 F2min： F2min ＝ Fumax / ( e ( μ x φ) - 1 )＝ 43502.365 / ( e ( 0.35 x 190 ) - 1 )＝ 19849.556 米已知：满足垂度条件下，承载分支输送带最小张力 Fmino ＝ 18573.289 牛满足垂度条件下，回程分支输送带最小张力 Fminu ＝ 7504.65 牛结果：滚筒上输送带奔离点(松边)张力 F2：F2 ＝ Max ( F2min, Fminu )＝ Max ( 19849.556 , 7504.65 )＝ 19849.556 牛滚筒上输送带趋入点(紧边)张力 F1：F1 ＝ F2 + Fu＝ 19849.556 + 29001.577＝ 48851.132 牛计算输送带张力-各特性点张力：已知：模拟摩擦系数 f ＝ 0.03重力加速度 g ＝ 9.81 米/秒2输送机回程分支托辊旋转部分质量 qRU ＝ 6.913 千克/米承载分支或回程分支每米输送带质量 qB ＝ 20.4 千克/米输送带清扫器摩擦阻力 Fr ＝ 720 牛输送机长度(头尾滚筒中心距) L ＝ 87.149 米中部垂直重锤拉紧支架到头架距离 Lczj ＝ 30 米结果：传动滚筒趋入点张力 St1 ＝ F1 ＝ 48851.132 牛传动滚筒奔离点张力 St2 ＝ F2 ＝ 19849.556 牛传动滚筒支架增面改向滚筒趋入点张力 Stg1 ＝ St2 + 1.0 x Fr＝ 19849.556 + 1.0 x 720＝ 20569.556 牛已知：传动滚筒支架增面改向滚筒阻力系数 Kptg ＝ 1.02结果：传动滚筒支架增面改向滚筒奔离点张力 Stg2 ＝ 1.02 x Stg1＝ 1.02 x 20569.556＝ 20980.947 牛已知：中部垂直重锤拉紧支架到头架距离 Lczj ＝ 30 米垂直重锤拉紧支架头部90度改向滚筒阻力系数 Kpcj1 ＝ 1.03中部垂直重锤拉紧支架到头部高差 Ht ＝ 5967.715 米结果：垂直重锤拉紧支架90度改向滚筒趋入点张力 Scj11：Scj11 ＝ Stg2 + f x Lczj x g x ( qRU + qB ) - qB x g x Ht + 1.5 x Fr ＝20980.947 + 0.03 x 30 x 9.81 x ( 6.913 + 20.4 ) - 20.4 x 9.81 x 5967.715 + 1.5 x 720＝ 21107.813 牛垂直重锤拉紧支架90度改向滚筒奔离点张力 Scj12：Scj12 ＝ Kpcj1 x Scj11＝ 1.03 x 21107.813＝ 21741.047 牛已知：垂直重锤拉紧支架头部180度改向滚筒阻力系数 Kpcj2 ＝ 1.04结果：垂直重锤拉紧支架180度改向滚筒趋入点张力 Scj21 ＝ Scj12 ＝ 21741.047 牛垂直重锤拉紧支架180度改向滚筒奔离点张力 Scj22 ＝ Kpcj2 x Scj21＝ 1.04 x 21741.047＝ 22610.689 牛已知：垂直重锤拉紧支架头部90度改向滚筒阻力系数 Kpcj3 ＝ 1.03结果：垂直重锤拉紧支架90度改向滚筒趋入点张力 Scj31 ＝ Scj22 ＝ 22610.689 牛垂直重锤拉紧支架90度改向滚筒奔离点张力 Scj32 ＝ Kpcj3 x Scj31＝ 1.03 x 22610.689＝ 23289.01 牛结果：尾部增面改向滚筒趋入点张力 Swg1：Swg1 ＝ Scj32 + f x ( L - Lczj ) x g x ( qRU + qB ) - qB x g x H + 1.5 x Fr ＝23289.01 + 0.03 x ( 87.149 - 30 ) x 9.81 x ( 6.913 + 20.4 ) - 20.4 x 9.81 x 11088.707 + 1.5 x 720＝ 22609.278 牛已知：尾部增面改向滚筒阻力系数 Kpwg ＝ 1.02结果：尾部增面改向滚筒奔离点张力 Swg2 ＝ Kpwg x Swg1＝ 1.02 x 22609.278＝ 23061.464 牛已知：尾轮阻力系数 Kpw ＝ 1.04结果：尾轮趋入点张力 Sw1 ＝ Swg2 ＝ 23061.464 牛尾轮奔离点张力 Sw2 ＝ Kpw x Sw1＝ 1.04 x 23061.464＝ 23983.922 牛结果：尾轮改向滚筒上合力 Fwl ＝ Sw1 + Sw2＝ 23061.464 + 23983.922＝ 47045.386 牛已知：传动滚筒上输送带奔离点(松边)张力 F2 ＝ 19849.556 牛输送机满载启动或制动时出现的最大圆周驱动力 Fumax ＝ 43502.365 牛结果：传动滚筒上合力 Fcd ＝ 2 x F2 + Fumax＝ 2 x 19849.556 + 43502.365＝ 83201.476 牛已知：传动滚筒直径 D ＝ 1 米结果：传动滚筒的扭矩 M ＝ Fu x D / 2000＝ 29001.577 x 1 / 2000＝ 14.501 千牛.米输送带张力：结果：输送带最小张力 Fmin ＝ F2 ＝ 19849.556 牛输送带最大张力(稳定工况下) Fmax ＝ Fmin + Fu＝ 19849.556 + 29001.577＝ 48851.132 牛计算拉紧力：已知：垂直重锤拉紧支架180度改向滚筒趋入点张力 Si ＝ 21741.047 牛垂直重锤拉紧支架180度改向滚筒奔离点张力 Si1 ＝ 22610.689 牛结果：中部垂直重锤拉紧力 F0 ＝ Si + Si1＝ 21741.047 + 22610.689＝ 44351.737 牛输送带选择计算：已知：输送带最大张力(稳定工况下) Fmax ＝ 48851.132 牛输送带静安全系数 n ＝ 9输送带扯断强度σ＝ 300 牛/毫米.层结果：输送带计算层数 Zjs ＝ Fmax x n / ( B x σ )＝ 48851.132 x 9 / ( 1200 x 300 )＝ 1.221 层已知：输送带允许最小层数 Zmin ＝ 4 层输送带允许最大层数 Zmax ＝ 6 层输送带实选层数 Z ＝ 5 层结果：输送带实选层数Z满足：Zmin≤Z≤Zmax结果：输送带实选层数Z满足计算层数要求：Z≥Zjs结果：输送机几何尺寸决定的输送带周长 Lz ＝ 176.859 米已知：考虑中部重锤拉紧增加长度 LzDetaCZJ ＝ 5 米结果：修正后输送机几何尺寸决定的输送带周长 Lz ＝ 181.859 米接头数 N ＝ Lz / 100 ＝ 181.859 / 100 ＝ 2 个已知：输送带层数 Z ＝ 5 层输送带阶梯宽度 bp ＝ 450 毫米结果：接头长度 La ＝ ( Z - 1 ) x bp + B / tan(60)＝ ( 5 - 1 ) x 0.45 + 1.2 / tan(60)＝ 2.493 米结果：输送带订货总长度 Ld ＝ Lz + La x N＝ 181.859 + 2.493 x 2＝ 187 米已知：输送带层数 Z ＝ 5 层输送带上胶厚 dB2 ＝ 4.5 毫米输送带下胶厚 dB3 ＝ 3 毫米结果：输送带总平方米 Md ＝ B x ( z + ( dB2 + dB3 ) / 1.5 ) x Ld / 1000＝ 1200 x ( 5 + ( 4.5 + 3 ) / 1.5 ) x 187 / 1000＝ 2244 平方米根据输送带核算传动滚筒直径D：已知：系数 C ＝ 108输送带层数 Z ＝ 5每层厚度 dB1 ＝ 1.35 毫米结果：核算传动滚筒直径 D ＝ C x Z x dB1＝ 108 x 5 x 1.35＝ 729 毫米选择传动滚筒单元：选择第1传动滚筒单元：已知：计算扭矩 M ＝ 14.501 千牛.米计算合力 F ＝ 83.201 千牛传动滚筒合力系数 kc ＝ 1计算合力 F ＝ 83.201 x 1 ＝ 83.201 千牛结果：传动滚筒图号＝ DTII(A)120A208传动滚筒许用扭矩＝ 20 千牛.米传动滚筒许用合力＝ 110 千牛计算扭矩 M ≤传动滚筒许用扭矩，扭矩满足计算合力 F ≤传动滚筒许用合力，合力满足选择电动机功率：已知：每个电动机计算所需功率 Pm ＝ 109.276 千瓦每个电动机选择功率 P ＝ 132 千瓦结果：每个电动机计算所需功率 Pm ≤每个电动机选择功率 P，满足要求选择拉紧装置：已知：计算拉紧力＝ 44.352 千牛拉紧装置图号＝ DTII(A)120D2061C拉紧装置许用拉紧力＝ 50 千牛结果：计算拉紧力≤许用拉紧力，满足要求已知：拉紧装置(包括改向滚筒)重量 Gk ＝ 14067.54 牛拉紧装置配重 G ＝ F0 - Gk＝ 44351.737 - 14067.54＝ 30284.197 牛每个重锤块质量 zckKg ＝ 15 千克重力加速度 g ＝ 9.81 米/秒2结果：重锤块数量 Gnum ＝ G / ( zckKg x g )＝ 30284.197 / ( 15 x 9.81 )＝ 206中部垂直拉紧装置基础荷载：已知：拉紧装置(包括180度改向滚筒)重量 Gk ＝ 14067.54 牛重锤块数量 Gnum ＝ 206每个重锤块质量 zckKg ＝ 15 千克固定90度改向滚筒的拉紧装置质量 ljzz ＝ 541 千克90度改向滚筒质量 gt ＝ 731 千克重力加速度 g ＝ 9.81 米/秒2荷载系数 k ＝ 1.2结果：中部垂直拉紧装置基础垂直力(与基础或带面垂直)＝ ( Gk + Gnum x zckKg x g + ( ljzz + 2 x gt ) x g ) x k＝ ( 14067.54 + 206 x 15 x 9.81 + ( 541 + 2 x 731 ) x 9.81 ) x 1.2 ＝ 76835.844 牛中部垂直拉紧支架基础荷载：已知：中部垂直拉紧支架重量 Gzj ＝ 804 千克重力加速度 g ＝ 9.81 米/秒2荷载系数 k ＝ 1.2结果：中部垂直拉紧支架基础垂直力(与基础垂直) ＝ ( Gzj x g ) x k＝ ( 804 x 9.81 ) x 1.2＝ 9464.688 牛选择尾轮改向滚筒：已知：计算合力 F ＝ 47.045 千牛结果：尾轮改向滚筒图号＝ DTII(A)120B306尾轮改向滚筒许用合力＝ 90 千牛计算合力F≤许用合力，合力满足计算辊子荷载：已知：输送能力 Im ＝ 333.333 千克/秒输送带速度 v ＝ 3.15 米/秒输送带单位质量 qB ＝ 20.4 千克/米重力加速度 g ＝ 9.81 米/秒2工况系数 fa ＝ 1.1冲击系数 fd ＝ 1.11运行系数 fs ＝ 1.2输送机承载分支托辊间距 ao ＝ 1.2 米上托辊辊子荷载系数 e ＝ 0.8结果：上托辊静荷载 P ＝ e x ao x ( Im / v + qB ) x g＝ 0.8 x 1.2 x ( 333.333 / 3.15 + 20.4 ) x 9.81＝ 1188.69 牛上托辊动荷载 P' ＝ P x fs x fd x fa＝ 1188.69 x 1.2 x1.11 x 1.1＝ 1741.669 牛选择：上托辊辊子直径 D ＝ 133 毫米上托辊辊子长度 L ＝ 465 毫米上托辊辊子轴承图号＝ DTII(A)G506结果：上托辊辊子承载能力＝ 3.42 千牛已知：下托辊间距 au ＝ 3 米下托辊辊子荷载系数 e ＝ 0.63结果：下托辊静荷载 P ＝ e x au x qB x g＝ 0.63 x 3 x 20.4 x 9.81＝ 378.234 牛下托辊动荷载 P' ＝ P x fs x fa＝ 378.234 x 1.2 x 1.1＝ 499.269 牛选择：下托辊辊子直径 D ＝ 133 毫米下托辊辊子长度 L ＝ 700 毫米下托辊辊子轴承图号＝ DTII(A)G511结果：下托辊辊子承载能力＝ 2.09 千牛三. 计算结果计算结果-物料计算：允许最大输送量 Qmax ＝ 1895.645 吨/小时计算结果-张力计算：第1传动滚筒所需圆周驱动力 Fu ＝ 29001.577 牛第1传动滚筒所需最大圆周驱动力 Fumax ＝ 43502.365 牛第1传动滚筒合力 Fcd ＝ 83201.476 牛第1传动滚筒扭矩 M ＝ 14.501 千牛.米输送带张力(第1传动滚筒趋入点) F1 ＝ 48851.132 牛输送带张力(第1传动滚筒奔离点) F2 ＝ 19849.556 牛改向滚筒(尾轮)合力 Fwl ＝ 47045.386 牛输送带张力(尾轮趋入点) Sw1 ＝ 23061.464 牛输送带张力(尾轮奔离点) Sw2 ＝ 23983.922 牛计算结果-输送带计算：输送带最大张力 Fmax ＝ 48851.132 牛输送带最小张力 Fmin ＝ 19849.556 牛计算结果-功率计算：传动滚筒总轴功率 Pa ＝ 91.355 千瓦驱动电机总功率 Pm ＝ 109.276 千瓦驱动电机总实选功率 P ＝ 132 千瓦第1传动滚筒驱动单元轴功率 Pa ＝ 91.355 千瓦第1传动滚筒驱动单元电机数量 n ＝ 1第1传动滚筒驱动单元每个电机功率 Pm ＝ 109.276 千瓦第1传动滚筒驱动单元每个电机功率 P ＝ 132 千瓦四. 结果校对五. 地脚荷载尾部荷载：结果：尾部荷重(垂直向下) ＝ 14.431 千牛尾轮输送带合力(尾部输送带倾角方向) ＝ 47.045 千牛已知：基础荷载系数(尾部) ＝ 1.2结果：考虑荷载系数后，尾部荷重(垂直向下) ＝ 17.317 千牛考虑荷载系数后，尾轮输送带合力(尾部输送带倾角方向) ＝ 56.454 千牛头部荷载：结果：头部荷重(垂直向下) ＝ 96.256 千牛头轮输送带合力(头部输送带倾角方向) ＝ 83.201 千牛已知：基础荷载系数(头部) ＝ 1.8结果：考虑荷载系数后，头部荷重(垂直向下) ＝ 173.261 千牛考虑荷载系数后，头轮输送带合力(头部输送带倾角方向) ＝ 149.763 千牛中部荷载：结果：中部每对支腿荷重(垂直向下) ＝ 7.66 千牛已知：基础荷载系数(中部) ＝ 1.2结果：考虑荷载系数后，中部每对支腿荷重(垂直向下) ＝ 9.192 千牛。

一、原始参数注：所有基本参数由使用单位提供1ρ=0.9t/m³α=25º2Q=1200t/h1个3胶带机分段特征（自头部起）L1=40m δ1=-2.5ºLh1=39.96m H1=-1.7m L2=90m δ2=-7.1ºLh2=89.31m H2=-11.1m L3=300m δ3=-9.2ºLh3=296.1m H3=-48m L4=625mδ4=0ºLh4=625mH4=0m L5=1145m δ5=-1.8ºLh5=1144mH5=-36m2200m9.2º-96.8m二、自定义参数1B=1200mm =1.2m2V=2.5m/s3IV=Svk 0.37m³/s Im=Svk ρ0.333t/s =333kg/sQ=式中：=上托辊槽型角度λO=35º=1398t/h下托辊槽型角度λU=0ºQ'=1200t/h 胶带上物料最大截面积S=㎡实际运量小于理论运量，满足输送要求倾斜输送机面积折减系数K=0.9641层22mm8+8mm31.8kg/㎡2000N/mmq B =38.16kg/m5q G =Q /(3.6v)q G =1200/(3.6×2.5)q G =133kg/m6滚筒直径6.1传动滚筒直径D≥Cd 725式中：传动滚筒最小直径D=800mm145初选传动滚筒直径D=1000mm 传动滚筒直径满足要求5mm6.2改向滚筒直径D=800mm77.135°159mm10.95kg输送能力钢绳直径d=托辊选型重载段采用槽型托辊组托辊直径Ф轴承型号G306/C4上托辊旋转部分质量G 1=钢丝绳芯带ST2000每米输送带质量物料质量≥145×5≥系数C=0.17975初选输送带类别型号胶带层数厚度覆盖胶厚重量抗拉强度Gx=Q/3600=1200/3600=理论运输量3600Svk ρ3600×0.17975×2.5×0.96×0.9实际运输量总提升高度H=胶带宽度：运行速度：理论运量：=Q/3600ρ=1200/(3600*0.9)=第二段第三段第四段第五段总输送长度L=最大倾角|δ|=名称长度倾角水平输送距离提升高度第一段运输物料：原煤堆积密度：动堆积角：运输能力：总运量给料点数量：31.2m27.38kg/m7.20°平行托辊组159mm26.56kg13m 8.85kg/m7.3辊子旋转速度n===300.3rpm辊子旋转速度小于600，满足要求7.4辊子载荷校核7.4.1P O =式中：=0.8×1.2×9.81×(333/2.5+38.16)辊子载荷系数e=0.8=1614辊子额定载荷P oe =5420N 辊子静载荷满足要求7.4.2P U =式中：=1×3×9.81×38.16辊子载荷系数e=1=1123辊子额定载荷P ue =1850N 辊子静载荷满足要求7.4.3P O’=式中：=1613.799936×1.2×1.32×1.15 1.2=29401.32辊子额定载荷P oe =5420N 辊子动载荷满足要求1.157.4.4P U’==1123.0488×1.2×1.15=1550辊子额定载荷P oe =1850N 辊子动载荷满足要求8托辊模拟阻力系数938机头机尾各设置组过渡托辊组，每个落料点设置组缓冲托辊组。

0.9950按公式计算k值取值FALSE>Q=600t/h,装载率:75.88%,满足要求！) h3=h1+h2=Wtgθ/4+(b-l3)sinλ/2=224如果给料不均匀或为了减少由于输送带跑偏和加料偏载造成的撒料，应降低输送机的装载率。

典型的为80%~100%的理论输送量。

(N)物料在输送方向上的分量(m/s) V 0=0N H FALSE gl 导料槽栏板长度(m) l =导料槽最小长度(m）l min =MAX(1.2v,1.5) = 2.4F gl =μ2•Iv 2•ρ•g•l/(v 2•b12) =需要抑尘的导料槽推荐长度(m）l min =3v =6F S1=F ε+F gl =4、附加特种阻力F S2(N)1）清扫器摩擦阻力F r (N)头部清扫器和输送带接触面积(m 2) A o =查表3-11头部清扫器个数 n 3o =2空段清扫器和输送带接触面积(m 2) A u =查表3-11空段清扫器个数 n 3u =2清扫器和输送带间的压力((N/m 2) p =清扫器和输送带间的摩擦系数 μ3 =头部清扫器摩擦阻力 F ro =A O •p•μ3 =空段清扫器摩擦阻力 F ru =A u •p•μ3 =F r =n 3O •F ro +n 3u •F ru =2）犁式卸料器摩擦阻力F p (N)刮板系数(N/m) k p =宜取k p =1500N/m 同时工作的犁式卸料器个数 n4 =F p =n 4•B•k p =3）卸料车阻力F AW (N)单台卸料车阻力 F b =卸料车个数 n AW =0F AW =n AW •F b =卸料车类型：4）缓冲床阻力F sb (N) 【CEMA】滑动摩擦系数 μsb ==0.3~0.5(UMHW);0.56(PVC);0.6~0.67(聚氨酯)F sb =μsb •(q B +q G )•g•L sb =缓冲床长度(m) L sb =0F s2=F r +Fp+F AW +F sb =缓冲床阻力(空载)：F sb e =μsb •q B •g•L sb =5、倾斜阻力F St (N) F St =q G •g•H =45709370.010.015100000一般取p=(3~10)x1040.6一般取μ3=0.5~0.7600900300015000000移动式0.30300005968按分项计算附加阻力取值66%34%物料阻力空载阻力主要阻力4756附加阻力3187主要特种阻力937 附加特种阻力3000倾斜阻力5968惯性阻力8924启动工况：F Ao =F o +F a o =F Au =F u +F a u =式中：C o =902223745344756 , 27% 3187 ,18%937 , 5%3000 , 17% 5968 , 33%主要阻力附加阻力 主要特种阻力附加特种阻力倾斜阻力FALSE10.012213自然翻转按启动工况选择传动和改向滚筒TRUEt o T T 7、承载分支最小张力的修正及张力校核1) 承载分支最小张力的修正运行工况：下垂度张力修正值ΔT =F o,min -F 14 =启动工况：下垂度张力修正值ΔT A =F A o,min -F A 14 =2) 输送带张力计算验算（见表0）运行工况：F 1,min =F U •[1+1/(e μφ-1)] =启动工况：F A 1,min =F UA •[1+1/(e μA φ-1)] =运行工况(最终)： F 1=F U +F 2 =启动工况(最终)： F A 1=F UA +F A2 =3)输送带下垂度验算（见表1）14151510130.88%0.82%0.46%OK 0.28%0.27%0.26%OK 0.83%0.78%0.36%OK 0.28%0.27%0.25%OK4)输送带打滑验算运行工况：F 1/F 2(最终) =2.43启动工况：F A 1/F A 2(最终) =3.19注意：输送带最小张力由运行工况输送带下垂度控制，调整相关输入参数可降低输送带最大张力！六、逆止力的计算（按GB50431计算）逆止力(N) F L =F St -F H =模拟摩擦系数f(取值：0.012~0.016) =逆止力矩(kN.m ) M L =F L •D/2000 =逆止器工况系数k 2(取值：1.5~2) =滚筒轴上的逆止器所需的逆止力矩(kN.m ) M=k 2M L =需设置逆止器！发生逆转的向上输送的带式输送机应装设制动器或逆止器，发生逆转的向上输送的大型带式输送机应同时装设制动器和逆止器。

带式输送机功率计算一原始数据1物料名称2最大输送量Q400t/h3松散密度ρ 1.3t/m3 4动堆积角45°5输送距离水平距离L10.7m6垂直输送高度H0m 7输送机倾角0°8给料点数量1个9卸料点数量1个10带速v0.4m/s二输送带宽度计算1堆料面积AA=yB2=0.20m2表1：断面带宽度计算B=(Q'/(3600ρνyck))0.5= 1.45m取B= 1.40m式中Q'--所需输送量，t/hc--倾角系数k--装载系数，一般取0.8~0.9，本计算取0.85表2：倾角三输送能力计算Q=3600vB2ρyc=535.69t/h四功率计算(一)传动滚筒轴功率P0P0=P1+P2+P3+ P4=3.6fWv(L +l0)/367+f Q(L+l0)/36 7+HQ/367 +P4= 2.29KW式中P1--空载功率，KWP2--水平负载功率，KWP3--垂直负载功率，KWP4--附加功率，KW，参见(二)计算f--托辊阻力系数，取0.03L--传动滚筒至尾部滚筒的水平中心距，ml0--中心距修正值，m，取l0=10.1mH--垂直提升高度，mW--除物料外，输送机单位长度内所有运动部件质量之和kg/m表3：输送机单位长度内所有运动部件质量之系根据Z=4层棉帆布胶带和上、下托辊的质量圆整而得。

(二)附加功率计算P4=υ/1000(F1+F2+F3+)=υ/102[(1.6B2ρ+7)l1+(BqG/8+a)+100B]= 1.20KW式中F1--导料槽阻力，NF2--犁式卸料器阻力，NF3--内、外清扫器阻力，Nl1--导料槽长度，m=2mq G--输送带上每米长度物料的质量，kg/mq G=372.0kg/ma--犁式卸料器阻力系数。

参表4表4：犁式卸料器阻力(三)电动机功率计算P=KP0/η= 2.92KW式中η--传动总效率，电动滚筒取η=0.80，摆线针轮减速机取η=0.9K--备用系数，P0＜5KW时，取K=1~1.1 1.05P0=5~10KW时，取K=1.1~1.21.15P0＞10KW时，取K=1.2~1.4.1.40。

带式输送机计算书设 计 人：校 核 人：总 计： 页完成日期： 年 月 日1.运输物料：原煤；松散密度： γ=900kg/m 32.运输能力：Q=980.00t/h 3.水平运输距离：L=540.00m4.胶带倾角：β=0.9400° =0.01641弧度5.胶带速度：ν=2.50m/s6.提升高度：H=L×tg β=8.8601m1. 输送机种类：2. 胶带宽度：mm = 1.80m3. 初选胶带：尼龙胶带σ=200N/mm ，共有6层上覆盖胶厚度=6mm 下覆盖胶厚度=1.5mm4. 输送机理论运量： Q= 3.6S νk γ式中：S=0.458m2k=1.00 Q=3709.800t/h 5.每米机长胶带质量： q 0=28.476kg/m6.每米机长物料质量 ： q=Q/3.6ν=108.889kg/m 7.滚筒组：D≥Cod 式中：绳芯厚度d=0.0072m=0.648m Co=90传动滚筒直径D=1000mm800mm8.托辊组：133mm辊子轴承型号：4G305,辊子轴径Φ25mm，10.37kg, n=3 1.20q r0=nq r0'/a 0=25.925kg/m 25.925kg/m133mm一、 原始参数二、 自定义参数S—输送带上物料最大截面积；k—倾斜输送机面积折减系数；（1）头部传动滚筒查表单个上辊转动部分质量q r0'=a 0--上托辊组间距； a 0 = 每米机长上辊子旋转部分质量： q 1=（2）尾部及主要改向滚筒直径 =Φ⑴ 重载段：采用35°槽角托辊组， 辊子直径=Φ⑵ 空载段：采用普通V型下托辊组辊子直径=Φ辊子轴承型号：4G305,辊子轴径Φ25mm，16.09kg, n=2 3.00q r0=nq r0'/a u =10.727kg/m 10.727kg/m=359.00rpm 0.02200.3500190.0000m3.0000mF 1==23599.05NF 2=Hqg =9464.34NF 3==1296.00N 式中：A=0.01×B =0.0180m 2P=60000.00N/m2μ3=0.60F 4=20Bg =353.16NF 5=式中：=2637.48NC ε=0.43C ε—槽形系数；C εL e μ0(q+q 0)gcos βsin ε⒕ 导料板长度： l=A—清扫器与胶带接触面积；三、 输送机布置型式 头部为单滚筒单电机驱动四、输送机阻力计算⒋ 尾部清扫器对胶带阻力P—清扫器与胶带之间的压力；⒈ 胶带及物料产生的运行阻力⒉ 物料提升阻力2AP μ3⒊ 头部清扫器对胶带阻力L ωg(2q 0+q+q 1+q 2)μ3—清扫器与胶带之间的摩擦系数；⒌ 托辊前倾阻力a 0--上托辊组间距；a u =⒒ 胶带与传动滚筒之间的摩擦系数： μ=⒓ 拉紧方式：垂直重锤拉紧，拉紧位置至头部距离： L1=⒔ 清扫方式：头部布置H型合金橡胶清扫器，尾部布置角型硬质合金清扫器 每米机长下辊子旋转部分质量： q 2=⑶ 辊子旋转转速： n=30×ν/（3.14×r）查表单个下辊转动部分质量q r0'=⒑ 上下胶带模拟阻力系数： ω=ε=1.38（弧度）=0.0241F 6=式中：=1302.19Nμ2＝0.60Iv=Q/3.6γ(=Svk)= 1.145=1.145m 3/sb 1＝1.60mF 7==2576.25NF 8=5400.00NF 9=Bk 1式中：=0.00Nk 1＝0.00N/m B=1.80mF u ==46628.48NP 0==116571.19w =116.57KwP e =式中：=150.96Kwη1=0.96η2=0.96ε—托辊前倾角；⒈ 传动滚筒轴功率计算五、传动功率计算及驱动设备选型Iv γv ⒏ 胶带绕过滚筒附加阻力(按每个滚筒600N计算）k 1—刮板系数；⒎ 给料点处物料附加阻力⒐ 犁式卸料器附加阻力F u V ⒉ 电动机功率计算F 1+F 2+F 3+F 4+F 5+F 6+F 7+F 8+F 9μ2Iv 2γgl/v 2b 12Iv—物料流量；μ2—物料与导料板之间的摩擦系数；⒍ 导料板阻力10. 驱动滚筒圆周驱动力L e b 1—导料板内部宽度；P 0/η1η2η3η4η5η1--减速器效率；η2--偶合器效率；η3--联轴器效率；η3=0.98η4=0.90η5=0.9523599.05N 9464.34N电机功率P=160.000kW，1500.00rpm滚筒直径Dr= 1.00m，带速V= 2.50m/s，滚筒转速n 2=47.75减速器减速比i=31.42取减速比i=31.500实际带速2.493m/sS 2min ≥a 0(q+q 0)g/8(h/a)max式中：a 0=1.20m(h/a)max =0.01S 2min ≥20213.24NS kmin ≥a u q 0g/8(h/a)max式中：a u --下托辊组间距；=10475.61Na u =3.00m传动滚筒式中：K A =1.50⒉ 滚筒与胶带在临界打滑状态时输送带张力 输送带运行阻力小于物料下滑力，输送带不会逆转，因此不设逆止器。
