YBP系列低压隔爆型三相异步电动机使用说明书YBP系列低压隔爆型三相异步电动机使用维护说明书1.使用范围1.1 YBP系列低压三相异步电动机（以下简称电机）。
防护等级IP54或IP55，接线盒为IP55，冷却方式为ICO151。
本系列电动机防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分通用要求》及GB3836.2《爆炸性气体环境用电气设备第2部分隔爆型“d”》的规定，制成隔爆型。
防爆标志矿用为EXdI，厂用为EXdⅡ AT4、 EXdⅡ BT4。
1.2 电机安装方式为IMB3、V1。
1.3 工作条件1.3.1 海拔不超过1000m；1.3.2 环境温度：-20℃—+40℃若电机在海拔超过1000m，或最高环境温度在高于40℃的条件下使用时，可按GB/T755的规定处置。
1.3.3 绝缘等级：F、H级。
转子为铸铝结构或为铜条焊接结构；轴承温度（温度计法）不超过95℃；在规定工作状态下外壳表面温度（温度计法）不超过135℃。
1.3.4 电压：380、660、380/660V、400V1.3.5 工作方式：连续S1工作制。
1.3.6 额定频率：50Hz2.主要结构简述2.1 本系列电动机的接线盒位于电动机顶部，可4个方向进线，适用于橡套电缆和钢管布线两种结构，接线盒可分别制成3个或6个接线端子，内设一个接地端子，并按其规格分别制成一个或二个出线口。
2.2 本系列电动机3kW及以下为Y接（380V），其他功率电压为380V时△接、660V时Y接。
2.3 本系列电动机中心高250及以上机座号电动机设置了不停机注排油装置。
3.安装使用3.1 本系列电动机为隔爆型电动机，要求电动机内部的爆炸性混合物爆炸时隔爆外壳组成不应损坏或产生影响隔爆性能的变形，内部爆炸火焰不允许通过外壳的隔爆接合面引起外部爆炸性混合物的爆炸，为此：a）组成隔爆外壳的零件如机座、端盖、轴承内盖、接线盒盖、接线盒座等，精加工后须经1.0MPa，历时210 静压试验合格；b）隔爆接合面的长度、间隙、表面粗糙度、接线盒内部裸露导体之间、裸露导体与金属外壳之间的电气间隙及爬电距离符合隔爆规程。
高压隔爆型三相异步电动机使用手册1. 简介高压隔爆型三相异步电动机是一种特殊的电动机，主要用于在易燃易爆的场合中使用。
本手册将为您介绍该电动机的一般规范、安装、使用、维护等方面的知识。
2. 一般规范2.1 适用范围本电动机适用于石油、化工、医药、轻工、纺织等行业中易燃易爆场合。
2.2 型号表示方法本电动机型号表示方法为“BZD-ΦΦΦ/ΦΦΦ-H”，其中：•BZD：表示高压隔爆型异步电动机；•ΦΦΦ：表示电动机额定功率；•ΦΦΦ：表示电源电压和相数；•H：表示电动机带有加热器。
例如，BZD-315/6kV-H，表示高压隔爆型异步电动机的额定功率为315kW，电源电压为6kV，带有加热器。
3. 安装3.1 安装前准备在安装前，应检查电动机是否完好。
检查项目包括：•电动机外部是否有损坏；•端盖和轴承是否正常；•电机转动是否灵活。
3.2 安装地点本电动机应安装在通风、干燥、无尘、酸碱气体浓度低于规定值的场所中。
3.3 安装方式本电动机可采用水平或垂直安装方式。
垂直安装时，电动机的轴线应与水平线成直角。
3.4 安装注意事项•安装时应注意电路的正确接线；•电动机紧固螺栓应均匀拧紧；•安装时应注意电动机与负载的联接；•安装完成后，应检查电机的旋转方向是否正确。
4. 使用4.1 起动前的准备在使用前，应检查电动机外部是否有损坏、电机转动是否灵活等。
同时，应检查电路是否正确接通、电气保护是否可靠。
4.2 起动方法本电动机可采用直接起动方式或自耦降压起动方式。
在采用自耦降压起动方式时，应按照下列程序进行操作：1.保持电动机与电源断开状态；2.改变自动恢复式降压器的接线，将变比降至中压值；3.关闭起动变压器，使电动机带载运行；4.保持运行10s左右，用手触摸电动机及电气装置有无异常发热情况，若无异常则方可将降压器恢复原值。
4.3 使用寿命本电动机的使用寿命取决于安装、运行、维护等各方面的因素。
在正常操作和维护的情况下，该电动机的设计寿命为10年。

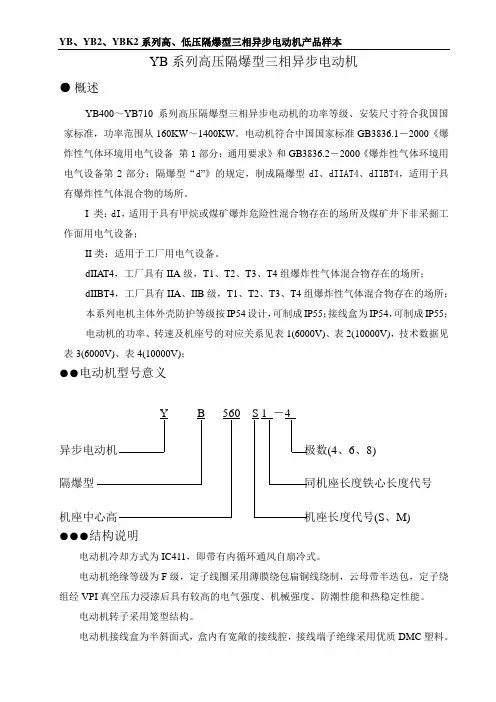

YB系列高压隔爆型三相异步电动机●概述YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。
电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。
I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；II类：适用于工厂用电气设备。
dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；●●电动机型号意义(4、6、8)隔爆型(S、M)●●●结构说明电动机冷却方式为IC411，即带有内循环通风自扇冷式。
电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。
电动机转子采用笼型结构。
电动机设置有定子测温，轴承测温和防冷凝加热装置等。
电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。
●●●●使用条件额定电压：6000V、10000V额定频率：50Hz工作制：S1环境空气温度：－20℃～＋40℃海拔高度：不超过1000m表2 Table2(10000V)YB2、YBK2系列低压隔爆型三相异步电动机●概述YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。
YBBP系列变频器供电隔爆型三相异步电动机 (ExdIIBT4机座号80～450 )使用说明书代号：0AP.460.551.1b替代：0AP.460.551.1a南阳防爆集团股份有限公司2012年03月25日目录首先，感谢您选用我公司生产的变频器供电隔爆型三相异步电动机.在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
1. 概述 (3)2. 电动机型号及代表意义 (3)3. 电动机的使用条件 (4)4. 结构说明 (4)5.电动机防爆要点 (5)6. 操作与使用要求 (6)7. 电动机的维护和修理 (9)8. 电动机常见故障及处理方法 (11)9. 电动机的贮存、运输 (13)附图1 (15)附图2 (16)附图3 (17)附图4 (18)附图7 (19)YBBP系列按企业标准Q/NF201.2-2011《YBBP系列变频器供电隔爆型（dⅡ）三相异步电动机（机座号80～450）技术条件》制造.本系列隔爆型三相异步电动机的防爆性能均符合国家标准GB 3836.1-2010 爆炸性环境第1部分：设备通用要求和GB 3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备。
安全警示：1.使用前必须仔细阅读本：《使用说明书》。
2.严禁带电拆卸任何隔爆零部件。
3.检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。
4.隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换.5.电动机应与合适的变频器配合使用,并采用适当的温控措施监控电动机的外壳表面温度不超过爆炸性混合物温度组别的规定,以防电动机表面温度超过限值产生爆炸危险。
6.冷却方式为IC411的电动机主要适用于风机和泵类(罗茨风机和液压泵除外)具有平方律 (或称平方减转矩) 负载特性。
1.概述1.1变频器供电隔爆型三相异步电动机（以下简称：电动机）使用于存在有爆炸性气体环境的场所，作为传动机用。

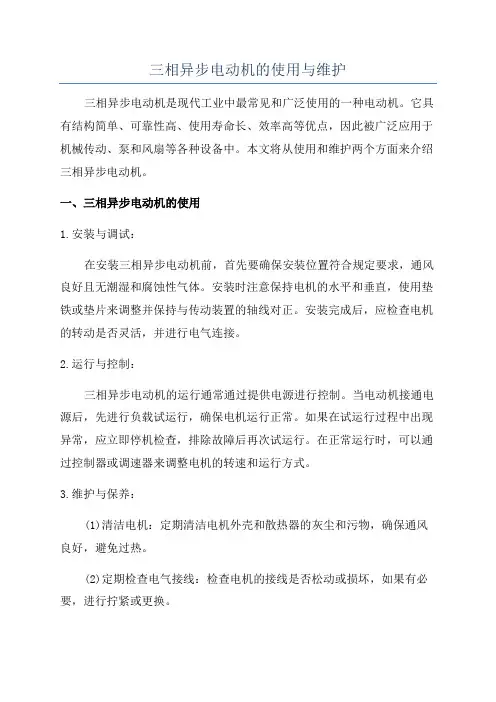

三相异步电动机的使用与维护三相异步电动机是现代工业中最常见和广泛使用的一种电动机。
它具有结构简单、可靠性高、使用寿命长、效率高等优点，因此被广泛应用于机械传动、泵和风扇等各种设备中。
本文将从使用和维护两个方面来介绍三相异步电动机。
一、三相异步电动机的使用1.安装与调试：在安装三相异步电动机前，首先要确保安装位置符合规定要求，通风良好且无潮湿和腐蚀性气体。
安装时注意保持电机的水平和垂直，使用垫铁或垫片来调整并保持与传动装置的轴线对正。
安装完成后，应检查电机的转动是否灵活，并进行电气连接。
2.运行与控制：三相异步电动机的运行通常通过提供电源进行控制。
当电动机接通电源后，先进行负载试运行，确保电机运行正常。
如果在试运行过程中出现异常，应立即停机检查，排除故障后再次试运行。
在正常运行时，可以通过控制器或调速器来调整电机的转速和运行方式。
3.维护与保养：(1)清洁电机：定期清洁电机外壳和散热器的灰尘和污物，确保通风良好，避免过热。
(2)定期检查电气接线：检查电机的接线是否松动或损坏，如果有必要，进行拧紧或更换。
(3)润滑轴承：根据使用手册的要求，定期给电机轴承加注适量的润滑剂，确保轴承的充油状态。
(4)定期检查电机的绝缘性能：可以通过绝缘电阻测试仪来检测电机的绝缘电阻，确保绝缘性能良好。
(5)定期检查电机的运行状态：检查电机的运行电流和电压是否正常，如果发现异常，及时排除故障。
二、三相异步电动机的常见故障及排除方法1.电机不能启动：-检查电源是否正常供电，是否有断路或短路现象，并确保电机接线正确。
-检查电机线圈是否烧坏，通过测量绝缘电阻来判断。
-检查电机的启动装置是否正常工作，包括起动器、热继电器等。
2.电机震动和噪音大：-检查电机是否与传动装置的轴线对正，如果不对正，调整并重新安装。
-检查电机的轴承是否磨损或损坏，如需要更换。
3.电机过热：-检查电机的通风是否良好，清洁电机表面的灰尘和污物。
-检查电机的负载是否超负荷，如需要调整负载。
隔爆型三相异步电动机(Ex d IIB T1～T5 Gb机座号63～450 )使用说明书代号：南阳防爆集团股份有限公司2013 年 03 月 25 日目录首先，感您用我公司生的高效率隔爆型三相异步机，在您使用机之前，您先仔本《使用明》，它会告您如何正确操作、，使其更好的您服，并您妥善保管好本《使用明》，以便今后使用。
1、概述................................................................................................................................................................................................................................................... !未定。
2、机型号及代表意 ............................................................................................................................................................................................................... !未定。
3 、机的使用条件 ....................................................................................................................................................................................................................... !未定。
防爆三相异步电动机使用说明书主要内容及设备参数一、概述防爆三相异步电动机是一种专门用于在有爆炸危险环境中使用的电动机。
它采用特殊的防爆材料和设计，能够在爆炸环境下安全运行。
本使用说明书将介绍防爆三相异步电动机的主要内容及设备参数。
二、设备参数1.电机型号：防爆三相异步电动机的型号为XB2-132M，额定功率为7.5千瓦。
2.防护等级：本电动机的防护等级为IP55，能够有效防止尘土和水溅入机内。
3.额定电压：该电机的额定电压为380V，额定频率为50Hz。
4.额定转速：该电机的额定转速为2900转/分钟。
5.防爆等级：本电机的防爆等级为Exd IICT4，具有很高的防爆能力。
6.轴承类型：该电机采用双排球轴承，能够提供稳定的支撑力。
7.散热方式：本电机采用自然散热方式，无需额外的冷却设备。
三、主要内容1.安全注意事项：本部分将介绍防爆三相异步电动机的安全使用注意事项，包括适用范围、安装环境要求、停机和启动操作等。
用户在使用电动机时需按照说明书的要求进行操作，确保使用过程中的安全性。
2.结构和原理：本部分将介绍防爆三相异步电动机的结构组成和工作原理，包括电机外壳、转子、定子、轴承、电气控制系统等。
用户可通过了解电动机的结构和原理，更好地理解电动机的工作过程。
3.安装与维护：本部分将介绍防爆三相异步电动机的安装和维护方法，包括电机的安装位置和固定方式，接线方法，维护周期及方法等。
用户在安装和维护电动机时需按照说明书的要求进行操作，确保电机的正常运行。
4.故障排除与维修：本部分将介绍防爆三相异步电动机常见故障及排除方法，包括电动机无法启动、工作不稳定等。
用户在发生电动机故障时可根据说明书进行故障排查和维修，以恢复电动机的正常运行。
5.附录：本部分将包含防爆三相异步电动机的技术参数、额定功率转矩曲线、电机外观图纸等补充信息，帮助用户更好地了解和使用电动机。
通过本使用说明书，用户可以全面了解防爆三相异步电动机的主要内容及设备参数，掌握电动机的安装、维护和故障排除等操作方法，确保电动机的安全运行。
YB系列高压隔爆型三相异步电动机●概述YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。
电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。
I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；II类：适用于工厂用电气设备。
dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；●●电动机型号意义(4、6、8)隔爆型(S、M)●●●结构说明电动机冷却方式为IC411，即带有内循环通风自扇冷式。
电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。
电动机转子采用笼型结构。
电动机设置有定子测温，轴承测温和防冷凝加热装置等。
电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。
●●●●使用条件额定电压：6000V、10000V额定频率：50Hz工作制：S1环境空气温度：－20℃～＋40℃海拔高度：不超过1000m表2 Table2(10000V)YB2、YBK2系列低压隔爆型三相异步电动机●概述YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。
防爆三相异步电动机使用说明书主要内容及设备参数1. 引言1.1 概述本使用说明书旨在提供关于防爆三相异步电动机的详细信息和操作指南。
防爆三相异步电动机是一种特殊设计的电动机，具有防爆性能，适用于危险环境下的使用。
本手册将介绍如何正确、安全地操作该设备，并提供维护与保养指南以延长设备寿命。
1.2 文章结构本文将按照以下结构来组织所描述的内容：第2部分：防爆三相异步电动机使用说明书主要内容- 安全注意事项：详细描述了在操作该设备时需要注意的安全事项，包括必须遵守的各种规定和限制。
- 设备操作方法：介绍了设备的基本操作流程和各个控制参数的设置方法。
- 维护与保养指南：提供了设备的定期检查、保养和故障排除方法，以确保其正常工作并延长使用寿命。
第3部分：设备参数介绍- 电压与频率要求：列出了设备所需的电源电压范围及频率要求。
- 功率与转速范围：介绍了设备可承受的功率和转速范围，以供用户选择合适的型号。
- 防爆等级与防护类别：详细说明了设备的防爆等级及防护类别，以满足不同危险环境下的使用需求。
第4部分：其他相关信息- 装配指南：提供了设备的安装步骤和相关注意事项，以确保正确安装设备并避免潜在风险。
- 故障排除与维修方法：介绍了一些可能出现的常见故障及其解决方法，帮助用户快速排除故障。
- 常见问题解答：回答了一些用户经常问到的问题，提供了一些关于设备操作和维护方面的实用建议。
第5部分：结论在文章结尾部分对本说明书进行总结，并强调正确操作、定期维护和保养设备的重要性。
同时欢迎用户提出任何疑问或反馈意见，以便我们进一步改进使用说明书。
2. 防爆三相异步电动机使用说明书主要内容：2.1 安全注意事项在操作防爆三相异步电动机之前，务必注意以下安全事项：- 在电动机运行时，不得拆卸任何部件。
- 在进行维护和保养之前，必须将电动机断开电源并等待其完全停止。
- 在操作或接触电动机的任何部件之前，确保已经采取了适当的个人防护措施，如戴好手套、眼镜和防护服等。
目录1.概述 (3)2.执行标准 (4)3.结构说明 (4)4.使用条件 (9)5.技术数据 (10)6.安装和外形尺寸 (15)7.订货指南 (16)附录A 隔爆型无铠格兰接头 (34)附录B 隔爆型铠装格兰接头 (35)YBBP系列隔爆型变频调速三相异步电动机（机座号80～500）1.概述1.1.产品简述YBBP系列隔爆型变频调速三相异步电动机(以下简称为:电动机)，是我公司根据市场需求而开发的新产品，与变频器配合使用，可以实现宽频率范围内无级调速，具有调速范围广、动态响应快、调速精度高等特点，是满足煤炭、石油、化工等存在爆炸性气体环境防爆要求的理想变频驱动产品。
本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。
本系列电动机防爆性能符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定，也附合IEC79-1，BS4683和EN50018的规定，制成隔爆型。
防爆标志为Ex d I Mb、Ex d IIA T4 Gb、Ex d IIB T4 Gb、Ex d IIC T4 Gb，适用于有爆炸性气体混合物存在的场所。
Ex d I Mb 适用于具有瓦斯气体环境（采掘工作面除外）。
Ex d IIA T4 Gb适用于工厂用IIA类，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。
Ex d IIB T4 Gb 适用于工厂用IIB类，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
Ex d IIC T4 Gb 适用于工厂用IIC类，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。
在YBBP基本系列电动机基础上，也可制成YBBP-W户外型、YBBP-TH湿热带型、YBBP-THW 户外湿热带型、YBBP-TA干热带型、YBBP-TAW户外干热带型、YBBP-WF1户外中等防腐蚀型等适用于不同环境条件的电动机。
.. . .. . .YBBP系列变频器供电隔爆型三相异步电动机(ExdIIBT4机座号80～450 )使用说明书代号：0AP.460.551.1b替代：0AP.460.551.1a防爆集团股份2012年03月25日目录首先，感您选用我公司生产的变频器供电隔爆型三相异步电动机.在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
1. 概述 (3)2. 电动机型号及代表意义 (3)3. 电动机的使用条件 (4)4. 结构说明 (4)5.电动机防爆要点 (5)6. 操作与使用要求 (6)7. 电动机的维护和修理 (9)8. 电动机常见故障及处理方法 (11)9. 电动机的贮存、运输 (13)附图1 (15)附图2 (16)附图3 (17)附图4 (18)附图7 (19)YBBP系列按企业标准Q/NF201.2-2011《YBBP系列变频器供电隔爆型（dⅡ）三相异步电动机（机座号80～450）技术条件》制造.本系列隔爆型三相异步电动机的防爆性能均符合国家标准GB 3836.1-2010 爆炸性环境第1部分：设备通用要求和GB 3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备。
安全警示：1.使用前必须仔细阅读本：《使用说明书》。
2.严禁带电拆卸任何隔爆零部件。
3.检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。
4.隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换.5.电动机应与合适的变频器配合使用,并采用适当的温控措施监控电动机的外壳表面温度不超过爆炸性混合物温度组别的规定,以防电动机表面温度超过限值产生爆炸危险。
6.冷却方式为IC411的电动机主要适用于风机和泵类(罗茨风机和液压泵除外)具有平方律(或称平方减转矩) 负载特性。
1.概述1.1变频器供电隔爆型三相异步电动机（以下简称：电动机）使用于存在有爆炸性气体环境的场所，作为传动机用。
河南省南洋防爆电机有限公司 1 YB2系列隔爆型三相异步电动机1.概述YB2系列隔爆型三相异步电动机技术条件（机座号63~355）。
标准号为JB7565-1999.按照GB3836.1-2000爆炸性气体环境用电气设备 第一部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型：“d ”》 的要求，制成隔爆型。
防爆标志为EXDI 、Exd ⅡA T4、Exd ⅡBT4.适用于含有甲烷或煤尘的矿井下固定设备上（ExdI ）或含有Ⅱ类A 、B 级T1~T4组可然性气体或蒸汽与空气形成的爆炸性含物的场所内的设备上，作为一般动力设备使用。
2.使用条件（1）.环境空气温度随季节变化，但不超过35℃（煤矿井下）或40℃（工厂），环境空气最低温度为-15℃。
（2）.海拔不超过1000M 。
（3）环境空气最大相对温度不超过95%（当温度为25℃时）（煤矿井下）或最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂用）。
（4）.额定功率为380V 、660V 、380V/660V（5）.额定频率为50Hz 。
（6）电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。
（7）电动机采用F 级绝缘，定于绕组的温升（电阻法）按80K （其中机座号315L 的2.4级和机座号355，允许按105K 考核）。
3.主要结构简述（1）本系列电动机的接线盒位于电动机顶部，可4个方进线，适用于橡套电缆（或塑料电缆和钢管布线两种结构，接线盒可分别制成3个或6个接线端子，内设一个接地端子，并洁其规格分别制成一个（M8及一下）或二个（M10及以上）出线口。
（2）本系列电动机中心高180~225机座号在结构上考虑了设置不停机注排油装置的位置中心高250及以上机座号电动机设置了不停机注排油装置。
（3）本系列电动机3KW 及以下为3KW 及一下为Y 接（380V ），其他功率为380V 时▷接、660时Y 接。
YBS系列输送机用隔爆型三相异步电动机产品使用说明书无锡浩德电机制造有限公司YBS系列输送机用隔爆型三相异步电动机1.概述YBS系列输送机用隔爆型三相异步电动机按照GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的要求，制成隔爆型。
防爆标志为ExdIMb，适用于煤矿采掘工作面含有爆炸性气体混合物的场所内，作为煤矿井下输送机等设备上的动力源。
产品执行MT/T478-2011《YBS系列输送机用隔爆型三相异步电动机》。
2.产品型号含义（例）Y B S-110异步电动机功率（kW）隔爆型输送机用3.使用范围及使用条件3.1YBS系列产品适用于煤矿采掘工作面含有爆炸性气体混合物的场所。
3.2使用条件3.2.1环境空气最高温度随季节而变化，但不超过40℃（煤矿井下），环境空气最低温度为-20℃。
3.2.2海拔不超过1000m。
3.2.3环境空气最大相对湿度不超过95%（当温度为25℃）时）。
3.2.4额定电压为380V、380/660V、660/1140V。
3.2.5额定频率为50Hz。
同步转速1500r/min。
3.2.6电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。
3.2.7电动机采用F级绝缘，定子绕组的温升（电阻法）按105K考核。
3.2.8电动机轴承温度（温度计法）不超过95℃。
4.主要规格及安装结构型式4.1本系列电动机的主要规格见表14.2本系列电动机的结构及安装型式为IMB3、IMB5、IMB35。
4.3电动机的安装尺寸表2。
表1型号功率（kW）同步转速（r/min）型号功率（kW）同步转速（r/min）YBS-11111500YBS-90901500YBS-1717YBS-110110 YBS-2222YBS-125125 YBS-3030YBS-132132 YBS-4040YBS-160160 YBS-5555YBS-200200 YBS-7575表2（电机安装尺寸IMB5）表25.结构及防爆要点5.1本系列电动机的接线盒位于电动机顶部，可4个方向进线，适用于橡套电缆布线结构，接线盒可分别制成3个或6个接线端子，内设一个接地端子，并按其规格分别制成一个（M8型号安装尺寸mm 外形尺寸mm DEF G T N PR Mα°n ×SLAACHLLYBS-11388010335250350030045°4×Φ19183********YBS-15481101442.530040035020356540690YBS-18.5725YBS-1745901439.22954002835020356540725YBS-22481101442.5400500845022.5°8×Φ1921400605754YBS-30794YBS-4055164945054550022448745856YBS-55946YBS-75751402067.5450550050026549770997YBS-901017YBS-75A 6011018533905104608×Φ18225006951013YBS-90A 1033YBS-75B 751402067.5-10550640-3560015°12×Φ22405007601036YBS-90B 1056YBS-1108017022715550660060022.5°8×Φ24306229501309YBS-12550060085509201339YBS-13255066006009501339YBS-160A 1339YBS-16090258164080074010201339YBS-200100210289066803270010551389及以下）或二个（M10及以上）出线口。
YBBP系列变频器供电隔爆型三相异步电动机 (ExdIIBT4机座号80～450 )使用说明书代号：0AP.460.551.1b替代：0AP.460.551.1a南阳防爆集团股份有限公司2012年03月25日目录首先，感谢您选用我公司生产的变频器供电隔爆型三相异步电动机.在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
1. 概述 (3)2. 电动机型号及代表意义 (3)3. 电动机的使用条件 (4)4. 结构说明 (4)5.电动机防爆要点 (5)6. 操作与使用要求 (6)7. 电动机的维护和修理 (9)8. 电动机常见故障及处理方法 (11)9. 电动机的贮存、运输 (13)附图1 (15)附图2 (16)附图3 (17)附图4 (18)附图7 (19)YBBP系列按企业标准Q/NF201.2-2011《YBBP系列变频器供电隔爆型（dⅡ）三相异步电动机（机座号80～450）技术条件》制造.本系列隔爆型三相异步电动机的防爆性能均符合国家标准GB 3836.1-2010 爆炸性环境第1部分：设备通用要求和GB 3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备。
安全警示：1.使用前必须仔细阅读本：《使用说明书》。
2.严禁带电拆卸任何隔爆零部件。
3.检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。
4.隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换.5.电动机应与合适的变频器配合使用,并采用适当的温控措施监控电动机的外壳表面温度不超过爆炸性混合物温度组别的规定,以防电动机表面温度超过限值产生爆炸危险。
6.冷却方式为IC411的电动机主要适用于风机和泵类(罗茨风机和液压泵除外)具有平方律 (或称平方减转矩) 负载特性。
1.概述1.1变频器供电隔爆型三相异步电动机（以下简称：电动机）使用于存在有爆炸性气体环境的场所，作为传动机用。
1.2在电动机铭牌的右上角及外壳的明显处，设有清晰的永久性凸纹标志“Ex”。
铭牌上还设有防爆标志：由标志、型式、类别三部分组成。
Ex d IIB T4标志（防爆）温度组别（T4）电气设备防爆型式（隔爆型）电气设备类别（ⅡB类）2.电动机型号及代表意义2.1电动机型号代表意义示例：Y B BP 355 L1 - 14异步隔爆型极数( 14极)变频调速机座代号铁心长度(L表示长机座、1表示1号铁心)机座的中心高(355mm)3.电动机的使用条件3.1 使用环境条件：3.1.1 海拔高度不超过1000m。
3.1.2 环境空气最高温度随季节而变化,但不超过+40℃。
3.1.3 环境空气最低温度为-15℃。
注: 如电动机指定在海拔超过1000m或最高环境空气温度高于或低于+40℃的条件下使用时,应按GB755的规定。
3.1.4 环境空气最湿月月平均最高相对湿度为90％,同时该月月平均最低温度不高于25℃。
3.1.5具有引燃温度组别为T1～T4 组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。
3.2 电动机使用电气条件3.2.1 额定频率50Hz，调频范围：2极为3～60Hz、4极及以上为3～100Hz。
3-50Hz为恒转矩，50Hz以上为恒功率。
3.2.2机座号132及以下电动机的额定电压为380V或660V;机座号160～225电动机的额定电压为380/660V；机座号250及以上电动机的额定电压为380/660V、660/1140V。
当电动机的额定电压为380/660V时，使用额定电压为380V或660三相交流变频电源，当电动机的额定电压为660/1140V时，使用额定电压为660V或1140V三相交流变频电源。
3.2.3.电动机要配合变频器使用，变频器为电流型或电压型，建议选用电机同防爆级别的防爆变频器，如果选用非防爆变频器，则需将变频器安装在无防爆要求的非危险场所。
如果变频器与电机之间的电源线长度超过10m，则建议在变频器的输出端增加滤波器，以减少变频电源中的谐波含量。
如果在调频过程中，在某一频率段出现电机振动明显加大的情况，可通过变频器的设置，跳过这一频率段。
变频器的谐波含量小于5%，电动机端子处允许脉冲电压幅值不大于额定电压的2.2倍，电动机端子处电压上升时间大于400ns。
3.2.4电动机工作方式为S1 (连续工作制)。
3.2.5电动机定子绕组采用155（F）或180(H)级绝缘系统。
3.2.6强迫通风用小电机所用电源为额定电压380V或660V、额定频率50Hz的独立三相交流电源（电压也可根据用户要求，协议定）。
3.2.7 对于冷却方法为IC411的电动机调频范围为3～60Hz,主要适用于平方律负载(也称为平方减转矩负载);对于冷却方法为IC416的电动机3-50Hz适用于恒转矩负载; 50Hz及以上适用于恒功率负载,负载机械特性见图1～图3, 电动机的机座号、功率、转速的对照关系见表1。
表一注：当电动机所使用的环境条件及电气条件不符合第3.1、3.2的规定时，见电动机铭牌及附注标牌的规定。
4.结构说明4.1.电动机主体外壳防护等级为IP55, 主体隔爆结构见图4。
4.2.电动机定子绕组采用聚酯漆包圆铜线，定子铁心绕组经VPI浸漆处理，使之成为一个整体，绕组和绝缘具有良好的电气、机械、防潮性能及热稳定性，转子为鼠笼转子，采用热套工艺将铸铝转子固定在轴上，转子经校正平衡，电动机运行平稳，振动小。
4.3.本系列电动机的基本结构及安装型式为IMB3、IMB35、IMB5、IMV1可按用户特殊需要制造。
4.4.电动机的冷却方式为IC411全封闭自扇冷式或IC416强迫通风.4.5.电动机具有一圆柱形轴伸，采用联轴器或正齿轮传动,当用正齿轮传动时，其节圆直径不得小于轴伸直径的3倍。
按订货要求，也可生产双轴伸电机或特殊轴伸电机。
4.6.电动机接线盒位于机座顶部。
接线盒内设有3个接线端子，适用于单电压；或六个端子适用于双电压。
如电动机采用双进线口接线盒时，外接电缆用单口接线时，另一进线口必须用堵棒堵上，并在密封圈两侧用不小于2mm厚的金属垫片封口，然后用接线盒斗将其压紧在密封圈上，以保证接线盒的防爆性能,PTC或PT100测温设有专用出线口。
接线盒内另设一个钢质或铜质电镀螺钉，供内接地使用，接线盒出线口适用于橡套电缆，钢管布线及防爆挠性管（铠装电缆），接线盒防护等级为IP55，接线盒结构见图5-6。
4.7.定子绕组设有定子绕组测温元件，用户需设置温度保护装置，机座号280及以下电机,在定子绕组温度达到140℃时切断变频电源;机座号315及以上冷却结构为IC416强制冷却电机,在定子绕组温度达到145℃时切断变频电源;防止电机表面温度超过限值；可根据用户需要增加轴承测温元件。
测温接线盒结构见图6。
4.8.电动机采用滚动轴承，轴承牌号见电动机铭牌的规定；电动机轴惯通部分采用V型轴封环或骨架油封结构。
5.隔爆型电动机防爆要点5.1.在进行电动机的结构设计时，充分地考虑了使用环境中的爆炸性混合物侵入电动机内部，因某种原因发生爆炸而不致引起电动机外部的爆炸性混合物爆炸的宗旨，从满足电动机外壳强度，组成外壳的各零部件间的隔爆接合面间隙或直径差、长度以及限制外壳表面不许达到危险温度等关键条件着手来确定电动机的隔爆性能。
5.1.1.隔爆结构要素: 组成电动机隔爆外壳的各零部件隔爆接合面及接线盒内部裸露导体之间，裸露导体与金属外壳之间的电气间隙、爬电距离见图5-6。
5.1.2. 电动机在规定的工作条件下额定运行时电动机允许表面温度符合表2的规定，电缆引入口温度不高于电缆的允许温度，以保证电缆运行可靠。
表25.2. 为了保证隔爆外壳的隔爆性能，连接用的紧固螺栓装有防松垫圈，以防止螺栓自行松脱，螺栓和不透螺孔紧固后，螺钉或螺栓尾部与螺孔的底部之间留有螺纹裕量，外壳上的不透螺孔周围的金属厚度不小螺纹孔径的1/3，但至少为3mm 。
5.3. 引入电动机接线盒的电缆，在进线口处须用弹性密封圈密封，密封圈的邵尔氏硬度为45～55°，密封圈尺寸见图7，其材料符合GB3836.1附录D3.3规定的老化试验要求。
进入接线盒的电缆直径要与密封圈的孔径相符，密封圈上切有多个同心圆槽，可根据电缆直径调整密封圈孔径，当压紧接线盒斗后，应保证密封圈与电缆间和密封圈与接线盒座间无间隙，否则将失去隔爆性能。
5.4. 接线盒内端子套或接线板的绝缘部分，采用耐泄痕性分级为II 级的绝缘材料制成。
5.5. 接地：电动机的接地是防止漏电火花，确保安全的重要措施。
外壳上的接地端子为一钢质或铜质镀锌螺栓，设在电动机外壳的明显处，并有接地标志牌：“”。
5.6. 电动机的隔爆零件有：机座、端盖、轴(转子)、轴承内盖、接线盒座、接线盒盖、接线螺栓、端子套或接线板、密封圈、隔爆型格兰，等见图4～图7。
6. 电动机的操作与使用要求 6.1. 安装前的准备6.1.1. 电动机开箱前应检查包装是否完整无损。
6.1.2. 电动机开箱后应小心清除电动机上的灰尘及轴伸凸缘止口上的防锈剂。
6.1.3. 检查电动机的铭牌（及辅助标牌）是否符合订货合同及现场情况要求。
6.1.4. 安装前须进行下列各项检查，若不符合要求，则不许投入使用。
a) 有防爆标志和防爆合格证编号，且应检查电动机防爆标志是否符合爆炸性气体环境的要求；b) 所有紧固螺栓已拧紧，弹簧垫圈无丢失，防爆外壳各部件间联接妥当； c) 所有隔爆零件无裂纹和影响隔爆性能的缺陷（未使用的新电机可不拆检）。
d)对带注、排油的电动机润滑脂注油管畅通。
e)对带轴承测温的电动机轴承监测装置架设好，特别注意避免风扇端的测温装置引接线与风扇相碰，造成事故。
6.2.经长途运输或长期搁置未用的电动机，在使用前必须检查定子绕组与机壳间的绝缘电阻，其值应不低于5 MΩ，否则电动机必须进行干燥处理，直到绝缘电阻达到规定值为止。
6.3.电动机安装时，应保证电动机中心线与被传动机器的中心线一致，否则会引起轴承损坏和轴断裂。
并应检查联轴器或正齿轮的螺丝和销子是否紧固，机组转动是否灵活，有无卡位窜动和不正常的声音等。
6.4.检查电动机的紧固螺栓是否紧固牢，轴承是否缺油，外壳是否可靠接地或接零等。
6.5.当变频电机为B5安装，且带有强迫通风用电机时，应注意采用适当支撑装置，以加强电机安装刚性。
6.6.检查电动机保护装置是否符合要求，安装是否牢固可靠。
6.7.检查起动设备接线是否正确，起动装置是否灵活，触头接触是否良好，起动设备的金属外壳是否可靠地接地或接零等。
6.8.检查三相电源电压是否正常，电压是否过高、过低或三相电压不对称等。
