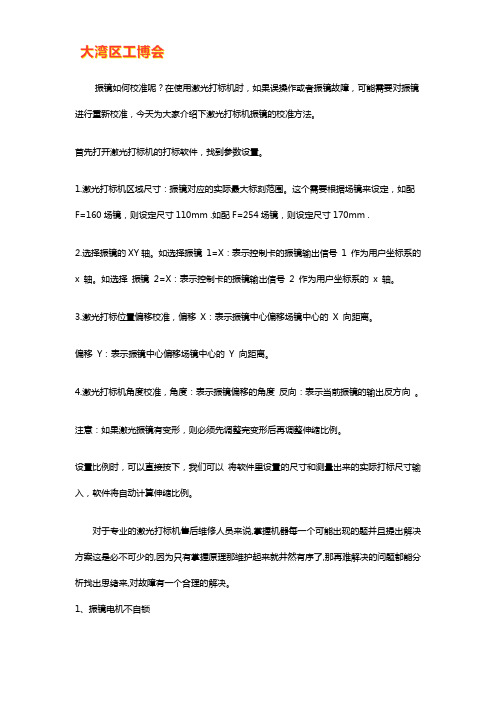

振镜如何校准呢？在使用激光打标机时，如果误操作或者振镜故障，可能需要对振镜进行重新校准，今天为大家介绍下激光打标机振镜的校准方法。
首先打开激光打标机的打标软件，找到参数设置。
1.激光打标机区域尺寸：振镜对应的实际最大标刻范围。
这个需要根据场镜来设定，如配F=160场镜，则设定尺寸110mm .如配F=254场镜，则设定尺寸170mm .2.选择振镜的XY轴。
如选择振镜1=X：表示控制卡的振镜输出信号1 作为用户坐标系的x 轴。
如选择振镜2=X：表示控制卡的振镜输出信号2 作为用户坐标系的x 轴。
3.激光打标位置偏移校准，偏移X：表示振镜中心偏移场镜中心的X 向距离。
偏移Y：表示振镜中心偏移场镜中心的Y 向距离。
4.激光打标机角度校准，角度：表示振镜偏移的角度反向：表示当前振镜的输出反方向。
注意：如果激光振镜有变形，则必须先调整完变形后再调整伸缩比例。
设置比例时，可以直接按下，我们可以将软件里设置的尺寸和测量出来的实际打标尺寸输入，软件将自动计算伸缩比例。
对于专业的激光打标机售后维修人员来说,掌握机器每一个可能出现的题并且提出解决方案这是必不可少的,因为只有掌握原理那维护起来就井然有序了,那再难解决的问题都能分析找出思绪来,对故障有一个合理的解决。
1、振镜电机不自锁先检查各连接线是否有断路或短路，连接是否正确，保险是否完好，确认无误后，打开电源，观察振镜驱动板上的指示灯是否亮绿灯或黄灯。
若不亮或者亮红灯，则拔开驱动板电源线，用万用表测量其输入端各端子的电压是否为±24V。
若电压正常，侧要再测试一下带上驱动板及机负载时，电压是否正常，如果都不正常，则打开控制盒，不带负载测试一下开关电源电压，如果电压不正常的话，刚开关电源损坏。
电源输入正常后，连好所有线后，上电，电机一般会发出二声滴答音，若没有响声，再用手手轻推一下振镜片，稍有点力度，如果振镜片没自锁的话，则驱动板坏，当然电压输出正常的情况下，驱动板灯不亮或者亮红灯那就是振镜驱动板或者电机有问题，此时找一块确认为完好的驱动板，正确连接后，打开电源，振镜电机还不自锁，则是振镜电机损坏，同理，找一个确认完好的振镜电机，接到不上电的驱动板上，打开电源，若不上电，振镜驱动板损坏，如此反复的接拔线，请务必在断电的情况下进行的。
激光振镜扫描系统的智能化研究激光振镜扫描系统的智能化研究激光振镜扫描系统是一种常用的光学设备，具有快速、高精度、稳定等优点，被广泛应用于光学成像、激光切割、激光打印等领域。
随着人工智能技术的发展，将智能化技术应用于激光振镜扫描系统，可以进一步提高其性能和应用范围。
本文将深入研究激光振镜扫描系统的智能化技术，并分析其应用前景。
一、智能化技术在激光振镜扫描系统中的应用1. 智能控制算法激光振镜扫描系统需要通过精确控制振镜的转动角度来实现精准的扫描。
传统的控制算法一般采用PID控制，但这种方法很难适应复杂环境下的扫描需求。
智能化技术可以通过机器学习和深度学习等算法，根据实际环境和扫描需求，自动学习和优化控制算法，实现更加精确和智能的控制。
2. 图像处理与识别激光振镜扫描系统通常用于光学成像，需要对扫描到的图像进行处理和识别。
智能化技术可以利用图像处理算法和模式识别算法，实现自动图像分割、边缘提取、目标识别等功能，大大提高图像处理的速度和精度。
3. 自动校准与优化激光振镜扫描系统在长时间使用过程中，由于镜头、镜片等部件的磨损和变形，会导致系统性能下降或者失调。
智能化技术可以通过传感器和反馈机制，实时监测和分析系统的性能，自动调整和优化系统参数，保持系统的准确性和稳定性。
二、激光振镜扫描系统智能化研究的挑战与解决方案1. 复杂的环境条件激光振镜扫描系统在实际应用中，常常会面临复杂的环境条件，如光照不均匀、噪声干扰、目标多样性等。
智能化技术需要克服这些困难，通过数据预处理和特征提取等方法，提高系统的适应性和鲁棒性。
2. 数据量大且复杂激光振镜扫描系统产生的数据量庞大且复杂，智能化技术需要有效地处理和分析这些数据，提取有用信息。
传感器和网络技术的发展为智能化技术提供了更好的数据获取和存储能力，但仍需要更高效的算法和方法来处理和分析数据。
3. 系统稳定性和可靠性要求高激光振镜扫描系统的稳定性和可靠性对于其应用效果至关重要。
基于Elman神经网络的振镜扫描系统误差校正技术研究陈小明;洪军;阎海红;卢秉恒【期刊名称】《西安交通大学学报》【年(卷),期】2006(040)005【摘要】为了消除激光快速成型机中振镜扫描系统的非线性扫描误差,以提高系统的扫描精度,提出了运用神经网络校正激光振镜扫描系统误差的方法.通过对BP神经网络、径向基神经网络和Elman神经网络3种不同网络的对比分析,运用Elman 神经网络训练有限个标定坐标点的误差补偿值,构造全视场误差补偿曲面,然后对视场坐标进行校正补偿.通过实例分析,测试件在x、y方向的尺寸均方根误差由原来的0.229 6 mm、0.210 7 mm分别减小到0.023 2 mm和0.026 5 mm.实验结果表明,采用Elman神经网络构造振镜扫描系统误差补偿曲面,对振镜扫描系统进行动态误差校正,可以显著提高快速成型机的扫描精度.【总页数】4页(P587-590)【作者】陈小明;洪军;阎海红;卢秉恒【作者单位】西安交通大学机械制造系统工程国家重点实验室,710049,西安;西安交通大学机械制造系统工程国家重点实验室,710049,西安;西安交通大学机械制造系统工程国家重点实验室,710049,西安;西安交通大学机械制造系统工程国家重点实验室,710049,西安【正文语种】中文【中图分类】TN249【相关文献】1.基于小波包与Elman神经网络的气力提升装置流型识别技术研究 [J], 唐川林;汪志能;胡东;周枫林2.3维激光振镜扫描系统的关键技术研究 [J], 文世峰;史玉升;谢军;蔡道生3.基于改进Elman神经网络的语音情感识别技术研究 [J], 王颖4.基于神经网络的振镜式线结构光三维测量系统的标定 [J], 杨林林;杨树明5.基于神经网络的主动隔振控制技术研究 [J], 束立红;张磊;付永领;刘永光因版权原因，仅展示原文概要，查看原文内容请购买。
激光振镜校正方法
嘿，朋友们！今天咱就来聊聊激光振镜校正方法，这可真是个超级重要的事儿呢！
你想想看啊，要是激光振镜没校正好，那会出现啥情况？就好比你走路歪歪斜斜的，能走到目的地吗？肯定不行呀！就像我之前遇到过的一次，没好好校正激光振镜，结果整个工作都乱套了，哎呀，那叫一个郁闷呐！
那怎么校正呢？首先，咱得找个安静、干净的地方，可不能在乱七八糟的环境里搞这个。
然后呢，把那些需要的工具都准备好，就像战士上战场得带齐装备一样。
接着，按照步骤一步一步来，可别着急，一着急就容易出错。
比如说，调节那个螺丝的时候，就得慢慢来，轻轻拧，要是太用力了，那不就坏事儿啦！“老张，你说是不是这么个理儿啊！”“没错没错，我之前就粗心大意搞砸过一次。
”这就是教训呀。
咱再类比一下哈，激光振镜校正就像是给汽车做保养，你得精心呵护，它才能好好工作呀。
要是随随便便应付，那后果可不堪设想。
还有哦，校正的过程中一定要仔细观察，一旦发现有不对劲的地方，赶紧调整。
“嘿，小王，那次你就是太大意了，都没注意到有问题。
”“哎呀，别提了，我下次一定注意。
”
总之呢，激光振镜校正方法可得认真对待，不能马虎。
这不仅关系到工作的效率和质量，还关系到我们能不能顺利完成任务呢。
大家可都得牢记在心呀！。
振镜同轴系统视觉校正方法
振镜同轴系统的视觉校正是确保系统能够准确捕捉和跟踪目标的重要步骤。
以下是一些常见的振镜同轴系统视觉校正方法：
1. 相机标定：通过对相机进行标定，可以获取相机的内参和外参参数，包括焦距、主点坐标、畸变系数等。
这些参数可以用于纠正图像的失真和进行三维重建。
2. 光学中心校准：确定振镜系统的光学中心，使其与相机的光轴重合。
这可以通过调整振镜的位置或角度来实现。
3. 畸变校正：由于透镜的光学特性，图像可能会出现畸变。
可以使用畸变校正算法来纠正这些畸变，使图像更加真实和准确。
4. 聚焦校正：确保目标在图像中清晰对焦。
可以通过自动或手动对焦方法来调整相机的焦距，以获得清晰的图像。
5. 亮度和对比度校正：根据实际场景，可能需要对图像的亮度和对比度进行调整，以使目标更加明显和易于识别。
6. 软件校准：利用图像处理软件，可以对图像进行进一步的校准和处理。
例如，进行阈值分割、形态学操作、特征提取等，以提高
目标的检测和跟踪精度。
