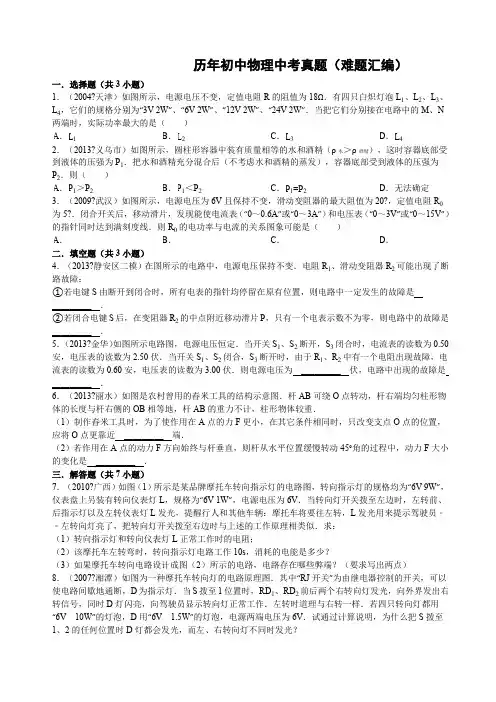

历年初中物理中考真题（难题汇编）
一．选择题（共3小题）
1．（2004•天津）如图所示，电源电压不变，定值电阻R的阻值为18Ω．有四只白炽灯泡L1、L2、L3、L4，它们的规格分别为“3V 2W”、“6V 2W”、“12V 2W”、“24V 2W”．当把它们分别接在电路中的M、N两端时，实际功率最大的是（）
A．L1B．L2C．L3D．L4
2．（2013•义乌市）如图所示，圆柱形容器中装有质量相等的水和酒精（ρ水＞ρ酒精），这时容器底部受到液体的压强为P1．把水和酒精充分混合后（不考虑水和酒精的蒸发），容器底部受到液体的压强为P2．则（）
A．P1＞P2B．P1＜P2C．P12D．无法确定
3．（2009•武汉）如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～3V”或“0～15V”）的指针同时达到满刻度线．则R0的电功率与电流的关系图象可能是（）
A．B．C．D．
二．填空题（共3小题）
4．（2013•静安区二模）在图所示的电路中，电源电压保持不变．电阻R1、滑动变阻器R2可能出现了断路故障：
①若电键S由断开到闭合时，所有电表的指针均停留在原有位置，则电路中一定发生的故障是．
②若闭合电键S后，在变阻器R2的中点附近移动滑片P，只有一个电表示数不为零，则电路中的故障是．
5．（2013•金华）如图所示电路图，电源电压恒定．当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏．当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏．则电源电压为伏，电路中出现的故障是．
6．（2013•丽水）如图是农村曾用的舂米工具的结构示意图．杆可绕O点转动，杆右端均匀柱形物体的长度与杆右侧的相等地，杆的重力不计，柱形物体较重．
（1）制作舂米工具时，为了使作用在A点的力F更小，在其它条件相同时，只改变支点O点的位置，应将O点更靠近端．
（2）若作用在A点的动力F方向始终与杆垂直，则杆从水平位置缓慢转动45°角的过程中，动力F大小的变化是．
三．解答题（共7小题）
7．（2010•广西）如图（1）所示是某品牌摩托车转向指示灯的电路图，转向指示灯的规格均为“6V 9W”，仪表盘上另装有转向仪表灯L，规格为“6V 1W”，电源电压为6V．当转向灯开关拨至左边时，左转前、后指示灯以及左转仪表灯L发光，提醒行人和其他车辆：摩托车将要往左转，L发光用来提示驾驶员﹣﹣左转向灯亮了，把转向灯开关拨至右边时与上述的工作原理相类似．求：
（1）转向指示灯和转向仪表灯L正常工作时的电阻；
（2）该摩托车左转弯时，转向指示灯电路工作10s，消耗的电能是多少？
（3）如果摩托车转向电路设计成图（2）所示的电路，电路存在哪些弊端？（要求写出两点）
8．（2007•湘潭）如图为一种摩托车转向灯的电路原理图．其中“开关”为由继电器控制的开关，可以使电路间歇地通断，D为指示灯．当S拨至1位置时，1、2前后两个右转向灯发光，向外界发出右转信号，同时D灯闪亮，向驾驶员显示转向灯正常工作．左转时道理与右转一样．若四只转向灯都用“6V 10W”的灯泡，D用“6V 1.5W”的灯泡，
电源两端电压为6V．试通过计算说明，为什么把S拨至1、2的任何位置时D灯都会发光，而左、右转向灯不同时发光？
9．（2013•静安区一模）在如图所示的电路中，电源电压保持不变．电阻R1、R2可能出现了断路故障，当电键S闭合后，三个电表中示数一定等于零的电表是表，一定大于零的电表是表．
10．（2013•金华）如图是农村曾用的舂米工具的结构示意图．杆可绕O点转动，杆右端均匀柱形物体的长度与杆右侧的相等，杆的重力不计，柱形物体较重．
（1）若作用在A点的动力F方向始终竖直向下，则杆从水平位置缓慢转动10°角的过程中，动力F大小的变化是．（2）若作用在A点的动力F方向始终与杆垂直，则杆从水平位置缓慢转动45°角的过程中，动力F大小的变化是．
11．（2013•金华）某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：
A、电源（电压恒定9伏）
B、电流表（量程0～0.6安）
C、电压表（量程0～3伏）
D、开关、导线若干
E、滑动变阻器（最大电阻10欧，额定电流1.5安）
F、滑动变阻器（最大电阻20欧，额定电流1.5安）
G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）
（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．
（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．
（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．
12．（2008•丰台区一模）小明学了力学知识后，做了如下实验．他用方向不变的水平拉力F拉动放在水平地面上的物体，如图甲，并测出了物体的速度大小，绘制了图中的乙丙两图，乙图表示F与时间t的关系，丙图表示物体的运动速度v与时间t的关系，结合已知条件及两图象可知，当3.5s时，物体受到的摩擦力为N，如物体继续以此速度行驶10s，F做功J．
13．电动自行车越来越受到人们的青睐，不少人用电动自行车替代了摩托车．电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄电池对车上的电动车供电，电动机为车提供动力．下表是某品牌电动自行车的一些主要技术参数：
最高车速≤30 一次充电连续行驶里程50
蓄电池工作电压36V 充电时间8h
一次充电耗电量0.6 电动机效率75%
质量40 最大骑行噪声≤62
若质量是60的人骑电动自行车在水平路面上以6的速度匀速行驶时，受到的阻力是人与车总重的0.02倍，取10．求：
（1）行驶10分钟，电动机对自行车做的功．
（2）通过电动机线圈的电流．
（3）若摩托车百公里耗油2.5L，每升油4.65元，照明用电每度0.52元，试比较说明使用电动自行车与摩托车哪种更经济．
（4）比较摩托车和电动车的优缺点．
（5）行驶过程中每个轮胎与地面的接触面积为0.005m2，试计算行驶过程中地面受到的压强是多大？
（6）以上述速度行驶，一次充满电最多能行驶多远？
