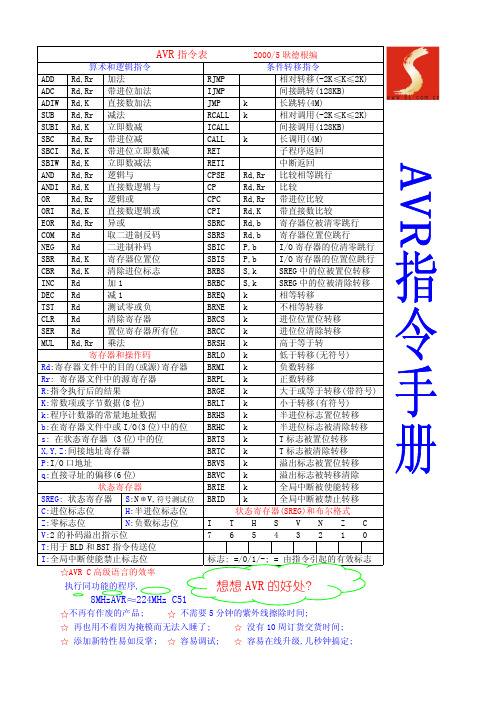

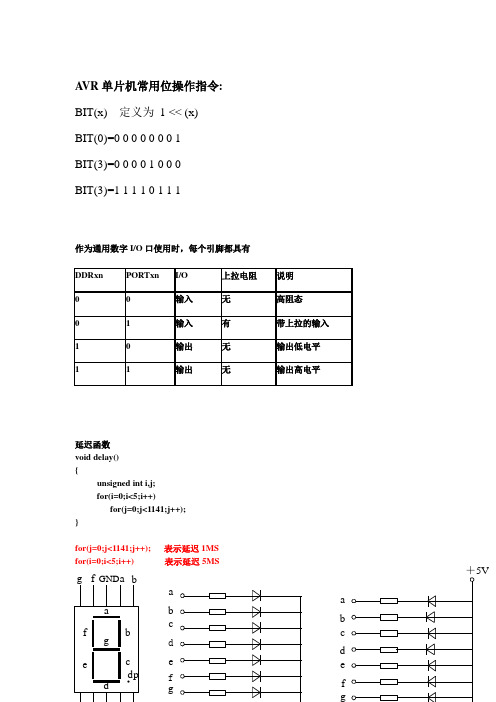

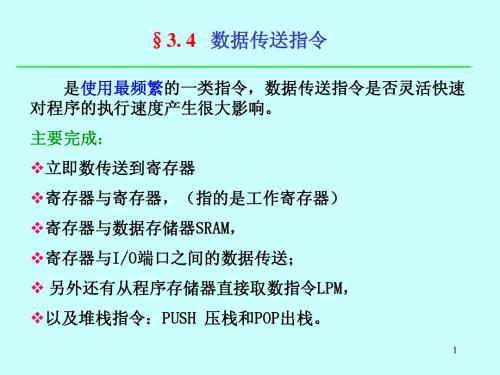

(-2K 28KB)(-2K 28KB) 执行同功能的程序 8MHzAVR 224MHz C5不再有作废的产品; 不需要5分钟的紫外线擦除时间;再也用不着因为掩模而无法入睡了;没有10周订货交货时间; 添加新特性易如反掌;容易调试;容易在线升级,几秒钟搞定;AVR指令表2000/5耿德根编数据传送指令位指令和位测试指令MOV Rd,Rr寄存器拷贝LSL Rd逻辑左移LDI Rd,K装入立即数LSR Rd逻辑右移LDS Rd,K直接从SRAM装入ROL Rd通过进位左循环LD Rd,X X变址间接装入R ROR Rd通过进位右循环LD Rd,X+X变址ASR Rd算术右移LD Rd,-X X变址SWAP s半字节交换LD Rd,Y Y变址BSET s置状态寄存器的位LD Rd,Y+Y变址BCLR s SREG中的位清除LD Rd,-Y Y变址SBI P,b置I/O寄存器的位LDD Rd,Y+q Y变址间接装入R CBI P,b清I/O寄存器的位LD Rd,Z Z变址BST Rr,b R中位到SREG中T标志LD Rd,Z+Z变址BLD Rd,b SREG中T标志到R某位LD Rd,-Z Z变址SEC置位进位标志LDD Rd,Z+q Z变址CLC清除进位标志STS K,Rr R数据直接送SRAM SEN置位负数标志ST X,Rr X变址间接装入SRAM CLN清除负数标志ST X+,Rr X变址SEZ置位零标志ST-X,Rr X变址CLZ清零标志位ST Y,Rr Y变址SEI置位全局中断标志ST Y+,Rr Y变址CLI清除全局中断标志ST-Y,Rr Y变址SES置位符号标志STD Y+q,Rr变址间接装入SRAM CLS清除符号标志ST Z,Rr Z变址SEV置位溢出标志位ST Z+,Rr Z变址CLV清除溢出标志ST-Z,Rr Z变址SET置位T标志STD Z+q,Rr Z变址CLT清除T标志LPM装入程序存储器SEH置位半进位标志IN Rd,P I/O口数据装入到R CLH清除半进位标志OUT P,Rr寄存器数据送I/O口NOP空操作PUSH Rr压寄存器到堆栈SLEEP休眠POP Rd堆栈弹出到寄存器WDR看门狗复位汇编器伪指令(伪指令前必须加“ ..” ).BYTE-- 保存寄节到变量.CSEG-- 代码段.DB-- 字节常数.EXIT-- 退出文件.DEF-- 设置寄存器的符号名.INCLUDE--包括号外的文件.DEVICE--定义被汇编的器件.LIST-- 打开列表文件生成器.DSEG-- 数据段.LISTMAC--打开宏表达式.DW-- 字常数.MACR O-- 宏开始.ENDMACRO--宏结束.NOLIST-- 关闭列表文件生成器.EQU-- 设置符号相等于一个表达式.ORG-- 设置程序起始位置.ESEG-- EPROM段.SET-- 设置一个与表达式相等的符号A VR ICE200在线仿真器双龙电子为中国大陆总代理ICE200可仿真的器件为A T90S1200/2313/2333/4433/4414/8515/4434/8535及A Ttiny10/11/12由于仿真器的电源不对外所以ICE200也支持低电压器件A T90S I/O空间定义十六进制地址名称AT90SMEG103名称AT90S1200名称AT90S8515功能(对应8515名称,*为对应MEG103)$3F($5F)SREG SREG SREG状态寄存器$3E($5E)SPH SPH堆栈指针高$3D($5D)SPL SPL堆栈指针低$3C($5C)XDIV XTAL分频控制器 *$3B($5B)RAMPZ GIMSK GIMSK通用中断屏蔽寄存器$3A($5A)EICR GIFR通用中断标态寄存器$39($59)EIMSK TIMSK TIMSK定时器/计数器中断屏敝寄存器$38($58)EIFR TIFR TIFR定时器/计数器中断标志寄存器$37($57)TIMSK定时器/计数器中断屏敝寄存器 * $36($56)TIFR定时器/计数器中断标志寄存器 * $35($55)MCUCR MCUCR MCUCR MCU通用控制寄存器$34($54)MCUSR MCU通用控制寄存器 *$33($53)TCCR0TCCR0TCCR0定时器/计数器0控制寄存器$32($52)TCNT0TCNT0TCNT0定时器/计数器0(8位)$31($51)OCR0定时器/计数器0输出比较寄存器 * $30($50)ASSR异步方式状态寄存器 *$2F($4F)TCCR1A TCCR1A定时器/计数器1控制寄存器A$2E($4E)TCCR1B TCCR1B定时器/计数器1控制寄存器B$2D($4D)TCNT1H TCNT1H定时器/计数器1高字节$2C($4C)TCNT1L TCNT1L定时器/计数器1低字节$2B($4B)OCR1AH OCR1AH定时器/计数器1输出比较寄存器A高字节$2A($4A)OCR1AL OCR1AL定时器/计数器1输出比较寄存器A低字节$29($49)OCR1BH OCR1BH定时器/计数器1输出比较寄存器B高字节$28($48)OCR1BL OCR1BL定时器/计数器1输出比较寄存器B低字节$27($47)ICR1H定时器/计数器1输入捕获寄存器高字节 * $26($46)ICR1L定时器/计数器1输入捕获寄存器低字节 * $25($45)TCCR2ICR1H T/C1输入捕获寄存器高字节$24($44)TCNT2ICR1L T/C1输入捕获寄存器低字节$23($43)OCR2定时器/计数器2输出比较寄存器 * $22($42)$21($41)WDTCR WDTCR WDTCR看门狗定时控制寄存器$20($40)$1F($3F)EEARH EEARH EPROM地址寄存器高字节$1E($3E)EEARL EEAR EEARL EPROM地址寄存器低字节$1D($3D)EEDR EEDR EEDR EPROM数据寄存器$1C($3C)EECR EECR EECR EPROM控制寄存器$1B($3B)PORTA PORTA A口数据寄存器$1A($3A)DDRA DDRA A口数据方向寄存器$19($39)PINA PINA A口输入脚$18($38)PORTB PORTB PORTB B口数据寄存器$17($37)DDRB DDRB DDRB B口数据方向寄存器$16($36)PINB PINB PINB B口输入脚$15($35)PORTC PORTC C口数据寄存器$14($34)ODRC C口数据方向寄存器$13($33)PINC C口输入脚$12($32)P0RTD PORTD PORTD D口数据寄存器$11($31)DDRD DDRD DDRD D口数据方向寄存器$10($30)PIND PIND PIND D口输入脚$0F($2F)SPOR SPOR SPI I/O数据寄存器$0E($2E)SPSR SPSR SPI状态寄存器$0D($2D)SPCR SPCR SPI控制寄存器$0C($2C)UDR UDR UART I/O数据寄存器$0B($2B)USR USR UART状态寄存器$0A($2A)UCR UCR UART控制寄存器$09($29)UBRR UBRR UART波特率寄存器$08($28)ACSR ACSR ACSR模拟比较控制和状态寄存器$07($27)ADMUX ADC多路选择寄存器 *$06($26)ADCSR ADC状态和控制寄存器 *$05($25)ADCH ADC数据寄存器高 *$04($24)ADCL ADC数据寄存器低 *$03($23)PORIE E口数据寄存器 *$02($22)DDRE E口数据方向寄存器 *$01($21)PINE E口输入脚 *$00($20)PINF F口输入脚 *复位和中断向量向量号程序地址源源中断定义1$000/RESET/RESET硬件脚和看门狗复位2$001INT0INT0外部中断请求03$002INT1INT1外部中断请求14$003TIMER1 CAPT TIMER1 CAPT定时器/计数器1捕获事件5$004TIMER1 COMPA TIMER1 COMPA定时器/计数器1比较匹配A6$005TIMER1 COMPB TIMER1 COMPB定时器/计数器1比较匹配B7$006TIMER1 OVF TIMER1 OVF定时器/计数器1溢出8$007TIMER0 OVF TIMER0 OVF定时器/计数器0溢出9$008SPI,STC SPI,STC串行传送完成10$009UART,RX UART,RX UART,RX完成11$00A UART,UDRE UART,UDRE UART数据寄存器空12$00B UART,TX UART,TX UART,TX完成13$00C ANA_COMP ANA_COMP模拟比较器OK-AVR万用串行下载开发实验板OK-AVR万用串行下载开发实验板,采用双龙电子公司的专利技术(专利号:98226094.6),是为ATMEL公司的AVR单片机特别研制的廉价的万用串行下载开发实验工具该板适用于ATMEL公司所有具有串行下载功能的AVR单片机,同时还可做AVR单片机的I/O口A/D D/A音频输出等实验本公司随机提供了ATMEL的集成模拟仿真调试软件,对初学AVR 单片机的设计者,可暂时节省购买较昂贵的实时仿真器及万用编程器的费用; OK-AVR万用串行下载开发实验板有CZ1电源及通讯下载用插座,LED电源指示,下载通讯工作指示;附AVR单片机8根下载信号线; AVR单片机四种DIP封装器件下载锁紧插座;WR划线电位器可作为模拟信号输入用,有音响器,另有用户器件扩展区,焊接你实验需要的器件;AVR集成软件包包括: AVR Assembler 1.30编译器; AVR Studio 3.00; AVR Prog;送一片AT90S1200单片机及集成软件AVR单片机数据资料OK-AVR下载开发实验板使用说明等光盘AVR单片机可下载器件:90S120090S231390S2323/90LS232390S2343/90LS234390S2333/90LS233390S4433/90LS443390S441490LS851590S4434/90LS443490S8535/90LS853590S8555ATtiny10/11/12/15MEGA103/603/161/163(适用所有串行下载信号线的AVR单片机)。

avr单片机指令集AVR单片机指令集指令集概述指令,操作数,说明,操作标志# ,时钟数算数和逻辑指令ADD Rd, Rr 无进位加法Rd ← Rd + Rr Z,C,N,V,H 1ADC Rd, Rr 带进位加法Rd ← Rd + Rr + C Z,C,N,V,H 1ADIW Rdl,K 立即数与字相加Rdh:Rdl ← Rdh:Rdl + K Z,C,N,V,S 2SUB Rd, Rr 无进位减法Rd ← Rd - Rr Z,C,N,V,H 1SUBI Rd, K 减立即数Rd ← Rd - K Z,C,N,V,H 1SBC Rd, Rr 带进位减法Rd ← Rd - Rr - C Z,C,N,V,H 1SBCI Rd, K 带进位减立即数Rd ← Rd - K - C Z,C,N,V,H 1SBIW Rdl,K 从字中减立即数Rdh:Rdl ← Rdh:Rdl - K Z,C,N,V,S 2 AND Rd, Rr 逻辑与Rd ← Rd ? Rr Z,N,V 1ANDI Rd, K 与立即数的逻辑与操作Rd ← Rd ? K Z,N,V 1OR Rd, Rr 逻辑或Rd ← Rd v Rr Z,N,V 1ORI Rd, K 与立即数的逻辑或操作Rd ← Rd v K Z,N,V 1EOR Rd, Rr 异或Rd ← Rd ⊕ Rr Z,N,V 1COM Rd 1 的补码Rd ← 0xFF ? Rd Z,C,N,V 1NEG Rd 2 的补码Rd ← 0x00 ? Rd Z,C,N,V,H 1SBR Rd,K 设置寄存器的位Rd ← Rd v K Z,N,V 1CBR Rd,K 寄存器位清零Rd ← Rd ? (0xFF - K) Z,N,V 1INC Rd 加一操作Rd ← Rd + 1 Z,N,V 1DEC Rd 减一操作Rd ← Rd ? 1 Z,N,V 1TST Rd 测试是否为零或负Rd ← Rd ? Rd Z,N,V 1CLR Rd 寄存器清零Rd ← Rd ⊕ Rd Z,N,V 1SER Rd 寄存器置位Rd ← 0xFF None 1MUL Rd, Rr 无符号数乘法R1:R0 ← Rd x Rr Z,C 2MULS Rd, Rr 有符号数乘法R1:R0 ← Rd x Rr Z,C 2MULSU Rd, Rr 有符号数与无符号数乘法R1:R0 ← Rd x Rr Z,C 2 FMUL Rd, Rr 无符号小数乘法R1:R0 ← (Rd x Rr) << 1 Z,C 2FMULS Rd, Rr 有符号小数乘法R1:R0 ← (Rd x Rr) << 1 Z,C 2FMULSU Rd, Rr 有符号小数与无符号小数乘法R1:R0 ← (Rd x Rr) << 1 Z,C 2跳转指令RJMP k 相对跳转PC ← PC + k + 1 无2IJMP 间接跳转到(Z) PC ← Z 无2RCALL k 相对子程序调用PC ← PC + k + 1 无3ICALL 间接调用(Z) PC ← Z 无3RET 子程序返回PC ← STACK 无4RETI 中断返回PC ← STACK I 4CPSE Rd,Rr 比较，相等则跳过下一条指令if (Rd = Rr) PC ← PC + 2 or 3 无1 /2 / 3CP Rd,Rr 比较Rd ? Rr Z, N,V,C,H 1CPC Rd,Rr 带进位比较Rd ? Rr ? C Z, N,V,C,H 1CPI Rd,K 与立即数比较Rd ? K Z, N,V,C,H 1SBRC Rr, b 寄存器位为"0” 则跳过下一条指令if (Rr(b)=0) PC ← PC + 2 or 3 无1 / 2 / 3SBRS Rr, b 寄存器位为"1” 则跳过下一条指令if (Rr(b)=1) PC ← PC + 2 or 3 无1 / 2 / 3SBIC P, b I/O 寄存器位为"0” 则跳过下一条指令if (P(b)=0) PC ← PC + 2 or 3 无1 / 2 / 3SBIS P, b I/O 寄存器位为"1” 则跳过下一条指令if (P(b)=1) PC ← PC + 2 or 3 无1 / 2 / 3BRBS s, k 状态寄存器位为"1” 则跳过下一条指令if (SREG(s) = 1) then PC←PC+k + 1 无1 / 2BRBC s, k 状态寄存器位为"0” 则跳过下一条指令if (SREG(s) =0) then PC←PC+k + 1 无1 / 2BREQ k 相等则跳转if (Z = 1) then PC ← PC + k + 1 无1 / 2BRNE k 不相等则跳转if (Z = 0) then PC ← PC + k + 1 无1 / 2 BRCS k 进位位为"1” 则跳转if (C = 1) then PC ← PC + k + 1 无1 / 2 BRCC k 进位位为"0” 则跳转if (C = 0) then PC ← PC + k + 1 无1 / 2 BRSH k 大于或等于则跳转if (C = 0) then PC ← PC + k + 1 无1 / 2 BRLO k 小于则跳转if (C = 1) then PC ← PC + k + 1 无1 / 2BRMI k 负则跳转if (N = 1) then PC ← PC + k + 1 无1 / 2BRPL k 正则跳转if (N = 0) then PC ← PC + k + 1 无1 / 2BRGE k 有符号数大于或等于则跳转if (N ⊕ V= 0) then PC ← PC + k + 1 无1 / 2BRLT k 有符号数负则跳转if (N ⊕ V= 1) then PC ← PC + k + 1 无1 / 2 BRHS k 半进位位为"1” 则跳转if (H = 1) then PC ← PC + k + 1 无1 / 2 BRHC k 半进位位为"0” 则跳转if (H = 0) then PC ← PC + k + 1 无1 / 2 BRTS k T 为"1” 则跳转if (T = 1) then PC ← PC + k + 1 无1 / 2 BRTC k T 为"0” 则跳转if (T = 0) then PC ← PC + k + 1 无1 / 2 BRVS k 溢出标志为"1” 则跳转if (V = 1) then PC ← PC + k + 1 无1 / 2 BRVC k 溢出标志为"0” 则跳转if (V = 0) then PC ← PC + k + 1 无1 / 2 274 ATmega8(L)2486N–AVR–07/04指令操作数说明操作标志# 时钟数BRIE k 中断使能再跳转if ( I = 1) then PC ← PC + k + 1 无1 / 2 BRID k 中断禁用再跳转if ( I = 0) then PC ← PC + k + 1 无1 / 2数据传送指令MOV Rd, Rr 寄存器间复制Rd ← Rr 无1MOVW Rd, Rr 复制寄存器字Rd+1:Rd ← Rr+1:Rr 无1LDI Rd, K 加载立即数Rd ← K 无1LD Rd, X 加载间接寻址数据Rd ← (X) 无2LD Rd, X+ 加载间接寻址数据，然后地址加一Rd ← (X), X ← X + 1 无2 LD Rd, - X 地址减一后加载间接寻址数据X ← X - 1, Rd ← (X) 无2LD Rd, Y 加载间接寻址数据Rd ← (Y) 无2LD Rd, Y+ 加载间接寻址数据，然后地址加一Rd ← (Y), Y ← Y + 1 无2 LD Rd, - Y 地址减一后加载间接寻址数据Y ← Y - 1, Rd ← (Y) 无2LDD Rd,Y+q 加载带偏移量的间接寻址数据Rd ← (Y + q) 无2LD Rd, Z 加载间接寻址数据Rd ← (Z) 无2LD Rd, Z+ 加载间接寻址数据，然后地址加一Rd ← (Z), Z ← Z+1 无2LD Rd, -Z 地址减一后加载间接寻址数据Z ← Z - 1, Rd ← (Z) 无2LDD Rd, Z+q 加载带偏移量的间接寻址数据Rd ← (Z + q) 无2 LDS Rd, k 从SRAM 加载数据Rd ← (k) 无2ST X, Rr 以间接寻址方式存储数据(X) ← Rr 无2ST X+, Rr 以间接寻址方式存储数据，然后地址加一(X) ← Rr, X ← X + 1 无2ST - X, Rr 地址减一后以间接寻址方式存储数据X ← X - 1, (X) ← Rr 无2 ST Y, Rr 加载间接寻址数据(Y) ← Rr 无2ST Y+, Rr 加载间接寻址数据，然后地址加一(Y) ← Rr, Y ← Y + 1 无2ST - Y, Rr 地址减一后加载间接寻址数据Y ← Y - 1, (Y) ← Rr 无2 STD Y+q,Rr 加载带偏移量的间接寻址数据(Y + q) ← Rr 无2ST Z, Rr 加载间接寻址数据(Z) ← Rr 无2ST Z+, Rr 加载间接寻址数据，然后地址加一(Z) ← Rr, Z ← Z + 1 无2ST -Z, Rr 地址减一后加载间接寻址数据Z ← Z - 1, (Z) ← Rr无2 STD Z+q,Rr 加载带偏移量的间接寻址数据(Z + q) ← Rr 无2STS k, Rr 从SRAM 加载数据(k) ← Rr 无2LPM 加载程序空间的数据R0 ← (Z) 无3LPM Rd, Z 加载程序空间的数据Rd ← (Z) 无3LPM Rd, Z+ 加载程序空间的数据，然后地址加一Rd ← (Z), Z ← Z+1 无3 SPM 保存程序空间的数据(Z) ← R1:R0 无-IN Rd, P 从I/O 端口读数据Rd ← P 无1OUT P, Rr 输出端口P ← R r 无1PUSH Rr 将寄存器推入堆栈STACK ← Rr 无2POP Rd 将寄存器从堆栈中弹出Rd ← STACK 无2位和位测试指令SBI P,b I/O 寄存器位置位I/O(P,b) ← 1 无2CBI P,b I/O 寄存器位清零I/O(P,b) ← 0 无2LSL Rd 逻辑左移Rd(n+1) ← Rd(n), Rd(0) ← 0 Z,C,N,V 1LSR Rd 逻辑右移Rd(n) ← Rd(n+1), Rd(7) ← 0 Z,C,N,V 1ROL Rd 带进位循环左移Rd(0)←C,Rd(n+1)← Rd(n),C←Rd(7) Z,C,N,V 1ROR Rd 带进位循环右移Rd(7)←C,Rd(n)← Rd(n+1),C←Rd(0) Z,C,N,V 1 ASR Rd 算术右移Rd(n) ← Rd(n+1), n=0..6 Z,C,N,V 1 SWAP Rd 高低半字节交换Rd(3..0)←Rd(7..4),Rd(7..4)←Rd(3..0) 无1 BSET s 标志置位SREG(s) ← 1 SREG(s) 1BCLR s 标志清零SREG(s) ← 0 SREG(s) 1BST Rr, b 从寄存器将位赋给T T ← Rr(b) T 1 BLD Rd, b 将T 赋给寄存器位Rd(b) ← T 无1 SEC 进位位置位C ← 1 C 1CLC 进位位清零C ← 0 C 1SEN 负标志位置位N ← 1 N 1CLN 负标志位清零N ← 0 N 1SEZ 零标志位置位Z ← 1 Z 1CLZ 零标志位清零Z ← 0 Z 1SEI 全局中断使能I ← 1 I 1CLI 全局中断禁用I ← 0 I 1SES 符号测试标志位置位S ← 1 S 1CLS 符号测试标志位清零S ← 0 S 1SEV 2 的补码溢出标志置位V ← 1 V 1CLV 2 的补码溢出标志清零V ← 0 V 1SET SREG 的T 置位T ← 1 T 1指令集概述275ATmega8(L)2486N–AVR–07/04指令操作数说明操作标志# 时钟数CLT SREG 的T 清零T ← 0 T 1SEH SREG 的半进位标志置位H ← 1 H 1CLH SREG 的半进位标志清零H ← 0 H 1MCU 控制指令NOP 空操作无1SLEEP 休眠( 见对睡眠功能的特殊说明) 无1WDR 复位看门狗( 见对WDR/timer 的特殊说明) 无1。

算术和逻辑指令•ADD 加法•ADC 带进位加•ADIW 加立即数•SUB 减法•SUBI 减立即数•SBC 带进位减•SBCI 带C 减立即数•SBIW 减立即数•AND 与•ANDI 与立即数•OR 或•ORI 或立即数•EOR 异或•COM 取反•NEG 取补•SBR 寄存器位置位•CBR 寄存器位清零•INC 加1•DEC 减1•TST 测试零或负•CLR 寄存器清零•SER 寄存器置FF•MUL 乘法•MULS 有符号数乘法•MULSU 有(无)符号数乘法•FMUL 小数乘法•FMULS 有符号数乘法•FMULSU 有(无)符号小数乘法条件转移指令•RJMP 相对转移•IJMP 间接转移•JMP 长转移•RCALL 相对调用•ICALL 间接调用•CALL 长调用•RET 子程序返回•RETI 中断返回•CPSE 比较相等跳行•CP 比较•CPC 带进位比较•CPI 带立即数比较•SBRC 位清零跳行•SBRS 位置位跳行•SBIC I/O 位清零跳行•SBIS I/O 位置位跳行•BRBS SREG 位置位转•BRBC SREG 位清零转•BREQ 相等转移•BRNE 不相等转移•BRCS C 置位转•ELPM 扩展装载程序存储器•EIJMP 扩展间接跳转•ESPM 扩展存储程序存储器•EICALL延长间接调用子程序•BRCC C 清零转•BRSH 转•BRLO 小于转(无符号)•BRMI 负数转移•BRPL 正数转移•BRGE 转(带符号)•BRLT 小于转(带符号)•BRHS H 置位转移•BRHC H 清零转移•BRTS T 置位转移•BRTC T 清零转移•BRVS V 置位转移•BRVC V 清零转移•BRIE 中断位置位转移•BRID 中断位清零转移数据传送指令•MOV 寄存器传送•MOVW 拷贝寄存器字•LDI 装入立即数•LD X X 间接取数•LD X+ X 间接取数后•LD -X X 间接取数先•LD Y Y 间接取数•LD Y+ Y 间接取数后+•LD –Y Y 间接取数先•LDD Yq Y 间接取数 q•LD Z Z 间接取数•LD Z+ Z 间接取数后•LD –Z Z 间接取数先•LDD Zq Z 间接取数 q•LDS 从SRAM 装入•ST X X 间接存数•ST X+ X 间接存数后•ST –X X 间接存数先•ST Y Y 间接存数•ST Y+ Y 间接存数后•ST –Y Y 间接存数先•STD Yq Y 间接存数 q•ST Z Z 间接存数•ST Z+ Z 间接存数后•ST –Z Z 间接存数先•STD Zq Z 间接存数 q•STS 数据送SRAM•LPM 装程序存储器•LPM Z Z•LPM Z+ Z+•SPM 存储程序存储器•IN I/O 口输入•OUT 送I/O 口•PUSH 压栈•POP 出栈位指令和位测试指令•SBI 置位I/O 位•CBI 清零I/O 位•LSL 左移•LSR 右移•ROL 带进位左循环•ROR 带进位右循环•ASR 算术右移•SWAP 半字节交换•BSET 置位SREG•BCLR 清零SREG•BST Rr 的b 位送T•BLD T 送Rr 的b 位•SEC 置位C•CLC 清零C•SEN 置位N•CLN 清零N•SEZ 置位Z•CLZ 清零Z•SEI 置位I•CLI 清零I•SES 置位S•CLS 清零S•SEV 置位V•CLV 清零V•SET 置位T•CLT 清零T•SEH 置位H•CLH 清零H•NOP 空操作•SLEEP 休眠•WDR 看门狗复位90 条指令器件：Attiny11/12/15/2289 条指令器件：AT90S1200118 条指令器件：AT90S2313/2323/2343/2333 AT90S4414/4433/4434/8515 AT90S8534/8535 121 条指令器件：ATmega603/103130 条指令器件：ATmega161。

AVR指令算术和逻辑指令 ESPM 扩展存储程序存储器位指令和位测试指令ADD 加法 EICALL延长间接调用子程序 SBI 置位I/O 位ADC 带进位加 BRCC C 清零转CBI 清零I/O 位ADIW 加立即数 BRSH 转LSL 左移SUB 减法 BRLO 小于转(无符号) LSR 右移SUBI 减立即数 BRMI 负数转移ROL 带进位左循环SBC 带进位减 BRPL 正数转移ROR 带进位右循环SBCI 带C 减立即数 BRGE 转(带符号) ASR 算术右移SBIW 减立即数 BRLT 小于转(带符号) SWAP 半字节交换AND 与 BRHS H 置位转移BSET 置位SREGANDI 与立即数 BRHC H 清零转移BCLR 清零SREGOR 或 BRTS T 置位转移BST Rr 的b 位送TORI 或立即数 BRTC T 清零转移BLD T 送Rr 的b 位EOR 异或 BRVS V 置位转移SEC 置位CCOM 取反 BRVC V 清零转移CLC 清零CNEG 取补 BRIE 中断位置位转移 SEN 置位NSBR 寄存器位置位 BRID 中断位清零转移 CLN 清零NCBR 寄存器位清零数据传送指令SEZ 置位ZINC 加1 MOV 寄存器传送 CLZ 清零ZDEC 减1 MOVW 拷贝寄存器字 SEI 置位ITST 测试零或负 LDI 装入立即数 CLI 清零ICLR 寄存器清零 LD X X 间接取数 SES 置位SSER 寄存器置FF LD X+ X 间接取数后 CLS 清零SMUL 乘法 LD -X X 间接取数先 SEV 置位VMULS 有符号数乘法 LD Y Y 间接取数 CLV 清零VMULSU 有(无)符号数乘法 LD Y+ Y 间接取数后+ SET 置位TFMUL 小数乘法 LD –Y Y 间接取数先 CLT 清零TFMULS 有符号数乘法 LDD Yq Y 间接取数 q SEH 置位HFMULSU 有(无)符号小数乘法 LD Z Z 间接取数 CLH 清零H条件转移指令 LD Z+ Z 间接取数后 NOP 空操作RJMP 相对转移 LD –Z Z 间接取数先 SLEEP 休眠IJMP 间接转移 LDD Zq Z 间接取数 q WDR 看门狗复位JMP 长转移 LDS 从SRAM 装入RCALL 相对调用 ST X X 间接存数 90 条指令器件( )ICALL 间接调用 ST X+ X 间接存数后 Attiny11/12/15/22CALL 长调用 ST –X X 间接存数先RET 子程序返回 ST Y Y 间接存数 89 条指令器件RETI 中断返回 ST Y+ Y 间接存数后 AT90S1200CPSE 比较相等跳行 ST –Y Y 间接存数先 118 条指令器件( )CP 比较 STD Yq Y 间接存数 q AT90S2313/2323/2343/2333CPC 带进位比较 ST Z Z 间接存数 AT90S4414/4433/4434/8515CPI 带立即数比较 ST Z+ Z 间接存数后 AT90S8534/8535SBRC 位清零跳行 ST –Z Z 间接存数先 121 条指令器件( )SBRS 位置位跳行 STD Zq Z 间接存数 q ATmega603/103SBIC I/O 位清零跳行 STS 数据送SRAM 130 条指令器件( )SBIS I/O 位置位跳行 LPM 装程序存储器 ATmega161BRBS SREG 位置位转 LPM Z Z 90 条指令= +89 条BRBC SREG 位清零转 LPM Z+ Z+ 118 条指令= + 90 条BREQ 相等转移 SPM 存储程序存储器 121 条指令= + 118 条BRNE 不相等转移 IN I/O 口输入 130 条指令= +121 条BRCS C 置位转 OUT 送I/O 口更详细资料阅ELPM 扩展装载程序存储器 PUSH 压栈英文指令表EIJMP 扩展间接跳转 POP 出栈。

AVR指令中使用的符号1、状态寄存器与标志位SREG： 8位状态寄存器，其中每一位的定义为：C：进位标志位Z：结果为零标志位N：结果为负数标志位V： 2的补码溢出标志位S： N⊕V，用于符号测试的标志位H：操作中产生半进位的标志位T：用于和BLD、BST指令进行位数据交换的位I：全局中断触发/禁止标志位2、寄存器和操作码Rd：目的（或源）寄存器，取值为R0～R31或R16～R31（取决于指令）。

Rr：源寄存器，取值为R0～R31。

A：I/O寄存器，取值为0～63或0～31（取决于指令）。

b： I/O寄存器中的指定位，常数（0～7）。

s：状态寄存器SREG中的指定位，常数（0～7）。

K：立即数，常数（0～255）。

k：地址常数，取值范围取决于指令。

q：地址偏移量常数（0～63）。

X、Y、Z：地址指针寄存器（X=R27:R26；Y=R29:R28；Z=R31:R30）。

3、堆栈STACK：作为返回地址和压栈寄存器的堆栈SP：堆栈STACK的指针AVR指令的寻址方式和寻址空间1、单寄存器直接寻址由指令指定一个寄存器的内容作为操作数，在指令中给出寄存器的直接地址，这种寻址方式称为单寄存器直接寻址。

单寄存器寻址的地址范围限制为通用工作寄存器组中的32个寄存器R0～R31，或后16个寄存器R16～R31。

例：INC Rd；操作：Rd←Rd+1。

INC R5；将寄存器R5内容加1回放。

2、双寄存器直接寻址双寄存器直接寻址方式与单寄存器直接寻址方式相似，它是将指令指出的两个寄存器Rd和Rr的内容作为操作数，而结果存放在Rd寄存器中。

指令中同时给出两个寄存器的直接地址，这种寻址方式称为双寄存器直接寻址。

双寄存器寻址的地址范围限制为通用工作寄存器组中的32个寄存器R0～R31，或后16个寄存器R16～R31，或后8个寄存器R16～R23（取决于不同指令）。

例：ADD Rd，Rr；操作：Rd←Rd+Rr。

ADD R0，R1；将R0和R1寄存器内容相加，结果回放R0。
