第3章 原理图设计实例

  • 格式：ppt
  • 大小：4.11 MB
  • 文档页数：47

下载文档原格式

  / 47

合集下载

电路设计第3章 层次原理图设计

电路设计第3章 层次原理图设计
第3章 层次原理图设计
第ห้องสมุดไป่ตู้章 层次原理图设计
3.1 有关层次原理图的概念
图纸符号：它代表了本图下一层的子图，每个图纸符号都与特定的 子图相对应，它相当于封装了子图中的所有电路，从而将一张原理图 简化为一个符号。 图纸入口：图纸符号的输入/输出端口。它是图纸符号所代表的下层 子图与其它电路连接的端口，其意义相当于标准元器件的引脚。 输入/输出端口：信号输入/输出的端口。它与“图纸入口”的区别 在于：“图纸入口”是指原理图中某个子图的输入/输出端口，而 “输入/输出端口”指的是当前原理图的输入/输出端口，他们处于不 同的级别。子图的输入/输出端口必须与代表它的图纸符号中的端口 相一致。 顶层原理图：由若干个图纸符号表示的电路图。 子图：图纸符号所对应的功能模块的电路图。
3.3.2. 从底层原理图切换到顶层原理图
具体操作步骤如下： (1) 在底层原理图的编辑界面中执行菜单命令“工具/改变设计层次”，或单击“原理图 标准”工具栏上的 按钮，启动改变设计层次命令。 (2) 移动光标到底层原理图中的任意一个I/O端口上单击鼠标左键，系统会自动切换到对 应的顶层原理图上。
第3章 层次原理图设计
第3章 层次原理图设计
3.2 层次原理图的设计
3.2.1 自顶向下设计层次原理图 3.2.2 自底向上设计层次原理图
第3章 层次原理图设计
3.3 层次原理图间的切换
3.3.1 从顶层原理图切换到底层原理图
具体操作步骤如下： (1) 在顶层原理图的编辑界面中执行菜单命令“工具/改变设计层次”，或单击“原理图 标准”工具栏上的 按钮，启动改变设计层次命令。 (2) 移动光标到绘图区中需要进行切换的图纸符号上单击鼠标左键，即可自动切换到对 应的底层电路图中。

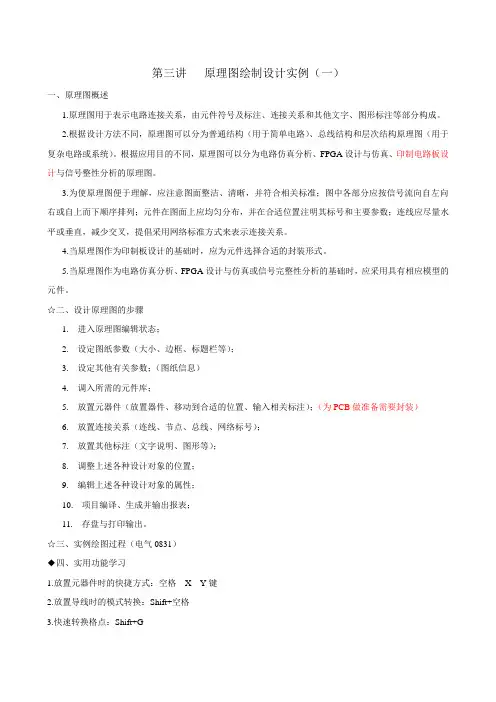

第3讲 原理图绘制设计实例(一)

第3讲 原理图绘制设计实例(一)

第三讲原理图绘制设计实例（一）
一、原理图概述
1.原理图用于表示电路连接关系，由元件符号及标注、连接关系和其他文字、图形标注等部分构成。

2.根据设计方法不同，原理图可以分为普通结构（用于简单电路）、总线结构和层次结构原理图（用于复杂电路或系统）。

根据应用目的不同，原理图可以分为电路仿真分析、FPGA设计与仿真、印制电路板设计与信号整性分析的原理图。

3.为使原理图便于理解，应注意图面整洁、清晰，并符合相关标准；图中各部分应按信号流向自左向右或自上而下顺序排列；元件在图面上应均匀分布，并在合适位置注明其标号和主要参数；连线应尽量水平或垂直，减少交叉，提倡采用网络标准方式来表示连接关系。

4.当原理图作为印制板设计的基础时，应为元件选择合适的封装形式。

5.当原理图作为电路仿真分析、FPGA设计与仿真或信号完整性分析的基础时，应采用具有相应模型的元件。

☆二、设计原理图的步骤
1.进入原理图编辑状态；
2.设定图纸参数（大小、边框、标题栏等）；
3.设定其他有关参数；（图纸信息）
4.调入所需的元件库；
5.放置元器件（放置器件、移动到合适的位置、输入相关标注）；（为PCB做准备需要封装）
6.放置连接关系（连线、节点、总线、网络标号）；
7.放置其他标注（文字说明、图形等）；
8.调整上述各种设计对象的位置；
9.编辑上述各种设计对象的属性；
10.项目编译、生成并输出报表；
11.存盘与打印输出。

☆三、实例绘图过程（电气0831）
◆四、实用功能学习
1.放置元器件时的快捷方式：空格X Y键
2.放置导线时的模式转换：Shift+空格
3.快速转换格点：Shift+G。

计算机网络技术基础教程(第3章)

计算机网络技术基础教程(第3章)

图3-11 多点连接
3.2.5 基带传输与频带传输 数据信号的传输方法有基带传输和频带传输两种。 1、基带传输 人们把矩形脉冲信号的固有频带称作基本频带（简称基带）。 基带传输是一种最基本的数据传输方式，它在发送端把信源 数据经过编码器变换，变为直接传输的基带信号，在接受端由解 码器恢复成与发送端相同的数据。 2、频带传输 应用模拟信道传输数据信号的方法称为频带传输。最常用的 方式是使用电话交换网，通过通信设备调制/解调器对传输信号 进行转换的通信。优点：价格便宜，易于实现；确定：速率低、 误码率高。
图3-14 PCM工作原理示意图
3.4 多路复用技术 多路复用技术就是把多个信号组合在一条物理信道上进行传 输，使多个计算机或终端设备共享信道资源，提供信道的利用率。 如图3-15所示：
图3-15 多路复用示意图
1、频分多路复用 频分多路复用(FDM)就是将一定带宽的信道分割为若干个有 较小频带的子信道，每个子信道供一个用户使用。 2、时分多路复用 时分多路复用(TDM)是将一条物理信道的传输时间分成若干 个时间片轮流地给多个信号源使用，每个时间片被复用的一路信 号占用。如图3-17所示。 3、波分多路复用 波分多路复用(WDM)是指在一根光纤上同时传输多个不同波 长的光载波的复用技术。通过WDM，可使原来在一根光纤上只能 传输光载波的单一光信道，变为可传输多个不同波长光载波的光 信道，使得光纤的传输能力成倍增加。有点见书64-65页。
图3-12 模拟数据信号的编码方法
3.3.2数字数据编码方法 数字数据编码方法，即数字数据转换为数字信号编码 的方法。 在基带传输中数字数据信号的编码方法有以下几种： 1、非归零编码 非归零编码是用低电平表示逻辑“0”，用高电平表示逻 辑“1”的编码方式，如图3-13(a)所示。 2、曼彻斯特编码 如图3-13(b)所示，每比特的中间有一次跳变，有两个 作用：一是作为位同步方式的内带时钟；二是用于表示二进 制数据信号，可以把“0”定义为由低电平跳到高电平，“1”定 义为由高电平跳到低电平，位于位之间有或没有跳变都不代 表实际的意义。

Proteus实例教程课件-第3章

Proteus实例教程课件-第3章

3.2.2 555定时器组成的多谐振荡器
555定时器外接一个电容充放电电路即可构成一个无稳态多谐振荡 器，在3端产生矩形波信号，且频率可调，如图3-15所示。
在555定时器的电源8端和接地1端之间，从上到下串接电阻R4、 R5和电容C2。把555定时器的6端和2端(即内部两个电压比较器的同相和 反相输入端)连在一起，再接到电容C2上端，即两个比较器的外部输入 电压都取为电容C2上的变化量，再与各自的固定电压2VCC/3和VCC/3 比较，触发锁存器，使Q1饱和导通。因7端接在R5上方，此时相当于 接地，C2通过R5放电。然后R4、R5和C2回路再充电，反复进行充放电 的结果，将导致3端输出矩形波。
首先应停止仿真。单击左边工具栏内的图表类型按钮 ，在对象 选择区“GRAPHS”中选“MIXED”(模拟和数字混合波形)项。注意，如 果是纯模拟波形，选第一项“ANALOGUE”；如果是纯数字波形，选第 二项“DIGTAL”，如图3-16所示。
然后在图形编辑区单击鼠标左键拖出一个图表分析框，再次单击左键确认， 如图3-17所示。
图3-18 修改标题及横坐标
第26页，共126页。
接下来可在图表框中加入轨迹。添加轨迹的第一步是在被测点 加上电压探针。Proteus ISIS中左侧图标 和 分别为电压和电流 探针，这里使用电压探针，即相当于实际万用表的正极性表笔。选 中电压探针 后，通过拖动到要连接的线上可自动连接上。把电 压探针连接到6端和3端，分别命名为Vc和Vout。快速双击探针名称，并
分别拖入图表分析框，观察到图表框中出现了探针的名称。
按“Space”空格键即生成相应的波形，而不必单击仿真运行按钮。
第27页，共126页。
移动鼠标指针到图表分析框的标题处，鼠标变成画笔状，双击，出 现图表分析的放大画面，可修改它的各项属性，尤其是背景及轨迹的颜

第3章 (34)教材配套课件

第3章 (34)教材配套课件

第3章 层次电路原理图的设计
所谓自下而上的设计，就是用户先绘制电路原理图子图， 根据原理图子图生成方块电路图，进而生成上层原理图，最 后生成整个设计。这种方法比较适用于对整体设计不是非常 熟悉的用户，这也是初学者一个不错的选择。
第3章 层次电路原理图的设计
3.2.1 自上而下方式设计层次电路 下面以单片机系统电路设计为例，体会自上而下的层次
第3章 层次电路原理图的设计
3.2 层次原理图的设计方法
Altium Designer为设计者提供了两种层次电路原理图设 计方法，分别为自上而下和自下而上。
所谓自上而下的设计，是将整个的电路设计分成多个功 能模块，确定各个模块要完成的功能，然后对每一个模块进 行详细的设计。按照这种设计方法，用户首先应该绘制出层 次原理图母图，然后按照单张原理图的绘制方法完成各个层 次原理图子图的设计。这种方法要求用户对设计有一个整体 的把握，能够合理正确地将一个大的电路分成多个小的功能 模块。
单片机最小系统 单片机最小系统.SchDOC
LCD1602显示电路 LCD1602显示电路.SchDOC
电源电路 电源电路.SchDOC
图3-2 设置好的方框图
第3章 层次电路原理图的设计
3．放置方块电路端口 方块电路端口也是层次原理图设计中必不可少的组件之 一，它位于方块电路符号的内部，主要负责完成层次原理图 母图与子图之间的信号传递。有了方块电路端口的存在，才 能完成层次原理图之间的电气特性的连接。
第3章 层次电路原理图的设计
设置完成后单击
按钮，将光标移至合适位置后，
单击左键，确定左上角位置；拖动鼠标到合适的位置，再次
单击左键，确定其右下角位置。完成一个方块电路的绘制后，
系统仍然处于放置方块电路状态，可重复操作或按右键或按

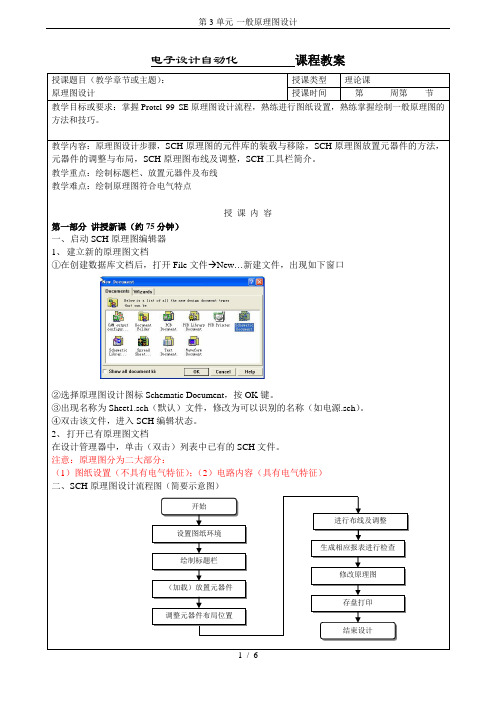

第3单元-一般原理图设计

第3单元-一般原理图设计

电子设计自动化课程教案
②选择原理图设计图标Schematic Document，按OK键。

③出现名称为Sheet1.sch（默认）文件，修改为可以识别的名称（如电源
④双击该文件，进入SCH编辑状态。

打开已有原理图文档
在设计管理器中，单击（双击）列表中已有的SCH文件。

属性
选项方向水平垂直
标题类型
参考边框
图纸边框摸板图形栅格锁定
可视
电气栅格
栅格半径
标准类型
纸张选择
自定义类型
使用自定义
自定义宽度
自定义高度
水平参考边框数目
垂直参考边框数目边框宽度
信息机构
地址
图纸当前图纸编号文档图纸名称
文档版本
OPTIONS→ORGANIZTION中进行信息输入
含有主菜单、主工具栏、活动工具栏等（见教材31页）、画面管理
1）、显示整张图纸
2）、显示整个电路
3）、局部放大
左上→右下
4）、以点为中心放大
中心→右下
、画面的刷新
六、加载原理图元件库
、装载元件库：（见教材36页）
、筛选元器件：（见教材37页）主菜单
主工具栏
活动工具栏
绘图窗口
标题栏
原理图管理器
原理图边框原理图参考边框
文件状态标签
要尽量具体；4、授课类型指：理论课、讨论课、实验实训或实习课、练习或习题课等；5、课后小结属于二次备课，功能是及时总结提高，并着眼于指导下一轮授课的备课工作。

第3章 匹配理论


第3章 匹配理论
2. 输入阻抗和输出阻抗不为纯电阻
如果输入阻抗和输出阻抗不是纯电阻,而是复数阻抗,处理 的方法是只考虑电阻部分,按照上述方法计算L型匹配电路中 的电容和电感值,再扣除两端的虚数部分,就可得到实际的匹 配电路参数。
例2： 已知信号源内阻Rs=12，并串有寄生电感Ls=1.2nH。 负载电阻为RL =58，并带有并联的寄生电容CL=1.8pF，
为了使一根外径一定的空气介质的传输线具有最大的功 率传输能力，我们希望选择使 Z 0 等于30 Ω的尺寸。
第3章 匹配理论
现在考虑损耗
由于电介质损耗引起的每单位长度的衰减实际上与导体
尺寸无关。所以只考虑电阻损耗引起的衰减：
R 2Z 0
R是每单位长度的串联电阻，在足够高的频率时，R主 要是由于趋肤效应引起的。为了减小R，要加大内部导体的
当RL=Rs 时可获得最大输出功率,此时为阻抗匹配状态。
第3章 匹配理论 如下图的交流电路中： 当负载阻抗ZL=RL+jXL与信号源阻抗ZS=RS+jXS共轭时，当 RS=RL 且jXS= - jXL时，即ZL=Z*s，负载能够获得最大的功率， 称作共轭匹配或广义阻抗匹配。
Zs
＋
Po N ZL
1 Cp 2f c X s XL Ls 2f c
Cs Lp
Ls
Cp
(a)
(b)
图3-7 Rs＞RL的L型匹配电路 (a) Cp-Ls低通式L型; (b) Lp-Cs高通式L型
第3章 匹配理论 (2) Lp-Cs高通式:
1 Cs 2f c X L Xs Lp 2f c
L G
（3-8）
2 2

第三章压缩空气系统


4、供气管道选择


通常按经验选取： 干管Ø 20~Ø 100； 环管Ø 15~Ø 32； 支管Ø 15。
第四节 机组调相压水供气

一、调相压水概述
1、调相 为了提高电力系统的功率因素和保持电压水平，需向系统输 送无功功率,以补偿输电线路和异步电动机的感性容性电流。 目前最广泛采用的作调相运行的方式是利用压缩空气强 制压低转轮室水位，使转轮在空气中旋转。 压缩空气通常是从专用的贮器罐中引来，强制压低尾水 管中的水位。




2、影响给气压水效果的因素

（1）给气管径和给气压力 给气管径和给气压力直接 影响起始给气流量，供气 支管直径不得小于Ø 80。

回流 造成 大量 逸气
水轮机调相运行时（压水前） 尾水管中的回流状态
（2）给气位置

最好的给气位置是顶盖边缘，空气从导叶与转轮叶片之间 进入转轮室，但此处开孔难； 通常在顶盖上设置几个进气孔，空气从转轮上冠的减压孔 进入转轮室。
估算公式
KN Q0 1000
m
3
式中： N：发电机额定出力，kW;
K:经验系数，K=0.03~0.05，小机组取小值。

2、贮气罐容积计算
Q0 ZP0 Vg P


m
3
式中： Q0—一台机组制动一次耗气量m3; Z—同时制动机组台数，取决于电气主接线，一般只考虑一 台； △P制动前后允许贮气罐压力降0.1~0.2MPa P0大气压力，0.1MPa。



二、制动装置系统
制动压力为0.5~0.7MPa 制动装置中的压力信号 器YX： 监视制动闸的状态的， 当制动闸内处于无压状 态即制动闸活塞落下， 其常闭接点闭合时，才 具备开机条件

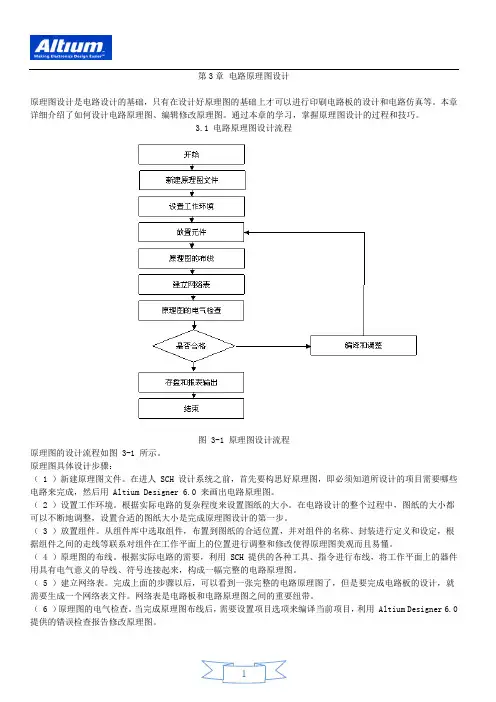

Altium Designer官方标准教程 第3章 电路设计原理

第3章电路原理图设计原理图设计是电路设计的基础，只有在设计好原理图的基础上才可以进行印刷电路板的设计和电路仿真等。

本章详细介绍了如何设计电路原理图、编辑修改原理图。

通过本章的学习，掌握原理图设计的过程和技巧。

3.1 电路原理图设计流程图 3-1 原理图设计流程原理图的设计流程如图 3-1 所示。

原理图具体设计步骤：（ 1 ）新建原理图文件。

在进人 SCH 设计系统之前，首先要构思好原理图，即必须知道所设计的项目需要哪些电路来完成，然后用 Altium Designer 6.0 来画出电路原理图。

（ 2 ）设置工作环境。

根据实际电路的复杂程度来设置图纸的大小。

在电路设计的整个过程中，图纸的大小都可以不断地调整，设置合适的图纸大小是完成原理图设计的第一步。

（ 3 ）放置组件。

从组件库中选取组件，布置到图纸的合适位置，并对组件的名称、封装进行定义和设定，根据组件之间的走线等联系对组件在工作平面上的位置进行调整和修改使得原理图美观而且易懂。

（ 4 ）原理图的布线。

根据实际电路的需要，利用 SCH 提供的各种工具、指令进行布线，将工作平面上的器件用具有电气意义的导线、符号连接起来，构成一幅完整的电路原理图。

（ 5 ）建立网络表。

完成上面的步骤以后，可以看到一张完整的电路原理图了，但是要完成电路板的设计，就需要生成一个网络表文件。

网络表是电路板和电路原理图之间的重要纽带。

（ 6 ）原理图的电气检查。

当完成原理图布线后，需要设置项目选项来编译当前项目，利用 Altium Designer 6.0 提供的错误检查报告修改原理图。

（ 7 ）编译和调整。

如果原理图已通过电气检查，那么原理图的设计就完成了。

这是对于一般电路设计而言，尤其是较大的项目，通常需要对电路的多次修改才能够通过电气检查。

（ 8 ）存盘和报表输出： Altium Designer 6.0 提供了利用各种报表工具生成的报表（如网络表、组件清单等），同时可以对设计好的原理图和各种报表进行存盘和输出打印，为印刷板电路的设计做好准备。

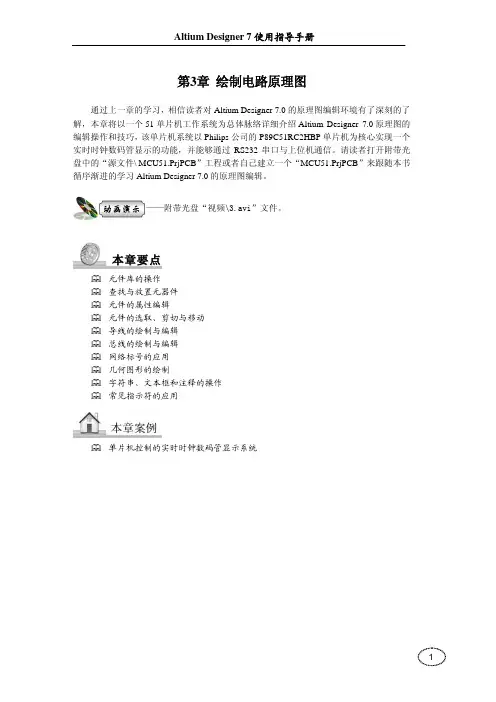

Altium Designer第3章 绘制电路原理图

第3章 绘制电路原理图通过上一章的学习，相信读者对Altium Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51单片机工作系统为总体脉络详细介绍Altium Designer 7.0原理图的编辑操作和技巧，该单片机系统以Philips 公司的P89C51RC2HBP 单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232串口与上位机通信。

请读者打开附带光盘中的“源文件\ MCU51.PrjPCB ”工程或者自己建立一个“MCU51.PrjPCB ”来跟随本书循序渐进的学习Altium Designer 7.0的原理图编辑。

——附带光盘“视频\3.avi”文件。

元件库的操作查找与放置元器件元件的属性编辑元件的选取、剪切与移动导线的绘制与编辑总线的绘制与编辑网络标号的应用几何图形的绘制字符串、文本框和注释的操作常见指示符的应用单片机控制的实时时钟数码管显示系统本章要点本章案例3.1 元件库操作在第一章的实例中，我们已经简单的介绍过Altium Designer 的元器件调用操作，在用Altium Designer 绘制原理图时，首先要装载相应的元件库，只有这样设计者才能从元件库中选择自己需要的器件放置到原理图中。

与Protel 等老版本不同，Altium Designer 使用的是集成元件库，扩展名为*.IntLib 。

所谓集成元件库就是将各元器件绘制原理图时的元件符号、绘制PCB 时的封装、模拟仿真时的SPICE 模型以及电路板信号分析时用的SI 模型集成在一个元件库中，使得设计者在设计完成原理图后无需另外加载其它的元件库就可以直接进行电路仿真或者是PCB 设计，当然读者也可以根据自己的需要来设计单独的元件库，如原理图库（*.SchLib ）、PCB 封装库（*.PcbLib ）等，另外Altium Designer 还兼容Protel99 SE 的元件库（*.Lib ）。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2. 自动标识的操作
（11）在自动标识元件报告预览对话框中，单击 按钮，退回到项目修改命令对话框。 （12）在项目修改命令对话框中，单击 按钮，完成 自动标识元件，退回到自动标识元件对话框； 单 击 按钮，元件按要求进行了自动排序
（1）命令【Tools】/【Annotate Schematics Quietly...】，系统对当前原理图进行快速自动标识。 （2）命令【Tools】/【Force Annotate All Schematics ...】，系统对当前项目中所有原理图文 件进行强制自动标识。
（1）执行菜单命令【File】/【New】/ 【Schematic】，在项目中创建一个新原理图文件 （2）执行菜单命令【File】/【Save】，在弹出 的保存文件对话框中输入文件名，对原理图文件进 行命名
Altium Designer系统默认打开的元件库有两个：
常用分立元器件库 Miscellaneous Devices.Intlib 常用接插件库 Miscellaneous Connectors.Intlib
3.6.1 页面设置 执行菜单命令【File】/【Page Setup…】
3.6.2 打印预览和输出
执行菜单命令【File】/【Print Preview …】
1．练习原理图文件的建立与保存。 2．练习通过库文件面板放置原理图元件的 方法。 3．练习项目的编译方法。 4．练习图纸的打印方法。
3．两点注意
（1）电气规则检查中还对原理图中所用元件 里，若有元件输入端有定义，则对该元件的该 输入端进行是否有输入信号源的检查；若没有 直接信号源，系统会提出警告。 （2）在进行电路原理图的检查时，如果用户 想忽略某点的电气检查，可以在该点放置忽略 检查（No ERC）。
4．类型设置
用于项目编译后产生网络类型的选择，包括 总线网络类、元件网络类和特殊网络类。 5．比较器设置
命令集中在报告（Reports）菜单里
1．生成材料清单报表的过程 执行菜单命令【Reports】/【Bill of Materials】， 弹出报表管理器对话框
2．输出材料清单报表
（1）设置报表格式。 （2）如果需要应用 Microsoft Excel软件 保存报表，勾选
（1）执行菜单命令【Reports】/【Simple BOM】， 生成简易材料清单报表 （2）简易材料清单按元件名称分类列表，内容有元 件名称、封装、数量、元ries）
在面板中选择 ST Operational Amplifier.Intlib 库，将其设置为当前元件库
2．利用库文件面板放 置元件 （1）在库文件面板的元件列 表框中双击元件名或在选中 元件时单击“Place”按钮， 库文件面板变为透明状态， 同时元件的符号附着在鼠标 光标上，跟随光标移动
双击所要 编辑的元 件即可弹 出元件属 性对话框
元件属性对话框上“Properties”栏中 “Comment”项的“Visible” “Parameters for...”栏中“Value”
2. 原理图上元件参数的直接编辑
元件参数的直接编辑和直接标识的操作类似。
标识的移动与移动元件的方法基本相同。
利用快捷键Shift + 空格键可以在90°、45°、任意 角度和点对点自动布线的4种导线放置模式间切换
（4）将光标移到要连接的元件引脚上单击，这两 个引脚的电气点就用导线连接起来了 （5）系统默认放置导线时，用鼠标单击的两个电 气点为导线的起点和终点，即第一个电气点为导线 的起点，第二个电气点为终点
（3）命令【Tools】/【Reset Schematics Designators...】的功能是将当前原理图中所有元件 复位到未标识的初始状态。
（4）命令【Tools】/【Back Annotate Schematics...】的功能是将改动标识后的原理图 恢复到原来的标识状态。
1. 原理图上元件参数的直接标识
（1）在布线工具栏中单击 按钮，光标上出现一 个网络标号“VCC”的“T”形电源符号 （2）在布线工具栏中单击 按钮，光标上出现一 个网络标号“GND”的电源地符号
3.3.1 3.3.2 3.3.3 3.3.4
自动标识元件 快速自动标识元件和恢复标识 元件参数的直接标识和编辑 标识的移动
给原理图中的元件添加标识符是绘制原理图一个 重要步骤。元件标识也称为元件序号，自动标识 通称为自动排序或自动编号。 添加标识符有两种方法：手工添加和自动添加。
3.5.1 生成网络表
网络表是指电路原理图中元件引脚等电气 点相互连接的关系列表。 它的主要用途是为PCB制板提供元件信息 和线路连接信息，同时它也为仿真提供必要的 信息。
1. 网络表生成 执行菜单命令【Design】/【Netlist For Project】 /【Protel】，系统生成Protel网络表
1．工具（Tools）菜单 自动标识元件命令（Annotate Schematics...） 在工具（Tools）菜单中
2. 自动标识的操作 （1）执行菜单命令【Tools】/【Annotate Schematics...】，弹出自动标识元件（Annotate） 对话框 （2）选择标识顺序。表示顺序的方式有4种
2. 自动标识的操作
（7）单击接受修改（创建ECO文件） 按钮，弹出项目修改命令对话框 （8）单击校验修改 按钮，验证修改是否正 确， “Check”栏显示“√”标记，表示正确。
（9）单击执行修改 按钮，“Check”和 “Done”栏同时显示“√”标记，说明修改成功
2. 自动标识的操作 （10）在项目修改命令对话框中，单击 按钮，生成自动标识元件报告，弹出报告预览对 话框
（2）把元件移动到合适的位置放开左键，元件就 被移动到该位置
（1）执行菜单命令【Place】/【Wire】或单击 布线工具栏的 按钮 （2）光标移动到元件的引脚端 （电气点）时，光标中心的“×” 号变为一个红“米”字形符号， 表示导线的端点与元件引脚的电 气点可以正确连接 （3）单击，导线的起点就与元件 的引脚连接在一起了
本章通过实例，学习Altium Designer电 路原理图的绘制方法。
3.1 3.2 3.3 3.4 3.5 3.6
原理图设计流程 原理图的设计 原理图的编辑与调整 原理图的检查 原理图的报表 原理图的打印输出
本节通过一个一个接触式防盗报警电路实 例来讲解电路原理图设计的基本过程。
（1）启动Atium Designer系统。 （2）执行菜单命令【File】/【New】/【PCB Project】，弹出项目面板 （3）执行菜单命令【File】/ 【Save Project】， 在弹出的保存文件的对话框中输入文件名
2．利用库文件面板放 置元件 （2）将元件移动到图纸的适 当位置，单击将元件放置到 该位置
（3）此时系统仍处于元件放 置状态，再次单击又会放置 一个相同的元件
（4）单击鼠标右键，或按 Esc键即可退出元件放置状态
3．移动元件及布局
（1）将鼠标光标指向要移动的目标元件，按住鼠 标左键不放，出现大十字光标，元件的电气连接点 显示有虚“×”号，移动鼠标，元件即被移走
比较器用于两个文档进行比较，当进行文件 编译时，系统将根据此设置进行检查。 6．设置输出路径和网络设置
可以在输出路径栏中设定报表的保存路径
1．项目编译
两种编译：一种是对原理图进行编译，另一种是 对工程项目进行编译。
对原理图进行编译：执行命令 【Project】/【Compile Document】
2. 自动标识的操作 （3）勾选操作匹配为元件“Comment”。 （4）勾选当前图纸名称（系统默认为选中） （5）使用索引控制，勾选起始索引，系统默认的起 始号为1，习惯上不必改动，如需改动可以单击右侧 的增减按钮 ，或直接在其文本框内输入起始号码。 对于单张图纸来说，此项可以不选。
2. 自动标识的操作 （6）单击更新列表按钮“Update changes List” ， 弹出如下信息框。单击 按钮确认后，可见元件列表

对整个工程项目进行编译：执行命令 【Project】/【Compile PCB Project】
2. 定位错误元件
定位错误元件是原理图检查时必须要掌握的一种技能。 编译操作后如果没错误，项目（Project）下拉 菜单中编译指令栏上就不会出现错误信息指针；如 果有错误，项目（Project）下拉菜单中编译指令栏 上就会出现错误信息指针
原理图的电气规则检查是发现一些不应该出 现的短路、开路、多个输出端子短路和未连接的 输入端子等。 进行电气规则检查并不是编译的唯一目的， 还要创建一些与被编译项目相关的数据库，用 于同一项目内文件交叉引用。
1．错误报告类型设置 执行菜单命令【Project】/【Project Options】 2．电气连接矩阵设置 在设置项目选项对话框中，单击电气连接矩阵标签
加载元件库命令在菜单【Design】中
（1）执行菜单命令 【Design】/【Add/Remove Library...】 弹出元件库加载/卸载元件库对话框
（2）在元件库加载/卸载对话框中，单击 “Install”按钮，弹出打开库文件对话框
（3）选择ST Microelectronics文件夹中元件库 ST Operational Amplifier.Intlib，单击“打开”按 钮，完成元件库的加载。
