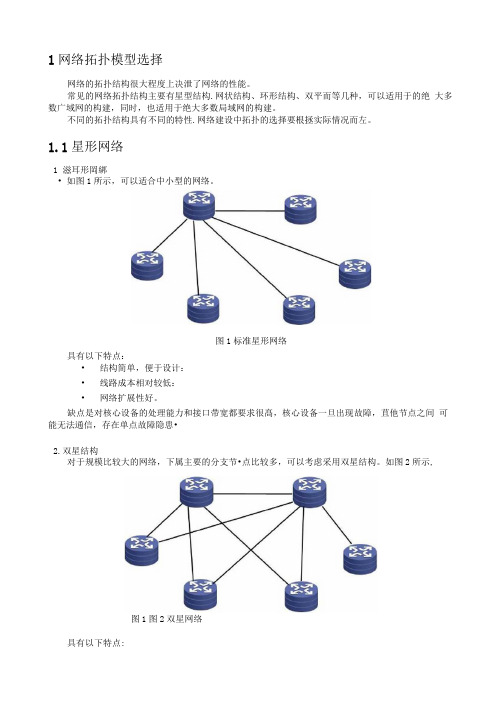

1网络拓扑模型选择网络的拓扑结构很大程度上决泄了网络的性能。
常见的网络拓扑结构主要有星型结构.网状结构、环形结构、双平而等几种，可以适用于的绝大多数广域网的构建，同时，也适用于绝大多数局域网的构建。
不同的拓扑结构具有不同的特性.网络建设中拓扑的选择要根拯实际情况而左。
1.1星形网络1 滋耳形岡綁• 如图1所示，可以适合中小型的网络。
图1标准星形网络具有以下特点：•结构简单，便于设计：•线路成本相对较低：•网络扩展性好。
缺点是对核心设备的处理能力和接口带宽都要求很髙，核心设备一旦出现故障，苴他节点之间可能无法通信，存在单点故障隐患•2.双星结构对于规模比较大的网络，下属主要的分支节•点比较多，可以考虑采用双星结构。
如图2所示,图1图2双星网络具有以下特点:•可靠性高。
采用两个核心肖点的双连接星型网络结构，使得网络具有可靠性、可用性及安全性，避免了单点失效的隐患。
•支持流量的负载分担。
网络流量可能随着多种业务的发展日益壮大（如语音,视频会议）, 网络流量的负载分担问题将会成为网络可用性的主要因素，采用双连接的网络结构，使得网络的流量能够比较合理的分布在各条链路上。
•支持网络的冗余备份。
核心节点采用两台髙性能的网络设备，使得核心层具有较好的冗余备份能力。
同时，两台核心设备之间要采用高速链路互连，提供了核心设备间的髙速互连带宽，避免两台设备之间形成传输瓶颈。
双星结构是实际网络中普遍采用的网络结构之一。
1.2网状网络1.全网状结构对于规模比较小的网络，可以考虑采用网状结构。
如图3所示:图2图3全网状网络具有以下特点：•骨干路由器之间full meshed全连接，任何两台设备之间都有链路连接，适用于骨「肖点不多的小型网络。
•对于两点之间的通信提供了多种可选路由，有可靠性高、生存性强的特点，且不存在链路瓶颈问题和失效问题。
•当核心设备较多时，规划和部署比较复杂。
2.部分网状结构部分网状结构，就是为了在多设备情况下避免全网状的空级的链路，根据实际情况，可选择重点节点和其他肖点分别建立链路连接，非重点节点之间选择性连接，如图4所示：图4半网状网络部分网状结构部分解决了全网状存在的问题，主要是扩展性问题，因此更适用于比较大规模的网络。
