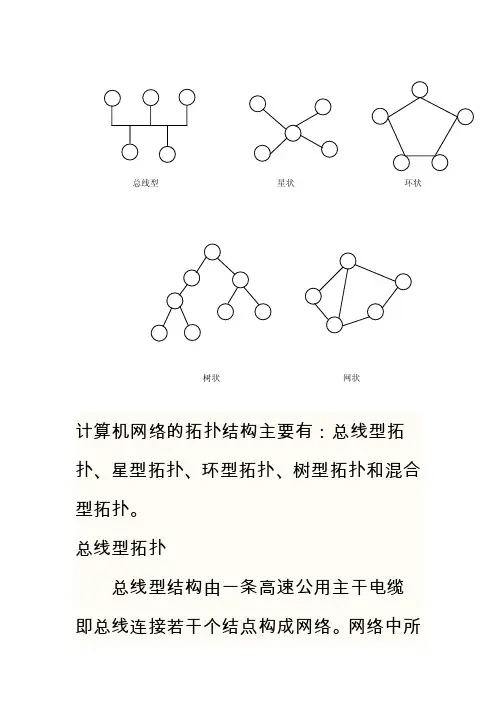

总线型星状环状树状网状计算机网络的拓扑结构主要有：总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。

总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。

网络中所有的结点通过总线进行信息的传输。

这种结构的特点是结构简单灵活，建网容易，使用方便，性能好。

其缺点是主干总线对网络起决定性作用，总线故障将影响整个网络。

总线型拓扑是使用最普遍的一种网络。

星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。

这种网络各结点必须通过中央结点才能实现通信。

星型结构的特点是结构简单、建网容易，便于控制和管理。

其缺点是中央结点负担较重，容易形成系统的“瓶颈”，线路的利用率也不高。

环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。

环型网络中的信息传送是单向的，即沿一个方向从一个结点传到另一个结点；每个结点需安装中继器，以接收、放大、发送信号。

这种结构的特点是结构简单，建网容易，便于管理。

其缺点是当结点过多时，将影响传输效率，不利于扩充。

树型拓扑树型拓扑是一种分级结构。

在树型结构的网络中，任意两个结点之间不产生回路，每条通路都支持双向传输。

这种结构的特点是扩充方便、灵活，成本低，易推广，适合于分主次或分等级的层次型管理系统。

网型拓扑主要用于广域网，由于结点之间有多条线路相连，所以网络的可靠性较搞高。

由于结构比较复杂，建设成本较高。

混合型拓扑混合型拓扑可以是不规则型的网络，也可以是点-点相连结构的网络。

蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。

它以无线传输介质（微波、卫星、红外等）点到点和多点传输为特征，是一种无线网，适用于城市网、校园网、企业网。

完整版网络拓扑结构图网络拓扑结构图是指计算机网络中各个节点及其之间相互连接的物理或逻辑形态，是网络架构的重要组成部分。

合理的网络拓扑结构可以提高网络的稳定性、可靠性和性能。

下面将详细介绍网络拓扑结构图的种类及其特点。

1. 星型网络拓扑星型网络拓扑即以一个集线器为中心，将各个节点通过一条点对点的链路与集线器相连，形成一种中心式的结构。

这种网络拓扑结构的优点在于易于管理、故障维护方便。

缺点是集线器过载时会导致整个网络崩溃，同时链路需求过于庞大，无法承受较大的网络负载。

2. 总线型网络拓扑总线型网络拓扑是一种线性的结构，所有节点都连接到同一条总线上，节点之间通过共享总线进行通信。

这种网络拓扑结构的优点在于具有低成本、易扩展的特点。

缺点是若总线断开，整个网络将瘫痪，同时总线上节点过多也会导致性能下降。

3. 环型网络拓扑环型网络拓扑是将各个节点按环形排列，相邻节点通过一条点对点的链路连接，最后一个节点还需要与第一个节点连接，形成一个环形结构。

这种网络拓扑结构的优点在于能够有效避免数据碰撞，数据传输采用轮流通过的方式。

缺点是节点过多会导致延迟增大，同时若有一个节点故障，整个环形结构将中断。

4. 树型网络拓扑树型网络拓扑是将各个节点按照分支结构排列，每个节点除了与下级节点相连外，还与上级节点相连，最终形成一颗树状结构。

这种网络拓扑结构的优点在于高效的数据传输、灵活的扩展能力。

缺点是整个网络的稳定性和可靠性取决于根节点的可靠性。

5. 网状网络拓扑网状网络拓扑是将所有节点互相连接，形成矩阵状的结构，每个节点都可以直接与其他节点通信。

这种网络拓扑结构的优点在于具有高度的稳定性，即使某个节点出现故障也不会影响整个网络的正常运行。

缺点是架设和维护成本高，也容易出现数据环路等问题。

6. 混合网络拓扑混合网络拓扑是不同网络拓扑结构的组合，能够兼顾各个拓扑结构的优点，弥补各自的缺点。

例如在总线型网络中，可以通过加入一些集线器或交换机来增加网络的稳定性和可靠性，形成星型或树型结构。
