（完整版）机械制图试题库加答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。
2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺⼨以㎜为单位。
5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。
6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。
7、在标注⾓度尺⼨时，数字应⽔平书写。
★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。
9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。
★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。
⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。
( × )3、2：1是缩⼩⽐例。
( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

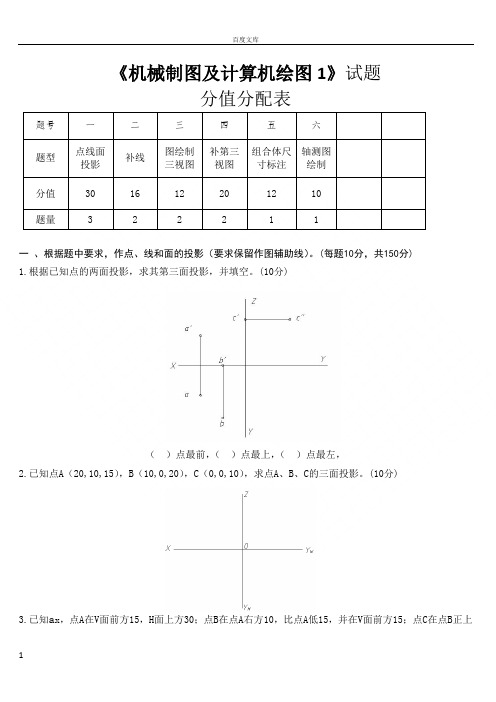

《机械制图及计算机绘图1》试题分值分配表题号一二三四五六题型点线面投影补线图绘制三视图补第三视图组合体尺寸标注轴测图绘制分值30 16 12 20 12 10题量 3 2 2 2 1 1一、根据题中要求，作点、线和面的投影（要求保留作图辅助线）。
(每题10分，共150分)1.根据已知点的两面投影，求其第三面投影，并填空。
(10分)（）点最前，（）点最上，（）点最左，2.已知点A（20,10,15），B（10,0,20），C（0,0,10），求点A、B、C的三面投影。
(10分)3.已知a x，点A在V面前方15，H面上方30；点B在点A右方10，比点A低15，并在V面前方15；点C在点B正上方5。
作出它们的三面投影图。
(10分)4.根据题中条件，做直线AB的三面投影，（每题5分，共10分）（1）已知直线两端点A（20,12,6）和B（5,5,20），求作AB的三面投影。
（2）已知直线AB的端点A在H面上方20，V面前方5，W面左方20；端点B在A点右面12，前面10，比A点低15，求作AB的三面投影。
5.判断下列直线的空间位置（每空2分，共10分）AB是线 CD是线 MN是线 GH是线 KL是线6.判断下列直线的空间位置（每空2分，共10分）AB是线 CD是线 EF是线 GH是线 KL是线7.作下列直线的三面投影：（1）水平线AB，从点A向左，向前，β=30。
，长20mm；（2）正垂线CD，从点C向后，长15mm。
(每小题5分共10分)(1) (2)8.根据已知条件分别完成各平面的另两面投影。
（每小题5分，共10分）（1）正平面（2）侧垂面9.包含直线AB作铅垂位置三角形ABC的三面投影，点C在点B的正下方18。
（10分）10.已知立体表面点的一个投影，求作另外两面投影。
(每题5分，共10分)。
11.根据已知条件，画出直线AB的三面投影，并判断各直线与投影面的相对位置，然后填空。
(每小题5分，共10分)（1）已知AB平行V面，（2）已知AB平行H面，（）线（）线12.根据已知条件，画出直线AB的三面投影，并判断各直线与投影面的相对位置，然后填空。
《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。
答案：粗实线；点画2.比例是指的图样上的与之比。
答案：图上尺寸；实际尺寸3.图纸上的图框线用绘制。
答案：粗实线4.标题栏中的文字方向为方向。
答案：看图方向5.图样中的尺寸，以为单位时，不需标注计量单位的代号或名称。
答案：毫米6.对物体由上向下进行投影所得的视图，称为。
答案：俯视图7.在俯、左视图中，靠近主视图的一侧，表示物体的面。
答案：后8.三视图的投影规律是：主、俯视图；主、左视图；俯、左视图。
答案：长对正；高平齐；宽相等9.对称中心线、轴线用线表示；尺寸线及其界限用线表示。
答案：点划；细实线10.图纸幅面共有种。
答案：511.标题栏通常位于图框的。
答案：右下角12.零件的每一尺寸，一般应标注次。
答案：113.对物体由前向后进行投影所得的视图，称为。
答案：主视图14.在俯、左视图中，远离主视图的一侧，表示物体的面。
答案：前15.工程中绘图常用的方法是。
答案：正投影法16.机械制图当阿中基本图幅有哪五种、、、、其中A4图纸幅的尺寸为。
答案：A0；A1；A2 ；A3；A4；210×29717.机械制图当中的汉字应写成体。
答案：长仿宋18.在标注直径时，在数字前面应该加，在标注半径时应在数字前加。
答案：φ；R19.尺寸标注由、和尺寸数字组成。
答案：尺寸界线；尺寸线20.在标注角度尺寸时，数字应书写。
答案：水平21.机械制图中通常采用两种线宽，粗、细线的比例为。
答案：2：122.线性尺寸数字一般应注写在尺寸线的或。
答案：上方；左方23.平面图形中所注尺寸按作用分为和。
答案：定形尺寸；定位尺寸24.工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。
答案：中心投影法；平行投影法；正投影法；斜投影25.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。
机械制图与计算机绘图习题集（答案）第4章轴测图59第四章轴测图 4-1 根据视图画正等测，尺⼨从视图中按1∶1量取整数（⼀）1．2．3． 4．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编60 4-2 根据视图画正等测，尺⼨从视图中按1∶1量取整数（⼆）1．2．3． 4．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编61 4-3 根据视图画正等测，尺⼨从视图中按1∶1量取整数（三）1．2．3． 4．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编62 4-4 根据视图画正等测，尺⼨从视图中按1∶1量取整数（四）1．2．3． 4．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编63 4-5 根据视图画正等测，尺⼨从视图中按1∶1量取整数（五）1．（注意：圆⾓采⽤简化画法）2．（注意：圆⾓采⽤简化画法）（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编64 4-6 根据视图画正等测，尺⼨从视图中按1∶1量取整数（⼀）1．2．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编65 4-7 根据视图画斜⼆测，尺⼨从视图中按1∶1量取整数（⼆）1．2．3． 4．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编66 4-8 根据视图画斜⼆测，尺⼨从视图中按1∶1量取整数（三）1．2．3． 4．（机⼯⾼职）机械制图与计算机绘图《习题答案》第四章胡建⽣编。
