受电弓原理介绍Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT第三节受电弓原理介绍受电弓主要功能是从额定电压DC1500V接触网上获取电源，向整个列车电气系统供电，同时还通过列车的再生制动系统将列车的动能转换为电能回馈给接触网供给其它在线列车的使用，起到双向传递枢纽的作用。

受电弓在刚性接触网和柔性接触网的线路上均能适用，在整个车辆速度范围内，受电弓有良好的动力学特性能，能够保证在各种轨道和速度下与接触网具有良好的接触状态和接触稳定性。

它在气路上的特别设计保证了它降弓时有明显的迅速下降和平稳下降两个阶段。

B2型车采用的是SBF920型单臂式受电弓。

（1）受电弓结构图10 SBF920型单臂式受电弓结构示意图单臂式受电弓主要特性有：重量轻，设计简单，维护少，卓越的接触性能以及安全的操作。

底架：底架由封闭的矩形空心钢管焊接而成。

底架上装有以下部件：支撑下支架轴承座，上支架及下支架缓冲垫，运输挂钩，降弓后支撑弓头的支撑弹簧，升弓装置，连接杆，气动降弓机构，绝缘子，高压连接板，休息位置指示器，锁钩支撑座，气动设备。

下支架：下支架由无缝钢管焊接而成，其底板位于底架上。

下支架上装有以下部件：装有升弓装置钢绳驱动的凸轮，气动降弓机构驱动的杠杆，平行导杆，减震器，上支架安装座。

上支架：上支架为无缝铝管的焊接结构，十字形钢缆连接结构使框架具有一定的横向稳定性。

上支架装有以下部件：弓头，连接杆，减振器，上升限位装置，受电头支撑轴。

连接杆：连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右旋螺纹的轴承座和两套绝缘轴承组成。

通过转动连接管，可调节和微调受电弓的几何形状。

弓头：弓头安装在一根位于上支架上的轴上，叶片弹簧用于悬承被固定在托架盒内的集电板。

平行导向滑环确保碳滑板与接触网的平行工作。

每个碳滑板的单个悬承可实现最大的接触特性，将磨损尽量减至最小。

悬承架在水平和竖直力异常大时保护弓头的叶片弹簧，防止其毁坏。

受电弓原理介绍Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】第三节受电弓原理介绍受电弓主要功能是从额定电压DC1500V接触网上获取电源，向整个列车电气系统供电，同时还通过列车的再生制动系统将列车的动能转换为电能回馈给接触网供给其它在线列车的使用，起到双向传递枢纽的作用。

受电弓在刚性接触网和柔性接触网的线路上均能适用，在整个车辆速度范围内，受电弓有良好的动力学特性能，能够保证在各种轨道和速度下与接触网具有良好的接触状态和接触稳定性。

它在气路上的特别设计保证了它降弓时有明显的迅速下降和平稳下降两个阶段。

B2型车采用的是SBF920型单臂式受电弓。

（1）受电弓结构图10 SBF920型单臂式受电弓结构示意图单臂式受电弓主要特性有：重量轻，设计简单，维护少，卓越的接触性能以及安全的操作。

底架：底架由封闭的矩形空心钢管焊接而成。

底架上装有以下部件：支撑下支架轴承座，上支架及下支架缓冲垫，运输挂钩，降弓后支撑弓头的支撑弹簧，升弓装置，连接杆，气动降弓机构，绝缘子，高压连接板，休息位置指示器，锁钩支撑座，气动设备。

下支架：下支架由无缝钢管焊接而成，其底板位于底架上。

下支架上装有以下部件：装有升弓装置钢绳驱动的凸轮，气动降弓机构驱动的杠杆，平行导杆，减震器，上支架安装座。

上支架：上支架为无缝铝管的焊接结构，十字形钢缆连接结构使框架具有一定的横向稳定性。

上支架装有以下部件：弓头，连接杆，减振器，上升限位装置，受电头支撑轴。

连接杆：连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右旋螺纹的轴承座和两套绝缘轴承组成。

通过转动连接管，可调节和微调受电弓的几何形状。

弓头：弓头安装在一根位于上支架上的轴上，叶片弹簧用于悬承被固定在托架盒内的集电板。

平行导向滑环确保碳滑板与接触网的平行工作。

每个碳滑板的单个悬承可实现最大的接触特性，将磨损尽量减至最小。

悬承架在水平和竖直力异常大时保护弓头的叶片弹簧，防止其毁坏。

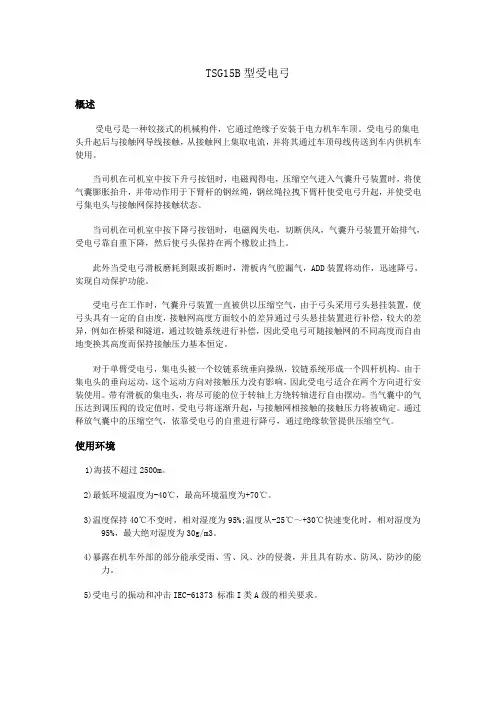

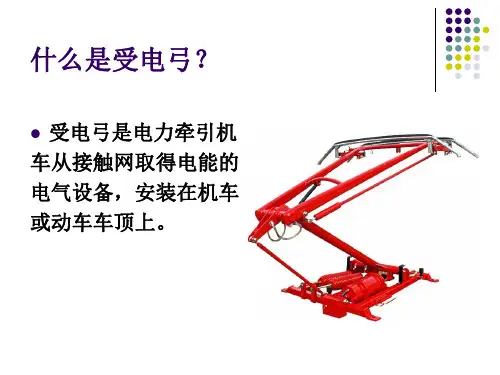

TSG15B型受电弓概述受电弓是一种铰接式的机械构件，它通过绝缘子安装于电力机车车顶。

受电弓的集电头升起后与接触网导线接触，从接触网上集取电流，并将其通过车顶母线传送到车内供机车使用。

当司机在司机室中按下升弓按钮时，电磁阀得电，压缩空气进入气囊升弓装置时，将使气囊膨胀抬升，并带动作用于下臂杆的钢丝绳，钢丝绳拉拽下臂杆使受电弓升起，并使受电弓集电头与接触网保持接触状态。

当司机在司机室中按下降弓按钮时，电磁阀失电，切断供风，气囊升弓装置开始排气，受电弓靠自重下降，然后使弓头保持在两个橡胶止挡上。

此外当受电弓滑板磨耗到限或折断时，滑板内气腔漏气，ADD装置将动作，迅速降弓，实现自动保护功能。

受电弓在工作时，气囊升弓装置一直被供以压缩空气，由于弓头采用弓头悬挂装置，使弓头具有一定的自由度，接触网高度方面较小的差异通过弓头悬挂装置进行补偿，较大的差异，例如在桥梁和隧道，通过铰链系统进行补偿，因此受电弓可随接触网的不同高度而自由地变换其高度而保持接触压力基本恒定。

对于单臂受电弓，集电头被一个铰链系统垂向操纵，铰链系统形成一个四杆机构。

由于集电头的垂向运动，这个运动方向对接触压力没有影响，因此受电弓适合在两个方向进行安装使用。

带有滑板的集电头，将尽可能的位于转轴上方绕转轴进行自由摆动。

当气囊中的气压达到调压阀的设定值时，受电弓将逐渐升起，与接触网相接触的接触压力将被确定。

通过释放气囊中的压缩空气，依靠受电弓的自重进行降弓，通过绝缘软管提供压缩空气。

使用环境1)海拔不超过2500m。

2)最低环境温度为-40℃，最高环境温度为+70℃。

3)温度保持40℃不变时，相对湿度为95%;温度从-25℃～+30℃快速变化时，相对湿度为95%，最大绝对湿度为30g/m3。

4)暴露在机车外部的部分能承受雨、雪、风、沙的侵袭，并且具有防水、防风、防沙的能力。

5)受电弓的振动和冲击IEC-61373 标准I类A级的相关要求。

图1 受电弓总览图TSG15B受电弓技术参数额定工作电压30kV（AC）电压波动范围19 kV(AC)～31 kV(AC)额定工作电流1000A额定运行速度200km/h 折叠高度 (包括支持绝缘子) ≤678mm最小工作高度(从落弓位滑板面起) 220mm最大工作高度(从落弓位滑板面起) 2250mm最大升弓高度(从落弓位滑板面起) ≥2400mm 受电弓集电头（弓头）长度1950 ±10mm受电弓集电头（弓头）宽度330 ±3mm受电弓集电头（弓头）高度285 ±10mm滑板长度1250±1mm 受电弓集电头轮廓形状符合UIC608.4a的要求静态接触压力70±10N环境工作温度-40℃～+70℃最小工作压力400kPa最大工作压力1000kPa 额定工作压力（供风）550kPa 静态接触压力为70N时气囊压力约380～400kPa 降弓位置保持力≥150N升弓时间6～10s降弓时间≤6 s 总重（不包括支持绝缘子）≤110kg安装尺寸1100×800±1mm电气区域≤301±10mm电气间隙≥350mm气路接口尺寸G1/4"组成部件图2 受电弓及其部件TSG15B型受电弓包括以下主要部件：1)底架 (图2中序1)图3 底架底架由方形钢管焊接而成，在连接处紧密密封焊接。

附件二、接触网常用数据及图表
1、全补偿链形悬挂跨距表
注：风口地带的山口、谷口、高路堤和桥梁等处的最大跨距一般不大于50米。

2、侧面限界
（1）碗臂支柱侧面限界表
（2）桥支柱侧面限界表
（3）道岔柱侧面限界（如图）
Cx=2.5（m）
（4）R=200m线路无超高时，曲内外侧面限界Cx均采用2.8m 。

（5）软横跨支柱侧面限界：一般采用3m，基本站台应加大到5m。

3、砼标号经验批配比表
4、全补偿砼柱横卧板选用表：
注：1.符号“1-I”前面的数字为横卧板安装数量，后一个数字为横卧板的型号。

2.Φ角为12°按17°，27°按30°，24.5°-25.5按22°，27°按30°选用。

5、接触线拉出值选用表
6、道岔柱与道岔理论中心的相对位置
7、横向承力索、上下部定位绳安装高度表
说明：上表的数值是指固定位至基础面（砼支柱为地线孔）的高度，而基础面至轨面（正线）的距离，钢柱取0.6m、砼支柱取0.8m，上部定位绳至横向承力索最低点的距离取500±50mm，接触线高度一般中间站及区间为5800~6000mm，编组站、区段站及配有调车组的中间站为6400~6450mm。

8、土壤的安息角Φ与允许承压力对应表
注：Φ角为12°按17°，27°按30°，24.5°-25.5按22°，27°按30°选用。

9、接触网绝缘间隙表
10、曲线外轨超高参考表。

第三节受电弓原理介绍受电弓主要功能是从额定电压DC1500V接触网上获取电源，向整个列车电气系统供电，同时还通过列车的再生制动系统将列车的动能转换为电能回馈给接触网供给其它在线列车的使用，起到双向传递枢纽的作用。

受电弓在刚性接触网和柔性接触网的线路上均能适用，在整个车辆速度范围内，受电弓有良好的动力学特性能，能够保证在各种轨道和速度下与接触网具有良好的接触状态和接触稳定性。

它在气路上的特别设计保证了它降弓时有明显的迅速下降和平稳下降两个阶段。

B2型车采用的是SBF920型单臂式受电弓。

（1）受电弓结构图10 SBF920型单臂式受电弓结构示意图单臂式受电弓主要特性有：重量轻，设计简单，维护少，卓越的接触性能以及安全的操作。

底架：底架由封闭的矩形空心钢管焊接而成。

底架上装有以下部件：支撑下支架轴承座，上支架及下支架缓冲垫，运输挂钩，降弓后支撑弓头的支撑弹簧，升弓装置，连接杆，气动降弓机构，绝缘子，高压连接板，休息位置指示器，锁钩支撑座，气动设备。

下支架：下支架由无缝钢管焊接而成，其底板位于底架上。

下支架上装有以下部件：装有升弓装置钢绳驱动的凸轮，气动降弓机构驱动的杠杆，平行导杆，减震器，上支架安装座。

上支架：上支架为无缝铝管的焊接结构，十字形钢缆连接结构使框架具有一定的横向稳定性。

上支架装有以下部件：弓头，连接杆，减振器，上升限位装置，受电头支撑轴。

连接杆：连接杆由一根用碳钢圆管制成的连接管和两个分别带有左旋及右旋螺纹的轴承座和两套绝缘轴承组成。

通过转动连接管，可调节和微调受电弓的几何形状。

弓头：弓头安装在一根位于上支架上的轴上，叶片弹簧用于悬承被固定在托架盒内的集电板。

平行导向滑环确保碳滑板与接触网的平行工作。

每个碳滑板的单个悬承可实现最大的接触特性，将磨损尽量减至最小。

悬承架在水平和竖直力异常大时保护弓头的叶片弹簧，防止其毁坏。

整体的平衡使得弓头能够在接触网上自由转动。

平行导杆: 当受电弓进行升弓或降弓时，平行导杆可防止弓头失稳翻转。

QG-120(F)型受电弓技术规格书1 概述本文件仅限于CRC生产的上海六、八号线地铁车辆项目所采购的受电弓。

2 总则说明QG-120(F)型单臂受电弓是铁路电力机车车辆从架空接触网集取电流的装置。

我们提供的QG-120(F)型受电弓结构简单，重量轻，易于维修，该型受电弓在整个车辆速度范围内具有良好的空气动力学性能，包括在最大规定逆风时的空气动力学性能，从而保证了受电弓能在各种轨道状态下与架空接触导线都具有良好的接触状态和接触的稳定性。

QG-120(F)型受电弓适用于时速在120Km/h以下的各型号电力动车组的使用。

QG-120(F)型受电弓配装有（ADD）自动降弓系统，在受电弓滑板磨耗到线或弓头遇到外力损坏时，受电弓能以大于1m/s的速度做快速降弓运动，有效的保护了受电弓和网线的安全；3、 QG-120(F)型受电弓的技术参数及特性3.1 QG-120(F)型受电弓的技术参数3.1.1集电容量额定电压 DC 1500V网线电压变化范围 DC 1000V～1800V额定电流1614A最大工作电流（14S） 3545A最大停车电流 460A短时间电流 3770A3.1.2适用车辆速度≤120Km/h3.1.3 受电弓位置最低工作位置 80mm最大工作位置（包括绝缘子） 2400mm最大升弓高度（不包括绝缘子） 2800mm±100mm 折叠高度（包括绝缘子）300+5mm3.1.4 受电弓静态接触压力额定静态压力（静压力平均值） 120 N±10N静态压力调整范围 100N-140N3.1.5 受电弓张开、闭合时间升弓时间（弓头离开止挡到最大工作高度） 8s±1s降弓时间（最大工作高度到弓头落到止挡位置）7s±1s3.1.6 受电弓尺寸受电弓总长度≈2400mm受电弓总宽度 1700mm±10mm碳滑条工作部分长度 1050mm×60×22 弓头宽度 350mm±5mm碳滑条数量 2根底脚安装（在详细设计时与用户讨论） 1000mm×900mm 3.1.7受电弓工作气压额定工作气压 0.45Mpa最小工作气压 0.35Mpa3.1.8 受电弓重量受电弓总重量（不包括绝缘子）≈130kg±5kg3.1.9绝缘子绝缘子高度 80mm绝缘子数量 4个3.1.11脚踏泵（可选项）输出压力 3.4bar/40次踏板扳动力 30KN～50KN外形尺寸 450mm×289mm×114mm 3.1.12 ADD系统降弓速度＞1m/s3.2 QG-120(F)型受电弓的升降弓特性3.2.1升弓受电弓弓头从离开止挡开始动作到最高工作位置的时间不大于8±1s，且对接触网线没有有害冲击3.2.2降弓受电弓从最高工作位置下降到静止位置的时间不大于7±1s，且对车顶无有害冲击。

接触网受电弓数据300km/h受电弓,设计速度300km/h，适用于相应速度等级的各种电力机车及动车组。

底架采用不锈钢焊接结构，下臂采用铸铝结构，上导杆采用碳纤维材料，弓头采用高强度的钛合金材料，上臂采用重量较轻的铝型材。

300km/h受电弓的参数：设计速度300 km/h ；落弓位伸展长度约2640 mm ；最大升弓高度（包括绝缘子）3000 mm落弓位高度（包括绝缘子）588 mm ；弓头长度1950 mm 额定电压25 kV ；额定电流1000 A 接触压力70 –120 N（可调）驱动类型气囊驱动机构升弓时间≤5.4 秒（可调）；降弓时间≤4 秒（可调）；整弓质量约109kgDSA150型受电弓，设计速度160 Km/h，适用于相应速度等级的各种电力机车及动车组。

具有DSA200型受电弓的所有特点，与DSA200型受电弓比较，DSA150上臂采用铝型材焊接结构。

DSA150型受电弓的参数：设计速度160 km/h ；落弓位伸展长度约2600 mm ；最大升弓高度（包括绝缘子）3000 mm落弓位高度（包括绝缘子）588 mm 弓头长度1950 mm ；额定电压25 kV 额定电流1000 A 接触压力70 –120 N（可调）驱动类型气囊驱动机构升弓时间≤5.4 秒（可调）；降弓时间≤4 秒（可调）整弓质量约125kgDSA200型受电弓，设计速度200km/h，适用于相应速度等级的各种电力机车及动车组。

底架、下臂采用钢焊接结构，下导杆采用不锈钢材料，上导杆、上臂和弓头都采用重量较轻的铝合金。

DSA200型受电弓的参数：设计速度200 km/h ；落弓位伸展长度约2600 mm ；最大升弓高度（包括绝缘子）3000 mm落弓位高度（包括绝缘子）588 mm ；弓头长度1950 mm 额定电压25 kV ；额定电流1000 A ；接触压力70 –120 N（可调）驱动类型气囊驱动机构升弓时间≤5.4 秒（可调）；降弓时间≤4 秒（可调）；整弓质量约125kgDSA250型受电弓，设计速度250km/h，适用于相应速度等级的各种电力机车及动车组。
