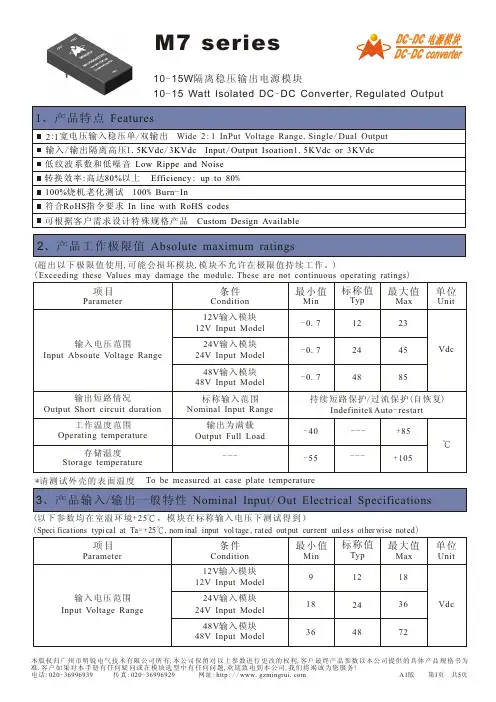

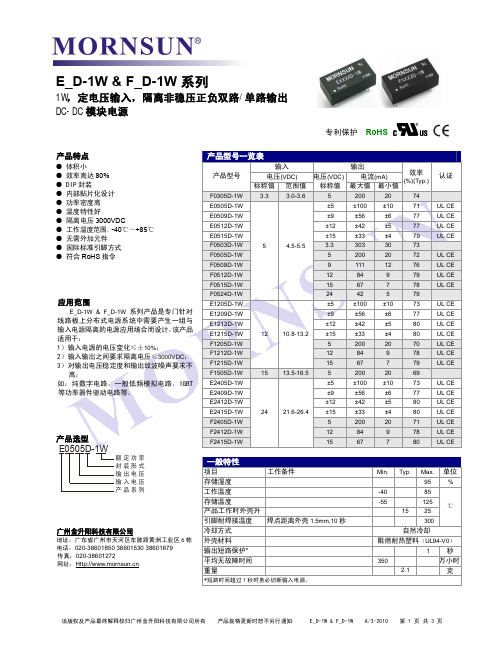

M 7 series10-15W隔离稳压输出电源模块DC -DC 电源模块DC -DC converter10-15 Watt Isolated DC -DC Converter ,Regulated Output(超出以下极限值使用,可能会损坏模块,模块不允许在极限值持续工作。
)(Exceedingthese Values may damage the module .These are not continuous operating ratings )输出短路情况OutputShort circuit duration工作温度范围Operating temperature 存储温度Storage temperature-0.7-0.7-0.7122448Vdc458523Indefinite &Auto -restart 持续短路保护/过流保护(自恢复)输出为满载Output Full Load-40---+85-55---+105*请测试外壳的表面温度To be measured at case plate temperature标称输入范围Nominal Input Range (以下参数均在室温环境+25，模块在标称输入电压下测试得到）℃(Speci fications typi cal at Ta =+25,nom inal input vol tage ,rated out put cur rent unl ess other wise not ed )℃Input Absoute Voltage Range 输入电压范围24V Input Model 24V 输入模块12V Input Model12V 输入模块48V Input Model48V 输入模块℃---项目Parameter条件Condition 最小值Min 标称值Typ 最大值Max 单位Unit91836122448Vdc367218Input Voltage Range 输入电压范围24V Input Model 24V 输入模块12V Input Model12V 输入模块48V Input Model48V 输入模块项目Parameter条件Condition 最小值Min 标称值Typ 最大值Max 单位Unit负载调整率Load Regulation (%)Max------单输出模块Single Output Model 0.5线性调整率Line Regulation 双输出模块Dual Output Model 输出为满载Output Full Load输出电压精度Output Voltage Accuracy 输入电压Input Voltage (Vdc )温度漂移系数Temperature Coefficient 工作频率Switching Frequency Hz %/℃交叉调整率Load cross Regulation Dual Output Model 双输出模块Load 20/100%60Seconds /0.5mA输入/输出隔离高压Isolation Voltage 绝缘电阻Isolation Resistance500VdcVdc M Ω1000------0.5------------5.0---2.01.0%%%%%标称输入电压Nominal Input---2500.010.02---------------(以下参数均在室温环境+25，模块在标称输入电压下测试得到）℃输出电流Output Current (mA )Max 输出电压Output Voltage (Vdc )输出纹波Output Ripple (MV )Typ 输入静态电流Input Current @No Load (mA )Typ 负载调整率Load Regulation 转换效率Efficiency (%)TypModel No . 产品型号10W 单输出系列 10W Single Output Series3.35303091215200011128346673.35912153.359M7-1215S10M7-123.3S10M7-1205S10M7-1212S10M7-1209S100.5标称输入电压Nominal Input (Speci fications typi cal at Ta =+25,nom inal input vol tage ,rated out put cur rent unl ess other wise not ed )℃1313121313766885441016102910009571041508502514479521260257254161820141826283022242628300.50.50.50.50.50.50.50.50.50.50.50.50.582818387808283818780808182M7-1224S104172424121016220.5825514320.581M7-2415S10M7-243.3S10M7-2405S10M7-2412S10M7-2409S10M7-2424S10M7-483.3S10M7-4805S10M7-4809S10189~7236~3618~Input Current @Max Load(mA )Typ 载电流输入满---3030200011128346674173030200011121.5K /3K备注：1、以上均为标准输出电压，即3.3V ,5V ,9V ,12V ,15V .M7-XXXXDX 为根据客户需求设计产品。

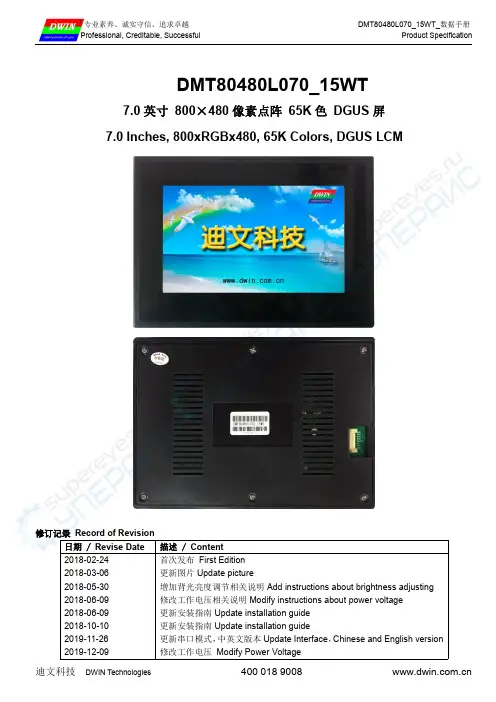

DMT80480L070_15WT7.0英寸800×480像素点阵65K色DGUS屏7.0Inches,800xRGBx480,65K Colors,DGUS LCM修订记录Record of Revision日期/Revise Date描述/Content2018-02-24首次发布First Edition2018-03-06更新图片Update picture2018-05-30增加背光亮度调节相关说明Add instructions about brightness adjusting 2018-06-09修改工作电压相关说明Modify instructions about power voltage2018-06-09更新安装指南Update installation guide2018-10-10更新安装指南Update installation guide2019-11-26更新串口模式，中英文版本Update Interface，Chinese and English version 2019-12-09修改工作电压Modify Power Voltage●显示性能参数Display参数Item数据Parameter说明Description 颜色Color65K(65536)colors16bit color5R6G5B显示尺寸（A.A）154.1mm(W)×85.9mm(H)800x480像素点阵800x480Pixel Matrix分辨率Resolution800x480可以设置成0°/90°/180°/270°显示模式Support0°/90°/180°/270°rotated display背光模式Backlight LED 不低于10000H（以最高亮度连续工作，亮度减半时间）≥10000H（Continuous working with maximum brightness,time of brightness halves）亮度Brightness250nit 可进行64级亮度调节（当亮度调节至最高亮度的1%~30%时，可能出现闪烁现象，不建议在此范围使用）。

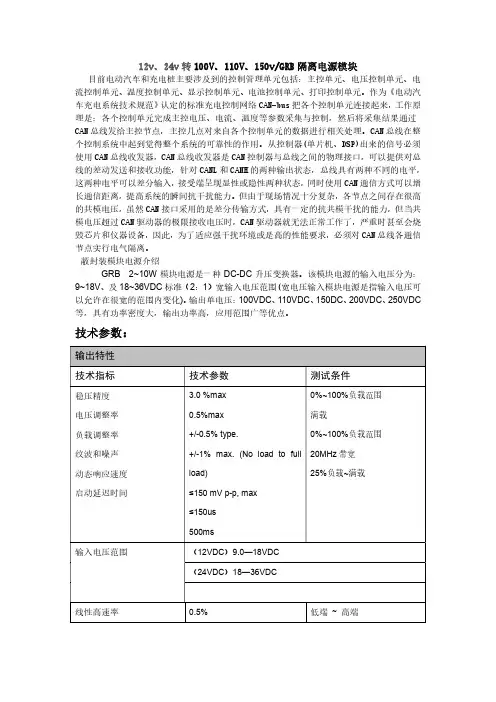

12v、24v转100V、110V、150v/GRB隔离电源模块目前电动汽车和充电桩主要涉及到的控制管理单元包括：主控单元、电压控制单元、电流控制单元、温度控制单元、显示控制单元、电池控制单元、打印控制单元。
作为《电动汽车充电系统技术规范》认定的标准充电控制网络CAN-bus把各个控制单元连接起来，工作原理是：各个控制单元完成主控电压、电流、温度等参数采集与控制，然后将采集结果通过CAN总线发给主控节点，主控几点对来自各个控制单元的数据进行相关处理。
CAN总线在整个控制系统中起到觉得整个系统的可靠性的作用。
从控制器(单片机、DSP)出来的信号必须使用CAN总线收发器，CAN总线收发器是CAN控制器与总线之间的物理接口，可以提供对总线的差动发送和接收功能，针对CANL和CANH的两种输出状态，总线具有两种不同的电平，这两种电平可以差分输入，接受端呈现显性或隐性两种状态，同时使用CAN通信方式可以增长通信距离，提高系统的瞬间抗干扰能力。

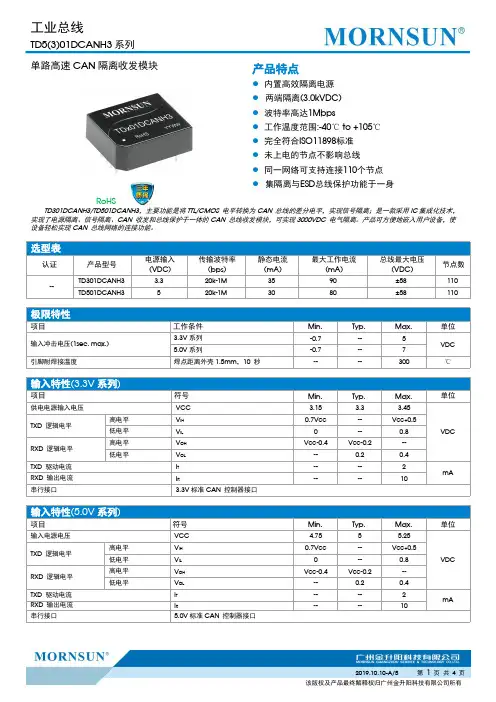

但由于现场情况十分复杂，各节点之间存在很高的共模电压，虽然CAN接口采用的是差分传输方式，具有一定的抗共模干扰的能力，但当共模电压超过CAN驱动器的极限接收电压时，CAN驱动器就无法正常工作了，严重时甚至会烧毁芯片和仪器设备，因此，为了适应强干扰环境或是高的性能要求，必须对CAN总线各通信节点实行电气隔离。
蔽封装模块电源介绍GRB 2~10W模块电源是一种DC-DC升压变换器。
该模块电源的输入电压分为：9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。
输出单电压：100VDC、110VDC、150DC、200VDC、250VDC 等，具有功率密度大，输出功率高，应用范围广等优点。
技术参数：外型尺寸及引脚描述GRB 2~5W系列 产品尺寸：25.4x25.4x10.14 单位: mm* 产品设计与规格如有更改,恕不另行通知。

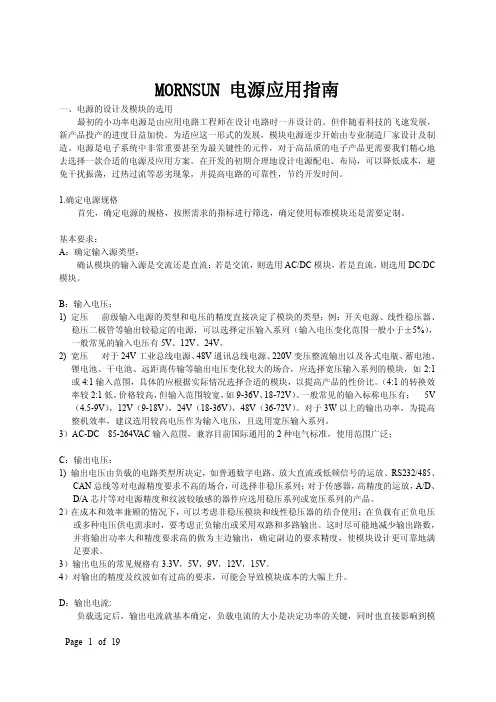

10w隔离电源方案隔离电源是指在输入端和输出端之间有一个适当的绝缘层来隔离输入端和输出端的电气连接。
它主要用于保证电路之间的安全隔离、减少电感和电容的耦合、提供电流的稳定性等方面。
下面是一份关于10W隔离电源方案的参考内容。
1. 选取隔离电源的类型：根据应用环境、功率需求和成本因素，可以选择各种类型的隔离电源，如交流输入型、直流输入型、带电池备份型等。
根据10W功率的需求，可以选择适合的交流输入型或直流输入型隔离电源。
2. 计算电源的输出参数：根据实际的应用需求，确定电源的输出电压和输出电流。
输出电压一般根据所驱动的设备来决定，常见的输出电压有5V、12V、24V等。
输出电流则根据所驱动设备的功率需求来确定。
3. 设计电源的输入保护：为了保护电源内部电路免受输入端电压的不稳定、突变等因素的影响，可以采用过压保护、欠压保护、过流保护等手段。
过压保护可以采用电压稳压器或电压调节电路，欠压保护可以采用欠压检测电路，过流保护可以采用电流保护电路等。

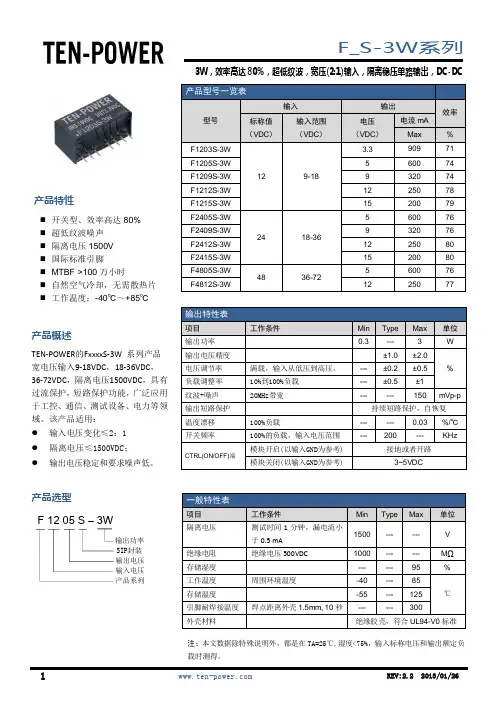

4. 选择合适的隔离电源模块：市场上有许多成熟的隔离电源模块可供选择，可以根据应用需求选择合适的隔离电源模块。
在选择时要考虑到输出电压的稳定性、效率、温升以及电源模块的可靠性等。
5. 进行电路原理图设计：根据选定的隔离电源模块的规格和要求，设计电路原理图。
电路原理图中要包括输入滤波电路、隔离变压器、电源模块、输出电路等。
6. 进行电路布局和走线设计：根据电路原理图设计合理的电路布局和走线。
电路布局要避免高功率部件与低功率部件之间的相互干扰，走线要考虑到信号的参考面和信号路径的最短长度等因素。
7. 进行电路仿真和优化：使用电路仿真软件对电路进行仿真和优化，验证电路的性能和稳定性。
可以根据仿真结果对电路进行优化和调整。
8. 进行电路板设计和制造：将电路原理图转换为电路板设计，并进行电路板的制造和组装。
制造过程中要注意电路板的层间绝缘、焊接质量和电路板尺寸与布局的合理性等。
1、注意事项 非常感谢您的惠顾！ 1.1、前言 请在使用仪表前先仔细阅读本说明书，仪表管理员密码出厂为2。
1.2、阅读指导⏹ 对于初次使用本公司仪器的用户，请通读本说明书；若已经有使用过，并熟悉仪表的接线和操作，可只阅读“操作指南”和“功能说明”。
⏹TMS – F / D 系列仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：本说明书采用平时的表示方法。
1.3、注意事项⏹ 用户打开仪表包装后，请先检查仪表外观是否有损坏，接着再检查仪表的型号是否与您的定货相符，若有出现上述的问题请立即与本公司更换。
⏹ 请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹ 请在仪表允许的工作条件下使用仪表。
一般情况下用户不要擅自拆开仪表，以免发生危险；如仪表出现故障，请先与本公司技术人员联系，在技术人员允许和指导下方可拆开仪表。
⏹仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。
如仍不能解决问题请与本公司技术人员联系。
2、概述2.1、主要特点✧ 友好的人机界面，易学易用，操作快捷。
✧ 采用开关电源适应85V-240VAC 范围或者24VDC 电源供电。
✧ 模块化结构，灵活配置，方便升级。
✧ 采用贴片技术(SMT)，设计更加简洁、轻巧。
✧ 支持多种输入类型，现场配置灵活方便。
✧热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。
2.2、技术指标● 输入规格（一台仪表即可兼容）：热电偶：K 、S 、E 、J 、T 、B 、N 热电阻：Cu50、Pt100线性电压：0－5V 、1－5V 等线性电流：0－10mA 、4－20mA 等（若订货时未注明需外接250Ω精密电阻）扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表） ● 测量范围：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、 J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ ) Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ ) 线性输入：-999－+9999由用户定义● 测量精度：0.2级（热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时）0.2%FS ±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）● 响应时间：≤1秒/通道（设置数字滤波参数FiL=0时）● 输出规格（模块化）：继电器触点开关输出：220VAC/3A 、220VAC/0.8A ● 报警功能：上限、下限、公共报警任意组合，最多可输出8路● 电源：85－240VAC ，-15%，+10% / 50－60Hz ；或24VDC/AC ，-15%，+10% ● 电源消耗：≤5W● 环境温度：0－50℃ ● 环境湿度:＜85%RH2.3、模电定义JK 继电器常开（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ）JB 继电器常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ）BKB 继电器常开+常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ） J3K 大容量继电器常开触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） J3B 大容量继电器常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ）J3KB 大容量继电器常开+常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） S 光电隔离RS485通讯接口模块 R 光电隔离RS232通讯接口模块V0／V1／V2 隔离的5V/12V/24V 直流电压输出，可供外部变送器等传感器或其它电路使用，最大电流50mA I2 DC4～20mA 变送输出例1、有一台仪表的型号是：TMS-D02D08HNS1，则它的配置如右：主机型号：TMS-D02，8路巡检仪，统一上限报警，带RS485通讯功能，热电阻、热电偶输入，工作电原：84-245VAC ，外形尺寸：160×80 mm ，3、仪表安装3.1、安装尺寸（单位：mm）示意图如图，尺寸数据如左表：3.2、接线（请以实物的接线为准）F型：D型：4、操作指南4.1、面板说明4.2、仪表工作状态仪表的几种工作状态如右下图所示：注：仪器在正常工作时（即下显示窗巡回显示通道号），短按一次进入暂停状态通过按和来实现查看某一通道的测量值；再按一次转为正常工作状态。

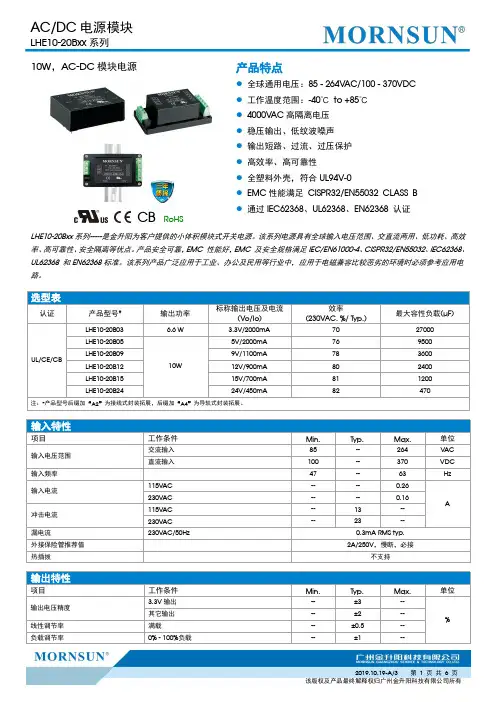

10W ，AC-DC 模块电源产品特点●全球通用电压：85-264VAC/100-370VDC ●工作温度范围：-40℃to +85℃●4000VAC 高隔离电压●稳压输出、低纹波噪声●输出短路、过流、过压保护●高效率、高可靠性●全塑料外壳，符合UL94V-0●EMC性能满足CISPR32/EN55032CLASSB●通过IEC62368、UL62368、EN62368认证CBRoHSLHE10-20Bxx 系列-----是金升阳为客户提供的小体积模块式开关电源。
该系列电源具有全球输入电压范围、交直流两用、低功耗、高效率、高可靠性、安全隔离等优点。
产品安全可靠，EMC 性能好，EMC 及安全规格满足IEC/EN61000-4、CISPR32/EN55032、IEC62368、UL62368和EN62368标准。
该系列产品广泛应用于工业、办公及民用等行业中，应用于电磁兼容比较恶劣的环境时必须参考应用电路。
选型表认证产品型号*输出功率标称输出电压及电流(Vo/Io)效率(230VAC,%/Typ.)最大容性负载(µF)UL/CE/CBLHE10-20B03 6.6W3.3V/2000mA 7027000LHE10-20B0510W5V/2000mA 769500LHE10-20B099V/1100mA 783600LHE10-20B1212V/900mA 802400LHE10-20B1515V/700mA 811200LHE10-20B2424V/450mA82470注：*产品型号后缀加“A2”为接线式封装拓展，后缀加“A4”为导轨式封装拓展。
输入特性项目工作条件Min.Typ.Max.单位输入电压范围交流输入85--264VAC 直流输入100--370VDC 输入频率47--63Hz输入电流115V AC ----0.26A230V AC ----0.16冲击电流115V AC --13--230V AC --23--漏电流230VAC/50Hz0.3mA RMS typ.外接保险管推荐值2A/250V ，慢断，必接热插拔不支持输出特性项目工作条件Min.Typ.Max.单位输出电压精度 3.3V 输出--±3--%其它输出--±2--线性调节率满载--±0.5--负载调节率0%-100%负载--±1--纹波噪声*20MHz带宽（峰-峰值）--50100mV 温度漂移系数--±0.02--%/℃短路保护可长期短路，自恢复过流保护≥110%Io，自恢复过压保护3.3/5VDC输出≤7.5VDC 9VDC输出≤15VDC 12/15VDC输出≤20VDC 24VDC输出≤30VDC最小负载0----%掉电保持时间115V AC输入--15--ms 230V AC输入--80--注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《AC-DC模块电源应用指南》。

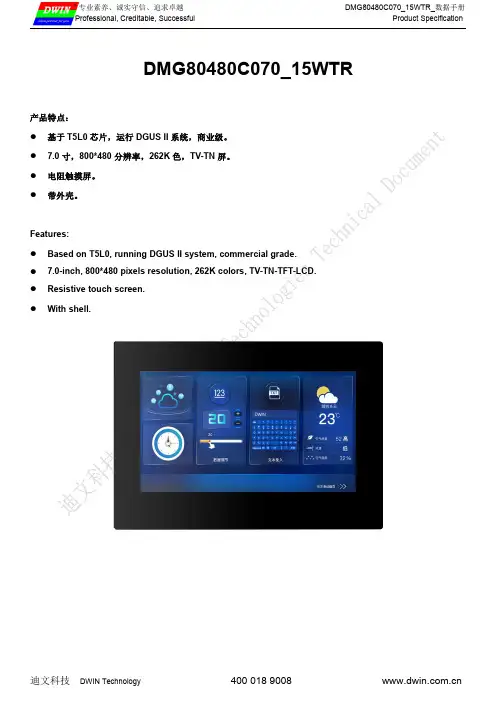

DMG80480C070_15WTR产品特点：●基于T5L0芯片，运行DGUS II系统，商业级。
●7.0寸，800*480分辨率，262K色，TV-TN屏。
●电阻触摸屏。
●带外壳。
Features:●Based on T5L0,running DGUS II system,commercial grade.●7.0-inch,800*480pixels resolution,262K colors,TV-TN-TFT-LCD.●Resistive touch screen.●With shell.1、硬件及接口Hardware and interface1.1硬件接口图Hardware interface硬件接口图Hardware interface1.2接口说明Interface description序号No.名称Name说明Description1T5L0芯片T5L0ASIC迪文自主研发，2020年量产，1MBytes片内Nor Flash，其中512KBytes用于存储用户数据库，擦写次数>100,000次Developed by DWIN.Mass production in2020,1MBytes Nor Flash on thechip,512KBytes used to store the user database.Rewrite cycle:over100,000times2液晶屏接口LCM interfaceFPC50_0.5mm，RGB接口FPC50_0.5mm,RGB interface3电阻触摸屏接口RTP interface4Pin_1.0mm接口4Pin_1.0mm interface4用户接口User interface用于供电和串口通讯，8Pin_3.81mm座子。
