SQ深井潜水泵液位自动控制柜使用说明书昆明丰顺环境工程技术有限公司一、结构特点控制柜专为控制SQ深井潜水泵而设计。

控制柜电气元件使用合资生产名牌或国内名牌，控制电路根据SQ泵的特点结合我们多年水泵电控设计的经验而精心设计。

出厂时经过严格测式，具有较高的运行可靠性，经济效果较好。

二、系统功能1、完善的保护功能。

具有短路保护、过载保护、过电压、欠电压保护、缺水干转保护。

2、具有手动---自动控制功能：可以手动或者液位自动起、停水泵。

3、自动液位控制水泵起、停。

4、具有完善的状态指示功能及水流量保护功能.三、控制面板功能说明1、运行指示灯：绿色，当水泵处于运行状态时，灯“亮”，当水泵停止运行时“熄灭”。

2、自动、手动转换开关：当开关设于“自动”位置时，水泵由水池液位自动控制起/停。

当开关设于“手动”位置时，可在控制柜上对水泵进行控制。

当开关设于“停止”位置时，水泵停止运行。

3、启动，停止按钮：当转换开关处于手动状态时，按动按钮可对水泵进行起、停控制。

4、缺水指示灯：红色。

当水泵管路上任何原因造成抽水流量不足时，水泵将停止运行，指示灯“亮”。

5、电源指示灯：黄色。

当电源接通且电源正常时，此灯“亮”。

四、控制系统使用操作规程1、设备使用前，应检查电网电压是否在正常范围内。

SQ水泵使用单相220V、50Hz交流电，允许电压范围为198－242V，若电源电压超出设备安全使用范围，不能使用本设备。

2、如果上述检查正常，先将“自动－停－手动”旋钮旋到“手动”位置，手动启停水泵，确认水泵无机械故障。

3、再将“自动－－停止――手动”旋钮旋到“自动”位置，系统便自动液位控制运行。

4、需要停机时，请将“自动－－停止――手动”旋钮旋到“停止”位置，再切断供电电源。

5、控制柜正常运行应投入自动，正常运行时无需人工操作，但为保证水泵安全可靠地工作，应认真作好定期检查工作，检查内容包括：检查控制柜元件是否正常，接线牢固、接触良好，检查水泵运行平稳无不良震动，检查水泵出水流量正常。

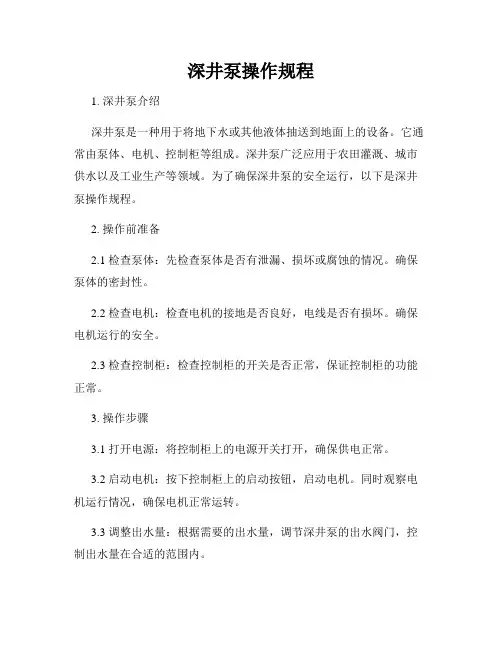

深井泵操作规程1. 深井泵介绍深井泵是一种用于将地下水或其他液体抽送到地面上的设备。

它通常由泵体、电机、控制柜等组成。

深井泵广泛应用于农田灌溉、城市供水以及工业生产等领域。

为了确保深井泵的安全运行，以下是深井泵操作规程。

2. 操作前准备2.1 检查泵体：先检查泵体是否有泄漏、损坏或腐蚀的情况。

确保泵体的密封性。

2.2 检查电机：检查电机的接地是否良好，电线是否有损坏。

确保电机运行的安全。

2.3 检查控制柜：检查控制柜的开关是否正常，保证控制柜的功能正常。

3. 操作步骤3.1 打开电源：将控制柜上的电源开关打开，确保供电正常。

3.2 启动电机：按下控制柜上的启动按钮，启动电机。

同时观察电机运行情况，确保电机正常运转。

3.3 调整出水量：根据需要的出水量，调节深井泵的出水阀门，控制出水量在合适的范围内。

3.4 监测运行状态：定期观察深井泵的运行状态，如有异常情况应及时停机检修。

3.5 停止操作：当工作完成或需要停机时，按下控制柜上的停止按钮，停止电机运行。

3.6 切断电源：关闭控制柜上的电源开关，切断电源。

4. 检修与维护4.1 定期检查：定期对深井泵进行检查，包括泵体的密封情况、电机的工作状态等。

4.2 清洁保养：定期清洁深井泵的泵体和过滤网等部件，保持其通畅和良好的工作状态。

4.3 润滑维护：根据深井泵的使用情况，定期对轴承和密封进行润滑维护，延长使用寿命。

5. 安全注意事项5.1 避免过载使用：不得超过深井泵的额定工作流量和扬程，以防止过载损坏设备。

5.2 严禁空转：在启动深井泵之前，确保有足够的液体进入泵体，防止空转损坏电机。

5.3 警示标识：深井泵应设置明显的警示标识，以提醒工作人员注意安全。

6. 应急处理6.1 泵体异常：如发现泵体有异常情况，应立即停机，并进行检查和修复。

6.2 电机问题：如电机出现异常运行、发热等情况，应及时切断电源，并找专业人员进行检修。

7. 结束语深井泵操作规程的执行对于确保深井泵的安全运行至关重要。

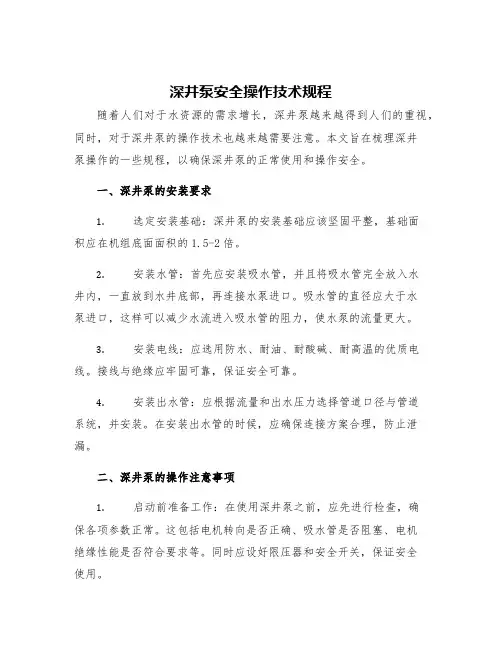

深井泵安全操作技术规程随着人们对于水资源的需求增长，深井泵越来越得到人们的重视，同时，对于深井泵的操作技术也越来越需要注意。

本文旨在梳理深井泵操作的一些规程，以确保深井泵的正常使用和操作安全。

一、深井泵的安装要求1.选定安装基础：深井泵的安装基础应该坚固平整，基础面积应在机组底面面积的1.5-2倍。

2.安装水管：首先应安装吸水管，并且将吸水管完全放入水井内，一直放到水井底部，再连接水泵进口。

吸水管的直径应大于水泵进口，这样可以减少水流进入吸水管的阻力，使水泵的流量更大。

3.安装电线：应选用防水、耐油、耐酸碱、耐高温的优质电线。

接线与绝缘应牢固可靠，保证安全可靠。

4.安装出水管：应根据流量和出水压力选择管道口径与管道系统，并安装。

在安装出水管的时候，应确保连接方案合理，防止泄漏。

二、深井泵的操作注意事项1.启动前准备工作：在使用深井泵之前，应先进行检查，确保各项参数正常。

这包括电机转向是否正确、吸水管是否阻塞、电机绝缘性能是否符合要求等。

同时应设好限压器和安全开关，保证安全使用。

2.启动顺序：液晶显示控制器上的启动顺序如下：–启动电机：等待水泵转子转动正常后再启动深井泵；–释放压力：释放压力后启动深井泵，避免启动电机时压力过大而损坏深井泵。

3.操作注意事项：在深井泵运行过程中，应注意以下要点：–关注运行电流：应该经常观察深井泵和电机运行电流的大小，避免过载操作。

–卸载后继续工作：当负载卸下时，深井泵的工作电流会下降。

此时如果不及时停机，深井泵会因为长时间空载而过热损坏。

–防止进料被卡住：当深井泵出现进料装置被卡住的情况时，应随即停泵检查，防止出现管堵。

–养成定期维护的好习惯：由于深井泵工作环境较为恶劣，杂质较多，因此定期维护是不可少的。

应该保持泵体清洁、合理保养，随时更换损坏部分。

三、深井泵的停机和保养1.停机注意事项：在停机时应该注意以下要点：–不要电源直接切断：不要在欠压或空压状态下直接切断电源，应先放出水压再将电源切断。

1．重要提示1.1 使用产品前，请详细阅读所有的说明。

1.2 请妥善保管说明书，以备日后查用；1.3 控制柜所有输入、输出接线应由专业技术人员严格按照图纸操作。

不正确的接线易损坏CPU和传感器，导致系统不能正常运行，甚至更大的危险；1.4 水位传感器与控制器接线应严格按照接线图对应连接，错接将损坏CPU内部元件； 1.5 显示屏操作时不可用力过大；2．电气控制柜介绍2.1 概述尊敬的用户：感谢您使用多水箱全自动补水控制柜，本控制柜核心部分采用西门子工业级可编程控制器，控制灵活方便，抗干扰能力强，自动化程度高，它可以让系统最高效率地运行，且运行稳定可靠，操作简单、显示直观、功能丰富等。

2.2 系统功能2.2.1 、水箱自动补水功能当某一水箱显示水位低于该水箱补水下限设定值时，该水箱补水电动阀启动打开（打开过程30秒），经延时后深井水泵启动，井水经水泵向水箱补水，当该水箱显示水位大于或等于该水箱补水上限设定值时，深井水泵停止运行（如果其它水箱补水电动阀无自动正在补水时，深井水泵停止运行，如果其它水箱补水电动阀有自动正在补水时，深井水泵继续运行，待其它水箱自动补水完成后，深井水泵停止运行），该水箱补水电动阀经延时后开始关闭（关闭过程30秒左右）。

注:当某水箱水位传感器出现异常时，为防止水箱溢流，该水箱补水电动阀自动关闭，如需补水可在触摸显示屏上手动操作即可。

2.2.2 报警功能当水位传感器故障（显示异常）、软启动器故障、水箱水位高于设定上限30厘米、水箱水位低于设定下限30厘米时控制柜发出声光报警并在触摸屏上显示报警信息。

2.2.3 软启动器简单设置方法（用户勿动）注：FD = 0为键盘控制，其它无效；FD = 1为键盘和端子均可控制，其它无效；FD = 2为端子控制，其它无效。

非专业人员勿动。

3、控制柜的操作控制柜运行时系统的运行参数状态将显示在中文触摸屏上或通过控制器上的通讯口显示在远程计算机上，其中包括标志信息、实时钟（时、分、秒）、水箱实时水位、运行状态、报警信息等；另外，在控制柜上还配备了信号灯指示。

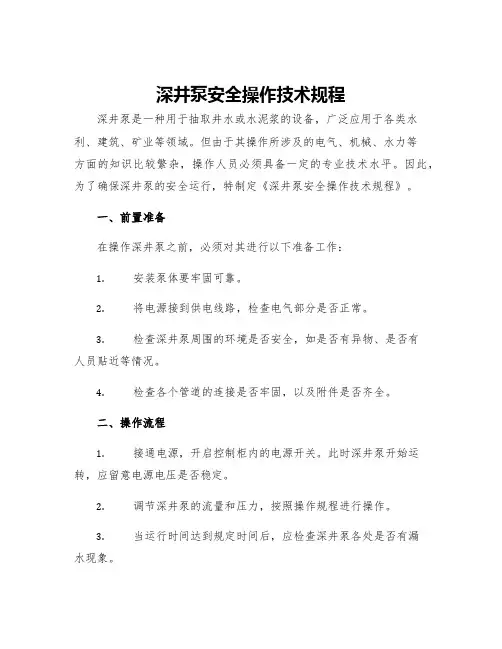

深井泵安全操作技术规程深井泵是一种用于抽取井水或水泥浆的设备，广泛应用于各类水利、建筑、矿业等领域。

但由于其操作所涉及的电气、机械、水力等方面的知识比较繁杂，操作人员必须具备一定的专业技术水平。

因此，为了确保深井泵的安全运行，特制定《深井泵安全操作技术规程》。

一、前置准备在操作深井泵之前，必须对其进行以下准备工作：1.安装泵体要牢固可靠。

2.将电源接到供电线路，检查电气部分是否正常。

3.检查深井泵周围的环境是否安全，如是否有异物、是否有人员贴近等情况。

4.检查各个管道的连接是否牢固，以及附件是否齐全。

二、操作流程1.接通电源，开启控制柜内的电源开关。

此时深井泵开始运转，应留意电源电压是否稳定。

2.调节深井泵的流量和压力，按照操作规程进行操作。

3.当运行时间达到规定时间后，应检查深井泵各处是否有漏水现象。

4.在处理完各项事宜后，即可将电源开关关闭，同时将深井泵状态设为停止状态。

三、操作注意事项1.在安装深井泵之前，应认真阅读深井泵的说明书，了解深井泵的工作原理、性能参数及安全要求等。

2.操作时应遵守操作规程，禁止在运行状态下进行各种操作，避免发生意外事故。

如需停机或换件等操作，必须先将电源关闭，确认深井泵处于停止状态后再进行操作。

3.在清洗和维修深井泵时，应先将电源关闭，等待机体冷却后再进行操作。

如需更换电机或检修保护装置等操作，应由具备相应资质的电气专业人士进行操作。

4.在深井泵使用过程中，如发现电气缺陷、机械故障或水力异常等危险情况，应立即将深井泵停机，并及时通知相关部门进行处理。

5.对深井泵进行日常保养时，应记得及时清除污物和异物，保持水路畅通，检查电气和机械部件是否损坏或磨损，确保深井泵处于良好的状态。

四、安全防范在操作深井泵的过程中，必须加强安全防范，做好以下方面的工作：1.严格遵守深井泵的操作规程和安全要求，掌握深井泵安全操作技术。

2.对操作人员进行安全教育和培训，提高他们的安全意识和技术水平。

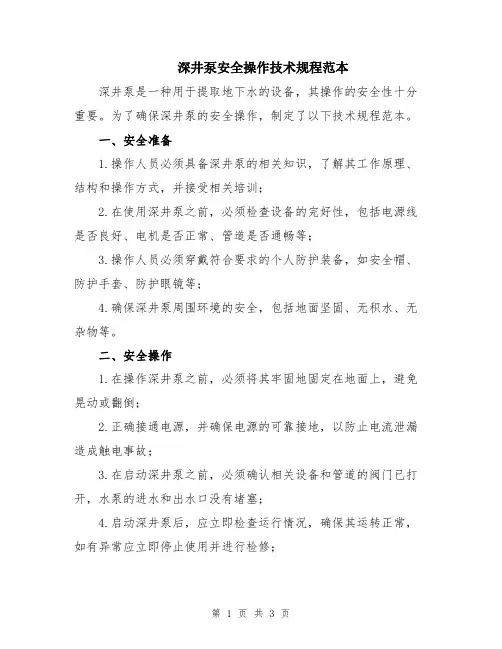

深井泵安全操作技术规程范本深井泵是一种用于提取地下水的设备，其操作的安全性十分重要。

为了确保深井泵的安全操作，制定了以下技术规程范本。

一、安全准备1.操作人员必须具备深井泵的相关知识，了解其工作原理、结构和操作方式，并接受相关培训；2.在使用深井泵之前，必须检查设备的完好性，包括电源线是否良好、电机是否正常、管道是否通畅等；3.操作人员必须穿戴符合要求的个人防护装备，如安全帽、防护手套、防护眼镜等；4.确保深井泵周围环境的安全，包括地面坚固、无积水、无杂物等。

二、安全操作1.在操作深井泵之前，必须将其牢固地固定在地面上，避免晃动或翻倒；2.正确接通电源，并确保电源的可靠接地，以防止电流泄漏造成触电事故；3.在启动深井泵之前，必须确认相关设备和管道的阀门已打开，水泵的进水和出水口没有堵塞；4.启动深井泵后，应立即检查运行情况，确保其运转正常，如有异常应立即停止使用并进行检修；5.操作人员不得将手或其他物品放入运转中的深井泵管道中，以免发生危险；6.在停止使用深井泵时，必须先关闭电源，然后关闭相应的阀门，切勿在电源仍接通的情况下操作阀门。

三、应急措施1.如发现深井泵有异常声响或运行不正常，应立即停止使用，并切断电源，随即进行检修；2.若发生电气故障或人员触电事故，应立即切断电源，并进行紧急救援；3.如遇到泵管爆裂等突发事件，应立即关闭进出水阀门，并切断电源，进行紧急处理；4.在进行紧急处理时，要确保自身安全，并寻求专业人员的帮助。

四、维护保养1.定期检查深井泵的电源线、电机和管道等，发现问题及时修理或更换；2.定期清洗深井泵的过滤器和筛网，保持其通畅性；3.注意深井泵的防锈和防腐，可以定期给其涂抹特殊涂层，延长其使用寿命。

五、操作人员禁忌1.在操作深井泵时，禁止吸烟或将明火带入泵房；2.禁止将深井泵用于非指定的用途，以免造成设备破损或人身伤害；3.禁止在深井泵上进行私自改动或修理，以免影响设备正常运转；4.禁止饮酒后操作深井泵，以免影响判断力和操作技能。

J745X-D 10 16 25 40 64多功能水泵控制阀使用说明书多功能水泵控制阀细分为：A类：双进双出型（DN400口径以上）B类：深井泵型（DN200以下带排气阀，大于或等于DN200建议加装排气阀）C类：立式安装型（带弹簧）D类：流量调节型（带调节丝杆）E类：标志杆型（带行程开关）F类：全行程数显装置型（带数显装置）一、用途安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。

二、特点1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。

2、无需操作控制，当水泵启停时，巧妙地利用阀门前后介质的压力变化来控制动力，使阀门自动按水泵操作规程的要求进行动作。

3、无需专业调试，阀门动作不受水泵扬程及流量变化的影响，适应范围广。

4、基本无需维修，寿命长。

5、节能效果明显，利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量，阻力损失小。

三、技术参数1、公称压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa2、最低动作压力：0.05MPa3、适用介质：原水、海水、污水、油品4、适用温度：0 ～ 80℃5、缓闭时间：3 ～ 120S（可调节）6、水锤峰值：≤1.3倍水泵出口额定压力7、水泵最高反转速度：≤1.2倍水泵额定转速8、膜片疲劳弯曲：120万次无破损四、结构（图一：结构示意图）多功能水泵控制阀由主阀和外装附件组成，主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成，外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件，在其止回方向设有限流孔。

图一结构示意图五、工作原理1、启闭过程示意图（水力控制正常工作过程）停泵状态，阀板在出口端及隔膜上腔静压作用下完全关闭。

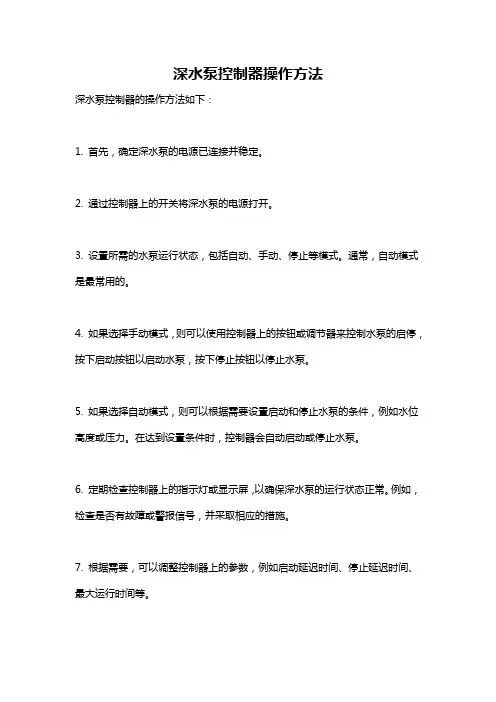

深水泵控制器操作方法
深水泵控制器的操作方法如下：
1. 首先，确定深水泵的电源已连接并稳定。

2. 通过控制器上的开关将深水泵的电源打开。

3. 设置所需的水泵运行状态，包括自动、手动、停止等模式。

通常，自动模式是最常用的。

4. 如果选择手动模式，则可以使用控制器上的按钮或调节器来控制水泵的启停，按下启动按钮以启动水泵，按下停止按钮以停止水泵。

5. 如果选择自动模式，则可以根据需要设置启动和停止水泵的条件，例如水位高度或压力。

在达到设置条件时，控制器会自动启动或停止水泵。

6. 定期检查控制器上的指示灯或显示屏，以确保深水泵的运行状态正常。

例如，检查是否有故障或警报信号，并采取相应的措施。

7. 根据需要，可以调整控制器上的参数，例如启动延迟时间、停止延迟时间、最大运行时间等。

请注意，具体的操作方法可能会因深水泵控制器的型号和品牌而有所不同。

在操作之前，请参考深水泵控制器的使用说明书，并遵循制造商的指导。

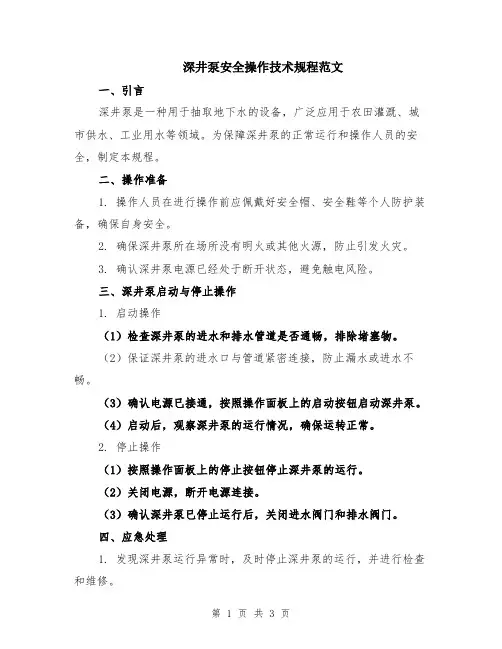

深井泵安全操作技术规程范文一、引言深井泵是一种用于抽取地下水的设备，广泛应用于农田灌溉、城市供水、工业用水等领域。

为保障深井泵的正常运行和操作人员的安全，制定本规程。

二、操作准备1. 操作人员在进行操作前应佩戴好安全帽、安全鞋等个人防护装备，确保自身安全。

2. 确保深井泵所在场所没有明火或其他火源，防止引发火灾。

3. 确认深井泵电源已经处于断开状态，避免触电风险。

三、深井泵启动与停止操作1. 启动操作（1）检查深井泵的进水和排水管道是否通畅，排除堵塞物。

（2）保证深井泵的进水口与管道紧密连接，防止漏水或进水不畅。

（3）确认电源已接通，按照操作面板上的启动按钮启动深井泵。

（4）启动后，观察深井泵的运行情况，确保运转正常。

2. 停止操作（1）按照操作面板上的停止按钮停止深井泵的运行。

（2）关闭电源，断开电源连接。

（3）确认深井泵已停止运行后，关闭进水阀门和排水阀门。

四、应急处理1. 发现深井泵运行异常时，及时停止深井泵的运行，并进行检查和维修。

2. 若发生火灾，立即将深井泵停止运行，并使用灭火器进行灭火，如火势无法控制，请立即报警并撤离现场。

3. 发生漏电事故时，应立即切断电源，避免触电伤害。

五、安全注意事项1. 深井泵的维修和保养应由专业人员进行，非专业人员不得擅自操作。

2. 在进行维修或保养时，应先停止深井泵的运行，并进行安全标识，防止其他人员误操作。

3. 切勿在深井泵运行时进行临时修理或调试，以免造成人身伤害。

4. 定期检查深井泵的电缆、接线等电器设备，如有损坏或老化应及时更换。

5. 严禁使用湿手进行深井泵的操作，以免触电。

六、安全培训和监督1. 组织操作人员进行深井泵的安全培训，确保其熟悉操作规程和安全注意事项。

2. 监督操作人员的操作行为，发现问题及时纠正和指导。

3. 定期组织演练应急处理措施，提高操作人员的应急响应能力。

七、安全记录和事故处理1. 深井泵的操作记录应详尽、准确，并加盖操作人员的签字。
