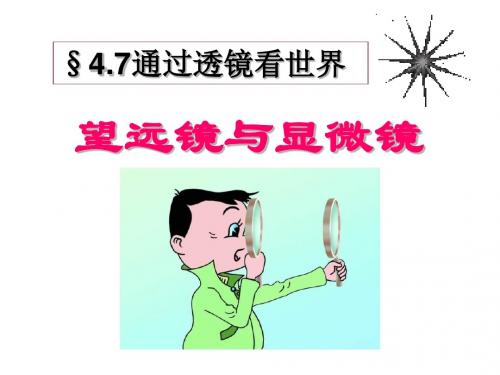

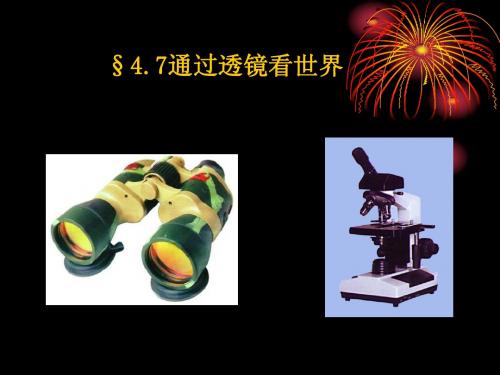

§4.7通过透镜看世界

§4.7通过透镜看世界
开普勒望远镜
开普勒空间望远镜
原理光路图:
物镜 目镜
望远镜的发展：
伽利略望远镜
早期的伽利略望远镜
1、望远镜：由目镜和物镜组成 （1）伽利略望远镜：目镜是凹透镜， 物镜是凸透镜 可看到一个正立放大的虚像
（2）开普勒望远镜：目镜是凸透镜， 物镜也是凸透镜，但物镜的焦距长，目 镜的焦距短。 可看到一个倒立放大的虚像
彩虹
问：彩虹是怎样形成的呢？ 答: 雨后的天空悬浮有大量的细小水珠， 太阳光照射到这些小水珠上时，它被分折 射解成绚丽的七色光。因此，有时我们能 看见太阳光和小水珠建造起的——彩虹。
注:①X颜色的物体只反射___光,其它色光被吸收. ② ___色的物体可反射各种色光，___色的物体 可吸收各种色光。 [例1]戴蓝色镜片的人看红纸是____色的。 [例2]绿光灯照射到穿白上衣、红裙子的演员身 上，观众看到她的上衣是___色，裙子是___色. 3.光的“三基色”： 为___、___、___，混合可得不同色光。 4.颜料的“三原色”： 为____、___、___，混合可得不同颜料。
玻璃
光线在三棱镜的 两个侧面上发生折射 时，两次向底边偏折 的缘故
（1）太阳光通过三棱镜后,分解成七色光带
红 橙 黄 绿 蓝 靛 紫
不同的颜色的光 通过三棱镜的偏折不 同, 红 色光的偏折最 小,紫色光的偏折最 大. 偏 折由小到大依 次为:红 、 橙、黄、 绿、蓝、靛、紫。
色散： 一束太阳光（白光）通过三棱镜，被分 解成七种色光的现象叫做光的色散，这些色光 排列成的光带叫光谱
1.太阳光（白光）不是单色光，是由红、橙、 黄、绿、蓝、靛、紫七种颜色的光组成的 2.红、橙、黄、绿、蓝、靛、紫七种颜色可 复合成白光。

光的“三原色”应用
电视、电脑的屏幕的颜色是由红、 绿、蓝三种颜色的光组成的
• 透明物体的 颜色是由它 透过的色光 决定的。
1、透明物体的颜色
其余的色光到哪里去了?
是被物体吸收了
2、不透明物体的颜色
• 不透明物体的颜色是由 它反射的色光决定的
光源 白光 紅光
白色紙 白色
紅色紙 红色
綠色紙 綠色
普通光学显微镜
相位差显微镜
解剖显微镜
扫描式电子显微镜SEM
透射式电子显微镜TEM
扫描电镜下的巨噬细胞
三种镜的比较
种类 伽利略 望远镜 开普勒 望远镜 显微镜 目镜 凹透镜 小焦距 凸透镜 物镜 大焦距 凸透镜 大焦距 凸透镜 观察到 的像 正立的 虚像 倒立的 虚像 视野大 小 视野小 视野大
课堂探究（现在让我们一起走进彩色世界相信会有
很多收获！）
演示实验：光的色散实验 让太阳光(白光 )通过三棱镜 科学家的实验： 光的色散实验
（英国物理学家：牛顿） 让太阳光(白光)通过三棱镜
（英国物理学家：牛顿）
光的色散
光 的 色 散
太阳光通过棱镜后，被分 解为红、橙、黄、绿、蓝、 靛、紫七种颜色的光。
练习
通过两个透镜观察物体：
（１）以凹透镜为目镜，以焦距较大的凸透镜 为物镜，调节两者间的距离，观察远处的物体， 你看到的像是___________________ 。 正立放大的虚像
（２）以焦距较小的凸透镜为目镜，以焦距较大 的凸透镜为物镜，调节两者间的距离，观察远处的 倒立放大的虚像 。 物体，你看到的像是 ________________ （３）以焦距较大的凸透镜为目镜，以焦距较 小 的凸透镜为物镜，调节两者间的距离，观察 远处的物体，你看到的像是倒立放大的虚像 _____________。

显微镜原理图
显微镜的物镜和幻灯机的原理一样
显微镜的目镜相当于放大镜
F目
F物 F物
F目

第一次放大
f物 ＜ f目
第二次放大
3.什么是显微镜的放大倍数
• 显微镜的放大倍数=目镜的放大倍数× 物镜的放大倍数
• 例如：5×表示放大5倍；10×表示放大10 倍。根据需要可以更换使用。
• 1.望远镜和显微镜在构造上的共同特征是它们都 是由 物镜 和 目镜 组成，并且 目镜 都相当 于一个 放大 镜。 • 2.使用望远镜时，物镜的作用与 照相机 原理相 同，成 倒立、缩小的实 像；目镜的作用和 放大镜 原理相同，成 正立放大的虚 像。 • 3.使用显微镜时，被观察的物体经过 两 次放大， 第一次放大与 原理相同，说明了被观察 幻灯机 一倍焦距与二倍焦距 物体应放在物镜的 之间， 放大镜 成 像；第二次放大与 倒立、放大的实 原理相同，成 正立放大的虚像。
课堂练习
4、望远镜的作用是使远处的物体经过 物镜 成 一个缩小的像，目镜相当于一个 放大镜，用来 把这个像 放大 。天文望远镜的物镜口径做的较 大，是为了 增加进光量 。
5.下列关于显微镜和望远镜的说法，正确的是（ B ） A.通过望远镜看到的是物体被两次放大之后的实像。 B.使用显微镜观察物体，看到的是物体被两次放大的 虚像。 C.所有望远镜的物镜都相当于凸透镜。 D.以上说法都不对。
F目
望远镜的物镜和照相机的原理一样 望远镜的目镜相当于放大镜
太阳 日珥
天 文 望 远 镜 中 的 月 球 环 形 山
二、显微镜
1.构造 显微镜也是主要由 物镜和目镜组成。 显微镜的物镜和目镜 都是凸透镜。
2.显微镜原理：

显微镜放大倍数=物镜放大倍数×目镜放大倍数
显微镜的原
理
物镜的作用 目镜的作用
增大视角的方法
使被观察的
显
物体成一个 倒立的放大 的实像。
把物镜成的 实像再一次 放大。
微 镜
相当于投影 仪的镜头。
相当于放大 镜。
把物体的像 放大
练习
为什么显微镜物镜的焦距要比较短，目镜的焦距要 比较长？为什么望远镜的物镜的焦距要比较长而目镜
的焦距要比较短？
解析：使用显微镜时，从物体（标本）射出的光线，经过物镜 后形成一个放大的实像.这个实像被目镜再次放大，经过两 次放大，光线变得很弱，不容易看清楚.因此，一方面要使 被观察的物体明亮，一方面物体要尽可能离物镜近一些，以 便更多的光线进入物镜.为了保证物体经物镜成放大的实像， 物体要在一倍焦距以外，故物镜的焦距要设计得短一些.为 使经物镜成的实像落在目镜的焦距以内，目镜的焦距又总是 设计得长一些.
目镜：靠近眼睛的一组透镜，作用
像一个普通的放大镜。
物镜：靠近被观察物体，作用相当
显 微
显微镜 结构
于投影仪的镜头。 载物台：承载被观察物体。
反光镜：增加光的强度，便于观察
镜
物体。
和 望 远 镜
原理： 结构
物镜：使远处的物体在焦点附近 成实象。
目镜：靠近眼睛，作用相当于放
望远镜
大镜。
原理：
目镜：成正立放大的虚像
望远镜的发展： 伽利略望远镜 早期的伽利略望远镜
开普勒望远镜 开普勒空间望远镜
（1）物镜：相当于照相机的镜头， 成倒立缩小的实像。
（2）目镜：相当于放大镜（成正立放大的虚像）， 把物镜所成的像再放大一次。
望远镜的原 理

的实实像，
望远镜近成倒立的 放大成虚
缩小的实像 像
把物体的像 放大
把物体的像 移近 把物体的像 放大
3、显微镜放大倍数= 目镜的放大倍数×物镜的放大倍数
下列四种显微镜的目镜和物镜的组 合中，放大倍数最大的是(D )
A 目镜5×，物镜10 × B 目镜10×，物镜10 × C 目镜5×，物镜40 × D 目镜10×，物镜40 ×
望远镜
伽利略 望远镜
开普勒望远镜
牛顿望远镜
（天文望远镜） （反射式望远镜）
课堂练习
➢望远镜的物镜的直径比我们眼睛 的瞳孔大得多，是为了 ( 可以会聚更多的光,使所成的像).
更加明亮
➢把天文望远镜安置在大气层外， 是为了（ 免受大气层的干扰，得 ).
到更清晰的天体照片
物镜的 目镜的 增大视角的方 作用 作用 法
使被观察的 把物镜成
显微镜
物体成一个 倒立的放大
的实像， 再一次放
•1、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 •2、知之者不如好之者，好之者不如乐之者。 •3、反思自我时展示了勇气，自我反思是一切思想的源泉。 •4、在教师手里操着幼年人的命运，便操着民族和人类的命运。一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。 •5、诚实比一切智谋更好，而且它是智谋的基本条件。 •6、做老师的只要有一次向学生撒谎撒漏了底，就可能使他的全部教育成果从此为之失败。2021年11月2021/11/32021/11/32021/11/311/3/2021 •7、凡为教者必期于达到不须教。对人以诚信，人不欺我;对事以诚信，事无不成。2021/11/32021/11/3November 3, 2021 •8、教育者，非为已往，非为现在，而专为将来。2021/11/32021/11/32021/11/32021/11/3

解析：望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机 的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同。 故选D。
课堂探究 1、显微镜的结构
显微镜
靠近眼睛的凸透镜。 靠近被视察物体的凸透镜。
课堂探究 2、显微镜的光路图 物镜
目镜
第一次：“倒立”、放大、实像 第二次：“正立”、放大、虚像
B. 物镜和目镜都成虚像
C. 物镜成正立、放大的虚像 D. 目镜成正立、放大的虚像
解析：物镜成像：物体放在物镜的一倍焦距和二倍焦距之 间，根据凸透镜的成像原理知，此时成倒立、放大的实像； 目镜成像：物镜所成的像在目镜的一倍焦距之内，根据凸 透镜的成像原理知，此时目镜成正立、放大的虚像，且物 像同侧，故D正确。
2、显微镜和普通天文望远镜的物镜和目镜两组透镜都相当于凸 透镜，其中与放大镜的成像原理相同的是（ D ） A. 显微镜的物镜和望远镜的目镜 B. 显微镜的目镜和望远镜的物镜 C. 显微镜的物镜和望远镜的物镜 D. 显微镜的目镜和望远镜的目镜
作业布置
完成同步练习册
再见
物镜 靠近被观测物体的凸透镜
目镜 靠近眼睛的凸透镜
课堂探究 2、望远镜的光路图 物镜
目镜
第一次：倒立、缩小、实像 第二次：“正立”、放大、虚像
课堂探究 3、望远镜的原理 （1）物镜的作用（相当于照相机） 使被视察的物体成一个倒立、缩小、实像。
（2）目镜的作用（相当于放大镜） 把物镜成的实像，再一次放大成虚像。

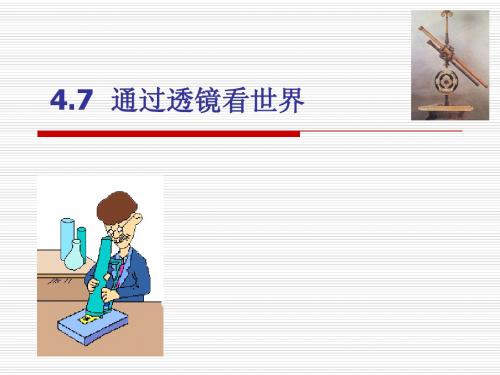

4.7 通过透镜看世界
八年级上册
情境导入
利用透镜我们可以看见我们肉眼看不到的一些事物，可 以更加深刻的探索未知的世界。让我们一起来探索透镜带 给我们的无限乐趣吧！

友情提示：（先师友独立思考→再师
友交流→后师友展示）
物 距 u
u>2f
像 的
特 点
倒正
大小
虚实
像 距 v
应用
倒立
倒立 倒立
u=2f
f<u<2f u=f u<f
缩小 实像 等大 实像
f<v<2f 照相机
v=2f
v>2f
---幻灯机 投影仪
放大 实像 不成像 放大
正立
虚像 ----
放大镜
望远镜的发展：
伽利略望远镜
早期的伽利略望远镜
数码望远镜
开普勒望远镜
开普勒空间望远镜
全球最大的单镜面光学望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
一、望远镜
1、望远镜结构实质： 由目镜和物镜组成
（1）伽利略望远镜：目镜是凹透镜， 物镜是凸透镜
可看到一个正立放大的虚像 （2）开普勒望远镜：目镜是凸透镜， 物镜也是凸透镜，但物镜的焦距长， 目镜的焦距短。 可看到一个倒立放大的虚像
扫描探针显微镜
透 射 电 子 显 微 镜
二、显微镜
1、显微镜结构实质：由目镜和物镜组成 ２、物体的位置 u<f （物体在１f内） 物镜 u<f f<u<2f
目镜
原理光路图:
３、原理
物镜： u<f，成正立放大的虚像 目镜：f<u<2f，成倒立放大的实像
４、作用 观察细小的物体，将细小的物体放大。
２、物体的位置 u>2f（物体在2f原理
物镜：u>2f，成倒立缩小的实像 目镜：u<f，成正立放大的虚像
４、作用 观察远处的物体，将远处的物体拉近。

物体
视角
缩小的像 通过望远镜看物体
通过目镜可观察物体 的虚像，视角增大了，好 像物体被移近，从而使我 们能看清远处的物体。
讲授新课你ຫໍສະໝຸດ 到看清微小物体和很远物体的方法了吗？ 增大视角
像 物体
望远镜虽然没有把物体放大，但成的像离物体很近， 增大了视角，所以感觉看到的物体放大了，变清楚了。
讲授新课
望远镜的物镜的直径 很大，能够会聚更多的光， 使得所成的像更加明亮。
4.视角 从眼睛的光心向观察物体的两端所引的两条
直线的夹角。
视角
物体对眼睛所成视角的大小不仅和物体本 身的大小有关，还和物体到眼睛的距离有关。
讲授新课
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
讲授新课
视角小
a
视角大
a
物体大小一定时，看近处的物体视角大，远处 的物体视角小。
讲授新课
靠近物体的透镜 叫物镜
讲授新课
2.显微镜成像原理
讲授新课
3.光路图说明
物镜
目镜
第一次：“倒立”、放大、实像 第二次：“正立”、放大、虚像
讲授新课
4.显微镜的原理
物镜的作用（相当于投影仪）
使被观察的物体成一个
倒立、放大、实像。 目镜的作用（相当于放大镜）
把物镜成的实像，再一
次放大成虚像。
讲授新课
讲授新课
二 显微镜
早期的显微镜
教学用生物显微镜
讲授新课
实 体 显 微 镜
手 术 显 微 镜
讲授新课
三
维
视
频
显
扫描探针显微镜
微
镜
透

（1）显微镜的结构
显
微
靠近眼睛的凸透镜。
镜
靠近被观察物体的凸透镜。
（2）显微镜的光路图
物镜
目镜
第一次：“倒立”、放大、实像 第二次：“正立”、放大、虚像
（3）显微镜的原理
物镜的作用（相当于投影仪）
使被观察的物体成一个
倒立、放大、实像。
目镜的作用（相当于放大镜）
把物镜成的实像，再一次
放大成虚像。
（3）望远镜的原理
目镜的作用（相当于放大镜）
把物镜成的实像，再一次
放大成虚像。
物镜的作用（相当于照相机）
使被观察的物体成一个
倒立、缩小、实像。
清可把 晰以天 的免文 天受望 体大远 照气镜 片层安 。的置
干在 扰大 ，气 得层 到外 更，
红 外 线 望 远 镜
数
码 望
天文望远镜
远
镜
全球最大的单镜面光学望远镜
经过两次放大作用，我们就可以 看到肉眼看不见的小物体了。
显微镜下的植物细胞
早期的显微镜
教学用生物显微镜
小结
物镜的作用
目镜的作用
望远镜
显微镜
第七节 通过透镜看世界
学习目标
1.望远镜的结构；望远镜的光 路图；望远镜的成像原理。 2.显微镜的结构；显微镜的光 路图；显微镜的成像原理。
Hale Waihona Puke 望远镜（1）望远镜的结构
靠近眼睛的凸 透镜 目镜
物镜 靠 近 被 观 测 物 体 的 凸 透 镜
（2）望远镜的光路图
物镜
目镜
第一次：倒立、缩小、实像 第二次：“正立”、放大、虚像

早期显微镜
切片显微镜
手术显微镜
电子显微镜
3 奇异的微观世界
显微镜下的细胞
显微镜下的草莓表面
显微镜下空气尘埃
3 显微镜
做一台显微镜
用两个焦距不同的凸透镜来试一试制作一台显微镜。
动动手
“哇!我看到的苍蝇就 像足球那么大!”
5 课堂练习
1. 显微镜和望远镜都装有目镜，目镜的作用相当于（ B ）
A．投影仪的镜头 B．一个放大镜 C．照相机镜头 D．以上说法都不对
2 望远镜
3.显微镜的成像原理图
物镜
第二次：正立、放大、虚像
目镜
第一次：倒立、放大、实像
3 显微镜
4.显微镜的放大倍数
显微镜的放大倍数 =物镜的放大倍数×目镜的放大倍数
5. 显微镜的作用
显微镜可以用于观察细微的物体或物 体上的细微部分。如植物细胞、金属 结构、细菌等。
3 奇异的微发明，使人们发现了微小 世界的奥秘，看到了微生物和细胞，引发了医学和生物学的划时代革命。
5 课堂练习
4. 如图所示，把一滴水滴在玻璃板上，再拿一个放大镜作为目镜放在水 滴的上方，这样就可以制成一个显微镜。把一幅图片放在玻璃板的下方 ，慢慢调节放大镜与水滴之间的距离，就可以看清玻璃板下面图片中的
微小细节了。下列有关水滴显微镜的描述正确的是（C ）
A．水滴所成的像是缩小的 B．目镜所成的像是缩小的 C．水滴所成的像为实像 D．目镜所成的像为实像
3.望远镜的原理
物镜相当于照相机的镜头，使远处的 物体成倒立、缩小的实像。 目镜相当于放大镜，成正立、放大的 虚像。将所成的像放大。
2 望远镜
4.望远镜的成像原理图
物镜
第二次：正立、放大、虚像
