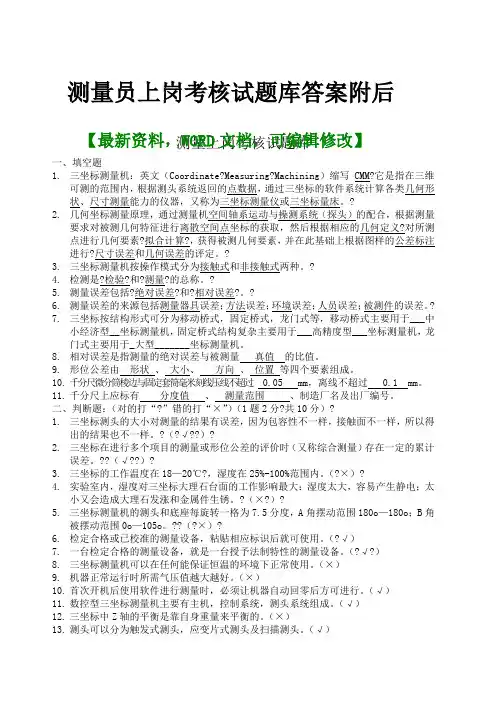

测量上岗考核试题库
一、填空题
1. 三坐标测量机：英文（Coordinate Measuring Machining ）缩写CMM 它是指在三维可测的范围内，根据测头系统返回的点数据，通过三坐标的软件系统计算各类几何形状、尺寸测量能力的仪器，又称为三坐标测量仪或三坐标量床。
2. 几何坐标测量原理，通过测量机空间轴系运动与操测系统（探头）的配合，根据测量要求对被测几何特征进行离散空间点坐标的获取，然后根据相应的几何定义 对所测点进行几何要素 拟合计算 ，获得被测几何要素，并在此基础上根据图样的公差标注进行 尺寸误差和几何误差的评定。
3. 三坐标测量机按操作模式分为接触式和非接触式两种。
4. 检测是 检验 和 测量 的总称。
5. 测量误差包括 绝对误差 和 相对误差 。
6. 测量误差的来源包括测量器具误差；方法误差；环境误差；人员误差；被测件的误差。
7. 三坐标按结构形式可分为移动桥式，固定桥式，龙门式等，移动桥式主要用于___中小经济型__坐标测量机，固定桥式结构复杂主要用于___高精度型___坐标测量机，龙门式主要用于_大型_______坐标测量机。
8. 相对误差是指测量的绝对误差与被测量 真值 的比值。
9. 形位公差由 形状 、 大小、 方向 、 位置 等四个要素组成。
10. 千分尺微分筒棱边与固定套筒毫米刻线压线不超过 0.05 mm ，离线不超过 0.1 mm 。
11. 千分尺上应标有 分度值 、 测量范围 、制造厂名及出厂编号。
二、判断题：（对的打“”错的打“×”）（1题2分 共10分）
1. 三坐标测头的大小对测量的结果有误差，因为包容性不一样，接触面不一样，所以得出的结果也不一样。
（√ ）
2. 三坐标在进行多个项目的测量或形位公差的评价时（又称综合测量）存在一定的累计误差。
（√ ）
3. 三坐标的工作温度在18—20℃ ，湿度在25%-100%范围内。
（ ×）
4. 实验室内，湿度对三坐标大理石台面的工作影响最大：湿度太大，容易产生静电；太小又会造成大理石发涨和金属件生锈。
（× ）
5. 三坐标测量机的测头和底座每旋转一格为7.5分度，A 角摆动范围180º—180º；B 角被摆动范围0º—105º。
（ ×）
6. 检定合格或已校准的测量设备，粘贴相应标识后就可使用。
（ √）
7. 一台检定合格的测量设备，就是一台授予法制特性的测量设备。
（ √ ）
8. 三坐标测量机可以在任何能保证恒温的环境下正常使用。
（×）
9. 机器正常运行时所需气压值越大越好。
（×）
10. 首次开机后使用软件进行测量时，必须让机器自动回零后方可进行。
（√）
11. 数控型三坐标测量机主要有主机，控制系统，测头系统组成。
（√）
12. 三坐标中Z 轴的平衡是靠自身重量来平衡的。
（×）
13. 测头可以分为触发式测头，应变片式测头及扫描测头。
（√）
14. 标准公差等级IT01与IT10相比，IT01公差等级较低。
（×）
15. Φ8+0.025 0的标准公差为+0.025mm 。
（×）
16. 查极限偏差表时，不需要计算就可查出极限偏差，但不准确。
（×）
测量员上岗考核试题库答案附后
【最新资料，WORD 文档，可编辑修改】
17. 间隙配合的特征是最大间隙和最小间隙；过盈配合的特征是最大过盈和最小过盈；过渡配合的
特征是最大间隙和最大过盈。
（√）
18. 直线度和平面度的公差带形状相同。
（×）
19. 表面粗糙度反映的是零件被加工表面上微观几何形状误差，它是由机床几何精度方面的误差引
起的。
（×）
20. 为了减少相对运动时的摩擦与磨损，表面粗糙度越小越好。
（×）
21. 对于普通螺纹来说，一般以螺纹顶径作为螺纹的公称直径。
（×）
22. 标准对螺纹的顶径即内螺纹的小径和外螺纹的大径规定了公差。
（√）
23. 最小极限尺寸一定小于基本尺寸（×）
24. 无论公差数值是否相等，只要公差等级相同，尺寸的精度就相同。
（√））
25. 相互配合的孔和轴，其基本尺寸必须相同。
（√）
26. 孔与轴的加工精度越高，则其配合精度也越高。
（X）
27. 圆度公差的被测要素可以是圆柱面也可以是圆锥面。
（√）
28. 数字压力显示表绿色显示为故障，红色显示为正常。
（×）
29. 在使用三坐标测量完成后，直接关掉控制柜的电源即可。
（×）
30. 量具的偏差等于量具的实际值与标称值之差。
（√）
三、选择题
1. 在测头模块中，STD模块是（ D ）。
A、小测力
B、中测力
C、大测力
D、标准测力
2. 下列不属于圆的计算方式的是（ D ）
A、最大内切法
B、最小外接法
C、最小二乘法
D、最小包容法
3. 特征测量时，平面测量的方式有（ C ）
A、圆
B、矩形
C、圆和矩形
D、以上都不对
4. 下列哪项公差不属于定位公差（ B ）
A、位置度
B、倾斜度
C、对称度
D、同轴度
5. 基本几何元素中属于矢量元素的是（ A ）
A、圆柱
B、椭圆
C、方槽
D、圆槽
6. 下列不属于特殊测针的是（ D ）
7. A 柱形测针 B 盘形测针 C 锥形测针 D 球形测针
8. 22、Φ20f6mm，Φ20f7 mm和Φ20f8mm三个公差带B 。
A 上、下偏差均相同 B上偏差相同但下偏差不相同
C 上偏差不相同但下偏差相同 D上、下偏差均不相同
9. Φ40H7/h6mm是B 配合。
A 过渡
B 间隙 C过盈 D精密
10. 下列配合中最紧的配合为C
A Φ40H7/f6mm BΦ40H7/h6mm C Φ40H7/p6mm DΦ40H7/k6mm
11. 为保证实际配合状态不超出允许的最紧状态，必须用最大实体尺寸控制实际要素的B 。
A 局部实际尺寸 B体外作用尺寸
C体内作用尺寸 D 最大极限尺寸
12. 用于判别具有表面粗糙度特征的一段基准线长度称为C 。
A 基本长度 B评定长度 C取样长度 D轮廓长度
13. 三坐标测量机一般都具有互成直角的三个测量方向，垂直运动为___C____。
A x方向
B y方向
C z方向
D d方向
14. 三坐标测量机的主体结构主要包括主机支撑部件，滑架部件，横梁部件，龙门框架和___B____。
A 测头系统
B 工作台
C 控制系统
D 测量软件
15. 三坐标测量机的工作气压范围为____C___bar。
A 3.2—3.8
B 3.6—4.2
C 4.2—4.8
D 4.6—5.2
16. 三坐标测量机运动导轨的日常清洁可采用120#的航空汽油或者__C___擦拭。
A、A 水 B 清洁剂 C 无水乙醇 D 肥皂水
17. 三坐标测量机的正常工作温度应该是__B___。
A、A 20℃±1℃ B 20℃±2℃ C 20℃±3℃ D 20℃±4℃
18. 计量器具的计量检定与计量溯源的路线方向( B )。
A. 一致
B. 相反
C. 完全一样
19. 我国量值传递的最高级别是（ C ）。
A．国家副基准 B．北京计量局基准 C．国家基准
四、问答题
1、阐述三坐标检查产品的工作流程？
1）认真消化图紙，了解加工工艺；
2）了解加工基准、设计基准、测量基准，明确各基准之间的关系；
3）了解被测要素的类别，设计测量方案。
4）测量方案实施；（由谁、用那台设备、怎样装夹、环境要求、方法、注意点）
5）测量结果处理，对有异议的结果需再次测量评定，出检测报告。
（写出评定的方法）
6) 清理工作台面，零件与报告一起发出。
2、一段时间未开机使用，再次开机后，发现Z轴卡紧不动，而X、Y两轴可顺畅推动。
请分析可能的原因并给出相应解决办法。
参考答案：原因1：环境条件不达标；解决方法：仔细擦拭工作台，按要求调定室内温度和湿度，并让机器在环境中放置24h。
原因2：Z轴的气管老化破损；解决方法：开启气源，逐一检查气管接头处是否有漏气，更换破损管路。
原因3：Z轴自重大，加上皮带长期不活动，卡在机械死点上；解决方法：打开后盖，轻轻旋动侧面的皮带轮，即可运动。
3．在保证测量结果准确的条件下，如何提高三座标测量的效率？
1) 编程时一根测头可以满足的，尽量减少调换测针过程。
2) 编程时要尽可能保证同一类被测要素，同一方向测量，避免在不同方向间的大回路切换。
3) 若是测量批量产品，首件测量要对产品做好精确定位，换件后不用花时间再手动找正。
