墙面平齐型柔性防水套管的制作预埋安装工法

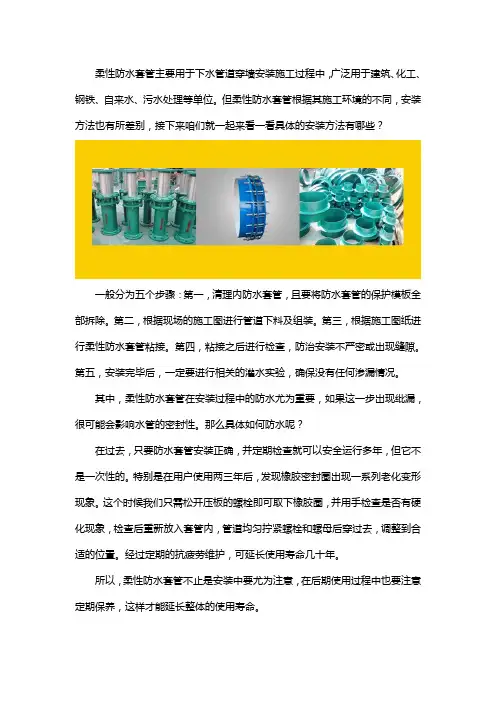

柔性防水套管主要用于下水管道穿墙安装施工过程中，广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

但柔性防水套管根据其施工环境的不同，安装方法也有所差别，接下来咱们就一起来看一看具体的安装方法有哪些？
一般分为五个步骤：第一，清理内防水套管，且要将防水套管的保护模板全部拆除。

第二，根据现场的施工图进行管道下料及组装。

第三，根据施工图纸进行柔性防水套管粘接。

第四，粘接之后进行检查，防治安装不严密或出现缝隙。

第五，安装完毕后，一定要进行相关的灌水实验，确保没有任何渗漏情况。

其中，柔性防水套管在安装过程中的防水尤为重要，如果这一步出现纰漏，很可能会影响水管的密封性。

那么具体如何防水呢？
在过去，只要防水套管安装正确，并定期检查就可以安全运行多年，但它不是一次性的。

特别是在用户使用两三年后，发现橡胶密封圈出现一系列老化变形现象。

这个时候我们只需松开压板的螺栓即可取下橡胶圈，并用手检查是否有硬化现象，检查后重新放入套管内，管道均匀拧紧螺栓和螺母后穿过去，调整到合适的位置。

经过定期的抗疲劳维护，可延长使用寿命几十年。

所以，柔性防水套管不止是安装中要尤为注意，在后期使用过程中也要注意定期保养，这样才能延长整体的使用寿命。

柔性防水套管预埋方法
柔性防水套管预埋方法是将柔性防水套管提前布置在建筑物的墙体或地面中，用于防止水、湿气、灰尘等物质侵入进入建筑物内部。

以下是柔性防水套管的预埋方法：
1. 预埋位置确定：根据建筑物的设计图纸和实际需求，确定柔性防水套管的预埋位置和长度。

2. 预埋槽开挖：根据预埋位置，用工具如电锤等开挖出一定深度和宽度的预埋槽。

3. 清理槽底：将预埋槽底清理干净，去除杂物和灰尘，确保槽底平整。

4. 确定套管长度：根据实际需求，将柔性防水套管的长度剪裁成合适的尺寸。

一般建议预留一定的余量，以便安装和维修时使用。

5. 固定套管：将剪裁好的柔性防水套管放入预埋槽中，使其与建筑物的墙体或地面紧密接触。

6. 固定套管：可使用专用的柔性防水套管固定剂，将套管牢固地固定在预埋槽中。

固定套管过程中要确保套管的密封性和稳固性。

7. 防水处理：在套管与墙体或地面接触处，使用专用的防水胶或密封剂进行防水处理和密封，确保套管的防水效果。

8. 清理和修整：在固定和防水处理完成后，对预埋槽进行清理，确保周围环境整洁，并对套管进行修整，去除多余的部分。

以上是柔性防水套管预埋的基本方法，具体操作时需要根据实际情况和需要进行调整。

还需要注意，在预埋过程中要注意保护套管，避免损坏。

预埋柔性套管施工方案一、项目背景随着城市基础设施的发展和改造，土木建筑领域对于管线施工的需求越来越大。

传统的管线施工方式往往面临土质条件限制、施工周期长以及对周边环境的破坏等问题。

为了解决这些问题，预埋柔性套管施工方案应运而生。

该方案通过将柔性套管预先埋入地下，使管线施工简化、效率提高、损坏减少，并节约了修复成本。

二、施工步骤2.1 施工前准备在进行预埋柔性套管施工前，需要进行以下准备工作：1.确定施工地点，包括地下管线走向、长度和深度等信息。

2.向相关部门申请施工许可，并获得相关许可证。

3.选用适合的柔性套管材料，并购买所需数量。

4.准备好施工工具和设备，包括挖掘机、搅拌机、输送管等。

2.2 挖掘沟槽根据预先确定的地下管线走向，在施工地点使用挖掘机挖掘沟槽。

沟槽的宽度和深度应根据套管直径和所需埋深确定。

确保沟槽底部平整，并清理沟槽内的杂物。

2.3 敷设柔性套管在沟槽内敷设柔性套管。

根据实际情况，可以选择分段敷设或整体敷设。

如果采用分段敷设，需要使用连接器将不同段的套管连接起来。

确保套管安装完整、紧密，并保持一定的坡度，以便实现管道内部的自流。

2.4 固定和注浆施工完成后，需要对柔性套管进行固定和注浆。

使用金属夹具或其他适当的固定材料将套管稳定固定在沟槽底部或侧壁上。

然后，在套管的上部和周围进行注浆，以加强套管与土壤的结合度和稳定性。

2.5 表面修复完成固定和注浆后，需要进行表面修复工作。

包括对沟槽边缘进行填平、打磨，并清理施工现场。

三、施工常见问题及对策在预埋柔性套管施工过程中，可能会遇到一些常见问题，下面列举几种常见问题及对策：1.套管断裂或漏水：在敷设和固定过程中，可能会出现套管断裂或漏水的情况。

解决方法包括更换损坏的套管段、加固套管连接处、加固漏水处等。

2.施工进度延误：由于不可控的因素，比如天气条件不利或挖掘机故障等，可能导致施工进度延误。

解决方法包括提前制定施工计划、合理安排施工队伍和设备，以及应对突发事件的处理方案。

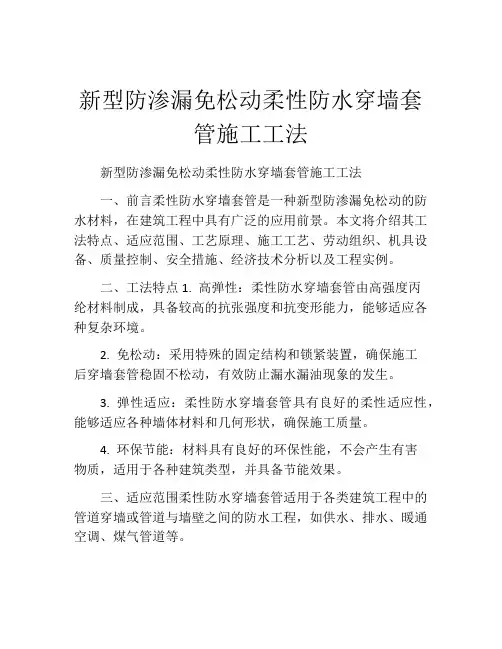

新型防渗漏免松动柔性防水穿墙套管施工工法新型防渗漏免松动柔性防水穿墙套管施工工法一、前言柔性防水穿墙套管是一种新型防渗漏免松动的防水材料，在建筑工程中具有广泛的应用前景。

本文将介绍其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 高弹性：柔性防水穿墙套管由高强度丙纶材料制成，具备较高的抗张强度和抗变形能力，能够适应各种复杂环境。

2. 免松动：采用特殊的固定结构和锁紧装置，确保施工后穿墙套管稳固不松动，有效防止漏水漏油现象的发生。

3. 弹性适应：柔性防水穿墙套管具有良好的柔性适应性，能够适应各种墙体材料和几何形状，确保施工质量。

4. 环保节能：材料具有良好的环保性能，不会产生有害物质，适用于各种建筑类型，并具备节能效果。

三、适应范围柔性防水穿墙套管适用于各类建筑工程中的管道穿墙或管道与墙壁之间的防水工程，如供水、排水、暖通空调、煤气管道等。

四、工艺原理柔性防水穿墙套管施工工法的核心原理是通过穿墙套管与墙体之间形成一个可移动的缝隙，使管道可以在穿墙套管内自由伸缩，从而达到防止水、油等渗漏的目的。

其与实际工程之间的联系主要体现在以下几个方面：1. 墙体结构：根据墙体的材料和结构特点，设计采取不同的安装工艺和固定措施。

2. 密封材料：根据施工环境和要求，选择适合的密封材料，如硅酮密封胶、橡胶密封垫等。

3. 穿墙套管选择：根据管道尺寸和墙体厚度，选择合适的穿墙套管规格和材质。

5、施工工艺柔性防水穿墙套管的施工过程分为以下几个阶段：1. 墙体准备：清理墙体表面，确保墙体干净平整。

2. 穿墙套管安装：根据墙体结构和实际尺寸，选择合适的穿墙套管规格，进行预埋和固定。

3. 密封处理：在穿墙套管与墙体之间，用密封材料进行填充和密封。

4. 管道连接：将管道通过穿墙套管连接，确保连接处密封可靠。

5. 免松动固定：使用锁紧装置对穿墙套管进行固定，确保穿墙套管稳固不松动。

预埋防水套管施工方案1. 引言预埋防水套管施工方案是在建筑物的施工过程中，为了确保管道系统的完整性和防水效果，采用预埋防水套管进行保护和固定的方案。

本文档将详细介绍预埋防水套管施工方案的步骤和要点。

2. 施工准备在进行预埋防水套管施工前，需要做好以下准备工作：•确定预埋防水套管的材料和规格•完成管道系统设计和定位•确定施工区域的清理和准备工作•确保施工人员具备相关的安全意识和技能3. 施工步骤3.1. 开挖施工区域在预埋防水套管施工区域，首先需要进行开挖工作，确保施工区域足够宽敞，并根据设计要求进行相应的深度开挖。

同时，应将开挖区域清理干净，确保没有杂物和障碍物。

3.2. 安装预埋防水套管根据设计要求，选择合适的预埋防水套管进行安装。

将预埋防水套管放入开挖区域，并确保与管道系统的连接口对准。

在安装过程中，应注意保护套管的完整性，避免划伤或破坏。

3.3. 固定预埋防水套管安装完成后，需要对预埋防水套管进行固定，以确保其稳定性和防水效果。

可以使用适当的固定工具，如扣件或夹具，将预埋防水套管固定在建筑物的结构物上。

固定时要注意不得损坏套管，同时要确保固定牢固可靠。

3.4. 连接管道系统在固定好预埋防水套管后，需要将管道系统与预埋防水套管连接起来。

根据设计要求，选择合适的连接方式和材料进行管道系统的连接。

连接时要确保连接口的密封性和稳固性。

3.5. 清洁施工区域完成预埋防水套管的连接后，需要对施工区域进行清洁工作。

清理施工区域的杂物和垃圾，确保工地的整洁和安全。

4. 施工注意事项在进行预埋防水套管施工过程中，需要注意以下事项：•确保施工人员具备相关的安全意识和技能，遵守安全操作规程•根据设计要求选择合适的预埋防水套管材料和规格•在施工前做好施工区域的清理和准备工作•在安装和固定预埋防水套管时，注意保护套管的完整性，避免划伤或破坏•确保预埋防水套管与管道系统的连接口对准，并确保连接口的密封性和稳固性•施工完成后，要对施工区域进行清洁工作，确保工地的整洁和安全5. 总结预埋防水套管施工方案是保证管道系统完整性和防水效果的重要工作。

创作时间：二零二一年六月三十日

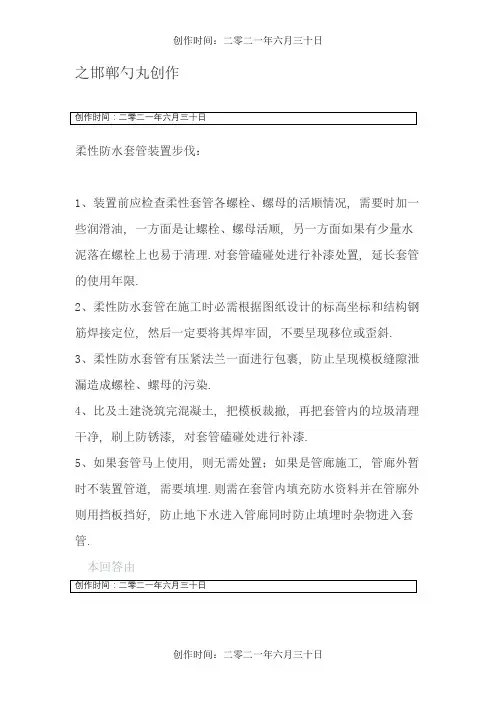

柔性防水套管装置步伐：
1、装置前应检查柔性套管各螺栓、螺母的活顺情况, 需要时加一些润滑油, 一方面是让螺栓、螺母活顺, 另一方面如果有少量水泥落在螺栓上也易于清理.对套管磕碰处进行补漆处置, 延长套管的使用年限.
2、柔性防水套管在施工时必需根据图纸设计的标高坐标和结构钢筋焊接定位, 然后一定要将其焊牢固, 不要呈现移位或歪斜.
3、柔性防水套管有压紧法兰一面进行包裹, 防止呈现模板缝隙泄漏造成螺栓、螺母的污染.
4、比及土建浇筑完混凝土, 把模板裁撤, 再把套管内的垃圾清理干净, 刷上防锈漆, 对套管磕碰处进行补漆.
5、如果套管马上使用, 则无需处置；如果是管廊施工, 管廊外暂时不装置管道, 需要填埋.则需在套管内填充防水资料并在管廓外则用挡板挡好, 防止地下水进入管廊同时防止填埋时杂物进入套
创作时间：二零二一年六月三十日。

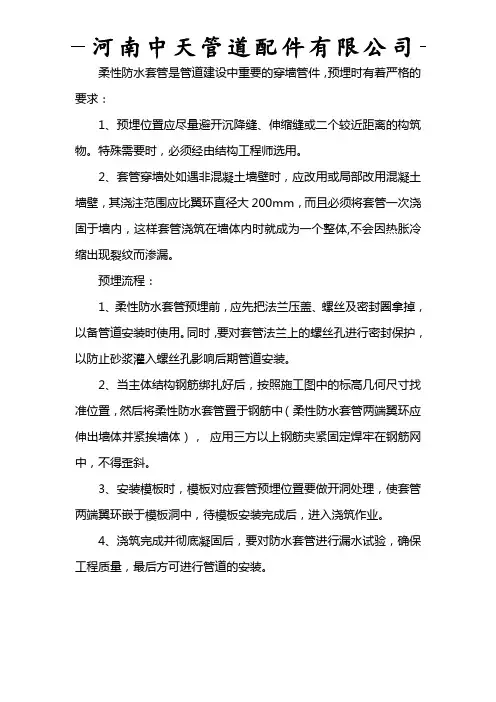

柔性防水套管是管道建设中重要的穿墙管件，预埋时有着严格的要求：
1、预埋位置应尽量避开沉降缝、伸缩缝或二个较近距离的构筑物。

特殊需要时，必须经由结构工程师选用。

2、套管穿墙处如遇非混凝土墙壁时，应改用或局部改用混凝土墙壁，其浇注范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内，这样套管浇筑在墙体内时就成为一个整体,不会因热胀冷缩出现裂纹而渗漏。

预埋流程：
1、柔性防水套管预埋前，应先把法兰压盖、螺丝及密封圈拿掉，以备管道安装时使用。

同时，要对套管法兰上的螺丝孔进行密封保护，以防止砂浆灌入螺丝孔影响后期管道安装。

2、当主体结构钢筋绑扎好后，按照施工图中的标高几何尺寸找准位置，然后将柔性防水套管置于钢筋中（柔性防水套管两端翼环应伸出墙体并紧挨墙体），应用三方以上钢筋夹紧固定焊牢在钢筋网中，不得歪斜。

3、安装模板时，模板对应套管预埋位置要做开洞处理，使套管两端翼环嵌于模板洞中，待模板安装完成后，进入浇筑作业。

4、浇筑完成并彻底凝固后，要对防水套管进行漏水试验，确保工程质量，最后方可进行管道的安装。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等管道配件。

公司产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工、人防工程等众多领域，所有产品严格按照国家标准设
计生产，特殊规格型号可按用户要求订做。

更多问题请致电详询。

华通·唐岛七星一期人防、出户、入户柔性防水套管施工方案人防、出户、入户柔性防水套管施工方案目录表一.编制依据二.工程概况三.质量要求四.施工方法五.质量保证措施六.安全措施一，编制依据：柔性防水套管制作、安装参照山东省标准图集（柔性防水套管安装图，图号JS10--2 ）；施工过程按照《建筑给排水及采暖工程质量验收规范》（GB50242—2002）施工。

二，工程概况：后勤保障与供应中心地下室建筑面积为：2394平方米，设有商场，配电室，设备机房，库房等。

三，质量要求：柔性防水套管制作、安装必须按照图籍施工；套管、翼环、挡圈、翼盘的加工必须精密，气割完后用磨光机打磨；铁板的厚度必须符合图籍要求；套管尺寸按照套管尺寸表中的数据施工；焊接加工时焊接处焊逢应饱满，并保证有足够的机械强度，不得有夹渣、裂缝、虚焊、气孔等缺陷，焊接高度符合焊接要求。

四，施工方法：认真阅读（安装）图纸，根据施工规范、规定做好图纸会审和工程材料分析及材料计划；认真阅读安装图纸，结合土建施工图找出预留预埋位置和套管的规格型号；制作各种型号的套管；根据土建图纸梁、剪力墙的尺寸，缩短1cm加工套管、柔性防水套管，防水套管按JS10--2柔性防水套管制作；严格按照质量要求，施工规范要求施工；先气割套管、翼环、挡圈、翼盘；按图焊接加工好套管；套管的安装要求很严格，标高和轴线尺寸必须精确无误；套管要内高外低；套管的固定要用钢筋焊接加固；施工过程中要和土建紧密结合，特别是和钢筋工要密切配合，钢筋的气割、移位要和技术员、土建工程师报告，主筋不能气割；安装完套管后，套管内用木屑塞满，以便以后清理套管；安装完后及时报验隐蔽质料。

五，质量保证措施：凡是施工隐蔽工程都要经过有关部门的验收，定出等级，并做好原始记录，否则不准隐蔽。

凡是施工方案的项目，必须按方案进行施工，所有工程都必须达到有关规范要求。

施工过程按照《建筑给排水及采暖工程质量验收规范》（GB50242—2002）施工。

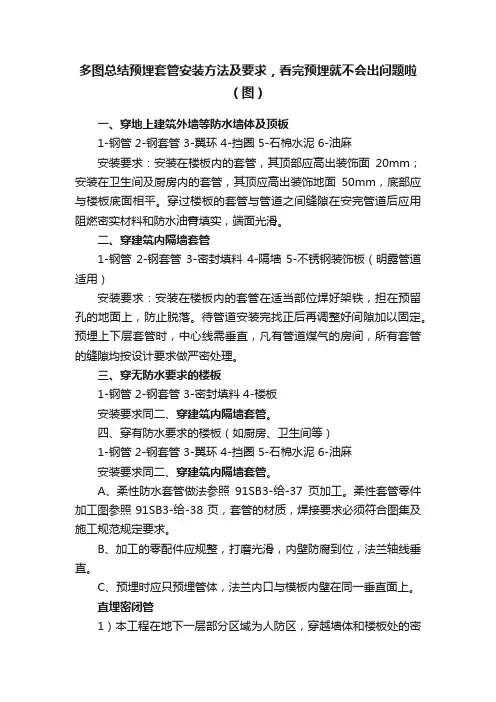

多图总结预埋套管安装方法及要求，看完预埋就不会出问题啦（图）一、穿地上建筑外墙等防水墙体及顶板1-钢管 2-钢套管 3-翼环 4-挡圈 5-石棉水泥 6-油麻安装要求：安装在楼板内的套管，其顶部应高出装饰面20mm；安装在卫生间及厨房内的套管，其顶应高出装饰地面50mm，底部应与楼板底面相平。

穿过楼板的套管与管道之间缝隙在安完管道后应用阻燃密实材料和防水油膏填实，端面光滑。

二、穿建筑内隔墙套管1-钢管 2-钢套管 3-密封填料 4-隔墙 5-不锈钢装饰板（明露管道适用）安装要求：安装在楼板内的套管在适当部位焊好架铁，担在预留孔的地面上，防止脱落。

待管道安装完找正后再调整好间隙加以固定。

预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均按设计要求做严密处理。

三、穿无防水要求的楼板1-钢管 2-钢套管 3-密封填料 4-楼板安装要求同二、穿建筑内隔墙套管。

四、穿有防水要求的楼板（如厨房、卫生间等）1-钢管 2-钢套管 3-翼环 4-挡圈 5-石棉水泥 6-油麻安装要求同二、穿建筑内隔墙套管。

A、柔性防水套管做法参照91SB3-给-37页加工。

柔性套管零件加工图参照91SB3-给-38页，套管的材质，焊接要求必须符合图集及施工规范规定要求。

B、加工的零配件应规整，打磨光滑，内壁防腐到位，法兰轴线垂直。

C、预埋时应只预埋管体，法兰内口与模板内壁在同一垂直面上。

直埋密闭管1）本工程在地下一层部分区域为人防区，穿越墙体和楼板处的密闭墙须设直埋密闭管。

2）直埋闭管的制作参照人防施工图集标准制作与安装（见下图）。

3）管制作长度应大于墙体或楼板两端100mm，翼环采用10mm 厚钢板制作，高度为50mm焊接饱满牢固，焊口用钢丝刷清理干净，水平管应按系统坡度设定坡向。

4）穿人防区的密闭镀锌管加工完后应彻底清理焊渣，进行热镀锌处理，方可安装。

地下敷设管道1）地下室部分的废污水采用直埋给水铸铁管，承插连接。

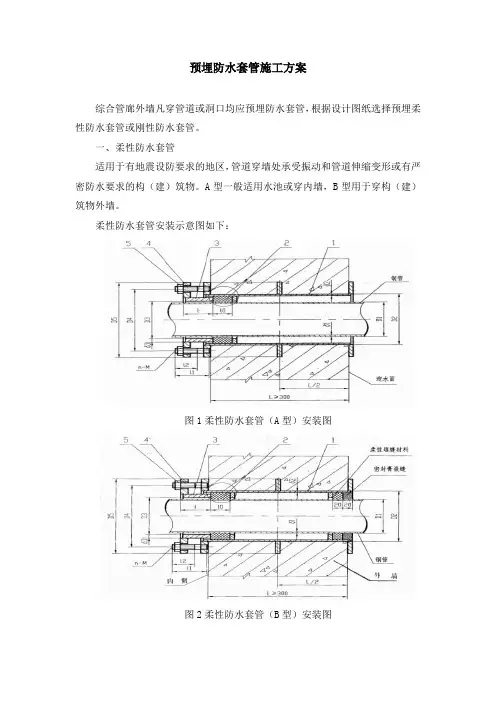

预埋防水套管施工方案综合管廊外墙凡穿管道或洞口均应预埋防水套管，根据设计图纸选择预埋柔性防水套管或刚性防水套管。

一、柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形或有严密防水要求的构（建）筑物。

A型一般适用水池或穿内墙，B型用于穿构（建）筑物外墙。

柔性防水套管安装示意图如下：图1柔性防水套管（A型）安装图图2柔性防水套管（B型）安装图图3密封圈结构示意图表1 柔性防水套管材料表1.Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。

适用温度范围：-20℃~+80℃。

2.柔性填缝材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

3.密封膏：聚硫密封膏、聚氨酯密封膏。

4.橡胶密封圈的硬度、物理性能、质量、尺寸和公差及检验等应符合HG/T3091-2000《橡胶密封件给、排水管及污水管道用接口密封圈》标准的规定。

5.橡胶密封圈使用前应进行检查，不得有割裂、龟裂、错位、错配、飞边等缺陷。

6.与橡胶圈接触的各表面应洁净，套在穿墙管上的橡胶圈应平直、无扭曲。

7.应在靠近构（建）筑物墙体处设置必要的管道支架或支墩，以保证穿墙管安装时环向间隙均匀，套管法兰和法兰压盖轴线同心，及橡胶密封圈的密封性能和使用寿命。

8.螺栓紧固件等应设置在易于人工操作的一侧，螺栓应均匀对称地紧固。

9.法兰钢管和挡圈的结构示意图如下：图4 A型法兰套管图5 B型法兰套管表2 法兰套管材料表序号名称数量材料备注1 法兰 1 Q235-A2 挡圈1 1 Q235-A Ⅰ型、Ⅱ型3 翼环 2 Q235-A4 套管 1 Q235-A5 挡圈2 1 Q235-A 尺寸同Ⅰ型挡圈（1）焊接结构尺寸公差与形位公差按照JB/T5000.3-2007执行。

焊接采用手工电弧焊，焊条型号E4303，牌号J422。

焊缝坡口的基本形式与尺寸按照GB985-2008执行。

（2）当套管（件4）采用卷筒铸成型时，周长允许偏差为：D2≤600，±2；D2＞600，±0.0035D2。

预埋A型柔性防水套管是使用在管道穿墙处易受到震动且有严密防水要求的地区，它可以保护管道正常使用的同时也保护了墙壁，因此预埋的安装十分重要。

它的安装步骤是：
1.首先就是柔性防水套管在施工时必须按照图集尺寸制作，其次根据图纸设计的标高坐标和结构钢筋焊接定位完毕后，一定要将其焊牢固，不然出现移位或歪斜的话，以后就没法补救了。

2.等到土建浇筑完混凝土，把模板拆除，再把套管内的垃圾清理干净，刷上防锈漆。

3.然后就是橡胶密封圈的选择了，橡胶密封圈的选择是根据套管的内径和所穿管道的外径除以2确定的，一般橡胶密封圈的直径会比套管间隙要大个2mm左右，橡胶密封圈长短定好之后，把橡胶密封圈按入间隙中，让法兰上
面的螺栓把橡胶密封圈压紧就行了，法兰把橡胶密封圈压紧后一般是不会漏水的。

这样高质量的产品加上正确的安装，一定可以保证后续的使用效果。

在使用预埋A型柔性防水套管时有一些安装措施也是需要我们注意的：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。

2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径（D5）大200，而且必须将套管一次浇筑于内墙。

3、穿墙处混凝土墙壁后应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。

4、套管的重量以L=300计算，如墙后大于300时，应另行计算。

中天管道配件有限公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、伸缩器、补偿器、双法兰传力接头、A型柔性防水套管等。

产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。

河南省建设厅关于公布2007年度省级工法的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 河南省建设厅关于公布2007年度省级工法的通知（豫建建〔2008〕34号）各省辖市建委（局）：按照河南省建设厅《关于组织开展2007年度省级工法申报工作的通知》（豫建建〔2007〕129号）文件要求，全省2007年共申报58项工法。

根据《河南省工程建设工法管理实施细则》的规定，省厅组织有关专家对申报的58项工法进行了评审，经审定，其中45项为2007年度省级工法（名单附后）。

现予以公布。

希望各市建设主管部门及各有关部门高度重视工法的管理工作，鼓励建筑业企业不断采用新技术、新工艺并及时总结施工经验，促进工法在企业间的交流，进一步提高我省建设工程的施工技术水平。

附件：2007年度河南省省级工法名单河南省建设厅二〇〇八年三月十日附件2007年度河南省省级工法名单（排名不分先后）1．工法编号：EJGF01-2007工法名称：聚氨酯灌注XPS复合面板外墙外保温系统施工工法完成单位：河南省第一建筑工程集团有限责任公司郑州大学综合设计研究院河南泰宏房屋营造有限公司编写人员：胡伦坚、王虎、赵振波、宋广明、张宇2．工法编号：EJGF02-2007工法名称：玻璃钢外模异型混凝土结构施工工法完成单位：河南省第一建筑工程集团有限责任公司河南国基建设集团有限公司郑州市第一建筑工程有限责任公司编写人员：胡伦坚、王虎、王明远、周忠义、江学成3．工法编号：EJGF03-2007工法名称：透水砼施工工法完成单位：河南省第五建筑安装工程集团有限公司河南省第一建筑工程集团有限责任公司河南红旗渠建设集团有限公司编写人员：李敬、张青山、周占秋、周阳、李林安4．工法编号：EJGF04-2007工法名称：大体积混凝土冷却循环水温控施工工法完成单位：河南省第五建筑安装工程集团有限公司郑州市第一建筑工程有限责任公司编写人员：张福云、刘振东、李焕玉、胡长安、沈家学5．工法编号：EJGF05-2007工法名称：高抛免振钢管混凝土施工工法完成单位：河南省第五建筑安装工程集团有限公司郑州市第一建筑工程有限责任公司编写人员：张福云、李怀珠、李焕玉、胡长安、李霞6．工法编号：EJGF06-2007工法名称：筒仓上部钢结构滑模托带施工工法完成单位：河南省第二建筑工程有限责任公司编写人员：黄道元、付金强、彭净、卫刚、陈志忠7．工法编号：EJGF07-2007工法名称：烟囱筒壁电动提模施工工法完成单位：河南省第二建筑工程有限责任公司编写人员：王庆伟、樊慧斌、徐利平、彭净、董新红8．工法编号：EJGF08-2007工法名称：单线隧道接触网腕臂结构安装工法完成单位：中铁七局集团有限公司中铁七局集团电务工程有限公司编写人员：于小四、王建军、丁喜成、邹俊杰、郭彦路9．工法编号：EJGF09-2007工法名称：先张法预应力拱板屋架高空预制工法完成单位：河南天工建设集团有限公司编写人员：李献、何国江、王绍芝、张东升、张金旺10．工法编号：EJGF10-2007工法名称：种植屋面施工工法完成单位：河南泰宏房屋营造有限公司新蒲建设集团有限公司河南省第一建筑工程集团有限责任公司编写人员：李守坤、郭强、刘轶、宋广明、丁银生11．工法编号：EJGF11-2007工法名称：MSS1600-52/58型移动模架逐孔现浇预应力混凝土连续箱梁施工工法完成单位：中铁七局集团第三工程有限公司编写人员：张文格、赵有岐、薛宁鸿、李彩莲、田志林12．工法编号：EJGF12-2007工法名称：长螺旋钻孔泵压CFG桩施工工法完成单位：中铁七局集团郑州工程有限公司编写人员：邢培琦、孙杰、丁喜成、孙东、黄广卫13．工法编号：EJGF13-2007工法名称：竖向预应力孔道压浆施工工法完成单位：中国建筑第七工程局中建七局（上海）有限公司编写人员：焦安亮、陈建华、肖必建、徐发祥、雷霆14．工法编号：EJGF14-2007工法名称：矩形柔性薄壁空心墩施工工法完成单位：中国建筑第七工程局中国建筑第七工程局第一建筑公司编写人员：翟国政、盛文考、聂意江、黄延铮、张银竹15．工法编号：EJGF15-2007工法名称：100m预应力钢筋混凝土刚构桥采用变异挂蓝免支架施工工法完成单位：中国建筑第七工程局中国建筑第七工程局第一建筑公司编写人员：焦安亮、翟国政、盛文考、李宏基、张银竹16．工法编号：EJGF16-2007工法名称：水泥余热发电设备安装施工工法完成单位：河南省安装集团有限责任公司编写人员：戚耀智、吕桂峰、宋东强、赵向博、刘杰亮17．工法编号：EJGF17-2007工法名称：大跨度双连拱隧道三导洞加横通道快速施工工法完成单位：中铁十五局集团有限公司编写人员：甄宝山、陈根锁、胡美玲18．工法编号：EJGF18-2007工法名称：柔性双肢薄壁空心墩LGQ模施工工法完成单位：中铁十五局集团有限公司编写人员：白双喜、武鹏燕、吴若明、曾招雄、齐光昱19．工法编号：EJGF19-2007工法名称：墙面平齐型柔性防水套管的制作预埋安装工法完成单位：河南六建建筑集团有限公司编写人员：陈涛、谢勤娟、连关章、金跃山、芦蔚蔚20．工法编号：EJGF20-2007工法名称：电厂锅炉基础直埋螺栓定位测量施工工法完成单位：河南六建建筑集团有限公司编写人员：刘五军、张建伟、赵丙辉、秦虎、尤斐21．工法编号：EJGF21-2007工法名称：自行车赛场倾角13°～43°渐变赛道施工工法完成单位：洛阳城建集团有限公司编写人员：李岐山、张青松、李新祥、沈群章、黄俊平22．工法编号：EJGF22-2007工法名称：PHC管桩桩锚组合支护止水施工工法完成单位：河南国基建设集团有限公司编写人员：周忠义、彭建新、朱国防、汪宏伟、雷霆23．工法编号：EJGF23-2007工法名称：喷涂硬泡聚氨酯保温屋面施工工法完成单位：郑州市第一建筑工程有限责任公司河南省第五建筑安装工程集团有限公司编写人员：丁保华、常红星、张栋梁、朱向阳、姚泉智24．工法编号：EJGF24-2007工法名称：泡沫混凝土垫层施工工法完成单位：郑州市第一建筑工程有限责任公司河南省第五建筑安装工程集团有限公司编写人员：江学成、郭向勇、王磊、XXX、李源源25．工法编号：EJGF25-2007工法名称：钢筋镦粗电渣压力焊施工工法完成单位：新蒲建设集团有限公司河南泰宏房屋营造有限公司河南省第一建筑工程有限责任公司编写人员：胡伦坚、刘轶、宋广明、丁银生、郭强26．工法编号：EJGF26-2007工法名称：低温热水地板辐射供暖施工工法完成单位：河南泰宏房屋营造有限公司编写人员：原有生、宋广明、李守坤、郭强、李长旭27．工法编号：EJGF27-2007工法名称：超长有粘结、无粘结预应力混凝土梁分阶段张拉施工工法完成单位：河南六建建筑集团有限公司河南新城建设有限公司新乡市建筑工程管理处编写人员：刘五军、李建松、谢勤娟、李宝红、秦虎申晓军、张明文、陈志忠、桑玉录、张银生28．工法编号：EJGF28-2007工法名称：绝缘锚段关节式电分相改造施工工法完成单位：中铁七局集团有限公司中铁七局集团电务工程有限公司编写人员：于小四、丁喜成、邹俊杰、鲁强、尚德政29．工法编号：EJGF29-2007工法名称：倒置式屋面保温施工工法完成单位：鹤壁市建设集团有限公司编写人员：赵贵增、李彦明、刘红喜、李林江、徐广东30．工法编号：EJGF30-2007工法名称：铁路客专双线整体预制箱梁施工工法完成单位：中铁七局集团第三工程有限公司编写人员：王春明、张东晓、薛宁鸿、XXX、房会彬31．工法编号：EJGF31-2007工法名称：锁口钢管桩支护深基坑开挖施工工法完成单位：中铁七局集团郑州工程有限公司编写人员：邢培琦、孙杰、张伍、孙东、黄广卫32．工法编号：EJGF32-2007工法名称：公路桥梁外包式防撞护栏施工工法完成单位：中铁七局集团武汉工程有限公司编写人员：王斌、冯明辉、王昌裕、柳细才、袁壮丽33．工法编号：EJGF33-2007工法名称：既有铁路梁桥改建框架箱形桥施工工法完成单位：中铁七局集团第一工程有限公司编写人员：李景安、韩广林、刘平均、许淑珍、刘鹏涛34．工法编号：EJGF34-2007工法名称：自粘性高强度合成高分子复合防水卷材施工工法完成单位：中国建筑第七工程局第四建筑公司编写人员：霍继伟、马春生、赵玉敏、李小刚、陶福舟35．工法编号：EJGF35-2007工法名称：水泥混凝土路面滑模摊铺机施工工法完成单位：中铁十五局集团有限公司编写人员：张永昌、李雁鸣36．工法编号：EJGF36-2007工法名称：无网聚苯板现浇混凝土外墙外保温施工工法完成单位：新蒲建设集团有限公司编写人员：刘轶、苏瑞森、王发武、常连合、雷风伟37．工法编号：EJGF37-2007工法名称：深基坑复合土钉墙支护完成单位：河南红旗渠建设集团有限公司编写人员：李林安、李宪生、赵明强、陈树仁、李茂寿38．工法编号：EJGF38-2007工法名称：固定式塔式起重机桩基础施工工法完成单位：河南三建建设集团有限公司编写人员：段志华、辛爱花、赵月英、李雪、刘志雄39．工法编号：EJGF39-2007工法名称：大型设备基础施工工法完成单位：河南三建建设集团有限公司编写人员：张超、张韦华、李世英、朱聚怀、辛爱花40．工法编号：EJGF40-2007工法名称：胶粉聚苯颗粒浆料外墙保温施工工法完成单位：河南三建建设集团有限公司编写人员：段志华、雷兴娟、赵月英、李雪、郭鹏41．工法编号：EJGF41-2007工法名称：薄壳混凝土结构穹顶施工工法完成单位：河南六建建筑集团有限公司编写人员：李宝红、陈涛、惠鸣、于莉、王冠杰42．工法编号：EJGF42-2007工法名称：大跨度钢桁架栈桥制作安装施工工法完成单位：河南四建股份有限公司编写人员：白由林、苏莉维、袁祖杰、张金亭、苏琴43．工法编号：EJGF43-2007工法名称：高强预应力混凝土管桩施工工法完成单位：河南国基建设集团有限公司编写人员：周忠义、彭建新、朱国防、汪宏伟44．工法编号：EJGF44-2007工法名称：高层建筑喷涂硬泡聚氨酯涂料饰面外墙外保温系统施工工法完成单位：郑州市第一建筑工程有限责任公司北京振利高新技术有限公司北京振利建筑工程有限责任公司编写人员：张栋梁、王哲、齐晓娟、黄振利、朱青45 工法编号：EJGF45-2007工法名称：钢筋混凝土倾斜独塔斜拉桥的施工工法完成单位：中国建筑第七工程局中建七局二公司编写人员：苏和、苏义民、彭雨兵、夏家麟、雷俊杰——结束——。

墙面平齐型柔性防水套管的制作预埋安装工法1前言随着我国建筑业的发展，使愈来愈多的新材料、新工艺、新技术在建筑领域得到广泛的推广和应用。

而对地下室防渗墙、生活、消防水池等的防渗水，止水技术要求也随着使用模板材质的不同，支模方法的改进，土建与安装相互配合的协调性而提出了更高的要求。

通过对02S404柔性防水套管制造安装方法的改进，就安装与土建配合施工中探索出的墙面平齐型柔性防水套管的制作预埋安装工法，操作方便，性能可靠，达到国内先进水平。

2 特点2.1 墙面平齐型柔性防水套管与传统柔性防水套管相比具有用料少，加工方便，安装快捷，使用安全可靠。

2.2 不损坏模板或极少损坏模板，减少土建支模工序，免除混凝土二次浇筑，且止水效果良好。

2.3 安装压盖螺丝双头、单头螺丝均可使用。

3 适用范围本工法适用于地下室防渗墙，生活、消防水池等对振动有特殊要求的进出管道的定位连接。

4 工法原理墙面平齐型柔性防水套管由传统的柔性防水套管（见图4-1）两端露出墙体一定的长度（60mm以上）而改为缩短套管长度至墙体厚度，两端与墙面平齐，套管与墙体混凝土一次浇注到位；避免了在模版上开孔支模预埋或先预留套管孔洞再二次支模灌浆，从而简化了支模工序及支模用工，节约了模版、钢套管及混凝土的用量；有效提高了模版的整体性，整块模板的重复使用率；易于模板的支护，减少了因整块模板开孔不规则对套管位置准确度的影响；套管准确定位后直接焊接在剪力墙钢筋上，保证了在浇注混凝土时套管不会产生位移，间接加强了剪力墙结构的牢固性；贮丝仓的添加（丝扣内抹黄油或填充机油锯末）及套管的填充封堵（用袋装锯末黄泥）避免了套管、丝扣进浆并保证了丝扣的顺滑，有效保证了后期施工的效率及施工质量。

图4-1 传统套管安装示意A b图4-2 安装对比，a----传统安装方法，b —修改后安装方法 5工艺流程熟悉图纸现场实测定位→绘制加工图、下料制作→现场验收→配合土建安装预埋→拆模保护→与管道安装连接→验收。

柔性防水套管预埋方法柔性防水套管预埋方法是建筑工程中不可缺少的一部分。

它用于在建筑物内铺设水管、电缆以及其他管线，以便于维护和修理。

柔性防水套管预埋可分为直接预埋和悬挂预埋两种方式。

直接预埋方法是指在混凝土浇筑前，在基坑中敷设好柔性防水套管，在灌浆前用模板固定好。

该方法适用于在基础楼板、墙体等位置进行管线预埋。

在灌浆时应注意确保柔性防水套管的稳定性，不要因与灌浆不均而出现变形或折断现象。

直接预埋方法的优点是该管线预埋固定牢固、不易损坏，但施工难度较大。

悬挂预埋方法是指在混凝土浇筑后通过吊装来完成管线预埋，适用于在混凝土梁、板等位置进行管线预埋。

该方法可通过栓固或吊挂等方式保证柔性防水套管的悬挂度，防止管线下垂。

悬挂预埋方法的实施步骤如下：1. 首先确定管线预埋的位置和尺寸。

2. 在混凝土浇筑后，根据管线位置在板上钻孔。

3. 在钻好孔后，根据孔洞大小和管线尺寸，选用对应的管件进行连接。

4. 确认管道连接处无漏水情况。

5. 在管道连接处设置充气塞，使管子形成一个封闭的空间。

6. 用吊具将管线进行悬挂。

在悬挂过程中应注意保证管子直立不倾斜。

7. 如果管线经过拐角处，则需要用特殊的弯头将管线与下一个孔口连接起来。

8. 在管线预埋完毕后，封死充气塞，进行压力测试，以确保管道密封性。

总的来说，柔性防水套管预埋工程的实施需要严格遵循规范操作流程，确保管道质量和安全性。

同时，在实施过程中应注意施工现场的安全，配备完善的安全保障措施。

只有这样才能保证柔性防水套管预埋工程的顺利进行，并为后续管线维护提供有效的技术保障。

地下室混凝土外墙防水套管安装工法JLJGGF029-2009吉林**集团有限公司1.前言随着现代城市建设的不断发展，地下室防渗墙、水池防水技术越来越成为工程施工中得技术重点，尤其对承受振动和伸缩变形的穿墙管道套管制作安装要求也越来越高。

针对目前传统的防水柔性套管制作成本高，施工定位难，操作难度大等问题，在建筑给排水标准图02S404柔性防水套管的基础上进行改进，创新了一种新型柔性防水套管制作与安装工法，又称为墙面平齐型柔性防水套管制作与安装工法。

该套管与传统的柔性防水套管相比增加了贮丝仓，缩短了套管长度（图1），具有制作简单、施工方便、性能可靠、省工省料等特点。

2.工法特点2.1新型的墙面平齐型柔性防水套管与传统的柔性防水套管相比具有用料少、施工方便、安装快捷、省工省料、使用安全可靠等优点。

2.2与传统柔性防水套管相比不损坏模板，减少土建支模工序，免除混凝土二次浇注，止水效果好，且降低了土建粉刷墙面时的难度和工作量。

2.3贮丝仓的添加可使用套管法兰缩进混凝土墙内，从而有效缩短了整个套管的长度，同时保证了法兰压盖将止水环充分压紧，压盖螺栓由原来使用双头螺栓改为单头、双头均能使用，且贮丝仓内可填充黄油便于以后维修拆卸。

2.4与传统柔性防水套管相比不用投入大量人力配合，即可保证定位准确，且不会跑模、涨模，杜绝了墙体补洞修复的工作量，提高了工程质量，简化了安装与土建的配合工序，加快了工程进度，降低了工程成本。

3.使用范围本工程使用与公共、民用建筑给排水管道工程的施工。

特别适用于用防水要求的地下室防渗外墙，生活、消防水池等对止水、振动有特殊要求的穿墙管道的定位连接。

可推广应用于其他建筑安装工程中对止水、振动有特殊要求的穿墙管道施工。

4.工艺原理该工法是在建筑给排水标准图02S404关于柔性防水套管制作安装的基础上创新而成。

由传统的两端露出墙体一定长度的柔性防水套管通过增加贮丝仓使法兰压盖的固定螺栓深入到混凝土中，不与混凝土面直接接触，从而使整个套管缩短至墙体厚度，两端与墙面平齐。

防水套管施工是由固定在模板内浇筑混凝土墙→浇筑墙体混凝土→待墙体凝固成型后→过墙穿管→堵漏、填料。

另一种为穿孔安装，将套管入预留洞内，用水泥填实待凝固后，再进行管道穿墙。

此方法用于砖墙、填充墙等墙体安装02s404柔性防水套管。

施工流程：墙体钻孔→固定02s404柔性防水套管→墙体于外壁填入混凝土固定→待凝固后穿管→堵漏、填料→墙面修复。

02s404柔性防水套管的安装与施工：1、02s404柔性防水套管施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免今后安装有交叉打架现象发生，减少不必要的返工。

地下室及以上各层预留、预埋主要包括穿地下室人防墙，外墙及水池02s404柔性防水套管，穿屋面02s404柔性防水套管，穿井套管、穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

3、地下室预埋02s404柔性防水套管按图集加工制作安装。

4、地下室主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将02s404柔性防水套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装前必须征得土建同意后再气割，并做好02s404柔性防水套管的防堵工作。

5、穿梁、穿墙02s404柔性防水套管安装，在土建施工结构梁或砌筑隔墙时，按设计图纸将管道位置、标高测定，将02s404柔性防水套管固定与结构梁或结构中，然后交给土建队伍施工。

6、02s404柔性防水套管穿楼板预留洞根据尺寸做好钢套管，确定位置后预埋，待砼浇筑且有一定强度后取出即可。

在做水池的时候要用到02s404柔性防水套管，它是管道通向水池的通道。

但是普通的02s404柔性防水套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，02s404柔性防水套管的使用性能和设计原理则是解决这两种问题。

以上是中天管道带给大家的分享，感谢您的阅读，河南中天管道配件有限公司主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、鸭嘴阀、管道支座、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、丝扣软接头、减振器、蝶阀、不锈钢波纹补偿器、球形补偿器、管道过滤器、堵漏器、平焊法兰等各种管道配件。

柔性防水套管的操作方法大家都了解，防水套管的填充，工程实际中常常发生预埋套管堵塞的问题，在应用施工中该如何操作呢？
在工作前，预留、预埋件工作人员应了解工程图纸，了解全部预留孔洞、预埋件套管的部位、规格型号，以保证准确的预留预埋件。

工作人员依据建施、水施及设备等工程图纸规定，绘图技术专业预留预埋件图。

过墙路面的给排水管道应在其相对的部位预留孔洞。

1.现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。

2.为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。

因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。

3.管道穿防水外墙，应随结构预埋刚性或柔性防水套管。

4.管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。

5.越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管。

河南中天管道配件有限公司是一家专注于管道配件产品研究，生产以及销售为一体的企业。

本公司主要产品有各种型号的防水套管、双法兰传力接头、柔性防水套管等各种管道配件。

产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。

建筑工程墙体预埋套管施工方法摘要：基于现代化发展背景下，在我国建筑行业迅速发展之中，社会各界更是对其施工质量提出了更高的标准。

而墙体预埋套管施工工作作为整体项目施工中不可缺少的重要部分，没有施工单位加强对该部分的关注，极易引发渗漏的现象。

基于此，在接下来的文章中，将详细阐述建筑工程墙体预埋套管施工方法，希望能够给相关人士提供重要的参考价值。

关键词：建筑工程；墙体；预埋套管；施工引言：要想保证建筑工程墙体预埋套管施工工作顺利进行，取得最终理想的施工效果，那么施工单位就应该加强各项工序之间的联系，保证所有工序处于密切的配合关系，安排专业人员对整个施工过程进行精细化的监管，促使建筑外墙预埋套管施工工作能够在最高效率的基础上，达到高质量的施工效果。

1.施工配合在建筑工程外墙预埋套管施工过程中，需要做到万全的施工准备工作，保证各个工序之间的施工人员都保持密切的交流关系，推动接下来施工环节高效进行的同时，也能够取得最终高质量的施工效果。

从建筑外墙预埋套管施工配合环节下出发，主要可以围绕以下几个方面进行：第一，不同安装工种之间的配合。

首先是油漆配合：在建筑工程外墙预埋套管施工中，存在着像金属管道、支架部分摸漆处理等工序，在施工人员正式操作之前，就必须先对现场存在的所有需要涂漆的部分进行全面的调查，然后确定好统一的油漆色号，之后才能够开展正式的涂漆处理。

另外，（2)在对管道和设备进行安装的时候，要保证与电气设备进行充分的配合，进行同时安装，电器设备应该尽快到位，比如水泵和配电箱等，还有一些没有配置的电器设备也应该尽快入场，保证电气设备的安装可以尽快提上日程，在进行电气线路搭建的时候应该充分保证各种电器设备已经安装到位。

第二，在进行工程施工的时候，应该与装修工程做好配合，保证装修工程可以顺利完工，为后期的施工打下良好的基础。

在施工的时候，工程人员应该按照装修施工制度进行施工，尤其是要根据图纸施工，在施工的时候不能随意损坏建筑物的基本结构，应该做好工程建设的预埋和预留工作的相互配合，在进行施工的时候，如果发现与土建结构的施工有一定的矛盾，那么应该由专业的施工技术人员进行处理，保证可以得到妥善的解决。

防水套管又被叫做穿墙套管，分为刚性防水套管和柔性防水套管两个类别。

在要求比较高的地方，例如水池、人防墙等，多采用柔性防水套管；刚性防水套管主要被用于管道穿墙的地方，例如地下室等。

不管防水套管被用于什么地方，它们的作用都是保护管道。

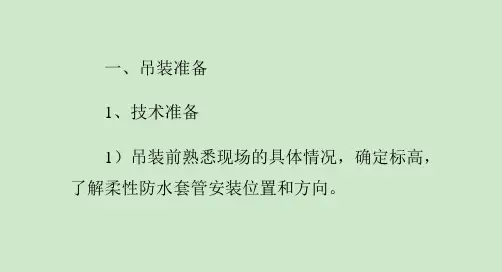

下面，我们一起来了解一下柔性防水套管的安装方法。

在施工过程中的安装方法：
如果在施工完成后安装，需要处理防水套管与混凝土的二次浇注，这个过程很复杂。

为了避免这个麻烦，防水套管要在施工过程中安装。

在安装管道之前的安装方法：
在安装管道之前安装防水套管时，首先要进行检查，检查防水套管是否完好无损，如果有破损要及时更换，还要检查它的尺寸是否符合图纸要求，是否符合现场施工要求；其次，要检查管道有没有破损，是否有裂缝、砂眼等，有问题也要提前解决；再次，要检查承插口是不是到位，承插口本身是否密实、牢固；最后，要检查管道坡度是否合适，不能出现倒坡情况，另外要注意，屋面出口处的管道坡度要相应地增大。

柔性防水套管使用注意事项说明：
1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。

2、套管穿墙处之墙壁，如遇非混凝土墙壁时改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。

3、表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。
