E+H料位开关调试

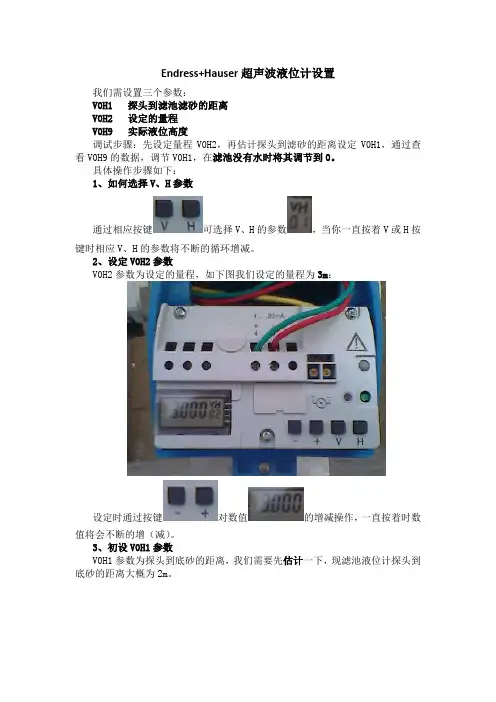

Endress+Hauser超声波液位计设置我们需设置三个参数：V0H1 探头到滤池滤砂的距离V0H2 设定的量程V0H9 实际液位高度调试步骤：先设定量程V0H2，再估计探头到滤砂的距离设定V0H1，通过查看V0H9的数据，调节V0H1，在滤池没有水时将其调节到0。

具体操作步骤如下：1、如何选择V、H参数通过相应按键可选择V、H的参数，当你一直按着V或H按键时相应V、H的参数将不断的循环增减。

2、设定V0H2参数V0H2参数为设定的量程，如下图我们设定的量程为3m：设定时通过按键对数值的增减操作，一直按着时数值将会不断的增（减）。

3、初设V0H1参数V0H1参数为探头到底砂的距离，我们需要先估计一下，现滤池液位计探头到底砂的距离大概为2m。

4、调节V0H1参数，查看V0H9参数当我们初设了V0H1参数，然后查看V0H9参数，V0H9为实际的液位数值。

我们在进行调试液位计时，需保证滤池中无水，这样V0H9应该需要调节到0。

如下图：我们需要不断的调节V0H1参数使得V0H9参数设置为0.00，当然在0.00-0.01之间波动也无妨，但不要在0.00-0.03之间波动。

在调节V0H1参数查看V0H9参数时，若V0H9变大则说明V0H1参数偏大，反之则偏小，我们需不断反复的调节V0H1参数，尽量使得V0H9参数达到标准。

每次调节V0H1参数后查看V0H9参数，需要观察V0H9参数1分钟以上，看看是否稳定。

超声波液位计RESET：将参数V9H5设定为333即可复位超声波液位计。

你可以先尝试在V3H0输入1m，这是抑制，从上往下1m内的干扰将被抑制。

然后退到V0H0看示数是否正常。

若不行则先记录下空标满标值如下。

V0H1是空标值，也就是探头到池底的距离。

V0H2是满标值，也就是空标值减去0.3m的盲区，该值需要与上位机对应上，相当于量程。

同时按－和V便是复位，复位后需要重新设空标和满标。

设好后选择V0H0，便是显示测量值的主界面。

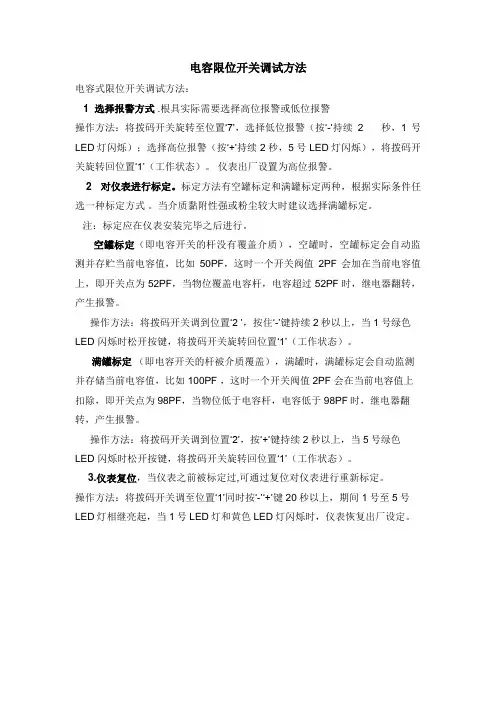

电容限位开关调试方法电容式限位开关调试方法：1 选择报警方式 .根具实际需要选择高位报警或低位报警操作方法：将拨码开关旋转至位置‘7’，选择低位报警（按‘-’持续 2 秒，1号LED灯闪烁）；选择高位报警（按‘+’持续2秒，5号LED灯闪烁），将拨码开关旋转回位置‘1’（工作状态）。

仪表出厂设置为高位报警。

2 对仪表进行标定。

标定方法有空罐标定和满罐标定两种，根据实际条件任选一种标定方式。

当介质黏附性强或粉尘较大时建议选择满罐标定。

注：标定应在仪表安装完毕之后进行。

空罐标定（即电容开关的杆没有覆盖介质），空罐时，空罐标定会自动监测并存贮当前电容值，比如50PF，这时一个开关阀值2PF会加在当前电容值上，即开关点为52PF，当物位覆盖电容杆，电容超过52PF时，继电器翻转，产生报警。

操作方法：将拨码开关调到位置‘2 ’，按住‘-’键持续2秒以上，当1号绿色LED 闪烁时松开按键，将拨码开关旋转回位置‘1’（工作状态）。

满罐标定（即电容开关的杆被介质覆盖），满罐时，满罐标定会自动监测并存储当前电容值，比如 100PF ，这时一个开关阀值2PF 会在当前电容值上扣除，即开关点为98PF，当物位低于电容杆，电容低于98PF时，继电器翻转，产生报警。

操作方法：将拨码开关调到位置‘2’，按‘+’键持续2秒以上，当5号绿色LED 闪烁时松开按键，将拨码开关旋转回位置‘1’（工作状态）。

3.仪表复位，当仪表之前被标定过,可通过复位对仪表进行重新标定。

操作方法：将拨码开关调至位置‘1’同时按‘-’‘+’键20秒以上，期间 1号至5号LED灯相继亮起，当1号LED灯和黄色LED灯闪烁时，仪表恢复出厂设定。

电容开关，进料一段时间后可能会出现误报警，极有可能是液体黏附或者固体挂料造成的。

解决方案如下：1.对仪表进行复位，现场重新标定（条件满足时，建议进行满罐标定）2.调整开关点阀值，加大至4PF，若无效，加大至8PF,16PF只至32PF。

DEH、MEH阀门调试步骤一、调试应具备的条件EH油系统工作正常，ETS工作正常，可正常挂闸。

二、调试前要做的工作（一）模件设置在手拿模件前，请佩戴上防静电手环。

1、IMHSS03 模件上的SW设置∙S1开关具有8位，用来设置模件地址(0-63可设)例如：模件地址设为6，则开关S1应为S1：00000110∙S2开关具有8位，用来设置解调器增益。

控制器组态都采用FC55功能码，此设置被忽略，将解调器增益设为2∙S3开关具有8位，用来设置控制器增益。

控制器组态都采用FC55功能码，此设置被忽略，将控制器增益设为1∙S4开关具有2位，用来设置LVDT振荡器频率控制器组态都采用FC55功能码，此设置被忽略，将LVDT振荡器频率设为1S2，S3，S4采用了F55功能码已不起作用。

∙S5开关具有8位，用来设置高频振荡器频率和振幅，以及LVDT 振荡器的振幅（LVDT原边激励电压）。

对于高频振荡器的频率和振幅的设置，应根据伺服阀制造商推荐的数据进行。

开关的1、2位设置振荡器频率，3、4位设置振幅或振荡电路。

开关的5、6、7、8设置LVDT振荡器的振幅。

其设置的值应根据制造商推荐的数据进行。

其设置应注意：∙设置高频振荡器电流振幅和频率应参考伺服阀推荐的参数；∙参考相关的表格设置1~4位的位置；∙设置LVDT振荡器振幅应参考LVDT推荐的参数；∙参考相关的表格设置5~8位的位置；常规设置S5：101110112、IMHSS03模件的跳线器设置在模件上具有31个跳线器。

通过这些跳线器选择：伺服阀工作方式，伺服阀输出的电流，一般为±40mA，但因根据伺服阀型号来确定，AC型六线制（二）安装检查得到阀门具备校验通知后，应对LVDT和伺服阀的安装进行检查，尽量使LVDT的铁芯杆对中安装，便于阀门校验的调整。

伺服阀接头安装牢固。

（三）接线检查外部接线没有接好之前，不要将IMHSS03模件插入MMU。

在动外部回路（LVDT、伺服阀）等线路前，请大家切记一定要将模件拔出。

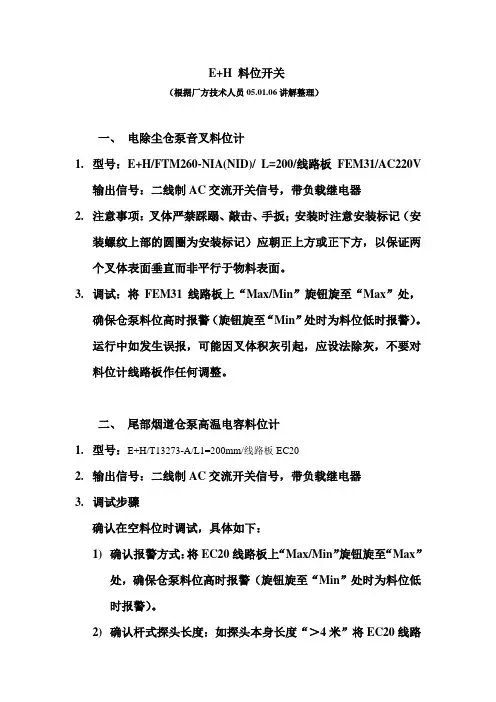

E+H 料位开关（根据厂方技术人员05.01.06讲解整理）一、电除尘仓泵音叉料位计1.型号：E+H/FTM260-NIA(NID)/ L=200/线路板FEM31/AC220V输出信号：二线制AC交流开关信号，带负载继电器2.注意事项：叉体严禁踩蹋、敲击、手扳；安装时注意安装标记（安装螺纹上部的圆圈为安装标记）应朝正上方或正下方，以保证两个叉体表面垂直而非平行于物料表面。

3.调试：将FEM31线路板上“Max/Min”旋钮旋至“Max”处，确保仓泵料位高时报警（旋钮旋至“Min”处时为料位低时报警）。

运行中如发生误报，可能因叉体积灰引起，应设法除灰，不要对料位计线路板作任何调整。

二、尾部烟道仓泵高温电容料位计1.型号：E+H/T13273-A/L1=200mm/线路板EC202.输出信号：二线制AC交流开关信号，带负载继电器3.调试步骤确认在空料位时调试，具体如下：1)确认报警方式：将EC20线路板上“Max/Min”旋钮旋至“Max”处，确保仓泵料位高时报警（旋钮旋至“Min”处时为料位低时报警）。

2)确认杆式探头长度：如探头本身长度“＞4米”将EC20线路板上“＞4/＜4”旋钮旋至“＞4”，否则旋至“＜4”（我公司实际使用料位计一般都旋至“＜4”）。

3)粗调：将EC20线路板上粗调电位器（标记较宽之电位器）顺时针旋到底，再将EC20线路板上细调电位器（标记较窄之电位器）逆时针旋到底。

4)细调：料位计已安装至现场。

将EC20线路板上粗调电位器（标记较宽之电位器）逆时针旋转直到LED灯点亮，然后将EC20线路板上细调电位器（标记较窄之电位器）顺时针旋转直到LED灯熄灭。

5)灵敏度调整：为防止信号抖动，细调结束后，根据测量介质特点将EC20线路板上细调电位器（标记较窄之电位器）再顺时针旋转若干格（在电位器四周有“格”标记）。

介质不粘：细调电位器再顺时针旋转“1”格介质粘：细调电位器再顺时针旋转“2”格三、#1炉渣仓常温电容料位计1.型号：E+H/FTC131-K3R4 LENGTH=350mm,线路板EC24/AC220V2.输出信号：继电器/无源触点输出3.调试步骤同前尾部烟道仓泵料位计调试方法。

电导率基本调试说明（CLM2X3）
【功能键说明】：仪表基本调试要用3个按键
与：数字的加与减，上下菜单的选择；同时按为退出；
确定。

【基本调试】
1、设置电极参数：按键，到，通过按输入密码22，
，按到，继续按几次到，通过
与输入探头对应的电极常数k（k值一般在传感器标签的右下
角），按键确定，到通过与输入线缆的电阻补偿值
（0.165Ω/米），按键确定；
2、退出：同时按退出到；
3、设置量程：按几次到，再按几次进入到通过
与输入4mA对应值，输入完成后按确认到，通过与输入20mA对应值，输入完毕后按键确定；
4、同时按几次退出到测量界面。

【恢复出厂设置】
1、原始数据记录：（恢复出厂设置之前一定要记录与
中的主要参数）；
2、恢复出厂设置：主界面按到，通过按输入密码22，如
图：，按到，通过按几次到，
按几次进入，通过或者选择“Facty”,如图：
，按确定；
3、退出：同时按几次，退出到主界面，然后再按照上述【基本调试】
步骤设置参数。

料位计调试标准一．料位计的种类料位计在我们厂的使用分为两部分，分别是测固体和测液体。

测固体的又分为阻旋式和电容式；测液体可分为杆式、浮球式、折角式。

最新还有一种装在液料桶外的专业感应液体的开关。

二．料位计的用途固体料位计主要用在砂处理的砂斗，气送，及混砂机的砂斗的上下料位检测。

液体料位计主要用在混砂机液料桶的上下料位检测。

三．料位计的电压等级我们厂电容式料位计一般选用北京明日丝路，电压等级一般为DC24V，也有AC220V的；阻旋式料位计一般选用济南正亚，电压等级一般为AC220V，也有DC24V。

而液体料位计都为无源触点。

四．料位计的接线1.阻旋式：要看清电压等级。

内部有六个端子，两根电源线，一根接地线，三根信号线（公共线、L线、H线）。

电容式料位计2.有四个端子需要接线，两根电源线，两根信号线。

根据图纸，其中一根电源线可以和信号线的L线或H线共接一根线的。

（上料位接公共线和H线；下料位接公共线和L线）3.电容式：要看清电压等级，我厂发送罐一般都用24V的。

内部共有4个端子，接线图见盖子内侧的说明。

端子1为24V电源正，端子2为24V电源负，端子3端子4是一组无源常开点。

根据图纸，其中一根电源线可以和端子3或端子4共接一根线。

如果无法识别同一个罐上的上下料位，只要观察上面标签贴的型号，一般S1000的罐子，上料位为350MM，下料位为1600MM。

4.液料桶的料位计中浮球式、折角式只要接两根线就可以了，杆式的要接三根线（上料位线、下料位线、公共线）。

五．料位计的调试1.阻旋式：确认接线无误，上电后用绝缘棒体拨动中心位置的圆柱，然后观察电柜PLC及模拟屏上有无信号。

2.电容式：确认接线无误，如图：内部有一个小的连接片，根据说明书以及我们使用该料位计的功能调整连接片，出厂设置为上料位。

上电后空仓5~10分钟，把显示的数值减去50后设定到刻度盘上。

内部有两只LED灯，红色为电源指示灯，绿色为信号指示灯。

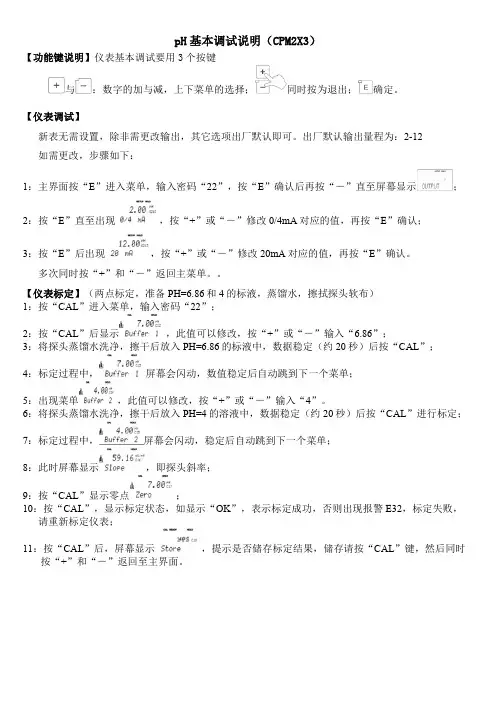

pH基本调试说明（CPM2X3）
【功能键说明】仪表基本调试要用3个按键
与：数字的加与减，上下菜单的选择；同时按为退出；确定。

【仪表调试】
新表无需设置，除非需更改输出，其它选项出厂默认即可。

出厂默认输出量程为：2-12
如需更改，步骤如下：
1：主界面按“E”进入菜单，输入密码“22”，按“E”确认后再按“－”直至屏幕显示；2：按“E”直至出现，按“+”或“－”修改0/4mA对应的值，再按“E”确认；
3：按“E”后出现，按“+”或“－”修改20mA对应的值，再按“E”确认。

多次同时按“+”和“－”返回主菜单。

【仪表标定】（两点标定，准备PH=6.86和4的标液，蒸馏水，擦拭探头软布）
1：按“CAL”进入菜单，输入密码“22”；
2：按“CAL”后显示，此值可以修改，按“+”或“－”输入“6.86”；
3：将探头蒸馏水洗净，擦干后放入PH=6.86的标液中，数据稳定（约20秒）后按“CAL”；
4：标定过程中，屏幕会闪动，数值稳定后自动跳到下一个菜单；
5：出现菜单，此值可以修改，按“+”或“－”输入“4”。

6：将探头蒸馏水洗净，擦干后放入PH=4的溶液中，数据稳定（约20秒）后按“CAL”进行标定；7：标定过程中，屏幕会闪动，稳定后自动跳到下一个菜单；
8：此时屏幕显示，即探头斜率；
9：按“CAL”显示零点；
10：按“CAL”，显示标定状态，如显示“OK”，表示标定成功，否则出现报警E32，标定失败，请重新标定仪表；
11：按“CAL”后，屏幕显示，提示是否储存标定结果，储存请按“CAL”键，然后同时按“+”和“－”返回至主界面。

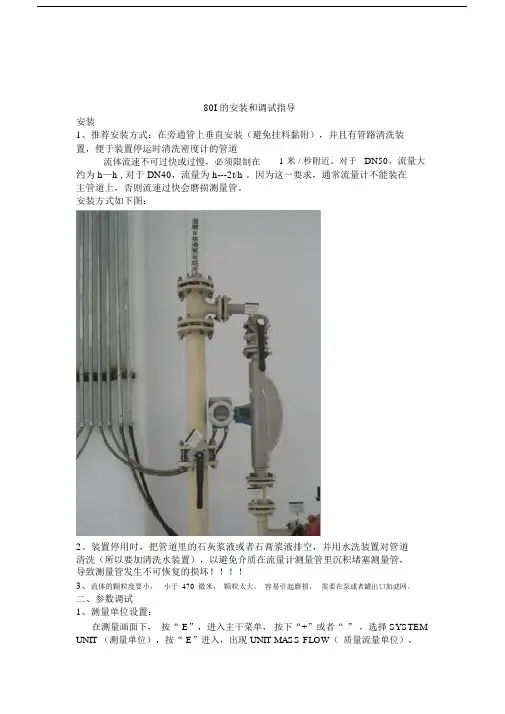

80I 的安装和调试指导安装1、推荐安装方式：在旁通管上垂直安装（避免挂料黏附），并且有管路清洗装置，便于装置停运时清洗密度计的管道流体流速不可过快或过慢，必须限制在 1 米 / 秒附近。

对于DN50，流量大约为 h—h , 对于 DN40，流量为 h---2t/h 。

因为这一要求，通常流量计不能装在主管道上，否则流速过快会磨损测量管。

安装方式如下图：2、装置停用时，把管道里的石灰浆液或者石膏浆液排空，并用水洗装置对管道清洗（所以要加清洗水装置），以避免介质在流量计测量管里沉积堵塞测量管，导致测量管发生不可恢复的损坏！！！！3、流体的颗粒度要小，小于470微米，颗粒太大，容易引起磨损，需要在泵或者罐出口加滤网。

二、参数调试1、测量单位设置：在测量画面下，按“ E”，进入主干菜单，按下“+”或者“-”，选择 SYSTEM UNIT （测量单位），按“ E”进入，出现 UNIT MASS FLOW（质量流量单位），按“ +”或者“ -”来选择单位为 kg/h ，修改完成用“ E”确认。

初次修改选项时会弹出一个权限密码 ACCESS CODE ，用“ +”或者“ -”输入密码 80，按“ E”确认密码并激活参数修改权限。

修改完成质量单位后，按“ E”确认，进入 UINT MASS，不用修改，继续按“ E”，直到出现 UNIT DENSITY（密度单位），用“ +”或者“ -”选择要求的密度单位，按“ E”确认。

同时按“ +”和“ -”回复到上一层菜单。

2、量程设置对于只有一路 4－20 毫安的输出：在测量画面下，按 E 进入主菜单，按下“+”或者“-”，选择 CURRENT OUTPUT，按“ E“进入，出现 ASSIGN CURRENT，按下“ +”或者“ -”选择 DENSITY。

既选择电流输出为密度输出。

按“ E”确认并进入量程设置： CURRENT SPAN，选择 4-20mA HART，确认出现 VALUE0-4mA，按“ +”和“ -”输入下限量程。

E+H雷达液位计现场调试及使用之阳早格格创做E+H 雷达液位计内置参数示企图.正在E+H雷达液位计的现场调试历程中需注意以下参数的树立，参数树立的合理性将直交做用到介量丈量的准确性3 .1）罐体形状：正在“00”基础设定菜单中“002”树立，包罗拱顶罐、卧式柱形罐、旁通管、导波管（也适用于导波天线应用）、仄顶罐、球罐等.2）介量条件：正在“00”基础设定菜单中“003”树立，包罗介电常数已知、于1.4 至1.9 之间、于1.9至4 之间、于4 至10 之间、大于10 那几种典型.3）历程条件：正在“00”基础设定菜单中“004”树立，包罗尺度状态、仄静表面、动摇表面、搅拌器、赶快变更等状态.4）空罐下度：正在“00”基础设定菜单中“005”树立.输进从法兰（丈量的参照面）到最矮液位（＝整面）的距离.睹图1 内置参数示企图“E”标记.5）谦罐下度：正在“00”基础设定菜单中“006”树立，输进从最矮液位到最下液位（=量程）的距离，表里上丈量达到天线尖端的位子是大概的，然而是思量到腐蚀及粘附的做用，丈量范畴的末值应距离天线的尖端起码50 mm，然而使用FMR532 型戴仄里天线时那一距离起码没有得矮于1 m.睹图1 内置参数示企图“F”标记.6）盲区：正在“05”扩展标定菜单中“059”树立，是指不妨丈量的最下物位与丈量参照面之间的最小距离，当物位处于盲区时，无法包管物位的稳当丈量.FMR530 型设定数值为喇叭天线的少度，FMR532 型设定数值为1m.睹图1 内置参数示企图“BD”标记.7）仄安距离：正在“01”仄安设定菜单中“015”树立，设定数值参照“谦罐下度”树立证明，现场调试中注意区别FMR530 型战FMR532 型.睹图1 内置参数示企图“SD”标记.8）搞牢固目标压造：脚段是与消液位回波以中的纯波（比圆边角，焊缝等）对于雷达丈量的做用，使丈量更透彻，可正在“05”扩展标定菜单中“051”“052”“053”使用搞扰压造功能对于里里的搞扰回波举止压造，使其没有被当做真正在物位回波举止估计.最先对于液位“L”战距离“D”与本量人为检尺数值举止比较，若存留缺面，采用菜单“051”中“脚动”选项，而后正在菜单“052”中输进压造范畴，压造范畴必须正在本量液位前0.5 米中断，根据已知的空罐值E，则压造范畴为：E-L（本量液位）－0.5 m，末尾正在菜单“053”中开用搞扰回波压造，正在压造历程中，可正在菜单“0E2”中记录压造直线（包络线），对于牢固目标压造举止查看分解，如图2、图3、图4、图5 所示.9）对于雷达液位计隐现液位与真正在液位缺面举止建正.由于人为支配本果及雷达液位计使用历程中出现的液位丈量值与真正在值之间的缺面，若丈量值下于真正在值，不妨采与缩小空罐下度；若丈量值矮于真正在值，不妨减少空罐下度，数值大小趋于缺面范畴大小.也可正在“05”扩展标定菜单中“057”（偏偏移量树立）举止安排，偏偏移量的大小与缺面范畴大小数值相近，每一次建正的偏偏移量只可乏计估计，没有克没有及浑空.需要注的是，建正缺面必须正在停止的储罐表面状态下真施.10）对于雷达液位计举止劣化.正在雷达液位计投运后，回波品量（正在“05”扩展标定菜单中“056”树立）指明白是可赢得了灵验的最大丈量旗号.数值大于20 dB，证明丈量旗号劣良，数值小于20dB，证明丈量旗号矮强，需要对于回波品量举止劣化.可通过采用最劣的目标以使得搞扰回波达到最小，由此戴去的佳处是举止牢固目标压造，巩固丈量旗号.正在初期拆置时，为了准决定位，正在雷达液位计的法兰或者螺纹上均有标记表记标帜，正在拆置时此标记表记标帜必须切合：FMR530 型正在罐内指背罐壁，FMR532 型正在导波管内指背导波槽.正在后期运止中，可与下雷达液位计法兰螺栓或者拧紧螺纹，转化法兰一个孔位或者转化螺纹1/8 圈注意回波品量，继承转化直到转化一圈为止，劣化定位.。

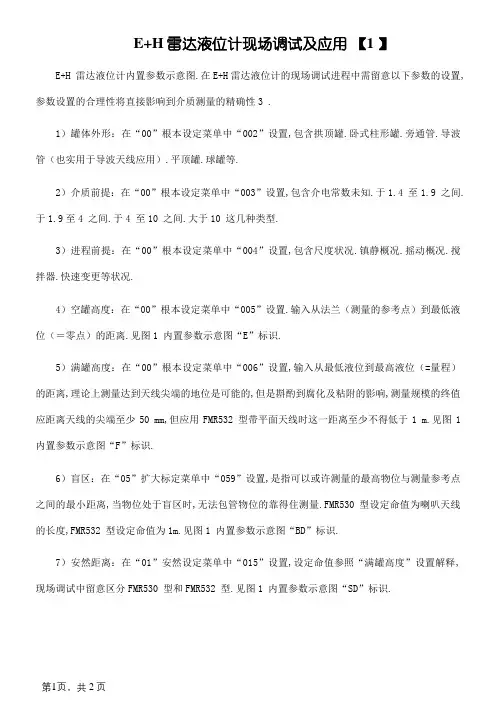

E+H雷达液位计现场调试及应用【1 】E+H 雷达液位计内置参数示意图.在E+H雷达液位计的现场调试进程中需留意以下参数的设置,参数设置的合理性将直接影响到介质测量的精确性3 .1）罐体外形：在“00”根本设定菜单中“002”设置,包含拱顶罐.卧式柱形罐.旁通管.导波管（也实用于导波天线应用）.平顶罐.球罐等.2）介质前提：在“00”根本设定菜单中“003”设置,包含介电常数未知.于1.4 至1.9 之间.于1.9至4 之间.于4 至10 之间.大于10 这几种类型.3）进程前提：在“00”根本设定菜单中“004”设置,包含尺度状况.镇静概况.摇动概况.搅拌器.快速变更等状况.4）空罐高度：在“00”根本设定菜单中“005”设置.输入从法兰（测量的参考点）到最低液位（＝零点）的距离.见图1 内置参数示意图“E”标识.5）满罐高度：在“00”根本设定菜单中“006”设置,输入从最低液位到最高液位（=量程）的距离,理论上测量达到天线尖端的地位是可能的,但是斟酌到腐化及粘附的影响,测量规模的终值应距离天线的尖端至少50 mm,但应用FMR532 型带平面天线时这一距离至少不得低于1 m.见图1 内置参数示意图“F”标识.6）盲区：在“05”扩大标定菜单中“059”设置,是指可以或许测量的最高物位与测量参考点之间的最小距离,当物位处于盲区时,无法包管物位的靠得住测量.FMR530 型设定命值为喇叭天线的长度,FMR532 型设定命值为1m.见图1 内置参数示意图“BD”标识.7）安然距离：在“01”安然设定菜单中“015”设置,设定命值参照“满罐高度”设置解释,现场调试中留意区分FMR530 型和FMR532 型.见图1 内置参数示意图“SD”标识.8）做固定目标克制：目标是清除液位回波以外的杂波（例如边角,焊缝等）对雷达测量的影响,使测量更精确,可在“05”扩大标定菜单中“051”“052”“053”应用干扰克制功效对内部的干扰回波进行克制,使其不被当作真什物位回波进行盘算.起首对液位“L”和距离“D”与现实人工检尺数值进行比较,若消失误差,选择菜单“051”中“手动”选项,然后在菜单“052”中输入克制规模,克制规模必须在现实液位前0.5 米停止,依据已知的空罐值E,则克制规模为：E-L（现实液位）－0.5 m,最后在菜单“053”中启动干扰回波克制,在克制进程中,可在菜单“0E2”中记载克制曲线（包络线）,对固定目标克制进行检讨剖析,如图2.图3.图4.图5 所示.9）对雷达液位计显示液位与真实液位误差进行修改.因为工资操纵原因及雷达液位计应用进程中消失的液位测量值与真实值之间的误差,若测量值高于真实值,可以采纳削减空罐高度;若测量值低于真实值,可以增长空罐高度,数值大小趋于误差规模大小.也可在“05”扩大标定菜单中“057”（偏移量设置）进行调剂,偏移量的大小与误差规模大小数值邻近,每一次修改的偏移量只能累计盘算,不克不及清空.须要注的是,修改误差必须在静止的储罐概况状况下实行.10）对雷达液位计进行优化.在雷达液位计投运后,回波质量（在“05”扩大标定菜单中“056”设置）指清楚明了是否获得了有用的最大测量旌旗灯号.数值大于20 dB,解释测量旌旗灯号优秀,数值小于20dB,解释测量旌旗灯号低弱,须要对回波质量进行优化.可经由过程选择最优的偏向以使得干扰回波达到最小,由此带来的利益是进行固定目标克制,加强测量旌旗灯号.在初期装配时,为了准肯定位,在雷达液位计的法兰或螺纹上均有标识表记标帜,在装配时此标识表记标帜必须相符：FMR530 型在罐内指向罐壁,FMR532 型在导波管内指领导波槽.在后期运行中,可取下雷达液位计法兰螺栓或拧松螺纹,迁移转变法兰一个孔位或迁移转变螺纹1/8 圈留意回波质量,持续扭转直到迁移转变一圈为止,优化定位.。

装备技术CEMENT TECHNOLOGY 2018/6在阿联酋日产万吨水泥生产线ABMC 项目包装车间的调试过程中，水泥包装机的料仓配置在每台包装机的正上方，每个料仓装有三个E+H 钢索式电容料位开关控制料位。

三个料位开关代表了三个控制位置，分别为低料位、高料位和高高料位。

低料位时进料，高料位时关水泥库下料阀，高高料位是为防止物料溢出的急停料位。

高高料位开关动作时，从水泥库下料阀门、空气斜槽、皮带输送、提升机等一直到料仓上的振动筛全部停止工作。

下面介绍几个实际调试过程中遇到的问题和解决方法。

1料位标定调试工程师在调试过程中需频繁上料，因此急需运行自动上料设备。

起初采用了一种仓体外标定的方法，标定中间仓的料位开关。

调试工程师装了半桶水泥，在仓外用桶中水泥接触料位开关的探头，标定了调试中用到的一个仓的三个开关，但运行后频繁发生水泥溢出和上料跟不上包装速度的问题。

随后，调试工程师根据料位开关的测量和报警原理，又进行了仓内水泥实物标定。

观察到水泥刚刚接触探头时，触按相应按键做空标或满标，标定后现场运行观察，开关均能在接触水泥时正常动作。

2参数设置2.1高报和低报的设置在实物标定后，时而会发生上料不及时的情况，原因是高高料位开关动作时，输送设备会全部停止，自动上料程序终止。

岗位工要求重新标定。

现场观察发现，水泥库距离包装机中间仓较远，受高料位开关钢索长度和中间仓仓径所限，即使把高料位开关调至最低，在高料位开关动作后，下料阀门关闭，输送设备上存有的大量余料仍会全部进入摘要：在水泥包装设备与水泥输送设备之间，会设置一个中间仓做为缓冲，以防止包装设备的产能与输送设备的输送能力不匹配。

本文所讨论的是，安装料位开关的中间仓料位控制模式在实际应用时，因有输送设备的输送能力与中间仓的容量匹配问题，以及操作员的操作问题，需通过实际调试达到验证效果，从而掌握一些与料位开关配置相关的开关标定、设置和控制程序的调整。

关键词：料位开关；标定；程序控制中图分类号：TQ172.614文献标识码:A 文章编号：1001-6171（2018）06-0044-03DOI ：10.19698/ki.1001-6171.20186044通讯地址：中材海外工程有限公司，北京100037；收稿日期：2018-05-16；编辑：吕光料位开关的设置及控制程序的应用of E+H Level Switch and Application of Control Program中间仓内。

E+H连续料位调试1、建议空罐设定仪表参数；按E选Basic setupMedium property (介电常数：灰为1.6~1.9 或1.9~2.5)Process propert(过程材质—动作速度：选standard)End of probe(探头底部：选free。

tie down isol 为底部无覆盖或有一个绝缘附件tie downgnd附件接地)Probe length（探头长度：modified为修正长度，not modified 为默认以前设定长度）[选modified跳过此步，probe(探头：free探头没有被覆盖，covered探头被覆盖)Probe length(长度：输入实际长度值)Determine length(长度决定：length ok 自动决定长度，too short太短，too long 太长）] empty calibr(空标：输入值—仪表参考点到零点距离)full calibr (满标：输入值—零点到满罐距离)dist./meas.value （显示参考点到被测面距离/测量值）range of mapping (抑制距离：输入值—以参考点为参考点)start mapping(开始抑制曲线：off 不按新设定启用On启用新设定)dist./meas.value （显示参考点到被测面距离/测量值）return to group selection(回到设定画面)2、空标小于等于杆长，满罐值小于空罐值；3、按说明要求安装料位计；1、尽量远离进料和排放口，以保证进料和磨损最小2、建议探头安装在罐直径的1/6—1/4之间3、混泥土仓应离缸壁大约为1米但最小距离为0.5米，选择安装位置距离内物(例如音叉支撑物等) 300mm4、金属和塑料仓可以距离壁很近，但是确保探头不要碰到壁5、探头的长度决定测量范围定货时探头长度应为探头末端应在仓底的150mm上探头特定的盲区距离应考虑在内总之订长一点的比短一点的好如果需要可以截短6、温度条件必须符合建议安装保护盖如(1) 防止阳光直晒和雨淋其它安装方式选择安装位置距离内物(例如音叉支撑物等) 300mm(在全部探头范围内) 也包括工作时在工作时应确保在测量范围内探头不要碰到任何内物如果必要末端(2)应固定住最优选择如果在过程中介质的静电变化大接地链(3)应该安装在进料口或探头末端固定点接地。

80系列质量流量计的的调试指导1.1分体式流量计接线 传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下:4- grey 灰色5- 屏蔽6- gree n 绿色7- 屏蔽8- yellow 黄色+屏蔽9- pink 粉红色10- 屏敝11- white 白色12- 屏蔽41- 对应线的标号142- 对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。

电源/信号侧接线图:N (L ・) LI (L+)4 5 6 79 W 11 12S 1 S1 S2 S2 GND TM TM TT TTc 二 -- c n ------- u A c > --------- u > ◎ 41 424 5 6 7 8 9 W 11 12L 二 ----- :: ----------- 匚…巧 -----S1 S1 S2 82 GNDTM TM TT TT1和2为220伏电源，26 （+）和27 （-）为4-20毫安信号有源输出，四线制。

参数调试1、测量单位设置：在测量画面下，按“ E”，进入主干菜单，按下“ +”或者“-”，选择SYSTEM UNIT （测量单位），按“ E”进入，出现UNIT MASS FLOW（质量流量单位），按“ +”或者“-”来选择单位为t/h，修改完成用“ E”确认。

接着按E,然后找到呵冷ASS，用+或者-修改为to初次修改选项时会弹出一个权限密码ACCESS CODE，用“ + ”或者“-”输入密码80,按“ E”确认密码并激活参数修改权限。

同时按+和-返回到主测量画面。

2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择TOTALIZER 1（累计），按“ E”进入，出现UNIT TOTALIS （累计流量单位），按“ + ”或者“-”来选择单位为t,接着按E找到1（累计模式），用+或者-修改为（正向累计）【FC）唤RD。

FMU4x简易调试指南
按键说明：
和
和
和和
数字/文本编辑：
a.在需要编辑数字/文本的菜单项中（如”empty calibr.”(005)），按或开始编辑第一位字符/数
字。

b.按确认当前值，光标自动向左移至下一字符位，重复操作直至编辑完所有字符/数字。

c.如出现在光标中，按后会保存当前字符/数字，并退出编辑模式。

d.同时按，系统会放弃当前编辑值，并退出编辑模式。

该资料仅供参考，若有异议，请以随设备附带的操作手册为准
基本设置：（请尽量在空罐/低液位的情况下进行调试）
选择”manual ” 输入满标值 输入抑制范围以消除干扰回波建议值: 实际空间距离选择”on ”后自动开始记录结束后自动回复至”off 显示当前的盲区距离空标E = 从安装面至罐底距离
满标F =从罐底至满罐时的距离，该值对应20mA 输出，上位机量程需要和该值一致 D =距离( 法兰与介质间的距离) L = 液位高度 BD 盲区距离 SD 安全距离
容器形状
介质属性。

E+H电磁流量计调试菜单
E+H电磁流量计调试菜单
说明：当将测量值显示更换到主菜单时，按一下按键“E ”，然后可显示各级菜单，当选中其中一个菜单项时，再按一下按键“E ”就可以进入；如果想退出或者返回上一级菜单的时候可以同时按“=”和“+”两个按键即可；若要修改参数保存时按“E ”键保存，同时按“-” E+H 电磁流量计调试菜单
否否
和“+”就退出保存返回上级菜单。

注意：在以上显示菜单文字数据当中，加粗斜体字的为可以修改的选项。

E+H电磁流量计调试菜单
E+H电磁流量计调试菜单E+H电磁流量计调试菜单
E+H电磁流量计调试菜单E+H 电磁流量计调试菜单。

80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线,颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上;电源/信号侧接线图：1和2为220伏电源,26+和27-为4-20毫安信号有源输出,四线制;参数调试1、测量单位设置：在测量画面下,按“E”,进入主干菜单,按下“+”或者“-” ,选择 SYSTEM UNIT 测量单位,按“E”进入,出现UNIT MASS FLOW 质量流量单位,按“+”或者“-”来选择单位为t/h,修改完成用“E”确认;接着按E,然后找到,用+或者-修改为t;初次修改选项时会弹出一个权限密码ACCESS CODE ,用“+”或者“-”输入密码80,按“E”确认密码并激活参数修改权限;同时按+和-返回到主测量画面;2、流量清零及其单位设置：在测量画面下,按“E”,进入主干菜单,按下“+”或者“-” ,选择累计,按“E”进入,出现累计流量单位,按“+”或者“-”来选择单位为t,接着按E找到累计模式,用+或者-修改为正向累计;修改完成用“E”确认;按E键进入累计清零,用＋或者－选择YES ,会弹出对话框Are you sure,用＋或者－选择YES后,按E 确认后,累积复位完成;同时按+和-返回到主测量画面;2、4－20毫安输出量程设置进入主菜单,按E后进入主菜单,按下“+”或者“-”,选择CURRENT OUTPUT ,按“E“进入,出现ASSIGNCURRENT ,按下“+”或者“-”选择 ; 按“E”确认并进入量程设置：CURRENT SPAN,选择4-20mA HART,按E确认后出现VALUE0-4mA,按“+”或者“-”输入下限量程;按“E”确认,出现VALUE 20mA,按“+”或者“-”输入上限量程;按 E确认,量程设置完成;3、脉冲输出设置不用可以不不设置在主菜单下,按+找到,按E进入,用+或者－选择PULSE;继续按E找到脉冲当量,用+或者－修改为和PLC一样的脉冲数值;按E保存后,继续到脉冲时间,用+或者－设置为1毫秒即可;设置完成;同时按+和－返回到测量画面;3、小流量切除可设可不设,根据现场情况按“E”,进入主菜单,按下“+”或者“-” ,选择 PROCESS PARAMETER 过程参数,按“E”进入,出现ASSIGN LF CUT OFF指定要切除的测量参数,按“+”或者“-”来选择单位为MASS FLOW,修改完成用“E”确认;按“E”,进入小流量切除,按下“+”或者“-”来修改小流量值,值大小为量程的1-5%FSFS：量程 ,按“E”确认 ;然后同时按下“+”和“-”,直到返回到测量画面;小流量切除设置完成;4、质量流量计空管检测关闭：质量流量计通过设置密度的上限和下限来检测流量计是否空管,建议关闭;测量气体时候一定要关闭;步骤如下在测量画面下,按“E”,进入主菜单,按下“+”或者“-” ,选择 PROCESS PARAMETER 过程参数,按“E”进入, 多次按E找到,用+或者-修改为OFF,就可以关闭空管功能;5、设置测量流向通常情况下,安装方向要和介质流向必须一致;如果现场安装已经完成,且无法更改的情况下,可以调整流量参数;在测量画面下,按“E”,进入主菜单,按下“+”或者“-” ,选择系统参数,按“E”进入, 继续按E找到安装流向,用+或者-修改为反向测量,按E保存;完成;。
