一、阻旋料位开关在干法乙炔发生器的作用干法乙炔发生器在投用初期，如果没有阻旋料位开关，很难对其料位进行准确判断，以致经常出现料位低的现象，导致料封破坏，从星型下料器泄漏出乙炔气体。
如若使用不当，将会出现爆炸着火的可能，存在很大的安全隐患。
但安装阻旋料位开关后，就可以通过远程监控的方式来了解发生器底部石渣的料位情况，结合发生器的搅拌电流，中控人员根据两者的参数可以合理操作发生器的排渣量，把握好星型下料器的排渣频率，不至于将发生器的料封破坏。
阻旋料位开关阻旋料位开关的使用，增加了安全系数，降低了操作人员的劳动强度，解决了用户的生产难题。
事实上，在干法乙炔工艺中仪表要很好的发挥作用，除了要求阻旋料位开关本身具有较好的质量外，也离不开阻旋料位开关的正确安装和使用。
为更好地使用阻旋料位开关，本文就阻旋料位开关在干法乙炔工艺中的安装及使用注意事项介绍如下。
二、阻旋料位开关安装注意事项一般来讲，乙炔发生器的正常工作温度在90～105℃之间。
由于采用的是插入式料位开关，阻旋料位开关的插入部分要能够抗高温，采用高温型阻旋料位开关，接线盒的出线口必须朝下，以避免电石灰进入接线盒，造成接触不良，影响其正常运行。
另外，为减少电石物料对阻旋料位开关的冲击，应将阻旋料位开关安装在发生器的侧面，以水平呈15～20°之夹角安装。
三、阻旋料位开关使用注意事项在对发生器料位进行判断时，操作人员可以通过发生器的搅拌电流和阻旋料位开关两种手段来确定料封情况。
通过搅拌电流可间接判断发生器内部料封情况，但由于渣含水量差异会给操作人员带来错误信息，容易造成误判。
在给发生器加装阻旋料位开关后，操作人员可通过料位指示灯的颜色直接判断发生器内部料位的高低，且阻旋料位开关传递的信息不受渣粒干湿情况及其他因素的影响，准确直接。
在根据阻旋料位开关指示灯的不同显示情况作业时，一般应注意以下事项：1．若发生器搅拌电流低于控制点，证明发生器内部渣粒已排空或渣粒含水量很低。
阻旋料位计(阻旋料位开关)产品介绍：阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）阻旋料位计(阻旋料位开关)产品规格：供电电源：220VAC，110VAC，24VDC可选消耗功率：3W-4W触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）叶片转速：1 RPM（转/分）隔离电压：AC 1500V/min力矩：1.00～100Kg*cm物料比重：≥0.3g/cm3工作温度：-10℃到80℃（高温订制可达到400℃）防护等级：IP65安装尺寸：1寸螺纹安装或法兰安装；叶片材质：SUS304阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）（1）安装方式：□1寸螺纹安装□法兰安装（2）温度选择：□常温□高温（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）（4）供电电源：□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装：（1）仓内（桶内）温度超过80℃时，请选用高温型产品；（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；（4）线口朝下，防止雨水进入；（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；阻旋料位计(阻旋料位开关)故障检修：（1）问题：叶片一直在转动，但没有输出信号？解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。
料位开关检修维护规程1概述料位开关是一种检测物料位置的仪表，当料位开关检测的料位达到报警值时，开关动作，输出相应的报警信号。
料位开关有多种产品，下面以CTS-DFA型射频电容式料位开关为例加以说明，其他同类仪表可参照执行。
该料位开关可对块状、颗粒状、粉末状太液态料仓、料槽的料位及液位进行控制或上、下限报警，适用于高温、高压、强腐蚀、多粉尘的恶劣环境。
2工作原理该料位开关可分别安装在料仓顶部或仓壁侧面的位置上，对料位进行上、下限控制（或报警）。
由于被测物料的介电常数与空气不同，所以仓内物位发生变体时会引起探极与仓壁间的电容量发生变化，当该电容量大于用户的设定值时，料位开关内的继电器动作，输出一个开关量达到控制（或报警）的目的。
3技术标准3.1仪表部分3.1.1工作温度：-30～60℃。
3.1.2湿度：≤90%。
3.1.3工作压力：常压。
3.1.4电源电压：220V AC±10%,或24V DC。
3.1.5功耗：≤3W。
3.1.6输出信号：两组继电器转换接点输出（触点容量220V AC,1A）。
3.2探极部分因使用介质环境不同可分为P型和T型两种。
3.2.1P型：适用于常压、无腐蚀介质，温度-30～100℃。
3.2.2T型：适用于腐蚀性介质，压力≤4MPa。
，温度-30～600℃（一定条件下可达900℃）。
3.2.3探极种类：棒式、缆式、同轴。
平面。
3.2.4传输距离：仪表与传感器之间的传输距离小于1.2km。
4安装方法料位开关安装时应根据探极的不同形式及现场情况采取顶装（从仓顶垂直安装）或侧装（仓壁侧面安装）。
顶装时应选择能避开进料时物料冲击的位置安装，距仓壁距离应大于200mm，侧面时应倾斜20～30°，以免探极挂料。
仓壁为混凝土时应使限位开关外壳可靠接通钢筋，仓壁为非金属时应加装辅助探极（固体物料）或使用同轴探极（液体），如下页图：当拆装限位开关时，注意不要用手抱住壳体拧动，应使用扳手拧动六角螺栓。

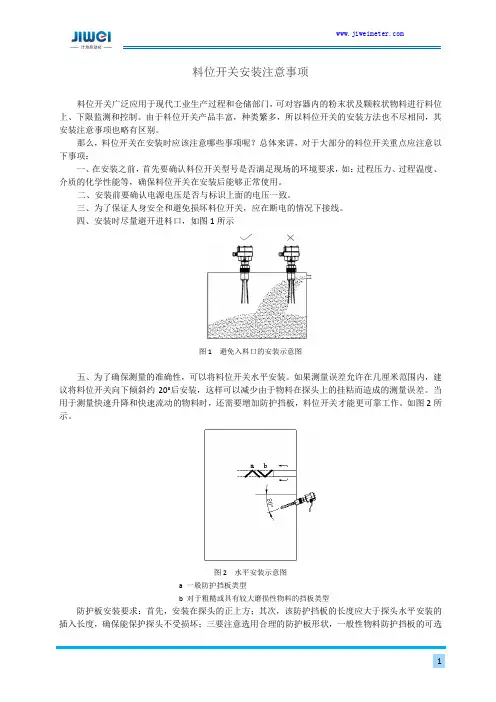

料位开关安装注意事项料位开关广泛应用于现代工业生产过程和仓储部门，可对容器内的粉末状及颗粒状物料进行料位上、下限监测和控制。
由于料位开关产品丰富，种类繁多，所以料位开关的安装方法也不尽相同，其安装注意事项也略有区别。
那么，料位开关在安装时应该注意哪些事项呢？总体来讲，对于大部分的料位开关重点应注意以下事项：一、在安装之前，首先要确认料位开关型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，确保料位开关在安装后能够正常使用。
二、安装前要确认电源电压是否与标识上面的电压一致。
三、为了保证人身安全和避免损坏料位开关，应在断电的情况下接线。
四、安装时尽量避开进料口，如图1所示图1 避免入料口的安装示意图五、为了确保测量的准确性，可以将料位开关水平安装。
如果测量误差允许在几厘米范围内，建议将料位开关向下倾斜约20°后安装，这样可以减少由于物料在探头上的挂粘而造成的测量误差。
当用于测量快速升降和快速流动的物料时，还需要增加防护挡板，料位开关才能更可靠工作。
如图2所示。
图2 水平安装示意图a 一般防护挡板类型b 对于粗糙或具有较大磨损性物料的挡板类型防护板安装要求：首先，安装在探头的正上方；其次，该防护挡板的长度应大于探头水平安装的插入长度，确保能保护探头不受损坏；三要注意选用合理的防护板形状，一般性物料防护挡板的可选用凸型结构，如图2中“a”所示，如果被测物料是粗糙或具有很大磨损性的物料，可以选择凹型防护挡板，以让物料在凹槽内形成一定的堆积，减少物料对挡板的冲击，从而提高防护挡板的使用寿命，参见图2中的“b”所示。
六、当料位开关安装在户外或有潮气的环境中时，在接入电缆之前，请将电缆线弯曲并朝下引，当遇到下雨或存在冷凝现象的情况时，雨水和冷凝水便会随之往下流，防止水或潮气进入料位开关，如图3所示。
图3 防潮安装七、对特定料位开关，应注意以下特殊事项：如果是音叉料位开关，叉体面和介质流动的方向应保持一致，可以避免由于介质流动而产生的对叉体冲击力所造成的测量误差或对叉体损害，如图4所示。
阻旋式料位控制器使用说明书一、基本参数电源：220V AC/110V AC/24VDC(B),50Hz消耗功率：4W接电容量：SPDT 5A/250V AC叶片转速：1R.P.M耐电压：AC 1500V*1minute测量扭矩：1.0N·m适用比重：0.5g/cm3以上工作温度：-20～80℃/高温型-20～400℃二、工作原理阻旋式料位开关之叶片是利用传动轴与离合器相接。
在未接触物料时，马达保持正常运转；当叶片接触物料时，马达电源断开并停止转动，机构同时输出一接点信号表示料位已到设定高度。
三、安装注意事项1.水平安装时，建议将开关以水平向下呈15℃～20℃的夹角安装。
以减少物料的冲击。
2.接线盒入线口必须朝下，电缆固定螺母必须锁紧。
3.送电时应确认使用电压正确。
4.被控制线路负载必须与开关接电容量相匹配。
5.安装产品附近应避免有架桥破坏器或震动马达。
6.开关安装避免靠近入料口，以减少下料损坏叶片及误动作；若开关必须安装在靠近入料口处，请在开关上方200mm处加装一2″宽的保护挡板。
7.各产品安装时更具其型号不同，选择水平安装和垂直安装。
8.轴长可调型开关在现场解体安装时，万向接头与传动轴联接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。
9.现场安装、维护必须遵守“断电源后开盖”的警告语。
10.安装现场应不存在对铝合金有腐蚀作用的有毒气体。
11.被测介质的最高温度不应超过产品标签中的标明的温度。
四、扭力调整1.用户可更具被测物的比重大小进行扭力调整。
当被测物比重大时，可将弹簧扭力调至最强的位置，此时叶片的灵敏度较差；被测物比重愈小时，可将弹簧调至最弱，则叶片的灵敏度较好。
2.具体方法：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应孔中（靠近端子台的孔扭力最弱）。
·注意在使用过程中扭力弹簧的扭力，请勿随意更换，以免造成误动作五、常见故障排除六、日常维护1.检查传动轴、叶片是否弯曲变形或损坏。
PFG系列阻旋式料位开关原理：PFG系列阻旋式料位开关使用原理非常简单。
阻旋式料位开关通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）特点：1）进口高品质马达、工作可靠2）四档灵敏度可调、适用范围广3）离合器装置保护马达4）双层轴封保护，防护等级达IP655）全不锈钢旋转轴及叶片，永不生锈6）工作电源可选：110VAC，220VAC7）严格的出厂测试8）高低温型、加长型，各种叶片，多种规格产品规格：电源：110VAC，220VAC，240VAC，50/60Hz消耗功率：3W，1.5W（RP-80）触点容量：SPDT 220VAC/5A 250VAC220VAC/3A 250VAC(RP-80)叶片转速：1 RPM隔离电压：AC 1500V/min转矩：30～100g-cm介质比重：≥0.5g/cm3安装尺寸：螺杆1’’PF/ 3/4’’PF法兰JIS 2-1/2’’*5Kg/cm3产品选型：（订货时告知物料密度，以选择合适叶片）1）安装方式：□1寸螺纹安装□法兰安装2）温度选择：□常温□高温3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）4）供电电源：□220VAC □110VAC □24VDC型号：PFG86 标准螺纹连接PFG 86 F标准法兰连接PFG 86M 轴保护管型PFG 86G 轴长可调型PFG 86F高温法兰型PFG 86MT 高温轴保护管型PFG 86GT 高温轴长可调阻旋式料位开关应用范围（散状固体物料位置测量）：如谷物、饲料、木屑、塑料、粒状料、橡胶、烧结料、水泥生、砂石、熟料。
阻旋式料位开关产品安装：1）仓内（桶内）温度超过80℃时，请选用高温型产品；2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；3）线口朝下，防止雨水进入；4）料仓仓壁安装了破拱或者振机，请使用ME40或电容式料位计；5）注意：PFG86、PFG86F、PFG86M、PFG86FT、PFG80只能侧悬挂在料仓仓壁（水平方向安装）；6）PFG86G、PFG86GT只能垂直方向安装；7）在安装或者维修时，应遵守“关掉电源后方可打开料位计”的警告！8）腐蚀性气体应该避免使用铝和不锈钢材料；9）在盛装液体或气体的料罐中，料位计使用的温度不能超过产品许可的温度。
UZK型阻旋式料位开关一、概述UZK型阻旋式料位开关适用于各种敞开容器内料位的控制，仪表采用特殊油封设计，具有双层防尘，并有离合器装置保护马达，工作可靠，使用维护方便，广泛用于化工、食品、采矿、塑料、陶瓷等工业行业，是一种较理想的简易流料位控制仪表。
二、主要技术参数及外形尺寸供电电源：220V AC,110V AC，24VDC消耗功率：3W接点容量：AC250V,5A SPDT转速：1R.P.M扭力：0.5~1.0kg cm工作温度：普通型:60℃高温型:≤200℃电气接口：M20×1.5内螺纹UZK10A/B/C【牙口型】适合水平安装操作温度：-10℃~60℃重量：1.2kgUZK11A/B/C【法兰型】适合水平安装操作温度：-10℃~60℃重量：1.7kgUZK20A/B/C【轴保护管型】适合水平或垂直安装操作温度：-10℃~80℃法兰与叶片全部为SUS304材质重量：1.2kg标准规格：L=250mm(2.2kg)L=500mm(2.5kg)L=750mm(2.8kg)其它规格可订制UZK30A/B/C【轴长可调型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK40A/B/C【高温型】适合水平安装操作温度：Max200℃重量：2.1kgUZK46A/B/C【高温轴长可调型】适合垂直安装操作温度：Max200℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK41A/B/C【高温轴轴保护管型】适合水平或垂直安装操作温度：Max200℃法兰与叶片全部为SUS304材质标准规格：L=250mm(2.6kg)L=500mm(2.9kg)L=750mm(3.2kg)其它规格可订制UZK60A/B/C【钢索型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450mm(2.5kg)L=650mm(2.8kg)L=750mm(3kg)其它规格可订制三、安装使用注意事项1.应避开入料口处安装；2.在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时，应加探头护盖；3.测量粘度较大的粉体时，应从容器的上部向下垂直安装或从侧壁部斜向插入安装。
罗斯蒙特阻旋料位开关
罗斯蒙特阻旋料位开关是一种用于检测储存罐或容器中物料的级别的设备。
它基于液位与电阻之间的关系，利用杆状电极测量物料的液位，并将电信号传输给控制系统。
罗斯蒙特阻旋料位开关的工作原理是利用浸入物料的电阻式电极，通过测量电阻值的变化来确定液位的高低。
当电极浸入物料中时，电阻值会随着液位的上升而减小，随着液位的下降而增大。
开关通过监测电阻值的变化来确定物料是否达到或超过了预设的液位阈值，从而触发相应的控制动作。
罗斯蒙特阻旋料位开关具有灵敏且可靠的特点，适用于各种液体、固体和粉状物料的检测。
它通常由不锈钢或其他耐腐蚀材料制成，以适应不同工业环境的要求。
罗斯蒙特阻旋料位开关广泛应用于化工、石油、食品加工、制药等行业中的储罐、露天仓库和处理设备等场合，用于避免过度填料或缺料的情况，并确保生产过程的安全性和连续性。
它可与控制系统集成，实现自动化管理和监控。
阀门安装的留意事项【2 】1、安装前的检讨常用阀门的种类型号.规格较多,运用何种阀门,应对依据阀门的用处,介质的特征.最大工作压力.最高温度以及介质的流速.流量或者管道的公称直径来选择.安装前,应细心查对所有阀门的型号和规格是否相符设计请求.依据阀门型号和出厂解释书,检讨它们是否可以在所请求的前提下运用,必要时做水压或气压实验.此外,还应检讨填料是否无缺,压盖螺栓是否有足够的调结余量,并要检讨阀杆和阀盘是否优越,有无卡住或歪斜现象.阀盘密封面必须封闭周密,对螺纹衔接的阀门,应检讨螺纹质量.不及格的阀门不能进行安装,并应另行堆放或做好标记.2、安装时应留意事项明杆阀门不能直接埋地敷设,以防锈蚀阀杆,只能在有盖地沟内安装,阀门应安装在操作.检讨.拆装.维修及操作便利的地位.搬运阀门时不许可顺手抛掷,以免破坏和变形.堆放时,碳钢阀门同不锈钢阀门及有色金属阀门应离开.阀门吊装时,钢丝绳子应拴在阀体与阀盖的衔接法兰处,切勿拴在手轮或阀杆上,以防破坏阀杆和手轮.阀门安装地位不应妨害装备.管道及阀门本身的拆装.维修和操作.安装高度应便利操作.维修,一般以阀门操作柄距地面1—1.2m为宜.操作较多的阀门,当必须安装在距操作面1.8m以上时,应设置固定的操作平台.程度管道最好将阀门垂直向上或将阀杆安装在上半圆规模内,当不得将阀杆朝下安装.垂直管道上的阀门阀杆.手轮必须顺着操作巡回线防地安装.有前提时,阀门应尽可能分散安装,以便于操作.高于底面4m以上的塔区管道上的阀门,均不应设置在平台以外,以便于安装与操作.对有倾向性的阀门,安装时应依据管道介质流向肯定其安装倾向.如安装截止阀时,应使介质自阁盘下面流向上面,俗称低进凌驾.安装旋塞阀.闸板阀时,许可介质从任一端流出.安装止回阀时,必须特别留意介质的流向,才能保证阀盘能主动开启,主要的场合还要在阀体外显著地标注箭头,指导介质流淌倾向.对于旋启式止回阀,应保证其插板的扭转枢轴装在程度地位.对于起落式止回阀,应保证阀盘中间线与程度面垂直.对于有特别请求的阀门,要熟习安装请求.如安装杠杆式安全阀和减压阀时,必须使阀盘中间线与程度面互相垂直,发明竖直时必须进行校订.管道上安装螺纹衔接的阀门时,在阀门邻近必定要安装活扣（活接头）以便拆装.安装螺纹衔接的阀门时应保证螺纹完全无缺,要依据工作前提选用填料,拧紧到位时阀杆的地位应相符安装请求.拧紧时必须用扳手咬牢拧人管子一端的阀门六方体上,以保证阀体不致拧变形和破坏.法兰和螺纹衔接的阀门应在封闭状况下安装.帮助体系管道进入车间应设置割断阀,当车间泊车检修时,可与总管道割断.这些阀门的安装高度一般较高,应尽可能布置在一路,以便设置固定操作平台.安装法兰衔接的阀门,要保证与之衔接的两个法兰端面与阀门法兰平行并且同轴.尤其是安装铸铁等材质较脆的阀门时,更应避免因安装地位不准确和受力不平均造成的阀门破坏.拧紧法兰螺栓时,应采用对称或十字交叉的办法,分几回逐渐拧紧.安装高压阀门前,必须复核产品及格证和实验几轮.高压阀门多为角阀,运用时常为两只串联,开启时启动力大,必须设置阀架以支持阀门和削减启动应力,其安装高度以0.6—1.2m为宜.机泵.换热器.塔和容器上的管接口不应推却阀门和管道的重量,公称直径DN＞80mm的阀门应加设支架.衬里.喷涂及非金属材质阀门本身质量大,强度较低,除斟酌工艺请求外,应尽可能做到分散布置,便于阀架设计.即便是单独一个阀门也应固定在阀架上.程度管道上安装重型阀门时,要斟酌在阀门的两侧装设支架.焊接阀门与不雅点衔接焊缝的封底焊宜采用氩弧焊施焊,以保证其内部平整光洁.施焊时阀门不宜封闭,以防止密封面过热变形.若密封材料不耐高温,施焊前要拆除密封材料,以防止焊接高温破坏密封材料.并排管线上的阀门,其手轮间净距不得小于100mm,为了减小管道间距,并排布置的阀门最好错开布置.低温阀在定位之前应尽量在冷态下做启闭实验,请求灵巧无卡壳现象.安全阀的衔接处应有弯头（或三通之类的配件）,避免流体直接冲击阀门;别的要保证安全阀功课时不结霜,以免工作时掉效.严禁在阀门安装时把阀门当脚手架攀缘.高温阀门200℃以上的,因为阀门安装时处于常温,而正常运用后,温度升高,阀门螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操作人员要留意这一工作,不然轻易产生阀门泄漏等事宜.冬季严寒时,水阀长期闭停,应将阀后积水消除.汽阀停汽后,也要消除凝聚水.阀底若有排水开关,可将它打开排水.非金属阀门,有的硬脆,有的强度较低,操作时,开闭力不能太大,尤其不能使猛劲.还要留意避免磕碰.截止阀的安装时的流向应当与阀体上标示的箭头一致,使阀门封闭时压力加在阀顶的椎体上,而填料不受负荷.但不经常启闭而又须要保证在封闭状况下不漏的阀门（如加温阀）,可依据需求有意识地反装,以借助介质压力使之紧闭.大规格的闸阀（DN200—500mm）.气动调节阀应当竖装,以免因阀芯的自重较大而倾向一方,增长阀芯与衬套之间的机械磨损,造成泄漏.在拧紧压紧螺栓时,阀门应处于微开状况,以免压坏阀顶密封面.所有阀门就位后,应再做一次启闭,灵巧无卡住现象为及格.新阀门在运用的时刻,填料不要压得太紧,以不漏为度,以免阀门的阀杆受压太大,磨损加速,而又启闭费劲.。
24v阻旋料位开关说明书800字左右24V阻旋料位开关说明书一、产品概述：24V阻旋料位开关是一种用于测量物料液位的装置。
它采用24V电源供电，通过阻旋原理实现对液位的检测和控制。
二、产品特点：1. 采用24V直流电源供电，安全可靠。
2. 阻旋原理，精确测量物料液位。
3. 结构简单，安装方便。
4. 高灵敏度，快速反应。
三、产品结构：1. 主体部分：由外壳、电路板和连接线组成。
2. 阻旋装置：由旋钮和测量装置组成。
四、使用方法：1. 将24V阻旋料位开关连接至电源。
2. 将测量装置浸入待测物料中，确保与液体充分接触。
3. 旋转旋钮，调整测量装置的位置，使其与液位保持一定距离。
4. 当液位达到测量装置位置时，开关自动触发，信号输出。
五、注意事项：1. 在安装和使用过程中，请确保电源线与其他设备保持安全距离，以防电路短路或其他故障。
2. 使用时请遵循操作规程，避免过度旋转或强行改变测量装置的位置。
3. 请勿将开关浸入液体中，以免损坏电路或引发其他安全问题。
4. 使用前请检查设备是否完好，如有损坏，请及时维修或更换。
六、维护与保养：1. 定期检查设备的电源线和连接线是否完好，如有损坏，请及时更换。
2. 定期清洁测量装置和旋钮，以确保灵敏度和准确度。
3. 如发现设备异常或工作不正常，请立即停止使用，并联系专业维修人员进行检修。
七、常见问题及解决方法：1. 问题：开关无法触发。
解决方法：请检查电源线是否连接正常，如有损坏，请更换。
2. 问题：开关触发不准确。
解决方法：请检查测量装置的位置是否正确，适当调整旋钮位置，确保与液位保持一定距离。
以上是24V阻旋料位开关的使用说明书，希望能够对您的使用和维护提供帮助。
如有任何问题，请随时联系我们的客服人员。
感谢您选择使用我们的产品！。
阻旋式料位开关技术附件1.货物需求一览表阻旋式料位开关共4台套；设备详细清单见表一，详细参数以《仪表数据表》为准。
交货期的要求：8周内交货；交货地点为招标方施工现场。
供货设备详细名称具体如下表：表一：阻旋式料位开关2．电源条件低压: 380/220V±10%，50Hz频率偏差允许值：±0.2Hz3.技术规格及有关要求3.1 总则*3.1.1投标人必须按照阻旋式料位开关中的仪表清单要求的规格及数量进行选型和报价。
投标人应逐条仔细阅读本技术要求和仪表数据表并确认，如投标人没有以书面形式对本技术文件的条文提出异议，则招标方可以认为投标人提出的产品完全满足本技术文件的要求。
如有异议，不管是多么微小，都应在投标文件（技术部分）中“偏离表”中加以明确描述。
否则，由此而产生的问题均由投标人负责。
每台仪表要求分项报价。
3.1.2本阻旋式料位开关框架技术招标文件经买卖双方确认修改为技术协议后，作为订货合同的技术附件，与合同正文具有同等的法律效力。
3.1.3投标人所投的产品必须在中国境内有技术服务和维护能力。
投标人有责任免费提供相应的技术服务和工程服务。
*3.1.4如果最终投标技术文件中的条款、技术规格、数字等出现前后不一致或互相矛盾之处，原则上以对招标方有利的条款、技术规格、数字、要求为准。
*3.1.5 本文件与设计院的技术要求相互补充，如果本文件与现行使用的有关标准有明显抵触的条文或与设计院不一致的地方，投标人应按较高的标准执行。
3.1.6投标人对所提供的阻旋式料位开关、附件和附属设备的质量、技术规格、文件图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场测试、设备运行等各个环节负有完全责任。
投标人在投标技术文件中所提供的产品和配置，应是完整的、无缺项的。
无论何时发现缺项、漏项，投标人都应无偿补足3.1.7本技术文件未提及到的内容，但为了实现阻旋式料位开关功能、技术性能和完整性的目的，而必须配置的附件、软件等，投标人必须向招标方提出建议和说明，并补充所需的附件及相关工作内容，以满足项目要求，如果有遗漏，投标人将无偿提供所需的配件，以满足仪表正常的使用要求。
阻旋物位开关 KA/KAX 系列 安装与使用手册安装之前的准备工作选择安装位置：（请对照图1）1.物料流动-当选择阻旋开关的安装位置时，请避开进料和出料的直接流动的方向，这样可以避免由于流动的压力而导致的阻旋开关的机械损坏。
这一点在测量的物料密度很大，成快状时尤其重要。
桨叶部分必须处于进料流动过程可以接触和覆盖的位置。
2.振动的影响-安装在振动最小的位置。
远离振动源可以使设备使用寿命更长。
3.防护加固-当使用延长杆和延长护套并且在顶部安装应用时，请选择一个位置与侧壁进行加固。
请看下文中的机械安装部分。
保护隔板：（看图2）当在低位限位操作时，如果所测的物料的密度大于1050kg/m3，我们建议您安装保护隔板。
隔板可以使用很多种材料，比如角铁，焊接板和横截管。
这个结构可以保护阻旋开关不会被物料的重量所压坏。
隔板应该焊接到箱体侧壁并且不能伸进箱体超过152mm。
同时，还要注意隔板的最下端应该距离桨叶超过152mm。
准备工作：（看图3）1.安装盘附件（如果使用）-当使用安装盘作为安装孔模板后，（看本手册的机械安装部分）。
在把开关安装到容器上前要先把安装盘安到阻旋开关上。
这样做的好处体现在使用非插入式桨叶时。
安装盘安装到阻旋开关上需要不断调整直到紧密接合。
2.柔性连接附件（如果使用）-移开开关和柔性连接件的锁紧栓。
把两者拧好，并且使锁紧孔对正，然后用锁紧栓固定。
3.延长附件（如果使用）-移开开关和连接件的锁紧栓。
把两者拧好，并且使锁紧孔对正，然后用锁紧栓固定。
刚性延长杆带延长保护套最长可以到457mm。
4.延长保护套附件（如果使用）-如果应用中使用带有全联结的安装盘, 在轴延长杆上滑动1-1/4”管然后固定到安装盘联结上。
轴延长杆应该比护套长出大约102mm。
当使用安装盘时，护套必须与桨叶通过1-1/4”全联结连接，在有些时候可能要在阻旋开关安装到容器上后附上。
5.桨叶附件（如果使用）-如果选择插入式或使用安装盘，桨叶就需要被附上。
阻旋料位开关阻旋物位开关安全操作规定阻旋料位开关和阻旋物位开关是工业生产中用于检测物料位置和控制工艺流程的重要设备。
为了确保生产安全和设备可靠性，必须按照规定操作。
一、设备介绍1.阻旋料位开关阻旋料位开关是用于检测物料本体和介质中的液位、粉尘、颗粒等特性的设备。
简单来说，它可以通过扫描物料表面的阶差、介质的密度差异、振动等方式来判断物料位置，并将信号传输给工艺控制设备。
通过控制工艺过程，使得生产过程优化、安全、高效。
2.阻旋物位开关阻旋物位开关是通过旋转测量传感器，并使用共振管件，在物位检测过程中产生弹性波传递，从而测量物位中的介质特征和物料表面位置变化。
它可以广泛应用于各种颗粒材料或浓度不等的液体介质控制和调节工艺过程。
二、操作规定1.操作前的准备在开关操作前，需要先检查开关电源和接线是否正常、操作面板是否完好。
特别是针对防爆型开关，应清除开关周围的污物，并检查开关壳体是否存在渗漏现象。
2.开关安装开关应安装在安全距离内，并要与物料接触或选择之前预设正确的位置。
为了防止误操作，开关应与其他设备保持一定距离，同时要装置在平衡、安全、便于检修的位置。
3.管路接线（1）开关电压应符合现场电源稳定性要求，并正确连接电源，确保接地良好；（2）接口安装时必须符合工艺规范，接口位置应确切、牢固并避免受到外部压力；（3）安装前必须将管路内的杂质清洗干净，以防堵塞或引起泄漏。
4.操作注意（1）在操作开关时，必须严格遵守操作规程，尽量避免猛烈撞击和过度振动。
（2）强烈建议为开关配置警报、保护装置，并按照规定配置信号超时自动断电、限制系统，防止设备损坏，或造成损失。
（3）定期保养维护，及时更换磨损的配件，确保设备始终在正常操作范围内。
三、安全注意事项1.防火防爆措施防火与防爆对于物料检测开关的操作过程至关重要。
在容易产生爆炸或易燃场合中，设备外侧应具备耐火、防爆防护能力，并保持周围空间通风畅通，以确保设备正常运行。
阻旋料位开关接线方法阻旋料位开关的接线方法如下：1. 打开接线盒，注意这个过程一定要轻，避免伤害到里面的线路或其他部件。
打开盒盖后会发现里面有一排接线端子，找到标识着220V字样的端子，这是电源线，接好就可以，不用需要区分正负极。
2. 开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子（火线进线口），将开关的L1接线端子（火线出线口）与两孔插座的L接线端子（火线接线口）联接，将零线接入插座的N接线端子（零线接线口）。
3. 开关用于控制灯具，插座不用开关控制。
接线方法：把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。
再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。
4. 插座标准的接线方法：在三孔插座上有三个接线露孔，分别是L-火线、N-零线、E-地线，把线头处约2公分处的绝缘皮去掉，露出铜线头，两个线头互相绞合，伸入孔中，并上紧螺丝，线头如太长应截去；为了更安全，可以用电笔确定火线。
一般是左零右火。
左边接火线，右边接零线，地线接E。
5. 阻旋料位开关有两个接线端子，分别是NC（Normally Closed）和NO（Normally Open）。
NC接线端子在物料高度未达到开关位置时闭合，当物料高度达到开关位置时打开；NO接线端子则相反，在物料高度未达到开关位置时打开，在物料高度达到开关位置时闭合。
因此，接线时需要根据具体的控制要求选择合适的接线端子。
请注意，上述步骤仅供参考，建议咨询专业电工进行操作。
同时确保电源已断开，操作过程中避免触电等危险情况。

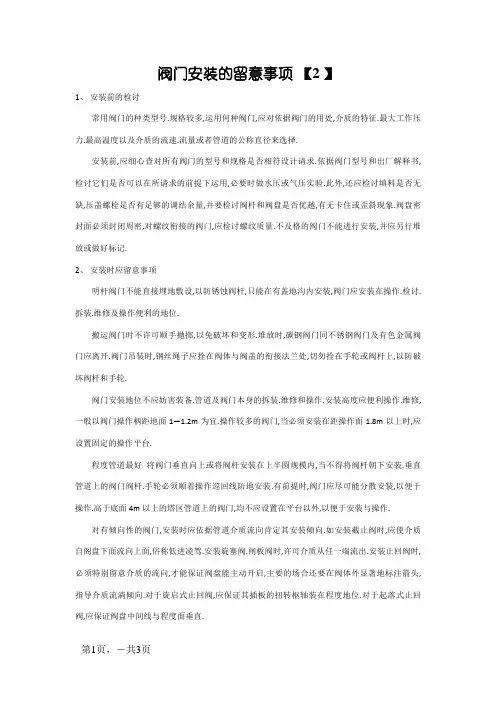

阀门安装的注意事项1、2、安装前的检查常用阀门的种类型号、规格较多，使用何种阀门，应对根据阀门的用途，介质的特性、最大工作压力、最高温度以及介质的流速、流量或者管道的公称直径来选择。
安装前，应仔细核对所有阀门的型号和规格是否符合设计要求。
根据阀门型号和出厂说明书，检查它们是否可以在所要求的条件下应用，必要时做水压或气压试验。
此外，还应检查填料是否完好，压盖螺栓是否有足够的调节余量，并要检查阀杆和阀盘是否良好，有无卡住或歪斜现象。
阀盘密封面必须关闭严密，对螺纹连接的阀门，应检查螺纹质量。
不合格的阀门不能进行安装，并应另行堆放或做好标记。
3、安装时应注意事项明杆阀门不能直接埋地敷设，以防锈蚀阀杆，只能在有盖地沟内安装，阀门应安装在操作、检查、拆装、维修及操作方便的位置。
搬运阀门时不允许随手抛掷，以免损坏和变形。
堆放时，碳钢阀门同不锈钢阀门及有色金属阀门应分开。
阀门吊装时，钢丝绳索应拴在阀体与阀盖的连接法兰处，切勿拴在手轮或阀杆上，以防损坏阀杆和手轮。
阀门安装位置不应妨碍设备、管道及阀门本身的拆装、维修和操作。
安装高度应方便操作、维修，一般以阀门操作柄距地面1—1.2m为宜。
操作较多的阀门，当必须安装在距操作面1.8m以上时，应设置固定的操作平台。
水平管道最好将阀门垂直向上或将阀杆安装在上半圆范围内，当不得将阀杆朝下安装。
垂直管道上的阀门阀杆、手轮必须顺着操作巡回线防线安装。
有条件时，阀门应尽可能集中安装，以便于操作。
高于底面4m以上的塔区管道上的阀门，均不应设置在平台以外，以便于安装与操作。
对有方向性的阀门，安装时应根据管道介质流向确定其安装方向。
如安装截止阀时，应使介质自阁盘下面流向上面，俗称低进高出。
安装旋塞阀、闸板阀时，允许介质从任一端流出。
安装止回阀时，必须特别注意介质的流向，才能保证阀盘能自动开启，重要的场合还要在阀体外明显地标注箭头，指示介质流动方向。
对于旋启式止回阀，应保证其插板的旋转枢轴装在水平位置。
内部管理系列编号：FS-ZD-04020阻旋料位开关安装注意事项
Installation precautions of resistance level switch
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。
1、安装前请确认电源电压是否与标识上面的电压一致。
2、阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物料冲击。
3、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。
4、安装前确认水平安装还是垂直安装。
5、水平安装时叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。
