500kV变电站保护配置
主接线及保护范围划分
见图描述
(二)变电站保护范围的划分
线路保护范围：线路两侧CT之间的一次设备。包括各侧CT、线路侧 刀闸、输电线路、线路PT等，均属于线路保护范围。（500kV4回、 220kV5回）
母线保护范围：各断路器CT至母线所有的一次设备。包括各断路器CT、 断路器、母线侧隔离开关、母线、母线PT和避雷器等，均属于母线范 围。（500kV2组、220kV、35kV各一组）
主接线及保护范围划分
2号站用变上35kV B母运行，其低压侧供380/220V交流Ⅱ段负荷； 0号站用变由35kV北奇线供电运行, 其低压侧供380/220V备用段母线空 载运行。 正常运行时， 1ZK 380V交流I段进线开关、2ZK 380V交流II段进线开关 在合闸位置，QL 0号站用变二次隔离开关在工作位置，3ZK 交流I段与 备用段联络开关、4ZK 交流II段与备用段联络开关在分闸位置；备用电 源自投装置的1BK、2BK选择开关在“投入”位置，交流Ⅰ、Ⅱ段分列 运行。 6. 直流系统运行方式： 1号充电机供直流I段母线负荷，1号蓄电池组上I段母线浮充运行；2号 充电机供直流II段母线负荷，2号蓄电池组上II段母线浮充运行；直流I、 II段母线分列运行。
3DL
TA2或TA3、 UA、UB 、 UC 接线路电压接TV3（或 TV4）、UM接TV4（或TV3）
任一相。
母线II 变压器
TV2
变电站保护配置简介
（3）保护配置及定值
设备名称
保护类型
保护功能
500kV 线路保护
光纤差动 （L90\RCS931） 欠范围保护RCS931
相间距离保护 (PSL\RCS931)
3．220kV系统运行方式：
500KV变电站设备、接线特点及保护配置原则
500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。
这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。
采用GIS的接线方式可以大幅度减少占地面积，减少维护量。
一个半断路器的接线方式优点：＊供电稳定可靠。
每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。
特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。
＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。
一个半断路器接线方式的主要缺点：＊二次线复杂。
在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。
＊投资较大。
500KV断路器是昂贵的设备。
2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。
3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。
500kV线路保护配置
500kV线路保护配置作者：蓝伟科来源：《城市建设理论研究》2013年第14期概要：本文以500kV线路保护改造工程的二次线设计的角度，简要阐述500kV线路保护的配置及技术要求。
关键词：变电站；500kV线路；保护配置中图分类号：TM411+.4文献标识码：A文章编号：本期工程将对南方电网某500kV变电站的500kV某线甲、乙两回线路的保护进行改造，包括保护装置的通信通道。
该500kV甲、乙线对侧应配置与本侧相同的线路保护装置，已由其他项目立项改造。
500kV线路每回线的两套独立的保护装置均应独立组屏，每面屏均有1套独立的辅助保护装置。
本期在主控室拆除原500kV某线甲、乙保护屏4面屏，并拆除其与其他屏柜之间的连接电缆，而后在原屏位安装4面新保护屏。
1. 500kV线路主接线该500kV变电站500kV配电装置采用3/2接线，甲、乙两线分别位于第二串，第三串靠近2M位置出线。
图1主接线图500kV线路保护按双重化配置，具体实施为配置2套互相独立保护装置，每套保护装置包括主保护，后备保护与辅助保护，每套保护装置的二次回路独立且没有直接的电气联系。
当出线设置有出线或进线隔离开关时候，应按双重化配置两套短引线保护装置；当间隔保护使用串外电流互感器时，应按双重化配置两套T区保护。
2.保护配置现况现运行的保护装置投产于2006年，为南京南瑞继保电气有限公司的微机型保护装置。
具体配置如下：其中保护通信用的载波机置于通信机房。
500kV线路的主一保护装置采用主、后备分开配置；主二保护仅有主保护，没有配置后备保护。
两套辅助保护保护均配置了相互独立的过电压远跳保护装置。
图2主一保护屏（旧屏）图3 主二保护屏（旧屏）500kV甲、乙线保护通道及远跳通道均采用2路复用载波通道，相应配置ABB的ETL41复用载波机和NSD550保护接口，线路过电压保护集合在 RCS-925A内。
3.保护配置改造后改造后，该500kV甲、乙线主一、主二保护均更换为长园深瑞的PRS-753BMY型集成双光口方式过电压及远方跳闸功能的光纤电流差动保护，且具备后备保护功能。
500KV变电站保护配置
500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。
2）出线回路数多一般500KV出线4-10回220KV出线6-14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。
其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。
5）500KV系统容量大，一次系统时常数增大（50-200ms）。
保护必须工作在暂态过程中，需用暂态CT。
6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。
二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。
2）近后备原则3) 复用通道（包用复用截波通道，微波通道，光纤通道）。
三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ，重负荷可达100万千瓦。
使短路电流接近负荷电流，甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。
姚侧故障相电流仅1200多A。
送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。
否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。
c)500KV一般采用1个半开关接线，线路停电时，开关要合环，需加短线保护。
d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。
保护动作时间一般要≤50ms。
（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。
线路空投时，未端电压高。
要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。
f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则：设置两套完整、独立的全线速动保护，其功能满足：每一套保护对全线路内部发生的各种故障（单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障）应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸，当一套停用时，不影响另一套运行。
500千伏变电站变压器保护配置与运行分析

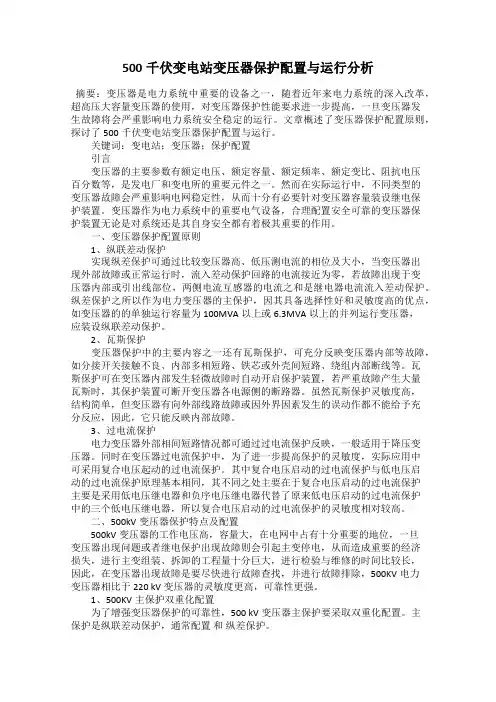

500千伏变电站变压器保护配置与运行分析摘要：变压器是电力系统中重要的设备之一，随着近年来电力系统的深入改革，超高压大容量变压器的使用，对变压器保护性能要求进一步提高，一旦变压器发生故障将会严重影响电力系统安全稳定的运行。
文章概述了变压器保护配置原则，探讨了500千伏变电站变压器保护配置与运行。
关键词：变电站；变压器；保护配置引言变压器的主要参数有额定电压、额定容量、额定频率、额定变比、阻抗电压百分数等，是发电厂和变电所的重要元件之一。
然而在实际运行中，不同类型的变压器故障会严重影响电网稳定性，从而十分有必要针对变压器容量装设继电保护装置。
变压器作为电力系统中的重要电气设备，合理配置安全可靠的变压器保护装置无论是对系统还是其自身安全都有着极其重要的作用。
一、变压器保护配置原则1、纵联差动保护实现纵差保护可通过比较变压器高、低压测电流的相位及大小，当变压器出现外部故障或正常运行时，流入差动保护回路的电流接近为零，若故障出现于变压器内部或引出线部位，两侧电流互感器的电流之和是继电器电流流入差动保护。
纵差保护之所以作为电力变压器的主保护，因其具备选择性好和灵敏度高的优点，如变压器的的单独运行容量为100MVA以上或6.3MVA以上的并列运行变压器，应装设纵联差动保护。
2、瓦斯保护变压器保护中的主要内容之一还有瓦斯保护，可充分反映变压器内部等故障，如分接开关接触不良、内部多相短路、铁芯或外壳间短路、绕组内部断线等。
瓦斯保护可在变压器内部发生轻微故障时自动开启保护装置，若严重故障产生大量瓦斯时，其保护装置可断开变压器各电源侧的断路器。
虽然瓦斯保护灵敏度高，结构简单，但变压器有向外部线路故障或因外界因素发生的误动作都不能给予充分反应，因此，它只能反映内部故障。
3、过电流保护电力变压器外部相间短路情况都可通过过电流保护反映，一般适用于降压变压器。
同时在变压器过电流保护中，为了进一步提高保护的灵敏度，实际应用中可采用复合电压起动的过电流保护。
500KV变电站继电保护配置特点
500KV变电站继电保护配置特点作者：陈泗贞来源：《数字技术与应用》2011年第10期摘要：从500KV变电站超高压、大容量及特殊的一次接线方式(多为3/2开关接线)等特点出发，对500KV变电站主变压器、500KV线路、母差等设备的继电保护配置特点进行了较为详尽的介绍，为500KV变电站继电保护设备运行维护及设备验收提供参考。
关键词：500KV 继电保护特点中图分类号：TM411 文献标识码：A 文章编号：1007-9416(2011)10-0182-021、引言500KV变电站由于其电压等级高、容量大，特殊的一次接线方式(多为3/2开关接线)，其主变压器及500KV线路、母差保护等配置均与常规220KV变电站主变、线路、母差保护对比有较大区别。
对500KV变电站主变压器、500KV线路、母差等设备的继电保护配置特点进行了较为详尽的介绍，为500KV变电站继电保护设备运行维护及验收提供参考。
2、500KV变压器保护500KV变压器由于其电压等级高、容量大，故多为自耦式分相变压器，其保护配置有以下特点：2.1 电量保护差动保护：稳态比率差动，(1)除了设置防励磁涌流或CT饱和误动的二次、三次谐波制动外，还增设了防主变过励磁误动的五次谐波制动。
为反应独立每相变压器内部故障，设置了分相差动保护。
零序比率差动保护：主要应用于自耦变压器，为变压器变高、变中和公共绕组零序电流构成的比率差动保护。
该保护对变压器绕组接地故障反映较为灵敏，零差各侧零序电流通过装置自产所得，避免了各侧零序CT极性校验问题。
非自耦变由于其零差回路不满足，一般不采用零序比率差动。
高、中压侧后备保护：阻抗保护,由于500KV主变高、中后备保护中，采用复压闭锁过流、零序电流保护往往灵敏度不能满足，故一般对应采用相间阻抗、接地阻抗保护。
零序电流保护,由于500KV自耦变公共绕组中性点均直接接地，不存在间隙接地，故其变高、变中接地后备保护均不设置间隙零序保护。
大朝山工程500kV开关站保护的配置及分析

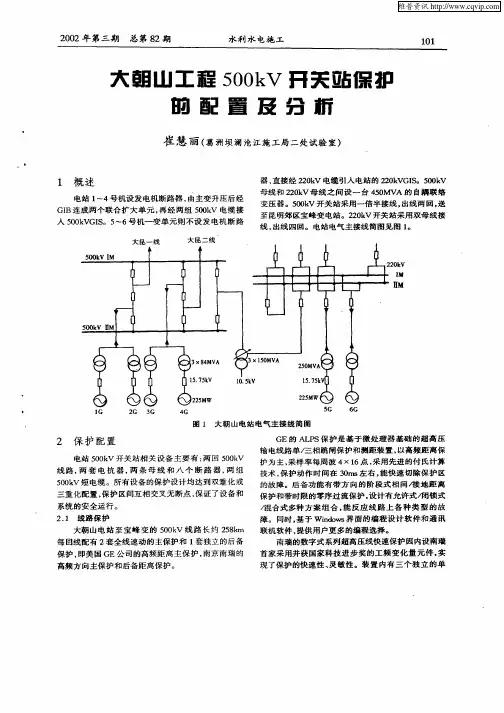

高 频 方 向主保 护 和 后备 距离 保 护 。
维普资讯
１２ ０
大 朝 山 工程 ５ ０ Ｖ 开 关站 保 护 的 配 置 及 分析 ０ｋ
空 母线 。母 线 和 断路 器保 护亦 将 保护 信号 通过 串 行 通
讯 ， 到全 厂监 控 系统 。 送 ２ ４ 光 纤 短 电 缆 保 护 ．
从 地 下 厂房 主变 高 压侧 到 地 面 ＧＩ ， Ｓ 由长 约 ４ ０ ０ ｍ
左 右 的 ５０ Ｖ 干 式 电 力 电 缆 连 接 。 短 电 缆 的 保 护 也 ０ｋ
是双重 设 置 ， 用 瑞 典 Ａ Ｂ 的数 字 式 光 纤 差 动 继 电 选 Ｂ
的后 备保 护 ， 调准 确性 ， 样率 每 周 波 １ 强 采 ２点 ， 继 电 主
的通讯单 元 ， 过 串行 电缆 通讯 ， 保 护信 号 上传 至 电 通 将 站 全 厂计算 机监 控 系 统 ， 于 运 行 人 员 中 控 室 直 接 查 便
器采用 付 氏 算 法 ， 算 精 度 得 以提 高 。Ｃ Ｕ 计 Ｐ ３作 为 启
动管 理机及 人 机对 话 接 口 ， 有独 立 的总 启动 元 件 ， 设 并
负责 测距计 算 。另 外 ， 套保 护均 配有 故 障启 动 箱 ， 两 作 为远 方跳 闸的就 地 判 据 。 根据 要求 可投 入补 偿 过 ／ 欠 电压 、 电流变 化量 、 序电 流 、 电流 、 功率 因数等 判 零 低 低 据， 及过 压保 护 、 动发 讯 功能 。两 套保 护经 南瑞 生 产 启
障 。 同时 ， 于 Ｗｉｄ ｗｓ 面的 编 程设 计 软 件 和 通 讯 基 ｎｏ 界
联 机软 件 ， 提供 用 户更 多 的编程 选择 。
大朝 山 电站 至 宝 峰 变 的 ５ ０ Ｖ 线 路 长 约 ２ ８Fra bibliotekｍ ０ｋ ５ｋ
维普资讯
１２ ０
大 朝 山 工程 ５ ０ Ｖ 开 关站 保 护 的 配 置 及 分析 ０ｋ
空 母线 。母 线 和 断路 器保 护亦 将 保护 信号 通过 串 行 通
讯 ， 到全 厂监 控 系统 。 送 ２ ４ 光 纤 短 电 缆 保 护 ．
从 地 下 厂房 主变 高 压侧 到 地 面 ＧＩ ， Ｓ 由长 约 ４ ０ ０ ｍ
左 右 的 ５０ Ｖ 干 式 电 力 电 缆 连 接 。 短 电 缆 的 保 护 也 ０ｋ
是双重 设 置 ， 用 瑞 典 Ａ Ｂ 的数 字 式 光 纤 差 动 继 电 选 Ｂ
的后 备保 护 ， 调准 确性 ， 样率 每 周 波 １ 强 采 ２点 ， 继 电 主
的通讯单 元 ， 过 串行 电缆 通讯 ， 保 护信 号 上传 至 电 通 将 站 全 厂计算 机监 控 系 统 ， 于 运 行 人 员 中 控 室 直 接 查 便
器采用 付 氏 算 法 ， 算 精 度 得 以提 高 。Ｃ Ｕ 计 Ｐ ３作 为 启
动管 理机及 人 机对 话 接 口 ， 有独 立 的总 启动 元 件 ， 设 并
负责 测距计 算 。另 外 ， 套保 护均 配有 故 障启 动 箱 ， 两 作 为远 方跳 闸的就 地 判 据 。 根据 要求 可投 入补 偿 过 ／ 欠 电压 、 电流变 化量 、 序电 流 、 电流 、 功率 因数等 判 零 低 低 据， 及过 压保 护 、 动发 讯 功能 。两 套保 护经 南瑞 生 产 启
障 。 同时 ， 于 Ｗｉｄ ｗｓ 面的 编 程设 计 软 件 和 通 讯 基 ｎｏ 界
联 机软 件 ， 提供 用 户更 多 的编程 选择 。
大朝 山 电站 至 宝 峰 变 的 ５ ０ Ｖ 线 路 长 约 ２ ８Fra bibliotekｍ ０ｋ ５ｋ
500kV变电站电气二次部分介绍及保护配置
500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识1、电力系统继电保护的作用:电力系统的故障类型:2、电力系统故障可分为: 单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障3、电力系统故障产生的原因:4、外部原因：雷击, 大风, 地震造成的倒杆, 线路覆冰造成冰闪,线路污秽造成污闪；内部原因：设备绝缘损坏, 老化；系统中运行, 检修人员误操作。
一、电力系统的不正常工作状态:二、电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏, 但未发展成故障。
如：电力设备过负荷, 如：发电机, 变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频, 低压。
三、继电保护的基本任务:四、继电保护装置的基本任务是当电力系统中的电力元件发生故障时, 向运行值班人员及时发出警告信号, 或者向所控制的断路器发出跳闸命令, 以终止这些事件发展。
1、电力系统对继电保护的基本要求: （四性）2、选择性：电力系统故障时, 使停电范围最小的切除故障的方式。
五、快速性: 电力系统故障对设备人身, 系统稳定的影响与故障的持续时间密切相关, 故障持续时间越长, 设备损坏越严重；对系统影响也越大。
因此, 要求继电保护快速的切除故障。
六、灵敏性: 继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。
七、可靠性：①保护范围内发生故障时, 保护装置可靠动作切除故障,不拒动。
②保护范围外发生故障和正常运行时, 保护可靠闭锁,不误动。
1、继电保护的几个名词解释:2、双重化配置: 为了满足可靠性及运行维护的需要, 500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。
其中“独立”的含义: 各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；3、主保护: 满足系统稳定和设备安全的要求, 能以最快的速度有选择性的切除电力设备及输电线路故障的保护。
500KV变电站设备、接线特点及保护配置原则
500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。
这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。
采用GIS的接线方式可以大幅度减少占地面积，减少维护量。
一个半断路器的接线方式优点：＊供电稳定可靠。
每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。
特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。
＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。
一个半断路器接线方式的主要缺点：＊二次线复杂。
在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。
＊投资较大。
500KV断路器是昂贵的设备。
2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。
3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。
变电站500kV线路保护配置
I M仍能正常运行。 当so KV I M 发生故障 o 时，母差保护瞬时断开断路器QS2 ，I M 停 1 电，而断路器QS2 和断路器QS2 仍然处于 2 3 运行位置，从而确保 l M 有电，照常运行。 当2# 主变内 部发生故障时， 主变差动保 护将断路器QS2 和断路器QS2 断开，而断 2 3 路器QSZI 仍然处于运行位置，平果线将通过 断路器QSZ 与其他串挂在 I M 上运行的线 I 路构成环网 。当平果线路上发生故障时，平 果线的线路保护将断路器Q S 2 1 和断路器
开关之间装设联锁装置以保证工作人员的安 全 。隔离开关和接地刀闸之间也装设联锁装 置以避免运行时误合出现接地事故或设备检 修时误合而造成设备和人身事故。 ②so kV 线路保护有三套，即光纤差动 o 保护 (R E L 56 1 ) ，高频距离保护 (L F P 一 902A) ， 高频方向保护 (LFP一 1 A ) ， 90 确保 线路发生故障时，可靠切除故障以减少事故
一些开关信号 。
管理机。起动后开放出口 继电器正电源，即
CPUI、 CPUZ的出口 跳合闸回 路均经总起动 元件开放。通信管理机负责三个CPU 之间的
LFP一 902A装置是由 微机实现的数字式 QS 2 2 为中间断路器. 此串分为三个单元， 分别为W X B 2 1 单元、W X B 2 2 单元和 超高压线路成套快速保护装置。本装置设有 WXB23 单元。QF 为隔离开关，QFE 是接 三个独立单片机 CP U I 、CP UZ 和 CP U3。 CP U I 为装置的主 保护， 以超范围整定的复 地刀闸。正常运行时断路器QS2 1 、断路器 Q S 2 2 和断路器Q S 2 3 均是合闸位置。当 合式距离继电器和零序方向元件，经通道配 so KV n M 发生故障时， o 母差保护瞬时断开 合构成全线路快速跳闸保护 。1 段工频变化 量距离继电器构成快速独立跳闸段; 二个延 断路器QS23 ，n M 停电，而断路器QS 22 和断路器QSZ 还是在合闸位置，因此确保了 时零序方向过流段构成接地后备保护。CPUZ I
开关之间装设联锁装置以保证工作人员的安 全 。隔离开关和接地刀闸之间也装设联锁装 置以避免运行时误合出现接地事故或设备检 修时误合而造成设备和人身事故。 ②so kV 线路保护有三套，即光纤差动 o 保护 (R E L 56 1 ) ，高频距离保护 (L F P 一 902A) ， 高频方向保护 (LFP一 1 A ) ， 90 确保 线路发生故障时，可靠切除故障以减少事故
一些开关信号 。
管理机。起动后开放出口 继电器正电源，即
CPUI、 CPUZ的出口 跳合闸回 路均经总起动 元件开放。通信管理机负责三个CPU 之间的
LFP一 902A装置是由 微机实现的数字式 QS 2 2 为中间断路器. 此串分为三个单元， 分别为W X B 2 1 单元、W X B 2 2 单元和 超高压线路成套快速保护装置。本装置设有 WXB23 单元。QF 为隔离开关，QFE 是接 三个独立单片机 CP U I 、CP UZ 和 CP U3。 CP U I 为装置的主 保护， 以超范围整定的复 地刀闸。正常运行时断路器QS2 1 、断路器 Q S 2 2 和断路器Q S 2 3 均是合闸位置。当 合式距离继电器和零序方向元件，经通道配 so KV n M 发生故障时， o 母差保护瞬时断开 合构成全线路快速跳闸保护 。1 段工频变化 量距离继电器构成快速独立跳闸段; 二个延 断路器QS23 ，n M 停电，而断路器QS 22 和断路器QSZ 还是在合闸位置，因此确保了 时零序方向过流段构成接地后备保护。CPUZ I
500KV变电所线路保护整定计算
=0.868
=0.868
5
变压器中压侧
T．m
中Hale Waihona Puke —低=0=06
变压器低压侧
T．l
高——低
=2.425
=2.425
7
各系统参数和
S1~S8
8
2.3
图2.3正序等值电路图
2.
在最大运行方式下
1．当500KV母线发生三相短路时
2．500kV母线发生单相接地时
(1).正序等值电路：
（2）负序等值电路
（3）零序等值电路
故或使事故扩大，损坏电器设备甚至造成整个电力系统的崩溃瓦解。因此继保护和电气设备的正确选择、使用在电网中及其重要
本次设计的内容是500KV变电站的线路保护的整定和单相重合闸仿真.随着我国经济的发展，对电能无论是数量还是质量上都有很高的要求。500KV的变电所大部分为系统枢纽变电所，该变电所高压侧通常连接区域电网并与多个大电源相连接，高压侧有大量电力转送。变电所装有多台大容量降压变压器，从区域电网中下载电力，为地区的中间变电所提供电源。该类变电所的负荷侧，往往是地区电网的主要电源点。对这类变电所电气主接线的可靠性，灵活性，继电保护等要求都非常高。500KV线路属于超高压输电线路，采用超高压输电线路目的首先是为了大容量远距离输送电力,减小传输过程中的损失并结合考虑技术经济因素；第二是对短路电流的考虑。系统允许短路电流的上限是由系统结构和断路器的开断能力决定的。由于更高的电压负担了主要输电任务,较低电压系统的短路电流则不会增加,并能满足已有断路器的开断能力。第三则是系统运行可靠性、经济性的要求,在欧洲即使幅员很小的国家譬如瑞士也采用超高压输电。
2.5
本次毕业设计采用南瑞继保电气有限公司生产的RCS-931系列超高压线路成套保护装置对500kV变电所线路进行保护整定配置。
=0.868
5
变压器中压侧
T．m
中Hale Waihona Puke —低=0=06
变压器低压侧
T．l
高——低
=2.425
=2.425
7
各系统参数和
S1~S8
8
2.3
图2.3正序等值电路图
2.
在最大运行方式下
1．当500KV母线发生三相短路时
2．500kV母线发生单相接地时
(1).正序等值电路：
（2）负序等值电路
（3）零序等值电路
故或使事故扩大，损坏电器设备甚至造成整个电力系统的崩溃瓦解。因此继保护和电气设备的正确选择、使用在电网中及其重要
本次设计的内容是500KV变电站的线路保护的整定和单相重合闸仿真.随着我国经济的发展，对电能无论是数量还是质量上都有很高的要求。500KV的变电所大部分为系统枢纽变电所，该变电所高压侧通常连接区域电网并与多个大电源相连接，高压侧有大量电力转送。变电所装有多台大容量降压变压器，从区域电网中下载电力，为地区的中间变电所提供电源。该类变电所的负荷侧，往往是地区电网的主要电源点。对这类变电所电气主接线的可靠性，灵活性，继电保护等要求都非常高。500KV线路属于超高压输电线路，采用超高压输电线路目的首先是为了大容量远距离输送电力,减小传输过程中的损失并结合考虑技术经济因素；第二是对短路电流的考虑。系统允许短路电流的上限是由系统结构和断路器的开断能力决定的。由于更高的电压负担了主要输电任务,较低电压系统的短路电流则不会增加,并能满足已有断路器的开断能力。第三则是系统运行可靠性、经济性的要求,在欧洲即使幅员很小的国家譬如瑞士也采用超高压输电。
2.5
本次毕业设计采用南瑞继保电气有限公司生产的RCS-931系列超高压线路成套保护装置对500kV变电所线路进行保护整定配置。
500kv变电站主变保护继电保护配置及二次回路接线
500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。
文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。
关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
500kV线路保护配置3页
500kV线路保护配置本期工程将对南方电网某500kV变电站的500kV某线甲、乙两回线路的保护进行改造，包括保护装置的通信通道。
该500kV甲、乙线对侧应配置与本侧相同的线路保护装置，已由其他项目立项改造。
500kV线路每回线的两套独立的保护装置均应独立组屏，每面屏均有1套独立的辅助保护装置。
本期在主控室拆除原500kV某线甲、乙保护屏4面屏，并拆除其与其他屏柜之间的连接电缆，而后在原屏位安装4面新保护屏。
1. 500kV线路主接线该500kV变电站500kV配电装置采用3/2接线，甲、乙两线分别位于第二串，第三串靠近2M位置出线。
图1主接线图500kV线路保护按双重化配置，具体实施为配置2套互相独立保护装置，每套保护装置包括主保护，后备保护与辅助保护，每套保护装置的二次回路独立且没有直接的电气联系。
当出线设置有出线或进线隔离开关时候，应按双重化配置两套短引线保护装置；当间隔保护使用串外电流互感器时，应按双重化配置两套T区保护。
2.保护配置现况现运行的保护装置投产于2006年，为南京南瑞继保电气有限公司的微机型保护装置。
具体配置如下：其中保护通信用的载波机置于通信机房。
500kV线路的主一保护装置采用主、后备分开配置；主二保护仅有主保护，没有配置后备保护。
两套辅助保护保护均配置了相互独立的过电压远跳保护装置。
图2主一保护屏（旧屏）图3 主二保护屏（旧屏）500kV甲、乙线保护通道及远跳通道均采用2路复用载波通道，相应配置ABB的ETL41复用载波机和NSD550保护接口，线路过电压保护集合在 RCS-925A内。
3.保护配置改造后改造后，该500kV甲、乙线主一、主二保护均更换为长园深瑞的PRS-753BMY型集成双光口方式过电压及远方跳闸功能的光纤电流差动保护，且具备后备保护功能。
PRS-753BMY光纤分相纵差成套保护装置保护和告警功能见下表所示：图4主一,主二保护屏（新屏）图5保护通信接口屏（新屏）主一和主二保护均采用1路直达复用2M光纤通道和1路迂回复用2M 光纤通道。
论500kV智能变电站继电保护配置方案
论500kV智能变电站继电保护配置方案随着生活水平的提高，人们对电量的需求不断增长。
供电企业必须建设更多的变电站，以提供更多的电能。
要实现变电站安全和可靠地运行，尤其是500kV 智能变电站，需要规划更先进的继电保护配置方案。
基于此，本文就针对500kV 智能变电站继电保护配置方案进行了简要分析，仅供参考。
标签：500kV;智能变电站;继电保护;配置方案近年来，国家的智能变电技术得到了全面的发展和进步，而国民对智能电网的要求也在逐渐提高，继电保护设备在整个电网运行过程中的重要作用也凸显出来，只有保证智能变电站继电保护配置设计方案得到真正的优化和完善，才能够从根本上提高整个电网系统在运行过程中的可靠和安全性。
因此针对500kV智能变电站继电保护配置设计方案的研究具有十分重要的现实意义。
1智能变电站同传统变电站的区别随着我国科技水平的不断进步，各种智能化设备开始不断从研究投入使用，智能变电站同传统的变电站相比，不仅具备极高的智能化特点，同时对比传统变电站来说无疑是一种更先进环保的选择，并且其高度的集成化无疑更适合日后的电网建设。
在另一方面，智能变电站还应用了通信平台网络化的信息技术，同时对全站的信息共享方面采取了更加标准化的措施，使得智能变电站同传统变电站相比，不仅能够更加有效的完成自动化的信息采集、信息测量、保护等功能，同时还能够根据具体的需求提供对电力输出，并且还能够支持电网的自动控制与调节功能，同时根据信息化的通信网络平台实现在线的决策分析等更高层次的功能。
1.1变电站的结构智能变电站同传统变电站之前的一个明显差异点就是两者之间的网络结构，传统变电站网络结构主要是采用电缆的硬接点，采用后台通信方式进行一次设备与二次设备之间的信息采集与传输。
而新型的500kV智能变电站则是将全部设备都加入进网络结构之中同时信息的采集和传输方式也由传统的电缆转变成了网络方式。
随着越来越多的智能变电站的兴建，我国的智能电网建设获得了不断的完善。
