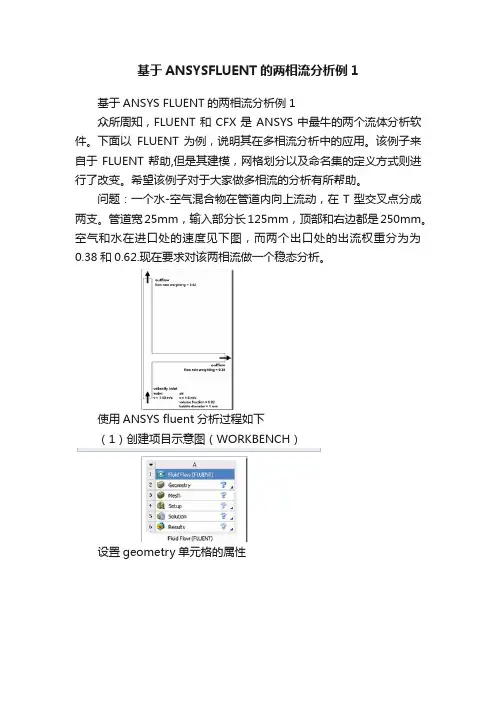

基于ANSYSFLUENT的两相流分析例1基于ANSYS FLUENT的两相流分析例1众所周知，FLUENT和CFX是ANSYS中最牛的两个流体分析软件。
下面以FLUENT 为例，说明其在多相流分析中的应用。
该例子来自于FLUENT帮助,但是其建模，网格划分以及命名集的定义方式则进行了改变。
希望该例子对于大家做多相流的分析有所帮助。
问题：一个水-空气混合物在管道内向上流动，在T型交叉点分成两支。
管道宽25mm，输入部分长125mm，顶部和右边都是250mm。
空气和水在进口处的速度见下图，而两个出口处的出流权重分为为0.38和0.62.现在要求对该两相流做一个稳态分析。
使用ANSYS fluent分析过程如下（1）创建项目示意图（WORKBENCH）设置geometry单元格的属性（2）创建几何模型(geometry) 设置单位为mm创建草图并施加尺寸约束修改模型从草图生成面物体这样，几何建模工作完成，存盘后退出DM. （3）划分网格并设置命名集(mesh)下面进入到mesh单元格，首先划分网格，添加一个尺寸控制，并设置单元划分尺寸为2.5mm.划分网格结果如下然后定义命名集，其实就是定义速度进口边，以及流出边。
这些定义会在后面用到。
选择最下面这条边，并定义命名集inlet再选择最右边这条边，定义命名集outlet1最后选择最上边这条边，定义命名集outlet2这样，网格划分和命名集定义结束，存盘并退出mesh. （4）设置流体分析模型(setup)点击WB中的setup,马上弹出下列对话框OK后进入fluent。
（4.1）设置一般选项进入general菜单项，接受默认设置。
做基于压力的稳态分析，是二维的平面问题。
（4.2）定义计算模型首先确定是多相分析（两相分析）接着确定是紊流分析（4.3）定义材料模型系统默认只有空气材料，需要加入水这种材料从FLUENT自带的材料库中找到水这种材料，并复制到本模型的数据库中这样，材料模型的定义工作结束。
想起CFD，人们总会想起FLUENT，丰富的物理模型使其应用广泛，从机翼空气流动到熔炉燃烧，从鼓泡塔到玻璃制造，从血液流动到半导体生产，从洁净室到污水处理工厂的设计，另外软件强大的模拟能力还扩展了在旋转机械，气动噪声，内燃机和多相流系统等领域的应用。
今天，全球数以千计的公司得益于F LUENT的这一工程设计与分析软件，它在多物理场方面的模拟能力使其应用范围非常广泛，是目前功能最全的C FD软件。
FLU ENT因其用户界面友好，算法健壮，新用户容易上手等优点一直在用户中有着良好的口碑。
长期以来，功能强大的模块，易用性和专业的技术支持所有这些因素使得FLUENT受到企业的青睐。
网格技术，数值技术，并行计算计算网格是任何CFD计算的核心，它通常把计算域划分为几千甚至几百万个单元，在单元上计算并存储求解变量，FLUE NT使用非结构化网格技术，这就意味着可以有各种各样的网格单元：二维的四边形和三角形单元，三维的四面体核心单元、六面体核心单元、棱柱和多面体单元。
这些网格可以使用FLUENT的前处理软件GAM BIT自动生成，也可以选择在I CEM CFD工具中生成。
在目前的CFD市场， FLUEN T以其在非结构网格的基础上提供丰富物理模型而著称，久经考验的数值算法和鲁棒性极好的求解器保证了计算结果的精度，新的NIT A算法大大减少了求解瞬态问题的所需时间，成熟的并行计算能力适用于NT，Linux或Unix平台，而且既适用单机的多处理器又适用网络联接的多台机器。
动态加载平衡功能自动监测并分析并行性能，通过调整各处理器间的网格分配平衡各CPU的计算负载。
湍流和噪声模型F LUENT的湍流模型一直处于商业CFD软件的前沿，它提供的丰富的湍流模型中有经常使用到的湍流模型、针对强旋流和各相异性流的雷诺应力模型等，随着计算机能力的显著提高，FLUENT已经将大涡模拟（LES）纳入其标准模块，并且开发了更加高效的分离涡模型（DES），FLUENT提供的壁面函数和加强壁面处理的方法可以很好地处理壁面附近的流动问题。
用户手册目录1 免责声明 (1)2 前言 (2)3 软件概述 (2)3.1 软件简介 (2)3.2 功能特点 (2)4 软件安装 (2)5 软件操作指南 (3)5.1 整体操作流程 (3)5.2 如何得到坐标文件（Coordinate File）和磁场文件（B File） (3)5.3 将坐标与磁场文件导入软件 (6)5.4 设置参数 (6)5.5 计算并得到目标文件（*.mag） (9)5.6 将目标文件导入FLUENT (9)6 帮助 (10)1 免责声明本软件为北京科技大学绿色冶金及冶金过程模拟仿真研究室（Laboratory of Green Process Metallurgy and Modeling，以下称LGPMM）为提供ANSYS与FLUENT中MHD模型的接口而制作，本说明书所载所有内容（包括但不限于文字叙述、图片与其它信息等）均受著作权法及其它智慧财产权法规保护，LGPMM保留一切法律权利，非经LGPMM授权同意使用，此处数据或内容均不得以任何形式予以重制或其它不当侵害。
免责声明本服务及软件乃依其ANSYS模拟结果文件为基础提供FLUENT中MHD所需磁场文件，不提供ANSYS模拟结果之前及FLUENT中MHD加载磁场文件之后之保证。
对于因使用本服务及软件而产生任何损害（包括模拟结果及其权利纠纷之损害），即便本研究室已被告知此类损害之可能，均不负任何责任。
本研究室保留任何时刻修改本用户手册之权利，恕不另行通知。
2 前言本手册是专为ANSYS与FLUENT中MHD（Magnetohydrodynamics）模型接口V2.0用户编写的。
与本手册配套的软件版本为ANSYS与FLUENT中MHD（Magnetohydro-dynamics）模型接口V2.0，手册包含软件的总体介绍及用户操作说明。
3 软件概述3.1 软件简介ANSYS与FLUENT中MHD（Magnetohydrodynamics）模型接口是一款用于仿真模拟的软件，可将ANSYS磁场模拟结果转为FLUENT中MHD模型所需加载的磁场文件（*.mag）。
Category 类别Variable 变量表1：物种，反应，pdf,预混和燃烧的列表1、Species...物种Mass fraction of species-n ( sp, pdf, or ppmx; nv)n 种质量分率Mole fraction of species-n ( sp, pdf, or ppmx)n 种摩尔分数Concentration of species-n ( sp, pdf, or ppmx)n 种浓度Lam Diff Coef of species-n ( sp, dil)n 种Lam Diff 系数Eff Diff Coef of species-n ( t, sp, dil)n 种Eff Diff 系数Thermal Diff Coef of species-n ( sp)n 种热量Diff 系数Enthalpy of species-n ( sp)n 种焓species-n Source Term ( rc, cpl)n 种Source TermSurface Deposition Rate of species-n ( sr)n 种表面沉积率Relative Humidity ( sp, pdf, or ppmx; h2o)相对湿度Time Step Scale ( sp, stcm)Fine Scale Mass fraction of species-n ( edc)n 种精密标度质量分率Fine Scale Transfer Rate ( edc)精密标度传输率1-Fine Scale Volume Fraction ( edc)精密标度体积分率2、Reactions...反应Rate of Reaction-n ( rc)n 反应速度Arrhenius Rate of Reaction-n ( rc)n 反应阿伦纽斯速度Turbulent Rate of Reaction-n ( rc, t)n 反应湍流速度3、Pdf...Mean Mixture Fraction ( pdf or ppmx; nv)平均混合分数Secondary Mean Mixture Fraction ( pdf or ppmx; nv)二级平均混合分数Mixture Fraction Variance ( pdf or ppmx; nv)平均混合分数变量Secondary Mixture Fraction Variance ( pdf or ppmx; nv)二级平均混合分数变量Fvar Prod ( pdf or ppmx)fvar 测试棒Fvar2 Prod ( pdf or ppmx)fvar2 测试棒Scalar Dissipation ( pdf or ppmx)标量逸散4、Premixed 预混和Progress Variable ( pmx or ppmx; nv)进展变量5、Combustion... 燃烧Damkohler Number ( pmx or ppmx)Stretch Factor ( pmx or ppmx)伸长因数Turbulent Flame Speed ( pmx or ppmx)湍流焰速度Static Temperature ( pmx or ppmx)静态温度Product Formation Rate ( pmx or ppmx)生成物形成率Laminar Flame Speed ( pmx or ppmx)层流焰速度Critical Strain Rate ( pmx or ppmx)临界应变率Adiabatic Flame Temperature ( pmx or ppmx)绝热火焰温度Unburnt Fuel Mass Fraction ( pmx or ppmx)未燃烧燃料质量分率表2: NOx, Soot, and Unsteady Statistics Categories（Nox，烟灰和不稳定统计列表）1、NOx...Mass fraction of NO ( nox)NO 质量分率Mass fraction of HCN ( nox)HCN 质量分率Mass fraction of NH3 ( nox)NH3 质量分率Mole fraction of NO ( nox)NO 摩尔分率Mole fraction of HCN ( nox)HCN 摩尔分率Mole fraction of NH3 ( nox)NH3 摩尔分率Concentration of NO ( nox)NO 浓度Concentration of HCN ( nox)HCN 浓度Concentration of NH3 ( nox)NH3 浓度Variance of Temperature ( nox)温度变量Variance of Species ( nox)物种变量Variance of Species 1 ( nox)物种1 变量Variance of Species 2 ( nox)物种2 变量2、Soot...烟灰Mass fraction of soot ( soot)烟灰质量分率Mass fraction of nuclei ( soot)核的质量分率3、Unsteady Statistics...不稳定统计Mean quantity-n ( stat)平均值nRMS quantity-n ( stat)均方根值n表3: Phases, Discrete Phase Model, Granular Pressure, and GranularTemperatureCategories（相，分散相模型，颗粒压强，和颗粒温度列表）Phases...相Volume fraction of phase-n ( mp)n 相体积分率Discrete Phase Model...分散相模型DPM Mass Source ( dpm)质量源DPM Erosion ( dpm, cv)腐蚀DPMAccretion ( dpm, cv)增长DPM X Momentum Source ( dpm)X 动量源DPMY Momentum Source ( dpm)Y 动量源DPM Z Momentum Source ( dpm, 3d)Z 动量源DPM Swirl Momentum Source ( dpm, 2dasw)旋转动量源DPM Sensible Enthalpy Source ( dpm, e)显焓源DPM Enthalpy Source ( dpm, e)焓源DPMAbsorption Coefficient ( dpm, rad)吸收系数DPM Emission ( dpm, rad)发散DPM Scattering ( dpm, rad)散射DPM Burnout ( dpm, sp, e)燃尽DPM Evaporation/Devolatilization ( dpm, sp, e)蒸发/液化DPM Concentration ( dpm)浓度DPM species-n Source ( dpm, sp, e)n 种源Granular Pressure...颗粒压强phase-n Granular Pressure ( emm, gran)n 相颗粒压强Granular Temperature... 颗粒温度phase-n Granular Temperature ( emm, gran)n 相颗粒温度表4：Properties, Wall Fluxes, User Defined Scalars, and User Defined Memory Categories（性质，间隔层通量，用户定义标量和用户定义存储列表）Properties...性质Molecular Viscosity ( v)分子粘度Molecular Viscosity of phase-n ( v, mp)n 相分子粘度Diameter of phase-n ( mix or emm)n 相直径Thermal Conductivity ( e, v)导热性Specific Heat (Cp) ( e)比热Specific Heat Ratio (gamma) ( id)比热比Gas Constant (R) ( id)气体常数Molecular Prandtl Number ( e, v)分子普朗特数Mean MolecularWeight ( seg, pdf)平均分子量Sound Speed ( id)声速Wall Fluxes...间隔层通量Wall Shear Stress ( v, cv)间隔层剪应力phase-nWall Shear Stress ( v, cv, emm)n 相间隔层剪应力X-Wall Shear Stress ( v, cv)X 剪应力Y-Wall Shear Stress ( v, cv)Y 剪应力Z-Wall Shear Stress ( v, 3d, cv)Z 剪应力phase-n X-Wall Shear Stress ( v, cv, emm)n 相X 剪应力phase-n Y-Wall Shear Stress ( v, cv, emm)n 相Y 剪应力phase-n Z-Wall Shear Stress ( v, 3d, cv, emm)n 相Z 剪应力Axial-Wall Shear Stress ( 2da, cv)轴向剪应力Radial-Wall Shear Stress ( 2da, cv)径向剪应力Swirl-Wall Shear Stress ( 2dasw, cv)旋向剪应力Skin Friction Coefficient ( v, cv)表面摩擦系数phase-n Skin Friction Coefficient ( v, cv, emm)n 相表面摩擦系数Total Surface Heat Flux ( e, v, cv)总表面热负荷Radiation Heat Flux ( rad, cv)辐射热负荷Surface Incident Radiation ( do, cv)表面入射辐射Surface Heat Transfer Coef. ( e, v, cv)表面传热系数Surface Nusselt Number ( e, v, cv)表面努珊数Surface Stanton Number ( e, v, cv)表面斯坦顿数User Defined Scalars...用户定义标量Scalar-n ( uds, nv)n 标量Diffusion Coef. of Scalar-n ( uds)n 标量扩散系数User Defined Memory...用户定义存储udm-n ( udm)Cell Info, Grid, and Adaption Categories（控制体积，网络节点，配合列表）Cell Info...控制体积Cell Partition ( np)控制体积分区Active Cell Partition ( p)主动控制体积分区Stored Cell Partition ( p)存储控制体积分区Cell Id ( p)控制体积标识Cell Element Type 控制体积要素种类Cell Zone Type 控制体积区域种类Cell Zone Index 控制体积区域指数Partition Neighbors 邻元素分区Grid...网格节点X-Coordinate ( nv)X 坐标Y-Coordinate ( nv)Y 坐标Z-Coordinate ( 3d, nv)Z 坐标Axial Coordinate ( nv)轴向坐标Radial Coordinate ( nv)径向坐标X SurfaceAreaX 表面面积Y SurfaceAreaY 表面面积Z SurfaceArea ( 3d)Z 表面面积X FaceAreaX 端面面积Y FaceAreaY 端面面积Z Face Area ( 3d)Z 端面面积Cell Equiangle Skew 控制体积等角度倾斜Cell Equivolume Skew 控制体积等量倾斜Cell Volume 控制体积容量2D Cell Volume ( 2da)2D 控制体积容量CellWall Distance 控制体积间隔层距离Face Handedness 端面旋向性Face Squish Index 端面挤压指数Cell Squish Index 控制体积挤压指数Grid Category (Turbomachinery-Specific Variables) and Adaption Category（网络节点列表（涡轮积类变量）和配合列表）Grid...网络节点Meridional Coordinate ( nv, turbo)经纬坐标Abs Meridional Coordinate ( nv, turbo)绝对值经纬坐标Spanwise Coordinate ( nv, turbo)Abs (H-C) Spanwise Coordinate ( nv, turbo)Abs (C-H) Spanwise Coordinate ( nv, turbo)Pitchwise Coordinate ( nv, turbo)Abs Pitchwise Coordinate ( nv, turbo)Adaption...配合Adaption Function 配合功能Existing Value 现存值Boundary Cell Distance 控制体积边界距离Boundary Normal Distance 边界标准距离Boundary Volume Distance ( np)边界容量距离Cell Volume Change 控制体积容积变化Cell Equiangle Skew 控制体积等角度倾斜Cell Equivolume Skew 控制体积等容量倾斜Cell Surface Area 控制体积表面面积CellWarpage 控制体积折曲Residuals Category（残值列表）Residuals...残值Mass Imbalance 质量不稳定Pressure Residual ( cpl)压强残值X-Velocity Residual ( cpl; 2d or 3d)X 速度残值Y-Velocity Residual ( cpl; 2d or 3d)Y 速度残值Z-Velocity Residual ( cpl, 3d)Z 速度残值Axial-Velocity Residual ( cpl, 2da)轴向速度残值Radial-Velocity Residual ( cpl, 2da)径向速度残值Swirl-Velocity Residual ( cpl, 2dasw)旋向速度残值Temperature Residual ( cpl, e)温度残值Species-n Residual ( cpl, sp)n 物种残值Derivatives...导数Strain Rate ( v)应变速率Derivatives...导数Strain Rate of phase-n ( v, emm)n 相应变速率。
想起CFD，人们总会想起FLUENT，丰富的物理模型使其应用广泛，从机翼空气流动到熔炉燃烧，从鼓泡塔到玻璃制造，从血液流动到半导体生产，从洁净室到污水处理工厂的设计，另外软件强大的模拟能力还扩展了在旋转机械，气动噪声，内燃机和多相流系统等领域的应用。
今天，全球数以千计的公司得益于FLUENT的这一工程设计与分析软件，它在多物理场方面的模拟能力使其应用范围非常广泛，是目前功能最全的CFD软件。
FLUENT因其用户界面友好，算法健壮，新用户容易上手等优点一直在用户中有着良好的口碑。
长期以来，功能强大的模块，易用性和专业的技术支持所有这些因素使得FLUENT受到企业的青睐。
网格技术，数值技术，并行计算计算网格是任何CFD计算的核心，它通常把计算域划分为几千甚至几百万个单元，在单元上计算并存储求解变量，FLUENT使用非结构化网格技术，这就意味着可以有各种各样的网格单元：二维的四边形和三角形单元，三维的四面体核心单元、六面体核心单元、棱柱和多面体单元。
这些网格可以使用FLUENT的前处理软件GAMBIT自动生成，也可以选择在ICEM CFD工具中生成。
在目前的CFD市场， FLUENT以其在非结构网格的基础上提供丰富物理模型而著称，久经考验的数值算法和鲁棒性极好的求解器保证了计算结果的精度，新的NITA算法大大减少了求解瞬态问题的所需时间，成熟的并行计算能力适用于NT，Linux或Unix平台，而且既适用单机的多处理器又适用网络联接的多台机器。
动态加载平衡功能自动监测并分析并行性能，通过调整各处理器间的网格分配平衡各CPU的计算负载。
湍流和噪声模型FLUENT的湍流模型一直处于商业CFD软件的前沿，它提供的丰富的湍流模型中有经常使用到的湍流模型、针对强旋流和各相异性流的雷诺应力模型等，随着计算机能力的显著提高，FLUENT已经将大涡模拟（LES）纳入其标准模块，并且开发了更加高效的分离涡模型（DES），FLUENT提供的壁面函数和加强壁面处理的方法可以很好地处理壁面附近的流动问题。

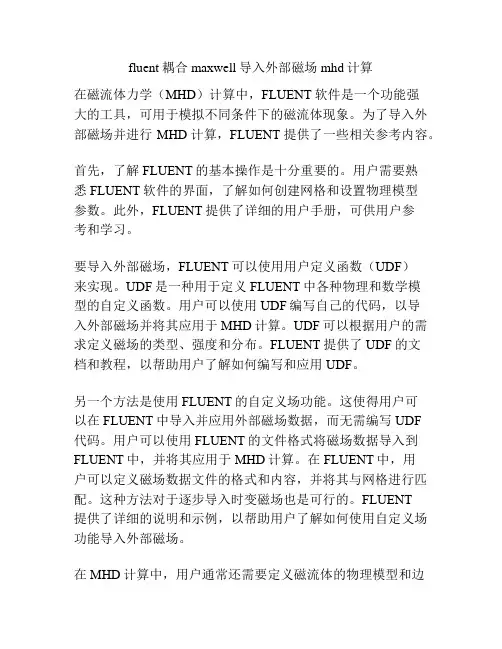

fluent耦合maxwell导入外部磁场mhd计算在磁流体力学（MHD）计算中，FLUENT软件是一个功能强大的工具，可用于模拟不同条件下的磁流体现象。
为了导入外部磁场并进行MHD计算，FLUENT提供了一些相关参考内容。
首先，了解FLUENT的基本操作是十分重要的。
用户需要熟悉FLUENT软件的界面，了解如何创建网格和设置物理模型参数。
此外，FLUENT提供了详细的用户手册，可供用户参考和学习。
要导入外部磁场，FLUENT可以使用用户定义函数（UDF）来实现。
UDF是一种用于定义FLUENT中各种物理和数学模型的自定义函数。
用户可以使用UDF编写自己的代码，以导入外部磁场并将其应用于MHD计算。
UDF可以根据用户的需求定义磁场的类型、强度和分布。
FLUENT提供了UDF的文档和教程，以帮助用户了解如何编写和应用UDF。
另一个方法是使用FLUENT的自定义场功能。
这使得用户可以在FLUENT中导入并应用外部磁场数据，而无需编写UDF代码。
用户可以使用FLUENT的文件格式将磁场数据导入到FLUENT中，并将其应用于MHD计算。
在FLUENT中，用户可以定义磁场数据文件的格式和内容，并将其与网格进行匹配。
这种方法对于逐步导入时变磁场也是可行的。
FLUENT提供了详细的说明和示例，以帮助用户了解如何使用自定义场功能导入外部磁场。
在MHD计算中，用户通常还需要定义磁流体的物理模型和边界条件。
FLUENT提供了多种物理模型和边界条件选项，可用于模拟磁流体现象。
用户可以选择适合自己研究对象的物理模型，并根据需要设置各种参数。
FLUENT的用户手册和帮助文档提供了详细的介绍和说明。
最后，在进行FLUENT中的MHD计算之前，用户还应该进行网格独立性和收敛性分析。
这是为了确保计算结果的准确性和可靠性。
用户可以使用FLUENT的自适应网格技术进行网格独立性分析，以选择适合的网格精度。
此外，FLUENT还提供了高级收敛性监控和调节选项，以确保计算结果的收敛性和稳定性。

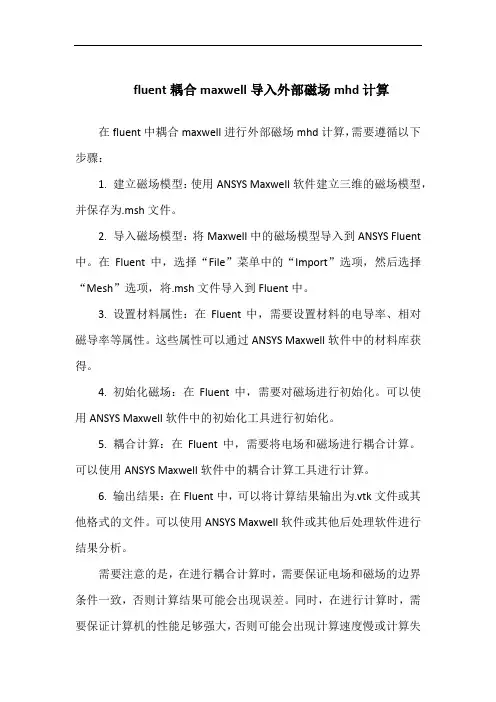

fluent耦合maxwell导入外部磁场mhd计算在fluent中耦合maxwell进行外部磁场mhd计算，需要遵循以下步骤：
1. 建立磁场模型：使用ANSYS Maxwell软件建立三维的磁场模型，并保存为.msh文件。
2. 导入磁场模型：将Maxwell中的磁场模型导入到ANSYS Fluent 中。
在Fluent中，选择“File”菜单中的“Import”选项，然后选择“Mesh”选项，将.msh文件导入到Fluent中。
3. 设置材料属性：在Fluent中，需要设置材料的电导率、相对磁导率等属性。
这些属性可以通过ANSYS Maxwell软件中的材料库获得。
4. 初始化磁场：在Fluent中，需要对磁场进行初始化。
可以使用ANSYS Maxwell软件中的初始化工具进行初始化。
5. 耦合计算：在Fluent中，需要将电场和磁场进行耦合计算。
可以使用ANSYS Maxwell软件中的耦合计算工具进行计算。
6. 输出结果：在Fluent中，可以将计算结果输出为.vtk文件或其他格式的文件。
可以使用ANSYS Maxwell软件或其他后处理软件进行结果分析。
需要注意的是，在进行耦合计算时，需要保证电场和磁场的边界条件一致，否则计算结果可能会出现误差。
同时，在进行计算时，需要保证计算机的性能足够强大，否则可能会出现计算速度慢或计算失
败的情况。
1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic LS-DYNA LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面所选面将从体中删除。
ANSYS Fluent 在热分析中的使用介绍ANSYS Fluent 在热分析中的用法介绍湃睿科技1. 基本概念：热能的传递有三种基本的方式：热传导，热对流，热辐射1.1 热传导物体各部分之间不发生相对位移时，依赖分子、原子及自由等微观粒子的热运动而产生的热能传递称为热传导。
导热的基本定率被总结为傅立叶定率：其中，Φ为热流量，单位为 W，λ为导热系数，单位为W/(m·K），Α为面积，Τ为温度。
普通而言，气体的导热系数值约在0.006~0.6 之间，其值随着温度的上升而增大。
液体的导热系数约在0.07~0.7 之间，除了水和某些水溶液及甘油外，绝大多数液体的导热系数会随着温度的上升而减小。
1.2 热对流因为流体的宏观运动而引起民的流体各部分之间发生相对位移，冷热流体互相掺混所导致的热量传递过程称为热对流。
需要解释的是热对流只能发生在流体当中，而且因为流体中的分子同时在举行着不规章的热运动，因而热对流必定陪同着热传导。
工程中感爱好的是流体流对一个物体表面时流体与物体表面之间的热量传递过程，我们称之为对流传热，以区分于普通意义上的热对流。
事实上，我们平常所说的热对流也指这种状况。
按照引起流淌的缘由来划分，对流传热可以区别为自然对流和强制对流两大类。
对流传热的基本计算公式为牛顿冷却公式：其中，为表面传热系数，也被称为对流换热系数，单位为 W/(㎡·K）。
1.3 热辐射物体因为热的缘由而发出辐射能的现象我们称之为热辐射。
理论上讲，只要物体的温度高于肯定零度（0 K），物体就会不断的把热能变为辐射能，向外发出热辐射。
热辐射的基本计算公式为斯忒藩-玻耳兹曼定律，又称为四次方定律：其中，为物体的放射率，也称为黑度，其值总小于1，为斯忒藩-玻耳兹曼常量，它是个自然常数，其值为5.67e-08W/(㎡·K4）， T为热力学温度，单位 K。
以上为三种基本传热方式的介绍，在实际问题中，这些方式往往不是单独浮现的，很可能是多种传热方式的组合形式。
1、Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic LS-DYNA LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面所选面将从体中删除。
ansys fluent 流体数值计算方法与实例Ansys Fluent 是一种广泛使用的流体数值计算方法,可用于模拟流体流动过程,例如空气动力学、海洋动力学、航空航天等领域。
本文将介绍 Ansys Fluent 的基本概念和数值计算方法,并探讨 Ansys Fluent 在实际工程中的应用实例。
1. Ansys Fluent 的基本概念Ansys Fluent 是 Ansys 公司开发的一款数值计算方法,主要用于模拟流体运动。
它包括三个主要部分:模型建立、求解器和结果后处理。
模型建立部分用于创建流体运动的数学模型,包括流体的物理性质、边界条件、初始条件等。
求解器部分用于对模型进行数值求解,以得到流场的数值解。
结果后处理部分用于对求解得到的流场进行可视化和分析。
2. Ansys Fluent 的数值计算方法Ansys Fluent 的数值计算方法基于有限体积法(Finite Volume Method,FVM)和有限元法(Finite Element Method,FEM)。
在 FVM 中,模型被划分为多个小部分,每个小部分被划分为多个小体积,然后对每个小体积进行求解。
求解器根据流体的物理性质和边界条件计算出每个小体积内的流体速度、压力等物理量,然后将这些物理量代入下一个小体积中,以此类推,最终得到整个模型的解。
在 FEM 中,模型被划分为多个小区域,然后在每个小区域内使用离散化的单元进行求解。
每个单元包含有限个节点和有限个边界面,单元内的物理量可以通过节点和边界面之间的方程进行求解。
3. Ansys Fluent 在实际工程中的应用实例Ansys Fluent 在实际工程中的应用非常广泛,以下是几个实际工程中的应用实例:1. 空气动力学在飞机设计和飞行模拟中,Ansys Fluent 可以用于模拟空气流动,包括气动力学、湍流流动、温度变化等方面。
通过 Ansys Fluent,可以分析飞机在不同高度、速度和风速下的气动力学特性,并进行飞行模拟,为飞机的设计和优化提供数值支持。
ansysfluent中文版流体计算工程案例详解以汽车空气动力学为例，我们可以利用ANSYS Fluent来模拟车辆行驶过程中的风阻和气动性能。
首先，我们需要建立车辆的几何模型，并进行网格划分。
网格划分的精度和密度直接影响到计算结果的准确性。
在划分网格时，我们需要考虑到车辆外形的复杂性以及细节特征，如轮胎、后视镜等。
建立几何模型和划分网格后，我们可以导入该模型并设置初始条件。
初始条件包括初始流速、压力和温度等。
接下来，我们需要设置流体物性，如空气的密度、粘度和热导率等。
在进行计算之前，我们还需要设置边界条件。
车辆表面通常设定为无滑移壁面，即在边界处满足流速为零的条件。
此外，我们还需要设置出口条件来模拟车辆行驶过程中的空气流动。
出口条件可以设定为自由出流或常数质量流率出流。
此外，我们还可以设置车辆的速度和方向等边界条件。
设置完边界条件后，我们可以开始求解流体力学方程。
ANSYS Fluent使用的是控制方程的有限差分形式来近似求解。
利用迭代算法，可以逐步优化流场的精度和稳定性，直至达到收敛条件。
在求解过程中，我们可以通过图形输出和数据记录等方式来观察和分析结果。
图形输出可以显示出流场、压力分布、速度分布和湍流特性等。
数据记录可以提供流场参数的详细信息，如压力、温度、速度和质量流率等。
通过以上步骤，我们可以获得汽车在不同速度下的风阻系数、力矩和气动特性等重要参数。
这些结果可以为汽车的空气动力学设计和优化提供依据。
综上所述，ANSYS Fluent可以应用于各种流体力学计算工程。
通过几何建模、网格划分、边界条件设置、流体力学方程和求解等步骤，我们可以对流动过程进行模拟和分析，并获得各种流场参数。
这些参数对于优化设计、性能评估和产品改进等方面具有重要意义。

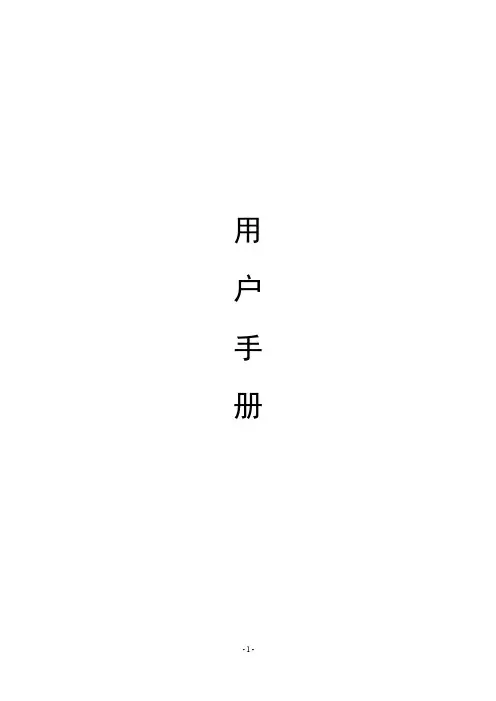

用户手册
目录
1 免责声明 (1)
2 前言 (2)
3 软件概述 (2)
3.1 软件简介 (2)
3.2 功能特点 (2)
4 软件安装 (2)
5 软件操作指南 (3)
5.1 整体操作流程 (3)
5.2 如何得到坐标文件（Coordinate File）和磁场文件（B File） (3)
5.3 将坐标与磁场文件导入软件 (6)
5.4 设置参数 (6)
5.5 计算并得到目标文件（*.mag） (9)
5.6 将目标文件导入FLUENT (9)
6 帮助 (10)
1 免责声明
本软件为北京科技大学绿色冶金及冶金过程模拟仿真研究室（Laboratory of Green Process Metallurgy and Modeling，以下称LGPMM）为提供ANSYS与FLUENT中MHD模型的接口而制作，本说明书所载所有内容（包括但不限于文字叙述、图片与其它信息等）均受著作权法及其它智慧财产权法规保护，LGPMM保留一切法律权利，非经LGPMM授权同意使用，此处数据或内容均不得以任何形式予以重制或其它不当侵害。
免责声明
本服务及软件乃依其ANSYS模拟结果文件为基础提供FLUENT中MHD所需磁场文件，不提供ANSYS模拟结果之前及FLUENT中MHD加载磁场文件之后之保证。
对于因使用本服务及软件而产生任何损害（包括模拟结果及其权利纠纷之损害），即便本研究室已被告知此类损害之可能，均不负任何责任。
本研究室保留任何时刻修改本用户手册之权利，恕不另行通知。
2 前言
本手册是专为ANSYS与FLUENT中MHD（Magnetohydrodynamics）模型接口V2.0用户编写的。
与本手册配套的软件版本为ANSYS与FLUENT中MHD（Magnetohydro-dynamics）模型接口V2.0，手册包含软件的总体介绍及用户操作说明。
3 软件概述
3.1 软件简介
ANSYS与FLUENT中MHD（Magnetohydrodynamics）模型接口是一款用于仿真模拟的软件，可将ANSYS磁场模拟结果转为FLUENT中MHD模型所需加载的磁场文件（*.mag）。
使用该软件可节省大量人力及时间，并且不会产生因人为操作而导致的错误或误差。
该软件适用于ANSYS磁场的三维（3D）模拟，将其结果用于FLUENT中MHD模型的二维（2D）和三维（3D）模拟，暂不提供ANSYS磁场的二维（2D）模拟。
3.2 功能特点
●软件界面简洁，操作简单，用户可以迅速上手。
●节省人力及时间，且不会产生人为错误或误差。
●支持ANSYS三维（3D）与FLUENT中MHD模型的二维（2D）和三维（3D）模拟操
作。
4 软件安装
该软件是基于MATLAB R2012a开发，其运行环境为MATLAB R2012a，即需安装MATLAB R2012a.exe或安装该版本库函数包MCRInstaller.exe。
运行该软件前需安装与其配套使用的KEY.exe文件（如图4-1）。
图4-1
5 软件操作指南
5.1 整体操作流程
总的来说，该软件是将ANSYS模拟结束后得到的两种文件（坐标文件和磁场文件（实部与虚部，直流无虚部）），在设置FLUENT所需磁场文件的参数后，通过计算得到磁场文件（*.mag）（如图5-1）。
图5-1
5.2 如何得到坐标文件（Coordinate File）和磁场文件（B File）
ANSYS模拟后，第一步是得到坐标文件，首先点击“Select”→“Everything”（如图5-2），然后点击“List”→“Nodes”（如图5-3），弹出“Sort NODE Listing”对话框（如图5-4），选择“Coordinates only”，点击“OK”后得到坐标文件（如图5-5），点击“File”→“Save as...”，输入任意文件名后点击“保存”后得到坐标文件（Coordinate File）（如图5-6）；
图5-2 图5-3
图5-4 图5-5
图5-6
第二步是得到磁场文件：
1）对于交流磁场模拟，需要输出磁场的实部与虚部两个文件：首先点击“General Postproc”→“Read Results”→“By Pick”（如图5-7），弹出“Results File: **”对话框（如图5-8），其中“1”代表实部、“2”代表虚部，选择“1”，点击“OK”关闭对话框。
点击“List Results”→“Vector Data”（如图5-9），弹出“List Vector Data”对话框（如图5-10），选择“Flux & gradient”和“Mag flux dens B”，点击“OK”得到磁场实部文件（如图5-11），点击“File”→“Save as…”，输入任意文件名后点击“保存”后得到磁场实部文件；然后点击“General Postproc”→“Read Results”→“By Pick”（如图5-7），弹出“Results File: **”对话框（如图5-8），选择“2”，点击“OK”关闭对话框。
点击“List Results”→“Vector Data”（如图5-9），弹出“List Vector Data”对话框（如图5-10），选择“Flux & gradient”和“Mag flux dens B”，点击“OK”得到磁场虚部文件（如图5-11），点击“File”→“Save as…”，输入任意文件名后点击“保存”后得到磁场虚部文件。
2）对于直流磁场模拟，只需导出磁场的实部，无需通过“Read Results”选择。
点击“List Results”→“Vector Data”（如图5-9），弹出“List Vector Data”对话框（如图5-10），选择“Flux & gradient”和“Mag flux dens B”，点击“OK”得到磁场实部文件（如图5-11），点击“File”→“Save as…”，输入任意文件名后点击“保存”后得到磁场实部文件
图5-7 图5-8
图5-9 图5-10
图5-11
5.3 将坐标与磁场文件导入软件
如图5-12和图5-13，点击“Select”分别选择上一步保存的坐标文件与磁场文件。
对于直流磁场则无需选择输入磁场虚部文件。
图5-12 图5-13
5.4 设置参数
Demension
该模块中Demension代表FLUENT所模拟的维度，可为二维（2D）和三维（3D）（如图5-14和图5-15）。
当选择2D时，则需选择所要模拟的面（XOY、XOZ、YOZ），当选择XOY
面时，ANSYS中的X、Y方向即为FLUENT中的X、Y方向；当选择XOZ面时，ANSYS中X、Z方向分别被设置为FLUENT中的X、Y方向；当选择YOZ面时，ANSYS中Y、Z方向分别被设置为FLUENT中的X、Y方向，即选择2D时，FLUENT所模拟的面必须为XOY面。
图5-14
图5-15
●Range
由5.3所导入的为ANSYS模拟的全部区域，一般情况下，FLUENT只模拟其中一部分区域，Range模块则是输入FLUENT中所要模拟的范围，如果Demension选择2D，则该模块需输入一个常数Const（如图5-14，图5-15）。
●Number of Nodes
该模块是指在Range中所选范围的坐标方向上所取的点的个数。
建议根据ANSYS节点疏密度而定，过疏会降低计算精度，过密会增加计算负担但不会提高精度。
●Current Type
该模块是指模拟磁场的电流类型，交流（AC Field）或直流（DC Field）。
若为交流，则需输入频率。
●Mesh Type
该模块是指ANSYS中Range范围内的网格类型，结构化（Regular Grid）或非结构化（Inregular Grid）。
一般情况或不确定时选择默认的非结构化，若网格结构化较好，则选择结构化，这样会加快运算速度。
5.5 计算并得到目标文件（*.mag）
●Files
该模块中Coordinate File、B（Magnetic Flux Density – Real Part）File和B（Magnetic Flux Density – Imaginary Part）File前面已经提到，即为ANSYS导出的坐标与磁场文件。
另外，Megnetic （MHD）File是指用于导入FLUENT中的目标文件（*.mag）。
●Control
该模块中Run为开始计算，计算过程中请勿关闭附属黑色显示窗口；计算结束后，点击Exit退出程序。
5.6 将目标文件导入FLUENT
在FLUENT中打开“MHD Model”如图（5-16），选择“Magnetic Introduction”→“External Field B0”面板，选择“Import”，点击“Browse…”选择目标文件（*.mag）（如图5-17），其它选项设置后，点击“Apply External Field…”后弹出“Apply External B0 Field”对话框（如图5-18），选择所要加载区域后，点击“Apply”后，FLUENT的Commond窗口显示“Apply External B0 Field…Done!”，则为加载成功。
图5-16 图5-17
图5-18
6 帮助
技术支持：liyanlongustb@
