LNG杜瓦罐说明书
- 格式:pptx
- 大小:6.00 MB
- 文档页数:14
目录1、概述 (01)2、性能参数 (01)3、安全防护 (03)4、使用操作 (03)5、运输装卸 (05)6、维修保养 (05)7、应急处理 (06)8、故障排除 (07)9、注意事项 (08)10、质量保证……………………………………………………………………………………我公司生产的RF系列低温绝热气瓶产品,是采用先进工艺和技术,生产制造过程的每个环节都在科学、严格的质量保证体系控制下进行。
它由不锈钢内胆、外胆,高真空绝热夹层、内置式汽化器,阀门管路系统等组成。
用于贮存和使用低温液化气体产品(液氧、液氮、液氩、液化天然气、液态二氧化碳)并能自动提供连续的气体,该产品具有以下优点:*贮气量大。
*使用、贮存压力低、安全性好、无高压爆炸危险。
*外表美观,洁净卫生,无充装、环境污染。
可取代目前正在使用的大部分钢质无缝气瓶,给用户带来高纯度、低成本的用气新局面。
广泛用于机械、造船、医院、化工、电子、医药、材料、能源、科研等国民经济领域。
2、性能参数2.1主要技术性能(表1)产品型号外型尺寸(直径×高)公称直径mm 工作压力MPa RF-DPL-175MP506×15384501.4RF-DPL175-HP506×15384502.0RF-DPW480-MP700×21006501.6工作温度℃-196 -196 -196公称容积L气压试验压力MPa 1752.81754.04803.2充装介质LO2、LN2、LAr、LNG LO2、LN2、LAr、LNG、LCO2LO2、LN2、LAr、LNG静态蒸发率%d 安全阀开启压力MPa 2.2主要部件≤2.11.6≤2.12.4≤2.11.6焊接气瓶的各项性能是通过以下零部件来实现的,在操作前应仔细阅读,以熟悉气瓶的各零部件承担的作用及使用方法。
*内置汽化器:该汽化器为蒸发盘管,安装在夹套内部紧贴外筒内壁,通过与外筒内壁的热交换,实现液气转换达到液体汽化,提供连续的气体。

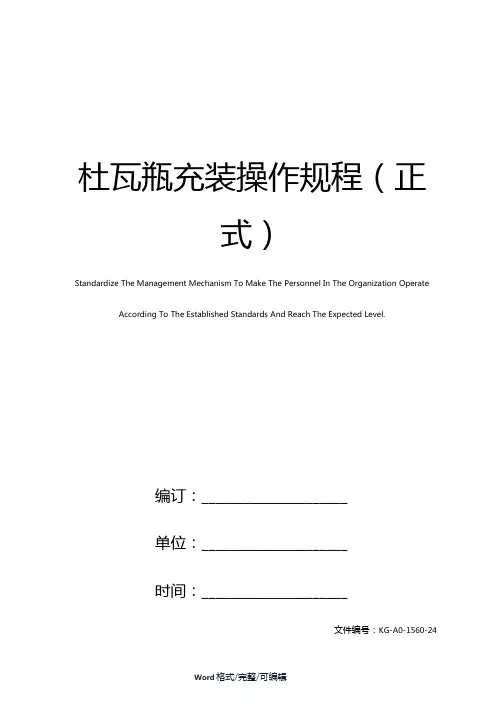

杜瓦瓶充装操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.编订:_____________________单位:_____________________时间:_____________________文件编号:KG-A0-1560-24Word格式/完整/可编辑杜瓦瓶充装操作规程(正式)使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准'规范的要求进行操作,使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1加气(充装)前准备工作,经充装前检查合格并填写LNG加气站气瓶充装前、后检查记录。
2充装操作前准备2.K当加气枪所属管道的温度高于设定温度值时,加气机的“加气”按钮指示灯熄灭,则加气前必须进行枪预冷。
2.2当加气枪须预冷时,先吹扫加气枪和加气枪座,并对接。
2.3检查管路中的阀门状态。
2. 4按下控制盘上“预冷"按钮,首先对LNG潜液泵进行预冷,待泵池温度达到设定温度后,LNG潜液泵预冷完毕,自控系统开始进行加气枪预冷;当加气枪预冷条件满足后,泵停止,同时点亮加气机“加气''指示灯,系统返回待机模式。
2.5加气(充装)操作前条件准备完成。
3加气(充装)操作3.1装载LNG气瓶的车到站后引导车辆按指定位置停好。
3.2检查车辆是否停稳、熄火,司乘人员是否已离车等候。
3.3卸下1_如气瓶,按规定位置安放,对每只气瓶进行充装前的检查与称重,并填写好气瓶充装前后的检查记录表和充装记录表。
3.4将气瓶的进液口、气体排放口分别与充装工装接头的对应接口进行接连。

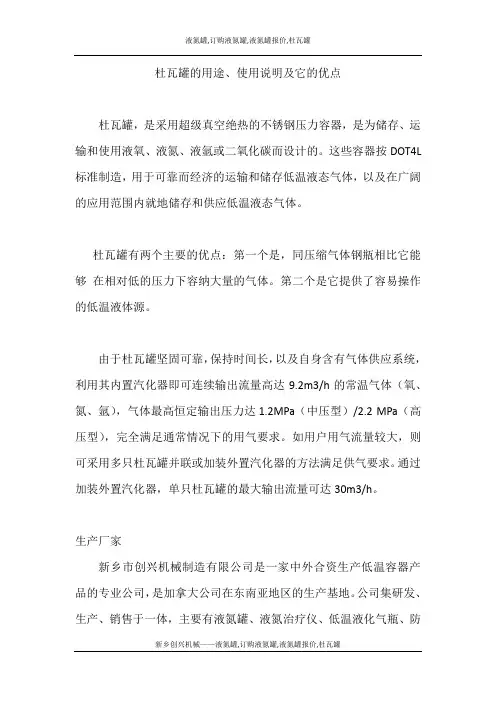

杜瓦罐的用途、使用说明及它的优点杜瓦罐,是采用超级真空绝热的不锈钢压力容器,是为储存、运输和使用液氧、液氮、液氩或二氧化碳而设计的。
这些容器按DOT4L 标准制造,用于可靠而经济的运输和储存低温液态气体,以及在广阔的应用范围内就地储存和供应低温液态气体。
杜瓦罐有两个主要的优点:第一个是,同压缩气体钢瓶相比它能够在相对低的压力下容纳大量的气体。
第二个是它提供了容易操作的低温液体源。
由于杜瓦罐坚固可靠,保持时间长,以及自身含有气体供应系统,利用其内置汽化器即可连续输出流量高达9.2m3/h的常温气体(氧、氮、氩),气体最高恒定输出压力达1.2MPa(中压型)/2.2 MPa(高压型),完全满足通常情况下的用气要求。
如用户用气流量较大,则可采用多只杜瓦罐并联或加装外置汽化器的方法满足供气要求。
通过加装外置汽化器,单只杜瓦罐的最大输出流量可达30m3/h。
生产厂家新乡市创兴机械制造有限公司是一家中外合资生产低温容器产品的专业公司,是加拿大公司在东南亚地区的生产基地。
公司集研发、生产、销售于一体,主要有液氮罐、液氮治疗仪、低温液化气瓶、防爆罐,液氮美容产品等低温产品。
自主研制的低温产品项目填补了国内在该领域的空白,并且广泛应用于各种领域,性能优良、冷藏性能好、寿命长、重量轻、外观美,品种齐全。
公司现有员工100多名,其中专业技术人员50名,10名高级工程师,并与国内外十几所高校和科研单位建立了长期技术协作关系,技术力量雄厚,生产工艺先进。
杜瓦罐的用途1 工作现场直接气体供应,其使用形式同压缩气体钢瓶相似;2 小型简易的管道集中供气;3 低温液体使用等。
杜瓦罐使用说明使用的第1步是用高压金属软管将杜瓦罐液体阀所在管道与蒸发器相连,确认连接好后可打开液体使用阀,如果通往公司使用车间的气体压力达不到使用要求,请开增压阀,稍等几分钟压力会升高,达到使用要求。
便可使用。
使用到杜瓦罐没有液相且气相的压力只有5kg时,即表示杜瓦罐内气体已使用完,请关液体使用阀,停止使用。
杜瓦罐使用说明杜瓦罐使用说明1:引言1.1 编写目的1.2 受众对象1.3 产品概述2:安全须知2.1 安全警告2.2 使用环境要求2.3 防护措施2.4 操作前的准备工作3:杜瓦罐的组装3.1 配件清单3.2 组装步骤3.3 注意事项4:杜瓦罐的使用4.1 使用前的准备4.2 烹饪步骤4.2.1 食材准备4.2.2 炖煮指南4.2.3 煲汤方法4.3 温馨提示4.4 定期保养5:常见问题解答5.1 炖煮时间过长怎么办?5.2 杜瓦罐是否可以直接放在火上加热?5.3 杜瓦罐能够煲制任何食材吗?5.4 怎样清洁杜瓦罐?6:保修及售后服务6.1 保修范围6.2 保修流程6.3 售后服务联系方式7:附件附件1:杜瓦罐外观示意图附件2:杜瓦罐安全认证证书法律名词及注释:1:安全警告:提醒用户在使用杜瓦罐过程中应遵守的安全注意事项。
2:配件清单:详细列出杜瓦罐包装盒内所附带的配件及数量。
3:防护措施:建议用户在使用杜瓦罐时遵循的防护措施,包括但不限于手套的使用、避免触摸热表面等。
4:注意事项:提醒用户在组装杜瓦罐时需要注意的事项,如零件的正确安装方法等。
5:炖煮指南:详细说明使用杜瓦罐进行炖煮的步骤及注意事项,包括食材准备、火力调控等。
6:温馨提示:针对使用杜瓦罐时可能遇到的一些小问题给予用户的温馨建议。
7:定期保养:建议用户根据实际情况对杜瓦罐进行定期的保养和清洁。
8:炖煮时间过长怎么办:解答用户在使用杜瓦罐进行炖煮时遇到的时间过长的问题,并给出解决方法。
9:杜瓦罐是否可以直接放在火上加热:回答用户对杜瓦罐加热方式的疑问,并阐明正确的使用方式。
10:杜瓦罐能够煲制任何食材吗:回答用户关于杜瓦罐适用食材范围的疑问,并提供建议和限制。
11:怎样清洁杜瓦罐:提供用户正确清洁杜瓦罐的方法和步骤。
12:保修范围:明确规定杜瓦罐在保修期内所享有的售后服务内容及保修范围。
13:保修流程:指导用户在保修期内遇到问题时的保修申请步骤及流程。
杜瓦罐使用说明(一)引言概述:在生活中,杜瓦罐成为越来越多家庭厨房中的必备品。
杜瓦罐以其独特的烹饪方式,可保持食材的原汁原味,同时还能更好地保留营养。
本文将详细介绍杜瓦罐的使用说明,帮助读者更好地利用杜瓦罐进行烹饪,提升家庭菜肴的美味度。
一、杜瓦罐的使用前准备1. 清洁:使用杜瓦罐之前,应用清水彻底清洗罐体和盖子,避免杂质污染食材。
2. 浸泡:将清洗过的杜瓦罐放入清水中浸泡,时间一般为8-12小时,使杜瓦罐吸满水分。
3. 擦干:取出浸泡好的杜瓦罐,用干净的毛巾将外表面的水分擦干。
二、杜瓦罐的使用方法1. 配料准备:将所需食材根据需要进行切割和清洗,以备使用。
2. 入瓦罐:将切割好的食材放入杜瓦罐中,并适当搭配调味料,如盐、味精、酱油等。
3. 盖好罐盖:将盖子放在瓦罐上,并用绳子或橡皮带将罐盖和瓦罐密封,确保烹饪时蒸汽密封在罐内。
4. 开始加热:将装有食材的杜瓦罐放入冷炉(或开启慢炉火)慢慢加热,避免烧焦食材。
三、杜瓦罐的烹饪注意事项1. 加热时间:杜瓦罐的烹饪时间一般较长,使用者需要根据实际情况来控制烹饪时间,避免食材过熟或生熟不均。
2. 灶台选择:在使用杜瓦罐时,最好选择煤气灶或者电磁灶,这样可以更好地控制火力大小。
3. 避免碰撞:杜瓦罐在使用过程中要避免碰撞,以免瓦罐破裂。
4. 挑选食材:使用杜瓦罐烹饪时,应尽量选择新鲜嫩滑的食材,以达到更好的口感效果。
5. 切勿空烧:在使用杜瓦罐时,务必确保罐内有足够的水分,以避免烧焦和破坏杜瓦罐本身。
四、杜瓦罐的清洁与保养1. 冷却:使用完杜瓦罐后,应将其在自然状态下完全冷却后再进行清洁。
2. 清洁:使用温和的洗涤剂和海绵清洗杜瓦罐内外表面,切勿使用硬物或刷子刷洗,以免损坏瓦罐。
3. 储存:清洁并晾干杜瓦罐后,放置在干燥通风的地方储存,切勿叠放或挤压,以免瓦罐破裂。
4. 定期保养:定期检查杜瓦罐的外观情况,如有损坏或开裂,应及时更换或修复,以保证使用安全。
杜瓦瓶使用说明书目录目录............................................. 错误!未定义书签。
序言............................................. 错误!未定义书签。
1.产品规格 ......................................... 错误!未定义书签。
2.气瓶详述 ......................................... 错误!未定义书签。
气瓶.................................................. 错误!未定义书签。
气瓶主要部件 .......................................... 错误!未定义书签。
DPL气瓶............................................. 错误!未定义书签。
DPW气瓶............................................. 错误!未定义书签。
3.安全提要 ......................................... 错误!未定义书签。
安全防护 .............................................. 错误!未定义书签。
警告.................................................. 错误!未定义书签。
4.操作............................................. 错误!未定义书签。
DPL气瓶操作件一览表................................... 错误!未定义书签。
DPW气瓶操作件一览表................................... 错误!未定义书签。

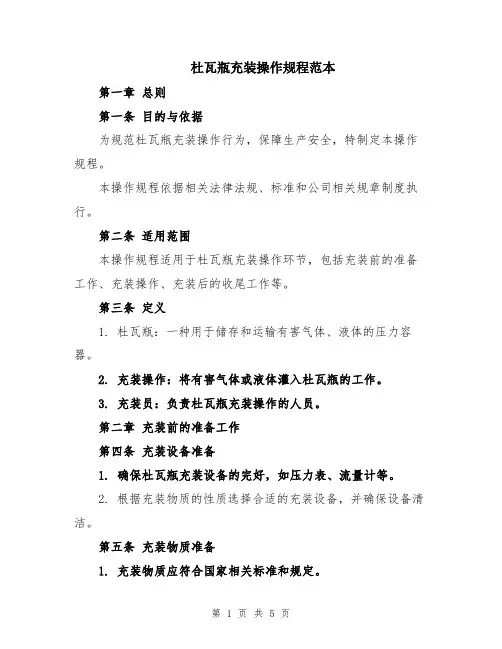

杜瓦瓶充装操作规程范本第一章总则第一条目的与依据为规范杜瓦瓶充装操作行为,保障生产安全,特制定本操作规程。
本操作规程依据相关法律法规、标准和公司相关规章制度执行。
第二条适用范围本操作规程适用于杜瓦瓶充装操作环节,包括充装前的准备工作、充装操作、充装后的收尾工作等。
第三条定义1. 杜瓦瓶:一种用于储存和运输有害气体、液体的压力容器。
2. 充装操作:将有害气体或液体灌入杜瓦瓶的工作。
3. 充装员:负责杜瓦瓶充装操作的人员。
第二章充装前的准备工作第四条充装设备准备1. 确保杜瓦瓶充装设备的完好,如压力表、流量计等。
2. 根据充装物质的性质选择合适的充装设备,并确保设备清洁。
第五条充装物质准备1. 充装物质应符合国家相关标准和规定。
2. 充装物质的储存区域应干燥、通风良好,远离火源和易燃物。
第六条充装环境准备1. 充装区域应干净整洁,没有杂物和易燃物。
2. 充装区域应有良好的通风设备,确保操作人员安全。
第七条个人防护准备1. 充装操作人员应穿戴防护服、防护手套、防护面罩等个人防护用品。
2. 充装操作人员应配备个人防护装备,并接受相关培训。
第三章充装操作第八条充装程序1. 检查杜瓦瓶的标志和周期检验合格证,确保安全可靠。
2. 清洁杜瓦瓶表面,确保无异物和油污。
3. 设置好充装设备的参数,如充装压力和流速等。
4. 将杜瓦瓶与充装设备连接并固定好。
5. 打开充装设备的进气阀门,确保充装物质流通。
6. 开始充装操作,确保充装过程中无泄漏和其他异常情况。
7. 充装完成后,关闭充装设备的进气阀门。
8. 拆卸杜瓦瓶与充装设备的连接,将充装好的杜瓦瓶移动到指定区域。
第九条充装注意事项1. 不得使用损坏的杜瓦瓶进行充装。
2. 不得超过杜瓦瓶的最大充装压力。
3. 在充装过程中,严禁抽烟、明火等火源。
4. 充装操作过程中,发现泄漏或其他异常应立即停止操作,并及时报告相关责任人。
第四章充装后的收尾工作第十条清理工作1. 将充装设备清洗干净,清除充装物质的残留物。

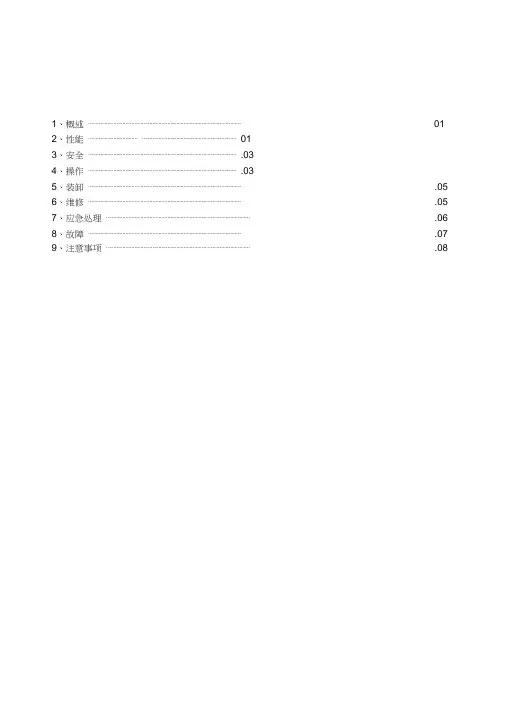

杜瓦罐使用说明书(D O C)目录1、概述 (01)2、性能 (01)3、安全 (03)4、操作 (03)5、装卸 (05)6、维修 (05)7、应急处理 (06)8、故障 (07)9、注意事项 (08)1、概述我公司生产的RF系列低温绝热气瓶产品,是采用先进工艺和技术,生产制造过程的每个环节都在科学、严格的质量保证体系控制下进行。
它由不锈钢内胆、外胆,高真空绝热夹层、内置式汽化器,阀门管路系统等组成。
用于贮存和使用低温液化气体产品(液氧、液氮、液氩、液化天然气、液态二氧化碳)并能自动提供连续的气体,该产品具有以下优点:*贮气量大。
*使用、贮存压力低、安全性好、无高压爆炸危险。
*外表美观,洁净卫生,无充装、环境污染。
可取代目前正在使用的大部分钢质无缝气瓶,给用户带来高纯度、低成本的用气新局面。
广泛用于机械、造船、医院、化工、电子、医药、材料、能源、科研等国民经济领域。
2、性能2.1主要技术性能汽化盘管增压盘管液位计进出液阀组合调压阀内胆爆破片压力表安全阀增压阀排放阀气体使用阀真空阀2.2主要部件焊接气瓶的各项性能是通过以下零部件来实现的,在操作前应仔细阅读,以熟悉气瓶的各零部件承担的作用及使用方法。
* 内置汽化器:该汽化器为蒸发盘管,安装在夹套内部紧贴外筒内壁,通过与外筒内壁的热交换,实现液气转换达到液体汽化,提供连续的气体。
在常温常压条件下,汽化量为10Nm 3 /h 。
如需较大流量的气体,请配套使用外置汽化器,以避免内置汽化器和其他部件出现损坏。
* 增压器:增压器用于保证在高排放时气瓶内有足够的压力,迅速的压出低温液体或气体。
开启增压阀,气瓶底部液体通过增压盘管与外筒进行热交换,转换为饱和蒸汽,经组合调压阀回到气瓶气相空间以增加气瓶内的压力。
当停止用气后,应关闭增压阀,避免内胆压力增高过快,导致液体损耗。
* 进出液阀:控制低温液体的充罐和排放,用户可通过专门的软管与阀前的接头相接,对气瓶进行充罐和排放2.3各部件作用与功能*气体使用阀:此阀与内置汽化器相连,通过此阀可得到汽化后的气体。

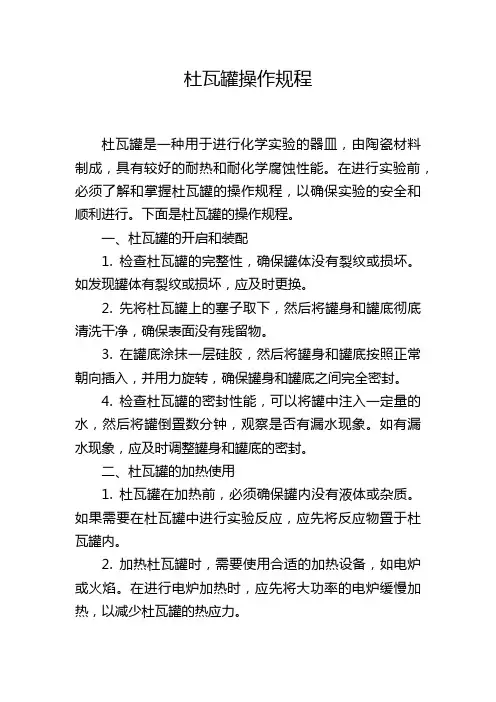

杜瓦罐操作规程杜瓦罐是一种用于进行化学实验的器皿,由陶瓷材料制成,具有较好的耐热和耐化学腐蚀性能。
在进行实验前,必须了解和掌握杜瓦罐的操作规程,以确保实验的安全和顺利进行。
下面是杜瓦罐的操作规程。
一、杜瓦罐的开启和装配1. 检查杜瓦罐的完整性,确保罐体没有裂纹或损坏。
如发现罐体有裂纹或损坏,应及时更换。
2. 先将杜瓦罐上的塞子取下,然后将罐身和罐底彻底清洗干净,确保表面没有残留物。
3. 在罐底涂抹一层硅胶,然后将罐身和罐底按照正常朝向插入,并用力旋转,确保罐身和罐底之间完全密封。
4. 检查杜瓦罐的密封性能,可以将罐中注入一定量的水,然后将罐倒置数分钟,观察是否有漏水现象。
如有漏水现象,应及时调整罐身和罐底的密封。
二、杜瓦罐的加热使用1. 杜瓦罐在加热前,必须确保罐内没有液体或杂质。
如果需要在杜瓦罐中进行实验反应,应先将反应物置于杜瓦罐内。
2. 加热杜瓦罐时,需要使用合适的加热设备,如电炉或火焰。
在进行电炉加热时,应先将大功率的电炉缓慢加热,以减少杜瓦罐的热应力。
3. 在进行火焰加热时,应适当调节火焰大小,避免直接喷射到杜瓦罐上,以防止罐体发生剧烈变化。
4. 加热杜瓦罐时,应注意罐外的环境温度,避免与易燃物接触,且应避免用湿布擦拭杜瓦罐。
三、杜瓦罐的取出和放置1. 在取出杜瓦罐前,应先断开电源或关闭火焰,并等待罐体冷却到安全温度后再进行操作。
2. 取出杜瓦罐时,注意必须使用专用的陶瓷夹具,避免直接用手触摸罐体,以防止烫伤。
3. 在将杜瓦罐放置时,应选择平整的台面,并注意离火源和易燃物的安全距离。
四、杜瓦罐的清洗和维护1. 杜瓦罐在使用后,应及时进行清洗,以防止实验产生的残留物附着在罐壁上。
2. 清洗过程中,可以使用温水和少量中性洗涤剂进行清洗,禁止使用尖锐物品或金属刷子清洗,以免刮伤或破坏杜瓦罐。
3. 清洗完成后,应将杜瓦罐晾干,放置于清洁且干燥的地方,避免阳光直射。
4. 定期检查杜瓦罐的密封性能,如有发现杜瓦罐出现渗漏或损坏的情况,应立即更换。
气化站LNG杜瓦瓶充装作业操作规程背景LNG作为一种清洁的燃料,在我国得到了广泛的应用。
而LNG杜瓦瓶作为LNG存储、运输的重要设备,安全与充装操作的规范和重视非常关键。
本文档旨在规范气化站LNG杜瓦瓶充装作业操作,确保操作的安全与高效。
适用范围本操作规程适用于气化站LNG杜瓦瓶充装作业操作。
作业准备1.作业前需要检查LNG储罐压力、温度是否正常且符合充装要求。
2.操作人员需要佩戴符合规范的个人防护装备。
3.对于新加入的操作人员需要进行培训,并在经过考核合格后方可上岗。
4.检查充装枪、气瓶接口及管路是否清洁无杂物,并检查气瓶消防过期时间。
5.检查电气设备是否正常。
操作流程1.将要充装的LNG杜瓦瓶放置于充装地点,并固定住。
2.连接充装枪与杜瓦瓶接口,并灌装装置下降至气瓶口。
3.开启充装枪开关,开始注入LNG。
4.监测气瓶内压力与重量数据,当达到设定值时,关闭充装枪开关。
5.等待2分钟左右,监测气瓶压力是否有明显变化,如无变化则将充装枪从气瓶接口上取下。
6.关闭充装装置,将充装枪与管路内LNG放空回收至储罐中。
7.检查管路及充装枪内部LNG是否清空,并检查充装枪是否正常并固定好。
安全注意事项1.严禁将LNG气瓶暴晒于阳光下或高温环境中。
2.操作人员需要严格遵守本操作规程,防止气瓶爆炸、泄漏等意外事件。
3.操作人员在作业中禁止吸烟、吃饭、饮水等行为。
4.避免LNG泄漏、放火等事故的发生,必要时要对周围进行安全隔离措施。
5.在任何时候不能离开操作岗位,必要时应按操作规程进行紧急停机或切断电源。
6.作业结束后,清理现场并进行记账。
结论本文档是气化站LNG杜瓦瓶充装作业操作规程,旨在防止操作人员在作业过程中发生LNG泄漏、放火等事故的发生。
各操作人员应认真遵守本规程,提高操作技能和安全意识,以确保LNG杜瓦瓶充装操作的高效和安全。
目录1、概述 (01)2、性能 (01)3、安全 (03)4、操作 (03)5、装卸 (05)6、维修 (05)7、应急处理 (06)8、故障 (07)9、注意事项 (08)1、概述我公司生产的RF系列低温绝热气瓶产品,是采用先进工艺和技术,生产制造过程的每个环节都在科学、严格的质量保证体系控制下进行。
它由不锈钢内胆、外胆,高真空绝热夹层、内置式汽化器,阀门管路系统等组成。
用于贮存和使用低温液化气体产品(液氧、液氮、液氩、液化天然气、液态二氧化碳)并能自动提供连续的气体,该产品具有以下优点:*贮气量大。
*使用、贮存压力低、安全性好、无高压爆炸危险。
*外表美观,洁净卫生,无充装、环境污染。
可取代目前正在使用的大部分钢质无缝气瓶,给用户带来高纯度、低成本的用气新局面。
广泛用于机械、造船、医院、化工、电子、医药、材料、能源、科研等国民经济领域。
2、性能2.1主要技术性能2.2主要部件焊接气瓶的各项性能是通过以下零部件来实现的,在操作前应仔细阅读,以熟悉气瓶的各零部件承担的作用及使用方法。
汽化盘管增压盘管液位计进出液阀组合调压阀内胆爆破片压力表安全阀增压阀排放阀气体使用阀真空阀* 内置汽化器:该汽化器为蒸发盘管,安装在夹套内部紧贴外筒内壁,通过与外筒内壁的热交换,实现液气转换达到液体汽化,提供连续的气体。
在常温常压条件下,汽化量为10Nm 3 /h 。
如需较大流量的气体,请配套使用外置汽化器,以避免内置汽化器和其他部件出现损坏。
* 增压器:增压器用于保证在高排放时气瓶内有足够的压力,迅速的压出低温液体或气体。
开启增压阀,气瓶底部液体通过增压盘管与外筒进行热交换,转换为饱和蒸汽,经组合调压阀回到气瓶气相空间以增加气瓶内的压力。
当停止用气后,应关闭增压阀,避免内胆压力增高过快,导致液体损耗。
* 进出液阀:控制低温液体的充罐和排放,用户可通过专门的软管与阀前的接头相接,对气瓶进行充罐和排放2.3各部件作用与功能*气体使用阀:此阀与内置汽化器相连,通过此阀可得到汽化后的气体。
杜瓦罐使用说明1.1杜瓦罐的结构:低温小液罐又称杜瓦罐,由双不锈钢筒体焊接而成,内层与外层之间用绝热材料隔离,并抽真空来达到保冷目的。
一般情况下有四个阀门,即液体使用阀(此阀是从罐内层的底部连接)、气体使用阀(此阀是连罐内层的顶部)、放空阀、增压阀。
此外还有增压器(内置在夹层的盘管,把液态气体吸热后转化成气态气体形成压力的原理)、调压器(控制增压到一定压力而停止增压系统继续增压的一个装置)、增压阀(控制液体进入增压器的阀门)、安全阀、气相压力表和液位计等。
注意:杜瓦罐储存未使用时且记不能打开增压阀,一定要检查增压阀是否关死,否则会造成罐内气体泄露。
1.2杜瓦罐的用途:目前广泛应用于工模具行业、畜牧业、医药、半导体、食品、低温化工、航空航天、钢铁基地、钢结构桥梁厂、船舶制造业、重型机械厂、军事等行业及其它制造业领域。
1.3杜瓦罐的作用:1.3.1用于运输和贮存低温液液态气体,亦可作为其它制冷装置的冷源,1.3.2小型简易的工业管道集中供气(相对管道长度较短的);1.3.3工作现场可以直接供应气体,其使用形式同压缩气体钢瓶相似,可以直接接在终端用户上使用;1.4杜瓦罐的优点1.4.1具有使用安全可靠、排液方便快速、静态液体日蒸发率损失低。
1.4.2同压缩气体钢瓶相比它能够在相对低的压力下容纳大量的气体。
1.4.3它提供了容易操作的低温液体源。
1.4.4由于杜瓦罐坚固可靠,保持时间长,以及自身含有气体供应系统,利用其内置汽化器即可连续输出流量高达9.2m3/h的常温气体,气体最高恒定输出压力达1.2MPa(中压型)/2.2 MPa(高压型),完全满足通常情况下的用气要求。
1.4.5设置多级安全保护装置,安全性更好,并且操作简单可靠。
1.4.6储存容量大,可减少存放场地,减少换瓶操作,提高工作效率。
1.4.7瓶体清洁,供应气体纯度更高。
因为是液态气体直接汽化供应,避免了钢瓶气体从充装、运输到使用过程中,因环节较多容易遭受二次污染造成的质量隐患。
目录1、概述 (01)2、性能 (01)3、安全 (03)4、操作 (03)5、装卸 (05)6、维修 (05)7、应急处理 (06)8、故障 (07)9、注意事项 (08)1、概述我公司生产的RF系列低温绝热气瓶产品,是采用先进工艺和技术,生产制造过程的每个环节都在科学、严格的质量保证体系控制下进行。
它由不锈钢内胆、外胆,高真空绝热夹层、内置式汽化器,阀门管路系统等组成。
用于贮存和使用低温液化气体产品(液氧、液氮、液氩、液化天然气、液态二氧化碳)并能自动提供连续的气体,该产品具有以下优点:*贮气量大。
*使用、贮存压力低、安全性好、无高压爆炸危险。
*外表美观,洁净卫生,无充装、环境污染。
可取代目前正在使用的大部分钢质无缝气瓶,给用户带来高纯度、低成本的用气新局面。
广泛用于机械、造船、医院、化工、电子、医药、材料、能源、科研等国民经济领域。
2、性能2.1主要技术性能汽化盘管增压盘管液位计进出液阀组合调压阀内胆爆破片压力表安全阀增压阀排放阀气体使用阀真空阀2.2主要部件焊接气瓶的各项性能是通过以下零部件来实现的,在操作前应仔细阅读,以熟悉气瓶的各零部件承担的作用及使用方法。
* 内置汽化器:该汽化器为蒸发盘管,安装在夹套内部紧贴外筒内壁,通过与外筒内壁的热交换,实现液气转换达到液体汽化,提供连续的气体。
在常温常压条件下,汽化量为10Nm 3 /h 。
如需较大流量的气体,请配套使用外置汽化器,以避免内置汽化器和其他部件出现损坏。
* 增压器:增压器用于保证在高排放时气瓶内有足够的压力,迅速的压出低温液体或气体。
开启增压阀,气瓶底部液体通过增压盘管与外筒进行热交换,转换为饱和蒸汽,经组合调压阀回到气瓶气相空间以增加气瓶内的压力。
当停止用气后,应关闭增压阀,避免内胆压力增高过快,导致液体损耗。
* 进出液阀:控制低温液体的充罐和排放,用户可通过专门的软管与阀前的接头相接,对气瓶进行充罐和排放2.3各部件作用与功能*气体使用阀:此阀与内置汽化器相连,通过此阀可得到汽化后的气体。
