海底电缆敷设及检验方法

水底电缆的敷设方法
水底电缆是指在水下敷设的电缆,常用于海洋工程、港口、河流、湖泊、水库等场合的通信、电力、监控等应用。

水底电缆敷设需要考虑到复杂的水下环境,包括水下压力、温度、盐度、水流等因素,同时还需要保证电缆的安全性和可靠性。

水底电缆敷设的方法主要包括以下几种:
1. 直接敷设:在陆地上直接将电缆埋设到水底,这种方法适用于电缆长度较短、敷设位置较固定的情况。

2. 浮标敷设:在敷设电缆的岸边设置浮标,将电缆浮在水面上,通过机械手段将电缆拉紧固定,这种方法适用于电缆长度较长、敷设位置不确定的情况。

3. 海底电缆隧道敷设:在海底挖设隧道,将电缆穿过海底,这种方法适用于长距离、复杂海底环境的电缆敷设。

4. 敷设在水下管道中:将电缆敷设在水下管道中,这种方法适用于通信、电力等管道系统的电缆敷设。

在水底电缆敷设过程中,需要注意以下几点:
1. 电缆选型:根据敷设场合、电缆长度、通信协议等因素选择合适的电缆类型和规格。

2. 电缆固定:采用锚固、拉锚、固定支架等方式对电缆进行固定,保证电缆的稳定性和安全性。

3. 电缆保护:采用防水、防潮、防腐等措施对电缆进行保护,防止电缆受到损坏。

4. 监测和控制:对敷设的水底电缆进行监测和控制,确保其正常运行和安全
运行。

水底电缆敷设是一项复杂的工程,需要充分考虑水下环境的复杂性和安全性,采用科学合理的方法进行敷设,确保电缆的稳定运行和安全运行。

海底电缆铺设工程中的测量与定位技术随着全球信息交流的日益发展，海底电缆铺设工程扮演着极为重要的角色。

海底电缆是实现国际通信、互联网和数据传输的关键基础设施，其铺设过程需要依靠精准的测量与定位技术。

本文将深入探讨海底电缆铺设工程中的测量与定位技术。

一、测量与定位的重要性在海底电缆铺设前，准确的测量与定位是确保电缆铺设质量和效率的关键。

首先，通过测量与定位，可以确定最佳路线，避免遇到地下障碍物和地质条件不利的区域。

其次，测量与定位还可以帮助规划和设计海底电缆铺设的深度、长度和弯曲程度，保证电缆的可靠性和持久性。

因此，测量与定位技术在海底电缆铺设工程中起到至关重要的作用。

二、常用的测量与定位技术1. GPS定位：全球定位系统（GPS）是目前常用的定位技术之一。

通过使用卫星信号，可以在海上测量船只的坐标位置。

这种技术可以提供高精度的定位信息，使得电缆铺设工作可以在合适的位置进行。

2. 水声测距：由于水声在水中传播速度稳定，可以通过测量声波传播的时间来确定距离。

水声测距技术可以被应用于确定电缆铺设的起点和终点之间的距离，并帮助计算出电缆需要的长度。

3. 海底地形测量：海底地形测量技术可以通过使用声纳、激光雷达和多波束测深仪等设备，测量海底地形的高程和形状。

这对于规划电缆铺设的深度和避开障碍物至关重要。

通过获取准确的海底地形数据，可以制定最佳的电缆铺设计划，确保电缆的安全和可靠性。

4. 水下测距：通过使用声纳设备来检测水下物体的距离，可以帮助确定海底电缆的布局和路径。

该技术可用于避开海底障碍物和测量电缆的水下深度，并可确保电缆安全埋入。

5. 埋设深度测量：要确保海底电缆的安全和可靠，准确测量和控制电缆的埋设深度是必要的。

通过使用声波、激光和多波束测深仪等技术，可以测量电缆的埋设深度，并根据海底地形和相关要求进行调整。

三、测量与定位技术的挑战和解决方案在海底电缆铺设工程中，测量与定位技术面临着一些挑战。

首先，海水环境复杂，波浪、潮汐和海流等自然因素会对技术的精度和可靠性带来影响。

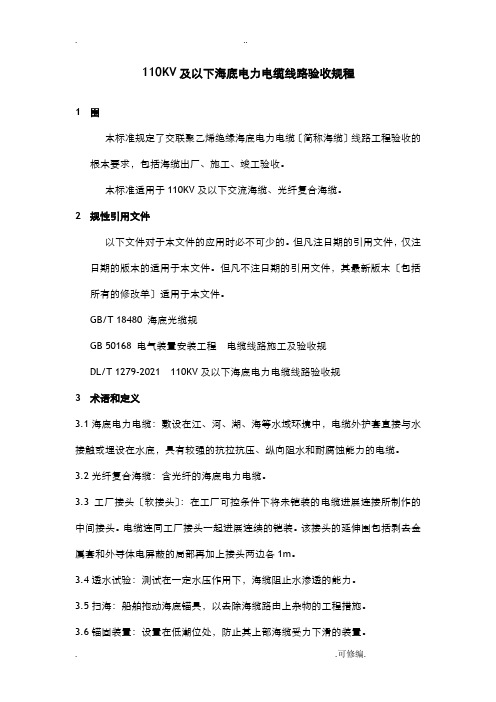

110KV及以下海底电力电缆线路验收规程1围本标准规定了交联聚乙烯绝缘海底电力电缆〔简称海缆〕线路工程验收的根本要求，包括海缆出厂、施工、竣工验收。

本标准适用于110KV及以下交流海缆、光纤复合海缆。

2规性引用文件以下文件对于本文件的应用时必不可少的。

但凡注日期的引用文件，仅注日期的版本的适用于本文件。

但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。

GB/T 18480 海底光缆规GB 50168 电气装置安装工程电缆线路施工及验收规DL/T 1279-2021 110KV及以下海底电力电缆线路验收规3术语和定义3.1海底电力电缆：敷设在江、河、湖、海等水域环境中，电缆外护套直接与水接触或埋设在水底，具有较强的抗拉抗压、纵向阻水和耐腐蚀能力的电缆。

3.2光纤复合海缆：含光纤的海底电力电缆。

3.3工厂接头〔软接头〕：在工厂可控条件下将未铠装的电缆进展连接所制作的中间接头。

电缆连同工厂接头一起进展连续的铠装。

该接头的延伸围包括剥去金属套和外导体电屏蔽的局部再加上接头两边各1m。

3.4透水试验：测试在一定水压作用下，海缆阻止水渗透的能力。

3.5扫海：船舶拖动海底锚具，以去除海缆路由上杂物的工程措施。

3.6锚固装置：设置在低潮位处，防止其上部海缆受力下滑的装置。

3.7瞭望台：设置于海缆登陆点附近的有人或无人值守的建筑物，用于了解和守望海缆路由海域情况，对于有损海缆的事件及时警示与制止起到辅助作用。

3.8潮间带：位于最高潮位和最低潮位之间，随潮汐涨落而被淹没和露出的地带；根本上相当于地形上的海滨带。

3.9海缆陆上段：海缆从海岸年均高潮位至海缆终端之间的局部。

4海底电力电缆出厂验收4.1出厂资料4.1.1海缆交接前，验收人员应按与供货方签订的生产合同、相关技术协议、设计联络会纪要等文件要求组织验收，主要针对海缆及附件的技术参数、性能、构造、试验等方面的技术及相关工作进展验证。

4.1.2海缆生产厂家提供的产品应满足相关技术规的要求。

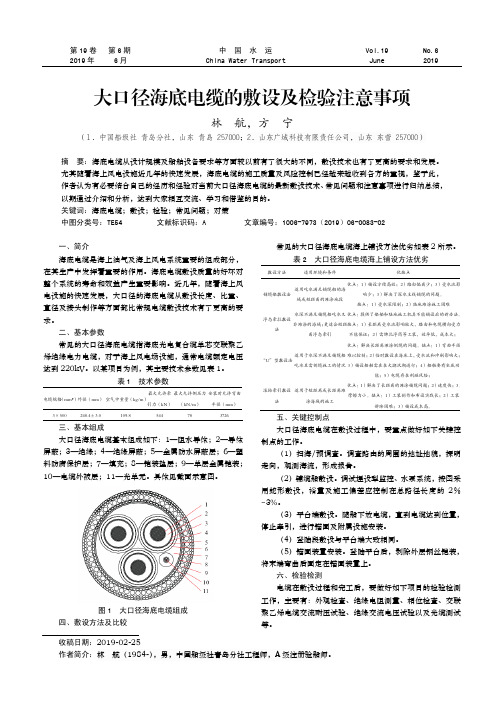

第19卷 第6期 中 国 水 运 Vol.19No.6 2019年 6月 China Water Transport June 2019收稿日期：2019-02-25作者简介：林 航（1984-），男，中国船级社青岛分社工程师，A 级注册验船师。

大口径海底电缆的敷设及检验注意事项林 航，方 宁（1．中国船级社 青岛分社，山东 青岛 257000；2．山东广域科技有限责任公司，山东 东营 257000）摘 要：海底电缆从设计规模及船舶设备要求等方面较以前有了很大的不同，敷设技术也有了更高的要求和发展。

尤其随着海上风电设施近几年的快速发展，海底电缆的施工质量及风险控制已经越来越收到各方的重视，鉴于此，作者认为有必要结合自己的经历和经验对当前大口径海底电缆的最新敷设技术、常见问题和注意事项进行归纳总结，以期通过介绍和分析，达到大家相互交流、学习和借鉴的目的。

关键词：海底电缆；敷设；检验；常见问题；对策中图分类号：TE54 文献标识码：A 文章编号：1006-7973（2019）06-0083-02一、简介海底电缆是海上油气及海上风电系统重要的组成部分，在其生产中发挥着重要的作用。

海底电缆敷设质量的好坏对整个系统的寿命和效益产生重要影响。

近几年，随着海上风电设施的快速发展，大口径的海底电缆从敷设长度、比重、直径及接头制作等方面都比常规电缆敷设技术有了更高的要求。

二、基本参数常见的大口径海底电缆指海底光电复合缆单芯交联聚乙烯绝缘电力电缆，对于海上风电场设施，通常电缆额定电压达到220kV。

以某项目为例，其主要技术参数见表1。

表1 技术参数电缆规格（mm ²）外径（mm） 空气中重量（kg/m）最大允许牵引力（kN） 最大允许侧压力（kN/m） 安装时允许弯曲半径（mm）3×500248.4±3.0109.8544783726三、基本组成大口径海底电缆基本组成如下：1—阻水导体；2—导体屏蔽；3—绝缘；4—绝缘屏蔽；5—金属防水屏蔽层；6—塑料防腐保护层；7—填充；8—铠装垫层；9—单层金属铠装；10—电缆外被层；11—光单元。

海上风电项目海底电缆敷设流程及技术要点海上风电项目正逐渐成为可再生能源领域的重要发展方向。

这些项目需要大量的电力输送，因此海底电缆的敷设成为项目顺利进行的重要环节。

本文将详细介绍海上风电项目海底电缆敷设的流程及技术要点。

一、海上风电项目海底电缆敷设流程1. 前期准备：在正式进行海底电缆敷设之前，需要进行一系列的前期准备工作。

包括项目评估、方案设计、设备选型、施工计划制定等。

同时还需要办理相关的手续、取得必要的许可证和执照。

2. 海底勘测：在确定具体的敷设方案之前，需要进行海底勘测工作。

通过潜水员、水下机器人或声纳技术等手段，对海底地貌、海底沉积物、地形地貌、水流、海底生态等进行详细调查，为后续工作提供数据支持。

3. 终端站建设：海上风电项目通常会建设终端站，用于收集、转换和传输电力。

终端站通常位于离岸一段距离的海上。

在建设终端站时，需要考虑供电稳定性、设备可靠性、紧急维修等因素。

4. 电缆铺设：电缆是海上风电项目的关键组成部分，也是保障电力传输的主要通道。

电缆铺设通常采用海上敷设和海底沉贮两种方式。

海上敷设是指将电缆从陆地或者终端站铺设到风力发电设备的过程，而海底沉贮则是指将电缆从终端站直接沉入海底的过程。

在进行电缆敷设时，需要使用专业的敷设船只、潜水器材以及终端连接设备。

5. 电缆连接：在完成电缆敷设之后，需要进行电缆的连接工作。

通常会使用特殊的连接器将电缆末端连接到风力发电设备或终端站的相应设备上。

同时还需要进行电缆的绝缘、密封等处理，确保连接的可靠性和防水性。

6. 电缆测试：在完成电缆连接后，需要进行电缆的测试工作，以确保电缆正常工作。

电缆测试通常包括绝缘测试、导通测试、载流能力测试等。

只有通过了严格的测试，才能保证电力的可靠传输。

7. 运行维护：海上风电项目的海底电缆一旦敷设完毕，就需要进行日常的运行维护工作。

这包括定期巡检、故障排除、维修维护等工作。

同时还需要建立起完善的巡检、维护记录体系，以便及时发现和解决潜在问题。

海底电缆操作方法
海底电缆的操作方法主要包括以下几个步骤：
1. 布置海底电缆：将电缆的一端连接到岸边设备或海岸站，并通过特殊的船只或潜水员将电缆低于水面沉入海底。

通常会使用钢缆、浮球等工具来帮助控制和降低电缆的沉入速度。

2. 安装和保护电缆：在电缆布置的过程中，可以使用各种保护器和装置来确保电缆在水下环境中的安全，例如海底电缆护套、海底电缆保护管等。

3. 连接电缆：一旦电缆布置到位，需要对电缆进行连接。

连接电缆需要特殊的设备和技术，并确保连接处的电缆不受损。

4. 测试和验证：连接完成后，需要对整个电缆系统进行测试和验证，以确保电缆的完整性和功能。

这些测试可以包括电缆的电气测试、信号测试、阻抗测试等。

5. 运行和维护：一旦电缆系统正常运行，需要定期进行维护和检查，以确保电缆的稳定性和可靠性。

维护工作可以包括巡视和检修电缆、检查电缆保护装置、排除故障等。

需要注意的是，海底电缆操作需要专业的设备、技术和人员，并且在操作过程中需要考虑到海洋环境的复杂性和不确定性。

水下的电缆敷设方法
1）水下电缆路径的选择，应满足电缆不易受机械性损伤、能实施可靠防护、敷设作业方便、经济合理等要求，且应符合下列规定：
1.电缆宜敷设在河床稳定、流速较缓、岸边不易被冲刷、海底无石山或沉船等障碍、少有沉锚和拖网渔船活动的水域。

2.电缆不宜敷设在码头、渡口、水工构筑物附近、且不宜敷设在疏浚挖泥区和规划筑港地带。

2）水下电缆不得悬空于水中，应埋置于水底。

在通航水道等需防范外部机械力损伤的水域，电缆应埋置于水底适当深度的沟槽中，并应加以稳固覆盖保护；浅水区埋深不宜小于0.5m，深水航道的埋深不宜小于2m。

3）水下电缆严禁交叉、重叠。

相邻的电缆应保持足够的安全间距，且应符合下列规定：
1.主航道内，电缆间距不宜小于平均最大水深的1.2倍。

引至岸边间距可适当缩小。

2.在非通航的流速未超过1m/s的小河中，同回路单芯电缆间距不得小于0.5m，不同回路电缆间距不得小于5m。

3.除上述情况外，应按水的流速和电缆埋深等因素确定。

4）水下的电缆与工业管道之间的水平距离，电气设计在线教学狄老师；不宜小于50m；受条件限制时，不得小于15m。

5）水下电缆引至岸上的区段，应采取适合敷设条件的防护措施，且应符合下列规定：
1.岸边稳定时，应采用保护管、沟槽敷设电缆，必要时可设置工作井连接，管沟
下端宜置于最低水位下不小于1m处。

2.岸边未稳定时，宜采取迂回形式敷设以预留适当备用长度的电缆。

6）水下电缆的两岸，应设置醒目的警告标志。

海边电缆敷设要点一、选材与保护1. 选用具有优良耐候性和耐腐蚀性的电缆材料，以应对海边潮湿腐蚀的环境。

2. 在电缆外层增加保护层，如聚乙烯或聚氨酯，以提高电缆的抗水、抗腐蚀能力。

3. 选择合适的电缆尺寸和绝缘材料，确保电缆在长期海边使用中的安全可靠性。

二、敷设路径选择1. 在进行电缆敷设前，需进行详细的地理勘测和海底地质勘察，确定最佳敷设路径。

2. 避免敷设于有潮汐、强水流或波浪冲击的区域，以减少电缆受损的风险。

3. 考虑到海底地质的复杂性，选择稳定的海底地形进行电缆敷设，避免可能的滑坡或地震影响。

三、敷设方式与工艺1. 选择合适的敷设方式，如挖沟敷设、铺设管道或直接铺设在海底。

2. 在敷设过程中，要确保电缆的弯曲半径不小于规定的最小值，以避免电缆断裂或损坏。

3. 在挖沟敷设时，要合理控制挖沟的深度和宽度，确保电缆埋设在足够的保护层下。

4. 在管道敷设时，要确保管道的牢固性和防水性，以保护电缆免受外界侵蚀。

四、连接与维护1. 采用可靠的连接方式，如焊接或用绝缘套管连接，确保电缆的连接牢固和防水。

2. 在连接处加装防水套管和绝缘胶带，以增强连接点的密封性和耐水性。

3. 定期检查电缆连接处的绝缘状态，并进行必要的维护和修复，以确保电缆的正常运行。

五、防护措施1. 对于暴露在水面以上的电缆段，应设置防护屏障或护套，以防止碰撞或外力损伤。

2. 在电缆敷设路径周围设置告示牌或浮标，提醒船只和渔民注意避让，减少电缆受损的风险。

3. 对于海底电缆，可以采用石块或混凝土块进行覆盖，以增加电缆的保护层厚度和稳定性。

六、监测与维修1. 安装监测设备，定期对电缆敷设路径进行巡检，及时发现并修复潜在故障点。

2. 在电缆敷设后，实施定期巡检和维护计划，包括检查电缆的绝缘状态、连接点的密封性和保护层的完整性。

3. 对于发现的故障或损坏，及时进行维修或更换，以确保电缆的正常运行和使用寿命。

七、环境保护与安全1. 在进行电缆敷设前，需进行环境影响评估，并制定相应的环境保护方案。

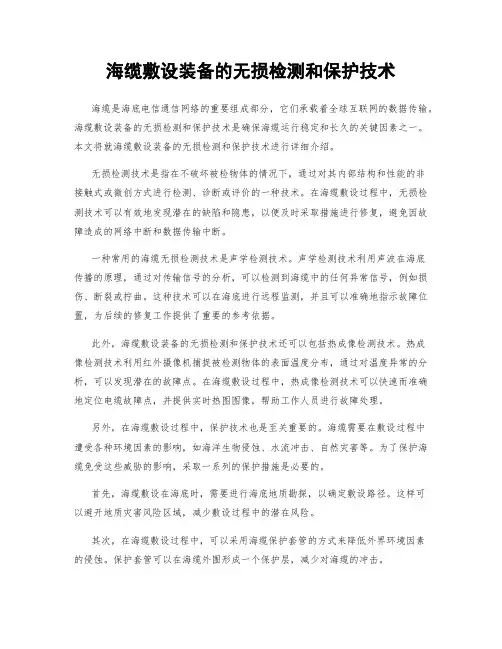

海缆敷设装备的无损检测和保护技术海缆是海底电信通信网络的重要组成部分，它们承载着全球互联网的数据传输。

海缆敷设装备的无损检测和保护技术是确保海缆运行稳定和长久的关键因素之一。

本文将就海缆敷设装备的无损检测和保护技术进行详细介绍。

无损检测技术是指在不破坏被检物体的情况下，通过对其内部结构和性能的非接触式或微创方式进行检测、诊断或评价的一种技术。

在海缆敷设过程中，无损检测技术可以有效地发现潜在的缺陷和隐患，以便及时采取措施进行修复，避免因故障造成的网络中断和数据传输中断。

一种常用的海缆无损检测技术是声学检测技术。

声学检测技术利用声波在海底传播的原理，通过对传输信号的分析，可以检测到海缆中的任何异常信号，例如损伤、断裂或拧曲。

这种技术可以在海底进行远程监测，并且可以准确地指示故障位置，为后续的修复工作提供了重要的参考依据。

此外，海缆敷设装备的无损检测和保护技术还可以包括热成像检测技术。

热成像检测技术利用红外摄像机捕捉被检测物体的表面温度分布，通过对温度异常的分析，可以发现潜在的故障点。

在海缆敷设过程中，热成像检测技术可以快速而准确地定位电缆故障点，并提供实时热图图像，帮助工作人员进行故障处理。

另外，在海缆敷设过程中，保护技术也是至关重要的。

海缆需要在敷设过程中遭受各种环境因素的影响，如海洋生物侵蚀、水流冲击、自然灾害等。

为了保护海缆免受这些威胁的影响，采取一系列的保护措施是必要的。

首先，海缆敷设在海底时，需要进行海底地质勘探，以确定敷设路径。

这样可以避开地质灾害风险区域，减少敷设过程中的潜在风险。

其次，在海缆敷设过程中，可以采用海缆保护套管的方式来降低外界环境因素的侵蚀。

保护套管可以在海缆外围形成一个保护层，减少对海缆的冲击。

此外，在敷设完成后，还需要进行定期的巡检和维护工作。

巡检可以通过无人机等技术手段进行，发现潜在的问题，并及时采取措施进行修复。

最后，监测和保护技术的发展也是保障海缆敷设装备无损检测和保护技术的重要因素。

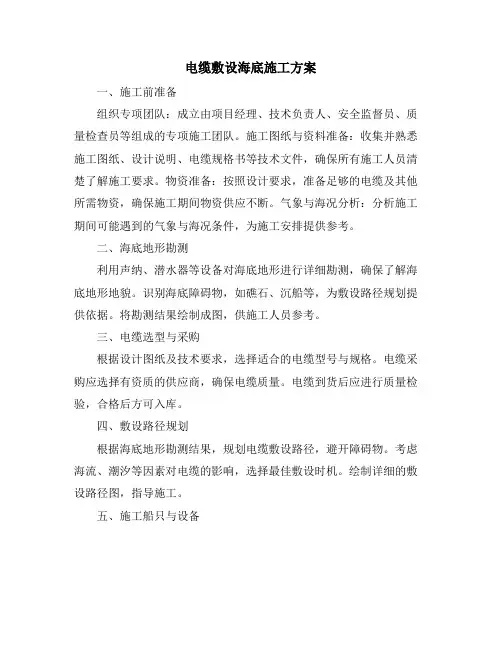

电缆敷设海底施工方案一、施工前准备组织专项团队：成立由项目经理、技术负责人、安全监督员、质量检查员等组成的专项施工团队。

施工图纸与资料准备：收集并熟悉施工图纸、设计说明、电缆规格书等技术文件，确保所有施工人员清楚了解施工要求。

物资准备：按照设计要求，准备足够的电缆及其他所需物资，确保施工期间物资供应不断。

气象与海况分析：分析施工期间可能遇到的气象与海况条件，为施工安排提供参考。

二、海底地形勘测利用声纳、潜水器等设备对海底地形进行详细勘测，确保了解海底地形地貌。

识别海底障碍物，如礁石、沉船等，为敷设路径规划提供依据。

将勘测结果绘制成图，供施工人员参考。

三、电缆选型与采购根据设计图纸及技术要求，选择适合的电缆型号与规格。

电缆采购应选择有资质的供应商，确保电缆质量。

电缆到货后应进行质量检验，合格后方可入库。

四、敷设路径规划根据海底地形勘测结果，规划电缆敷设路径，避开障碍物。

考虑海流、潮汐等因素对电缆的影响，选择最佳敷设时机。

绘制详细的敷设路径图，指导施工。

五、施工船只与设备选择满足施工要求的船只，如具备足够动力、稳定性好的船只。

配备专业的电缆敷设设备，如张力计、牵引机等。

确保所有设备在施工前进行充分的调试与检查，确保设备性能良好。

六、环境保护措施遵守国家及地方环保法规，采取环保措施，减少对海洋环境的影响。

施工期间，加强施工现场管理，防止垃圾、油污等污染物进入海洋。

施工结束后，进行环境恢复工作，确保海洋环境不受损害。

七、安全作业规范制定详细的安全作业规范，确保施工人员严格遵守。

对施工人员进行安全培训，提高他们的安全意识和自我保护能力。

施工现场设置安全警示标志，确保安全施工。

八、应急预案制定针对可能出现的突发情况，制定应急预案，包括海上救援、设备故障处理等内容。

组织应急演练，提高应对突发情况的能力。

与当地海事、环保等部门保持联系，确保在需要时能得到及时援助。

以上是电缆敷设海底施工方案的主要内容，实际施工中还需根据具体情况进行调整与优化，确保施工顺利进行。
