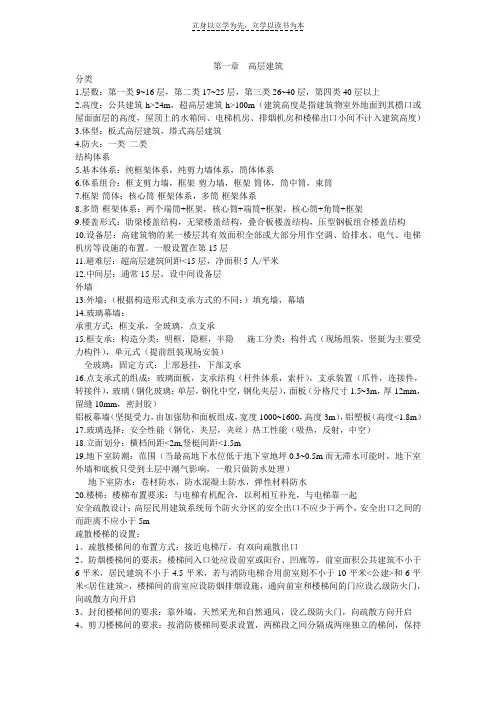

第一章高层建筑构造一、高层建筑概况（一）P6 1.1.2高层建筑的分类1．高层建筑按照层数高度分类（1）联合国的高层建筑高度分类：①9~16层最高50m②17~25层最高75m③26~40层最高100m④40层以上即超高层建筑（2）我国对高层建筑的规定：①10层及以上居住建筑和建筑高度超过24m（消防车可到达）的公共建筑为高层建筑。
②对于民用建筑：10层及以上或超过28m③不论民用过公共：超过100m时即为超高层建筑④建筑高度：室外地面到檐口或屋面面层高度，屋顶水箱、电梯机房、楼梯出口小间不计入建筑高度。
2．按功能要求分类（1）办公楼（2）住宅（3）旅馆（4）商住楼（5）综合楼（6）科研楼（7）档案楼（8）电力调度楼3．按体形分类（1）板式（2）塔式4．按防火要求（1）一类：19层及以上住宅（2）二类：10~18层住宅二、高层建筑结构与造型（一）按材料划分1．砌体结构2．钢筋混凝土结构3．钢结构4．钢-混凝土混合结构（二）结构体系1．结构受力特征2．结构体系分类（1）纯框架体系（2）纯剪力墙体系（3）筒体体系（4）体系组合①框支剪力墙：上部剪力墙，下部框架；适用于高层旅馆、综合楼、商场。
②框架剪力墙：框架体系基础上曾设纵横剪力墙；适用于宾馆③框架筒体体系：内筒外框架；办公楼大厦；广东国际大厦主楼④筒中筒：两个及以上筒体内外嵌套；⑤束筒：两个及以上框筒并列；希尔斯大厦三、高层建筑楼盖构造（一）P22 1.3.1高层建筑楼盖结构形式1．肋梁楼盖结构：（1）由主次梁、楼板组成，楼板可单向也可双向板，通长现浇。
（2）普通混凝土密肋楼盖跨度＜9m，预应力＜12m2．无梁楼盖结构（1）有柱帽跨度不宜＞9m，无柱帽跨度不宜＞73．叠合板楼盖结构4．压型钢板组合楼盖结构（二）压型钢板组合楼盖1．根据受力特点，压型钢板-现浇混凝土组合楼盖有（1）压型钢板起受拉钢筋作用，与混凝土组合一起共同工作组合板；（2）压型钢板仅作为现浇混凝土时用的永久性模版的非组合楼板；2．压型钢板组合楼板连接构造（1）依靠压型钢板的纵向波槽（2）压型钢板上压痕（3）焊接的横向钢筋（4）在任何情况下，均应设置端部锚固件3．跨度可达6m，具广泛适应性，总厚度不应小于90mm，混凝土面层不应小于50mm四、高层建筑设备层（一）设备层布置考虑方面1．合理利用建筑空间：在地下室或顶层2．满足设备布置要求：最下，最上，中间层适合放置什么3．与结构布置相结合：置于结构转换层、加强层等特殊楼层4．与避难层相结合：（二）中间设备层特点：1．地板结构承载能力比标准层大2．施工时预留孔洞，考虑防水防震3．防火要求上，设备竖井应处理层间分隔4．标准层中插入设备层会增加施工难度五、高层建筑外墙构造（一）高层建筑外墙特点：面积约为总建筑面积的20~30%，花费占总造价的30~35%，（二）高层建筑外墙类型：1．填充墙2．幕墙：以板材形式悬挂于主体结构上的外墙。
（三）P28 1.5.3 玻璃幕墙1．玻璃幕墙分类（1）承重方式不同分为：框支承玻璃幕墙、全玻幕墙、点支撑玻璃幕墙；（2）框支玻璃幕墙：玻璃面板周边，由金属框架支承的玻璃幕墙；①按构造方式分为：1）明框2）隐框3）半隐框P33安装图②按安装施工方法分为：1）构件式玻璃幕墙2）单元式玻璃幕墙2．构件式玻璃幕墙构造（1）金属框的断面与连接方式①金属框常用断面形式②竖梃与楼板的链接；竖梃与楼板间隙100mm左右③竖梃与竖梃的链接：间隙15~20mm，解决热胀冷缩，为了防水，还需用密封胶嵌缝（2）玻璃的选择与镶嵌①玻璃的种类、性能与选择1）热工性能：吸热玻璃、反射玻璃、中空玻璃2）安全性能：钢化玻璃、夹层玻璃、夹丝玻璃②明框幕墙的玻璃安装③隐框幕墙的玻璃板块1）压块连接2）挂钩连接④P33安装图（3）立面划分①竖梃：间距不超过1.5m②横档：间距不超过2m（4）玻璃幕墙的内衬墙和细部构造①内衬墙②防火③排冷凝水3．单元式玻璃幕墙构造（1）幕墙定型单元（2）幕墙立面划分（3）幕墙版安装与固定4．无框式玻璃幕墙构造（1）上部悬挂式（2）下部支承式5．点支承玻璃幕墙构造（1）组成：①玻璃面板1）必须采用钢化玻璃2）夹层和中空玻璃内外片玻璃厚度差值不宜大于2mm3）拼接时要留至少10mm间隙，并填入耐候密封胶②点支承装置1）爪件2）连接件：以螺栓方式固定玻璃面板，通过螺栓与爪件连接；3）转接件：爪件通过转接件与支承结构连，一端与支承结构“焊接”，另一端通过内螺纹与爪件“套接”③支承结构：1）杆件体系a．钢桁架b．钢立柱2）索杆体系a．钢拉索b．钢拉杆c．自平衡索桁架（2）五种支撑结构示意 P42 图（3）连接件示意 P43 图（四）铝板幕墙1．铝板幕墙材料及类型（1）蜂窝铝板（2）单层铝板幕墙（3）铝塑复合板幕墙六、高层建筑地下室构造（一）地下室防潮（二）地下室防水1．卷材防水P48图1-65（1）外防水：将卷材设在地下室外墙外侧（2）内防水：将卷材设在地下室外墙内侧2．混凝土防水（1）普通防水混凝土（2）外加剂混凝土3．弹性材料防水七、高层建筑的楼梯、电梯和防火要求（一）楼梯的布置1．布置要求2．安全疏散设计 P50 表1-63．疏散楼梯的设置（1）疏散楼梯间布置方式①接近电梯厅②有双向疏散出口（2）防烟楼梯间要求①楼梯间入口处，设置前室或阳台、凹廊等②前室面积：1）公共建筑：≥6㎡2）居住建筑：≥4㎡3）与消防电梯合用前室则：≥10㎡（公建）和≥6㎡（居住建筑）（3）封闭楼梯间的要求①高度不超过32m的二类高层……②楼梯间乙级防火门，向疏散方开启。
（4）剪刀楼梯间要求①按防烟楼梯间要求设置，且各自独立；②高层旅馆办公楼等，每层两个防烟室；③塔式高层可设一个防烟前室，两楼梯间分别设加压送风系统。
（二）电梯1．电梯及电梯厅布置（1）布置原则①适当集中②分层分区③主通道与电梯厅分隔开④安全可靠，方便用户，其次经济（2）电梯厅位置（3）消防电梯设置2．电梯类型（1）使用性质分（2）行驶速度分第二章建筑装修构造装修材料：无机、有机；装修部位：外墙、内墙、地面、吊顶一、墙面装修构造P64（一）铺地式墙面1．天然石材墙面（1）种类（2）规格（3）安装前的准备工作（4）天然石材的安装①拴挂法②干挂法2．人造石材墙面（1）种类①预制水磨石板②人造大理石板（2）安装①拴挂法②粘贴法3．大型陶瓷饰面板（二）板材墙面1．木板墙面（1）木骨架①为防止板材受潮变形，先在墙上刷热沥青，干铺石油沥青油毡，防水。
（2）木板2．装饰板材墙面（1）装饰微薄木贴面（2）印刷木纹人造板（3）大漆建筑装饰版（4）玻璃钢装饰板（5）塑料贴面装饰版（6）聚酯装饰板（7）塑料中密度纤维板（8）聚氯乙烯塑料装饰版（9）纸面石膏板材（10）防火纸面石膏板3．金属板材墙面（1）骨架①材质：铝合金型材、型钢②规格：角钢、槽钢、V形轻金属墙筋、木方等（2）金属板材：①彩色涂层钢板②铝合金装饰版1）铝合金花纹板2）铝质浅花纹板3）铝及铝合金波纹板4）铝及铝合金压型板5）铝及铝合金冲孔版③金属板材的安装1）用螺钉拧到承重骨架上2）用特制的龙骨，将板条卡在特制的龙骨上二、地面装修构造（一）天然石材地面1．花岗石2．大理石3．碎拼大理石（二）硬木地面1．空铺木地面（1）组成：木龙骨、单层或双层木地板；（2）P78 空铺木地面图2．实铺木地面（1）P79 实铺木地板构造图三、吊顶装修构造（一）吊顶的作用与设计要求1．装饰美化2．满足照明要求3．满足声学要求4．满足设备安装、检修及封闭管线的要求5．防火要求6．城中要求7．吊顶做法应便于工业化施工，避免湿作业（二）吊顶的构造组成1．吊顶基层：（1）吊筋①材料：②连接方式：（2）龙骨①主龙骨（主格栅）：主要承重结构，其间距根据吊顶重量或是否上人而定，通长1m；②次龙骨（次格栅）：固定于面板，间距一般为300~500m。
③材料：木材、轻钢、铝合金等。

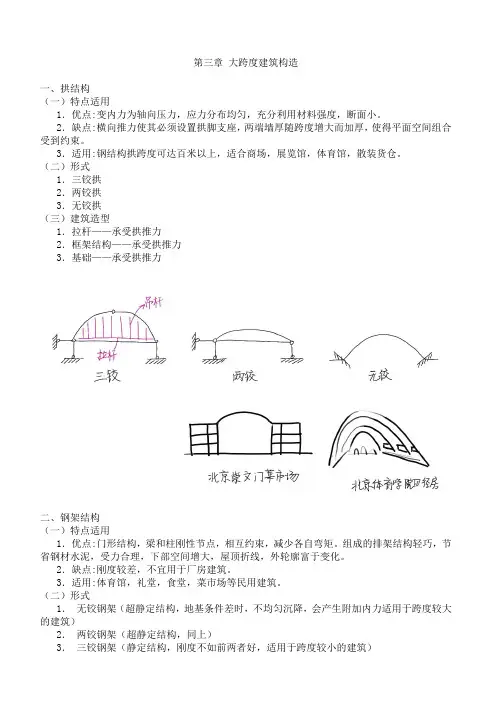

2．吊顶面层：（1）板材面层：①植物形板材1）胶合板2）纤维板3）刨花板4）细工木板②矿物型板材：1）石膏板2）矿棉装饰吸声板3）玻璃棉装饰吸声板4）轻质硅酸盐板③金属板材1）铝合金装饰版2）铝塑复合装饰版3）金属微孔吸声板（2）抹灰面层：属于湿作业，费工费时（三）吊顶的构造做法1．木基层吊顶构造2．金属基层吊顶构造（1）轻钢龙骨石膏板吊顶构造（2）铝合金龙骨矿棉板吊顶构造（3）金属板材吊顶构造（四）吊顶上其余构造1．灯具安装（1）吸顶灯（2）日光灯带（3）暗槽式反射照明2．空调送、回风口3．自动消防报警设备4．窗帘盒四、其他装修构造（一）保温门窗（二）隔声门窗1．P95 隔声窗（三）防火门窗1．防火门第三章大跨度建筑构造（见下页）第三章大跨度建筑构造一、拱结构（一）特点适用1．优点:变内力为轴向压力，应力分布均匀，充分利用材料强度，断面小。
2．缺点:横向推力使其必须设置拱脚支座，两端墙厚随跨度增大而加厚，使得平面空间组合受到约束。
3．适用:钢结构拱跨度可达百米以上，适合商场，展览馆，体育馆，散装货仓。
（二）形式1．三铰拱2．两铰拱3．无铰拱（三）建筑造型1．拉杆——承受拱推力2．框架结构——承受拱推力3．基础——承受拱推力二、钢架结构（一）特点适用1．优点:门形结构，梁和柱刚性节点，相互约束，减少各自弯矩。
组成的排架结构轻巧，节省钢材水泥，受力合理，下部空间增大，屋顶折线，外轮廓富于变化。
2．缺点:刚度较差，不宜用于厂房建筑。
3．适用:体育馆，礼堂，食堂，菜市场等民用建筑。
（二）形式1．无铰钢架（超静定结构，地基条件差时，不均匀沉降，会产生附加内力适用于跨度较大的建筑）2．两铰钢架（超静定结构，同上）3．三铰钢架（静定结构，刚度不如前两者好，适用于跨度较小的建筑）（三）建筑造型通常用钢筋混凝土建造，变断面，柱梁相交处断面最大，1． Y和L形2．柱子外直里斜，里直外斜3．对称式钢架，不对称式4．边侧带有挑跨，作为休息辅助空间三、桁架结构（一）特点适用1．优点:格构式，杆件与杆件铰接，内力为轴向力，分布均匀，2．缺点:3．适用:体育馆，影剧院，展览馆，食堂，菜场，商场；平面采用矩形或者方形（二）形式1．材料分（1）木材（2）钢材（3）钢筋混凝土2．桁架形式（1）三角形：适用于18M以内跨度（2）梯形：适用于18~36M，失高与跨度之比一般为f/L=1/8~1/6。
端部增大，降低了稳定性，增加了材料用量。
（3）拱形：适用于18~36M，失高与跨度之比一般为f/L=1/8~1/6，预应力到60M,呈抛物线，杆件内力均匀，材料少，一般刚货钢筋混凝土，（4）无斜腹杆式:适用于15~30M，上弦抛物线，受压；竖杆和下弦。
受拉力；用料经济，造型简介，便于制作，桁架之间铺设管道和检修方便。
