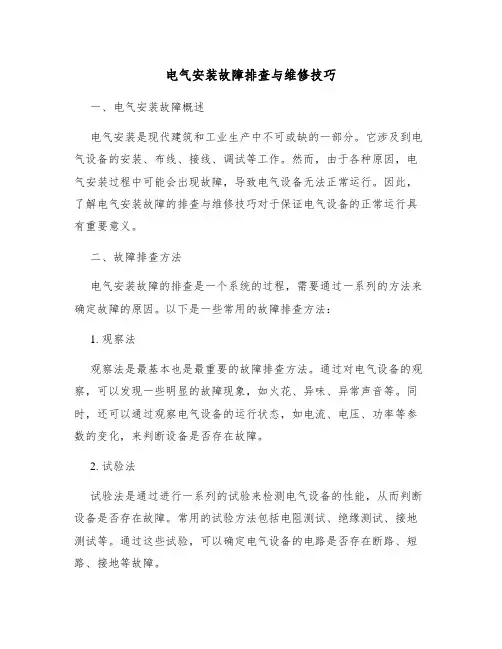

电气安装故障排查与维修技巧一、电气安装故障概述电气安装是现代建筑和工业生产中不可或缺的一部分。

它涉及到电气设备的安装、布线、接线、调试等工作。

然而，由于各种原因，电气安装过程中可能会出现故障，导致电气设备无法正常运行。

因此，了解电气安装故障的排查与维修技巧对于保证电气设备的正常运行具有重要意义。

二、故障排查方法电气安装故障的排查是一个系统的过程，需要通过一系列的方法来确定故障的原因。

以下是一些常用的故障排查方法：1. 观察法观察法是最基本也是最重要的故障排查方法。

通过对电气设备的观察，可以发现一些明显的故障现象，如火花、异味、异常声音等。

同时，还可以通过观察电气设备的运行状态，如电流、电压、功率等参数的变化，来判断设备是否存在故障。

2. 试验法试验法是通过进行一系列的试验来检测电气设备的性能，从而判断设备是否存在故障。

常用的试验方法包括电阻测试、绝缘测试、接地测试等。

通过这些试验，可以确定电气设备的电路是否存在断路、短路、接地等故障。

测量法是通过使用各种测量仪器来检测电气设备的性能参数，从而判断设备是否存在故障。

常用的测量参数包括电压、电流、功率、频率等。

通过这些参数的测量，可以确定电气设备的运行状态是否正常。

三、故障维修技巧确定故障原因后，接下来就是进行故障维修。

以下是一些常用的故障维修技巧：1. 更换元件对于一些损坏的电气元件，如开关、插座、电缆等，可以采取更换的方式进行维修。

在更换元件时，要注意选择与原设备相匹配的元件，并按照正确的接线方法进行接线。

2. 修复损坏线路对于损坏的线路，如断路、短路、接地等，可以采取修复的方式进行维修。

修复时，要注意使用合适的线材和连接器件，并按照正确的布线和接线方法进行操作。

3. 调整设备参数对于一些可以通过调整设备参数来解决故障的情况，可以采取调整的方式进行维修。

调整时，要注意按照设备的技术要求进行，避免超出设备的承受范围。

电气安装故障的排查与维修是一项复杂的工作，需要通过系统的故障排查方法和维修技巧来完成。

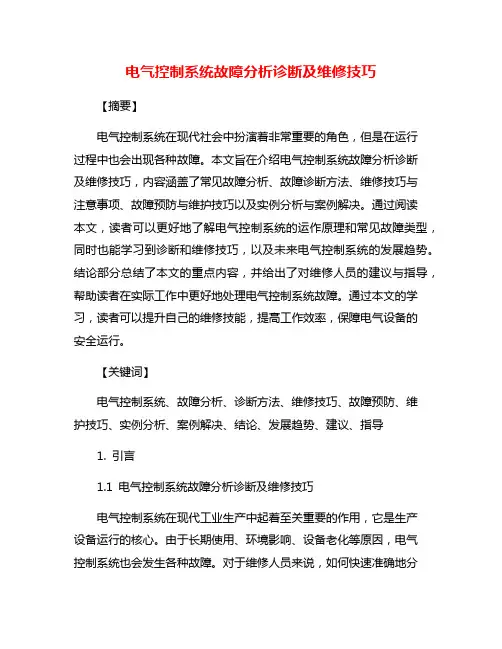

电气控制系统故障分析诊断及维修技巧【摘要】电气控制系统在现代社会中扮演着非常重要的角色，但是在运行过程中也会出现各种故障。

本文旨在介绍电气控制系统故障分析诊断及维修技巧，内容涵盖了常见故障分析、故障诊断方法、维修技巧与注意事项、故障预防与维护技巧以及实例分析与案例解决。

通过阅读本文，读者可以更好地了解电气控制系统的运作原理和常见故障类型，同时也能学习到诊断和维修技巧，以及未来电气控制系统的发展趋势。

结论部分总结了本文的重点内容，并给出了对维修人员的建议与指导，帮助读者在实际工作中更好地处理电气控制系统故障。

通过本文的学习，读者可以提升自己的维修技能，提高工作效率，保障电气设备的安全运行。

【关键词】电气控制系统、故障分析、诊断方法、维修技巧、故障预防、维护技巧、实例分析、案例解决、结论、发展趋势、建议、指导1. 引言1.1 电气控制系统故障分析诊断及维修技巧电气控制系统在现代工业生产中起着至关重要的作用，它是生产设备运行的核心。

由于长期使用、环境影响、设备老化等原因，电气控制系统也会发生各种故障。

对于维修人员来说，如何快速准确地分析和诊断电气控制系统的故障，修复设备，保证生产运行正常，是十分重要的技能。

本文旨在探讨电气控制系统故障分析、诊断及维修技巧，帮助维修人员更好地应对各种故障情况。

在我们将从以下几个方面展开讨论：我们将介绍常见的电气控制系统故障及其分析方法，帮助读者更好地了解故障的表现和原因；我们将分享一些故障诊断方法与技巧，让读者掌握有效的分析诊断技巧；接着，我们将介绍一些维修技巧和注意事项，帮助读者在维修过程中更加得心应手；我们还将讨论故障预防与维护技巧，帮助读者预防故障的发生；我们将通过实例分析与案例解决，让读者更加深入地了解电气控制系统故障的处理方法。

通过本文的学习，读者将能够掌握电气控制系统故障分析诊断及维修技巧，提升自己的维修能力，保障生产设备的正常运行。

的学习也将成为维修人员日常工作中不可或缺的技能。

编订：__________________审核：__________________单位：__________________电气控制线路故障的检查和分析方法(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8754-55 电气控制线路故障的检查和分析方法(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一个控制线路，它可以简单，也可以复杂。

但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。

每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。

然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。

电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。

常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。

一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。

1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。

在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。

电气检修与故障排除方法5篇第1篇示例：电气检修与故障排除方法一、前言在现代社会中，电气设备已经成为我们工作和生活中不可或缺的一部分。

由于各种原因，电气设备在运行中难免会出现故障，给我们的生活和工作带来诸多不便。

了解电气设备的检修和故障排除方法显得十分重要。

本文将从常见的电气设备故障出发，介绍电气检修与故障排除的方法，希望对读者有所帮助。

1. 电路无法正常通电当电路无法正常通电时，首先需要检查电源是否接通，电源开关是否正常，并且检查插座和电源线是否损坏。

如果以上都没有问题，那么可能是由于保险丝熔断或者触发器跳闸所致。

此时应及时更换保险丝或者重置触发器，保证电路正常通电。

2. 电气设备发出异常噪音当电气设备发出异常噪音时，说明设备可能存在故障。

可能的原因包括电机轴承损坏、传动链条松动或者风扇叶片变形。

此时应及时检查设备各部件，找出故障原因并及时进行维修或更换受损部件。

3. 电器过载引起短路当电器过载引起短路时，应立即切断电源，找出问题发生的位置。

可能的原因包括电路线路接触松动、电器线缆受潮等。

此时应尽早维修电路，避免由于短路引起的危险。

4. 电器温度过高当电器温度过高时，说明设备可能存在过载或者接触不良的问题。

此时应查明原因并及时处理。

可能的排除方法包括降低负载、改善通风条件等。

5. 电器漏电电器漏电是一种非常危险的情况，可能导致触电等严重后果。

当发现电器漏电时，应立即切断电源并找出漏电原因。

可能的排除方法包括更换漏电保护器、检查接线是否正确等。

1. 定期检查维护首要的方法是定期检查维护电气设备，确保设备运行正常。

定期检查可以事先发现可能存在的问题，并及时修复，避免故障发生。

2. 注意电气安全电气设备检修和故障排除过程中，必须时刻注意电气安全。

在进行检修工作时，应切断电源，采取必要的安全措施，确保自己和他人的安全。

3. 掌握基本知识进行电气设备检修和故障排除之前，必须掌握一定的电气知识，了解电路原理和设备结构。

文件编号：TP-AR-L9073In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________电气控制线路故障的检查和分析方法(正式版)电气控制线路故障的检查和分析方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一个控制线路，它可以简单，也可以复杂。

但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。

每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。

然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。

电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。

常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。

一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。

1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。

电气控制回路故障诊断及处理方法摘要：随着科技的发展，电力系统也发生了巨大的变化，电气控制线路也开始走进了人们的视线中。

与一些发达国家相比，我国的电气控制系统还比较落后，发展的速度也相对缓慢。

但是随着近几年我国对电气自动化控制的关注程度不断加大，电气控制系统发展速度有了明显的提高。

关键词：电气控制；电路；检查；维修；故障引言：电气自动化已经遍布人们生活的每一个方面，并且成为了人们生活中必不可少的一部分。

所以，查找电气故障原因是建立在故障问题的基础上，而找出故障的关键在于细心观察和发现问题。

电气控制因系统路线繁多，线路的铺设环境比较复杂是成为限制电气自动化发展的主要原因。

因此，要加强电气线路的控制尤为重要。

一、电气控制线路的定义电气控制系统称为电气设备二次控制回路。

不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。

电气控制回路系统是为了控制设备能够安全可靠的运行，并且由能实现某项控制的电器元件组合在一起，来实现对整个电气线路系统的控制，因此就被称为控制回路或二次回路。

它们由电源供电回路、信号回路、自锁及闭锁回路、保护回路以及自动与手动回路组成，组合在一起构成了整个电气控制的回路系统。

电气控制系统还具备自动控制、监视、测量及保护等功能。

二、电气控制线路故障的检修方法目前，电气控制线路故障出现的频率比较高，对于解决电气控制线路故障问题一般采用逻辑分析法、测量法、试验法以及调查分析法。

这几种方法都有各自的优点，电路维修工作人员也会根据自身能力和实际的工作情况，选择适当的检测方法。

（1）逻辑分析法。

首先弄清电路的型号、组成及功能。

例如输入信号是什么、输出信号是什么、什么元器件受令、什么元器件检测、什么元件执行、备部分在什么地方、操作方法有哪些等。

这样可以根据以往的经验，将系统按原理和结构分成几部分，再根据控制元件的型号（如接触器、时间继电器）大概分析其工作原理。

触头是否烧蚀、熔毁：线头是否松动、松脱：线圈是否发热、烧焦：熔体是否熔断，脱扣器是否脱扣：其他电气元件是否烧坏、发热、断线．导线连接螺钉是否松动，电动机的转速是否正常等。

电气控制电路故障的查找和排除方法摘要：在电气控制的过程中，经常会出现不同种类的电气故障，这要求我们对电路进行维修、检查以及排除故障。

文章提出了电气设备电路故障的查找方法和步骤，具体的检查技术和对常见故障的处理，通过案例具体问题具体分析，对相应的使用方法进行说明。

关键词：电气电路故障查找和排除方法中图分类号：tn108.7文献标识码： a 文章编号：出现电气故障的现象各种各样。

如：同种故障可能会有不一样的故障想象，不同种类的故障会有一样的故障想象，这类故障具有同一性和多样性，为查找电路故障带来困难。

然而，故障想象是查找电气故障的根本依据，因此对电路故障进行仔细检查和分析，从中找出原因，而对电路故障出现点的查找又有一定的规律可循。

一、对电气设备中的电路故障进行调查当电气控制的电路出现故障时，不可以盲目乱动，在检查维修前对相应的故障发生状况进行仔细的调查。

当寻找电路故障点有困难时，一般可以通过以下步骤进行，第一是望，看清电路的型号、组成和功能。

根据以往的经验对系统安装的原理和结构进行分析，再根据元件的型号分析它的工作原理。

然后对系统故障进行初步检查，其内容包括：系统外观有没有明显的损伤，各部分连线是否正常，控制内部系统的元件是否烧焦，导线是否松落等；第二是问，询问工作人员对故障发生前后电路和设备的运行状况，故障发生时的迹象等，例如有没有响声、火花、冒烟等；事故发生前后有无频繁的起动、正反转、过载等现象。

询问系统的主要功能、故障现象、内部结构、有无故障先兆等，经过询问，得到一些有用信息；第三是闻，听一下电路工作时有没有异常的工作响动，例如振动声、放电声等，用嗅觉器官感觉是否有烧焦的异味。

这对确定电力故障的范围十分有用；第四是听，在电气设备还能勉强运转但又不至于扩大故障的情况下，可以通过启动运行，倾听有无响动，如果有，尽快判断出响动的位置，同时快速关掉电源；第五是摸，在关掉电源后，快速检查线圈，接头等容易发热的部分，看温度是否正常；第六点切，即检查电路。

In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日电气控制线路故障的检查和分析方法简易版电气控制线路故障的检查和分析方法简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

一个控制线路，它可以简单，也可以复杂。

但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。

每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。

然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。

电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。

常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。

一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。

1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。

在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。

电气控制线路常见故障排查的方法电气控制线路在工业生产中起着重要的作用，但是由于使用时间长或者操作不当等原因，常常会出现故障。

本文将介绍几种电气控制线路常见的故障排查方法。

一、线路短路故障线路短路故障是指线路中两个或多个导体之间发生了直接接触，导致电流增大，引起保险丝熔断或电器损坏。

当发现线路出现短路故障时，应首先断开电源，并使用万用表检查线路的电阻值，找出短路部位。

然后修复或更换故障部位，重新接通电源，测试是否正常工作。

二、线路开路故障线路开路故障是指线路中某个导体与其他导体之间断开，导致电流无法通过，使电器无法正常工作。

当发现线路出现开路故障时，应使用万用表检查线路的电阻值，找出断路部位。

然后修复或更换故障部位，重新接通电源，测试是否正常工作。

三、电器运行不稳定故障电器运行不稳定故障是指电器在工作过程中出现抖动、停止或速度不稳定等现象。

当发现电器出现运行不稳定故障时，应检查电器的电源、电机、传动系统等部位是否正常。

同时，还应检查电器的控制线路是否存在短路、开路或接触不良等故障。

根据故障情况，进行逐一排查，定位并解决故障。

四、电气设备过载故障电气设备过载故障是指电气设备长时间工作或工作负荷过大，导致电气设备无法正常工作。

当发现电气设备出现过载故障时，应检查是否存在电路设计不合理或设备使用不当等原因。

同时，还应检查电气设备的散热系统是否正常，是否存在过热现象。

根据故障情况，进行逐一排查，解决故障。

五、电气设备接地故障电气设备接地故障是指电气设备的绝缘系统发生短路，导致电气设备无法正常工作。

当发现电气设备出现接地故障时，应首先断开电源，并使用万用表检查电气设备的绝缘阻值。

如果绝缘阻值低于规定值，则说明存在接地故障。

此时应及时修复或更换故障部位，重新接通电源，测试是否正常工作。

以上是几种电气控制线路常见的故障排查方法，希望对大家有所帮助。

在实际工作中，应按照规定的操作流程进行排查，确保操作安全，避免发生意外。

电气控制系统故障分析诊断及维修技巧电气控制系统是现代工业生产中不可或缺的一部分，它负责控制与监测设备的运行和工艺过程的实时控制，然而由于各种原因，电气控制系统可能会出现故障。

本文将介绍电气控制系统的故障分析、诊断及维修技巧。

一、故障现象的分析当电气控制系统出现故障时，首先需要进行故障现象的分析。

故障现象包括设备不能开启、设备不能停止、设备运行不正常等问题。

通过对故障现象的观察和记录，可以初步判断故障的类型和可能出现的原因。

设备不能开启可能是由于电源故障、控制模块故障或信号传输故障等造成的。

二、故障原因的排查根据故障现象的分析结果，可以进行相关原因的排查。

首先要检查设备的电源供电情况，确认电源是否正常工作。

然后可以检查控制模块和信号传输线路，包括检查控制模块是否存在短路、开路或损坏的情况，检查信号传输线路是否存在接触不良或损坏等。

三、仪器设备的运用在进行故障排查时，可以运用一些仪器设备来辅助分析。

可以使用万用表来测量电路中的电压、电流和电阻等数值，以判断电路是否正常。

还可以使用示波器来观察信号的波形，以判断信号传输的稳定性和波形是否正常。

还可以使用红外线热像仪来检测电气设备的温度分布，以判断是否存在过热现象。

四、故障诊断的方法针对不同的故障现象和排查结果，可以采用不同的故障诊断方法。

一种常用的方法是逐步排除法，即从最基本的电源供电开始排查，然后逐个排除故障可能存在的部件，直到找到故障原因。

另外还可以使用分离法，即将电路分成几个部分，逐个测试每个部分的工作情况，以确定存在故障的部分。

五、故障维修的技巧在进行故障维修时，需要注意以下几点技巧。

首先要对设备的维修手册和技术资料进行充分的研究和了解，以便在维修过程中参考。

其次要做好维修记录，包括故障现象、排查过程和维修措施等内容，以备日后参考。

维修人员要具备良好的电气基础知识和丰富的实践操作经验，以便能够准确判断和处理故障情况。

电气控制系统故障的分析、诊断及维修是一项复杂而关键的工作，需要进行故障现象的分析、故障原因的排查、仪器设备的运用、故障诊断的方法和故障维修的技巧。

电气控制电路的故障的查找和排除方法电气设备的故障是引起电力系统的原因，会使电力系统正常运行中断。

应对电气设备管理模式进行更深层次的探索，研究更加科学合理的电气设备管理模式，增强电气设备运行的可靠性，提高电力系统的稳定性，是很重要的。

本文将围绕电气控制电路故障的查找和排除方法进行讨论。

标签：电气；电路故障；查找；排除方法在电气控制的过程中，经常会出现各种各样的电气故障，这要求及时对电路进行维修、检查与排除故障。

电气设备电路故障的查找方法与步骤，具体的检查技术与对常见故障的处理，具体问题需要具体分析。

1.电气控制系统简介1.1概述电气控制系统一般被称为电气设备二次控制回路，不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。

1.2主要功能为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。

这些设备要有以下功能：（1）自动控制功能高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。

（2）保护功能电气设备与线路在运行过程中会发生故障，电流会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整的保护设备。

（3）监视功能电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。

（4）测量功能灯光和音响信号只能定性地表明设备的工作状态，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。

在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。

电气回路故障查找注意事项
电气回路故障查找是电气工程中非常重要的一部分，正确的查找方法可以帮助我们快速准确地解决问题。

在进行电气回路故障查找时，有一些注意事项需要特别注意：
1. 安全第一，在进行电气回路故障查找时，首先要确保自身和周围环境的安全。

必须戴好绝缘手套和其他防护用具，确保在电气工作时不会触电或发生其他意外。

2. 系统了解，在开始查找电气回路故障之前，需要对整个电气系统有一个清晰的了解，包括电路图、设备布局和工作原理等。

这有助于更快速地定位问题所在。

3. 仔细观察，在查找电气回路故障时，需要仔细观察设备和线路的连接情况，检查是否有烧坏、烟灰或其他异常现象，这有助于初步判断故障位置。

4. 使用测试工具，合适的测试工具是查找电气故障的关键，比如万用表、电压表、电流表等。

通过这些工具可以对电路的电压、电流进行测量，帮助确定故障位置。

5. 逐步排除法，在查找电气回路故障时，可以采用逐步排除法，从整个电路中逐步排除正常部分，最终确定故障位置。

6. 注意细节，在查找电气回路故障时，需要注意一些细节，比
如接线端子是否松动、绝缘是否破损、元件是否老化等，这些细节
可能是导致故障的原因。

7. 谨慎操作，在查找电气回路故障时，需要谨慎操作，避免因
为操作不当导致二次故障或者安全事故。

总的来说，电气回路故障查找需要我们综合运用电气知识、工
作经验和实际操作能力，同时要注重安全，细心观察，使用合适的
工具，才能更快速准确地解决问题。

希望以上内容能够帮助到你。

电气控制电路故障的查找和排除方法摘要：电路功能的变化一定伴随着电路参数的变化而变化，根据电路参数变化来对电路故障进行判断的这一过程，就是电气电路故障的诊断过程。

故障诊断诊断过程要从故障现象为着手点，通过一系列反反复复的测试，对故障进行分析与判断，从而逐步地找出故障。

电气电路故障的诊断技术就是以电气电路科技节点或者端口直接测量出来的信息为根据，从而对系统所出的状态进行系统地推断，来确定元件部分并预测故障的发生，从而来判断电气设备的优劣，并给予一些必要的维修提示。

针对于电气电路故障的诊断方法一般从两方面进行研究与分析，这两方面分别是模拟电路故障诊断以及数字电路故障诊断。

关键词：电气控制；电路故障；查找；排除方法前言：电路故障一般就是短路与断路还有正负极极性接反的问题，电路故障的存在会影响电路的正常工作，造成器件的损坏，严重的情况下对学员会造成一定的伤害。

在具体的工作车间的电路的故障还是比较难检查的，因为，所有的电路都是包裹在厚厚的操作机器中，要想找到电路故障的根源，还得对操作机器进行一定的清理，但有的机器是不能动的，所以就要在带有机器的情况下进行暗箱检察。

在检查与排除时，首先要对电路中容易出现的问题有所了解，并且要十分清楚每一种电路所表现的明显现象，这样才能让电路故障检查与排除的工作顺利进行。

1电气电路常见的故障分析电气电路故障较为繁多，原因复杂，一般表现为稳定压为电压输出或者不能调整电压等。

放大电路缺少信号和波形，或者放大电路有输入信号但无输出波形。

故障的发生是电气电路运行中不可避免的一个工作状况，故障产生的原因较多，有些故障是多种因素相互作用形成的。

如设计错误引发的故障，晶体管的选择和电源配合不当等。

有些故障是各种信号干扰引起的，如接地处理不当、直流电源滤波不佳或者是感应干扰等。

电气电路故障的检测方法可以建立电路结构模型，测量电路的输出等信息，分析器件中的参数值，找到故障。

如 AMARAL 等在检测串联等效电阻的故障时对电流的输出和输入值进行分析，确定故障的原因。

电气控制线路故障排除方法电气控制线路故障排除是在工业生产过程中经常需要进行的工作。

在实际工作中，由于各种原因可能出现电气控制线路故障，对于这些故障出现的原因和解决方法，掌握必要的电气知识和故障排除方法是非常重要的，本文将为大家介绍几种常见的电气控制线路故障排除方法。

一、测量电路参数电气控制系统的故障通常会导致它的一些电气参数偏离正常。

因此，进行电路参数测量可以有效地确定电路异常的地方。

电路参数包括电压、电流、电阻、电容、电感等。

对于电流测量，首先需要确定电流测量的范围和电流表的类型和量程。

对于电压测量，需要确定测量电源的电压和负载端的电压。

在电路参数测量时，需要注意测量安全，避免发生电击和短路等危险。

二、检查电气元器件对于电气控制系统的故障排除，检查电气元器件是非常重要的。

电气元器件包括断路器、继电器、开关、接触器、变压器、电容器、电感器等。

检查元器件时需要注意安全，要确保电源已经关闭，电路已经断开后再进行检查。

同时，在检查前，需要先了解各个元器件的参数、型号和连接方式，以便更好地判断是否已经发生故障。

三、检查电气连接电路的连接也是出现故障的普遍原因，因此，在进行电气控制线路故障排除时，检查电路连接也是必不可少的。

检查电路连接时应仔细检查各个连接点之间的线路和接头是否松动、腐蚀或烧坏等。

同时，还要检查线路的颜色是否正确、线路的电压、电流、频率和相序等参数是否符合规定。

四、检查控制信号控制信号是电气控制系统中非常重要的一部分，在出现故障时也需要进行检查。

控制信号通常包括电源、信号线、控制器和执行器等部分。

当出现控制信号故障时，需要从信号源以及信号的传输和接收端依次检查，找出信号异常的地方。

同时，需要检查控制信号的频率、大小以及正负极性等参数，以便更好地判断是否发生故障。

五、使用故障排除工具在排除电气控制故障时，使用专门的故障排除工具也是非常必要的。

常见的故障排除工具包括万用表、示波器、电源供电器、信号发生器和逆变器等。

电气控制故障排查方法本方法为使工作人员在面对电气控制类故障时，方便操作排查而制定。

巡查工作人员在遇到暂时无法解决的问题时，不可盲目操作，当遇到电控柜内有异常响动或柜内局部有电火花等现象时，应立即断电，检查各之路断路器的状态，并联系电气人员进行处理，禁止任何带电作业，以免对人身安全造成影响。

在巡查时，常见的故障问题如下：（一）循环泵电机故障（包括1#/2#循环泵）1.故障现象：在循环泵开关调到相应手动/自动档位的情况下循环泵电机不转动。

2.故障可能原因分析及排查、解决方法：a.打开循环泵电机接线盒（切记在电路合闸后注意安全，身体不要触碰接线端）；b.将循环泵相对应的断路器闭合，并将循环泵开关调到相应档位；c.用万用表的交流电压档（V～）测量电机接线端电压U ab、U ac、U bc的电压，正常情况下为380V左右，若读数为0，则初步认为是回路断路器或接触器故障；若三相中有任意一相或两相读数为零，则初步判断为缺相故障（造成原因有可能电源进线端缺相——如此便要测量线路总开关处的线电压；也有可能是回路中断路器或接触器某一相的接线端未接牢固——如此便要对回路中每个断路器或接触器逐一进行相电压测量来进行排查）；若电机接线盒处读数正常则可初步认为是电机故障，在这种情况下，建议在断开电路总开关后再次对电机进行三相绕组阻值测量，观察三相绕组阻值是否平衡（相近），若某一相阻值与其他两相相差较大则表示该相故障（可能是该相烧毁或漆包线脱落导致短接）。

备注：供水泵的故障排查及解决方法同理。

（二）电机保护器故障1.故障现象：循环泵工频运行时，电路接通一段时间后电机保护器工作指示灯不亮且无电流示数或电流示数异常。

2.故障可能原因分析及排查、解决方法：a.闭合故障电机保护器所在的回路，将相对应的泵打到手动档；b.用万用表测量电机保护器工作电压两端的电压（正常情况下读数为220V左右），若读数为零，则考虑对时间继电器的线圈用万用表进行电压及绕组阻值测量，相应方法可参照“故障（一）中的c项电机绕组端电压及阻值的测量方法”；若读数正常且电机保护器工作指示灯不亮，则考虑更换电机保护器。
