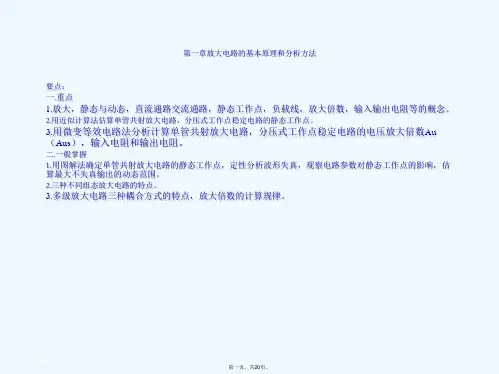

放大电路的微变等效电路分析法

微变等效电路法分析放⼤电路微变等效电路法分析放⼤电路本⽂介绍的定义⼀、简化的h参数微变等效电路⼆、微变等效电路法应⽤本⽂介绍的定义微变等效电路法、h参数微变等效电路、单管共射放⼤电路的微变等效电路、Rbe近似估算、微变等效电路法应⽤。

⼀、简化的h参数微变等效电路微变等效电路法：在信号变化范围很⼩的情况下，三极管电压、电流之间的关系基本是线性的。

此时，可以将⼆极管的输⼊、输出特性曲线近似地视为直线。

⽤⼀个线性电路来等效⾮线性的三极管。

这样的电路称为三极管的微变等效电路。

微变等效电路法⽤于电路的动态分析。

如上图所⽰，对于输⼊特性曲线(a)，可⽤等效电阻表⽰Ube变化量和Ib变化量之间的关系。

对于上图输出特性曲线(b)，Q点附近特性曲线基本上是⽔平的，可以⽤⼀个⼤⼩为βIb的恒流源来代替三极管。

这个电流源是⼀个受控电流源，体现了基极电流ib对集电极电流ic的控制作⽤。

最终得到下图(b)的微变等效电路，称为简化的h参数(混合参数)微变等效电路，因为忽略了Uce对Ic的影响，忽略了Uce对输⼊特性的影响。

但是由于忽略这些影响带来的误差⼩，所以简化的h参数微变等效电路⾜以应对⼯程计算。

单管共射放⼤电路的微变等效电路：⾸先⽤上图b的等效电路代替三极管，然后画其他部分的交流通路。

Ui、Uo、Ib、Ic上⾯有个点，表⽰输⼊电压、输出电压、基极电流、集电极电流的正弦相量。

⼀些公式如下，Au是单管共射放⼤电路的电压放⼤倍数。

Rbe近似估算：Rbe由三部分组成，基区体电阻、基射之间的结电阻、发射区体电阻。

流过PN结的电流Ie与PN两端电压Ube之间的关系：Is是反向饱和电流；Ut温度电压当量，常温等于26mv；⼯作在放⼤区发射结正向偏置，Ube⼤于0.1 。

由于上式括号⾥⾯左边的数远⼤于1，可以简化：对Ube求导，得到Rbe的倒数，那么就可以得到Rbe的值，⽽且在静态⼯作点附近⼀个⽐较⼩的变化范围内，Ie约等于Ieq，那么Reb表⽰如下。

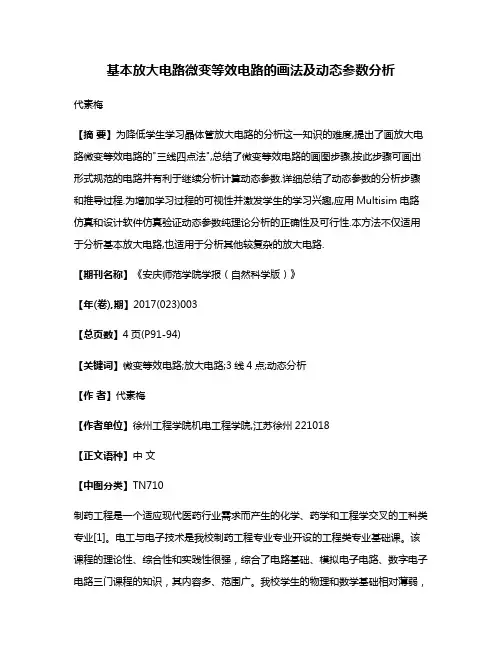

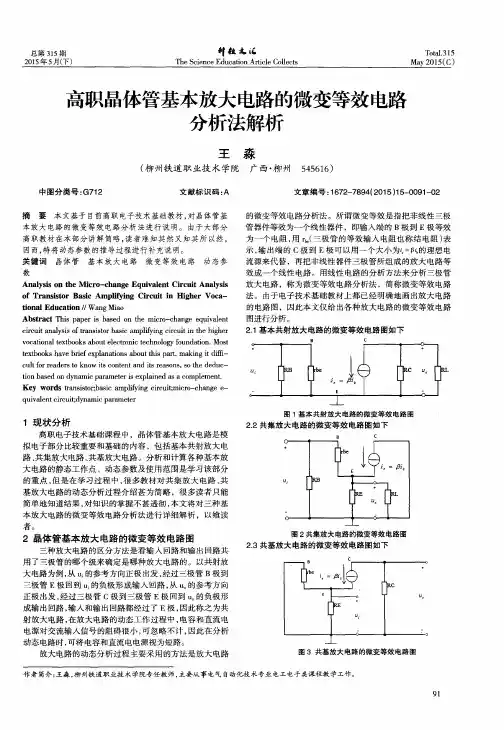

基本放大电路微变等效电路的画法及动态参数分析代素梅【摘要】为降低学生学习晶体管放大电路的分析这一知识的难度,提出了画放大电路微变等效电路的"三线四点法",总结了微变等效电路的画图步骤,按此步骤可画出形式规范的电路并有利于继续分析计算动态参数.详细总结了动态参数的分析步骤和推导过程.为增加学习过程的可视性并激发学生的学习兴趣,应用Multisim电路仿真和设计软件仿真验证动态参数纯理论分析的正确性及可行性.本方法不仅适用于分析基本放大电路,也适用于分析其他较复杂的放大电路.【期刊名称】《安庆师范学院学报（自然科学版）》【年(卷),期】2017(023)003【总页数】4页(P91-94)【关键词】微变等效电路;放大电路;3线4点;动态分析【作者】代素梅【作者单位】徐州工程学院机电工程学院,江苏徐州221018【正文语种】中文【中图分类】TN710制药工程是一个适应现代医药行业需求而产生的化学、药学和工程学交叉的工科类专业[1]。

电工与电子技术是我校制药工程专业专业开设的工程类专业基础课。

该课程的理论性、综合性和实践性很强，综合了电路基础、模拟电子电路、数字电子电路三门课程的知识，其内容多、范围广。

我校学生的物理和数学基础相对薄弱，且课时较少，学生普遍认为学习难度大[2]。

在该课程的教学中，基本放大电路分析是模拟电子部分比较重要和基础的内容，也是学生学习的难点，包括共射放大电路、共集放大电路和共基放大电路等3种基本放大电路。

微变等效电路法是对放大电路进行动态分析最常用的方法，由基本放大电路画出所对应的微变等效电路是很关键的环节，然后依据微变等效电路计算3个动态参数：电压放大倍数Au、输入电阻ri和输出电阻ro。

很多教材对基本放大电路微变等效电路的画法和动态参数公式的推导过程遵循的基本原则[3]是将放大电路中的所有电容和直流电源的电动势对交流信号短路，晶体管用交流小信号电路模型代替；动态参数根据定义求出，且中间推导过程简单[4-5]，甚至只给出最后结果。

共发射极放大电路的微变等效电路一、概述1.1 研究背景共发射极放大电路是一种常见的电子放大电路，通过控制输入信号的变化来实现电压放大的功能。

而对于共发射极放大电路的微变等效电路的研究，则是为了更好地理解和应用这一电路，提高其性能和稳定性。

1.2 研究意义研究共发射极放大电路的微变等效电路，有助于深入了解其内部工作原理，便于电路设计和优化，提高电路的性能和稳定性，同时也有利于电子工程师的理论学习和实际工程应用。

二、共发射极放大电路的基本原理2.1 共发射极放大电路的结构共发射极放大电路由晶体管、电阻、电容等元件组成，其输入信号通过电容耦合到晶体管的基极，控制晶体管的导通和截止，从而实现对输入信号的放大。

2.2 共发射极放大电路的工作特性共发射极放大电路在放大电压的也具有一定的电流放大功能，其工作特性受到外部电路参数的影响，如负载电阻、电容等。

三、共发射极放大电路的微变等效电路模型3.1 微变等效电路的概念微变等效电路是指在电路分析和设计中，将原始电路按照一定规则抽象成简化的等效电路模型，用于分析电路的小信号响应和频率特性。

3.2 共发射极放大电路的微变等效电路模型对于共发射极放大电路，可以将其抽象成微变等效电路模型，包括输入等效电阻、输出等效电阻、电压增益等参数，便于分析和设计。

四、共发射极放大电路的微变等效电路分析4.1 输入等效电阻共发射极放大电路的输入等效电阻是指在电路的输入端等效看到的电阻，它受到晶体管的导通和截止状态的影响，可以通过微变等效电路模型进行分析和计算。

4.2 输出等效电阻共发射极放大电路的输出等效电阻是指在电路的输出端等效看到的电阻，它受到负载电阻的影响，同样可以通过微变等效电路模型进行分析和计算。

4.3 电压增益电压增益是指共发射极放大电路输出电压与输入电压之间的增益关系，也可以通过微变等效电路模型进行分析和计算。

五、共发射极放大电路的微变等效电路应用5.1 电路设计优化通过微变等效电路模型的分析，可以对共发射极放大电路进行设计优化，使其在特定的工作条件下达到最佳的性能指标。
