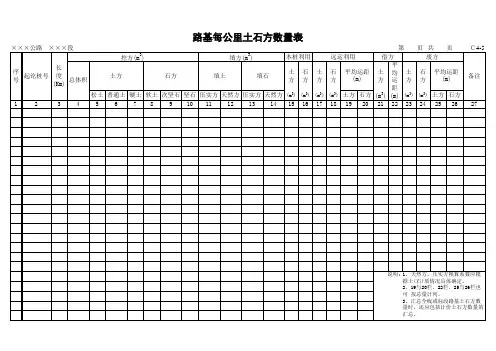

道路勘测设计课程设计《路基土石方数量计算表》的填写方法1、桩号:由《路基设计表》抄入(填入第1栏)2、横断面面积:即路基的填挖断面面积,是指断面图中原地面线与路基设计线所包围的面积,高于地面线者为填,低于地面线者为挖,两者应分别计算。
通常采用积距法和坐标法。
(挖方:填入第2栏填方:土方填入第3栏;石方填入第4栏)3、平均面积:相邻桩号间挖填方面积的平均值(挖方:填入第5栏填方:土方填入第6栏;石方填入第7栏)4、距离:相邻桩号间里程之差(填入第9栏)5、挖方分类及数量:(1)总数量(第9栏)=平均面积(第5栏)×距离(第8栏)(2)土、石方数量:根据地质调查情况,按各类土、石所占总量比例计算(分别填入第10~21栏)6、填方数量:填土数量(第22栏)=填土平均面积(第6栏)×距离(第8栏)填石数量(第23栏)=填石平均面积(第7栏)×距离(第8栏)7、利用方数量及运距:(1)本桩利用:本路段挖方直接用于本路段填方土方(第24栏)=(第11栏)+(第13栏)+(第15栏)或=(第22栏)(取两式中较小值)石方(第25栏)=(第17栏)+(第19栏)+(第21栏)或=(第23栏)(取两式中较小值)注:本桩利用中可以石作填土,石方数就填入本桩利用的“土”一栏(第24栏),并加以括号区别。
(2)填缺:本桩利用完后,所欠缺的填方土填缺(第26栏)=土填方(第22栏)-本桩利用土方(第24栏)石填缺(第27栏)=石填方(第23栏)-本桩利用石方(第25栏)(3)挖余:本桩利用完后,所剩余的挖方土挖余(第28栏)=土挖方总量[(第11栏)+(第13栏)+(第15栏)]-土填方量(第22栏)石挖余(第29栏)=石挖方总量[(第17栏)+(第19栏)+(第21栏)]-石填方量(第23栏)(4)远运利用纵向调配示意:根据填缺、挖余分布情况,结合路线纵坡和自然条件,本着技术经济少占用农田的原则,具体拟定调配方案。

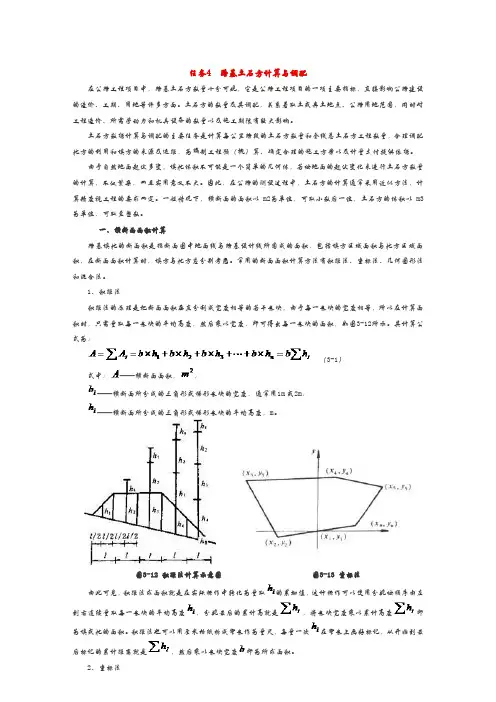

任务4 路基土石方计算与调配在公路工程项目中,路基土石方数量十分可观,它是公路工程项目的一项主要指标,直接影响公路建设的造价、工期、用地等许多方面。
土石方的数量及其调配,关系着取土或弃土地点、公路用地范围,同时对工程造价、所需劳动力和机具设备的数量以及施工期限有较大影响。
土石方数据计算与调配的主要任务是计算每公里路段的土石方数量和全线总土石方工程数量,合理调配挖方的利用和填方的来源及运距,为编制工程预(概)算、确定合理的施工方案以及计量支付提供依据。
由于自然地面起伏多变,填挖体积不可能是一个简单的几何体,若按地面的起伏变化来进行土石方数量的计算,不仅繁杂,而且实用意义不大。
因此,在公路的测设过程中,土石方的计算通常采用近似方法,计算精度视工程的要求而定。
一般情况下,横断面的面积以m2为单位,可取小数后一位,土石方的体积以m3为单位,可取至整数。
一、横断面面积计算路基填挖的断面积是指断面图中地面线与路基设计线所围成的面积,包括填方区域面积与挖方区域面积,在断面面积计算时,填方与挖方应分别考虑。
常用的断面面积计算方法有积距法、坐标法、几何图形法和混合法。
1、积距法积距法的原理是把断面面积垂直分割成宽度相等的若干条块,由于每一条块的宽度相等,所以在计算面积时,只需量取每一条块的平均高度,然后乘以宽度,即可得出每一条块的面积,如图3-12所示。
其计算公式为:(3-1)式中:——横断面面积,;——横断面所分成的三角形或梯形条块的宽度,通常用1m或2m;——横断面所分成的三角形或梯形条块的平均高度,m。
图3-12 积距法计算示意图图3-13 坐标法由此可见,积距法求面积就是在实际操作中转化为量取的累加值,这种操作可以使用分规按顺序由左到右连续量取每一条块的平均高度,分规最后的累计高就是,将条块宽度乘以累计高度即为填或挖的面积。
积距法也可以用厘米格纸拆成窄条作为量尺,每量一次在窄条上画好标记,从开始到最后标记的累计距离就是,然后乘以条块宽度即为所求面积。

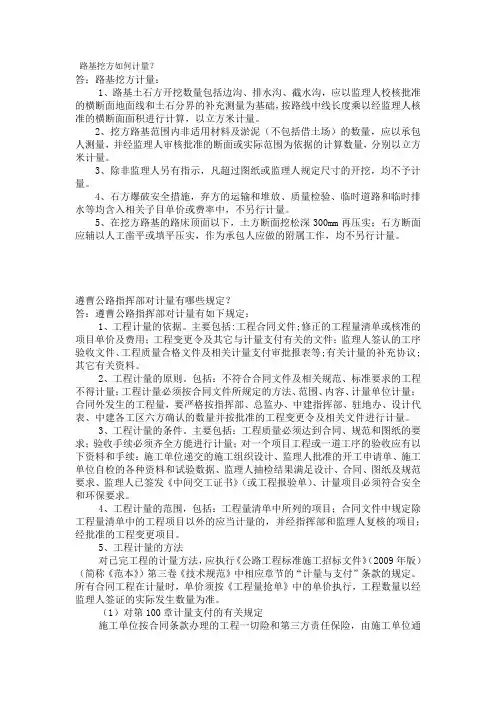

路基挖方如何计量?答:路基挖方计量:1、路基土石方开挖数量包括边沟、排水沟、截水沟,应以监理人校核批准的横断面地面线和土石分界的补充测量为基础,按路线中线长度乘以经监理人核准的横断面面积进行计算,以立方米计量。
2、挖方路基范围内非适用材料及淤泥(不包括借土场)的数量,应以承包人测量,并经监理人审核批准的断面或实际范围为依据的计算数量,分别以立方米计量。
3、除非监理人另有指示,凡超过图纸或监理人规定尺寸的开挖,均不予计量。
4、石方爆破安全措施,弃方的运输和堆放、质量检验、临时道路和临时排水等均含入相关子目单价或费率中,不另行计量。
5、在挖方路基的路床顶面以下,土方断面挖松深300mm再压实;石方断面应辅以人工凿平或填平压实,作为承包人应做的附属工作,均不另行计量。
遵曹公路指挥部对计量有哪些规定?答:遵曹公路指挥部对计量有如下规定:1、工程计量的依据。
主要包括:工程合同文件;修正的工程量清单或核准的项目单价及费用;工程变更令及其它与计量支付有关的文件;监理人签认的工序验收文件、工程质量合格文件及相关计量支付审批报表等;有关计量的补充协议;其它有关资料。
2、工程计量的原则。
包括:不符合合同文件及相关规范、标准要求的工程不得计量;工程计量必须按合同文件所规定的方法、范围、内容、计量单位计量;合同外发生的工程量,要严格按指挥部、总监办、中建指挥部、驻地办、设计代表、中建各工区六方确认的数量并按批准的工程变更令及相关文件进行计量。
3、工程计量的条件。
主要包括:工程质量必须达到合同、规范和图纸的要求;验收手续必须齐全方能进行计量;对一个项目工程或一道工序的验收应有以下资料和手续:施工单位递交的施工组织设计、监理人批准的开工申请单、施工单位自检的各种资料和试验数据、监理人抽检结果满足设计、合同、图纸及规范要求、监理人已签发《中间交工证书》(或工程报验单)、计量项目必须符合安全和环保要求。
4、工程计量的范围,包括:工程量清单中所列的项目;合同文件中规定除工程量清单中的工程项目以外的应当计量的,并经指挥部和监理人复核的项目;经批准的工程变更项目。

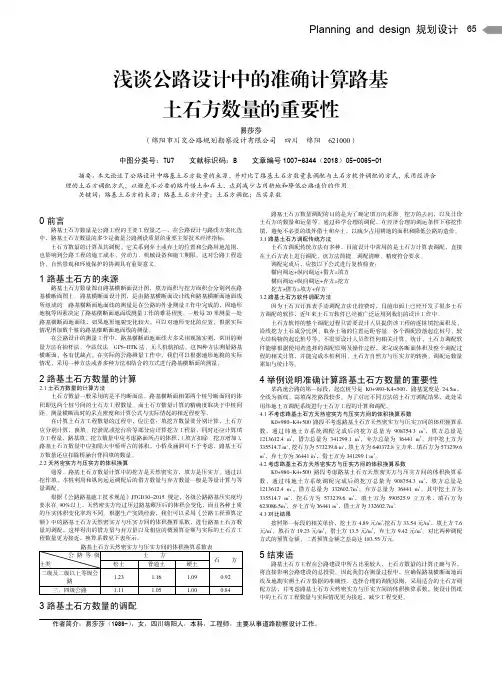

Planning and design 规划设计65浅谈公路设计中的准确计算路基土石方数量的重要性易莎莎(绵阳市川交公路规划勘察设计有限公司四川绵阳 621000)中图分类号:TU7 文献标识码:B 文章编号1007-6344(2018)05-0065-01摘要:本文论述了公路设计中路基土石方数量的来源,并对比了路基土石方数量表调配与土石方软件调配的方式,采用经济合理的土石方调配方式,以避免不必要的路外借土和弃土,达到减少占用耕地和降低公路造价的作用。
关键词:路基土石方的来源;路基土石方计量;土石方调配;压实系数0前言路基土石方数量是公路工程的主要工程量之一,在公路设计与路线方案比选中,路基土石方数量的多少是衡量公路测设质量的重要主要技术经济指标。
土石方数量的计算及其调配,它关系到弃土或弃土的位置和公路用地范围,也影响到公路工程的施工成本、劳动力、机械设备和施工期限。
这对公路工程造价、自然景观和环境保护的协调具有重要意义。
1路基土石方的来源路基土石方数量源自路基横断面设计图,填方面积与挖方面积会分别列在路基横断面图上。
路基横断面设计图,是由路基横断面设计线和路基横断面地面线所组成的。
路基横断面地面线的测量是在公路的外业测量工作中完成的,因地形地貌等因素决定了路基横断面地面线测量工作的难易程度。
一般每20米测量一处路基横断面地面线,如果地形地貌变化较大,可以对地形变化的位置,根据实际情况增加数个桩的路基横断面地面线的测量。
在公路设计的测量工作中,路基横断面地面线大多采用现场实测,常用的测量方法有抬杆法、全站仪法、GPS-RTK法、无人机航拍法。
这四种方法测量路基横断面,各有优缺点。
在实际的公路测量工作中,我们可以根据地形地貌的实际情况,采用一种方法或者多种方法相结合的方式进行路基横断面的测量。
2路基土石方数量的计算2.1土石方数量的计算方法土石方数量一般采用的是平均断面法,路基横断面相邻两个桩号断面间的体积即这两个桩号间的土石方工程数量。
路基土石方调配土石方数量的计算及调配在道路工程建设中,路基土石方调配是一项至关重要的工作。
它不仅关系到工程的成本、进度和质量,还对周边环境产生影响。
准确计算和合理调配土石方数量,对于实现工程的经济、环保和高效具有重要意义。
一、土石方数量计算的基础土石方数量的计算首先要明确计算的范围和对象。
这通常包括路基挖方、填方、借方和弃方等。
在实际计算中,需要依据设计图纸和相关规范,对不同路段、不同地形的土石方量进行精确计算。
常用的计算方法有平均断面法和棱台体积法。
平均断面法适用于地形起伏不大的路段,其计算原理是将相邻两个横断面的面积相加,然后乘以它们之间的距离,再除以 2 得到体积。
而棱台体积法则适用于地形变化较大的情况,它将相邻两个横断面看作棱台的上下底面,通过复杂的公式计算体积。
在计算过程中,要注意对横断面的测量精度和数据准确性。
横断面的测量包括地面线的测绘和地质情况的记录。
地面线的测绘要准确反映地形的起伏,地质情况的记录则有助于判断土石方的类别和可利用性。
二、土石方数量计算的影响因素土石方数量的计算并非简单的数学运算,还受到多种因素的影响。
地形地貌是其中的关键因素之一。
山区的地形复杂,土石方量的计算难度较大,而且往往存在大量的挖方和填方;平原地区相对平坦,土石方量的变化相对较小。
土壤和岩石的性质也会影响计算结果。
不同类型的土壤和岩石,其密度、可挖性和可填性都有所不同。
例如,软土的填方压实系数较大,需要更多的填方量;坚硬岩石的开挖难度大,可能导致挖方量增加。
施工方法和工艺同样对土石方数量产生影响。
采用机械化施工和爆破施工等不同的方法,会导致土石方的松散系数和损耗率有所差异,从而影响计算结果。
此外,气候条件也不容忽视。
在雨季施工,土壤含水量增加,可能导致填方量的增加和挖方难度的加大。
三、土石方调配的原则在完成土石方数量的计算后,接下来就是进行调配。
调配应遵循以下原则:首先是就近原则。
尽量在附近路段调配土石方,减少运输距离和成本。

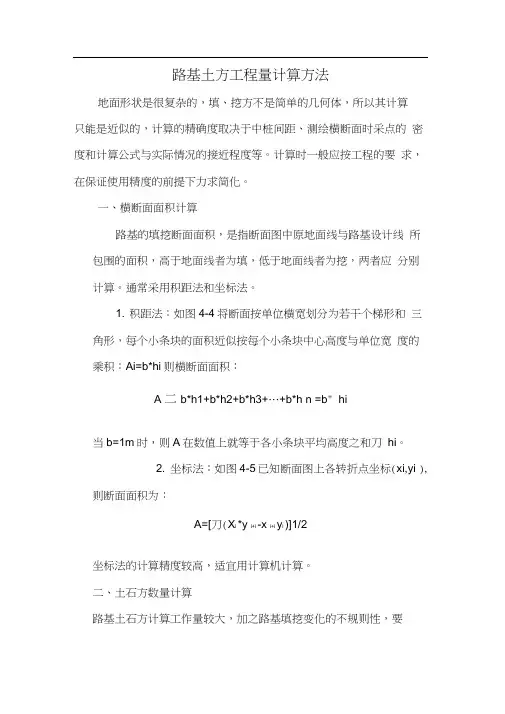

路基土方工程量计算方法地面形状是很复杂的,填、挖方不是简单的几何体,所以其计算只能是近似的,计算的精确度取决于中桩间距、测绘横断面时采点的密度和计算公式与实际情况的接近程度等。
计算时一般应按工程的要求,在保证使用精度的前提下力求简化。
一、横断面面积计算路基的填挖断面面积,是指断面图中原地面线与路基设计线所包围的面积,高于地面线者为填,低于地面线者为挖,两者应分别计算。
通常采用积距法和坐标法。
1. 积距法:如图4-4将断面按单位横宽划分为若干个梯形和三角形,每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积:Ai=b*hi则横断面面积:A二b*h1+b*h2+b*h3+…+b*h n =b" hi当b=1m时,则A在数值上就等于各小条块平均高度之和刀hi。
2. 坐标法:如图4-5已知断面图上各转折点坐标(xi,yi ),则断面面积为:A=[刀(X i *y i+i -x i+i y i )]1/2坐标法的计算精度较高,适宜用计算机计算。
二、土石方数量计算路基土石方计算工作量较大,加之路基填挖变化的不规则性,要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体,则其体积为:V= (A1+A2 *2/L式中:v—体积,即土石方数量(m);A1 、A2—分别为相邻两断面的面积(m); L—相邻断面之间的距离(m)。
L—相邻断面之间的距离(m。
此种方法称为平均断面法,如图4-5。
用平均断面法计算土石方体积简便、实用,是公路上常采用的方法。
但其精度较差,只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时,则按棱台体公式计算更为接近,其公式如下:V=1/3(A1+A2)L(1+ m/(1+m))式中:m二A1/A2其中A1v A2。
第二种的方法精度较高,应尽量采用,特别适用计算机计算。
用上述方法计算的土石方体积中,是包含了路面体积的。
若所设计的纵断面有填有挖基本平衡,则填方断面中多计算的路面面积与挖方断面中少计算的路面面积相互抵消,其总体积与实施体积相差不大。
路基土石方计量规则路基土石方数量是公路工程的重要工程量之一,直接影响公路的工程造价、劳动力、机具设备和施工期限。
土石方工程数量越多,投资越大,其工程投资约占总体工程的35%甚至更多,是公路设计的主要技术经济指标之一,土石方工程的计算准确与否显得十分重要。
一、土石方工程数量的计算项目施工图设计阶段,土石方工程按不同工程项目分别计算。
其项目有:1、路基挖方、填方、借方、利用方、弃方计算。
(1)根据原地面线,标准横断面形式计算帽子挖方、帽子填方工程量。
(2)根据填挖高度确定路基处理段落及宽度计算路基处理挖方、路基处理填方工程量。
步骤如下:①确定经济运距、运输机具和免费运距的大小。
②在计算表中,标出沿线弃土场的位置、桥隧起终桩号以及涵洞位置。
③按就近与土石方运量最小的原则调配。
④用挖余方中的土方远运参与填方利用,公式:V填土=(V土1∕r1+V土2∕r2+V土3∕r3)。
式中:V土1,V土2,V土3—表示参与填方的挖余方中松土、普通土、硬土体积(天然密实方),r1,r2,r3—表示各自的换算系数,若土方不够,可以石代土,公式:V填石=(V石1+V石2+V石3)∕r4式中:V石1、V 石2、V石3—表示参与填方的挖余方中软石、次坚石、坚石体积(天然密实方);r4—石方的换算系数。
⑤计算废方量和借方量:V废方=挖余方-V土1-V土2-V土3-V石1-V石2-V 石3;V借方=填缺方-V填土-V填石2.其它增加土方:包括清除表土增加土石方数量、填前碾压增加土石方数量、为保证路基边缘的压实度需要加宽填筑土石方数量和因地基自然下沉增加的土石方数量等。
(1)清除表土增加土方量。
清除表土为新征用土地宽度范围内全路线长度(扣除桥涵结构物长度)清表工程量,当公路路基基底为水稻田或浅水塘时,应是先挖沟疏干并清除腐植土、淤泥、地表树根草植等,根据新建或改建实际平均情表情况,确定清表厚度,一般在0.1-0.2之间。
按施工组织设计的要求计算回填至原地面所需的清除增加工程量。
SⅣ-12第1页 共7页挖方填方%数量%数量%数量%数量%数量%数量总数量土石土石土石土石12345678910111213141516171819202122232425262728K19+576.68057.120.00K19+58035.570.00 3.32153.92030.82030.82030.82030.81015.41015.492.361.5K19+60017.110.0020.00526.720105.320105.320105.320105.31052.71052.7316.0210.7K19+620 1.78 6.2820.00188.82037.82037.82037.82037.81018.91018.962.862.862.840.675.5K19+640 1.389.9220.0031.520 6.320 6.320 6.320 6.310 3.210 3.2162.0148.313.716.313.7131.9K19+660 3.26 5.4920.0046.4209.3209.3209.3209.310 4.610 4.6154.1134.020.224.020.2109.9K19+68010.860.9820.00141.22028.22028.22028.22028.21014.11014.164.764.764.79.956.5K19+700 1.5323.9320.00123.82024.82024.82024.82024.81012.41012.4249.1133.8115.264.253.869.661.4K19+720 1.6447.4520.0031.620 6.320 6.320 6.320 6.310 3.210 3.2713.721.7692.116.413.7 5.3678.3K19+740 1.4235.8420.0030.620 6.120 6.120 6.120 6.110 3.110 3.1832.915.9817.015.913.3803.7K19+760 2.35 3.8720.0037.7207.5207.5207.5207.510 3.810 3.8397.119.5377.519.516.4361.1K19+780 1.4216.4520.0037.7207.5207.5207.5207.510 3.810 3.8203.219.6183.719.616.4167.3K19+800 1.2537.8020.0026.720 5.320 5.320 5.320 5.310 2.710 2.7542.513.9528.713.911.6517.0K19+820 1.0963.1820.0023.420 4.720 4.720 4.720 4.710 2.310 2.31009.812.1997.612.110.2987.5K19+840 1.21144.2620.0023.020 4.620 4.620 4.620 4.610 2.310 2.32074.411.92062.411.910.02052.4K19+860 1.63255.4620.0028.420 5.720 5.720 5.720 5.710 2.810 2.83997.2191.43805.814.712.4176.73793.4K19+880 1.49217.8320.0031.220 6.220 6.220 6.220 6.210 3.110 3.14732.94719.313.616.213.64703.1K19+900 1.79179.2320.0032.820 6.620 6.620 6.620 6.610 3.310 3.33970.63956.414.217.014.23939.4K19+920 1.2854.7420.0030.720 6.120 6.120 6.120 6.110 3.110 3.12339.72326.413.315.913.32310.4K19+940 2.4416.8920.0037.2207.4207.4207.4207.410 3.710 3.7716.2700.116.219.316.2680.8K19+96093.670.0020.00961.120192.220192.220192.220192.21096.11096.1168.9168.9168.9381.3384.4K19+980 2.7379.1320.00964.020192.820192.820192.820192.81096.41096.4791.3499.8291.4499.8291.4117.5K20+000194.740.0020.001974.720394.920394.920394.920394.910197.510197.5791.3791.3791.3269.2789.9K20+020210.760.0020.004055.020811.020811.020811.020811.010405.510405.52433.01622.0K20+040723.000.0020.009337.6201867.5201867.5201867.5201867.510933.810933.85602.63735.0K20+060107.120.0020.008301.2201660.2201660.2201660.2201660.210830.110830.14980.73320.5K20+0801.4067.4020.001085.220217.020217.020217.020217.010108.510108.5674.0562.7111.3562.7111.3331.7小 计28262.35652.55652.55652.55652.52826.22826.224648.214574.210073.92447.1651.812127.19422.114125.610705.3累 计28262.35652.55652.55652.55652.52826.22826.224648.214574.210073.92447.1651.812127.19422.114125.610705.3编制:复核:远运利用及纵向调配示意备 注填 方 数 量 (m 3)利 用 方 数 量 及 调 配 (m 3)Ⅵ本桩利用填 缺挖 余桩 号距离(m) 总数量(m 2)ⅠⅡⅢⅣⅤ路基土石方数量计算表横 断 面挖 方 分 类 及 数 量 (m 3)面 积土石土92.3(622m)石61.5(622m)弃方(到弃土坑K20+000)土76.8(102m )石286.2(115m )土279.9(46m )土9.9(20m )石56.5(20m )土13666.7(143m )石8325.7(206m )石1975.4(41m )(调至K 20+080)路基土石方数量计算表SⅣ-12编制:复核:路基土石方数量计算表SⅣ-12编制:复核:SⅣ-12编制:复核:路基土石方数量计算表9(20m )K 21+6路基土石方数量计算表SⅣ-12编制:复核:路基土石方数量计算表SⅣ-12编制:复核:路基土石方数量计算表SⅣ-12编制:复核:。
路基土石方的计量的程序及计算方法1路基土石方计量的基本原则由于路基土石方计量存在工作量大、周期长的复杂性,为减少计量的工作量,提高计量的准确性,在实际计量工程中业主大多采用“总量控制,分期计量支付”方法进行计量支付,即先确定合同计量范围内土石方的总量,分期计量时按每次完成的工程量进行统计,但分期计量的总量按事先确定的总量进行封顶控制。
目前“总量控制”常见的方法有两种:1.1 以施工图设计数量进行合同范围内土石方的总量控制。
如果发现施工图设计数量与现场情况有出入,承包人在动工之前应向监理工程师报告,经检查确认属实后按现场情况调整设计数量作为总量控制的数量。
若承包人在动工之后提出设计数量与现场数量不符,由于无法确认,则不予调整总量控制的数量。
1.2 以实测数量进行合同范围内土石方的总量控制。
业主组织施工单位和监理单位的测量工程师在工程动工之前对合同计量范围内的路线中桩的地面线、横断面线、土石比等资料进行详细测量并测算出土石方总量,以此数量进行土石方总量控制。
2土石方计量的程序2.1 路基土石方计量的组织类型一般为承包人进行计量。
由承包人对已完成的土石方量进行计量,然后将计量的记录及有关资料报送监理工程师。
2.2 监理人员现场核实且监理工程师对中间计量表及有关资料进行确认后作为中期支付的依据。
2.3 高级驻地监理工程师对计量结果进行审查。
审查包括两个方面:一是计量的工程质量是否达到合同的标准;二是计量的过程是否符合合同条件。
2.4 总监理工程师代表处对工程计量项目进行审定。
在审定过程中有权对计量的工程项目质量进行抽检,抽检不合格的项目不予计量,对计量过程有错误的项目进行修正或不予计量。
只有经总监工程师审查批准后的工程项目才予以支付。
3土石方计量的常见影响因素在计算土石方工程数量时,工作量较大,再加之工程复杂对路基填挖影响的不确定性,使得土石方体积计算的精确性受到很大的影响,对于经常采用的平均横断面法计算规则,对于不同横断面之间的面积差可选择不同的计算公式。
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:01
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:02
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:03
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:04
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:05
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:06
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:07
路基土石方数量计算表
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:08
计算:
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:09
计算:
工程名称:留坝县马道镇马道街村沙坝通组道路硬化工程编号:10
计算:。
路基土方工程量计算方法地面形状是很复杂的,填、挖方不是简单的几何体,所以其计算只能是近似的,计算的精确度取决于中桩间距、测绘横断面时采点的密度和计算公式与实际情况的接近程度等。
计算时一般应按工程的要求,在保证使用精度的前提下力求简化。
一、横断面面积计算路基的填挖断面面积,是指断面图中原地面线与路基设计线所包围的面积,高于地面线者为填,低于地面线者为挖,两者应分别计算。
通常采用积距法和坐标法。
1.积距法:如图4-4将断面按单位横宽划分为若干个梯形和三角形,每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积:Ai=b*hi则横断面面积:A=b*h1+b*h2+b*h3+…+b*hn =b∑hi当b=1m时,则A在数值上就等于各小条块平均高度之和∑hi。
2.坐标法:如图4-5已知断面图上各转折点坐标(xi,yi),则断面面积为:A=[∑(x i*y i+1-x i+1y i)]1/2坐标法的计算精度较高,适宜用计算机计算。
二、土石方数量计算路基土石方计算工作量较大,加之路基填挖变化的不规则性,要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体,则其体积为:V=(A1+A2)*2/L式中:V—体积,即土石方数量(m3);A1、A2—分别为相邻两断面的面积(m2);L—相邻断面之间的距离(m)。
L—相邻断面之间的距离(m)。
此种方法称为平均断面法,如图4-5。
用平均断面法计算土石方体积简便、实用,是公路上常采用的方法。
但其精度较差,只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时,则按棱台体公式计算更为接近,其公式如下:V=1/3(A1+A2)L(1+m/(1+m))式中:m=A1/A2其中A1<A2。
第二种的方法精度较高,应尽量采用,特别适用计算机计算。
用上述方法计算的土石方体积中,是包含了路面体积的。
若所设计的纵断面有填有挖基本平衡,则填方断面中多计算的路面面积与挖方断面中少计算的路面面积相互抵消,其总体积与实施体积相差不大。
