ICEM CFD实例教程

ICEM CFD实例教程

ICEM CFD 实例教程

目录 前言 .........................................................................................................................................................................1 1 ICEM CFD 概述 .........................................................................................................................................................2 1.1 ICEM CFD 简介 ............................................................................................................................................2 1.2 总体工作流程 .............................................................................................................................................2 1.3 ICEM CFD 的用户界面 ...............................................................................................................
ICEM_CFD_基础教程_C2-实例-2DPipeJunction

ICEM_CFD_基础教程_C2-实例-2DPipeJunction


–
–
2015/12/16
ICEM CFD/AI*Environment 5.0
2
打开几何
Workshop
打开几何 – File -> Geometry -> Open Geometry – 选择 “geometry.tin” – Open
2015/12/16
ICEM CFD/AI*Environment 5.0
2015/12/16
ICEM CFD/AI*Environment 5.0
16
复制到平行边
Workshop
复制到平行edges –
#1
单击Pre-Mesh并Recompute • 注意只有选择的边网格分布产生 变化(未选时)
–
勾选Copy to parallel edges • 复制相同的分布到相对平行的 边
– 选择Pre-Mesh in the model tree – 选择Yes以 “recompute”网格 – 右击Pre-mesh, 显示4种映射方法
Workshop
– 在列表中选定的映射方法以上的映射方法 同时执行 • 例如 Project faces将project faces, edges和vertices – 如果没有显示曲面 Project faces将只 project edges和vertices
#2
选择 Replot
输入一个小Max Y height值以便可以看到 左边最小的长度条 Accept 单击左边最远的长度条, 显示这个范围内 的网格单元
– – –
#3
争取: Determinant > 0.3 Angle > 18o 在较差的Determinant范围 内
ICEM_CFD 基础入门教程 操作界面 中文

ICEM_CFD 基础入门教程 操作界面 中文

典型 ICEMCFD/AI*Environment工作流程: Create a new project （创建新的工程） Import/Create geometry（导入/创建几何） Build topology （创建拓扑） Mesh model (Possibly Hex Blocking)（网格模型） Check/edit mesh （检查/编辑网格） Set properties（设置属性） Apply constraints（添加约束） Apply loads （添加负载） Solve （求解） Postprocess（后处理）
Properties属性, Parts部分 and Subsets子集 • 单击模型树分枝上的眼镜图标控制可见与否
– 红 X 图标表示 这一分枝(包含所有子分枝) 不显示 – 整个眼镜图标表示这一分枝下所有可显示项均可见 – 半个眼镜图标表示这一分枝下部分子分枝显示，部分
不显示
10
模型树
• 右击显示树中的分枝弹出 子菜单控制这一分枝显示
工作流程 16
新工程
1 2
17
读入/导入几何
• 如果几何是其它 CAD或neutral 格式 选择 “File > Import Geometry > . . . “ 选择相应的 CAD File (ICEM 自动创建*.tin 文件)
• 如果几何已转为ICEM 格式 (*.tin), choose “File > Geometry > Open Geometry . . . “ 选择 .tin 文 件
1 使用键盘: H – 主视图
Shift X - +X视图 Shift Y - +Y视图
Shift Z - +Z视图
ICEM_CFD_基础教程_C3-实例-3DPipeJunct

ICEM_CFD_基础教程_C3-实例-3DPipeJunct


2012-3-8
ANSYS ICEM CFD / AI*Environment 5.0
13
对齐顶点
Workshop
#1
–选择 Move Vertex > Align Vertices –选择一个反映杆长度的边及 位于杆顶端的一个顶点
#2
–设置 Move in plane 为 XZ –Apply • 注意底部的顶点如何与 顶部的顶点在Y 方向上 对齐 –File > Blocking > Save Blocking As • 输入文件名 (与先前的名 称不同!)
#2
#3
2012-3-8
ANSYS ICEM CFD / AI*Environment 5.0
8
删除块
Workshop #1
– – –
选择Delete Block 选择如图所示顶角的块 Apply 或单击鼠标中键
#2
–
如图所示，另外增加两个分割并删 除块 – 雕刻出小圆柱
2012-3-8
ANSYS ICEM CFD / AI*Environment 5.0
– 隔离 隔离ROD附近的块 附近的块
Workshop
• 选择 Split Block > O-grid
• 选择 ROD两端的面
• Apply • File > Blocking > Save Blocking As – 输入 block 文件名
2012-3-8
ANSYS ICEM CFD / AI*Environment 5.0
2012-3-8
ANSYS ICEM CFD / AI*Environment 5.0
18
设置网格尺寸
ICEM-CFD基础教程入门

ICEM-CFD基础教程入门

– 面网格可以单独保存
• 对不完整的几何体有容错能力
2023/10/21
ICEMCFD/AI*Environment 5.0
9
特性: 六面体网格划分
• 强大的六面体网格生成能力 • 自顶向下或自底向上分块方法 • 复杂模型网格的快速生成 • 快速重复操作
– 弹性分块适合相似几何模型 – 对几何尺寸改变后的几何模型自动重划分网格
22
模型树
• 设定窗口显示的图形 • 包含5个主要项目; Geometry几何, Mesh网格,
Properties属性, Parts部分 and Subsets子集 • 单击模型树分枝上的眼镜图标控制可见与否
– 红 X 图标表示 这一分枝(包含所有子分枝) 不显示
– 整个眼镜图标表示这一分枝下所有可显示项均可见
率
• Tri (STL-like):
– 生成三角面面网格 – 没有内部点
2023/10/21
ICEMCFD/AI*Environment 5.0
11
特性: 混合网格
• 棱柱层
– 在四面体网格中提高边界层计算结果
• 六面体和四面体区域交界处采用棱锥体 网格
2023/10/21
ICEMCFD/AI*Environment 5.0
21
视图操作
1 使用键盘: H – 主视图
Shift X - +X视图 Shift Y - +Y视图
Shift Z - +Z视图
2 单击视图中坐标图标
3 View > View Control
例如: 单击 Y 轴 使Y 轴 垂直屏幕
保存视图
2023/10/21
ICEMCFD/AI*EnvironmenEMCFD/AI*Environment 5.0
ICEM入门教程(基础部分整理)

ICEM入门教程(基础部分整理)


ICEMCFD /AI*Environment 特性?
几何 创建/修复/简化 强大的网格工具 – – – 从CAD模型、带网格的CAD模型、网格模型生成四面体网格 面网格, patch 依赖, patch 不依赖, 射, 结构/非结构 六面体网格雕塑, 非结构, 结构, 四边形网格拉伸 映
•
网格编辑
– – – – –
2013-8-17
CFD FEA FSI (CFD + FEA) CFX Workbench
5
不同应用
• FEA 版本
– 前后处理包括加载, 约束和属性标签栏, 与 FEA 求解器例如ANSYS, ABAQUS, LS-DYNA 和NASTRAN协同工作.
• CFD 版本
– 前后处理但不包括加载, 约束和属性标签栏，包含棱柱网格生成工具. 为100多种 CFD求解器输出网格 .
•
• • •
ቤተ መጻሕፍቲ ባይዱ
六面体网格雕塑 非结构/结构
边界条件 输出支持100多种求解器 后处理
•
… 其它…
2013-8-17 8
广泛的 CAD 支持
• 三维实体
– – – – – IGES ACIS Parasolid DWG/DXF GEMS
SolidWorks
Pro/Engineer
• 小平面（三角面）数据
.prj
• 主要文件类型:
– Tetin 文件(.tin) – 几何及网 格参数 – Domain 文件(.uns) – 网格文件 – Attribute 文件(.fbc) – 网格参数 和边界 – Parameter 文件(.par) – 参数
2013-8-17 28
.tin
ICEM CFD 基础教程.pdf

ICEM CFD 基础教程.pdf

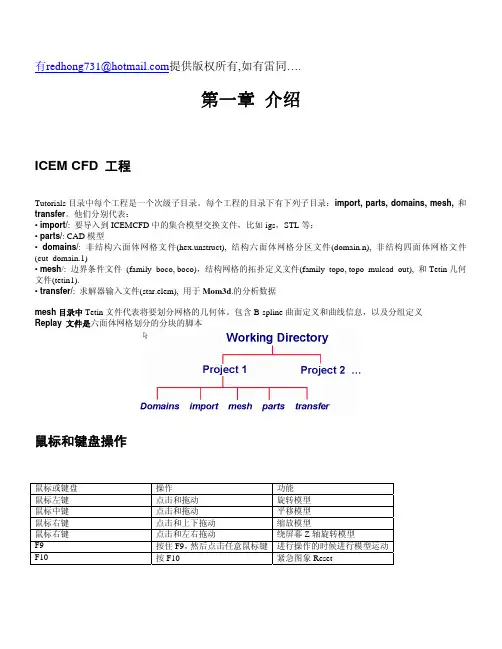

提供版权所有,如有雷同….第一章介绍ICEM CFD 工程Tutorials目录中每个工程是一个次级子目录。

每个工程的目录下有下列子目录：import, parts, domains, mesh, 和transfer。

他们分别代表：• import/: 要导入到ICEMCFD中的集合模型交换文件，比如igs，STL等；• parts/: CAD模型• domains/: 非结构六面体网格文件(hex.unstruct), 结构六面体网格分区文件(domain.n), 非结构四面体网格文件(cut_domain.1)• mesh/: 边界条件文件(family_boco, boco)，结构网格的拓扑定义文件(family_topo, topo_mulcad_out), 和Tetin几何文件(tetin1).• transfer/: 求解器输入文件(star.elem), 用于Mom3d.的分析数据mesh目录中Tetin文件代表将要划分网格的几何体。

包含B-spline曲面定义和曲线信息，以及分组定义Replay 文件是六面体网格划分的分块的脚本鼠标和键盘操作鼠标或键盘操作功能鼠标左键点击和拖动旋转模型鼠标中键点击和拖动平移模型鼠标右键点击和上下拖动缩放模型鼠标右键点击和左右拖动绕屏幕Z轴旋转模型F9 按住F9，然后点击任意鼠标键进行操作的时候进行模型运动F10 按F10 紧急图象Reset第二章ICEM CFD Mesh Editor界面The Mesh Editor, 创建修改网格的集成环境，包含三个窗口• The ICEM CFD 主窗口• 显示窗口• The ICEM CFD 消息窗口主窗口主窗口中除了图形显示区域，外，还有6个radio按钮：File, Geometry, Meshing, Edit Mesh and Output. The File MenuThe File menu 包含• Open, Save, Save as, Close, Quit, Project dir, Tetin file,Domain file, B.C file, Import geo, Export geo, Options, Utilities,Scripting, Annotations, Import mesh, DDN part.The Geometry MenuThe Geometry menu 模型修补和编辑，边界条件的设置，调用ICEM CFD DDN。

ANSYS ICEM CFD从入门到精通三维模型结构网格划分管内叶片模型详解

ANSYS ICEM CFD从入门到精通三维模型结构网格划分管内叶片模型详解


选择在叶片中心的两个块 (35 and 36) 中键确定
注意这些块的垂直边的颜色有青蓝色变成了白色– 因为变成了块的边界
#1
#3
9/9/05
ANSYS ICEMCFD V10
Workshop #2
Inventory #002277
D5-10
ANSYS v11.0
块的坍塌变形
#1 #2
• Blocking > Merge Vertices • 单击右键取消选择 • 选择Collapse Blocks
ANSYS ICEMCFD V10
Inventory #002277
D5-6
ANSYS v11.0
对边进行关联
#1
#2
Workshop
• 选择 Associate > Associate Edge to Curve – 在管的一侧选择4条边 – 在同一侧选择4条曲线
• 在另一边采用相同的操作 • 边的颜色变为绿色说明已经建立了连
+Y
• 选择 Split Block > Split Block
• Split Method 是 Screen Select
• 单击左键并且拖住其中的一条边如图所示– 它变成红色的高 亮线
– 移动鼠标直到新的分割线的位置大体上在叶片的一端时 放开鼠标
– 中键确认
ANSYS v11.0
对块的部分进行修饰
在模型树的Blocking处单击右键 并且选择 Index Control
#4
使用 Index Control panel上的箭头, 设置 ‘I’ 的数
值从2到3
在Parts 中的SOLID处单击右键 并且选择 Add to Part
ICEM_CFD 基础入门教程 操作界面 中文

ICEM_CFD 基础入门教程 操作界面 中文

• 单击勾选或取消相应的显 示选项
• 许多分支允许通过双击获 取选项
11
模型树: Parts
• Parts 分枝包含加载的文件中所有的parts 列表 • 对于活动的parts 所有的网格单元和几何类型将显示在图
形窗口
– 除非 “Subsets” （子集）激活 (见下一节）
• Create Part（创建）: 右击弹出选项:
– 简便的限制数据显示 – 更易于使用 • 消隐特定的实体
在选择模式, 按 F9 切换到动态 取消 模式; 再按 F9 切换回来
多边形
选择全部
选择可见部分
7
热键
选择实体（点、线、面、体、网格）时, 可以使用热键:
– a – 选择全部 – v – 所有可见 – m –切换框选择和多变形选择区域模式，在如下两种模式间切换:
工作流程 16
新工程
1 2
17
读入/导入几何
• 如果几何是其它 CAD或neutral 格式 选择 “File > Import Geometry > . . . “ 选择相应的 CAD File (ICEM 自动创建*.tin 文件)
• 如果几何已转为ICEM 格式 (*.tin), choose “File > Geometry > Open Geometry . . . “ 选择 .tin 文 件
Mesh Size Controls
生成网格
网格尺寸控制
Shell, Tet, Prism, Hexa (old gui) 面、四面体、棱柱体、六面体（老界面）
Create Connectors Create Elements
创建连接
创建单元
20
ANSYS.ICEM.CFD中文入门教材

ANSYS.ICEM.CFD中文入门教材

有redhong731@提供版权所有,如有雷同….第一章 介绍ICEM CFD 工程Tutorials目录中每个工程是一个次级子目录。

每个工程的目录下有下列子目录：import, parts, domains, mesh, 和transfer。

他们分别代表：• import/: 要导入到ICEMCFD中的集合模型交换文件，比如igs，STL等；• parts/: CAD模型• domains/: 非结构六面体网格文件(hex.unstruct), 结构六面体网格分区文件(domain.n), 非结构四面体网格文件(cut_domain.1)• mesh/: 边界条件文件 (family_boco, boco)，结构网格的拓扑定义文件(family_topo, topo_mulcad_out), 和Tetin几何文件(tetin1).• transfer/: 求解器输入文件(star.elem), 用于Mom3d.的分析数据mesh目录中Tetin文件代表将要划分网格的几何体。

包含B-spline曲面定义和曲线信息，以及分组定义Replay 文件是六面体网格划分的分块的脚本鼠标和键盘操作鼠标或键盘操作功能鼠标左键点击和拖动旋转模型鼠标中键点击和拖动平移模型鼠标右键点击和上下拖动缩放模型鼠标右键点击和左右拖动绕屏幕Z轴旋转模型F9 按住F9，然后点击任意鼠标键进行操作的时候进行模型运动F10 按F10 紧急图象Reset第二章ICEM CFD Mesh Editor界面The Mesh Editor, 创建修改网格的集成环境，包含三个窗口• The ICEM CFD 主窗口• 显示窗口• The ICEM CFD 消息窗口主窗口主窗口中除了图形显示区域，外，还有6个radio按钮：File, Geometry, Meshing, Edit Mesh and Output. The File MenuThe File menu 包含• Open, Save, Save as, Close, Quit, Project dir, Tetin file,Domain file, B.C file, Import geo, Export geo, Options, Utilities,Scripting, Annotations, Import mesh, DDN part.The Geometry MenuThe Geometry menu 模型修补和编辑，边界条件的设置，调用ICEM CFD DDN。

ICEM CFD实例教程

ICEM CFD实例教程

ICEM CFD 实例教程
目录 前言 .........................................................................................................................................................................1 1 ICEM CFD 概述 .........................................................................................................................................................2 1.1 ICEM CFD 简介 ............................................................................................................................................2 1.2 总体工作流程 .............................................................................................................................................2 1.3 ICEM CFD 的用户界面 ...................................................................................................................

ICEM CFD教程

ICEM CFD教程四面体网格⏹对于复杂外形，ICEM CFD Tetra具有如下优点：✓根据用户事先规定一些关键的点和曲线基于8叉树算法的网格生成，生成速度快，大约为1500 cells/second✓无需表面的三角形划分，直接生成体网格✓四面体网格能够合并到混合网格中，并实施平滑操作✓单独区域的粗化和细化✓ICEM CFD的CAD(CATIA V4, UG, ProE, IGES, and ParaSolid, etc)接口，保留有CAD几何模型的参数化描述，网格可以在修改过的几何模型上重新生成这是生成的燃烧室四面体网格，共有660万网格，生成时间约为50分钟⏹八叉树算法Tetra网格生成是基于如下的空间划分算法：这种算法需要的区域保证必要的网格密度，但是为了快速计算尽量采用大的单元。

1.在几何模型的曲线和表面上规定网格尺寸2.构造一个初始单元来包围整个几何模型3.单元被不断细分来达到最大网格尺寸（每个维的尺寸按照1/2分割，对于三维就是1/8）4.均一化网格来消除悬挂网格现象5.构造出最初的最大尺寸单元网格来包围整个模型6.节点调整以匹配几何模型形状7.剔除材料外的单元8.进一步细分单元以满足规定的网格尺寸要求9.通过节点的合并、移动、交换和删除进行网格平滑，节点大小位于最大和最小网格尺寸之间⏹ 非结构化网格的一般步骤1. 输入几何或者网格所有几何实体，包括曲线、表面和点都放在part 中。

通过part 用户可以迅速打开/关掉所有实体，用不同颜色区分，分配网格，应用不同的边界条件。

几何被收录到通用几何文件.tin 中，.tin 文件可以被ANSYS ICEM CFD’s 所有模块1.1输入几何体Import Geometry✓ 第三方接口文件：ParaSolid 、STEP 、IGES 、DWG 、GEMS 、ACIS …✓ 直接接口：Catia 、Unigraphics 、Pro/E 、SolidWorks 、I-deas… 几何变化网格可以直接随之变化导入几何体之后，ICEM 自动生成B-spline 曲线和曲面，并在预先规定的点上设置顶点。

ICEM-CFD-基础教程-C2-实例-2DPipeJunction


#1
#2
分割这条边创 建垂直分割
分割这条边
#3
创建水平分
割
分割块
– 选择 Split Block > Split Block • 左击要分割的边 • 新的边垂直于选择的边 • 左键拖动分割到合适的位 置 • 中键或Apply 完成操作
2022/3/23
ICEM CFD/AI*Environment 5.0
Spacing 1 –side 1侧前两个网格点的距离 Ratio 1 – 从side 1侧到中心网格生长比率 Spacing 2 – side 2侧前两个网格点的距离 Ratio 2 –从side 2侧到中心网格生长比率 Max Space – edge上最大
ICEM CFD/AI*Environment 5.0
#2
平行边以 红色高亮 显示
ICEM CFD/AI*Environment 5.0
18
匹配边
#1
#2 #4 #3
#6
#8
Workshop
• 匹配一条边(target)和另一条(reference) 边 的端部相连接部分的网格间距
• 避免网格尺寸出现过大的梯度 – 选择 Pre_mesh Params > Match edges – 选择 Method > Match edges (default) – 选择 reference edge – 选择 target edge – Apply
– 注意顶点颜色的改变 • 白 (边界) 到红(固定 – 约束到点)
2022/3/23
ICEM CFD/AI*Environment 5.0
7
关联边到曲线
#1
#2 #3
Workshop

ICEMCFD基础学习资料PPT课件

O-grid 建块方法
建块
点、线的关联
映射
原始建块方法
25
原理示例_球
L-grid方法
M1 M2
原始方法
26
网格察看
网格察看方法： Premesh-> cut plane/scan plane
不合适的块造成低 质量的的扁平网格
27
成块与实体：拓扑分析->T
拓扑:在线能伸缩和扭曲的情况下， 几何图形的保持不变的性质
......
Ls_dyna
......
4
ICEM两大类网格划分方法
• 1.按预设方法自动划分（求解节点）： 特点：操作简单，输出非结构网格，能应付很复杂的实体， 网格质量不能保证，大多需要进行网格修补。
• 2.基于附加块的网格划分： 方法：创建反映实体特征的块，确定块上的节点分布，关 联块与实体的点线面，把块的节点投影到实体上。 特点：需大量人工操作，可输出结构和非结构网格，网格 质量高，主要应用于简单模型。
• 5.关联点和线。 (Blocking-Associate……) • 6.设置网格参量（设置网格尺寸或设置Edge的节点数Blocking- Pre_Mesh Params
-Edge Params/Mesh-(Part Mesh Setup+Surface Mesh Setup），并 Pre_Mesh （预网格） (model tree-Blocking-pre_mesh) 7.检查网格质量(Blocking-Pre_mesh Quality Histograms……)，适当改变关联，优 化网格质量（移动点Blocking- Move Vertex …… 、劈分线Blocking- Edit Edge ……）。（Determinant>0.2;angle>18 °;Warpage<45°）

ICEMCFD中文入门教材

ICEMCFD中文入门教材MSC.Sinda.v2008.R1-ISO 1CD(热流分析)MSC.Sofy.v2007.R1-ISO 1CD（通用有限元前后处理器）MSC.Superforge.v2005.MP1-ISO 1CD(功能强大的3D锻造制程模拟分析工具,能有效地用来观察比较钢模与锻造程序制程的不同,对各种制程特性的影响,包括：材料流动、最后工件的形状与机械性质、多余材料区(material flash region)等,以期能用最省的材料、最短的时程,得到机械性质最符合预期的锻造产品,适用于冷锻和热锻分析)MSC.SuperForm.v2005-ISO 1CD(体积成型工艺过程仿真专用软件)MSC.FEA.AFEA.v2006.R1-ISO 2CD(有限元分析)MSC.Easy5.v2008.R1-ISO 1CD(一整套工程师们模拟系统的概念设计和验证工具，用于宇航、汽车和其他工业领域。

分析工具如非线性仿真、稳态分析、线性分析、控制系统设计、数据分析和测绘等均可用于测试系统级的部件如：阀门、激振器、热交换器、齿轮、离合器、发动机、气体力学、飞行动力学和其他系统)MSC.Easy5.v2008.R1.Unix-ISO 1CDMSC.MARC.v2005.R3-ISO 1CDMSC.Marc.2005.R2.Final -ISO 2CDMSC Marc 2005 Amd for Linux 1CDMSC Marc With Mentat v2003-ISO 1CDMSC.Marc v2005 培训教程MSC.MARC 资料(marc中文基本手册+MARC中文资料)MSC MARC 有限元实例分析教程MSC.RobustDesign.v2004.R3.5-ISO 1CD（Software仿真产品中的概率设计产品，它能够高效地处理多变量）MSC Working model 2D 2004 v7.0 1CD(一个概念设计工具，可以对机械系统进行仿真以代替模糊、耗时而不准确的抽象计算)MSC 系列教程MSC Patran 、Nastran & Marc 原厂培训 1CD专业提供CAD/CAM/CAE/CFD/GIS/EDA/AI/FEM软件QQ:627655105联系邮件：**********************************@MSN:**********************HKS 产品:Abaqus v6.8.1 Win32 & Win64-ISO 1DVD(最新版，不需要安装Exceed)Abaqus.v6.8.1.Linux32-ISO 1DVDAbaqus.v6.8.1.Linux.64Bit-ISO 1DVDAbaqus v6.6中文培训资料Abaqus v6.5 英文用户手册Abaqus有限元软件6.4版入门指南（中文版）Abaqus/Standard 有限元简体中文入门电子书Abaqus Explicit 有限元简体中文入门电子书Abaqus/Exercise Workshop Cougar（学习资料）Abaqus/Umat Micromechanical Models (英文版资料)Abaqus/Lectures Liflutter (ABAQUS原厂培训资料)Abaqus 使用手册（中文）ABAQUS 使用解答（中文）CRANES产品:Cranes NISA v15.1-ISO 3CD(综合FEA有限元分析)CAD Translators for Cranes NISA v15.1 1CD(CAD数据转换工具)ESAComp产品:ESAComp v3.0 for WinXP 1CD（复合材料结构设计的专用软件）Lammps 2001 源代码 1CDNIST-Refprop v7.0 1CD（计算物性的软件）Wien2k 1CD二元合金相图 Binary Alloy Phase Diagrams-ISO 1CD（软件版）材料力学计算软件3.4Flow Science产品:Flow 3D 9.3 Win32-ISO 1CD(完全解密,压铸模拟软件)Flow 3D 9.3.1 Update Only 1CDFlow 3D 9.3 Win64-ISO 1CDFlow 3D 原版教程Flow 3D 英文资料Flow 3D 初级入门教程FlowVision v2.30 1CDDDS产品：FEMtools.v3.3.Win32 1CD(振动灵敏度分析软件)FEMtools.v3.3.Win64 1CDNetwork Analysis Inc产品：Sinda/G.Application.Suite.v2.6 Working-ISO 1CD（有限差分析器软件）MAGNA产品:FemFat v4.6B 1CD（用于对部件进行疲劳测试的软件。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

–
–
当边或顶点位于关联的几何实体之上时，不显示。（长度 为零）
如果边/顶点投影错误，不需要使用undo. 只需选择正确 的边和曲线重新执行边到曲线关联操作.
2018/10/21
ICEM CFD/AI*Environment 5.0
9
分组曲线
Workshop #1
也可以: 在关联边之前分组曲线
– (在这个练习不是必要步骤)
–
–
2018/10/21
ICEM CFD/AI*Environment 5.0
2
打开几何
Workshop
打开几何 – File -> Geometry -> Open Geometry – 选择 “geometry.tin” – Open
2018/10/21
ICEM CFD/AI*Environment 5.0
–
– –
#2
诊断网格投影问题的第一步
在模型树中右击Curves 选择Edit Composite > Group Curves 选择曲线并单击鼠标中键或Apply
–
–
–
#3
第一个选择曲线颜色用作Group Curves的颜色
并没有连接曲线. 只是在保存的 block 文件中分组. 一旦 block文件关闭, 分组无效.
– 选择 Split Block > Split Block •
分割这条边创 建垂直分割
#2
左击要分割的边 新的边垂直于选择的边 左键拖动分割到合适的位 置 中键或Apply 完成操作
• • •
#3
分割这条边 创建水平分 割
2018/10/21
ICEM CFD/AI*Environment 5.0
5
2018/10/21
ICEM CFD/AI*Environment 5.0
8
显示关联
Workshop
显示关联
–
– – –
可视化验证关联是否合适
诊断网格投影问题的第一个步骤 在模型树中右击 Edges 选择Show association
显示: – 从每个非蓝色边中心引出一个箭头, 从每个非蓝色顶点位 置引出一个箭头，垂直于关联实体指向最近的一点
6
块顶点到 几何点关联
Workshop
关联块顶点到几何点:
#2 #1 #3
– 在模型树中大开 Points显示 – 选择 Associate > Associate Vertex • Entity 类型为 Point: 可以在屏幕上直接选 取 – 选择一个顶点, 中键, 然后选择 (左键) 几何点, 顶 点会自动移到相应位置 – 注意顶点颜色的改变 • 白 (边界) 到红(固定 – 约束到点)
–
#3
– –
#4
2018/10/21
ICEM CFD/AI*Environment 5.0
4
分割创建拓扑
Workshop
潜在的拓扑构型是 “T” 状 – 对许多新用户来说，在一开始这种形成这种概念是比较困难的, 但是想一想 “我怎样架构块使网格线符合我想要的形状？”这需要经验，逐渐掌握。
#1
分割块
ICEMCFD/AI*Environment 5.0
六面体网格划分实例 1
2D Pipe Junction
管接头
创建工程
Workshop
创建工程 – Fiห้องสมุดไป่ตู้e -> New Project
– 浏览进入工作目录 (2DPipeJunct)
– 输入工程名(2DPipeProject) – Save (将产生 .prj 文件，如果原来不存在这个文件) – file name 旁边的下拉文 本框可以快速的定位用 户最近使用的文件. Project文件 包含关于工 程设置, 工作文件夹及 相关文件的信息. 保存工程后, 加载工程 文件将加载文件夹下所 有相关文件
3
初始化分块
Workshop
#1
开始分块 – –
#2
选择 Blocking > Create Block > Initialize Blocks 设置 TYPE 为 2D Planar Apply 创建一个环绕所有几何体的 块 曲线自动改变颜色 (颜色互 相独立而不是按 part分色) 这样比较容易区分每条曲线 的端点
– 移动顶点 ，使蓝色边尽可能的垂直于里面的曲线
2018/10/21
ICEM CFD/AI*Environment 5.0
12
网格尺寸
Workshop
设置curves上的网格尺寸 –
#1
选择 Mesh > Set Curve Mesh Size 键入 “a” 选择所有曲线 设置Maximum element size = 3, Height = 1且 Ratio = 1.5 Maximum element size = 任意网格单元边的 最大尺寸 Height 第一层的高度 (垂直于边界)
删除块
Workshop
#1
– –
选择 Delete Block 选择如图所示下面两角的块
–
#2
Apply
实际上并没有真正删除块. 只是移到part, VORFN, 因此如果需要还可重新使用 想真正删除，选择 Delete permanently
– –
2018/10/21
ICEM CFD/AI*Environment 5.0
2018/10/21
ICEM CFD/AI*Environment 5.0
11
在几何体上移动块顶点
Workshop
移动剩余的顶点
#1
– 选择Move Vertex > Move Vertex – 左击、按住左键拖动顶点到理想的位置
– 单击中键完成操作
– 单击右键会取消前面的移动; 不会退出操作
#2
2018/10/21
ICEM CFD/AI*Environment 5.0
7
关联边到曲线
Workshop
选择 Associate > Associate Edge to Curve
– 选择如图所示的3个边
#1
– 选择左图所示的3条曲线 – 中键或Apply – 曲线自动组成一组
#2 #3
• 注意同组曲线颜色相同 – 注意边颜色的变化 • 白 (边界) 到绿(约束到曲线) – 对图示左下角的3条边及3条曲线进行同 样的操作
#4
3
2 1
2018/10/21
ICEM CFD/AI*Environment 5.0
10
完成边到曲线的关联
Workshop
关联剩下的edges – 可选的
–
– – –
关闭Curves显示只观察Edges
在如图所示直线上的边不需要再进行关联（顶点和曲线点已关联）完全可以实现网格 投影。 然而, 边界单元只能创建于与曲线相关联的边上, 你需要关联这些边以便创建单元设置 边界条件 对于位于曲线上的边, 由于曲线和边重合无法区分辨别. 只要记住第一次只选择边, 然 后单击右键, 第二次选择曲线, 你可以在同一位置点击两次选择不同对象.
