GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (16)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
局部放电检测仪操作规程一、校准将空气开关推到闭合位置，转动操作台上的电源锁，接通电源，打开检测仪的电源开关，设备开机，并自动启动检测软件。
调节粗调增益到“0”档位。
将校准信号发生器一端接高压发生器的高压端，一端接地，打开信号发生器并选择合适的校正电荷量档位，一般选择50pC或100pC。
观察显示屏的椭圆放电量指示，和数码管放电量读数器读数，调节粗调增益档位，逐档上升，直至档位“3”，升档过程中应注意放电量读数，若超过本档位的测量范围（120），且显示屏椭圆放电指示过高（高于约2cm），应停止向上升档，并检查是否有异常或干扰过大。
升至档位“3”后，观察放电量读数器读数，并调节细调增益旋钮与校准信号电荷量一致，校准完成后细调增益旋钮不得再调节，除非再次校准。
粗调增益旋钮重新调节到“0”档位，并关闭校准信号发生器，移除连接线。
二、检测将试品正确连接到高压端和接地端。
按下“启动”按钮，连续按“升压”按钮，升压至试品工频耐压值的80%左右，并保持20至30秒，然后按“降压”按钮将电压调节至要求的局放电压值。
观察显示屏椭圆放电量指示和放电量读数器读数，若读数过小，则应调高一档，若读数超过100则应降低一档，最终读数应为放电量读数器读数乘以或除以档位相对应的倍率来确定。
档位“3”倍率为1，相邻档位倍率为10，档位“2”倍率为10，档位“4”倍率为0.1，其他各档位倍率按此类推。
读取放电量数据后，重新将增益粗调旋钮调至档位“0”，逐步降低电压，直至“零位”指示灯亮起，按下“停止”按钮。
用放电棒的导电部位碰触试品高压端进行放电。
在此项完成前禁止任何人员靠近试品以及高压发生器。
三、维护保养使用完毕后，关闭局放检测仪电源，关闭操作台电源锁，将空气开关扳至断开位置。
用防尘布改好操作台。
日常使用应对操作台和高压发生器除尘清洁，并保持干燥。

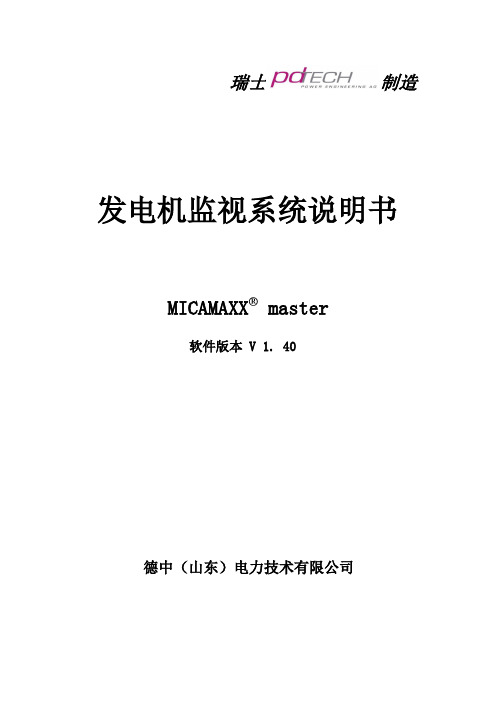

瑞士制造发电机监视系统说明书MICAMAXX®master软件版本 V 1. 40德中（山东）电力技术有限公司目录目录 (1)1 版权说明 (2)2 供货范围 (2)3. MICAMAXX®master测量系统 (2)3.1介绍 (2)3.2 硬件模块 (3)3.2.1 局部放电测量 (6)3.2.2 端部绕组振动监测 (6)3.3 系统程序 (7)3.4 硬件说明 (9)3.4.1正视图 (10)3.4.2后视图 (10)4 软件安装和网络配置 (10)4.1软件安装 (10)4.2 网络配置 (10)4.2.1 网卡安装 (12)4.2.2传输控制协议TCP/ IP的安装 (12)4.2.3传输控制协议TCP/IP的设置 (14)5 基于浏览器的配置和数据采集 (16)5.1 管理和配置 (18)5.1.1系统综合参数的设置 (19)5.1.2 局部放电模块的设置 (23)5.1.3 OVM振动模块的设置 (28)5.1.4 AMF 模块的设置 (29)5.1.5 AUX 模块设置 (30)5.2 通过浏览器界面查看数据 (29)5.2.1 局部放电 (29)5.2.2 OVM振动检测 (32)5.2.3 AMF (33)5.2.4 AUX (33)5.2.5 综合参数的设置........................................................................ .33 5.2.6纪录文件.. (33)附录A 技术规格 (34)附录 B 自动生成报告的示例 (35)1.版权说明PD Tech Power Engineering AG 保证在使用提供的软件和硬件前提下，MICAMAXX®master 测量系统能够正常使用。
如果软件或硬件被第三方修改，济南德中电力技术有限公司和PD Tech Power Engineering AG不承担任何责任。
局部放电检测仪一、概述局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1．可测试品的电容量范围6PF--250μF2．检测灵敏度（见表一）表一输入单元序号调谐电容单位灵敏度（微微库）（不对称电路）1 6-25-100 微微法0.022 25-100-400 微微法0.043、放大器频带：①低端：10KHZ、20KHZ、40KHZ任选②高端：80KHZ、200KHZ、300KHZ任选4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。
5、时间窗：①窗宽：可调范围15°～150°;②窗位置：每一窗可旋转0°～170°；③两个时间窗可分别开或同时开。
6、放电量表：①指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)②数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)7、椭圆时基：①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线。
④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
8、试验电压表：①量程：100KV（可扩展）②显示：3½数字电压表指示③精度：优于±5%（以满刻度计）9、内、外零标功能10、体积：500*500*210（宽*深*高）mm311、重量：约18kg。
F Z-Ⅲ型系列智能电池放电仪用户使用手册北京信力隆通信技术有限公司B e i j i n g X i n l i l o n gC O.L T D目录一、概述--------------------------------------------------------- 3二、产品说明--------------------------------------------------- 3三、放电仪面板图--------------------------------------------- 4四、使用方法--------------------------------------------------- 4五、技术指标--------------------------------------------------- 8六、装箱清单--------------------------------------------------- 9附：存储单元使用说明--------------------------------------------- 10一、概述FZ-Ⅲ型系列智能电池放电仪是专为大容量蓄电池组进行放电维护而设计的，广泛适用于电信局、移动局、供电局等有电池供电的系统进行维护使用。
二、产品说明FZ- Ⅲ型系列智能电池放电仪是我公司在FZ-Ⅱ型智能电池放电仪的基础上新研制的电池放电维护设备。
它具有以下技术特点：1、采用新型PTC放电材料，提高热交换效率，减轻放电仪的重量，延长放电仪的使用寿命。
2、具备多种放电方式，根据放电方式和结束放电的条件不同，本放电仪可以工作在如下放电方式：●恒流定时方式，放电仪根据用户设定的电流恒流放电，当到达用户设定的放电时间时自动停止放电，并以音响提醒用户。
●恒流定安时方式，放电仪根据用户设定的电流恒流放电，当到达用户设定的放电电量（安时）时自动停止放电，并以音响提醒用户。
局部放电测试仪说明书尊敬的顾客感谢您购买本公司HTJF-H局部放电检测系统。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危2险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
武汉市华天电力自动化有限责任公司请勿在易爆环境中操作。
局部放电测试仪的操作使用
1. 在试验开始加压以前，试验人员必须详细而全面地检查一遍线路，以免线路接错。
测试仪器处的接地线是否与接地体牢固连接，若连接不牢或在准备工作时掐头去尾线被脚踢断，这将可能引起人身和设备事故。
2．对于连接线应避免将尖端暴露在外，防止尖端电晕放电，尤其对于电压等级较高的局部放电试验，必要时要加粗高压连接线及加装防电晕罩，减小因场强过高引起的电晕放电。
屏蔽罩不能与试品的瓷裙相接触。
3. 一般情况下，在试验过程中，被试品在耐压、预升压时局部放电量都比正常值大很多，此时仪器的仪表必然会超出满刻度。
为防止仪器损坏，应将仪器的增益粗调旋钮逆时针旋转一档或更多档，以不超出满刻度为标准。
当电压降至测量电压时，再将增益粗调开关顺时针旋转一档或更多档，以便记录测量值。
4. 校正电量发生器校正完毕后，一定要从高压端脱离，并关闭电源开关，且仪器的增益细调旋钮不可再调。
因增益粗调开关每相邻两档之间的关系是十倍，且档位有指示，故升压后根据放电量大小，可选择合适量程。
逆时针旋转时，每降一档量程扩大十倍；反之，顺时针时，量程缩小十倍。
5. 局部放电测试仪试验完毕后，应对整个测试系统再进行一次复查校正，验证是否与试验前所校正出的刻度系数相等，以免测试仪器或其它环节在试验过程中发生故障而使测试结果不对。
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (1)二、技术参数 (3)三、结构布局 (5)四、使用操作 (7)4.1 主界面 (7)4.2 超声波测量程序 (8)4.3 TEV测量程序 (9)4.4 历史数据查看 (10)五、TEV读数说明 (12)六、使用条件 (21)七、符合声明 (21)8.1 保修 (22)8.2 范围 (22)九、售后服务 (23)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。
局放检验仪使用说明一、简介二、操作前准备1.检查仪器及附件是否完好，如有损坏请勿使用。
2.检查电源电压是否符合仪器要求，以及检查是否接地良好。
3.打开仪器，待仪器启动完成后，进行校准操作。
4.将感应电场传感器放置在待测设备的合适位置，并确保传感器与设备接触良好。
5.接通设备电源，确保待测设备处于正常工作状态。
三、测量操作步骤1.选择测量模式：仪器一般提供自动和手动两种测量模式，根据需要选择合适的模式。
2.开始测量：在自动模式下，仪器将会自动启动测量程序，您只需等待结果；在手动模式下，则需要手动触发仪器开始测量。
3.观察结果：仪器会将测量结果以数值、波形图或者报警信号的形式显示在屏幕上，您可以根据需要进行观察和记录。
4.分析结果：根据测量结果，您可以通过仪器提供的分析工具对局部放电现象进行分析，包括判断放电类型、放电源位置、放电时刻等。
四、测量注意事项1.确保设备工作正常：在测量局放时，应确保待测设备处于正常工作状态，否则可能会干扰测量结果。
2.避免人身安全问题：测量时应远离高电压部位，并穿戴好绝缘防护用具，以免发生人身伤害事故。
3.合理选择传感器位置：传感器位置的选择对测量结果影响较大，应尽可能接近局部放电源位置，并避免共振点影响。
4.避免干扰源：在测量过程中，应尽量避免其他干扰源的影响，如进线电流、周围设备放电等。
五、校准和维护1.校准：仪器的校准操作应按照仪器说明书进行，定期进行校准是保证测量准确性的重要环节。
2.保养：使用完毕后，应及时清洁仪器表面，并妥善保管。
仪器应避免潮湿、高温、震动等环境。
六、故障排除如果出现仪器操作异常，例如无法启动、测量结果异常等问题，应按以下步骤进行排除：1.检查电源和电源线是否正常连接。
2.检查传感器是否与设备接触良好，并检查传感器是否损坏。
七、使用注意事项1.不得拆卸仪器外壳或者私自更换仪器零部件。
2.在使用仪器过程中，请严格按照操作说明进行操作，避免误操作。
XDFD系列蓄电池放电测试仪操作说明书目录第一章外形说明及接线图 (2)第二章仪器参数设定说明 (3)第三章放电仪使用方法 (5)第四章常见故障 (6)第一章 外形说明及接线图一、 外形说明：1．液晶显示屏 2．交流电源输入 3．输入选择开关 4．电池输入-5．电池输入+ 6．空气开关 7．USB 接口 8.操作面板二、接线说明接线完成后请检查一遍接线是否正确，电池正接至主机箱的端子正注意电池输入端子不得接反！！！三、接线正确无误后，打开空气开关使内部电路与电池连接，设定程序即可正常工作。
注意：交流电源和直流电源不可同时使用！！四、 扩展机箱如需增大放电电流，可选择扩展机箱与主机箱并联即可。
带扩展放电箱主箱增加两位接线端子，接至扩展放电箱接线端子即可。
注意正负极性，主负机箱正正相连，负负相连。
第二章 仪器参数设定说明一、仪器面板操作：1)、参数设定：通过设定各种放电参数，用户可以根据需要来给电池放电。
仪器开机后自动进入主菜单，屏幕显示如下：按面板上的∧ ∨键选择所需要设定的项目，然后按‘确认’键进入例如：按面板上的∧ ∨键，将光标下移至“设置参数”项，按‘确认’键系统自动进入下一级参数设定菜单，屏幕显示如下：按∧ ∨键选择需要设定的参数，按‘确认’键所选参数闪烁，按∧ ∨键修改数值，按‘确认’键保存，然后按‘取消’键退出。
1.年--------设定放电装置系统时间2.月--------设定放电装置系统时间3.日--------设定放电装置系统时间4.时--------设定放电装置系统时间5.分---------设定放电装置系统时间6.放电电流---------放电时电池输出电流7.终止电压---------设定电池电压下限，至终止电压自动停止放电8.放电时间---------设定最长放电时间，至放电时间自动停止放电9.电池容量--------电池组标称容量2)、在第一屏选择‘开始放电’项，按‘确认’进入，放电装置将将启动放电检测过程。
局部放电检测仪原理与使用说明局部放电是指在绝缘体内部或表面上由于电场强度超过局部击穿强度，导致的电荷释放现象。
在电力设备中，局部放电是一种常见的故障现象，它会导致绝缘体老化、击穿甚至设备烧毁。
因此，及早发现局部放电现象并进行处理非常重要。
此外，局部放电检测仪还可以通过数据处理和图像显示，提供故障诊断和预测功能。
它能够记录和存储检测数据，进行数据分析和趋势监测，为设备维护和管理提供科学依据。
使用局部放电检测仪需要注意以下几点：1.在使用前，应检查仪器的各项功能是否正常并进行校准。
确保仪器的准确度和稳定性。
2.在检测前，应对被测设备进行清洁，并确保设备处于安全断电状态。
避免任何可能的电击和伤害。
3.根据被测设备的特点和检测要求，选择合适的传感器，并正确安装在设备上。
确保传感器与设备的接触良好。
4.在检测过程中，应按照仪器的操作说明进行操作，并根据实际情况调整检测参数。
例如，增加或调整检测频率和采样速率，以提高检测灵敏度。
5.检测过程中，应密切观察仪器上的显示数据和报警提示。
一旦出现异常，应及时停止检测并进行故障分析。
6.检测完成后，应记录检测数据，并进行数据处理和分析。
通过对数据的比较和趋势分析，可以找出故障的原因和位置，并制定合理的维修方案。
总之，局部放电检测仪是一种重要的电力设备检测工具。
它能够快速、准确地检测电力设备中的局部放电现象，并提供故障诊断和预测的功能。
正确使用局部放电检测仪，可以帮助用户及时发现和处理设备故障，保证电力系统的安全运行。
TEV在线局放仪一、概述局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。
携带方便、测量快速，抗干扰能力强，便于现场使用。
其配置软件具有实时波形图、最大峰值显示、定位等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。
本仪器采用自动或手动记录保存试验数据和瞬态放电波形，提供后期数据分析参考。
二、技术参数(一)技术特性(二)显示(三)存储(四)接口(五)通用说明(六)配置清单三、引用标准高压开关设备和控制设备标准的共用技术要求DL/T 5933.6kV～～40.5kV 交流金属封闭开关设备和控制设备DL/T 4043.6kV～～40.5kV 交流金属封闭开关设备和控制设备GB 3906局部放电测量GB/T 7354电力设备局部放电现场测量导则DL/T 417高电压试验技术 *部分：一般试验要求GB/T 16927.1 高电压试验技术第二部分：测量系统GB/T 16927.2 高电压试验技术第3 部分: 现场试验的定义及要求GB/T 16927.3四、变压器测量(一)超声波法检测原理当变压器内部产生放电信号时，除产生放电脉冲电流沿容性回路传输外，同时还会激发出机械波（超声波）信号通过变压器油向四周辐射传播。
虽然电力变压器的结构较为复杂，但是变压器的整个器身内充满了变压器油，而绕组、绝缘材料、支撑、夹件、引线等部件均浸在油中，由于变压器油为超声波的良好传播媒介，这为在箱壁外侧检测局放产生的超声信号提供了有力条件。
所以，在变压器的箱壁外侧安放超声波传感器可以接收到内部较大的放电信号。
(二)脉冲电流法检测原理(HFCT)由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几千皮法的分布电容，同时绕组与油箱间也存在上百皮法的分布电容。
第一章简介１.１用途采用SJY-3型发电机局部放电射频监测仪（以下简称射频监测仪）可对大型发电机定子绕组的局部放电现象进行早期检测及诊断。
大型汽轮发电机和大型高压交流电动机中，由于定子绕组的故障（如绝缘磨损、接线开焊、股线断裂、高电场造成电晕等）会导致发电机运行中内部放电量增加，严重时，放电处将产生弧光，会导致局部过热和损坏绕组对地绝缘，严重影响发电机的绝缘寿命。
发电机内部的放电现象必然在定子绕组中产生很多高频分量，电弧放电辐射的电磁波频谱很广，其中一部分将传入定子绕组的中性点接地线中。
由于发电机中性点对地电位很低，发电机内任何部位的电弧放电都将会在中性点接地线内产生相应的射频电流，射频监测仪是通过高频电流传感器来监测发电机中性点上的电弧的高频信号，以发现定子线圈内部放电现象。
由于发电机定子绕组中存在着多种射频干扰信号，其发放电电流信号通过中性点接地线流向接地点，高频电流互感器把此射频信号耦合到监测仪，该射频监测仪可以监测到放电电流的强弱，以此来探测发电机局部放电的程度，实现对发电机定子绝缘的状态监测及故障报警。
采用射频监测仪在线监测发电机放电的方案见图１－１。
１.２设备简述由图1-1可见，SJY-3系列射频监测仪包含：射频监测仪主机、高频电流传感器（ＣＴ）和遥控板。
高频电流传感器（CT）接在发电机中心线上，射频监测仪主机安装在被监测的发电机接地变压器小室旁边，并可采用遥控监测的方法连到控制室或其它场合。
１.３高频电流传感器（CT）CT要求安装在发电机中线上，位置在中线接地变压器的前端，以拾取中性点接地线内产生的射频电流。
该CT亦可接频谱分析仪用于其它场合。
１.４射频监测仪主机射频监测仪主机含射频信号接收部件、逻辑和自检电路部件、输入输出电路部件及电源供应部件。
主机面板上安置指针式仪表以指示发电机系统的射频电平，图案1-2所示。
该面板上外设有控制、显示合用的带指示灯的四个按键，两个用以设定报警电平的电位器。
国家电力公司武汉高压研究所北京科奇天朗电子仪器制造中心工控机存储一台监测仪的数据工控机存储两台监测仪的数据一、概 述 (4)二、仪器特点与技术性能 (5)三、工作原理 (6)四、安装与校准 (9)五、面板操作 (12)六、微机使用与操作 (13)七、运行须知 (14)八、产品成套性 (14)九、售后服务 (14)附图：仪器柜尺寸图及附件图一、概述大型发电机运行的可靠性直接关系到电网系统的正常运行。
而确保电力系统的正常运行，对国计民生具有重要的战略意义和现实意义。
在发电机发生的重大事故中，定子绝缘隐患所产生的局部放电是引起事故原因之一。
它起始于发电机绝缘老化、放电；定子线圈内股线断股；槽内槽楔固定松动；渗油污染线圈产生爬电；水冷机组线圈渗、漏水引起的绝缘放电；空冷机组产生的电晕等。
总之，故障放电是电气设备运行过程中电气绝缘劣化的一种表现，是发展成为绝缘击穿短路事故的必经过程。
预防性试验不能完全保证发电机绝缘在一个检验周期内安全运行，尤其是无法掌握运行中发电机绝缘放电的状态变化。
因而有必要寻求一种绝缘放电的在线监测仪器，随时监测运行中发电机定子绝缘的正常放电值和异常放电值，依据放电的性质、放电量的大小和次数及变化趋势，可以早期判断发电机是否存在绝缘劣化，甚至绝缘损坏，为故障检修及周期维护提供有效数据。
同时为电力系统运行监测的自动化，提高电厂现代化管理水平打下基础。
JDY－Ⅳ型发电机局部放电监测仪是以绝缘放电测试理论为依据而研制开发的一种新型发电机绝缘放电在线监测仪器。
其主要依据发电机绝缘在形成故障过程中所产生的局部放电和局部放电所具有的特征为判断依据，进行定量测量、定性分析，同时示波器显示放电相位和波形，以利综合判断及采取措施。
该仪器采用ＰＣ（微微库仑）作为量值，具有数字化、智能化等先进技术，经串行接口与计算机进行数据传输。
通过运行我单位开发的监测软件，可实时地在计算机屏幕上显示采集的数据，并观测放电波形。
本仪器适用于不同容量、各类型发电机组的在线连续监测。
随着现代科学技术的迅猛发展和全国各电厂自动化水平的不断提高，国内各大发电厂对我厂生产的发电机局部放电监测仪这种在线监测仪器在数据传输方面的准确性和及时性提出了更高的要求，为了能更好地为各电厂提供服务来确保电力系统的正常运行，我们适应市场的需要积极地改进了我们的仪器，实现网络的数据实时传输。
二、仪器特点与技术性能(一).仪器特点：采用固定接线，有自校系统，可以按PC量纲与标准局放仪校准。
D1.利用中性点耦合方式取放电信号，安装简便，易于为用户接受，见图1。
2.灵敏度高，测量范围广，功能齐备，运行稳定。
3.电路设计先进合理，仪器采用了严格屏蔽抗干扰能力强。
4.本机的即时放电数据采集有两部分构成，一部分为放电波形的示波数据采集，另一部分为放电波形的峰值数据采集。
图2 工作界面a.放电波形的示波数据采集通过电缆连接到微机示波器卡，经过AD变换后以椭圆显示于微机运行程序工作界面的上半部，如图2所示。
b.放电波形的峰值数据采集部分除以数字形式显示于本机面板外还以串口形式传送至微机以曲线方式显示于微机程序工作界面的下半部，如图2所示。
同时以每小时一幅，每天一个文件的方式把下半部界面作为历史纪录存储于微机的硬盘上，点击程序界面上半部的示波椭圆显示便可以查看更多的本机与工作程序操作说明。
5.本机可以将两台发电机局部放电监测仪串接分时共用一台微机，经过简单的程序设置还可以在一个局域网内与其他微机实现互联数据共享。
(二).技术性能：1.监测点： 发电机中性点。
2.测量范围：0.01×103～0.99×108PC3.监测方式：连续自动监测4.显示方式：数字显示放电量值,单位PC(微微库仑)图形显示放电波形5.校准脉冲：输出幅度：100V衰减范围：0～99dB脉冲前沿：0.01µs/v6.选频范围：90～130 kHz7.报警定值： ≥0.1×108PC8.供电电源： ～220V 50Hz9.主机功率： ≤200W（三）外形尺寸及重量： 440(长)×490(宽)×177(高)mm, 10Kg三、工作原理本仪器的测试原理为脉冲电流法，发电机发生绝缘放电时，在监测耦合回路(检测匹配阻抗)引起电荷转移，产生高频脉冲。
此脉冲经传输电缆耦合至主机的前置放大器部分，在微电脑电路的控制下，进行放大及各种信号的处理，最后以数字值(ＰＣ)的方式连续显示和数据储存图3 仪器主机方框图仪器总体简图见图3所示，包括如下各部分：检测阻抗变换电路、前置放大电路、滤波和频带门形成电路、信号处理电路、脉冲信号源电路和微电脑电路等。
图4如前述程序工作界面的上半部所示，本机所显示的选相椭圆示波器的基础原理如图4所示。
图中黄线绘制的正弦波为本机交流电源的波形并设定为三相交流电源中的A相。
移相120°与240°后绘制的正弦波成为B相（绿线）与C相（红线）。
本机放电波形数据采集的起动脉冲产生于A相正弦波正上升沿的过零点，且以A相正弦波绘制的椭圆曲线做基准，曲线中各线点的坐标值由X=M*Sin(i*pi/360),Y=N*Cos(i*pi/360)确定。
M、N为常数决定椭圆形状，pi=3.1415926,i=0～359，当i=0时X=0，Y=N，此点位于椭圆曲线坐标原点的上方，它不但是椭圆曲线的起点，在时间上也对应于A相正弦波正上升沿的过零点。
由过零点触发起动一个放电波形的数据采集周期（20ms），并在椭圆界面更新重绘时逐点分发叠加在椭圆曲线的Y值上，形成带放电波形的椭圆曲线图。
当选择显示某一相时把椭圆曲线分成前后两个弧段显示，对于如上描述图5中的A相显示起始段为0-90°间，结束段为180°-270°间。
如果换成B相显示则起始段应位于图中的120°-210°间，结束段应位于图中的300°-30°间，C相显示则起始段应位于图中的240°-330°间，结束段应位于图中的30°-150°间。
图5根据绝缘放电一般开始于交流电正弦波形的60°-90°和240°-270°范围的原理，由图4可知当显示A相椭圆曲线时，仪器不但捕捉A相60°-90°间与240°-270°间的放电信号，同时也捕捉显示了B相240°-270°与60°-90°间的放电信号。
区别在于A相放电信号发生于两椭圆弧线的后30°，B相放电信号发生于两椭圆弧线的前30°，B相与C相也有类似关系。
一般监视有否放电信号时应选择全周期（F）显示，以便各相放电信号均显示在椭圆曲线上。
本仪器正常运行时的PC值应在0.10×108PC以下，此时仪器处于实时采数、显数、传数等操作状态，当采样值≥0.10×108PC，仪器再做一分钟的连续采样，如果采样值全部达到或超过0.10×108PC，仪器启动报警，此后若遇6分钟内再无≥0.10×108PC值出现则结束报警。
四、安装与校准(一) 电缆线铺设将厂家提供的单、双屏蔽射频电缆线各一根（230米）并行铺设。
在中性点（发电机接地变压器柜子处）一端留5米，沿电缆架铺设至主控室专用柜（或其它指定位置）。
（二）中性点处的安装厂家已将阻抗匹配盒和高压耦合电容器固定在绝缘板上，如图6所示。
图61、如图7所示将绝缘板固定在发电机接地变压器柜子内侧，距离中性点≤500mm。
将高压电容器一端与发电机中性点连接好，另一端与阻抗匹配盒“初级始端”连接。
注意中性点连线与金属接地留有一定的绝缘空间距离（≥50mm）。
图72、单屏蔽射频电缆线连接到阻抗匹配盒上的“定标输入”插座。
图6 3、双屏蔽射频电缆线连接到阻抗匹配盒上的“至放大器”插座，将最外层屏蔽网上的焊片连接到阻抗匹配盒外面的接地接线柱。
4、阻抗匹配盒接地端应与电压互感器的接地端或发电机的接地端连接牢固。
（三） 主控室处的安装仪器安装前应打开仪器上盖板，检查仪器内各部件是否有震落、松动等现象，然后再接通电源检查仪器是否工作正常。
1、仪器放置在主控室专用柜子内（或其它指定位置）。
柜内应提供220V交流电源。
2、单屏蔽射频电缆线连接到仪器后面板上的“信号源输出”插座。
3、双屏蔽射频电缆线连接到仪器后面板上的“中性点”插座，将最外层屏蔽网上的焊片连接到仪器后面板上的接地接线柱上。
如图8所示。
图8 后面板图4、仪器后面板上的九芯插头连线电缆分粗细两种。
粗线为串口连接电缆，细线为示波卡连接电缆。
5、两台仪器连接时，用短连接线由第一台仪器的串口、卡口的“下行”接至第二台仪器的串口、卡口的“上行”。
6、卡通道电缆为同轴电缆，每台仪器的“卡通道输出”均连接至微机采集卡的输入通道，1号机（机内程序片编号为LDI-1）连接至A通道，2号机（机内程序片编号为LDI-2）连接至B通道。
(四).仪器的校准1.如图9所示，将阻抗匹配盒内“定标输出”与“初级始端”之间的短接片移开，临时用一条导线(图9中的粗虚线)将“定标输出”与中性点连接。
图92.如图10所示，将主机内信号源板上两位衰减拨盘开关拨至00dB。
图103.开启整机电源，待显示稳定后，按下“信号源”按钮使其上部的指示灯点亮，调节后面板上的前置增益调节电位器，使PC值显示在0.90×106～0.99×106之间。
4.去掉临时导线(图9中的粗虚线)，用短接片将阻抗匹配盒“定标输出”与“初级始端”短接 (如图11所示)，调节信号衰减开关，使PC显示在0.90×106～0.99×106之间，此时衰减开关读数即为本仪器在线间接校准值。
5.静态调试完将主机处单屏蔽电缆线插头取下包好，待以后需要调试时使用。
关闭信号源，PC显示一般在104与105左右，因发电机不同而不同。
经上述校准和正确安装后，仪器可投入在图11线监测运行。
五、面板操作1．图12所示为主机面板，按下面板的“信号源开关”其上部指示灯亮，后面板上“信号源”输出校准脉冲1个小时，后自动关闭。
图12 前面板图2．“报警复位”按钮开关用于手动复位报警信号，在报警灯亮时按下此开关结束报警。
再次按下则恢复报警。
3．当两台仪器共用一台微机时连接于微机采集卡的仪器必须启动运行，否则另一台仪器的数据无法上传。
六、微机使用与操作1、 运行随机附带光盘上的安装程序setup.exe即可把KqTr04-LDI服务程序安装于windows系统环境下，缺省安装路径为：c:\programfile\科奇天朗\。
