试题库及参考答案一、填空题1.液压系统中的压力取决于(),执行元件的运动速度取决于()。
(负载;流量)2.液压传动装置由()、()、()和()四部分组成,其中()和()为能量转换装置。
(动力元件、执行元件、控制元件、辅助元件;动力元件、执行元件)3.液体在管道中存在两种流动状态,()时粘性力起主导作用,()时惯性力起主导作用,液体的流动状态可用()来判断。
(层流;紊流;雷诺数)4.在研究流动液体时,把假设既()又()的液体称为理想流体。
(无粘性;不可压缩)5.由于流体具有(),液流在管道中流动需要损耗一部分能量,它由()损失和()损失两部分组成。
(粘性;沿程压力;局部压力)6.液流流经薄壁小孔的流量与()的一次方成正比,与()的1/2次方成正比。
通过小孔的流量对()不敏感,因此薄壁小孔常用作可调节流阀。
(小孔通流面积;压力差;温度)7.通过固定平行平板缝隙的流量与()一次方成正比,与()的三次方成正比,这说明液压元件内的()的大小对其泄漏量的影响非常大。
(压力差;缝隙值;间隙)8.变量泵是指()可以改变的液压泵,常见的变量泵有( )、( )、( )其中()和()是通过改变转子和定子的偏心距来实现变量,()是通过改变斜盘倾角来实现变量。
(排量;单作用叶片泵、径向柱塞泵、轴向柱塞泵;单作用叶片泵、径向柱塞泵;轴向柱塞泵)9.液压泵的实际流量比理论流量();而液压马达实际流量比理论流量()。
(大;小)10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为(与)、(与)、(与)。
(柱塞与缸体、缸体与配油盘、滑履与斜盘)11.外啮合齿轮泵的排量与()的平方成正比,与的()一次方成正比。
因此,在齿轮节圆直径一定时,增大(),减少()可以增大泵的排量。
(模数、齿数;模数齿数)12.外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是()腔,位于轮齿逐渐进入啮合的一侧是()腔。
(吸油;压油)13.为了消除齿轮泵的困油现象,通常在两侧盖板上开(),使闭死容积由大变少时与()腔相通,闭死容积由小变大时与()腔相通。
网络教育学院《液压传动与控制》课程设计
题目:画一个增压回路
学习中心:学习中心
层次:专升本
专业:机械设计制造及其自动化
年级: 2019 年秋季
学号:微boge30619
学生:添翼
辅导教师:
完成日期: 2020 年 12 月 15 日
大工20秋《液压传动与控制》课程设计
注意:从以下5个题目中任选其一作答。
题目五:画一个增压回路
总则:自己绘制,不限制绘制方法。
要求:(1)说明回路的功用
(2)说明回路的组成及各元件的作用
(3)说明回路的工作原理
(4)撰写一份word文档,里面包括以上内容
作业提交:需要更多加微boge30619
以附件形式上交离线作业(附件的大小限制在10M以内),选择已完成的作业,点提交即可。
如下图所示。
注意事项:
独立完成作业,不准抄袭其他人或者请人代做,如有雷同作业,成绩以零分计!。
长风破浪会有时,直挂云帆济沧海。
住在富人区的她大连理工大学智慧树知到“机械设计制造及其自动化”《液压传动与控制》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共10题)1.液压马达与液压泵在()。
A.工作原理上相同,结构上相似B.工作原理上相似,结构上相同C.工作原理上和结构上都相同D.工作原理上和结构上都不同2.顺序阀用油的压力来控制()。
A.流量大小B.油路通断C.以上选项都对D.以上选项都不对3.压力继电器是用液压信号启闭电气触点,控制电路通断的液/电转换元件。
()A.正确B.错误4.叶片泵自吸能力()。
A.强B.差C.有时强,有时差D.以上选项均不对5.液控单向阀的泄油方式有()。
A.内泄式B.外泄式C.以上选项都对D.以上选项都不对6.泵—马达式容积调速回路有变量泵—定量马达、定量泵—变量马达、变量泵—变量马达三种组合方式。
()A.正确B.错误7.静止液体内任何一点具有压力能和位能两种能量形式,其总和()。
A.保持不变B.有规律变化C.无规律变化D.以上选项均不对8.根据度量基准不同,压力的表示方法()“绝对压力”。
A.包含B.不包含C.以上选项都对D.以上选项都不对9.液压油的粘度与温度()。
A.有关B.无关C.有时有关,有时无关D.以上都不对10.旁通式调速阀的效率()。
A.低B.高C.以上选项都对D.以上选项都不对第1卷参考答案一.综合考核1.参考答案:A2.参考答案:B长风破浪会有时,直挂云帆济沧海。
住在富人区的她3.参考答案:A4.参考答案:B5.参考答案:C6.参考答案:A7.参考答案:A8.参考答案:A9.参考答案:A10.参考答案:B。

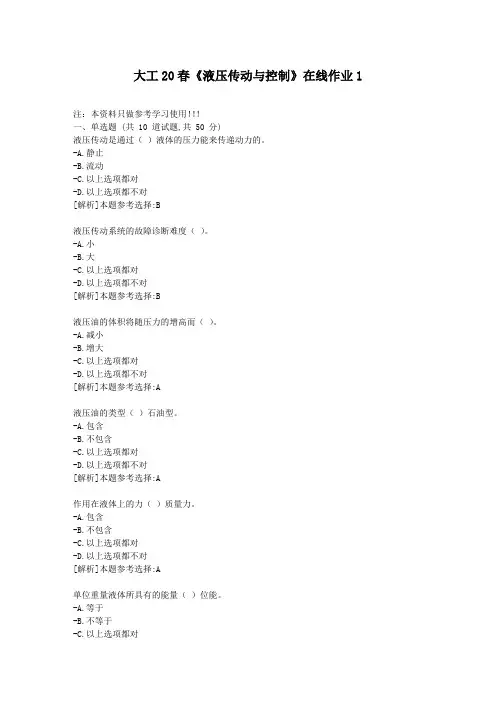

大工20春《液压传动与控制》在线作业1
注:本资料只做参考学习使用!!!
一、单选题 (共 10 道试题,共 50 分)
液压传动是通过()液体的压力能来传递动力的。
-A.静止
-B.流动
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:B
液压传动系统的故障诊断难度()。
-A.小
-B.大
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:B
液压油的体积将随压力的增高而()。
-A.减小
-B.增大
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:A
液压油的类型()石油型。
-A.包含
-B.不包含
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:A
作用在液体上的力()质量力。
-A.包含
-B.不包含
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:A
单位重量液体所具有的能量()位能。
-A.等于
-B.不等于
-C.以上选项都对。
大工15秋《液压传动与控制》在线作业3
一、单选题(共5 道试题,共25 分。
)
1. 一般溢流阀的应用中不包括()。
A. 保持系统压力恒定
B. 防止系统过载
C. 调压
D. 远程调压和作卸荷阀
————选择:C
2. 泵在正常工作条件下,按试验标准规定必须保证的流量为()。
A. 几何流量
B. 额定流量
C. 实际流量
D. 理想流量
————选择:B
3. 液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为()。
A. O型
B. H型
C. K型
D. P型
————选择:B
4. 外反馈限压式变量叶片泵()。
A. 转子中心固定,定子可以水平移动
B. 转子中心固定,定子也固定
C. 转子不固定,定子中心固定
D. 转子不固定,定子也不固定
————选择:A
5. 双作用式叶片泵的转子每转一转,吸油、压油各()次。
A. 1次
B. 2次
C. 3次
D. 4次
————选择:B大工15秋《液压传动与控制》在线作业3二、多选题(共5 道试题,共25 分。
)。
[大连理工]20秋《液压传动与控制》在线作业3
试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 50 分)
1.泵在正常工作条件下,按试验标准规定必须保证的流量为实际流量。
解析:快速阅读以上试题,并作答
正确选项:错误
2.外反馈限压式变量叶片泵的转子中心固定,定子可以水平移动。
解析:快速阅读以上试题,并作答
正确选项:正确
3.双作用式叶片泵的转子每转一转,吸油、压油各1次。
解析:快速阅读以上试题,并作答
正确选项:错误
4.液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为P型。
解析:快速阅读以上试题,并作答
正确选项:错误
5.溢流阀可以用来作卸荷阀。
解析:快速阅读以上试题,并作答
正确选项:正确
6.溢流阀、减压阀、顺序阀、平衡阀都属于压力控制阀。
解析:快速阅读以上试题,并作答
正确选项:正确
7.平衡阀属于流量控制阀。
解析:快速阅读以上试题,并作答
正确选项:错误
8.电液比例阀按控制功能分,可分为电液比例压力阀、电液比例流量阀、电液比例方向阀、电液比例复合阀。
解析:快速阅读以上试题,并作答
正确选项:正确
9.节流调速回路由定量泵、流量控制阀、溢流阀、执行元件组成。
解析:快速阅读以上试题,并作答
正确选项:正确
10.泵-马达式容积调速回路有变量泵-定量马达、定量泵-变量马达、变量泵-变量马达三种组合方式。
一、填空题(每空1分,共20分)1.液压传动是以()能来传递和转换能量的。
2.液压传动装置由()、()、()、()和()五部分组成,其中()和()为能量转换装置。
3.液体在管中流动时,存在()和()两种流动状态。
液体的流动状态可用()来判定。
4.液压系统中的压力,即常说的表压力,指的是()压力。
5.在液压系统中,由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为()。
6.单作用叶片泵转子每转一周,完成吸、排油各()次,同一转速的情况下,改变它的()可以改变其排量。
7.三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的()。
8.压力阀的共同特点是利用()和()相平衡的原理来进行工作的。
9.顺序阀是利用油路中压力的变化控制阀口(),以实现执行元件顺序动作的液压元件。
10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和()等组成。
二、选择题(请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内)(每选择一个正确答案1分,共10分)1.流量连续性方程是()在流体力学中的表达形式,而伯努利方程是()在流体力学中的表达形式。
()A能量守恒定律; B动量定理; C质量守恒定律; D 其他;2.液压系统的最大工作压力为10MPa,安全阀的调定压力应为(大于10MPa)A)等于10MPa;B)小于10MPa;C)大于10MPa3.()叶片泵运转时,存在不平衡的径向力;()叶片泵运转时,不平衡径向力相抵消,受力情况较好。
A 单作用; B、双作用4.一水平放置的双杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,液压缸浮动,其中位机能应选用();要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用()。
A. O型B. M型 C 、 Y型 D. H型5.()在常态时,阀口是常开的,进、出油口相通;()、()在常态状态时,阀口是常闭的,进、出油口不通。
《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写,于1994年6月由重庆大学出版社出版。
阅历十余年,液压传动的内容发展很快,所以修订后再出版。
为有利于教学,编了该教材的思考题与习题集,仅供参考。
编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统(设备)的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动?其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图,说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较,有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种,并分别叙述其粘度单位。
1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么? 1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时,其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态,为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油,在50℃时流过恩氏粘度计的时间t 1=153s ;同体积的蒸馏水在20℃时流过的时间t 2=51s 。
该油的恩氏粘度o E 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解:3511532150==t t E =()c s t E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ;新牌号 N321-9某液压油的运动粘度为20cSt ,其密度ρ = 900kg /m 3,求其动力粘度和恩氏粘度各为多少?解:()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ 由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E875.21=t E375.02-=t E (舍去)1-10如图所示直径为d ,重量为G 的柱塞浸没在液体中,并在F 力作用下处于静止状态。

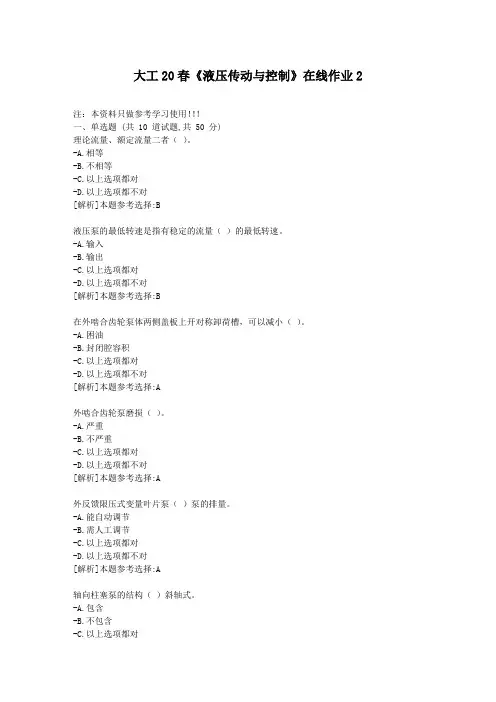

大工20春《液压传动与控制》在线作业2
注:本资料只做参考学习使用!!!
一、单选题 (共 10 道试题,共 50 分)
理论流量、额定流量二者()。
-A.相等
-B.不相等
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:B
液压泵的最低转速是指有稳定的流量()的最低转速。
-A.输入
-B.输出
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:B
在外啮合齿轮泵体两侧盖板上开对称卸荷槽,可以减小()。
-A.困油
-B.封闭腔容积
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:A
外啮合齿轮泵磨损()。
-A.严重
-B.不严重
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:A
外反馈限压式变量叶片泵()泵的排量。
-A.能自动调节
-B.需人工调节
-C.以上选项都对
-D.以上选项都不对
[解析]本题参考选择:A
轴向柱塞泵的结构()斜轴式。
-A.包含
-B.不包含
-C.以上选项都对。
长风破浪会有时,直挂云帆济沧海。
住在富人区的她全文为Word 可编辑,若为PDF 皆为盗版,请谨慎购买!大连理工大学智慧树知到“机械设计制造及其自动化”《液压传动与控制》网课测试题答案(图片大小可自由调整) 第1卷 一.综合考核(共10题)1.液压阀的液动力包括稳态液动力和瞬态液动力。
() A.正确B.错误2.溢流阀可以防止系统过载。
()A.正确B.错误3.外啮合齿轮泵的结构比较复杂。
() A.正确 B.错误4.液压缸的输入为()。
A.压力、流量B.推力、速度C.压力、速度D.推力、流量5.液压阀按机能分类,仅可分为压力控制阀和方向控制阀两类。
()A.正确B.错误6.流动的液体中,流速变化会引起压力()。
A.增高B.降低C.以上选项都对D.以上选项都不对7.液体的流动状态可分为层流和混流。
()A.正确B.错误8.静止液体内的压力随液体深度h 增加而线性减小。
() A.正确 B.错误9.减压阀处于工作状态时,要求出口压力恒定。
() A.正确B.错误10.在重力作用下的静止液体所受的力包括:液体本身的重力;液面上的压力;容器壁作用在液体上的压力。
()A.正确B.错误第1卷参考答案 一.综合考核1.参考答案:A2.参考答案:A3.参考答案:B4.参考答案:A5.参考答案:B6.参考答案:B7.参考答案:B8.参考答案:B9.参考答案:A10.参考答案:A。
一、单选题(共20道试题,共40分)1•节流阀的节流口应尽量做成()式。
A.薄壁孔B.短孔C.细长孔要答案:224, 067, 56002.在液压系统图中,与三位阀连接的油路一般应画在换向阀符号的()位置上。
A.左格B.右格C冲格3.()在常态时,阀口是常开的,进、出汕口相通。
A.溢流阀B.减压阀C.顺序阀4.为避免垂直运动部件在系统失压情况下自由下落,在回油路中增加()是常用的措施。
A.减压阀B.安全阀C.平衡阀D.换向阀5.活塞(或液压缸)的有效作用而积一左时,其运动速度取决于()。
A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的油液流量D.液压泵的输出流量6.解决齿轮泵困汕现象的最常用方法是()。
A.减少转速B.开卸荷槽C.加大吸油口D.降低气体温度7.液压泵吸油口通常安装过滤器,其额左流量应为液压泵流量的()倍。
A. 1B.0.5C. 28.() i'j流调速回路可承受负向载荷。
A.进油路B.回油路C・旁油路9•大流量的系统中.主换向阀应采用()换向阀。
A.电磁B •电液C •手动20•在三位换向阀中,其中位可使液压泵卸荷的有()型。
A.HB.0GUD.Y□•强度髙、耐髙温、抗腐蚀性强、过滤精度髙的精过滤器是()oA.网式过滤器B.线隙式过滤器C.烧结式过滤器D.纸芯式过滤器22•通过环形缝隙中的液流,当两圆环同心时的流虽:与两圆环偏心时的流量相比()oA.前者大B.后者大C.一样大D •前而三项都有可能23•为使减压回路可靠地工作,其最髙调整压力应()系统压力。
A.大于B√bτC •等于24•在高压大流量的液压缸中•活塞与活塞杆的连续须采用()连接。
A.锥销B •螺纹c・半环式D •焊接15•减压阀利用引入压力油与弹簧力相平衡,它使()的压力稳左不变。
A.出油口B.进油口C •外泄口26・液压系统的最大工作压力为IOMPa,安全阀的调左压力应为()。
A•等于IOMPaB•小于IOMPaC•大于IOMPaD •其他17•真空度是指()oA.绝对压力和相对压力的差值B.当绝对压力低于大气压力时,此绝对压力就是真空度C•当绝对压力低于大气压力时,此绝对压力与大气压力的差值D.大气压力与相对圧力的差值18.液压系统的工作压力取决于()oA.泵的额定压力B.溢流阀的调左C •负载29•公称压力为6.3MPa的液压泵,其出口接油箱。
科目名称:大工20春《液压传动与控制》在线作业3
学校名称:奥鹏-大连理工大学
一、单选题 (共 10 道试题,共 50 分)
液压泵的连接方式()管式。
A.包含
B.不包含
C.以上选项都对
D.以上选项都不对
提示:本题为必答题,请认真阅读题目后再作答
--本题参考答案:A
对液压阀的基本要求中,要求液压阀的通用性()。
A.小
B.大
C.以上选项都对
D.以上选项都不对
提示:本题为必答题,请认真阅读题目后再作答
--本题参考答案:B
液控单向阀的泄油方式有()。
A.内泄式
B.外泄式
C.以上选项都对
D.以上选项都不对
提示:本题为必答题,请认真阅读题目后再作答
--本题参考答案:C
换向阀的阀心形状()滑阀式。
A.包含
B.不包含
C.以上选项都对
D.以上选项都不对
提示:本题为必答题,请认真阅读题目后再作答
--本题参考答案:A
溢流阀()作为卸荷阀。
A.可以
B.不可以
C.以上选项都对
D.以上选项都不对
提示:本题为必答题,请认真阅读题目后再作答
--本题参考答案:A。
1.液压泵的连接方式()管式。
A.包含B.不包含C.以上选项都对D.以上选项都不对【参考答案】: A2.对液压阀的基本要求中,要求液压阀的通用性()。
A.小B.大C.以上选项都对D.以上选项都不对【参考答案】: B3.液控单向阀的泄油方式有()。
A.内泄式B.外泄式C.以上选项都对D.以上选项都不对【参考答案】: C4.换向阀的阀心形状()滑阀式。
A.包含B.不包含C.以上选项都对D.以上选项都不对【参考答案】: A5.溢流阀()作为卸荷阀。
A.可以B.不可以C.以上选项都对D.以上选项都不对【参考答案】: A6.顺序阀用油的压力来控制()。
A.流量大小B.油路通断C.以上选项都对D.以上选项都不对【参考答案】: B7.旁通式调速阀的效率()。
A.低B.高C.以上选项都对D.以上选项都不对【参考答案】: B8.节流调速回路()变压式节流调速回路。
A.包含B.不包含C.以上选项都对D.以上选项都不对【参考答案】: A9.容积调速回路的油路循环方式()开式回路。
A.包含B.不包含C.以上选项都对D.以上选项都不对【参考答案】: A10.往复直线运动换向回路()时间控制制动式。
A.包含B.不包含C.以上选项都对D.以上选项都不对【参考答案】: A11.液压阀按操纵方法分类,可分为手动、机/液/气动、电动液压阀。
T.对 F.错【参考答案】: T12.流量控制阀包含溢流阀。
T.对 F.错【参考答案】: T13.单向阀不能作为背压阀。
T.对 F.错【参考答案】: T14.减压阀处于工作状态时,要求出口压力恒定。
T.对 F.错【参考答案】: T15.减压阀的泄油方式是外泄式。
T.对 F.错【参考答案】: T16.压力继电器是用液压信号启闭电气触点,控制电路通断的液/电转换元件。
T.对 F.错【参考答案】: T17.调速阀比节流阀的进出油口工作压差小。
T.对 F.错【参考答案】: T18.定压式容积节流调速回路的运动平稳性比较好。
液压复习题(附参考答案)注意:以下题目仅供参考,考试题目并非全部包含其中一、填空题1.液压系统中的压力取决于(),执行元件的运动速度取决于()。
(负载;流量)2.液压传动装置由()、()、()和()四部分组成,其中()和()为能量转换装置。
(动力元件、执行元件、控制元件、辅助元件;动力元件、执行元件)3.液体在管道中存在两种流动状态,()时粘性力起主导作用,()时惯性力起主导作用,液体的流动状态可用()来判断。
(层流;紊流;雷诺数)4.由于流体具有(),液流在管道中流动需要损耗一部分能量,它由()损失和()损失两部分组成。
(粘性;沿程压力;局部压力)5.通过固定平行平板缝隙的流量与()一次方成正比,与()的三次方成正比,这说明液压元件内的()的大小对其泄漏量的影响非常大。
(压力差;缝隙值;间隙)6.变量泵是指()可以改变的液压泵,常见的变量泵有( )、( )、( )其中()和()是通过改变转子和定子的偏心距来实现变量,()是通过改变斜盘倾角来实现变量。
(排量;单作用叶片泵、径向柱塞泵、轴向柱塞泵;单作用叶片泵、径向柱塞泵;轴向柱塞泵)7.液压泵的实际流量比理论流量();而液压马达实际流量比理论流量()。
(大;小)8.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为(与)、(与)、(与)。
(柱塞与缸体、缸体与配油盘、滑履与斜盘)9.外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是()腔,位于轮齿逐渐进入啮合的一侧是()腔。
(吸油;压油)10.为了消除齿轮泵的困油现象,通常在两侧盖板上开(),使闭死容积由大变少时与()腔相通,闭死容积由小变大时与()腔相通。
(卸荷槽;压油;吸油)11.齿轮泵产生泄漏的间隙为()间隙和()间隙,此外还存在()间隙,其中()泄漏占总泄漏量的80%~85%。
(端面、径向;啮合;端面)12.双作用叶片泵的定子曲线由两段()、两段()及四段()组成,吸、压油窗口位于()段。
(大半径圆弧、小半径圆弧、过渡曲线;过渡曲线)13.调节限压式变量叶片泵的压力调节螺钉,可以改变泵的压力流量特性曲线上()的大小,调节最大流量调节螺钉,可以改变()。

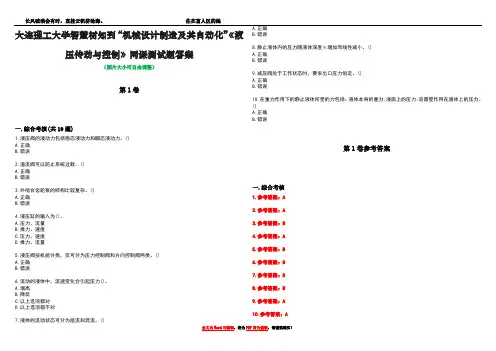

大连理工大学智慧树知到“机械设计制造及其自动化”《液压传动与控制》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共10题)1.层流和紊流是因液体粘度不同而呈现的两种不同性质的流态。
()A.正确B.错误2.对液压阀的基本要求中,要求液压阀的通用性()。
A.小B.大C.以上选项都对D.以上选项都不对3.节流阀都有一个能正常工作的()流量限制。
A.最大B.最小C.不大不小D.以上选项均不对4.通常柱塞泵作为低压泵使用。
()A.正确B.错误5.液压阀按机能分类,仅可分为压力控制阀和方向控制阀两类。
()A.正确B.错误6.顺序阀用油的压力来控制()。
A.流量大小B.油路通断C.以上选项都对D.以上选项都不对7.马达的最低转速是指不产生爬行的最低转速。
()A.正确B.错误8.在液压系统中,()属于执行元件。
A.泵B.马达C.阀D.液压油9.压力对液体粘度的影响较小。
()A.正确B.错误10.液压泵是靠密封工作空间容积变化进行工作的,密封容积()。
A.由小变大压油,由大变小吸油B.由小变大吸油,由大变小压油C.由大变小和由小变大都吸油D.由大变小和由小变大都压油第1卷参考答案一.综合考核1.参考答案:B2.参考答案:B3.参考答案:B4.参考答案:A5.参考答案:B6.参考答案:B7.参考答案:A8.参考答案:B9.参考答案:A10.参考答案:B。
液压传动与控制习题1 液压传动概述思考题与习题1-1 液压传动系统由哪几个基本部分组成?它们的基本功能是什么?试用示意图说明。
1-2 试比较液压传动与机械传动和电力传动的主要优缺点。
1-3 用附录A中液压系统图形符号表示图l-l的液压千斤顶原理图。
1-4说明图1-2所示的机床工作台传动系统,若用机械传动来实现同样功能,至少应由哪些部分和零件组成,试用简图表示之。
1-5 如图1-1所示,某液压千斤顶(设效率为1)可顶起10t重物。
试计算在30MPa压力下,液压缸7的活塞面积A2为多大?当人的输入功率为100w时,将10t重物提起0.2m高所需的时间为多少?2 液压传动中的工作液体思考题与习题2-1说明工作介质在液压传动系统的作用。
2-2粘度有几种表示方法?它们之间的关系如何?2-3什么是乳化液?其有哪些类型?各自的特点如何?2-4 对液压工作介质有哪些基本要求?试说明理由。
2-5 在矿物油类工作介质中,有几种常用的工作介质?它们的性能和适用范围如何?2-6 什么液压工作介质的粘温特性?用什么指标来表示?2-7 液压工作介质中的污染物是如何产生的?2-8 为了减少液压工作介质的污染,应采取哪些措施?2-9 什么是气蚀现象?它有哪些危害?2-10 什么是液压冲击?举例说明其产生的过程。
3 液压流体力学思考题与习题3-1 流体静压力有那些特性?3-2 什么是定常流动?举例说明3-3流管具有什么特性?并进行证明3-4 比较微小流束和流线两个概念的异同3-5 什么流动阻力、沿程阻力和局部阻力?3-6 如图3-22所示,断面为50×50cm2的送风管,通过a、b、c、d四个50×50cm2送风口向室内输送空气,送风口气流平均速度为5m/s,求通过送风管1、2、3断面的流速和流量。
面高出管道出口中心的高度H =4m ,管道的损失假设沿管道均匀发生,v h 32=。
4-3 什么是齿轮泵的因油现象?有什么危害?怎样消除?4-4 减小齿轮泵径向力的措施有哪些?4-5 提高高压齿轮泵容积效率的方法有哪些?4-6双作用叶片泵定子内表面的过渡曲线为何要做成等加速-等减速曲线?其最易磨损的地方在进液区还是排液区?4-7 简述斜盘式轴向柱塞泵的工作原理和手动伺服变量机构的变量原理。
[大连理工]20秋《液压传动与控制》在线作业3
试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 50 分)
1.泵在正常工作条件下,按试验标准规定必须保证的流量为实际流量。
本题难度中等,快速完成作答
参考选择是:错误
2.外反馈限压式变量叶片泵的转子中心固定,定子可以水平移动。
本题难度中等,快速完成作答
参考选择是:正确
3.双作用式叶片泵的转子每转一转,吸油、压油各1次。
本题难度中等,快速完成作答
参考选择是:错误
4.液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为P型。
本题难度中等,快速完成作答
参考选择是:错误
5.溢流阀可以用来作卸荷阀。
本题难度中等,快速完成作答
参考选择是:正确
6.溢流阀、减压阀、顺序阀、平衡阀都属于压力控制阀。
本题难度中等,快速完成作答
参考选择是:正确
7.平衡阀属于流量控制阀。
本题难度中等,快速完成作答
参考选择是:错误
8.电液比例阀按控制功能分,可分为电液比例压力阀、电液比例流量阀、电液比例方向阀、电液比例复合阀。
本题难度中等,快速完成作答
参考选择是:正确
9.节流调速回路由定量泵、流量控制阀、溢流阀、执行元件组成。
本题难度中等,快速完成作答
参考选择是:正确
10.泵-马达式容积调速回路有变量泵-定量马达、定量泵-变量马达、变量泵-变量马达三种组合方式。
