气液混合泵的应用范围

溶气泵介绍解析范文溶气泵是一种常用的工业设备，用于将气体溶解到液体中的装置。

它通过一系列的工作过程，将气体与液体接触、混合，并将气体溶解到液体中，从而实现气体溶解的目的。

溶气泵在化学工业、制药工业、环保工程等领域都有广泛的应用。

溶气泵的基本原理是通过气体和液体之间的接触和混合，使气体分子逐渐溶解在液体中。

常用的溶气泵有气体溶液法和机械溶解法两种。

气体溶液法是最常用的一种溶气泵，它主要是通过利用气体分子在液体中的活动性，促使气体溶解在液体中。

气体溶液法的基本原理是将气体通过流动的液体，使气体分子与液体分子之间发生碰撞，从而使气体分子进入液体，并最终达到平衡溶解的状态。

气体溶液法的溶气泵通常包括溶气池和气体送气装置两部分。

溶气池是用来接收气体和液体的交互作用，并促使气体分子溶解在液体中的装置。

气体送气装置则是将气体输送至溶气池中的装置。

溶气池通常采用顶部进气和底部出气的设计，利用气体分子的活动性和密度差异，使气液分离并促进气体分子与液体分子的接触和混合。

机械溶解法是另一种常用的溶气泵，它主要通过机械的方式将气体溶解在液体中。

机械溶解法通常采用高速旋转的装置，如搅拌器或喷射器，来产生气液相互作用的强烈运动，从而促进气体溶解的过程。

溶气泵的应用十分广泛。

在化学工业中，溶气泵常用于溶解气体进入反应器中，促进反应的进行。

在制药工业中，溶气泵通常用于溶解药物或药物成分，以便更好地吸收和利用。

在环保工程中，溶气泵可用于溶解气体进入水体中，提高水体中含氧量，改善水质。

总之，溶气泵是一种常用的工业设备，它利用气体分子与液体分子之间的相互作用，将气体溶解在液体中。

溶气泵可通过气体溶液法或机械溶解法来实现。

溶气泵在化学工业、制药工业、环保工程等领域有广泛的应用。

它对于促进反应、提高药物吸收和改善水质等方面都起着重要的作用。

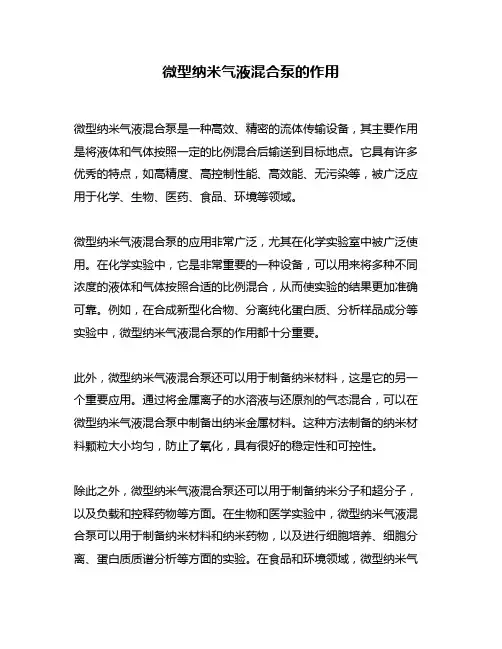

微型纳米气液混合泵的作用
微型纳米气液混合泵是一种高效、精密的流体传输设备，其主要作用是将液体和气体按照一定的比例混合后输送到目标地点。

它具有许多优秀的特点，如高精度、高控制性能、高效能、无污染等，被广泛应用于化学、生物、医药、食品、环境等领域。

微型纳米气液混合泵的应用非常广泛，尤其在化学实验室中被广泛使用。

在化学实验中，它是非常重要的一种设备，可以用来将多种不同浓度的液体和气体按照合适的比例混合，从而使实验的结果更加准确可靠。

例如，在合成新型化合物、分离纯化蛋白质、分析样品成分等实验中，微型纳米气液混合泵的作用都十分重要。

此外，微型纳米气液混合泵还可以用于制备纳米材料，这是它的另一个重要应用。

通过将金属离子的水溶液与还原剂的气态混合，可以在微型纳米气液混合泵中制备出纳米金属材料。

这种方法制备的纳米材料颗粒大小均匀，防止了氧化，具有很好的稳定性和可控性。

除此之外，微型纳米气液混合泵还可以用于制备纳米分子和超分子，以及负载和控释药物等方面。

在生物和医学实验中，微型纳米气液混合泵可以用于制备纳米材料和纳米药物，以及进行细胞培养、细胞分离、蛋白质质谱分析等方面的实验。

在食品和环境领域，微型纳米气
液混合泵也可以用于食品添加剂的制备、污染物的检测和处理等方面。

总之，微型纳米气液混合泵是一种非常重要的设备，具有广泛的应用
领域和优秀的性能特点。

在化学、生物、医药、食品、环境等领域中，其作用体现得尤为突出。

随着科学技术和社会发展的不断进步，微型
纳米气液混合泵的应用前景也将越来越广阔。

无密封自控自吸泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。 移植真空泵原理自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了首次引流，永久自 吸，该泵机组振动小、噪音低、移动灵活、拆装方便。具有优越的自控功能、可与相关控制系统 配套实现 高度自动化。
WFB型无密封自控自吸泵结构说明： WFB型无密封自控自吸泵主要由泵体、叶轮、泵盖、导叶、副叶轮、泵轴、连接架、电动空气控 制阀等部分组成。该泵体内部由吸入室、储液室、气液分离室等部分组成。泵在正常起动后，叶 轮将吸入室所存的液体及吸入管路中的空气一起吸入，液体混合气体在叶轮高速旋转的离心力作 用下经导叶抛入气液分离室，由于流速突然降低，气体与液体的比重不同，较轻的气体从混合液 中分离出来并被排出泵外，脱气的液体重新进入工作腔与叶轮内部从吸入管路中吸入的空气再次 混合，在叶轮的旋转的作用下，很快使泵体入口形成一定的真空度，从而达到自吸的目的。由于 该泵具有独特的排气功能，因此该泵能输送含有气体的液体并无须安装底阀。该泵配有“电动空气 控制阀”运行时，控制阀关闭，实现密封；停机后控制阀打开，破坏了吸入管路中的真空，防止停 机后泵腔内的液体因缸吸作用而众吸入管路流出，使泵腔内保存足够的液体来继续完成自吸过程， 从而实现了“首次引流、永久自吸”。
叶轮气蚀严重
更换叶轮，查产生气蚀原因，对症处理
离心泵常见故障及排除
故障现象
处理方法
泵轴弯曲、轴承磨损严重 矫直泵轴，更换轴承
填料太紧，轴发热
松填料
两联轴器间隙太小，运行二 调整间隙 轴相顶
叶轮盖板或中段相磨
修理或更换叶轮盖板
流量太大，大大超出工艺范 提高扬程，管小出口阀，实在不行只有换泵。 围
泵入口真空度超出允许吸入 降低泵的安装高度，减少吸水阻力损失 真空度

油气混输泵的原理及应用油气混输泵是一种新型回转式容积泵。

该泵具有流量大、压力高、无脉动、振动小、噪音低、运转可靠、寿命长等特点。

油气混输泵的工作原理：油气混输泵泵体两端为吸入口，中间为排出口。

泵体内装有衬套，衬套中放置两根平行的螺杆，分别为主动螺杆和从动螺杆。

由于各螺杆的相互啮合以及螺杆与衬套内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空腔。

当主动螺杆为顺时针方向旋转（从轴伸端看泵）时，随着螺杆的转动和啮合，这些密封空腔连续向前移动，在泵的吸入端不断形成真空，吸入液体。

液体随密封腔沿螺杆轴向连续地推移前进，至排出端形成压力排出，从而实现输送液体的目的。

油气混输泵的性能范围：■流量：1～1000m3/h■压力：最高4.0MPa■使用温度：-20℃～+120℃，特殊材料组合可达280℃■粘度范围：1~3000cSt，降低转速可达105cSt恒盛泵业油气混输泵的优势：■双吸式结构，转子轴向力相互抵消。

输送液体平稳、无脉动、无搅拌，振动小、噪音低。

■特殊泵体结构，底部含液量较大，有很强的自吸性能，并可在混有气体的介质中使用，一般油、汽比可达到1：8以上。

■外装式轴承结构，采用独立润滑，可以输送各种非润滑性介质。

■泵采用同步齿轮驱动，二转子之间不接触，可以输送各种含有固体小颗粒，允许短时间空转。

■泵体带有加热套，可以输送各种低粘度或高粘度介质。

■正确的选用材料，可以输送很多有腐蚀性的介质。

■轴封采用机械密封，具有寿命长.泄漏少，适用范围广。

油气混输泵的应用场合：■石油石化行业：各种润滑油、液压油、原油、沥青、渣油、重质燃油柴油、汽油、油漆、乳胶等产品的输送泵。

特殊泵体结构的设计，用于油田输送油汽混合介质尤其适合，其介质可允许有0.2mm以下硬颗粒。

■造船行业：各种轻质燃油、重质燃油、废油、污油、舱底污油、化学品油、海水的输送泵、增压泵、扫舱泵等。

■食品行业：各种酒精、饮料、蜂蜜糖浆、酱油、动物油、植物油等高低粘度物质的输送。

由于气液混合区仅仅位于同心气管的出口附 近 ,这就使得气液两相只能在较短的时间和距离 内混合 ,从而造成混输泵入口前段的管道内气液 两相流的流型在大气量的情况下为气弹状流或环 状流 (图 3) ,使得气液两相的混合效果很不好 ,这 对混输泵的运行是很不利的[3] 。
图 3 大气量下管道内的两种流型 3 改进措施 鉴于以上存在的不足 ,在设计第 2 代试验用 的混合器时 ,主要考虑了以下 3 点 :
参考文献
1 赵宏 ,薛敦松 1 多相泵气液混合试验装置及现场使用 混合设计 1 石油机械 ,2000 ,28 (10) :6～9
2 马希金 ,陈山 ,齐学义 11002YQH 油气混输泵的研制及 试验研究 . 排灌机械 ,2002 ,20 (3) :3～7
3 林宗虎 1 气液两相流旋涡脱落特性及工业应用 1 北 京 :化学工业出版社 ,2001148
同心气管采用同心圆管 , 管的内外侧都开有
气孔 ,与第 1 代混合器相比 ,其优点在于 :通过改
变同心气管内外径 D2 及 D3 , 可以使同心圆管在 相同的气液混合轴向距离 L 时有相对较大的表
面积 ,而所占管道的横截面积较小 。
计算同心气管表面积 S5 :
S5 =π( D2 + D3) L
(1)
计算时分别采用了两种方案 :
a . 管径差一定 ,ΔD = D2 - D3 = 20mm ,混合 长度 L = 400mm ,同心气管外径 D2 从 80mm 增至 200mm。计算其表面积及截面积 ,与同等直径 D2 下的原气管表面积及截面积进行比较 ,如图 5 所
示 。图中 ,曲线 1 为相同外径 D2 下的同心气管表 面积与原直管的表面积比 ,曲线 2 为气管截面积
混输泵进口安装混合器的目的是尽量使气液 均匀入流 ,当井下发生断塞流动时 ,混合器能缓冲 突变载荷 ,减轻轴承和密封的载荷 ,改善混输泵的 进口工况 ,降低因含气率的突变造成的冲击[1] 。 1 试验用油气混输泵气液混合装置

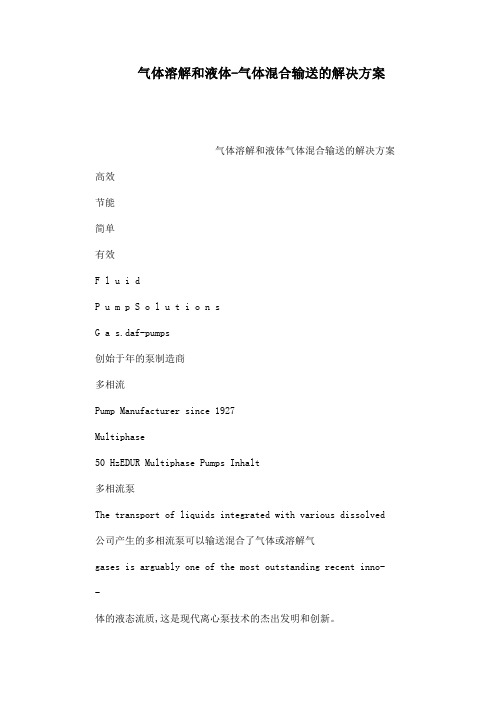

气体溶解和液体-气体混合输送的解决方案气体溶解和液体气体混合输送的解决方案高效节能简单有效F l u i dP u m p S o l u t i o n sG a s.daf-pumps创始于年的泵制造商多相流Pump Manufacturer since 1927Multiphase50 HzEDUR Multiphase Pumps Inhalt多相流泵The transport of liquids integrated with various dissolved 公司产生的多相流泵可以输送混合了气体或溶解气gases is arguably one of the most outstanding recent inno- -体的液态流质,这是现代离心泵技术的杰出发明和创新。

vations in the technology of centrifugal pumps. EDUR has在多相流泵上的有效的开发,获得了多相介质混合输developed these efficient and smart solutions through pre-送灵活的解决方案。

多相流泵在当前新领域的开拓和应用cision engineering and machining resulting in a multiphase结果,这在十年前是闻所未闻的。

pump that is currently revolutionizing new fields and in appli- cations unheard of only a decade beforeEDUR multiphase pumps differ considerably in design and多相流泵在设计和运行上和传统的离心泵截然不同。

operation from conventional centrifugal pumps. The EDUR多相流泵设计成在泵进口侧导入空气进行运行,而multiphase pumps are designed to make operation of the不会产生气蚀,这是普通离心泵无可匹及的。

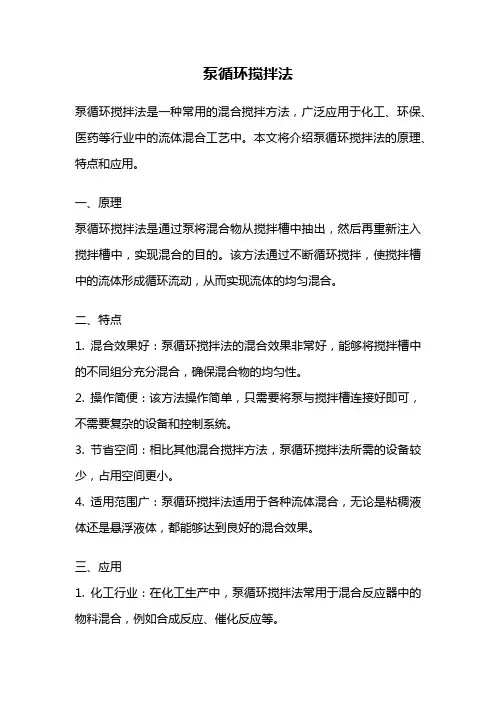

泵循环搅拌法泵循环搅拌法是一种常用的混合搅拌方法，广泛应用于化工、环保、医药等行业中的流体混合工艺中。

本文将介绍泵循环搅拌法的原理、特点和应用。

一、原理泵循环搅拌法是通过泵将混合物从搅拌槽中抽出，然后再重新注入搅拌槽中，实现混合的目的。

该方法通过不断循环搅拌，使搅拌槽中的流体形成循环流动，从而实现流体的均匀混合。

二、特点1. 混合效果好：泵循环搅拌法的混合效果非常好，能够将搅拌槽中的不同组分充分混合，确保混合物的均匀性。

2. 操作简便：该方法操作简单，只需要将泵与搅拌槽连接好即可，不需要复杂的设备和控制系统。

3. 节省空间：相比其他混合搅拌方法，泵循环搅拌法所需的设备较少，占用空间更小。

4. 适用范围广：泵循环搅拌法适用于各种流体混合，无论是粘稠液体还是悬浮液体，都能够达到良好的混合效果。

三、应用1. 化工行业：在化工生产中，泵循环搅拌法常用于混合反应器中的物料混合，例如合成反应、催化反应等。

2. 环保工程：在废水处理、气体净化等环保工程中，泵循环搅拌法可用于混合槽中的药剂与废水的混合，以实现废水的净化。

3. 医药工业：在制药工艺中，泵循环搅拌法常用于药物的溶解、混合和晶体的生长过程。

4. 食品行业：在食品加工中，泵循环搅拌法可用于饮料、乳制品、调味品等的混合搅拌，以确保产品的质量和口感。

5. 冶金工业：在冶金工艺中，泵循环搅拌法可用于矿浆的混合、温度的均匀分布等。

泵循环搅拌法是一种简单有效的混合搅拌方法。

它具有混合效果好、操作简便、节省空间和适用范围广等特点。

在化工、环保、医药等行业中有着广泛的应用。

随着工艺技术的不断发展，泵循环搅拌法在混合搅拌领域的应用将会越来越广泛。

— 152 —
石 油 机 械
2007年 第 35卷 第 9期
够有效工作 , 在 GVF达 98%时仍能维持系统压力 , 甚至可以在 GVF为 100%的条件下短期工作 , 因此 没有必要在启动时灌泵 。泵的工作转速一般低于 2 000 r/m in, 可以避免因剧烈的剪切作用而产生油水 乳化液 。该泵能够输送粘度大于 10- 3 m2 / s的粘性流 体 , 模块化的结构设计便于海底安装和回收。
Amerada Hess公司在非洲赤道几内亚海上的 Ceiba油田安装了 Framo Engineering AS公司的水下 多相流泵送装置 (见图 1 ) , 截至 2004 年 11 月已 有 6台泵送装置投入运行 。工作水深约 762 m , 主 要用于把液流泵送到离 油田 3 218 m 处的 FPSO 上 [ 3 ] 。 ExxonMobil公司用于 Topacio油田海底螺旋 2 轴流式多相泵的设计参数为 :日举升流量 795～ 1 431 m3 , 气体体积分数 40% ～ 80% , 吸入压力 1159～5152 M Pa, 排出压力 1100 ～4148 M Pa, 转 速 2 000 ～ 5 060 r/m in, 功率 200 ～ 869 kW , 水
11Framo Engineering AS公司的多相流泵 Framo Engineering AS公司是水下多相泵技术 的领导者 , 世界上第 1 台商业海底多相增压泵于 1994年安装在 Norske Shell D raugen油田水深 270 m 的 Rogn南卫星井上 。当时的多相泵采用水力涡轮
海底多相流分离
与陆上油气田类似 , 海洋油气开发中的海底多 相流分离也包括气 2液分离 、液 2液分离 、气 2液 2固 分离等几大类 , 这里主要围绕海底气 2液分离技术 和液 2液分离技术进行介绍 。

SP 系列混合喷射搅拌系统SP系列混合喷射搅拌系统是一种用于混合和翻转液体的高效混合喷射泵,其最大优点在于:可靠、简洁、无须保养、环保、节能。

SP系列混合喷射搅拌系统适用范围广阔，可以说，只要用离心泵可以传送翻转液体，就可以使用这种混合喷射搅拌系统，其主要用于容器、贮存罐和中和池，如油品调合，酸碱中和反应等工艺过程，成为理想的混合设备。

工作原理从混合喷射器喷嘴中喷出的液流以其高速度在其锥形入口内形成低压，从而从罐中吸附并带动一股液流，使其加速，在喷射器内高度涡漩，产生了一个内部混合的混合液。

在混合喷射出口处，这种混合速度部分被转换为压力，使从喷射器中喷出的混合液成圆锥状扩散，并将其周围的液体带起来，达到罐内液体混合、中和的目的。

技术指标：液-液混合不均匀度系数a×x-2≤7.5%，最高分散度5～20μm。

如果一个或几个SP系列混合喷射器排列正确的话，在罐中就产生了一个三维射流，它把整个罐内的物质进行均匀混合，而不产生剧列的运动。

混合喷射器与ISHG化工离心泵、正推进器组成SP混合喷射搅拌系统（工艺流程图如下）。

说明：系统液位顶部没有自动液位控制装置，与上部喷头联锁，当液位低于警戒线时自动液位控制装置发出信号使上部喷头停止工作。

型号标注产品安装SP系列混合器喷射器应尽可能安装在最深的位置，这样在液体量少的情况下也能保证取得有效的混合效果。

对于一些容易形成泡沫的液体来说，可以使液面高于混合喷射器1至2m，就可避免产生泡沫。

上图显示SP系列混合喷射器在罐中安装一般位置，敬请用户参考。

产品选型SP系列混合喷射搅拌系统型号和尺寸号的安排十分巧妙，对于一般的工艺要求来说，总能找到理想的设备，根据下列功率曲线，您总能得到满意的答案。

示例:已知:罐直径DN3600mm，罐高度:8m 翻转泵流量:10m3/h 入混合器压力:4Kg/cm2 翻转次数:0.5h/次求解:混合喷射搅拌机系统据曲线图:罐用喷射式混合器型号应选SP-41、订货时，务必正确标明产品型号，材料要求，确保其使用性能。

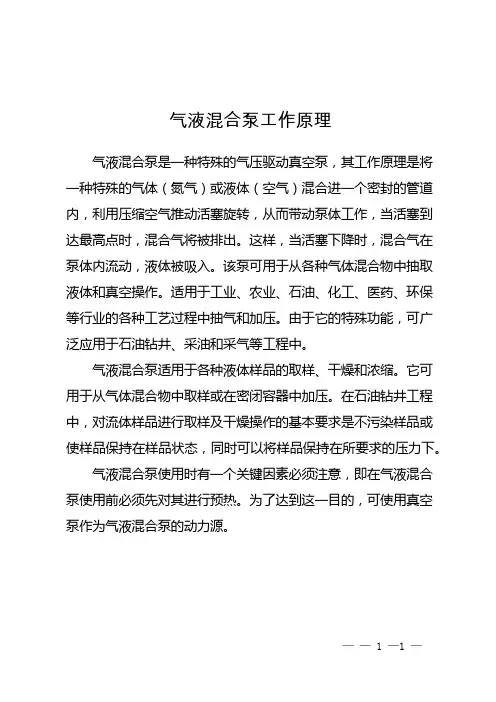

气液混合泵工作原理
气液混合泵是一种特殊的气压驱动真空泵，其工作原理是将一种特殊的气体（氮气）或液体（空气）混合进一个密封的管道内，利用压缩空气推动活塞旋转，从而带动泵体工作，当活塞到达最高点时，混合气将被排出。

这样，当活塞下降时，混合气在泵体内流动，液体被吸入。

该泵可用于从各种气体混合物中抽取液体和真空操作。

适用于工业、农业、石油、化工、医药、环保等行业的各种工艺过程中抽气和加压。

由于它的特殊功能，可广泛应用于石油钻井、采油和采气等工程中。

气液混合泵适用于各种液体样品的取样、干燥和浓缩。

它可用于从气体混合物中取样或在密闭容器中加压。

在石油钻井工程中，对流体样品进行取样及干燥操作的基本要求是不污染样品或使样品保持在样品状态，同时可以将样品保持在所要求的压力下。

气液混合泵使用时有一个关键因素必须注意，即在气液混合泵使用前必须先对其进行预热。

为了达到这一目的，可使用真空泵作为气液混合泵的动力源。

—— 1 —1 —。

三种自吸泵的工作原理
自吸泵是在普通增压泵的基础上上进行了优化改造(主要将增压泵出水口上移或增加射流器等)，改造后的增压泵，具有吸水高度更高(部分自吸泵吸水可达到15米不等)、吸水更方便。

自吸泵主要用于化工领域或须要吸水高度较高的建筑等领域，须要自动功能的时候，同样可以增加必要的管阀元件组成自吸自动增压泵。

一、气液混合式自吸泵的工作原理
气液混合式自吸泵的工作过程：由于自吸泵泵体的特殊结构，水泵停转后，自吸泵体内存有一定量的水，自吸泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把自吸泵及吸入管内的气体全部排出，完成自吸，并正常抽水。

二、水环轮式自吸泵的工作原理
水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮自吸泵将气体排出，实现自吸。

当泵正常工作后，可通过阀截断水环轮和水泵叶轮的通道，并且放掉水环轮自吸泵内的液体。

三、射流式自吸泵的工作原理
射流式自吸泵，由离心泵和射流泵（或喷射器）组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。

标签:
自吸泵
1。

（四）碳酸化器的使用
（1）工作时要定时开启放气阀，以排出罐内空气，并定时检 查成品含气量。 （2）经常观察玻璃液位计显示的罐内水位。 （3）注意压力表读数在正常工作时应不大于0.8MPa。 （4）定时检查安全阀，防止调整弹簧失灵、发生事故。 （5）注意二氧化碳钢瓶的放置位置，应避免阳光直射，远离 明火并注意搬运时轻拿轻放。 （6）随时用温水或凉水浇洒，除去二氧化碳钢瓶减压阀气液混合设备。 它的主要构件是文丘里管。 原理：处理水经加压后进入液体通道，当水流至收缩的喷嘴处 时，流速剧增。水的内部压力迅速下降，形成低压区，这样就 会不断地吸入CO2。当水离开喷嘴后，周围的环境压力与水的 内部压力形成较大的压差。为了维持平衡，水会爆裂成细小的 水滴，同时，水与气体分子间有很大的相对速度，使水滴变得 更加细微，增大了水与CO2的接触面积，提高了混合效果。
（二）喷雾式碳酸化器
由双作用式活塞泵、碳 酸化罐、机座和管路组 成。 工作时CO2 充满罐内空 间，活塞泵将水泵入碳 酸化罐中央的竖管，形 成高压水，通过可转动 的压力喷头或固定的离 心式雾化器将水分散成 极小的液滴，落下与气 体充分接触，形成碳酸 水。

1—双缸活塞泵；2—贮水缸；3—二氧化碳钢瓶；4—压 力表；5—止逆阀；6—碳酸化罐；7—压力表；8—喷 嘴;9—入气阀；10—液位显示控制器；11—碳酸水； 12—接安全阀；13—放碳酸水截止阀；14—排放阀
气液混合机
食品工业中最常见的气液混合操作是碳酸饮料生产中 的碳酸化。碳酸化就是使CO2 与冷净水或糖浆充分接 触，让其溶解在液体中，制成含CO2的饮料。 生产碳酸饮料的气液混合设备叫做碳酸化器，常用的 碳酸化器有三类：薄膜式碳酸化器、喷雾式碳酸化器 和喷射式碳酸化器。
（一）薄膜式碳酸化器

THANKS
感谢观看
运行中监测
在辅助泵运行过程中，密切监测泵的 振动、噪音、温度等参数，确保泵的 正常运转。
维护保养
定期对辅助泵进行维护保养，更换磨 损件，清洗泵体内部，保持泵的良好 状态。
维护与保养
定期检查
清洗与润滑
定期对辅助泵进行检查，包括轴承、密封 件、联轴器等部件的磨损情况。
定期清洗泵体内部，保持流道畅通，对轴 承、密封件等部件进行润滑保养。
VS
详细描述
智能化技术包括人工智能、物联网、大数 据等新兴技术。通过这些技术，可以实现 泵的智能化运行，如自我诊断、自我修复 等，同时也可以对泵的性能进行实时监测 和优化。
新材料技术
总结词
新材料技术是辅助泵发展的关键趋势，可提高泵的性能和耐久性。
详细描述
新材料技术包括新型合金材料、高强度塑料等。这些新材料具有更高的强度、轻量化和耐腐蚀等优点，可提高泵 的性能和耐久性。例如，采用新型合金材料可以制造出具有更高承压能力的泵，而高强度塑料则可以制造出更轻 便、耐腐蚀的泵。
03
辅助泵的工作原理
辅助泵的工作原理
• 辅助泵是一种用于输送流体或增加流体压力的设备，常用于工业、建筑和家庭等领域。辅助泵可以输送液体、气体或蒸汽 ，并可用于各种不同的应用场景，如灌溉、水处理、空调系统等。
04
辅助泵的选型与使用
选型依据
工艺要求
根据生产工艺要求，确定所需泵的类型、流 量、扬程等参数。
能耗
在满足工艺要求的前提下，尽量选择能耗低 、效率高的泵型。
可靠性
考虑辅助泵的可靠性，选择质量稳定、经久 耐用的泵型。
维护方便
考虑辅助泵的维护保养要求，选择易于维护 保养的泵型。

气液泵原理气液泵是一种将气体和液体混合的设备，通过压缩空气产生高压气体，再将高压气体与液体混合并输出。

在工业领域中，气液泵广泛应用于喷涂、清洗、灌装等工艺中。

基本结构一个典型的气液泵由以下几个基本部分组成：1.气动驱动部分：包括压缩空气源、控制阀和增压器等。

通过控制阀调节进入增压器的空气流量和压力来控制输出流量和压力。

2.液体进口：用于输入待混合的液体。

3.气体进口：用于输入压缩空气。

4.混合室：用于混合液体和压缩空气。

5.出口：用于输出混合后的流体。

工作原理1.步骤一：准备工作首先，需要将待混合的液体通过液体进口引入到混合室中。

同时，将一定量的压缩空气通过气体进口引入到混合室。

2.步骤二：增压控制阀打开，将压缩空气进入增压器。

增压器中的活塞会随着空气的进入而向下移动，从而减小活塞上方的容积。

这样，就形成了一个封闭的空腔，并且在这个过程中产生了高压气体。

3.步骤三：混合高压气体通过一个喷嘴进入到混合室中。

由于喷嘴的尺寸较小，高速流动的气体会产生一定的负压效应，从而使液体被引入到喷嘴中，并与高速气体混合。

4.步骤四：输出混合后的流体通过出口输出到需要处理的位置。

输出时可以根据需要调节控制阀，控制输出流量和压力。

工作特点1.高效性：气液泵能够通过增加空气的压力来实现高压液体输出，具有较高的工作效率。

2.灵活性：通过调节控制阀和增加/减少空气流量，可以灵活地控制输出流量和压力。

3.节能环保：相比传统泵类设备，气液泵利用压缩空气作为动力源，无需电力驱动，具有节能环保的特点。

4.适用性广：气液泵可以处理多种不同性质的液体，如水、油等，并且能够适应不同的工作环境和工艺要求。

应用领域气液泵在众多工业领域中得到了广泛应用：1.喷涂：气液泵可以将颜料或涂料喷射到需要喷涂的表面上，广泛应用于汽车喷漆、家具喷涂等行业。

2.清洗：气液泵可以通过高压流体清洗器具、设备和管道等，常见于食品加工、化工等行业。

3.灌装：气液泵可以将各种类型的液体灌装到容器中，例如饮料、化妆品等。

气液混合泵使用说明书－电机一体型及连轴器连接型通用－一、序言欢迎使用大连三相机械设备开发有限公司气液混合泵产品。

大连三相气液混合泵产品是经过精心设计和加工而成，产品出厂前也逐一进行过严格的质量检验。

但是为了使贵公司正确使用并避免因操作不当而引起意外故障，请在本产品投入使用之前仔细阅读本使用说明书，同时对本说明书进行妥善保管以备随时参考。

收到泵后，请首先核对下述事项：1．确认铭牌上标记的型号是否与订货内容相符。

2．检查泵的外观是否在运输途中受到损坏、是否有螺钉松动现象。

3．附属及备品是否齐全。

如果发生上述问题之一，请尽快与供货部门或本公司营业管理科联系，以便采取补救措施。

二、产品规格备注：青铜，不锈钢，碳钢是常备型号，欢迎选购。

请参照有关型号的产品样本及相关资料。

如果手头没有相关资料，请尽快与供货部门或本公司营业管理科联系。

三、安装1．安装位置（1）水泵应该安装在便于保养操作和维护的地方，如果是在室外使用请安装在可以防御风雨之处，或者根据需要设置遮雨棚等。

（2）水泵应该安装在水源附近，吸入高度（或从液面到泵体中心的高度）应尽量低，吸入管路应尽量短。

（3）吸入扬程需限制在3米以内，如果抽吸的是温水有时需要提高水位或者采取灌压方式。

2．管路设置（1）水泵不能承受管路的压力，所以需要对管路设置支撑，以避免管路重量对水泵的损害。

（2）在管路系统中难以避免出现空气气窝的部位，应该安装排气阀。

在吸入管路等产生负压的部位不能安装排气阀，否则反而会吸入空气并影响水泵的正常运转。

（3）管路长、实扬程高、自动运转的场合，向压力管送水的情况下以及二台泵以上并列运转的情况下，必须在排水管路安装止回阀。

止回阀应安装在泵出口与阀门之间。

（4）吸入管路的口径应大于泵的吸入口径。

（5）由低处吸入的情况下①吸入管路末端的浸水深度应为管径（D）的4倍以上，距水底的距离应为吸水管径的1.5倍以上。

②吸入管末端应设置滤网或带滤网的脚阀。

不锈钢自吸式气液混合泵操作规程不锈钢自吸式气液混合泵是一种高效、节能、环保的流体输送设备，广泛应用于化工、制药、食品、石油、电力等行业。

为确保其正常使用，有效提高生产效益和保障人身安全，以下是不锈钢自吸式气液混合泵操作规程。

1.工作前的准备工作1.1检查设备状态工作前需对设备进行全面检查，确保不锈钢自吸式气液混合泵各部分不存在磨损、松动、泄漏、腐蚀等问题，并处理问题。

1.2 调整转速不锈钢自吸式气液混合泵的转速应根据不同工况、不同介质和温度条件进行调节，以保证其正常工作。

1.3 检查电气设备检查电气设备是否正常，电源电压是否符合规定，运转是否平稳，接线是否牢固。

2.运行操作流程2.1 启动启动前需先调整到合适的转速，保护罩处应按规定方式固定好，检查泵的密封性能，确认泵的进出口阀门处于正确位置，及操作人员需手握紧急停机装置。

2.2 运行中2.2.1 控制进出口压力在不锈钢自吸式气液混合泵正常运转时，需对进出口压力进行有效控制，以保证制品品质和生产安全。

2.2.2 观察运行状态操作期间，要随时观察不锈钢自吸式气液混合泵运行状态，按规定排除异常情况，特别是压力异常、故障等。

2.3 停机2.3.1 封闭阀门停机前应封闭进出口阀门。

2.3.2 冷却停机后，如果泵还有热液体体积，应关闭泵的进出口阀门，继续将清洁水导向，实现快速冷却。

2.3.3 关闭电源停机结束后，应及时关闭不锈钢自吸式气液混合泵电源，并进行日常保养。

以上是不锈钢自吸式气液混合泵操作规程，为用户高效、安全使用不锈钢自吸式气液混合泵提供指导作用。

在实际操作过程中需严格遵守相关规程，及时维护与检修，以保证生产正常运行，助力企业持续发展。

气液混抽泵设计摘要：随着社会的快速发展，我国的各行各业均得到迅猛发展，尤其在石油行业。

抽油泵是油田开发过程中的主要设备之一,往往油井中含有大量的气体而使抽油泵发生气锁，导致抽油泵不能正常工作，抽油效率下降。

本次设计在普通抽油泵的基础上，在开有小孔的泵筒上增加了中空管组件来改变了泵在抽油时的油气比，因而有效地改善了抽油泵的性能，提高了油田的原油产量, 增加了油田开发的经济效益。

本文结合我国油田中普遍存在的油气比大的油井，这些油井中含有大量的溶解气体对抽油泵效率有明显影响，从现有的防气抽油泵为出发点开始研究。

首先介绍了国内外防气抽油泵的发展现状，接下来讨论了本次毕业设计的气液抽油泵的工作原理，初步确定了气液抽油泵的整体结构。

然后对气液抽油泵的整体结构、尺寸进行了设计计算，确定了泵的外径和泵筒的长度。

最后对抽油泵的主要零件，如泵筒、柱塞、泵阀、阀罩等进行了设计计算以及校核，并对抽油泵的排量进行了估算。

最终确定所设计的气液抽油泵能够有效防止气锁而正常工作。

关键词：抽油泵；防气锁；气液抽油泵；结构设计Design of a Gas-liquid mixing pumpAbstract: With the development of society , the industries are rapid development in china , particularly in the oil industry . Pump is one of main equipment in the process of oilfield development . Often it contains large amounts of gas in oil Wells and makes the pump occur gas-lock , which caused the pump not to work normally and the efficiency of pumping descend . On the basis of the pump , the design adds the central hollow-out the tube components to the ordinary pump cylinder that it has some holes to change the oil to gas ratio in the pump , thus improve the performance of the pump , so as to effectively improve oilfield oil production and the economic benefit of oilfield development .In this paper , based on the big oil-gas ratios existing in Wells in our country ,which contains a lot of dissolved gas to have obvious influence from pump efficiency , and start studying from the existing pump that prevents gas-lock . Firstly , it introduces the pump prevented gas-lock development present situation , then discussed the graduated design , the working principle of the gas to liquid pump , and preliminarily determines the overall structure of the gas to liquid pump .Next it designed and calculated the gas to liquid pump to the overall structure and dimensions , determined the pump diameter and the length of the pump cylinder . In the end , the main parts , such as pump cylinder , pump plunger , pump valve and valve cover , are designed , calculated and checked for pump , then the output volume is calculated . Eventually , it determines gas to liquid pump what they design can prevent effectively gas- lock and work normally .Key words: Pump ; Prevent gas-lock ; Gas to liquid pump ; Structure design目录1绪论 (1)1.1课题背景及目的 (1)1.2抽油泵的发展概况 (1)1.3论文的研究内容 (3)1.4创新点 (3)2气液混抽泵的结构及工作原理 (4)2.1气液混抽泵的基本结构 (4)2.2气液混抽泵的工作原理 (4)3气液混抽泵的设计 (5)3.1抽油泵总体尺寸计算 (5)3.1.1油管直径与泵径的匹配 (5)3.1.2抽油泵长度 (5)3.2抽油泵的主要零件的设计与计算 (5)3.2.1古德曼图 (5)3.2.2泵筒的设计与计算 (8)3.2.3柱塞的设计与计算 (18)3.2.4泵阀的设计与计算 (21)3.2.5阀罩的设计与计算 (24)3.2.6中空管的设计与计算 (28)3.3泵的排量计算 (29)4结论 (31)参考文献 (32)致谢 (33)1 绪论在石油开发过程中，油田多居于极复杂的环境，具有断层多，油、气、水分布复杂，油藏埋藏深、井况差、原始油气比高等特点，由于这些特点,使得油田在开发过程中地层压力、液面下降快，产量递减快。
