防静电接地方法

防静电接地一、静电的特点静电电压高但能量小，固体静电电压达20×104V以上，液体静电和粉体静电达数万伏，气体和蒸汽静电、人体静电达10000V以上。

由于积累静电材料的电阻率很高，所以静电泄漏过程很缓慢。

从静电危害角度考虑，当材料体积电阻率超过一定值时，材料耗散静电能力明显减弱；工业生产中静电电位高、电量低、电流小、作用时间短，设备或人体静电位最高超过数万伏，正常操作条件下也常达数万伏。

但所积累的静电量很低、静电电流为微安级、作用时间为微秒。

静电受环境湿度影响较大、瞬态现象多。

二、防静电接地1.防静电接地方法物体所带电荷向大地泄漏，防静电接地适用于静电导体和静电耗散材料。

有直接静电接地和间接静电接地，前者通过金属导体构成静电接地系统，后者通过含非金属、防静电材料或其制品使物体静电接地。

金属导体一般直接接地；其他静电导体或静电消散材料不能直接接地，应该用导电胶液将表面的局部或全部与金属导体紧密粘和，再将金属导体接地，即间接接地；间接接地时，非金属静电导体或静电消散材料与金属导体紧密粘和面积大于20cm2，接触电阻尽量小。

静电危险场所如存在多个金属物体时，为消除金属间电位差、消除静电放电，需将所有金属物体直接接地。

对相距较远的大型设备，必须直接接地，不许串联接地。

对相距很近的小型金属物体，可串联后再接地，这种金属物体连接方式称为搭接。

搭接后导体之间及与大地间等电位。

防静电接地方式选择如下：①金属导体是直接接地的对象，活动的金属导体可考虑间接接地。

②金属导体外的静电导体及表面电阻率小于1012W·m的物体是间接接地对象。

③表面电阻率大于1012W·m的物体静电非导体，不能作接地对象。

④人体是静电导体，是直接接地对象，也是间接接地对象。

2.防静电接地范围及实施1）凡加工、储存、运输可燃气体，易燃液体和粉体的金属工艺设备、容器和管道都应接地，接地线需有足够的机械强度，连接良好；一般共用接地，如单独接地每处接地电阻小于30Ω。

上海三威防静电装备有限公司SHANGHAI SANWEI ANTI-ELECTROSTATIC EQUIPMENT CO., LTD生产线的防静电接地(大地)方法（参考）一.防静电地线采用如下方法施工：1. 取2.5米长的大于45X45的角铁三根(一头切成斜的，以便施工)表面镀锌(最好是彩锌)。

2.取宽度大于40mm的扁铁(厚度不小于2.5mm)若干(多少视你的实际需要而定)表面镀锌(最好是彩锌)。

3. 将角铁按3米的间隔分别打入地下(三根排列成一条直线)。

注意：角铁的顶部须低于地表面500mm以上，以免人为损坏。

4.将三根角铁的顶部用扁铁焊接牢并连接在一起。

5.将中间一根角铁与连接室内的防静电地线(也用扁铁制作)焊接在一起。

6. 对各焊点部分均须做防锈涂复处理，并将地下部分用土掩埋。

7.用截面积不小于6mm2的多股覆塑电线做支干线。

8防静电手腕带所连接的防静电接地线的线径不得小于6mm2，并要注意其是否与周围的物体接触，如有接触须加软质的保护材料(如橡胶圈)，以防外皮绝缘层破损缘从而导致整个系统失效。

9防静电地线的接地电阻应小于10Ω(按上述方法施工实际测量值在5Ω)。

10.如有必要可重复上述做法，采用做成多点接地的形式。

11.必须注意：整套系统除需与其连接做防静电处理的物体外，不得与任何导体、半导体接触。

二.电子产品生产中的防静电接地必须注意如下几点：1.整个供电系统的接地是否正规。

因为，现在绝大多数的建筑商在盖房子的时候为了省事、省料，经常把接地线和电源零线接在一起。

还有的建筑商会把接地线接在柱子的钢筋上这些都是不可取的。

2.注意供电系统的三相尽量平衡(实际中没有任何人可以做到三相绝对平衡的)。

3.防静电手腕带必须使用有线的，决不允许使用无线的(因为无线的效果极差)。

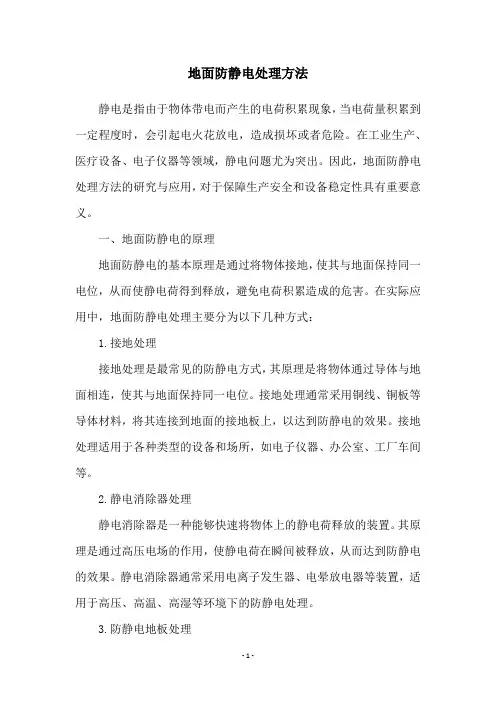

地面防静电处理方法静电是指由于物体带电而产生的电荷积累现象，当电荷量积累到一定程度时，会引起电火花放电，造成损坏或者危险。

在工业生产、医疗设备、电子仪器等领域，静电问题尤为突出。

因此，地面防静电处理方法的研究与应用，对于保障生产安全和设备稳定性具有重要意义。

一、地面防静电的原理地面防静电的基本原理是通过将物体接地，使其与地面保持同一电位，从而使静电荷得到释放，避免电荷积累造成的危害。

在实际应用中，地面防静电处理主要分为以下几种方式：1.接地处理接地处理是最常见的防静电方式，其原理是将物体通过导体与地面相连，使其与地面保持同一电位。

接地处理通常采用铜线、铜板等导体材料，将其连接到地面的接地板上，以达到防静电的效果。

接地处理适用于各种类型的设备和场所，如电子仪器、办公室、工厂车间等。

2.静电消除器处理静电消除器是一种能够快速将物体上的静电荷释放的装置。

其原理是通过高压电场的作用，使静电荷在瞬间被释放，从而达到防静电的效果。

静电消除器通常采用电离子发生器、电晕放电器等装置，适用于高压、高温、高湿等环境下的防静电处理。

3.防静电地板处理防静电地板是一种特殊的地板材料，其表面具有导电性能，能够有效地将静电荷释放到地面上。

防静电地板通常采用导电性塑料、金属或者涂层材料制成，能够有效地防止静电的积累和放电。

防静电地板适用于电子仪器、无尘车间、医院等场所。

二、地面防静电处理的应用地面防静电处理在工业生产、医疗设备、电子仪器等领域都有广泛的应用。

在电子仪器制造领域，静电问题极为突出，如不进行地面防静电处理，会严重影响仪器的性能和稳定性。

在医疗设备领域，静电问题也是一大难题，如手术室、ICU等场所，静电放电会对医疗设备造成严重的影响，甚至危及患者生命安全。

在工业生产领域，静电问题也是一大难题，如印刷、涂装、塑料加工等行业，静电放电会对产品质量和生产效率造成严重的影响。

三、地面防静电处理的注意事项在进行地面防静电处理时，需要注意以下几点：1.不同环境下需要采用不同的防静电处理方式，如在高温、高湿环境下，需要采用静电消除器处理。

防静电的三大基本方法一、引言静电是指物体表面电荷的积累，当两个带有电荷的物体接触时，会发生电荷转移，导致静电放电。

静电放电不仅会对人体造成危害，还会对设备和器材造成损坏。

因此，在一些特定的场合下，如半导体生产、医院手术室等地方都需要采取防静电措施。

二、防静电的三大基本方法1. 接地法接地法是最常见的防止静电的方法之一。

该方法通过将物体与大地连接在一起来达到消除或减少物体表面积累的静电荷的目的。

具体实现方式是将物品和接地线连接在一起，使其与大地形成一个闭合回路。

在这个回路中，任何静电都能够流入大地中而不会积聚在物品表面。

2. 屏蔽法屏蔽法是通过使用金属网罩或屏蔽材料来隔离外部环境中的静电场而达到防止静电干扰的目的。

金属网罩通常用于射频设备和其他高频设备上，以保护内部元件免受外部电磁辐射的影响。

屏蔽材料通常用于包装敏感电子元件，以防止静电干扰和损坏。

3. 消除法消除法是通过使用静电消除器来消除物体表面积累的静电荷。

静电消除器通常使用离子风机、离子棒或离子枪等设备，将正负离子注入空气中，以中和物体表面的静电荷。

这种方法适用于需要经常移动的物品，如半导体芯片、LCD屏幕等。

三、防静电措施的应用场合1. 半导体生产在半导体生产过程中，由于工艺要求严格，任何微小的静电放电都可能会对芯片造成损坏。

因此，在半导体生产车间中采取了一系列防静电措施，如地面铺设导电材料、穿戴防静电服装、使用静电消除器等。

2. 医院手术室在医院手术室中，由于手术过程需要使用大量的医疗设备和器械，这些设备和器械都需要进行防静电处理。

否则，手术中的静电放电可能会对患者造成伤害。

因此，在手术室中，医护人员需要穿戴防静电服装，并使用有防静电功能的医疗设备和器械。

3. 电子工业在电子工业中，由于设备和器材都是以微小的电信号进行传输和处理的，因此任何静电干扰都可能会导致设备故障或数据丢失。

因此，在电子工业中采取了一系列防静电措施，如使用屏蔽材料、地面铺设导电材料、使用防静电包装等。

工厂防静电接地的方法工厂防静电接地的方法1.防静电地线的埋设：(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地，当雷击发生时，接地点乃至整个大楼的地面都将成为高压大电流的泄放点，一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位•另外，三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点，故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法：为保证接地的可靠，致少应有三点以上接地，即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上)，再用3mm厚铜排将这三处焊接在一起，用16 m川绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐，以增加土壤导电性，填埋后用接地电阻测试仪测量，接地电阻应＜4 Q.(见图2)且每年至少测试一次。

2.防静电地线的铺设和测试：(1).防静电地线全部使用6m川多股铜芯绝缘线，每楼层或适当区段用铜排或40A以上开关，闸刀与主干线相连，以利检查维修.(2).防静电地线缆应与设备外壳，工作台铁架，工作灯架等良好绝缘，防止短路，搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 mm训可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表，电阻档.a).各防静电测试点与防静电地线间电阻5~15 Q,理想应为0Q.但实际测得为2mm导线从测试点到总结点电阻+6 mm，导线从总结点到被测点电阻之和，这一值约5-15 Q且基本不变, 如测量结果趋于无穷大，是为防静电地线或测量线有一条断线，应及时修好.b）.防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成•但两接地线间由于地面干湿程度，地电流影响等十分复杂，尤其地电流,每时每刻大小方向频率等都在变，且主要决定测量结果，故只能用指针表测量，且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3•防静电地板最规范的防静电地板是类似防静电橡胶的复合结构，下层为导电层与防静电地连在一起，上层为绝缘防静电产生层，不会因行走的磨擦产生静电•铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开，防止雷击时地板带静电，并将导电层通过1M Q20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用•这种地板造价太高，但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板（仅有绝缘防静电产生层多为涂料或地板胶），直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用•但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面：防静电橡胶绿色面为防静电产生层，电阻较大,表面电阻108~1010 Q.防静电橡胶的黑色面电阻较小，表面电阻104~106,与绿色面良好连接，可保妥善接地•起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1M电阻）接地•或在绝缘台面上放0.2mm厚铁板或铜箔，焊好导线通过1M Q电阻连接到静电地线，然后铺平防静电橡胶（黑面向下，贴紧导电片）•该1M Q电阻同样起提供静电泄放通路，防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视，多数生产线上使用普通塑料凳，极易与衣物摩擦产生静电，有条件应采用防静电椅，并通过1M Q电阻接静电地，至少要将塑料凳用防静电布料套上.5.电烙铁，小锡炉,测试仪器等用电设备的接地与测试：电烙铁，小锡炉测试仪器等必须用三端插头妥善接设备地，做到并不难，但由于经常发生如:插座接地端松脱，断线,烙铁头因氧化而与外壳（接设备地）断开等现象，故应每班次检测，可用自制简易通断指示灯测试，发现问题立即更换.6.防静电服（衣，鞋，手套等）:所谓防静电服,是用特殊合成纤维织成布料，一般情况下揉搓磨擦不会产生静电•但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服•冬季内穿多件化纤类，毛类衣物穿著防静电服也无大用•所以做好控制环境温度，湿度，戴好静电手环比着静电服重要•防静电手套则起防止静电产生；隔离手与产品（绝缘）；防止汗渍污染产品等多重作用，是必用的.7.防静电手环：防静电手环是由紧贴手腕的不锈钢外壳通过线内1M Q电阻由导线,铁夹接地•目的是既要随时泄放掉人体上的静电，又要防止快速放电产生的火花，对静电敏感器件造成损害，并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

防静电接地操作方法防静电接地操作方法是为了防止静电的积累和释放，从而保护设备和人员的安全。

下面是一些常见的防静电接地操作方法：1. 选择合适的防静电地线：防静电地线是将静电导入地下的重要工具，必须选择质量可靠、导电性好的地线。

常用的防静电地线材料有银线、铜线和不锈钢线等，可根据需要选择合适的类型。

2. 确保接地系统良好：防静电接地系统必须保证良好的接地效果。

接地电阻应小于10欧姆，接地点应选择在稳定的大地上，并应定期检查和保养接地系统，确保接地系统的可靠性。

3. 使用防静电地垫或地板：防静电地垫或地板是有效防止静电积累的重要措施。

它们具有良好的导电性能，能够将人体和设备上的静电导出地下，防止静电的积累。

使用时应保持地垫或地板的干燥和清洁，以确保其良好的导电性能。

4. 使用防静电工具和材料：在防静电环境下进行工作时，必须使用防静电工具和材料，如防静电手套、防静电衣物、防静电工具等。

这些工具和材料具有良好的导电性能，能够将人体上的静电导出地下，防止静电的积累。

5. 控制湿度：干燥的环境容易产生静电，所以在防静电环境下，要尽量控制室内的湿度。

可以通过增加空气湿度、使用加湿器等方式来控制湿度，从而减少静电的产生。

6. 合理布线：在布线时，应避免电线与地线、金属管道、金属构架等具有导电性的物体接触，避免静电的传递和积累。

布线时应保持良好的绝缘和隔离，减少静电的产生。

7. 定期清洁和维护：定期清洁和维护设备和环境，以清除积累的灰尘和污垢，并保持设备和环境的干燥和清洁。

清洁时应使用防静电工具和清洁剂，以防止静电的产生和积累。

8. 培训员工：进行防静电接地操作方法的培训，让员工了解静电的危害和防护措施，提高员工的安全意识和防静电技能，减少静电事故的发生。

总之，防静电接地操作方法是保护设备和人员安全的重要措施。

通过选择合适的地线、保证接地系统的良好、使用防静电地垫或地板、使用防静电工具和材料、控制湿度、合理布线、定期清洁和维护、培训员工等方式，可以有效防止静电的积累和释放，保障工作环境的安全和稳定。

防静电接地做法今天就来好好唠唠防静电接地的做法。

这防静电接地啊，在很多场合那可都是非常重要的，要是不做好，可能会惹出不少麻烦呢。

咱得明白为啥要做防静电接地。

在一些地方，比如电子工厂、实验室、易燃易爆场所等，静电可是个大隐患。

静电要是积累起来，可能会引起火花，这要是在有易燃易爆物品的地方，那可就危险啦。

所以呢，就得通过防静电接地把静电给导走，这样才能保证安全。

那防静电接地具体咋做呢？第一步，得选好接地的位置。

一般来说，要选在比较干燥、稳固的地方。

不能选在潮湿的地方，不然接地效果可就不好了。

也不能选在容易被移动或者损坏的地方，不然万一接地被破坏了，那就起不到作用了。

选好位置后，就开始准备接地材料啦。

常见的接地材料有铜棒、铜带、镀锌钢管等。

铜棒和铜带的导电性能比较好，但是价格相对贵一些。

镀锌钢管呢，价格比较便宜，但是导电性能稍微差一点。

你可以根据自己的实际情况选择合适的接地材料。

如果用铜棒做接地，那就得把铜棒深深地打入地下。

一般来说，要打入地下两三米深呢。

这样才能保证接地的效果。

打入地下后，还要在铜棒周围填上一些导电性能好的土壤，比如黑土、黏土等。

这样可以增加接地的面积，提高接地效果。

要是用铜带或者镀锌钢管呢，就可以在地面上挖一条沟，把铜带或者镀锌钢管埋在沟里。

沟的深度一般要在半米左右。

埋好后，也要在周围填上导电性能好的土壤。

接地材料埋好后，就得把它们和需要防静电的设备连接起来。

这时候就需要用到接地线啦。

接地线一般是用铜芯线或者镀锌铁丝。

把接地线的一端连接在接地材料上，另一端连接在设备的接地端子上。

连接的时候一定要牢固，不能有松动，不然接地效果也会不好。

连接好后，还得检查一下接地的效果。

可以用专门的接地电阻测试仪来测试接地电阻。

一般来说，接地电阻要小于一定的值，具体的值根据不同的场合而定。

如果接地电阻太大，就说明接地效果不好，需要重新检查接地材料和连接情况，看看是不是有问题。

在做防静电接地的过程中，还有一些需要注意的地方。

工厂防静电接地方法嘿，朋友们！咱今天就来聊聊工厂防静电接地那些事儿。

你们想想啊，静电这玩意儿就像个调皮的小精灵，时不时就出来捣乱一下。

在工厂里，要是不把它搞定，那可不得了哇！那可能就会出现各种小麻烦，小故障，甚至还可能引发大问题呢！那怎么对付这个小精灵呢？这就得靠防静电接地啦！就好像给这个小精灵找了个家，让它乖乖地待在那里，别乱跑。

首先呢，你得找个合适的地方来做接地。

这就好比给小精灵盖房子，得找个好地段呀！不能随随便便找个地儿就开始弄。

得是那种能让静电顺利导走的地方，不然它可不愿意去呢。

然后呢，准备好接地的材料。

这就像是给房子准备建筑材料一样，可不能马虎。

要用质量好的，能经得住静电折腾的材料，不然用不了多久就坏啦，那可不行！接着，就开始动手安装啦！这时候就得细心点咯，就像盖房子要一砖一瓦认真盖一样。

把接地装置安装得稳稳当当的，可别弄出什么小漏洞，让静电又跑出来捣乱。

安装好了还不算完事儿哦！你还得经常去检查检查。

这就跟你住房子得时常打扫维护一样。

看看接地装置有没有松动啊，有没有被破坏啊。

要是有问题，得赶紧解决，不然等出了事儿就晚啦！你说这防静电接地重要不重要？那肯定重要哇！这就像是工厂的一道保护屏障，把静电这个小捣蛋鬼给挡在外面。

咱们工人朋友们在工厂里干活，可得重视这个事儿。

别觉得麻烦就不去做，或者随便应付一下。

那可不行！这是对自己负责，也是对工厂负责呀！想想看，如果因为没有做好防静电接地，导致生产出了问题，那得损失多少呀！咱可不能让这种事情发生，对吧？所以呀，都认真对待防静电接地这个事儿，让咱们的工厂平平安安，顺顺利利地生产。

总之呢，防静电接地可不是小事儿，大家都得上心。

让我们一起把静电这个小精灵给制服得服服帖帖的，让工厂的生产稳稳当当的！。

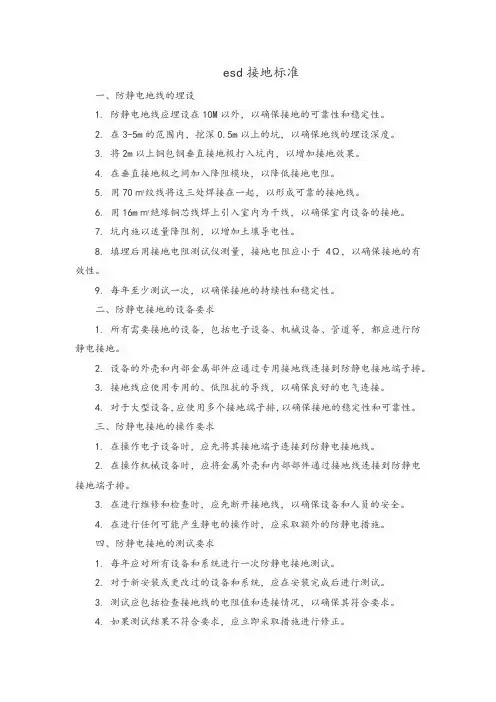

esd接地标准一、防静电地线的埋设1. 防静电地线应埋设在10M以外，以确保接地的可靠性和稳定性。

2. 在3-5m的范围内，挖深0.5m以上的坑，以确保地线的埋设深度。

3. 将2m以上铜包钢垂直接地极打入坑内，以增加接地效果。

4. 在垂直接地极之间加入降阻模块，以降低接地电阻。

5. 用70㎡绞线将这三处焊接在一起，以形成可靠的接地线。

6. 用16m㎡绝缘铜芯线焊上引入室内为干线，以确保室内设备的接地。

7. 坑内施以适量降阻剂，以增加土壤导电性。

8. 填埋后用接地电阻测试仪测量，接地电阻应小于4Ω，以确保接地的有效性。

9. 每年至少测试一次，以确保接地的持续性和稳定性。

二、防静电接地的设备要求1. 所有需要接地的设备，包括电子设备、机械设备、管道等，都应进行防静电接地。

2. 设备的外壳和内部金属部件应通过专用接地线连接到防静电接地端子排。

3. 接地线应使用专用的、低阻抗的导线，以确保良好的电气连接。

4. 对于大型设备，应使用多个接地端子排，以确保接地的稳定性和可靠性。

三、防静电接地的操作要求1. 在操作电子设备时，应先将其接地端子连接到防静电接地线。

2. 在操作机械设备时，应将金属外壳和内部部件通过接地线连接到防静电接地端子排。

3. 在进行维修和检查时，应先断开接地线，以确保设备和人员的安全。

4. 在进行任何可能产生静电的操作时，应采取额外的防静电措施。

四、防静电接地的测试要求1. 每年应对所有设备和系统进行一次防静电接地测试。

2. 对于新安装或更改过的设备和系统，应在安装完成后进行测试。

3. 测试应包括检查接地线的电阻值和连接情况，以确保其符合要求。

4. 如果测试结果不符合要求，应立即采取措施进行修正。

五、防静电接地的标识要求1. 所有防静电接地端子排和连接点都应有明显的标识，以表明其用途和连接方式。

2. 标识应包括接地端子的编号、连接方式、制造商名称等信息。

3. 在设备上应有防静电接地的警示标识，以提醒操作人员注意安全操作。

防静电接地操作方法
1. 确保接地线连接完好：要防止静电积聚，确保接地线与地面接触良好，且无松动或断裂现象。

2. 使用正确的防静电工具：在静电敏感的环境中，需要使用专门的防静电工具，如防静电腕带、防静电垫等。

腕带应正确佩戴并接地，垫子应放在工作区域下方。

3. 避免穿着静电产生的衣物：穿着产生静电的织物，如尼龙或涤纶等，会增加静电积聚的概率。

因此，在静电敏感的环境中，应避免穿着此类衣物。

4. 避免使用产生静电的工具：一些工具，如塑料梳子、塑料刷子等，容易产生静电。

在防静电操作中，要尽量避免使用这些工具。

5. 注意地面的湿度：干燥的环境更容易产生静电，因此要保持工作区域的湿度适中，可通过增加室内湿度或使用空气加湿器来达到这个目的。

6. 定期清洁工作区域：静电积聚往往会在物品表面沉积灰尘等杂物，造成后续的静电干扰。

因此，定期清洁工作区域，并确保工作面干净整洁。

7. 注意静电发生的风险：在处理静电敏感物品时，要特别小心，并避免触摸或摩擦物品的表面，以减少静电的产生和传播。

请注意，以上方法只是一些建议，并不能完全消除静电的发生。

在特殊情况下，可能需要采取其他额外的措施来防止静电的产生和损害。

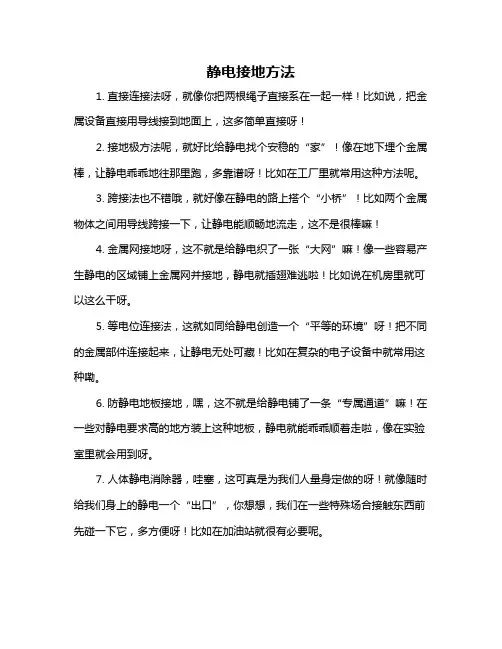

静电接地方法
1. 直接连接法呀，就像你把两根绳子直接系在一起一样！比如说，把金属设备直接用导线接到地面上，这多简单直接呀！
2. 接地极方法呢，就好比给静电找个安稳的“家”！像在地下埋个金属棒，让静电乖乖地往那里跑，多靠谱呀！比如在工厂里就常用这种方法呢。

3. 跨接法也不错哦，就好像在静电的路上搭个“小桥”！比如两个金属物体之间用导线跨接一下，让静电能顺畅地流走，这不是很棒嘛！
4. 金属网接地呀，这不就是给静电织了一张“大网”嘛！像一些容易产生静电的区域铺上金属网并接地，静电就插翅难逃啦！比如说在机房里就可以这么干呀。

5. 等电位连接法，这就如同给静电创造一个“平等的环境”呀！把不同的金属部件连接起来，让静电无处可藏！比如在复杂的电子设备中就常用这种嘞。

6. 防静电地板接地，嘿，这不就是给静电铺了一条“专属通道”嘛！在一些对静电要求高的地方装上这种地板，静电就能乖乖顺着走啦，像在实验室里就会用到呀。

7. 人体静电消除器，哇塞，这可真是为我们人量身定做的呀！就像随时给我们身上的静电一个“出口”，你想想，我们在一些特殊场合接触东西前先碰一下它，多方便呀！比如在加油站就很有必要呢。

8. 离子风机接地，这好比给静电吹来了一阵“温柔的风”呀！能中和空气中的静电，真的很神奇呢！像在一些精密仪器的旁边就可以放一个。

9. 手环接地法呀，就如同给我们的手腕戴了个“保护套”！让静电远离我们，工作起来也更安心呀！特别是那些经常接触电子元件的人经常会用到呢。

我觉得呀，这些静电接地方法都各有各的好，都能很有效地解决静电问题呢！根据不同的情况选择合适的方法才是最关键的哟！。

1. 防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M 范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2). 埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m 挖深1.5m 以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m 以上),再用3mm 厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A 以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3). 于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 ｍ㎡即可),每车间设2~3 检查点,固定好,标识清楚.(4). 测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15 Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15 Ω且基本不变,如测量结果趋于无穷大, 是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K 都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1M Ω20W 电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010 Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106, 与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm 厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

1. 防静电地线的埋设:(1) .厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压”产生，即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2) .埋设方法:为保证接地的可靠，致少应有三点以上接地,即每隔5m挖深1.5m以上坑，将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上)，再用3mm厚铜排将这三处焊接在一起用16mm2绝缘铜芯线焊上引入室内为干线.(3) .坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应＜4.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1) .防静电地线全部使用6mm2多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关，闸刀与主干线相连，以利检查维修.(2) .防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3) .于分段铜排或开关的“干线端”，另铺一条检查线.(1.5~2mm2即可)，每车间设2~3检查点,固定好,标识清楚.(4) .测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15，理想应为0.但实际测得为2mm2导线从测试点到总结点电阻+6mm2,导线从总结点到被测点电阻之和，这一值约5-15且基本不变，如测量结果趋于无穷大，是为防静电地线或测量线有一条断线,应及时修好.b）.防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常，仅说明两地间未短路也未开路即可.3 .防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MQ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板（仅有绝缘防静电产生层多为涂料或地板胶）,直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4 .防静电工作台面:防静电橡胶绿色面为防静电产生层，电阻较大,表面电阻108~1010d 防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1乂电阻）接地.或在绝缘台面上放0.2mm厚铁板或铜箔，焊好导线通过1MQ电阻连接到静电地线,然后铺平防静电橡胶（黑面向下,贴紧导电片）.该1MQ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电，有条件应采用防静电椅,并通过1MQ电阻接静电地，至少要将塑料凳用防静电布料套上.5 .电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳（接设备地）断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6 .防静电服（衣,鞋,手套等）:所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品（绝缘）;防止汗渍污染产品等多重作用,是必用的.7 .防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MQ电阻由导线，铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

静电接地线标准及方法国标
静电接地是指将带静电物体或有可能产生静电的物体（非绝缘体）通过导静电体与大地构成电气回路的接地。

静电接地电阻一般要求不大于10欧。

防静电工程中静电防护区的地线较为常用的敷设方法有两种。

1、静电安全工作台：由工作台、防静电桌垫、腕带接头和接地线等组成。

2、防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技术人员，检验人员用。

3、静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电的杂物、图纸资料应放入防静电文件袋内。

4、防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带，腕带与人体皮肤应有良好接触，腕带系统对地电阻值应1MΩ。

5、防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须接地。

6、防静电工作服：进入静电工作区的人员和接触SMD元器件的人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中（如冬季）.工作服面料应符合国家有关标准。

7、进入工作区的人员必须穿防静电工作鞋。

穿普通鞋的人员应使用导电鞋束、防静电鞋套或脚跟带。

8、生产线上用的传送带和传动轴，应装有防静电接地的电刷和
支杆。

9、对传送带表面可使用离子风静电消除器。

10、生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设良好的接地线。

11、生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应进行防静电测试，合格后方能进入现场。

工厂防静电接地的方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工厂防静电接地的方法1. 防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M 范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿着应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿着防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

防静电接地方法1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m 以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

1. 防静电地线的埋设(1) .厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地，当雷击发生时，接地点乃至整个大楼的地面都将成为高压大电流的泄放点，一般认为在泄放接地点20M范围内都会有"跨步电压"产生，即在此范围内不再是理想零电位另外，三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点，故防静电地线的埋设点应距建筑物和设备地20米以外.(2) .埋设方法：为保证接地的可靠，致少应有三点以上接地，即每隔5m挖深1.5m 以上坑，将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起，用16 m川绝缘铜芯线焊上引入室内为干线.(3) .坑内施以适量木炭粉和工业盐，以增加土壤导电性，填埋后用接地电阻测试仪测量，接地电阻应＜4 Q.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试：(1) .防静电地线全部使用6 m川多股铜芯绝缘线，每楼层或适当区段用铜排或40A 以上开关，闸刀与主干线相连，以利检查维修.(2) .防静电地线缆应与设备外壳，工作台铁架,工作灯架等良好绝缘，防止短路, 搭连或破皮连接.(3) .于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 m川即可),每车间设2~3检查点，固定好，标识清楚.(4) .测量:使用指针式万用表，电阻档.a).各防静电测试点与防静电地线间电阻5~15 Q,理想应为0Q.但实际测得为2m川导线从测试点到总结点电阻+6 m川，导线从总结点到被测点电阻之和，这一值约5-15 Q且基本不变，如测量结果趋于无穷大，是为防静电地线或测量线有一条断线,应及时修好.b）.防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度，地电流影响等十分复杂,尤其地电流，每时每刻大小方向频率等都在变，且主要决定测量结果，故只能用指针表测量，且其值从十几欧到几百K都算正常，仅说明两地间未短路也未开路即可.3. 防静电地板最规范的防静电地板是类似防静电橡胶的复合结构，下层为导电层与防静电地连在一起，上层为绝缘防静电产生层，不会因行走的磨擦产生静电•铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开，防止雷击时地板带静电，并将导电层通过 1M Q20W 电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用•这种地板造价太高，但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板（仅有绝缘防静电产生层多为涂料或地板胶）, 直接铺在建筑物地面上，大大降低造价,且也可起到防行走产生的静电作用•但对雷击产生的超高压静电感应和强电磁感应防护作用较差 .4. 防静电工作台面：防静电橡胶绿色面为防静电产生层，电阻较大，表面电阻108~1010 Q.防静电橡胶的黑色面电阻较小，表面电阻104~106,与绿色面良好连接，可保妥善接地•起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1M 电阻）接地•或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1M Q电阻连接到静电地线，然后铺平防静电橡胶（黑面向下，贴紧导电片）.该1M Q电阻同样起提供静电泄放通路，防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视，多数生产线上使用普通塑料凳，极易与衣物摩擦产生静电，有条件应采用防静电椅，并通过1M Q电阻接静电地，至少要将塑料凳用防静电布料套上.5. 电烙铁,小锡炉,测试仪器等用电设备的接地与测试：电烙铁，小锡炉测试仪器等必须用三端插头妥善接设备地，做到并不难，但由于经常发生如:插座接地端松脱，断线，烙铁头因氧化而与外壳（接设备地）断开等现象，故应每班次检测，可用自制简易通断指示灯测试，发现问题立即更换.6. 防静电服（衣，鞋,手套等）:所谓防静电服，是用特殊合成纤维织成布料，一般情况下揉搓磨擦不会产生静电•但它不是静电屏蔽服，它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣，外着防静电服•冬季内穿多件化纤类，毛类衣物穿著防静电服也无大用.所以做好控制环境温度，湿度，戴好静电手环比着静电服重要•防静电手套则起防止静电产生；隔离手与产品（绝缘）；防止汗渍污染产品等多重作用是必用的.7. 防静电手环：防静电手环是由紧贴手腕的不锈钢外壳通过线内1M Q电阻由导线，铁夹接地.目的是既要随时泄放掉人体上的静电，又要防止快速放电产生的火花，对静电敏感器件造成损害，并起隔离作用•而断线或接触不良会使静电手环形同虚设•所谓无线手环实际起不到泄放人体携带的静电荷作用。

1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m 以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有跨步电压产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的干线端,另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一是为防静电地线或测量线有一条,如测量结果趋于无穷大,且基本不变Ω5-15值约．断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提.防止过速放电打火和隔离的作用,供静电泄放通路甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
