机械设备动力配电柜(箱)安全技术要求

配电箱安全技术规定1.从现场总配电装置至各用电设备，应经过多级配电装置，各级配电装置的容量应与实际负载匹配，其结构型式、盘面布置和系统接线,要做到规范化：1)箱内开关、熔断器、插座等设备齐全完好；2)配线及设备排列整齐，压接牢固，操作面无带电体外露；3)总开关及各分路开关上端设熔断器；4)金属电箱外壳设接地保护；设接零排与接地排；5)每个回路设漏电开关；6)动力和照明分开控制，单独设置单相三眼不等距安全插座，上设漏电开关。

7)门锁齐全、有防雨措施。

2.Ⅰ型电源配电箱(下杆电箱)作为总变配电装置后的第二级配电装置，应靠近用电集中处。

3.Ⅱ型电源配电箱(分电箱)作为第三级配电装置，可直接向负载供电，应做到一闸一机，开关应采用与用电设备相匹配的漏电开关。

4.Ⅲ型电源配电箱,作为搅拌机、卷扬机等专用设备使用的第四级配电装置,应设在设备附近；箱内可设由漏电开关控制的备用插座,供维修时另接设备用。

5.拖线箱作为移动式配电装置，必须有可靠的防雨措施和接地保护，开关或分路熔断器必须与用电设备匹配，同一箱内不得用单相三眼和三相四眼不同电源的插座。

6.各类插座必须符合国家标准，并保护完好，单相电源的设备，必须使用单相三眼插座，插座上方应有单独分路熔断丝保护，插座的接地线不准串联。

7.电力容量在3kW以下的电源总开关可以采用瓷底胶木闸刀开关。

用刀闸作直接控制操作用电设备时，应在刀闸出线侧加装瓷插入式熔断器作保护，并用铜丝将刀闸内熔丝部分直连。

刀闸的静触头应接电源线，动触头接负载，严禁倒送电。

8.各种熔断器的熔体必须严格按规定合理选用，各级熔体应相互匹配。

熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大的熔丝。

容量在60A以上的，可以采用合格的铜熔丝。

9.各级配电箱应明确专人负责，做好检查维修和清洁工作。

箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。

10.施工现场的固定露天电箱、分电箱必须架空设置，其底边距地高度不小于0.5m。

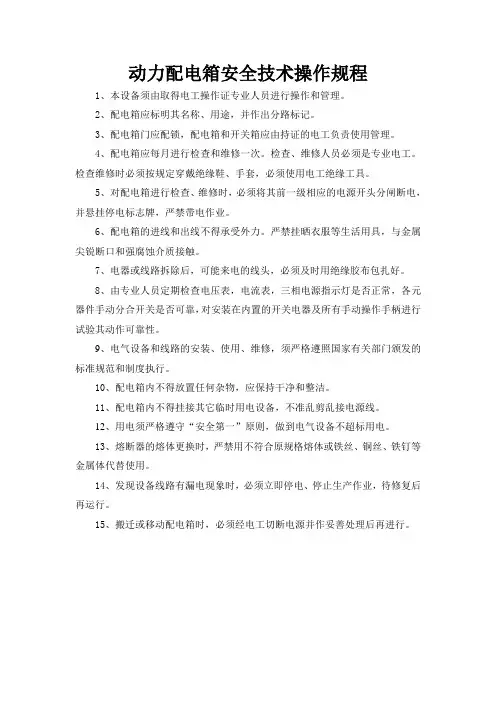

动力配电箱安全技术操作规程
1、本设备须由取得电工操作证专业人员进行操作和管理。

2、配电箱应标明其名称、用途，并作出分路标记。

3、配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。

4、配电箱应每月进行检查和维修一次。

检查、维修人员必须是专业电工。

检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。

5、对配电箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。

6、配电箱的进线和出线不得承受外力。

严禁挂晒衣服等生活用具，与金属尖锐断口和强腐蚀介质接触。

7、电器或线路拆除后，可能来电的线头，必须及时用绝缘胶布包扎好。

8、由专业人员定期检查电压表，电流表，三相电源指示灯是否正常，各元器件手动分合开关是否可靠，对安装在内置的开关电器及所有手动操作手柄进行试验其动作可靠性。

9、电气设备和线路的安装、使用、维修，须严格遵照国家有关部门颁发的标准规范和制度执行。

10、配电箱内不得放置任何杂物，应保持干净和整洁。

11、配电箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。

12、用电须严格遵守“安全第一”原则，做到电气设备不超标用电。

13、熔断器的熔体更换时，严禁用不符合原规格熔体或铁丝、铜丝、铁钉等金属体代替使用。

14、发现设备线路有漏电现象时，必须立即停电、停止生产作业，待修复后再运行。

15、搬迁或移动配电箱时，必须经电工切断电源并作妥善处理后再进行。

配电箱（柜）技术要求，值得我们学习⼀下！技术规范（⼀）参考标准1．GB 7251.1 低压成套开关设备和控制设备第⼀部分：型式试验和部分型式试验成套设备2．GB 156 标准电压3．GB/T762 标准电流4．GB/T2681 电⼯成套装置中的导线颜⾊5．GB/T4025 指⽰灯和按钮的颜⾊6．GB/T5094 电⽓技术中的项⽬代号7．GB4208 外壳防护等级（IP代码）8．B/T3085 电⼒传动控制装置的产品包装与运输规程9．GB191 包装储运图⽰标志10．JB/T5877 低压固定封闭式成套开关设备11．02D501-2 等电位联结安装（⼆）环境条件1．额定电压：～380/220V2．绝缘电压： 660V3．频率： 50Hz4．安装⽅式：嵌墙安装5. 运⾏环境： -10～＋45℃；相对湿度≤90﹪；海拔⾼度≤2000M（三）箱（柜）体结构空间1. 原则应按设计图电⽓⼀、⼆次元件技术要求进⾏合理空间设计，满⾜运⾏散热、进、出线⽅便、爬电距离合理、维护安全⽅便等要求。

2. 各型号的户内照明配电箱必须按照电缆进线规格预留电缆接线空间。

进线断路器主断路器必须按照电缆进线规格、数量预留接线母排，且进出线⽅向、位置应作合理设计区分，避免同侧进线、出线（特殊情况除外）。

(1)箱(柜)内零、地接线排规格和接线端⼦数量必须同时考虑备⽤出线回路的接线要求。

(2)有弱电预留模块要求，按模块技术要求进⾏设计空间预留。

(3)挂墙箱体应上下均设敲落孔，嵌墙式箱体应四周均设敲落孔，管线锁紧设施应在箱内。

落地式箱(柜)体应满⾜上下两种进出线⽅式，以⽅便配线安装，敲落孔处应设密封胶圈防护，达到箱体整体要求防护等级。

(4)箱体应设置可靠的接地汇流排和接线端⼦（通常情况设于箱体的底部），接线端⼦带防松的紧固螺栓⽤来连接接地导体，过门接地线应满⾜经常开关门的要求。

配电箱的接地汇流排上的螺栓要求使⽤不锈钢材质。

(5)户内照明配电箱的设计、⽣产及箱柜内⼀、⼆次电⽓元件及有关装置的安装布置应符合当地电业局现⾏户表技术规程有关内容要求，若此技术规程在交付前发⽣相应内容调整变化，导致交付标准发⽣变化，供货商应按最新户表技术规程要求进⾏箱(柜)设计和电⽓元件的安装。

机械电气设备安全生产技术要求1、非机械行业的主要产品包括铁道机械、建筑机械、纺织机械、轻工机械、船舶机械等。

2、机械设备安全技术措施：直接(设计时考虑消除机器本身不安全因素)间接(安装防护装置，克服使用过程中不安全因素)指导性(制定规定和安全标志)3、齿轮传动机：全封闭型防护装置，机器外部绝不允许有裸露的齿合齿轮。

4、防护罩涂成红色，最好装电气联锁，防护装置在开启的情况下机器停止运转。

5、皮带摩擦后易静电，皮带传动机械不适用容易发生燃烧和爆炸场所。

6、皮带传动装置防护罩—金属骨架防护网，与皮带距离不小于50mm，传动机构离地面2m以下设防护罩。

但2m以上也加防护的为：皮带轮中心距之间距离3m以上；皮带宽15cm以上；皮带回转速度9m/min以上。

7、皮带传动机构防护：将皮带全部遮盖；防护栏杆。

8、联轴器等的防护螺钉一般应采用沉头螺钉。

9、物体打击不包括主体机械设备、车辆、起重机械、坍塌等引发的物体打击。

10、车辆伤害不包括起重提升、牵引车辆、和车辆停驶时发生的事故。

11、灼烫不包括电灼烫和火灾引起的烧伤。

12、高处坠落不包括触电坠落事故。

13、坍塌不适用于矿山冒顶片帮和车辆、起重机械、爆破引起的坍塌。

14、机械伤害预防对策：实现机械本质安全；保护操作者和有关人员安全。

15、防护罩一般不准脚踏和站立，必须做平台或阶梯时，应能承受1500N的垂直力，防滑。

16、本质安全技术：机械预定功能的设计和制造。

17、机械零件的机械应力不超过许用值。

18、预防电气危害：防止电击、电烧伤、短路、过载、静电。

19、自动安全装置(仅限低速运动机器)20、煤气站安全技术管理：煤气发生炉看火孔盖应严密，看火孔及加煤装置气密完好，空气进口管道设控制阀和逆止阀，管道末端设防爆阀和放散阀。

水煤气、半水煤气含氧量达1%时必须停炉。

发生炉出口处设置声光报警装置，排送机与鼓风机应联锁。

双路电源供电，放散管至少高出厂房顶4m以上，防雨防倾倒。

配电箱及开关箱安全技术规程配电箱及开关箱是电力系统中重要的设备，其安全性对保障电力系统运行和人身安全至关重要。

为此，制定配电箱及开关箱安全技术规程是必要的。

以下是配电箱及开关箱安全技术规程的内容，共计2000字：一、基本概念1. 配电箱及开关箱：指供电系统中用于分配和控制电能的设备。

包括低压配电箱、开关箱和控制箱等。

2. 安全技术规程：为了保障人身安全和设备运行安全而制定的具体规定和要求。

二、设计要求1. 物理防护：配电箱及开关箱应具备防火、防爆、防水和防尘等功能，能够保护设备免受外界环境的侵害。

2. 绝缘防护：配电箱及开关箱的外壳和内部元件应采用绝缘材料，以防止触电事故的发生。

3. 排热设计：配电箱及开关箱应具备良好的散热性能，以防止设备过热引发火灾等安全隐患。

4. 可靠接地：配电箱及开关箱的金属外壳和导电元件应进行可靠接地，以保证人身安全和设备正常运行。

5. 安全间距：配电箱及开关箱的安装位置应满足安全间距要求，以预防电弧火灾和触电事故的发生。

三、安装与维护1. 安装要求：配电箱及开关箱的安装应符合相关规范和标准，包括安装位置、固定方式和连接方法等。

2. 维护要求：定期对配电箱及开关箱进行检查和维护，包括外观、接线和电气元件的检查、紧固件的检修和松动部分的处理等。

3. 电器设备的保护：对于配电箱及开关箱内的电气设备，应设防护装置，以防止误触、意外接近和外界物体的侵入等。

4. 线缆接头的防护：对于线缆接头，应采取绝缘和防水等措施，以保证接口处的安全可靠连接。

四、操作注意事项1. 操作规程：使用配电箱及开关箱的人员应了解相关操作规程，注意正确的开关操作顺序和保持设备的正常运行状态。

2. 触电风险预防：在操作过程中，要注意触电防护措施，如穿戴绝缘手套和鞋子等防护装备，并避免湿手和湿地操作。

3. 警示标识：在配电箱及开关箱上应设置合适的警示标识，以提醒操作人员注意安全事项和禁止行为。

4. 紧急停电：在发生紧急情况或需要对配电箱及开关箱进行维修时，应立即采取紧急停电措施，并通知相关人员。

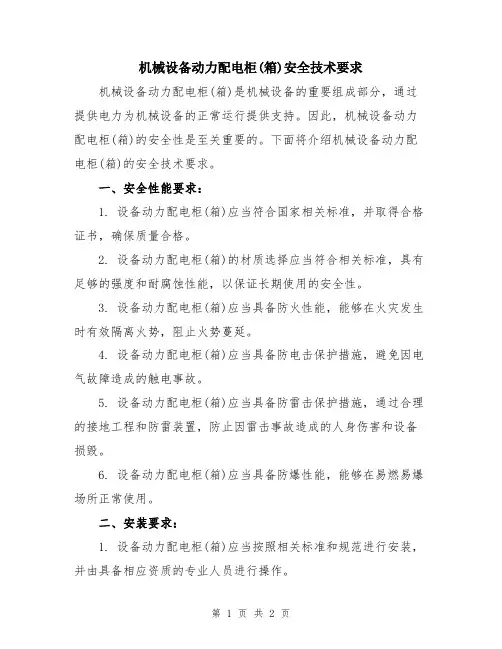

机械设备动力配电柜(箱)安全技术要求机械设备动力配电柜(箱)是机械设备的重要组成部分，通过提供电力为机械设备的正常运行提供支持。

因此，机械设备动力配电柜(箱)的安全性是至关重要的。

下面将介绍机械设备动力配电柜(箱)的安全技术要求。

一、安全性能要求：1. 设备动力配电柜(箱)应当符合国家相关标准，并取得合格证书，确保质量合格。

2. 设备动力配电柜(箱)的材质选择应当符合相关标准，具有足够的强度和耐腐蚀性能，以保证长期使用的安全性。

3. 设备动力配电柜(箱)应当具备防火性能，能够在火灾发生时有效隔离火势，阻止火势蔓延。

4. 设备动力配电柜(箱)应当具备防电击保护措施，避免因电气故障造成的触电事故。

5. 设备动力配电柜(箱)应当具备防雷击保护措施，通过合理的接地工程和防雷装置，防止因雷击事故造成的人身伤害和设备损毁。

6. 设备动力配电柜(箱)应当具备防爆性能，能够在易燃易爆场所正常使用。

二、安装要求：1. 设备动力配电柜(箱)应当按照相关标准和规范进行安装，并由具备相应资质的专业人员进行操作。

2. 设备动力配电柜(箱)的安装位置应当符合安全要求，远离易燃易爆材料和易腐蚀物质。

3. 设备动力配电柜(箱)应当设立可靠的接地装置，以确保设备的安全接地。

三、操作和维护要求：1. 设备动力配电柜(箱)的开关和按钮应当明确标注功能，并且操作人员应当接受相应的培训，了解正确的操作方法。

2. 设备动力配电柜(箱)应当定期进行巡检和维护，清理设备内部的灰尘和杂物，确保设备正常运行。

3. 设备动力配电柜(箱)的电缆应当定期检查，确保电缆接头处没有松动和脱落的情况。

4. 设备动力配电柜(箱)应当设立可靠的防止误接线的措施，如颜色标识、连线标志等。

5. 设备动力配电柜(箱)应当定期进行绝缘电阻测试，确保设备的绝缘性能符合要求。

6. 设备动力配电柜(箱)的零部件更换应当使用正规的厂家原配件，并由专业维修人员进行操作。

总之，机械设备动力配电柜(箱)的安全技术要求是多方面的，包括材质、防火性能、防电击保护、防雷击保护、防爆性能等方面的要求。

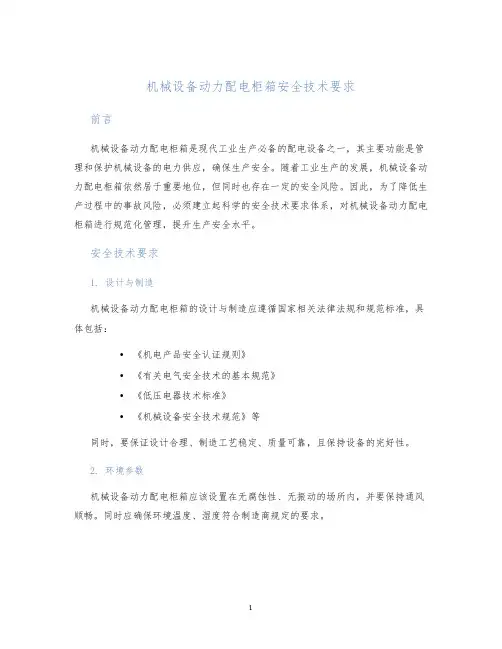

机械设备动力配电柜箱安全技术要求前言机械设备动力配电柜箱是现代工业生产必备的配电设备之一，其主要功能是管理和保护机械设备的电力供应，确保生产安全。

随着工业生产的发展，机械设备动力配电柜箱依然居于重要地位，但同时也存在一定的安全风险。

因此，为了降低生产过程中的事故风险，必须建立起科学的安全技术要求体系，对机械设备动力配电柜箱进行规范化管理，提升生产安全水平。

安全技术要求1. 设计与制造机械设备动力配电柜箱的设计与制造应遵循国家相关法律法规和规范标准，具体包括：•《机电产品安全认证规则》•《有关电气安全技术的基本规范》•《低压电器技术标准》•《机械设备安全技术规范》等同时，要保证设计合理、制造工艺稳定、质量可靠，且保持设备的完好性。

2. 环境参数机械设备动力配电柜箱应该设置在无腐蚀性、无振动的场所内，并要保持通风顺畅。

同时应确保环境温度、湿度符合制造商规定的要求。

3. 维护与保养机械设备动力配电柜箱的日常维护与保养是保证其安全运行的必要条件，具体要求包括：•定期开展视察、清洁、检修等工作•确保设备及其附件(如电线、插头等)没有损坏或从槽中脱落•定期巡视，发现问题及时处理•记录维护保养情况，制定相应的维护保养计划和措施4. 电气连接机械设备动力配电柜箱的电气连接应符合国家有关电气安全规定，同时要保证电缆的选择、接头的焊接、槽道的设计等都符合有关标准。

在电气安装后，还应进行电气接地检测。

5. 安全警示机械设备动力配电柜箱应当设置明显的安全警示标识，对有可能产生危险的设备进行特别标注，包括：•标示正负极电源的符号和颜色。

•标示开关的位置、功能、电流大小与电气参数等。

•标示当电流超负荷或故障发生时应当采取的应急措施。

6. 防误操作机械设备动力配电柜箱对日常误操作有一定的防范措施要求：•在配电柜箱门上设置锁，保证非操作人员不能随意进入操作。

•必须遵循正确的操作程序，禁止随意打开门。

•操作人员要穿戴符合规范的防护用品，不得佩戴金属饰品等易导致电气事故的物品。

配电箱及开关箱安全技术规程配电箱及开关箱的安全技术规程是为了确保电器设备运行安全，防止电气事故发生而制定的一系列规定和要求。

下面是配电箱及开关箱安全技术规程的一份简要说明，共计____字。

一、总则1. 配电箱及开关箱安全技术规程是以保证电器设备运行安全为目标，依据相关法律法规和规范要求而制定的文件。

2. 执行本规程的单位和人员应严格按照规定进行操作，确保电器设备运行安全。

二、配电箱及开关箱的安全要求1. 配电箱及开关箱应放置在干燥通风、无腐蚀气体和易燃易爆物品的地方，周围不得有障碍物阻挡。

2. 配电箱及开关箱应定期检查，及时发现并消除零部件缺陷、破损和松动现象。

3. 配电箱及开关箱的防护等级应根据工作环境和使用要求进行选择，确保电器设备的安全运行。

4. 配电箱及开关箱安装时应保证箱体稳固，固定牢靠，连接可靠，线缆整齐，并防止水、尘等杂质进入。

5. 配电箱及开关箱的外观应整洁，标签清晰可辨，接线端子应保持干燥、无污垢。

三、配电箱及开关箱的使用规范1. 配电箱及开关箱使用前，应仔细阅读操作手册，了解使用方法和注意事项。

2. 分配电源时应根据使用电器设备的功率和电压要求进行合理配置，防止过载和短路。

3. 转动配电箱及开关箱的手柄或按下开关按钮时应轻柔平稳，不得用力过大或过小。

4. 使用配电箱及开关箱时应遵循安全操作规程，禁止私拉乱接电源，防止人员触电和火灾等安全事故。

5. 使用完毕后应将手柄或开关按钮归位并关闭箱门，保持配电箱及开关箱的完好及封闭状态。

四、配电箱及开关箱的维护保养1. 定期进行配电箱及开关箱的外观清洁，保持干燥整洁，清除灰尘和杂物。

2. 定期对配电箱及开关箱进行维护保养，检查各项指示灯、显示器和按钮的工作正常性。

3. 定期检查配电箱及开关箱内部的电缆连接是否牢固，是否有松动或腐蚀现象。

4. 定期对配电箱及开关箱的防护等级进行检测，确保其满足使用环境和要求。

五、配电箱及开关箱的故障处理1. 发现配电箱及开关箱有异常工作现象时应立即停止使用，并及时向维修部门报告。

配电箱配电柜的技术要求配电柜技术要求非常严格，需要我们尽心尽力的操作，下面就来简要介绍一下配电柜配电箱知识：1. 配电箱由箱门、箱体、低压元器件（断路器、接触器、继电器等）、智能照明控制模块、火灾漏电系统模块及接线端子等构成。

箱体整体制作应结构合理，安全可靠。

箱内可适应安装各类不同的电器元件，箱内元件安装板可适当调整位置。

2. 配电箱外壳的防护等级IP42（除4点以外）。

分别为挂墙式安装、嵌墙式、和落地式安装。

各种安装方式均要考虑安装的方便。

嵌墙式安装要考虑墙体厚度及盖板配合装修的方便性。

打开盖板可直接调节开关及面盖的深度和水平，箱内安装导轨连同开关可调节。

落地式安装箱体要具有足够的机械强度。

3. 由于-8.15m所处环境恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且，箱体材质全部采用不锈钢304，钢板厚度不小于2mm，防护等级为：IP55。

此部分动力电箱见电施-M22，编号为AP-2-1；AP-2-2；APE-2-1；AT-2-01；AT-2-02；AT-2-03~08；AP-2-01~18。

4. 室外冷却塔配电箱使用环境比较恶劣，除满足本技术需求外，需要防潮、防锈、防腐蚀处理，并且箱体材质全部采用不锈钢304，钢板厚度不小于2mm，防护等级为：IP55。

此部分动力电箱见电施P48代1，编号为LT—1到LT—10。

5. 箱体开门方向，设计联络时定，开启角度≥135°。

箱门设计为内铰链。

箱门应带锁。

箱体内外表面均要求采用静电喷涂。

箱体颜色在设计联络时确定。

6. 挂墙式箱体应有上下均有敲落孔，嵌墙式箱体应四周均有敲落孔，管线锁紧设施应在箱内。

落地式箱体应按满足上下两种进出线方式考虑，以方便配线安装，且敲落孔处应设置密封胶圈防护，并达到箱体的整体防护等级。

不锈钢配电箱根据设计联络确定的位置设定进出线孔。

7. 配电柜配电箱采用优质冷轧镀锌钢板折剪焊接而成。

当配电箱长边小于1000mm 时，板厚不得小于1.5mm；长边等于或大于1000mm时，板厚不得小于2.0mm。

一、配电箱（柜）的机械、外观要求1、配电柜的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。

箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。

箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。

2、配电箱（柜）的机械要求。

配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。

同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。

箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。

配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。

配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

配电箱的外型尺寸偏差见下表：附表（单位：mm）配电柜的外型尺寸偏差见下表：附表（单位：mm）箱柜的垂直度偏差要求见下表：附表（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。
