配电箱规范方案和技术要求

配电箱生产技术要求
配电箱(柜)是一种专门用于集中管理和分配电能的装置，通常用于工业和建筑领域。

配电箱（柜）生产技术要求是指在生产配电箱（柜）过程中需要满足的技术标准和要求。

下面是一些常见的配电箱（柜）生产技术要求：
1.材料选择：配电箱（柜）的主体材料通常是冷轧钢板或不锈钢板，需要符合国家标准，并且具有良好的强度和耐腐蚀性能。

2.结构设计：配电箱（柜）要考虑到安装和维护的便捷性，结构设计应该合理，方便拆卸和组装。

同时要保证箱体的稳定性和密封性。

3.外观要求：配电箱（柜）的表面应该光滑平整，无明显的划痕和变形。

外观颜色可根据需求进行涂装，需具备美观和耐久性。

4.内部布线：内部布线要符合安全规范，电源线、控制线、信号线要分开布置，避免干扰和短路。

5.绝缘：配电箱（柜）内部的绝缘材料要符合国家规定的标准，保证安全可靠。

6.接地：配电箱（柜）必须设置良好的接地装置，以确保电气设备的安全使用。

7.散热设计：配电箱（柜）内部安装的电气设备会产生热量，因此需要合理设计散热系统，确保设备不会过热。

8.电缆入口：配电箱（柜）必须设置合适的电缆入口，以确保电缆的安全固定和连接。

9.标识和标志：配电箱（柜）上应该设置清晰的标识和标志，以便用户能够准确地识别和操作。

10.安全性能：配电箱（柜）应有防火、防爆等安全性能，能够确保电气设备和人员的安全。

以上是常见的配电箱（柜）生产技术要求，生产厂家需要按照这些要求进行设计、制造和质量控制，以保证产品具有稳定性和安全性，满足用户需求。

除了这些基本要求外，具体的技术要求可根据国家标准和用户需求进行调整和追加。

配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。

不应选用木板材料。

2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。

安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。

3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。

4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。

5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。

二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。

2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱一一分配电箱一一开关箱；停电时应是：开关箱一一分配电箱一一总配电箱。

3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。

4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、
维修一般宜半个月一次，检查和维护必须有记录。

5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。

6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。

配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。

2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。

3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。

4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。

5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。

二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。

2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。

3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。

4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。

三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。

2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。

3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。

4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。

5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。

6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。

配电箱规范和技术要求配电箱是指为住宅、商业建筑、工业厂房等地提供电能分配、控制和保护的电气设备。

为了保障电气设备的正常运行和人身安全，配电箱的设计、安装和使用必须符合一定的规范和技术要求。

以下是配电箱规范和技术要求的详细说明。

一、配电箱的规范要求1.设计规范：配电箱应根据使用场所及设备功率等因素进行合理的设计。

设计过程中应严格遵守国家和地方相关电气设备的设计规范和标准。

2.安装规范：配电箱的安装应交由专业人员进行，并按照相关规范和标准进行操作。

安装过程中需要注意保持配电箱的清洁和整洁，防止杂物堆积影响其正常运行。

同时，安装位置应符合安全要求，远离易燃易爆物品和湿润环境。

3.接线规范：配电箱的接线应使用合适的规格电缆和连接器，并按照相关规范要求进行正确连接。

接线端子应连接牢固，不得出现松动、接触不良等情况。

4.标识规范：配电箱内应标明电源开关、熔断器、电流表、电压表等设备的名称和功能，使用户能够清楚地了解每个设备的用途和作用。

5.运行维护规范：配电箱的日常运行维护工作应由专业人员进行，包括定期检查和清洁配电箱内设备，确保其正常运行和安全可靠。

二、配电箱的技术要求1.安全性能要求：配电箱应具备良好的绝缘性能，能够防止漏电和电击事故的发生。

配电箱内的熔断器、断路器等保护设备应能及时对过载、短路等故障进行保护，以防止火灾等安全事故的发生。

2.通风散热要求：配电箱应具备良好的通风散热性能，以保证设备在长时间运行时的温度不超过允许范围。

配电箱内部的电缆和连接器等应有足够的间距，以保证空气的流通。

3.电缆穿线要求：配电箱内的电缆穿线应整齐、有序，不得交叉穿线，以便于维护和管理。

每根电缆应有固定夹具来保持其位置稳定。

4.负载容量要求：配电箱的负载容量应根据实际用电需求进行合理选择和配置，以保证设备的正常运行。

在计算负载容量时，应考虑到电气设备的额定功率、启动电流等因素。

5.配电箱的防护等级要求：根据室内、户外等不同环境要求，配电箱的防护等级应选择合适的等级，并采取相应的防护措施，以保证设备的安全可靠性。

精心整理一、配电箱技术要求：1、所有楼栋配电柜、计量电表箱按系统图要求进行零线重复接地，地排和零排须按图纸标明容量及进出线配制。

箱壳均采用优质冷轧钢板制作，表面必须经过酸洗，磷化后喷塑处理，箱体颜色为驼灰色，配电箱面板采用白色塑料面板。

户内照明箱：箱体板材厚度为1.2mm ，箱门板材厚度为1.2 mm 。

配电柜：箱体板材厚度为1.5 mm ，柜门板材厚为1.5mm 。

所有元器件必须为正品，附件必须选用有生产许可证的企业产品。

23、41231、箱壳均采用优质冷轧钢板制作，表面必须经过酸洗，磷化后喷塑处理，箱体颜色为驼灰色，配电箱面板采用白色塑料面板。

箱体板材厚度为1.2mm ，箱门板材厚度为1.2 mm 。

2、箱体结构布局合理，安装牢固，箱内留有充足空间以便于进出线的安装。

3、乙方保证其提供的弱电箱产品工艺及安装质量符合相关标准及设计要求，其箱体面板的开启舒适度和铰链安全性必须满足安全、美观、无噪音、开启灵活，弱电箱外型在使用前需提供样品经甲方确认合格后才能供货安装。

精心整理4、弱电箱产品合格证、试验报告、检测报告齐全。

信报箱的技术参数:1.外观要求：产品的零部件应紧固无松动，按健等其他控制零部件应灵活、可靠。

箱体内外各处应平整光滑、无开裂、划痕、毛刺和明显变形，板材抗拉强度≥310N/m㎡。

2.门缝间隙(mm)：单一门与门框的门轴出间隙1.5mm，单一门与门框其他三面间隙1mm，整体门缝间隙≤1mm。

3.箱门平整(mm)：整体箱门平整保持一致,各门间的高低差≤1mm。

4.编号(mm)：编号位置保持一致,字体不能倾斜。

单字倾斜偏差≤0.5mm,无遗漏和错位。

5.箱体的总门、格口门、锁开关应灵活、无卡碰、卡漆等现象，各轴孔应配合良好；锁闭的总门和格口门在受到500N拉力时，不应有开启和损坏现象，总门应配备安全的通心暗锁以及配备两把以6.7.厚度为8.9.。

配电箱(柜)技术指标规范及要求1、一般要求：、配电箱(柜)的所有技术指标必须符合规范及设计要求。

生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：配电箱（柜）的板材的各种指标必须符合国家的有关要求。

所有配电箱（柜）要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

落地柜配活顶盖，配电箱开敲落孔。

配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。

PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。

配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

、暗装箱箱体板厚低于的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。

、配电箱体（柜）体型号、材质、颜色由建设单位确定。

配电箱技术要求动⼒照明系统⼄供设备技术要求1低压配电箱低压配电箱包括：双电源切换箱、动⼒配电箱、照明配电箱、插座箱及⼿操箱。

1.1动⼒、照明配电箱技术要求⼯作环境条件要求1）环境温度：-10?C⾄+55?C2）相对湿度：⽇平均值不超95%，⽉平均值不超过90%（25?C），相对湿度应符合GB7251.1-1997及GB7251.3-1997标准3）海拔⾼度：⼩于1000⽶4）污染等级：3级标准和规范所有配电箱设备及备品备件，除本规格书中规定的技术参数和要求外，其余匀应遵循最新版本的国家标准（GB）、电⼒电⼯⾏业标准。

包括：GB7251.1-1977《低压成套开关设备和控制设备第⼀部分：型式试验和部分型式试验成套设备》GB7251.1-1977《低压成套开关设备和控制设备第三部分：对⾮专业⼈员可进⼊场地的低压成套开关设备-配电板的特殊要求》GB14048.2-1994《低压成开关设备和控制设备低压断路器》GB14048.4-1993《低压成开关设备和控制设备低压机电式接触器和电动机起动器》GB/T13539.1-1992《低压熔断器基本要求》GB4025《低压电器基本标准》JB4013.1《控制电路电器和开关元件⼀般要求》GB998《低压电器基本试验⽅法》GB/T2681-1981《电⼯成套装置中的导线颜⾊》GB/T2682-1981《电⼯成套装置中的指⽰灯和按钮颜⾊》IEC标准及其他相关国标天津市地⽅相关标准投标⼈应出具国家权威认证机构提供的此类产品“3C”认证书。

配电箱⽤途配电箱⽤于锅炉房动⼒、照明等负荷的供电。

配电箱结构要求配电箱由箱门（盖）、箱体、低压元器件（双电源切换装置、断路器、接触器、继电器及其他⼆次元件等）、接线端⼦等构成。

1.配电箱外壳颜⾊采⽤海灰⾊（GSB G51001-94 75 B05 海灰），颜⾊严格按照相关标准执⾏。

2.配电箱门内侧粘贴配电箱系统图，要求塑封并粘贴牢固，系统图要标明配电箱名称、位号、尺⼨、功率等。

第二章规范和技术要求二、规范和技术要求（一）规范1、总则：1.1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。

1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。

1.3、配电箱（柜）应符合当地供电部门的入网要求和规定等。

1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。

1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。

1.6、断路器的选择：1）塑壳及微型断路器选用：商业部分选用施耐德、ABB、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL产品。

请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。

2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。

请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。

1.7、工作范围:制造厂商至少应提供下列主要项目。

1) 400V非标箱详细材料使用表。

主要元件产地。

生产投标设备的主要制造、检验设备。

提供具有国家级权威部门出具的型式试验报告。

2) 400V非标箱布置图,基础图,包括所有尺寸,设备的重量及基础应具备的承重力。

3) 400V非标箱的设计、制造及厂内测试。

4) 备品备件清单（二年）和必需操作工具。

5) 提供包装、运送、并卸货至指定的现场。

6）负责协助其它机电承包方安装、接驳三相五线封闭母线槽。

7) 负责现场指导安装、测试及通过质量验收。

2、标准和法规：400V非标箱的设计、组装、测试及检验应符合下列标准最新版的有关规定。

2.1、GB7251.1-2005《低压成套开关设备和控制设备》；2.2、EC60439.1-1999《低压成套开关设备和控制设备》；2.3、《低压配电设计规范》GB50054-95；2.4、《供配电系统设计规范》GB50052-95；2.5、《民用建筑电气设计规范》JGJ 16-2008；2.6、《电力工程电缆设计规范》GB50217-94；2.7、《建筑物防雷设计规范》GB50057-94；2.8、《建筑物电子信息系统防雷技术规范》GB50343-2004；2.9、《电气装置安装工程施工及验收规范》GB50254~59-03。

一、配电柜、配电箱:1.配电柜、配电箱需满足以下要求:额定工作电压:AC400V。

额定绝缘电压:AC69OV。

额定频率:50Hz。

母线系统:三相五线制配电，中性母排和接地保护母排分别设置，彼此绝缘。

防护等级:室内用外壳不低于IP30，室外用外壳不低于IP65。

2.所选用的元器件品牌，请参照后面的元件选型表，必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。

3.需配置多功能测量仪表，仪表采用液晶显示器，配有与网络通信的RS485标准通讯接口,可通过通讯工作站经光电接口或光纤将各项数据传送到微机监控中心监控系统。

详见图纸。

4.柜(箱)体结构:采用冷轧型钢和薄钢板弯制焊接而成，其正面为单扇右开门，门上装操作电器、信号电器、测量仪表等，箱体上部有可拆卸的盖板，箱内右侧有固定电缆的线夹，柜内有专用接地端子排(控制柜柜内还应有强弱电分设的接线端子排)，柜内还应为转接电缆提供端子和空间。

5.柜(箱)体外壳及各功能单元的隔板均采用优质冷轧板，板材实测厚度不应小于1.5mm，表面做防锈、静电喷涂等防护。

箱体采用内外双门结构或带有操作安全面板设计。

6.柜(箱)体在装配后应有足够的机械强度，以保证元件安装后及操作时无摇晃、不变形。

7.柜(箱)体的进出线方式:详见设计图。

8.配电柜、配电箱均需安装用来防止接触带电体的保护门(二层门)，关闭二层门后只可看到触摸开关操作面，二层门应有可拆卸活页，并有可开关门的活把手，应采用喷塑钢板，二层门面漆着色必须与配电箱表面颜色一致，安装面板后应不影响断路器(或负荷开关)的操作。

并且在箱内元器件正确安装完毕后，能够达到所规定的防触电措施和防护等级。

9.箱内母线垂直母线应包覆热缩套管防止人体意外接触，采用绝缘支持件进行固定，以保证母线与其它部件之间的距离不变。

母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。

通过特殊联接件与水平母线联接。

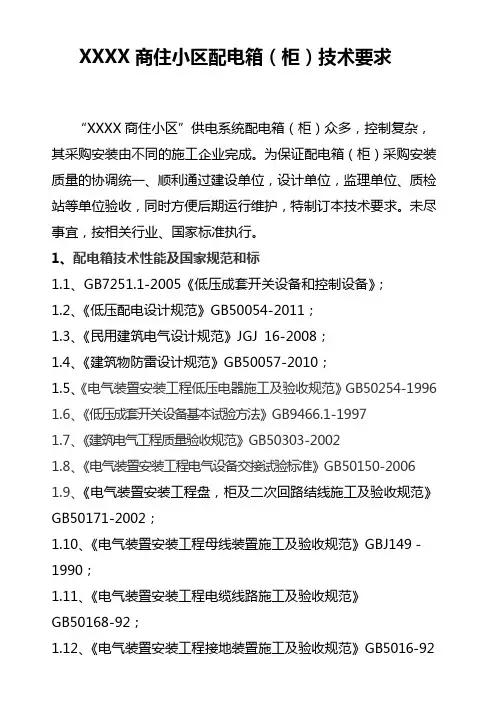

XXXX商住小区配电箱（柜）技术要求“XXXX商住小区”供电系统配电箱（柜）众多，控制复杂，其采购安装由不同的施工企业完成。

为保证配电箱（柜）采购安装质量的协调统一、顺利通过建设单位，设计单位，监理单位、质检站等单位验收，同时方便后期运行维护，特制订本技术要求。

未尽事宜，按相关行业、国家标准执行。

1、配电箱技术性能及国家规范和标1.1、GB7251.1-2005《低压成套开关设备和控制设备》；1.2、《低压配电设计规范》GB50054-2011；1.3、《民用建筑电气设计规范》JGJ 16-2008；1.4、《建筑物防雷设计规范》GB50057-2010；1.5、《电气装置安装工程低压电器施工及验收规范》GB50254-1996 1.6、《低压成套开关设备基本试验方法》GB9466.1-19971.7、《建筑电气工程质量验收规范》GB50303-20021.8、《电气装置安装工程电气设备交接试验标准》GB50150-2006 1.9、《电气装置安装工程盘，柜及二次回路结线施工及验收规范》GB50171-2002；1.10、《电气装置安装工程母线装置施工及验收规范》GBJ149－1990；1.11、《电气装置安装工程电缆线路施工及验收规范》GB50168-92；1.12、《电气装置安装工程接地装置施工及验收规范》GB5016-921.13、XXXXX设计院配电箱（柜）系统图的相关参数要求。

1.14、其他现行相关标准和规范2、运行条件：2.1、额定绝缘电压: 660V2.2、额定工作电压: 380V±10％（主电路）220 V±10％（辅电路）2.3、柜外壳防护等级: 户内：IP20户外：IP53以上2.4、柜内操作对带电部份防护等级：IP203、一般技术要求：3.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。

配电箱技术指标和参数1、标准：应严格按照设计要求制作，所有设备的设计、制造、测试和安装必须遵循国家现行有关标准和规范（GB7251、JB5877等）；配电箱用材厚度（喷塑的厚度除外应不少于1.5㎜）、材质等必须满足相关设计和材料验收规范要求及国家规定，酸洗、磷化、喷塑工艺标准美观，箱体材料为冷轧板，所有配电箱、柜接地装置和预留敲落孔，接线端头均需按图纸符合安装要求。

用量以图纸为准。

2、技术要求：所有配电箱面的铭牌需按设计的名称代号（图纸中已标明），并在供货时在底壳和芯子上标上名称代号。

配电箱内主要元器件必须符合设计系统图的技术要求，配电箱质量不能影响整体工程的质量评定。

（1）、照明配电箱技术要求：主开关与分支开关间的连接应采用排骨式汇铜排套热宿管并加绝缘罩；带电部分应有隔离板使其与操作者隔离；箱体内应有专用的接零端子排和接地端子排；凡是进出入电缆的N、PE芯线截面在10mm2及10mm2以下时，采用黄铜端子排，但在每条端子排上需有二个能连接10mm2导线的端子；凡是进出入电缆的N、PE芯线截面在16 mm2及16 mm2以上时，箱内需设置25×4mm宽的N、PE铜排，搪锡，钻孔数及直径根据系统图纸所标电缆线径钻孔，系统图有备用回路的应增设备用孔，并配上镀锌紧固件；箱内配线截面需和开关容量相符，配线颜色需按国家规范；相线采用黄、绿、红色，N零线采用淡兰色，PE 接地保护线采用黄绿双色多股软铜线，相线母排可采用黑漆但在母排上需分别贴上黄、绿、红相位色标。

N，PE母排仅需搪锡不上色，但需分别贴上N和PE标志。

（2）、动力配电箱技术要求：一次元件间的母线连接均应用铜母排连接；一次元件和二次元件应分隔安装并均有防护门；带电部分应有隔离板使其与操作者隔离；箱体内应有专用的接零端子排和接地端子排；凡是进出入电缆的N、PE芯线截面在10 mm2及10 mm2以下时，采用黄铜端子排，但在每条端子排上需有二个能连接10 mm2导线的大端子；凡是进出入电缆的N、PE芯线截面在16 mm2及16 mm2以上时，箱内需设置25×4mm宽的N、PE铜排，搪锡，钻孔数及直径根据系统图纸所标电缆线径钻孔，系统图有备用回路的应增设备用孔。

配电箱柜的所有技术指标规范及设计要求配电箱是电力系统中的重要设备，用于对电能进行控制、分配和保护。

它需要满足一系列的技术指标、规范和设计要求，以确保电力系统的正常运行和人身安全。

以下是配电箱的一些常见技术指标、规范和设计要求。

1.电压等级：根据实际用电需求确定，常见的电压等级有低压（380V）、中压（6kV、10kV）、高压（35kV）等。

电压等级需符合国家规范，例如《低压配电装置用电器技术标准》（GB7251）。

2.电流容量：根据负荷大小和短路电流计算得出，电流容量应满足负荷需求，并能承受最大瞬时短路电流，以确保设备运行的稳定性。

3.防护等级：根据工作环境要求，确定配电箱的防护等级，例如IP40、IP54等。

防护等级需符合国家标准《防护等级第一部分：防固体物体和防液体物体的保护》（GB4208）。

4.绝缘强度：配电箱的绝缘强度需满足国家标准要求，例如低压配电箱绝缘电阻应大于2MΩ，介质击穿电压应大于2kV。

5.设备布局：配电箱的设计要求合理的空间布局，以确保设备互不干扰，易于维护和操作。

各设备之间的距离、通道宽度等应符合相关设计规范。

7.安全性要求：配电箱的设计需要考虑安全性要求，例如设备应具备过载、短路、漏电等保护功能，使用防火材料，设置安全开关等。

8.线路布置：配电箱的线路布置应符合规范，要求电缆排列整齐、清晰可见，线缆要求固定牢固，并且要保持足够的通道间隔，便于检修和维护。

9.抗震能力：配电箱要能够抵抗地震产生的冲击力，具备一定的抗震能力，以确保设备的正常运行和人身安全。

10.接地要求：配电箱的金属外壳和各金属零件应设置可靠的接地装置，以确保设备正常工作和人身安全。

11.通风要求：配电箱的通风要求应合理设计，以确保设备在运行中能获得充足的通风，防止过热和积灰。

12.标识要求：配电箱应设置清晰的标识，包括设备名称、电压等级、电流容量、生产厂家、生产日期等信息，以方便操作和维护。

总之，配电箱的技术指标、规范和设计要求旨在保证其安全、可靠地运行，满足电力系统的需求。

配电箱(柜)技术指标规范及要求(1)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII配电箱(柜)技术指标规范及要求1、一般要求：1.1、配电箱(柜)的所有技术指标必须符合规范及设计要求。

生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱（柜）的板材的各种指标必须符合国家的有关要求。

所有配电箱（柜）要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。

二层底板需用2mm厚冷轧板。

2.2 落地柜配活顶盖，配电箱开敲落孔。

2.3 配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。

2.4 PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。

2.5配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

2.6、暗装箱箱体板厚低于2.mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。

配电箱规范和技术要求第二章规范和技术要求二、规范和技术要求（一）规范1、总则：1.1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。

1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。

1.3、配电箱（柜）应符合当地供电部门的入网要求和规定等。

1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。

1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。

1.6、断路器的选择：1）塑壳及微型断路器选用：商业部分选用XXX、XXX、XXX、默勒产品；写字楼及住宅部分选用常熟开关、XXX、杭州之江、XXX、TCL产品。

请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。

2）双电源断路器选用天津万高、XXX、XXX产品。

请在以上规定品牌中任选其一，并需要提供元件采购影印件。

1.7、工作范围:制造厂商至少应提供下列主要项目。

1)400V非标箱详细材料使用表。

主要元件产地。

生产投标装备的主要制造、检修装备。

提供具有国家级权势巨子部分出具的型式试验报告。

2)400V非标箱布置图,基础图,包括所有尺寸,设备的重量及基础应具备的承重力。

3)400V非标箱的设计、制造及厂内测试。

4)备品备件清单（二年）和必需操作工具。

5)提供包装、运送、并卸货至指定的现场。

6）负责协助其它机电承包方安装、接驳三相五线关闭母线槽。

7)负责现场指点安装、测试及通过质量验收。

2、标准和法规：400V非标箱的设计、组装、测试及检验应符合下列标准最新版的有关规定。

2.1、GB7251.1-2005《低压成套开关设备和控制设备》；2.2、EC.1-1999《低压成套开关设备和控制设备》；2.3、《高压配电设计规范》GB-95；2.4、《供配电系统设计规范》GB-95；2.5、《民用建筑电气设计规范》16-2008；2.6、《电力工程电缆设计规范》GB-94；2.7、《建筑物防雷设计规范》GB-94；2.8、《建筑物电子信息系统防雷技术规范》GB-2004；2.9、《电气装置安装工程施工及验收规范》GB~59-03.所有主要元件通过3C认证或行业认证。

电气配电箱制作标准和技术要求
一、配电箱内元器件和开关全部采用国标正泰（计量表可选用上海电表厂同等品牌）
二、箱内A、B、C三相电源线和PE保护线与接地线标色清楚，安全可靠。

三、箱内铜排和铜导线必须大于设计载流量。

四、箱内平面布置间隔合理、安全、便于维修。

五、挂箱体制作采用铁皮焊接而成，外涂防锈漆和豆绿色调和漆，各二度，要求表面平整，光洁，门开关灵活；
箱体：≤700×600×200选用1.5mm铁皮制作
≤1000×800×200选用2mm铁皮制作
≤400×300×200选用1mm铁皮制作。

六、配电箱内浪涌保护器留出安装位置，由当地政府机构防雷办提供元器件并安装。

七、配电箱HX1，GJX1均采用PZ-30箱来代替，不属于报价范围。

八、家庭信息箱也不属于报价范围。

九、BX1电表箱，ZX1～ZX4～ZX6分支箱均由供电局提供不属于报价范围。

十、1～11楼-1AC2，-1ASP1，潜水泵控制箱属排水泵自带，不属于报价范围。

十一、S1（会所）由甲方自设计，已完工。

不属于报价范围。

十二、地下车库：-1AC（SB)1、-1AC（SB)3、-1AC（SB)4、-1AC（SB)5、-1AC6、-1AC7、-1AC(RD)都属于报价范围。

十三、风机属消防一次回路属报价范围（二次回路是否安装，等消防购风机时再定，暂不做）
十四、分楼号，分箱体报价（含税，发票）然后再合价。

2014.4.29。

配电箱技术要求第⼆章技术规范及相关要求第⼀部分：规范标准技术性能及国家规范和标准：1、GB50254-1996《电⽓装置安装⼯程低压电器施⼯及验收规范》2、GB2682-1981 《电⼯成套装置中指⽰灯和按钮颜⾊》3、GB2681-1981 《电⼯成套装置中导线颜⾊》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验⽅法》7、GB50303-2002 《建筑电⽓⼯程质量验收规范》8、GB50150-2002 《电⽓装置安装⼯程电⽓设备交接试验标准》9、GB50171-2002 《电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电⽓装置》12、IEC439-3 《对⾮专业⼈员使⽤的低压开关设备和控制设备》13、JB2436-1992 《电⼒传输控制装置⽤铜制裸压接端头》14、符合国家、地⽅质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

配电箱的所有技术指标必须符合上述规范及设计要求。

制造商应明确⽣产的产品执⾏的标准（国家标准GB7251、⾏业标准、企业标准），并根据所依据的标准提供相应的国标、⾏标或企标（企业标准应⾼于国标或⾏标）。

第⼆部分：相关⽂件及图纸1、配电箱⼚家⽣产资质齐全（⽣产许可证、技术、质量国家专门机构评审、认定⽂件）。

2、配电箱合格证、CCC认证齐全，出场试验、检测报告齐全。

3、配电箱⼚家⽣产配置依据是设计院审核通过的设计图纸，对图纸结合现⾏设计、施⼯验收规范予以审核。

4、配电箱各种仪表必须经国家专门检测部门检测合格，并出具检测报告。

5、配电箱内⼚家配线有产品合格证。

6、箱内安装的漏电保护器必须具有漏电保护试验报告。

7、各种资料（合格证、检验报告等）必须随时到场，⼀式六份以备报验。

配电箱技术指标规范及要求1.一般要求：所有的配电箱（柜）必须符合规范和设计要求的技术指标。

生产人员应该明确生产产品所执行的标准，包括国家标准GB7251、行业标准和企业标准，并根据相应标准提供国标、行标或企标（企业标准应高于国标或行标）。

所有电气元件和技术参数必须符合设计要求。

如果需要更改，必须按照正规工程资料表格的要求填写，并由设计院、建设单位、监理、施工单位和厂方代表共同签字认可。

否则，由此产生的损失将由供货单位负责。

根据本工程图纸选出代表性的暗装箱、明装箱和配电柜生产样品后，通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2.箱（柜）体部分：配电箱（柜）的板材各项指标必须符合国家的相关要求。

所有配电箱（柜）要求采用符合国家标准的冷轧钢板。

落地柜采用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的采用2.0mm厚冷轧钢板，小于1000mm的采用1.5mm厚冷轧钢板制作。

二层底板需用2mm厚冷轧板。

落地柜配活顶盖，配电箱开敲落孔。

配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。

PZ30箱配电箱采用按锁，非标箱（柜）采用通用锁，每把锁配两把钥匙。

配电箱（柜）的金属部分，包括电器的安装板、支架和电器金属外壳等，均需良好接地。

配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

暗装箱箱体板厚低于3mm的，在箱体左侧背后附一根通长40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的，在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。

配电箱体（柜）体型号、材质、颜色由建设单位确定。
