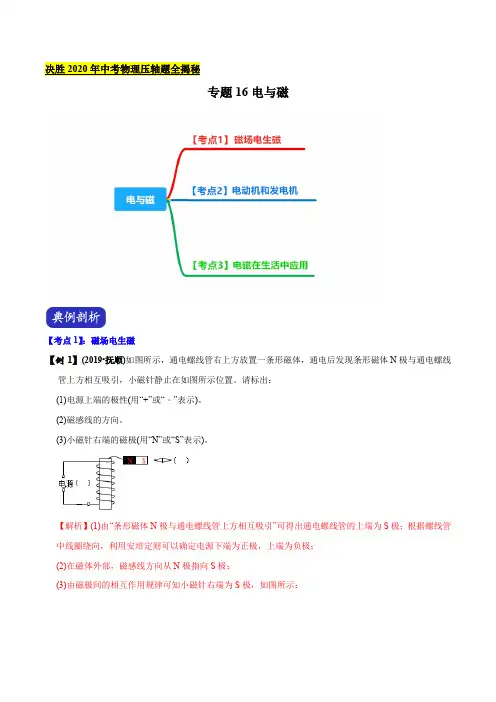

专题16电与磁【考点1】：磁场电生磁【例1】(2019•抚顺)如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引，小磁针静止在如图所示位置。
请标出：(1)电源上端的极性(用“+”或“﹣”表示)。
(2)磁感线的方向。
(3)小磁针右端的磁极(用“N”或“S”表示)。
【解析】(1)由“条形磁体N极与通电螺线管上方相互吸引”可得出通电螺线管的上端为S极；根据螺线管中线圈绕向，利用安培定则可以确定电源下端为正极，上端为负极；(2)在磁体外部，磁感线方向从N极指向S极；(3)由磁极间的相互作用规律可知小磁针右端为S极，如图所示：【点评】本题考查磁极间的相互作用及右手螺旋定则，要求学生熟练应用右手螺旋定则进行判断螺线管的磁极或电流方向。
【变式1-1】(2019•本溪)桌面上放置一个通电螺线管和指南龟，指南龟内部装有条形磁体，当通电螺线管的开关断开时，指南龟龟尾指向地理南极，当开关闭合后，指南龟转动到如图所示的位置静止，请在图中标出：(1)通电螺线管右端的极性。
(2)磁感线方向。
(3)电源左端的极性(用“+”或“一”表示)【解析】(1)地球是一个大磁体，指南龟指南北的原因是由于受到了地磁场的作用；指南龟静止时，指向南的一端是磁体的南(S)极，指向北的一端是磁体的北(N)极，所以龟尾端为磁石的S极。
因异名磁极相互吸引，所以，根据开关闭合后指南龟的龟尾的指向可知，通电螺线管的左端为N极，右端为S极；(2)在磁体外部，磁感线的方向是从N极出发再回到S极，(3)右手握住螺线管，大拇指指向通电螺线管的N极，四指指向电流的方向，则电源的左端为负极，右端为正极，如图所示：【点评】本题考查了指南龟指南北的原因，安培定则的应用，磁感线的特点等，是一道综合性较强的题目。
【变式1-2】(2019•淄博)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为极，电源右端为极。
二十、电与磁一、选择题1．（2019·德阳）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响 B．灯不亮，电铃不响C．灯亮，电铃不响 D．灯亮，电铃响【答案】A【解析】当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
2．（2019·七台河）如图所示四个实验中，能说明电动机工作原理的是（）A B C D【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围存在磁场，故A不符合题意；B、该装置是发电机原理图，其原理是电磁感应现象，故B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，故C不符合题意；D、该装置是电动机原理图，表明通电的导体在磁场中受到力的作用，故D符合题意。
3．（2019·宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（）GMR指示灯S S2P电磁铁VLA．指示灯变暗，电压表示数变大B．指示灯变暗，电压表示数变小C．指示灯变亮，电压表示数变大D．指示灯变亮，电压表示数变小【答案】A【解析】由左图可知，电磁铁与滑动变阻器串联，当闭合S1、S2且将滑片P向右滑动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由I= UR可知，左侧电路中的电流变小，通过电磁铁的电流变小，电磁铁的磁性变弱，因巨磁电阻的电阻在磁场中急剧减小，所以，巨磁电阻（GMR）的阻值变大，右图中指示灯和巨磁电阻串联的总电阻变大，电路中的电流变小，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故CD错误；因串联电路中总电压等于各分电压之和，所以，巨磁电阻两端的电压变大，即电压表的示数变大，故A正确、B错误。
2020-2021年中考物理电与磁20(附带答案解析)一、电与磁选择题1．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。
当它在磁场中按箭头方向运动时，能产生感应电流的是（）A. B. C. D.【答案】 C【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动，所以会产生感应电流，C符合题意；ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，ABD不符合题意；故答案为：C。
【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动.2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。
3．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解：A、因为磁体对铁块具有吸引力，所以将它们靠近到一定距离后由静止释放，两小车将靠近，A不符合题意；B、力是改变物体运动状态的原因，小车运动起来是因为磁体和铁块之间彼此产生了力的作用，带动小车运动，B不符合题意；C、物体间力的作用是相互的，所以磁体对铁块有作用力，同时铁块对磁体也有作用力，C 符合题意；D、磁体对铁块的作用力和铁块受到的重力不在一条直线上，方向不相反，大小也不一定相等，不是一对平衡力，D不符合题意。

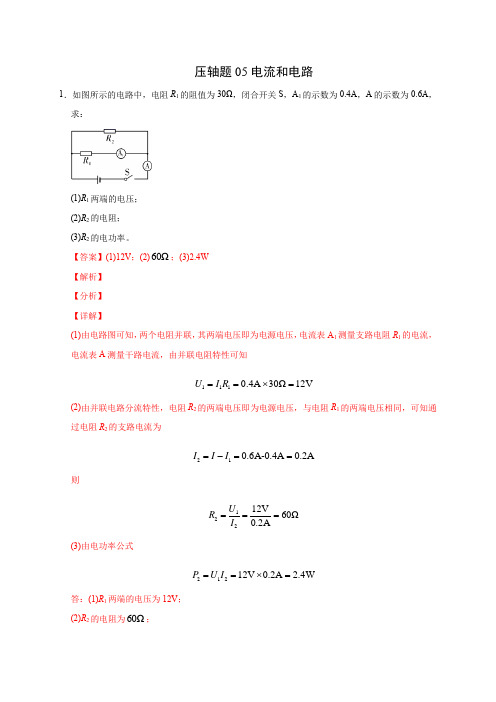

压轴题05电流和电路1．如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：(1)R1两端的电压；(2)R2的电阻；(3)R2的电功率。
【答案】(1)12V；(2)60Ω；(3)2.4W【解析】【分析】【详解】(1)由电路图可知，两个电阻并联，其两端电压即为电源电压，电流表A1测量支路电阻R1的电流，电流表A测量干路电流，由并联电阻特性可知1110.4A30Ω12VU I R==⨯=(2)由并联电路分流特性，电阻R2的两端电压即为电源电压，与电阻R1的两端电压相同，可知通过电阻R2的支路电流为210.6A-0.4A0.2AI I I=-==则1 2212V60Ω0.2AURI=== (3)由电功率公式21212V0.2A 2.4WP U I==⨯=答：(1)R1两端的电压为12V；(2)R2的电阻为60Ω；(3)R 2的电功率为2.4W 。
2．标有“6V 3W ”的小灯泡L 与额定功率为6W 的电阻器R 按如图电路连接在一个恒定电压的电源上，闭合开关S 时，灯L 正常发光，且电流表的示数为0.75A 。
求：(1)电源电压；(2)流过小灯泡的电流；(3)电阻器R 的电阻值；(4)电路的总功率。
【答案】(1) 6V ；(2) 0.5A ；(3) 24Ω；(4) 4.5W【解析】【分析】【详解】(1)由图可知小灯泡L 与电阻器R 并联，闭合开关S 时，灯L 正常发光，根据并联电路电压规律可知电源电压L 6V U U ==(2)由P=UI 可得通过小灯泡的电流L 3W 0.5A 6VP I U ===额额 (3)闭合开关S 时，灯L 正常发光，电流表测干路电流，示数为0.75，根据并联分流的特点可知通过电阻器R 的电流R L 0.75A 0.5A 0.25A I I I =-=-=根据并联电路电压规律可知电阻器R 两端电压为6V ，由U I R=可得电阻器R 的电阻值 R R 6V 24Ω0.25AU R I === (4)电路的总功率 6V 0.75A 4.5W P UI ==⨯=。
压轴题08 电功和电功率1．“道路千万条，安全第一条；行车不规范，亲人两行泪。
”酒后不开车是每个司机必须遵守的交通法规。
甲图是酒精测试仪工作电路原理图，电源电压U =6V ；R 1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。
气体中酒精含量大于0且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL 为醉驾。
使用前通过调零旋钮（即滑动变阻器R 2的滑片）对测试仪进行调零，此时电压表示数为U 1=5V ，调零后R 2的滑片位置保持不变。
（1）当电压表示数为U 1=5V 时，求R 1消耗的电功率 （2）当电压表示数为U 1=5V 时，求R 2接入电路中的阻值（3）某次检测中，电流表示数I 1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
【答案】（1）0.5W （2）10Ω （3）此驾驶员为酒驾． 【解析】 【详解】（1）由图可知，当气体中酒精含量为0mg/100mL 时，R 1的阻值为50Ω由P =UI ，UI R=得：P 1=211U R =()25V 50Ω=0.5W ；（2）通过R 1的电流为：I 1=11U R =5V 50Ω=0.1A ，因为R 2与R 1串联，所以通过R 2的电流为：I 2=I 1=0.1A ，由U 总=U 1+U 2得R 2两端的电压为：U 2=U 总−U 1=6V −5V=1V ，由UI R=得R 2=22U I =1V0.1A=10Ω；（3）由UIR=得R’总='1UI总=6V0.2A=30Ω，因为R1与R2串联，则R总=R1+R2，此时R1的阻值为R1′=R总′−R2=30Ω−10Ω=20Ω，由图可知，R1的阻值随气体中酒精含量减小而增加，当R1=10Ω时，气体中酒精含量为80mg/100mL，则当R1′=20Ω时，气体中酒精含量大于0mg/100mL且小于80mg/100mL，故此驾驶员为酒驾。
2．如图所示，电源电压和灯L的电阻保持不变，定值电阻R1＝20Ω，灯L标有“6V 3W”字样。

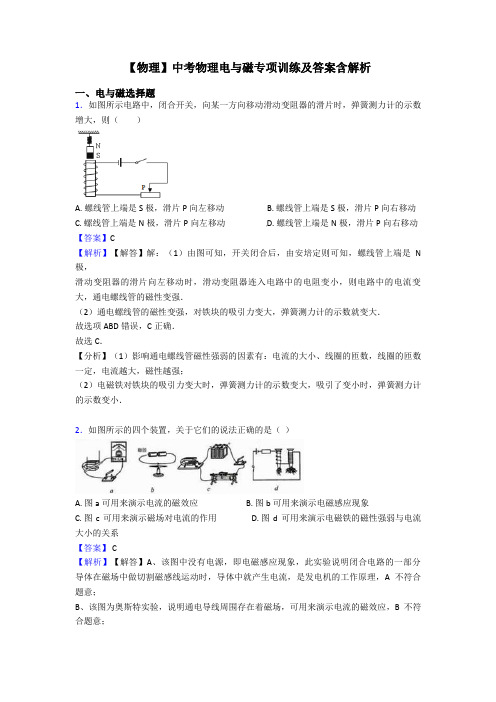

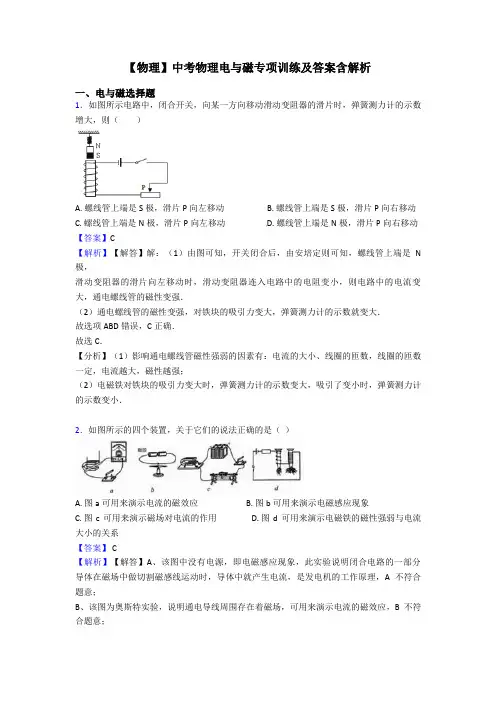

【物理】中考物理电与磁专项训练及答案含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．下列设备，利用电磁继电器工作的是（）A. 水位自动报警器B. 动圈式话筒C. 电磁起重器D. 直流电铃【答案】 A【解析】【解答】解：A、如图，由容器、左侧电源和电磁铁组成的是控制电路，由有灯和右侧电源组成的是工作电路，这是一个电磁继电器用控制电路来控制工作电路的。

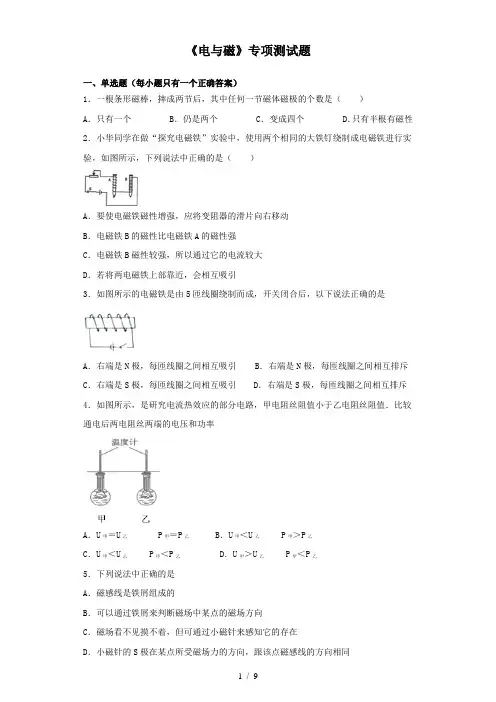

《电与磁》专项测试题一、单选题（每小题只有一个正确答案）1．一根条形磁棒，摔成两节后，其中任何一节磁体磁极的个数是（）A．只有一个B．仍是两个C．变成四个D．只有半根有磁性2．小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是（）A．要使电磁铁磁性增强，应将变阻器的滑片向右移动B．电磁铁B的磁性比电磁铁A的磁性强C．电磁铁B磁性较强，所以通过它的电流较大D．若将两电磁铁上部靠近，会相互吸引3．如图所示的电磁铁是由5匝线圈绕制而成，开关闭合后，以下说法正确的是A．右端是N极，每匝线圈之间相互吸引B．右端是N极，每匝线圈之间相互排斥C．右端是S极，每匝线圈之间相互吸引 D．右端是S极，每匝线圈之间相互排斥4．如图所示，是研究电流热效应的部分电路，甲电阻丝阻值小于乙电阻丝阻值．比较通电后两电阻丝两端的电压和功率A．U甲＝U乙 P甲＝P乙 B．U甲＜U乙 P甲＞P乙C．U甲＜U乙 P甲＜P乙 D．U甲＞U乙 P甲＜P乙5．下列说法中正确的是A．磁感线是铁屑组成的B．可以通过铁屑来判断磁场中某点的磁场方向C．磁场看不见摸不着，但可通过小磁针来感知它的存在D．小磁针的S极在某点所受磁场力的方向，跟该点磁感线的方向相同1/ 96．一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来A．一定有磁性，接近磁极的一端是S极B．一定有磁性，但不能确定它的极性C．一定没有磁性D．不一定有磁性7．电动汽车越来越多地进入普通家庭，电动汽车的核心部件是电动机，下面图中能正确反映电动机工作原理的是（）A．B．C．D．8．如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端 N 极开始，向右端 S 极处逐渐移动时，弹簧测力计示数将．A．逐渐增大 B．逐渐减小 C．先减小后增大 D．先增大后减小9．小冬利用压力传感器、电磁继电器、光敏电阻等元件，设计了一个机动车超载自动拍照电路．当有车辆通过时光控开关会自动闭合，若车辆超重时，压力开关会闭合，使摄像系统电路接通，可自动拍摄超重车辆号牌．下列有关说法正确的是（）A．机动车驶过埋有压力开关的路口，摄像机就会自动拍摄B．只要光控开关接收到车辆驶过信息，摄像机就会自动拍摄C．当光控开关和压力开关都闭合时，摄像机才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用10．关于电磁铁，几位同学有下面的一些说法，你认为其中错误的是（）A．电磁铁通电时有磁性，断电时没有磁性B．电磁铁中通过的电流越大，它的磁性就越强C．在电流一定的情况下，外形相同的螺线管线圈匝数越多，它的磁性越强D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强11．科学家探索自然界的秘密，要付出艰辛的努力．十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，下图中能表明这一现象的实验是（）A．B． C．D．12．如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会A．相互靠近 B．相互远离 C．落下 D．静止不动13．小科以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关 S 闭合后，灯泡发光｡下列说法错误的是（）A．甲电机的工作原理和动圈式话筒相同B．甲电机相当于发电机C．乙电机工作是电磁感应D．甲、乙电机都实现了电能和机械能之间的转化14．如图，下列关于电磁现象的表述不正确的是（）A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用B．乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场C．丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转D．丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电15．关于电动机的工作原理，以下说法正确的是( )A．磁极间的作用B．电流的磁效应C．磁场对电流的作用D．电磁感应现象3/ 9二、多选题（每小题至少有两个正确答案）16．下列说法正确的是（）A．磁场周围存在磁感线B．利用小磁针，可以判断磁场中某点的磁场方向C．磁体之间的相互作用是通过磁场发生的D．磁感线分布越密的地方，其磁场越弱17．关于电磁现象，下列说法正确的是（）A．通电导体在磁场中一定受到磁场力B．发电机是根据电磁感应原理制造的C．电子定向移动时能产生磁场D．电磁继电器应用了电流的磁效应18．为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生涡流电流，探测器发出警报。
压轴题11 物理方法专题1．在测定一个未知电阻X R 的阻值时，小明和小亮设计了如图甲所示的实验电路，其中1R 是电阻箱，S 1为单刀双掷开关。
（1）闭合开关S 后，把开关S 1接到触点1，调节滑动变阻器R ，使电压表有个合适的示数U ；把开关S 1接到触点2后，小明和小亮采取了不同的实验操作。
小明的操作：保持滑片P 的位置不变，只调节电阻箱1R ，直到电压表示数为U ； 小亮的操作：同时调节滑动变阻器R 和电阻箱1R ，直到电压表表示数为U 。
你认为两人的操作中，_____的操作是正确的。
（2）选择正确的实验操作后，电阻箱1R 上各旋钮的位置如图乙所示，其读数为_____Ω，则待测电阻X R 的阻值应为_____Ω。
（3）下列实验中，所用方法与上述相同的是（______）A ．探究二力的合成时，用合力来代替两个力的作用效果B ．探究摩擦力与接触面粗糙程度的关系时，保持压力一定C ．探究力与运动的关系时，推理出小车在不受力时的运动情况D ．探究液体内部的压强时，用U 型管两侧液面的高度差来体现液体压强的大小【答案】小明108108A【解析】【详解】(1)[1]S 闭合，S 1接触1时，调节滑动变阻器，滑动变阻器连入电路阻值为R 滑。
电压表示数为U ，所以:x x R R R U U =+滑总① S 1接触2时，只调节电阻箱，电压表示数为U :11R R R U U =+滑总② S 1接触2时，调节电阻箱与滑动变阻器，电压表示数为U :11R R R U U '=+滑总③ 由①②式得：11x x R R R R R R =++滑滑 R 滑不变，1X R R =。
由①③式得：11x x R R R R R R '=++滑滑 R R '滑滑＞时，1X R R ＞，R R '滑滑＜时，1X R R ＜，所以小明操作正确。
(2)[2][3]电阻箱的电阻为：11100Ω010Ω81Ω108ΩR =⨯+⨯+⨯=所以1108ΩX R R ==;(3)[4]本实验采用等效替代的方法测X R 的阻值；A ．探究二力的合成时，用合力来代替两个力的作用效果，A 项符合题意；B ．探究摩擦力与接触面粗糙程度的关系时，保持压力一定，B 项不符合题意；C ．探究力与运动的关系时，推理出小车在不受力时的运动情况，C 项不符合题意；D ．探究液体内部的压强时，用U 型管两侧液面的高度差来体现液体压强的大小，故D 项不符合题意；2．小阳用图所示的实验器材测量平均速度:（1）该实验的原理是___________________；（2）该实验需要的测量工具是刻度尺和_____________；（3）小车通过全程1s的平均速度为1v，通过上半段路程2s的平均速度为2v,则1v______ 2v（选填“大于”、“小于”或“等于”）；（4）小阳还想探究不同质量的物体从斜面上滑到低端的平均速度是否相同,他应该让质量____（选填:“相同”或“不同”）的小车,从同一斜面的________（选填“相同”或“不同”）高度由静止滑下,通过测量小车到达斜面低端所用的________来比较平均速度．【答案】svt=停表大于不同相同时间【解析】（1）该实验的原理是：Svt =.（2）由原理可知，测量长度需要用刻度尺，测量时间需要用停表.（3）因为下车下滑时速度越来越快，所以全程的平均速度大于上半段的平均速度.（4）在探究不同质量的物体从斜面上滑到低端的平均速度是否相同时，应该让质量不同的小车，从同一斜面的相同高度由静止滑下，通过测量小车到达斜面低端所用的时间来比较平均速度.点睛：题通过斜面小车实验来考查学生的分析能力和对速度的计算，是一道基础题，在解决（4）时要注意控制变量.3．从高空下落的物体，速度越来越大，所受到的空气阻力也会随速度的增大而增大，因此物体下落一段距离后将以某一速度做匀速运动，通常把这个速度称为收尾速度。

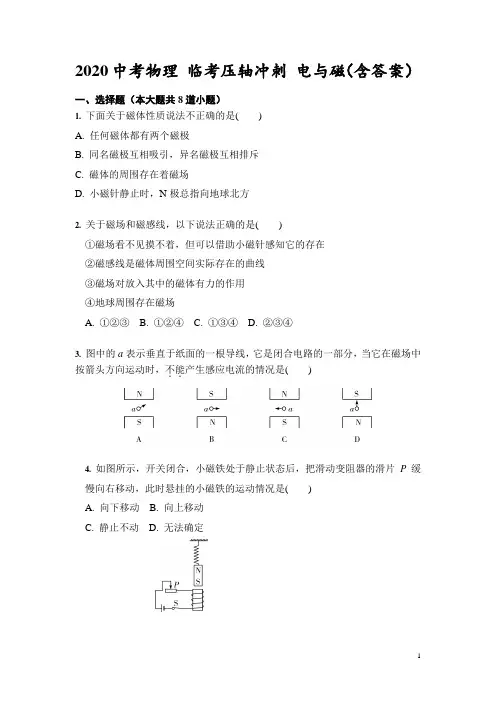

2020中考物理临考压轴冲刺电与磁（含答案）一、选择题（本大题共8道小题）1. 下面关于磁体性质说法不正确的是()A. 任何磁体都有两个磁极B. 同名磁极互相吸引，异名磁极互相排斥C. 磁体的周围存在着磁场D. 小磁针静止时，N极总指向地球北方2. 关于磁场和磁感线，以下说法正确的是()①磁场看不见摸不着，但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场A. ①②③B. ①②④C. ①③④D. ②③④3. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能．．产生感应电流的情况是()4. 如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是()A. 向下移动B. 向上移动C. 静止不动D. 无法确定5. 如图所示是一种环保型手电筒，只要将它来回摇动，小灯泡就能发光，能说明该手电筒工作原理的装置图是()6. 在如图所示电路中，闭合开关S，将滑动变阻器滑片P向右移动时，图中的电磁铁()A. b端是N极，磁性减弱B. b端是S极，磁性减弱C. a端是N极，磁性增强D. a端是S极，磁性增强7. 如图，下列关于电磁现象的表述不正确的是()A. 甲图闭合开关，线圈转动，说明磁场对电流有力的作用B. 乙图给导线通电，导线附近的磁针发生偏转，说明电流周围存在磁场C. 丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转D. 丁图用橡胶棒接触验电器的金属球，金属箔片张开，说明橡胶棒带电8. 物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是()①来回摇晃手摇式手电筒，使磁体在线圈中运动，小灯泡就能发光；②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流；③将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的电流读出银行卡的信息；④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音．A. ①②③B. ②③④C. ①③④D. ①②④二、填空题（本大题共6道小题）9. 如图所示是一种温度自动报警器的原理图．制作时，在________(选填“煤油”或“水银”)温度计的玻璃管中插入一段金属丝，使温度计两端分别与电源的两极相连．当温度达到金属丝下端所指的温度时，电磁铁具有________，将衔铁吸引过来，使电铃发出报警信号．10. 电动机在生活中已得到广泛应用，主要是利用电动机在工作时将电能转化为________；在探究感应电流产生的实验中，要改变感应电流的方向，可以改变导体切割磁感线的运动方向或________方向．11. 如图所示，导体ab左右运动时，电流计指针左右摆动，这是________现象，利用这个原理可以制作________(选填“发电机”或“电动机”)．12. 如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从________(选填“a到b”或“b到a”)，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向________运动．科学家在该实验基础上发明了电动机，实现了把________能转化为机械能．13. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴．将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到__________________的现象，说明电路中有电流产生，此过程中________能转化为电能，若将电流表换成干电池接入电路，线圈________(选填“能”或“不能”)持续转动．14. 课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)．使用时发现电磁铁磁性不够强，改进的办法有________________(只需填出一种)．要使图中电磁铁通电时左端为N极，a点应接电源的________极．三、作图题（本大题共3道小题）15. 请标出图中小磁针的N极．16. 如图所示，小磁针在条形磁体作用下处于静止状态，请标出小磁针的N极和A点处的磁场方向(用箭头表示)．17. 如图所示螺线管悬挂在条形磁铁的旁边，螺线管通电后向左偏移，请标出通电螺线管N、S极和电流方向．2020中考物理临考压轴冲刺电与磁-答案一、选择题（本大题共8道小题）1. 【答案】B【解析】任何一个磁体都有两个不同的磁极，它们同时存在，A正确，但不符合题意；磁极间的相互作用的规律是：同名磁极相互排斥，异名磁极相互吸引，B错误，符合题意；磁体周围存在着磁场，它看不见、摸不着，C 正确，但不符合题意；地磁的南极在地理的北极附近，所以小磁针静止时，小磁针的N极总是指向地球的北方，D正确，但不符合题意．故选B.2. 【答案】C【解析】磁感线并不是磁体周围真实存在的曲线，而是人们为了形象的描述磁场，根据磁场中小磁针的排布而假想的，②是错误的，①③④是正确的．故选C.3. 【答案】D【解析】由图分析可知，A、B、C中的导线运动时都会切割磁感线，所以会产生感应电流；D中导线运动方向与磁感线方向平行，没有做切割磁感线运动，所以不会产生感应电流．故选D.4. 【答案】B【解析】闭合开关后，根据安培定则可以判断出，螺线管的上端为S极，小磁铁下端为S极，由同名磁极相互排斥可知，弹簧被压缩，当滑动变阻器向右移动，电阻减小，电流增大，通电螺线管的磁性增强，小磁铁继续向上移动．故选B.5. 【答案】B【解析】将环保手电筒摇动时，小灯泡就发光，此过程中是将机械能转化为电能的过程．在各装置中，选项B是电磁感应现象，其原理与手电筒的工作原理相同．故选B.6. 【答案】A【解析】当滑片向右移动时，连入电路中的电阻变大，使得电路中的电流变小．因电磁铁的磁性强弱与线圈的匝数和电流大小有关，当匝数一定时，电流越小，磁性越弱；由安培定则可知，电磁铁的b端为N极，a端为S极．综合分析可知本题的答案为A.7. 【答案】C【解析】甲图是电动机的原理图，说明了磁场对电流有力的作用，A选项正确；乙图是奥斯特实验，说明通电导线周围存在着磁场，B选项正确；丙图中要产生感应电流，导体ab要做切割磁感线运动，即导体ab在磁场中应水平运动，C选项错误；验电器是检验物体是否带电的仪器，它是根据同种电荷相互排斥的原理工作的，用橡胶棒接触验电器的金属球，金属箔片张开，说明橡胶棒带电，D选项正确．故选C.8. 【答案】A【解析】电磁感应原理是闭合电路的一部分导体切割磁感线，产生感应电流，机械能转化为电能. ①来回摇晃手摇式手电筒，切割磁感线，产生感应电流，机械能转化为电能，与电磁感应原理相同；②对着动圈式话筒说话，声音带动线圈在磁场中运动，切割磁感线产生电流，机械能转化为电能，与电磁感应原理相同；③将带有磁条的银行卡在POS机的线圈中刷一下，切割磁感线产生电流，机械能转化为电能，与电磁感应原理相同；④动圈式扬声器通过变化的电流，线圈受力振动，电能转化为机械能，与电动机的原理相同. 故选A.二、填空题（本大题共6道小题）9. 【答案】水银磁性【解析】自动报警电路里面温度计里面的测温物质应该是导体，因此应该用水银温度计。
压轴题07电和磁1．小明家的饮水机具有自动加水和加热两种功能，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热装置将对壶内的水加热。
如图所示．“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图所示．电磁铁线圈电阻可忽略不计，“饮水机”共安装有2根加热电热丝和一根保温电热丝，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使加热电路断开，保温电路工作。
当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使加热电路闭合．电磁继电器的电源两端电压U=6V，饮水机的参数如表所示已知水的比热容c水=4.2×103 J/（kg·℃），水的密度ρ水=1.0×103 kg/m3，g取10 N/kg，电热水机的铭牌数据如表.（1）电磁继电器的接线柱________（M/N）应与家庭电路的火线相连。
（2）如果自吸泵抽水效率为60%，求自吸泵将1.2 L水提升0.5 m消耗的电能_____.（3）加热电路中2根“220V 600W”电热丝的合理连接方式是___________（并联/串联）（4）为了实现温度控制，饮水机加热电热丝（图中未画出）应该选择接在以下的____。
A．AD端 B．BC端C．AB端D．CD端（5）假设饮水机内水温达到90℃时，温控电路就将电路切换到保温状态，此时滑动变阻器的阻值为__________Ω。
（6）现将滑动变阻器R2的阻值适当调小，则该饮水机的保温范围将比原来____（大/小）.2．图甲是电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成，小明家住21楼，他乘电梯从1楼匀速上升到21楼用时60s，已知每层楼的高度为3 m.小明重500 N，轿厢重4500 N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此过程，解答下列问题.（1）拉力F的功率为多大____？（g取10 N/kg）（2）动滑轮A提升小明的机械效率为多少_____？（3）图乙是该电梯超载报警系统工作原理图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作.在控制电路中，已知电源电压为8 V，保护电阻R2= 100Ω，电阻式压力传感器R1的阻值随乘客压力（F压）大小变化如图丙所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02 A时，电铃就会发出警报声.①由图丙可知，电梯承载的人越多，电阻式压力传感器R1受到的压力越大，电阻___________，当电流达到0.02A时，衔铁被吸下，电铃发出警报声；②若乘客人均重为600 N，该电梯最多可以乘载多少人______？③在安全的前提下，如果想增大该电梯的载重量，可以怎样改变控制电路_____？3．如图，一质量为40g。
