艾默生交流不间断电源系统 MiniSPM简介

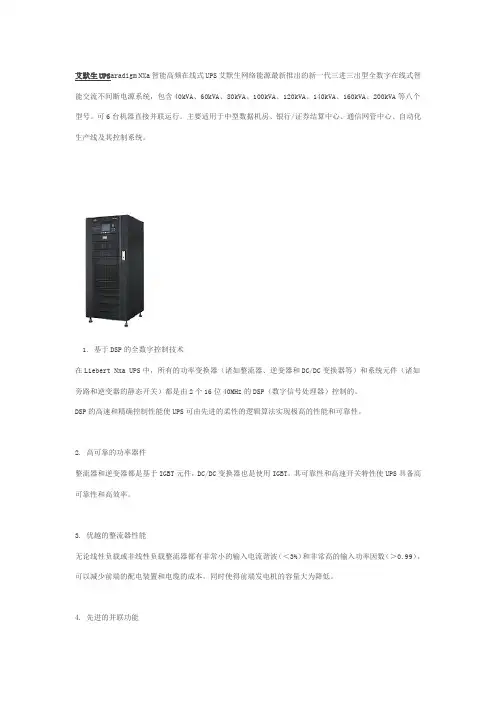

艾默生UPS aradigm NXa智能高频在线式UPS艾默生网络能源最新推出的新一代三进三出型全数字在线式智能交流不间断电源系统，包含40kVA、60kVA、80kVA、100kVA、120kVA、140kVA、160kVA、200kVA等八个型号。

可6台机器直接并联运行。

主要适用于中型数据机房、银行/证券结算中心、通信网管中心、自动化生产线及其控制系统。

1. 基于DSP的全数字控制技术在Liebert Nxa UPS中，所有的功率变换器（诸如整流器、逆变器和DC/DC变换器等）和系统元件（诸如旁路和逆变器的静态开关）都是由2个16位40MHz的DSP（数字信号处理器）控制的。

DSP的高速和精确控制性能使UPS可由先进的柔性的逻辑算法实现极高的性能和可靠性。

2. 高可靠的功率器件整流器和逆变器都是基于IGBT元件，DC/DC变换器也是使用IGBT。

其可靠性和高速开关特性使UPS具备高可靠性和高效率。

3. 优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0.99），可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。

4. 先进的并联功能并联功能在增加UPS系统容量的同时更进一步提高了电源的可靠性。

例如N+1系统中，假设1台UPS因偶然故障而退出，剩余的系统仍然能够向精密的负载提高稳定的电力供应。

Liebert NXA 系列UPS可实现多达6台并联而无需增加任何功能卡或其他选件，扩容或冗余时，并联系统的设置仅仅通过软件就可完成。

并联功能通过共享并联信号电缆、实时的负载均分调节和灵活的智能化控制实现。

精密负载在各种运行模式和条件下都受到最大可靠性和可用性的保护。

负载不平衡度在1+1系统中＜3%，在N+1系统中＜3%。

并联均流电感作为选件用于提高旁路状态的电流均分性能。

80KVA以上的并联系统中，提供集中静态旁路选件。

5. 极宽的输入电压范围整流器输入电压范围是相电压从 120V 到 276V (低于176V 时降额)，频率范围从 40Hz 到 60Hz 。

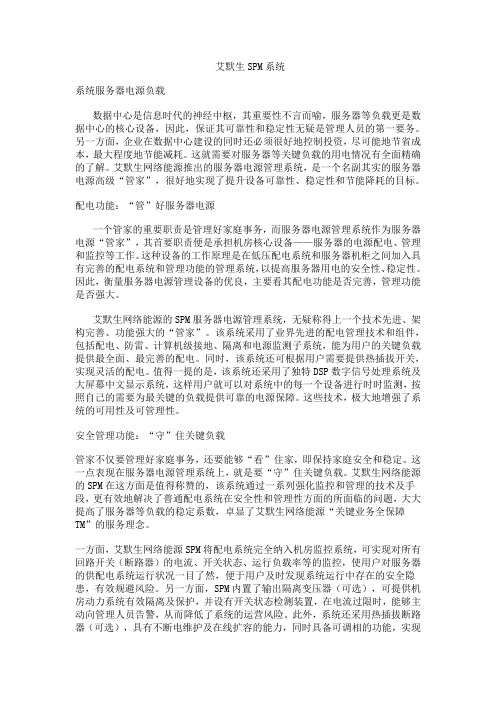

艾默生SPM系统系统服务器电源负载数据中心是信息时代的神经中枢，其重要性不言而喻，服务器等负载更是数据中心的核心设备，因此，保证其可靠性和稳定性无疑是管理人员的第一要务。

另一方面，企业在数据中心建设的同时还必须很好地控制投资，尽可能地节省成本，最大程度地节能减耗。

这就需要对服务器等关键负载的用电情况有全面精确的了解。

艾默生网络能源推出的服务器电源管理系统，是一个名副其实的服务器电源高级“管家”，很好地实现了提升设备可靠性、稳定性和节能降耗的目标。

配电功能：“管”好服务器电源一个管家的重要职责是管理好家庭事务，而服务器电源管理系统作为服务器电源“管家”，其首要职责便是承担机房核心设备——服务器的电源配电、管理和监控等工作。

这种设备的工作原理是在低压配电系统和服务器机柜之间加入具有完善的配电系统和管理功能的管理系统，以提高服务器用电的安全性、稳定性。

因此，衡量服务器电源管理设备的优良，主要看其配电功能是否完善，管理功能是否强大。

艾默生网络能源的SPM服务器电源管理系统，无疑称得上一个技术先进、架构完善、功能强大的“管家”。

该系统采用了业界先进的配电管理技术和组件，包括配电、防雷、计算机级接地、隔离和电源监测子系统，能为用户的关键负载提供最全面、最完善的配电。

同时，该系统还可根据用户需要提供热插拔开关，实现灵活的配电。

值得一提的是，该系统还采用了独特DSP数字信号处理系统及大屏幕中文显示系统，这样用户就可以对系统中的每一个设备进行时时监测，按照自己的需要为最关键的负载提供可靠的电源保障。

这些技术，极大地增强了系统的可用性及可管理性。

安全管理功能：“守”住关键负载管家不仅要管理好家庭事务，还要能够“看”住家，即保持家庭安全和稳定。

这一点表现在服务器电源管理系统上，就是要“守”住关键负载。

艾默生网络能源的SPM在这方面是值得称赞的，该系统通过一系列强化监控和管理的技术及手段，更有效地解决了普通配电系统在安全性和管理性方面的所面临的问题，大大提高了服务器等负载的稳定系数，卓显了艾默生网络能源“关键业务全保障TM”的服务理念。

艾默生Control Techniques产品总介绍艾默生CT驱动器无需踌躇睿智之选再简单不过的选择尽在艾默生CT交直流驱动器、伺服及驱动系统。

全系列产品的宽电压等级和灵活性，使得艾默生CT产品满足更广泛的应用需求。

Unidrive SP 模块式大功率交流驱动器45kW–1.9MW 200V / 400V / 575V / 690VUnidrive SP 独立机柜式大功率交流驱动器90kW - 1.6MW 380V-690VDigitax ST智能、紧凑、动态的伺服驱动器系列0.72Nm - 19.3Nm(57.7Nm 峰值) 200V / 400VCommander SK通用型交流变频器0.25kW –132kW (0.33hp - 200hp) 100V / 200V / 400V / 575V / 690VEV5000通用矢量控制变频器2.2kW - 220kW 380V - 440VUnidrive M制造自动化行业专用伺服及交流驱动器0.25 kW - 1.2 MW 100 V - 690 VUnidrive SP 表面安装式高性能交流伺服驱动器0.37kW - 132kW 200V / 400V / 575V / 690VUnimotor hd适合苛刻应用场合的紧凑型伺服电机0.72Nm - 16Nm 48Nm 峰值Mentor MP高性能直流驱动器25A - 7400A 400V / 575V / 690VEV2100风机泵专用变频驱动器7.5kW - 280kW 380 - 440VEV1000 / EV2000通用型交流变频器0.4kW - 280kW 200V - 240V / 380V - 440VUnimotor fm高性能交流无刷伺服电机0.72Nm - 136Nm 408Nm 峰值Unidrive M0.25 kW - 1.2 MW 重载(0.33 hp - 1600 hp)100 V / 200 V / 400 V / 575 V / 690 V制造自动化领域客户需求的专业驱动器概述Unidrive M 是专为制造自动化应用而设计的，这是Control Techniques 的传统专业领域。

采用易睿风格的机架式150kVA智能不间断电源用电气柜，用于安装UPS及配电等模块，组成包含UPS系统和SPM系统的集成装置，在一个机柜内完成UPS功能和负载分路配电及监控功能。

ABB主开关配电单元模块，包括UPS输入、输出主开关和维修旁路开关，出厂前装配；与ABB微断开关组件或热插拔开关组件匹配选用。

一、APM150简介数据中心持续可靠的运行是保证客户核心业务永不间断的关键保障。

随着公司业务的不断发展，支持业务运营平台的基础架构——数据中心的规模也需要不断扩容升级。

所以，新数据中心的建设需要关注系统的高可用性和易扩容特性。

APM 智能IDC动力系统是艾默生集40余年大功率UPS生产经验，业内领先的IDC 动力保障和智能供电管理技术，全新推出的新一代一体化IT机房不间断供电及智能配电管理系统。

APM系统采用模块化冗余设计理念，为系统提供N+X冗余并联系统的高可用性。

同时，UPS功率模块支持热插拔，扩容升级变得异常简单。

系统维护时间也由传统的4-12小时缩短为2min，大幅提升系统的可用性。

APM系列模块化UPS具有可靠性高，节能环保等优异特点，为新一代信息技术产业的发展保驾护航，提供安全可靠、绿色环保的交流供电解决方案。

AdaptPM 150 二、应用范围企业中型数据机房、金融、证券数据中心以及政府行业中小型IDC中心三、全新的技术特性1、超级节能环保：50%～75%负载效率＞96%，25%负载效率＞95%；输入功率因数≈1，输入谐波电流＜3%；2、超强带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额；3、便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电；4、便于维护：全正面维护，UPS、旁路、配电均可在2min内维修更换；5、便于改造：并机系统可共用电池系统，电池组采用12V×30/32/34/36/40节设计，设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响UPS系统运行。

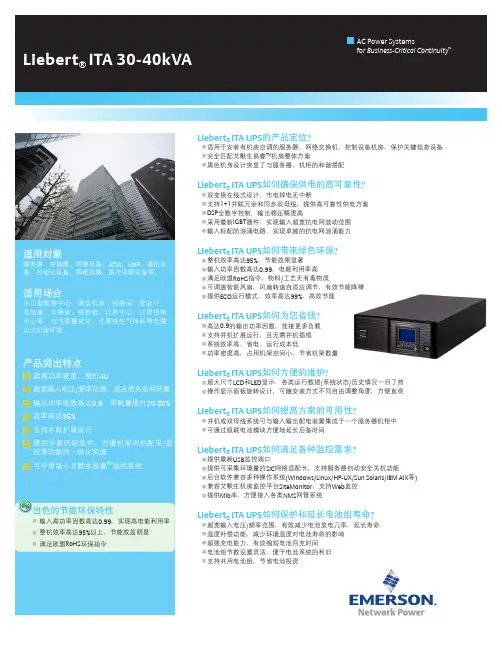

Liebert ® ITA UPS 的产品定位？■ 适用于安装有机房空调的服务器、网络交换机、控制设备机房，保护关键信息设备 ■ 完全匹配艾默生易睿TM 机房整体方案■ 黑色机身设计突显了与服务器、机柜的和谐搭配Liebert ® ITA UPS 如何确保供电的高可靠性？■ 双变换在线式设计，市电掉电无中断■ 支持1+1并联冗余和同步双母线，提供高可靠性供电方案 ■ DSP 全数字控制，输出稳压精度高■ 采用最新IGBT 器件，实现输入超宽抗电网波动范围■ 输入标配防浪涌电路，实现卓越的抗电网浪涌能力Liebert ® ITA UPS 如何带来绿色环保？■ 整机效率高达95%，节能效果显著■ 输入功率因数高达0.99，电能利用率高■ 满足欧盟RoHS 指令，物料/工艺无有毒物质■ 可调速智能风扇，风扇转速自适应调节，有效节能降噪■ 提供ECO 运行模式，效率高达99%，高效节能Liebert ® ITA UPS 如何为您省钱？■ 高达0.9的输出功率因数，挂接更多负载 ■ 支持并机扩展运行，且无需并机插框 ■ 系统效率高，省电、运行成本低■ 功率密度高，占用机架空间小，节省机架数量Liebert ® ITA UPS 如何方便的维护？■ 超大尺寸LCD 和LED 显示，各类运行数据/系统状态/历史情况一目了然 ■操作显示面板旋转设计，可随安装方式不同自由调整角度，方便直观Liebert ® ITA UPS 如何提高方案的可用性？■ 并机或双母线系统可与输入输出配电装置集成于一个服务器机柜中■ 可通过级联电池模块方便地延长后备时间Liebert ® ITA UPS 如何满足各种监控需求？■ 提供最新USB 监控端口■ 提供可采集环境量的SIC 网络适配卡，支持服务器自动安全关机功能■ 后台软件兼容多种操作系统(Windows/Linux/HP-UX/Sun Solaris/IBM AIX 等) ■ 兼容艾默生机房监控平台SiteMonitor ，支持Web 监控■ 提供Mib 库，方便接入各类NMS 网管系统Liebert ® ITA UPS 如何保护和延长电池组寿命？■ 超宽输入电压/频率范围，有效减少电池放电几率，延长寿命 ■ 温度补偿功能，减少环境温度对电池寿命的影响 ■ 超强充电能力，有效缩短电池回充时间 ■ 电池组节数设置灵活，便于电池系统的利旧■ 支持共用电池组，节省电池投资适用对象服务器、存储器、网络设备、ATM 、VoIP 、通讯设备、自动化设备、精密仪器、医疗诊断设备等。
