利用MATLAB求解机械设计优化问题的分析周婷婷(能源与动力学院,油气0701>摘要：MATLAB是目前国际上最流行的科学与工程计算的软件工具,它具有强大的数值分析、矩阵运算、信号处理、图形显示、模拟仿真和最优化设计等功能。
本文浅谈MATLAB在机械设计优化问题的几点应用。
关键词：MATLAB 约束条件机械设计优化引言：在线性规划和非线性规划等领域经常遇到求函数极值等最优化问题，当函数或约束条件复杂到一定程度时就无法求解，而只能求助于极值分析算法，如果借助计算器进行手工计算的话，计算量会很大，如果要求遇到求解极值问题的每个人都去用BASIC,C和FORTRAN之类的高级语言编写一套程序的话，那是非一朝一日可以解决的，但如用MATLAB语言实现极值问题的数值解算，就可以避免计算量过大和编程难的两大难题，可以轻松高效地得到极值问题的数值解，而且可以达到足够的精度。
1无约束条件的极值问题的解算方法设有Rosenbrock函数如下：f(X1,X2>=100(X2-X1*X1>2+(1-X1>2求向量X取何值时，F(x>的值最小及最小值是多少？先用MATLAB语言的编辑器编写求解该问题的程序如下：%把函数写成MATLAB语言表达式fun=’100*(X(2>-X(1>*X(1>2+(1-X(1>>2%猜自变量的初值X0=[-1 2]。
%所有选项取默认值options=[ ]；%调用最优化函数进行计算。
%函数最小值存放在数组元素options(8>中%与极值点对应的自变量值存放在向量X里%计算步数存放在数组元素options(10>中[X,options]=fmins(fun,X0,options>；%显示与极值点对应的自变向量X的值。
%显示函数最小值options(8>%显示函数计算步数options(10>把上面这段程序保存为m文件，然后用“Tools”菜单中的“Run”命令行这段程序，就可以轻松的得到如下结果：X=9.999908938395383e-0019.99982742178110e-001ans=1.706171071794760e-001ans=195显然，计算结果与理论结果的误差小到e-10级,这里调用了MATLAB的最优化函数fmins(>,它采用Nelder-Mead的单纯形算法，就是因为这个函数的采用，使最小值问题的解算变得非常简单。
matlab在机械控制中的应用MATLAB是指矩阵实验室，它是一款高级的数学程序设计语言，是机械控制中广泛应用的工具之一。
此外，MATLAB还是一款强大的计算机辅助工程工具，可以帮助机械控制工程师快速设计、分析和仿真机械系统的性能。
一、MATLAB在机械控制中的基本功能1.操作矩阵和向量：这是MATLAB最基本的功能，它可以实现对矩阵和向量的快速操作，包括加、减、乘、除、求逆、求转置等。
2.绘制图形和数据可视化：MATLAB可以绘制各种各样的图像，例如曲线图、柱状图、散点图等。
此外，MATLAB还提供了强大的数据可视化功能，可以将复杂的数据转化为易于理解和分析的图像。
3.数值分析和优化：MATLAB提供了广泛的数值分析和优化工具，可以帮助机械控制工程师优化机械系统的性能并减少能耗。
4.仿真和建模：MATLAB可以用于建模和仿真机械系统的动力学、控制系统和传感器。
通过MATLAB的仿真和建模工具，机械控制工程师可以快速理解机械系统的行为和性能。
1.自动控制系统自动控制系统是机械控制中最重要的技术之一。
MATLAB可以帮助机械控制工程师设计、分析和优化自动控制系统的性能。
它可以自动生成代码并进行模拟，以验证和测试自动控制系统的性能。
2.机械系统设计和优化3.传感器设计和测试MATLAB可以用于设计和测试各种传感器，例如温度传感器、压力传感器等。
它可以生成传感器的模型并进行仿真，以验证传感器的性能和准确性。
4.运动控制和机器人控制1.快速开发和测试MATLAB提供了一些强大的工具和函数库，可以帮助机械控制工程师快速开发、测试和优化机械控制系统。
这可以大大减少开发和测试时间，提高机械控制系统的可靠性和性能。
2.易于使用MATLAB是一种易于学习和使用的数学程序设计语言，即使是对编程不熟悉的工程师也可以使用它进行机械控制系统的建模和仿真。
此外，MATLAB提供了丰富的手册和教程，可以帮助工程师更快地掌握MATLAB的技术和工具。
MATLAB在机械设计与动力学仿真中的应用实例1. 引言机械设计与动力学仿真是现代工程领域非常重要的一个环节。
通过仿真软件可以在设计前对机械系统进行全面的分析和验证，大大减少了实际试制的时间和成本。
而MATLAB作为一种功能强大的科学计算软件，被广泛应用于机械设计与动力学仿真中。
本文将通过几个实际应用例子来展示MATLAB在这一领域的应用。
2. 机械结构分析机械结构的分析是机械设计的基础。
MATLAB提供了各种方法和工具，可以帮助工程师对机械结构进行静力学和动力学分析。
例如，可以利用MATLAB的有限元分析工具对机械结构进行强度校核。
通过输入结构的几何参数和材料性质，MATLAB可以计算出结构的应力和变形情况，从而判断是否满足设计要求。
此外，还可以利用MATLAB的多体动力学分析工具对机械结构的振动和冲击响应进行模拟和优化，以确保结构的安全性和可靠性。
3. 机械传动系统分析机械传动系统是机械设备中的重要组成部分，对于许多机械设备的运转效果和精度起着至关重要的作用。
MATLAB可以对不同类型的机械传动系统进行仿真分析，从而帮助工程师优化设计参数和减小误差。
例如，可以利用MATLAB的信号处理工具箱对传动系统中的振动和噪音进行分析和消除，提高系统的稳定性和准确性。
此外，还可以利用MATLAB的优化工具箱对传动系统的传动比、齿轮模数等参数进行优化，以满足设计要求。
4. 机械控制系统仿真机械控制系统在现代机械设备中起着至关重要的作用。
MATLAB提供了强大的控制系统设计和仿真工具，可以帮助工程师进行各种机械控制系统的仿真分析和优化设计。
例如，可以利用MATLAB的控制系统工具箱对机械控制系统的稳定性和性能进行评估和改进。
此外，还可以利用MATLAB的仿真工具对机械控制系统进行实时仿真，通过改变输入信号，观察输出响应，从而优化控制算法和参数。
5. 系统性能优化在机械设计与动力学仿真中，系统性能优化是一个重要的目标。
基于MATLAB的数字PID直流电机调速系统本文主要研究基于MATLAB的数字PID直流电机调速系统。
直流电机是工业生产中常用的电机，其调速系统对于保证生产效率和质量至关重要。
因此，研究直流电机调速系统的控制方法和参数设计具有重要意义。
本文将首先介绍直流电机的数学模型和调速系统的工作原理，然后探讨常规PID控制器的设计方法和参数控制原理，最后通过MATLAB仿真实验来研究数字PID控制器的设计和应用。
2 直流电机调速系统的数学模型直流电机是一种常见的电动机，其数学模型可以用电路方程和动力学方程来描述。
电路方程描述了电机的电气特性，动力学方程描述了电机的机械特性。
通过这两个方程可以得到直流电机的数学模型，为后续的控制器设计提供基础。
3 直流电机调速系统的工作原理直流电机调速系统是通过控制电机的电压和电流来改变电机的转速。
其中，电压和电流的控制可以通过PWM技术实现。
此外，还可以通过变换电机的电极连接方式来改变电机的转速。
直流电机调速系统的工作原理是控制电机的电压和电流，从而控制电机的转速。
4 常规PID控制器的设计方法和参数控制原理常规PID控制器是一种常见的控制器，其控制原理是通过比较实际输出值和期望输出值来调整控制器的参数，从而实现控制目标。
常规PID控制器的参数包括比例系数、积分系数和微分系数，这些参数的选取对于控制器的性能有重要影响。
常规PID控制器的设计方法是通过试错法和经验公式来确定参数值。
5 数字PID控制器的设计和应用数字PID控制器是一种数字化的PID控制器，其优点是精度高、可靠性强、适应性好。
数字PID控制器的设计方法是通过MATLAB仿真实验来确定控制器的参数值。
数字PID控制器在直流电机调速系统中的应用可以提高系统的控制精度和稳定性。
6 结论本文主要研究了基于MATLAB的数字PID直流电机调速系统，介绍了直流电机的数学模型和调速系统的工作原理，探讨了常规PID控制器的设计方法和参数控制原理，最后研究了数字PID控制器的设计和应用。
matlab在机械原理中的应用实例在机械原理中，MATLAB是一种常用的计算工具，可以应用于诸多领域，包括机械设计、力学分析、动力学仿真等。
下面将介绍几个MATLAB在机械原理中的应用实例。
1.机构设计与分析MATLAB可以用于机构的设计和分析，例如平面机构、空间机构、曲柄机构等。
它提供了多种机构建模方法，如刚体模型、柔性模型等。
利用MATLAB的强大计算能力和绘图功能，可以进行机构分析和优化。
例如，可以计算机构的运动学性能、动力学性能和静力学性能，并进行动态仿真。
2.动力学仿真MATLAB可以进行各种机械系统的动力学仿真，包括振动系统、运动系统和控制系统。
通过对机械系统建立微分方程或差分方程，利用MATLAB进行数值解求解，并绘制相应的图形，可以得到机械系统的响应。
例如，可以模拟机械系统的自由振动、强迫振动和阻尼振动等。
3.控制系统设计与分析MATLAB在机械原理中的应用还包括控制系统的设计与分析。
通过MATLAB中的控制系统工具箱，可以进行控制系统的模型建立、系统分析和控制器设计。
例如，可以利用MATLAB对机械系统进行稳定性分析、频域分析和时域分析，并设计相应的控制器，实现机械系统的控制。
4.声学分析MATLAB也可以用于机械系统的声学分析。
通过建立机械系统的声学模型，利用MATLAB进行声场分布和声压级分析。
可以计算机械系统的声辐射特性，例如机械振动引起的噪声。
同时，还可以进行声学优化设计，减少机械系统的噪声。
5.优化设计MATLAB在机械原理中广泛应用于优化设计。
通过建立数学模型和定义目标函数，利用MATLAB进行优化计算。
例如，可以利用MATLAB进行机械系统的拓扑优化、形状优化和尺寸优化，实现机械系统的性能优化。
同时，还可以利用MATLAB的优化算法进行参数优化和控制器设计。
综上所述，MATLAB在机械原理中具有广泛的应用，可以应用于机构设计与分析、动力学仿真、控制系统设计与分析、声学分析和优化设计等方面。

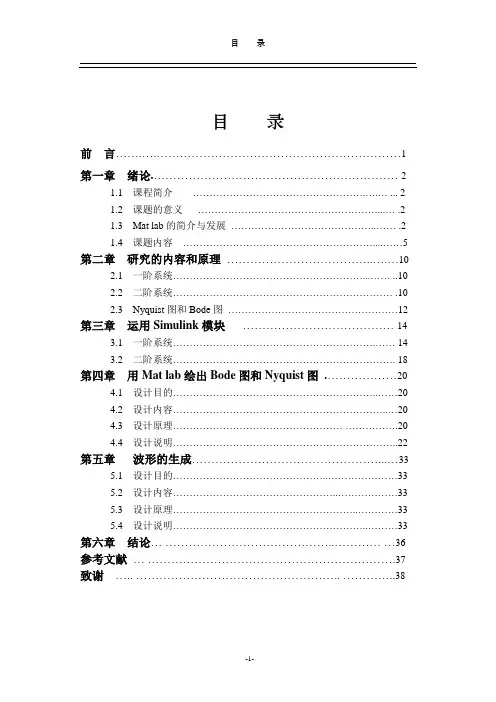

目录前言 (1)第一章绪论 (2)1.1 课程简介........................................................... (2)1.2 课题的意义………………………………………………...… .21.3 Mat lab的简介与发展……………………………………..…… .21.4 课题内容 (5)第二章研究的内容和原理 (10)2.1 一阶系统…………………………………………………...…… ..102.2 二阶系统………………………………………………………… .102.3 Nyquist图和Bode图 (12)第三章运用Simulink模块 (14)3.1 一阶系统 (14)3.2 二阶系统 (18)第四章用Mat lab绘出Bode图和Nyquist图 (20)4.1 设计目的 (20)4.2 设计内容 (20)4.3 设计原理................................................... . (20)4.4 设计说明 (22)第五章波形的生成 (33)5.1 设计目的 (33)5.2 设计内容 (33)5.3 设计原理 (33)5.4 设计说明 (33)第六章结论 (36)参考文献... . (37)致谢.......................................................... .. (38)前言随着科学技术的发展使得各种系统的建构模型与仿真系统变得日益复杂起来。
