基于51单片机SHT11温湿度传感器检测程序(含电路图)下面是原理图：下面是SHT11与MCU连接的典型电路：下面是源代码：#include <reg52.h>#include <intrins.h>/******************************************************** 宏定义********************************************************/ #define uint unsigned int#define uchar unsigned char#define noACK 0#define ACK 1#define STATUS_REG_W 0x06#define STATUS_REG_R 0x07#define MEASURE_TEMP 0x03#define MEASURE_HUMI 0x05#define RESET 0x1eenum {TEMP,HUMI};typedef union //定义共用同类型{unsigned int i;float f;} value;/******************************************************** 位定义********************************************************/ sbit lcdrs=P2^0;sbit lcdrw=P2^1;sbit lcden=P2^2;sbit SCK = P1^0;sbit DATA = P1^1;/******************************************************** 变量定义********************************************************/ uchar table2[]="SHT11 温湿度检测";uchar table3[]="温度为：℃";uchar table4[]="湿度为：";uchar table5[]=".";uchar wendu[6];uchar shidu[6];/******************************************************** 1ms延时函数********************************************************/ void delay(int z){int x,y;for(x=z;x>0;x--)for(y=125;y>0;y--);}/******************************************************** 50us延时函数********************************************************/ void delay_50us(uint t){uint j;for(;t>0;t--)for(j=19;j>0;j--);}/******************************************************** 50ms延时函数********************************************************/ void delay_50ms(uint t){uint j;for(;t>0;t--)for(j=6245;j>0;j--);}/******************************************************** 12864液晶写指令********************************************************/ void write_12864com(uchar ){lcdrs=0;delay_50us(1);P0=;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶写数据********************************************************/ void write_dat(uchar dat){lcdrs=1;lcdrw=0;delay_50us(1);P0=dat;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶初始化********************************************************/ void init12864lcd(void){delay_50ms(2);write_12864com(0x30);delay_50us(4);write_12864com(0x30);delay_50us(4);write_12864com(0x0f);delay_50us(4);write_12864com(0x01);delay_50us(240);write_12864com(0x06);delay_50us(10);write_12864com(0x0c);delay_50us(10);}/********************************************************12864液晶显示函数********************************************************/ void display1(void){uchar i;write_12864com(0x80);for(i=0;i<18;i++){write_dat(table2[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display2(void){uchar i;write_12864com(0x90);for(i=0;i<18;i++){write_dat(table3[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display3(void){uchar i;write_12864com(0x88);for(i=0;i<8;i++){write_dat(table4[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/void displaywendu(void) {uchar i;write_12864com(0x94); for(i=0;i<3;i++){write_dat(wendu[i]); delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]); delay_50us(1);}for(i=4;i<5;i++){write_dat(wendu[i]); delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void displayshidu(void){uchar i;write_12864com(0x8C);for(i=0;i<3;i++){write_dat(shidu[i]);delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]);delay_50us(1);}for(i=4;i<5;i++){write_dat(shidu[i]);delay_50us(1);}}/******************************************************** SHT11写字节程序********************************************************/ char s_write_byte(unsigned char value){unsigned char i,error=0;for (i=0x80;i>0;i>>=1) //高位为1，循环右移{if (i&value) DATA=1; //和要发送的数相与，结果为发送的位else DATA=0;SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;}DATA=1; //释放数据线SCK=1;error=DATA; //检查应答信号，确认通讯正常_nop_();_nop_();_nop_();SCK=0;DATA=1;return error; //error=1 通讯错误}/******************************************************** SHT11读字节程序********************************************************/ char s_read_byte(unsigned char ack){unsigned char i,val=0;DATA=1; //释放数据线for(i=0x80;i>0;i>>=1) //高位为1，循环右移{SCK=1;if(DATA) val=(val|i); //读一位数据线的值SCK=0;}DATA=!ack; //如果是校验，读取完后结束通讯 ；SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;_nop_();_nop_();_nop_();DATA=1; //释放数据线return val;}/******************************************************** SHT11启动传输********************************************************/ void s_transstart(void){DATA=1; SCK=0; //准备_nop_();SCK=1;_nop_();DATA=0;_nop_();SCK=0;_nop_();_nop_();_nop_();SCK=1;_nop_();DATA=1;_nop_();SCK=0;}/********************************************************SHT11连接复位********************************************************/void s_connectionreset(void){unsigned char i;DATA=1; SCK=0; //准备for(i=0;i<9;i++) //DATA保持高，SCK时钟触发9次，发送启动传输，通迅即复位{SCK=1;SCK=0;}s_transstart(); //启动传输}/********************************************************SHT11温湿度检测********************************************************/char s_measure(unsigned char *p_value, unsigned char *p_checksum,unsigned charmode){unsigned error=0;unsigned int i;s_transstart(); //启动传输switch(mode) //选择发送命令{case TEMP : error+=s_write_byte(MEASURE_TEMP); break; //测量温度case HUMI : error+=s_write_byte(MEASURE_HUMI); break; //测量湿度default : break;}for (i=0;i<65535;i++) if(DATA==0) break; //等待测量结束if(DATA) error+=1; // 如果长时间数据线没有拉低，说明测量错误*(p_value) =s_read_byte(ACK); //读第一个字节，高字节(MSB)*(p_value+1)=s_read_byte(ACK); //读第二个字节，低字节(LSB)*p_checksum =s_read_byte(noACK); //read CRC校验码return error; // error=1 通讯错误}/********************************************************SHT11温湿度值标度变换及温度补偿********************************************************/void calc_sth10(float *p_humidity ,float *p_temperature){const float C1=-4.0; // 12位湿度精度修正公式const float C2=+0.0405; // 12位湿度精度修正公式const float C3=-0.0000028; // 12位湿度精度修正公式const float T1=+0.01; // 14位温度精度5V条件修正公式const float T2=+0.00008; // 14位温度精度5V条件修正公式float rh=*p_humidity; // rh: 12位湿度float t=*p_temperature; // t: 14位温度float rh_lin; // rh_lin: 湿度linear值float rh_true; // rh_true: 湿度ture值float t_C; // t_C : 温度℃t_C=t*0.01 - 40; //补偿温度rh_lin=C3*rh*rh + C2*rh + C1; //相对湿度非线性补偿rh_true=(t_C-25)*(T1+T2*rh)+rh_lin; //相对湿度对于温度依赖性补偿if(rh_true>100)rh_true=100; //湿度最大修正if(rh_true<0.1)rh_true=0.1; //湿度最小修正*p_temperature=t_C; //返回温度结果*p_humidity=rh_true; //返回湿度结果}/********************************************************主函数********************************************************/void main(void){unsigned int temp,humi;value humi_val,temp_val; //定义两个共同体，一个用于湿度，一个用于温度unsigned char error; //用于检验是否出现错误unsigned char checksum; //CRCinit12864lcd();display1();display2();display3();s_connectionreset(); //启动连接复位while(1){error=0; //初始化error=0，即没有错误error+=s_measure((unsigned char*)&temp_val.i,&checksum,TEMP); //温度测量error+=s_measure((unsigned char*)&humi_val.i,&checksum,HUMI); //湿度测量if(error!=0) s_connectionreset(); ////如果发生错误，系统复位else{humi_val.f=(float)humi_val.i; //转换为浮点数temp_val.f=(float)temp_val.i; //转换为浮点数calc_sth10(&humi_val.f,&temp_val.f); //修正相对湿度及温度temp=temp_val.f*10;humi=humi_val.f*10;wendu[0]=temp/1000+'0'; //温度百位wendu[1]=temp%1000/100+'0'; //温度十位wendu[2]=temp%100/10+'0'; //温度个位wendu[3]=0x2E; //小数点wendu[4]=temp%10+'0'; //温度小数点后第一位displaywendu();shidu[0]=humi/1000+'0'; //湿度百位shidu[1]=humi%1000/100+'0'; //湿度十位shidu[2]=humi%100/10+'0'; //湿度个位shidu[3]=0x2E; //小数点shidu[4]=humi%10+'0'; //湿度小数点后第一位displayshidu();}delay(800); //等待足够长的时间，以现行下一次转换}}相关手册资料及源码下载地址：基于51单片机SHT11温湿度传感器检测程序相关资料。
基于51单片机温湿度采集控制系统.摘要温湿度控制系统早已经成为当今社会研究的热门领域之一，同时温湿度也是现今工农业生产生活中必须要首先考虑的重要因素之一。
因此现今社会生产生活中就迫切需要一种价格便宜、容易操作而且精确度高的温湿度控制系统。
本系统设计就是利用AT89C52单片机对温湿度参量进行检测进而实现对温湿度参量的控制。
本系统设计通过使用AT89C52单片机、DHT11传感器模块、LCD1602液晶显示屏模块以及二极管闪烁报警模块。
简单的系统设计就可以基本上满足本系统设计的系统设计要求。
DHT11数字温湿度传感器负责把采集到的温湿度信号传送给AT89C52单片机。
温湿度经过AT89C52单片机处理，然后AT89C52准确地把温湿度信号发送到LCD1602液晶显示屏模块，温湿度数据就可以准确地显示到LCD1602液晶屏上面，同时我们可以分别对温度和湿度设置上下限，越限二极管闪烁报警。
关键词：AT89C52单片机，DHT11传感器模块，1602液晶显示屏模块，二极管闪烁报警模块word教育资料ABSTRACTTemperature and humidity control system has already become one of the most popular areas of today's social research, one of the factors of temperature and humidity is also today's industrial and agricultural production life must first consider important. Therefore the social production and living an urgent need for a cheap, easy operation and high precision temperatureand humidity control system. The system design is the use of the AT89C52 microcontroller temperature and humidity parameters for testing so as to realize the control of temperature and humidity parameters.This design by using AT89C52 microcontroller, the DHT11 sensor module, LCD1602 LCD module diode flashing alarm module. Simple design can be substantially meet the design requirements of the design. DHT11 digital temperature and humidity sensor is responsible for the collected temperature and humidity signal is transmitted to the AT89C52 microcontroller. Temperature and humidity after AT89C52 single-chip processing, and then AT89C52 accurat-省略部分-umi_L_shi]);//显示设置湿度十位write_cmd(0xc7); write_dat(tab_lcd_num[set_humi_L_ge]);//显示设置湿度个位} }//按键功能结束///////////////////////////////////////////// key_flag++; if(key_flag==4)//按键标志 6 key_flag=0; write_cmd(0x01);//清屏disp_start();//显示字符}}////////////比较数据，开启或关闭继电器/////////////////////////////////////void bijiao(){ if(U8T_data_Hset_temp_H)//如果温度大于设置温度上限，打开超出温度上限温度继电器和温度LED, temp_out=0;//P1.1 else temp_out=1; //否则关闭超出温度上限温度继电器和温度LED if(U8T_data_Hset_humi_H)//如果湿度大于设置湿度上限，打开超出湿度上限继电器和湿度LED, humi_out=0;//P1.2 else humi_out=1; //否则关闭超出湿度上限继电器和湿度LED if(U8RH_data_H) 达到当天最大量API KEY 超过次数限制。
摘要本次设计是采用MSC-51系列单片机中的AT89S51和DHT11构成的低成本的温湿度的检测控制系统。
单片机AT89S51是一款低消耗、高性能的CMOS8位单片机，由于它强大的功能和低价位，因此在很多领域都是用它。
DHT11温湿度传感器是一款含有已校准数字输出的温湿度复合传感器，传感器包括一个电阻式感湿原件和一个NTC测温元件，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
设计主要包括硬件电路的设计和系统软件的设计。
硬件电路主要包括单片机、温湿度传感器、显示模块、报警器以及控制设备等5部分。
其中由DHT11温湿度传感器及1602字符型液晶模块构成系统显示模块；测温湿度控制电路由温湿度传感器和预设温度值比较报警电路组成；用户根据需要预先输入预设值，当实际测量的温湿度不符合预设的温湿度标准时，发出报警信号（蜂鸣器蜂鸣），启动相应控制。
软件部分包括了主程序、显示子程序、测温湿度子程序。
关键词：AT89S51；DHT11；温湿度传感器AbstractMicrocontroller AT89S51 is a low consumption, high performance CMOS8 bit microcontroller.Because of its powerful features and low price, so it is used in many areas.DHT11 temperature and humidity sensor is a temperature and humidity combined sensor contains a calibrated digital output, the sensor consists of a resistor in the original sense of wet and a NTC temperature measurement devices.The product has many advantage,such as excellent quality, fast response, strong anti-jamming capability . This design is fromed by the AT89S51 in MSC-51 Series and DHT11 constitute which is a low-cost temperature and humidity measurement and control system. The design includes the design of hardware circuit design and system software.The hardware has Five modules.They are a microcontroller, temperature and humidity sensors, display module, alarm and control equipment. The 1602-character LCD module constitute the system display module.The temperature and humidity control circuit by the temperature and humidity sensors and preset temperature alarm circuit.According to the need of pre-enter the default value, when the actual measurement of the temperature humidity does not conform the preset temperature and humidity standards, send the alarm signal (buzzer will beep), and start the corresponding control.The software part includes the main program, the display routines, temperature and humidity subroutine.Key words：Temperature and humidity measurement；Temperature and humidity control；AT89S51 ；DHT11目录前言 (1)1.1本文研究的背景及意义 (1)1.2研究现状 (1)1.3本文研究的主要内容 (1)第2章设计任务分析及方案论证 (4)2.1设计过程及其工艺要求设计 (4)2.2设计总体方案及其论证 (4)2.3器件选定 (5)2.4AT89S51单片机 (11)2.5中断系统 (15)2.6复位电路 (16)2.7时钟电路 (17)2.8显示部分 (18)2.9本章小结 (26)第3章硬件设计 (27)3.1主控制电路和测温时控制电路 (27)3.2主要模块的电路 (28)3.3硬件实施控制 (33)3.4设备运行 (35)3.5控制设备： (36)3.6本章小结 (38)第4章软件设计 (39)4.1系统流程图 (39)4.2按键流程图 (41)4.3P ROTUES运行结果 (42)4.4本章小结 (43)结论 (44)参考文献 (45)附录 (47)前言1.1本文研究的背景及意义粮库已经被广泛的运用，是存储粮食的一个重要方式。
/**************DHT11 简单应用显示在数码管上（我的数码管是两个74HC595 不懂的可以问我）*********************************建议显示在液晶上******************/#include<reg52.h>#include<intrins.h>char T_H1,T_L1,RH_H1,RH_L1,checkdata1;char T_H2,T_L2,RH_H2,RH_L2,checkdata2;char F16T,F16RH,tshi,tge,rhshi,rhge;sbit DHT11 = P2^1;uchar bdata output;uchar location,j,i,ge,shi;uint num=0,num1,num2;uchar code segment[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77, /*共阴7段LED段码表*/0x7c,0x39,0x5e,0x79,0x71,0x76,0x73,0x3e,0x00};sbit srclk=P4^2;sbit rclk = P4^1;sbit ser = P4^4;sbit out_put= output^7;/*传感器接受数据的响应命令*/void delay(uint x);void Delay32us();void Delay22ms();void Delay500ms();void shumaguan(uchar wei,uchar duan){output = wei;for(j=0;j<8;j++) //位码{ser = out_put;srclk=0;srclk=1;srclk=0;output = _crol_(output,1);}output = duan; //段码for(j=0;j<8;j++){ser=out_put;srclk=0;srclk=1;srclk=0;output = output<<1;}rclk=0;rclk=1;rclk=0;}void shuru(){num=0;while(num<1000){shumaguan(0x01,~segment[tshi]);shumaguan(0x02,~segment[tge]);shumaguan(0x10,~segment[rhshi]);shumaguan(0x20,~segment[rhge]);shumaguan(0,~segment[19]);}}char COM(void){char i,temp,comdata;/**判断信号时0还是1**/for(i=0;i<8;i++){while(!DHT11);Delay32us();temp=0;if(DHT11){temp=1;}//当DHT11变为低电平时，开始下bit 的传送comdata = comdata<<1;comdata = comdata|temp;while(DHT11);}return comdata;}/***主机的开始信号和从机的响应信号***//***********DHT11的主函数*********************/void getDHT11(){DHT11=0;Delay22ms(); //主机拉低22msDHT11=1;Delay32us(); //总线由上拉电阻拉高主机延时20-40us //判断从机是否有低电平响应信号如不响应则跳出，响应则向下运行if(!DHT11) //T !{//判断从机是否发出80us 的低电平响应信号是否结束while(!DHT11);//判断从机是否发出80us 的高电平，如发出则进入数据接收状态while(DHT11);/*****接收数据的命令每次传送八位******/RH_H1 = COM();RH_L1 = COM();T_H1 = COM();T_L1 = COM();checkdata1 = COM();if(T_H1+T_L1+RH_H1+RH_L1==checkdata1){RH_H2 = RH_H1;RH_L2 = RH_L1;T_H2 = T_H1;T_L2 = T_L1;F16RH = RH_H2+RH_L2/1000;F16T = T_H2+T_L2/1000;tshi = F16T/10;tge = F16T%10;rhshi = F16RH/10;rhge = F16RH%10;}}}/************主函数*************/void main(){EA = 1 ;ET0= 1;TR0 = 1;TMOD = 0X01;TH0 = (65536-1000)/256;TL0 = (65536-1000)%256;while(1){DHT11=0;getDHT11();shuru();}}/**********延时子程序************************/void time1() interrupt 1 //延时20微秒{TH0 = (65536-1000)/256;TL0 = (65536-1000)%256;num=num+1;num1=num1+1;num2=num2+1;}void Delay32us() //@12.000MHz{unsigned char i;_nop_();_nop_();i = 93;while (--i);}void Delay22ms() //@12.000MHz{unsigned char i, j, k;_nop_();_nop_();i = 2;j = 1;k = 201;do{do{while (--k);} while (--j);} while (--i);}/*******************************/。
51单片机+DHT11温控程序-可设置温度值基于51 单片机的温湿度测量控制程序，使用DHT11 数字传感器，用1602液晶屏显示，按键定义如下：sbit key_1=P0;//确定按键sbit key_2=P0 ; //按键加sbit key_3=P0;//按键减本程序中用到的头文件12c5a.h 下载:51hei/f/12c5a.rar#include “12c5a.H”#include“intrins.h”unsigned char code num[]={“0123456789”};//显示字符存储unsigned char code start_char[]={“Loading....”};unsigned char code t_char[]={“NOW TEMP IS”};unsigned char *pnum=num;unsigned int bbb,ccc,temp,temp_high,temp_low;#define ADC_POWER 0x80 //ADC power control bit#define ADC_FLAG 0x10 //ADC completeflag#define ADC_START 0x08 //ADC start control bit#define ADC_SPEEDLL 0x00 //540 clocks#define ADC_SPEEDL 0x20 //360 clocks#define ADC_SPEEDH 0x40 //180 clocks#define ADC_SPEEDHH 0x60 //90 clockssbit RS=P3;//数据命令选择端sbit RW=P3 ; //读写控制端sbit E=P3;//使能信号控制端//sbit key_0=P0; //设置按键sbit key_1=P0;//确定按键sbitkey_2=P0 ; //按键加sbit key_3=P0;//按键减sbit P04=P0;sb it P05=P0 ;sbitP06=P0;void key_temphigh();void key_templow();void key_scan();void delay_1602(unsigned int a);void init_1602(void);void WR_data_1602(unsigned char adata,unsigned char i);void process(unsigned int shuju);void Delay(unsigned char n){ int x; while (n--) { x = 500; while (x--); }}void init_ADC(void){P1ASF=0xFF;ADC_RES = 0;ADC_RESL = 0;ADC_CONTR = 0x88;Delay(2);}unsigned int GetResult(void){unsigned char m,n;unsigned int aaa; init_ADC();。
毕业设计有关说明一、温度传感器的选择、湿度传感器的选择、系统总体设计1. 温度传感器的选择采用AD590，它的测温范围在-55℃～+150℃之间，而且精度高。
M档在测温范围内非线形误差为±0.3℃。
AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会损坏，使用可靠。
它只需直流电源就能工作，而且，无需进行线性校正，所以使用也非常方便，借口也很简单。
作为电流输出型传感器的一个特点是，和电压输出型相比，它有很强的抗外界干扰能力。
2.湿度传感器的选择采用HS1100/HS1101湿度传感器。
HS1100/HS1101电容传感器，在电路构成中等效于一个电容器件，其电容量随着所测空气湿度的增大而增大。
不需校准的完全互换性，高可靠性和长期稳定性，快速响应时间，专利设计的固态聚合物结构，由顶端接触（HS1100）和侧面接触（HS1101）两种封装产品，适用于线性电压输出和频率输出两种电路，适宜于制造流水线上的自动插件和自动装配过程等。
相对湿度在1%---100%RH范围内；电容量由16pF变到200pF，其误差不大于±2%RH；响应时间小于5S；温度系数为0.04 pF/℃。
可见精度是较高的。
3.总体设计系统整体框图二、系统联调的有关说明1. AD590应用电路AD590应用电路2. 主程序流程图主程序流程图致谢这次毕业设计得到了很多老师、同学和同事的帮助，其中我的导师对我的关心和支持尤为重要，每次遇到难题，我最先做的就是向老师寻求帮助，而老师不管忙或闲，总会抽空来找我面谈，然后一起商量解决的办法。
另外，感谢校方给予我这样一次机会，能够独立地完成一个课题，并在这个过程当中，给予我们各种方便，使我们在即将离校的最后一段时间里，能够更多学习一些实践应用知识，增强了我们实践操作和动手应用能力，提高了独立思考的能力。
再一次对我的母校表示感谢。
感谢在整个毕业设计期间和我密切合作的同学，和曾经在各个方面给予过我帮助的伙伴们，在大学生活即将结束的最后的日子里，我们再一次演绎了团结合作的童话，把一个庞大的，从来没有上手的课题，圆满地完成了。
毕业设计有关说明一、温度传感器的选择、湿度传感器的选择、系统总体设计1. 温度传感器的选择采用AD590，它的测温范围在-55℃～+150℃之间，而且精度高。
M档在测温范围内非线形误差为±0.3℃。
AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会损坏，使用可靠。
它只需直流电源就能工作，而且，无需进行线性校正，所以使用也非常方便，借口也很简单。
作为电流输出型传感器的一个特点是，和电压输出型相比，它有很强的抗外界干扰能力。
2.湿度传感器的选择采用HS1100/HS1101湿度传感器。
HS1100/HS1101电容传感器，在电路构成中等效于一个电容器件，其电容量随着所测空气湿度的增大而增大。
不需校准的完全互换性，高可靠性和长期稳定性，快速响应时间，专利设计的固态聚合物结构，由顶端接触（HS1100）和侧面接触（HS1101）两种封装产品，适用于线性电压输出和频率输出两种电路，适宜于制造流水线上的自动插件和自动装配过程等。
相对湿度在1%---100%RH范围内；电容量由16pF变到200pF，其误差不大于±2%RH；响应时间小于5S；温度系数为0.04 pF/℃。
可见精度是较高的。
3.总体设计系统整体框图二、系统联调的有关说明1. AD590应用电路AD590应用电路2. 主程序流程图时间过的很快，一晃大学几年的生活已接近了尾声在目，当初还是刚进大学的懵懂少年现在也长大了学到了很多，也懂得了很多。
随着毕业日子的到，毕业设计也接近了尾声。
经过两个月的奋战我的毕业设计终于完成了。
在没有做毕业设计以前觉得毕业设计只是对这几年来所学知识的单纯总结，但是通过这次做毕业设计发现自己的看法有点太片面。
毕业设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。
通过这次毕业设计使我明白了自己原来知识还比较欠缺。
自己要学习的东西还太多，以前老是觉得自己什么东西都会，什么东西都懂，有点眼高手低。

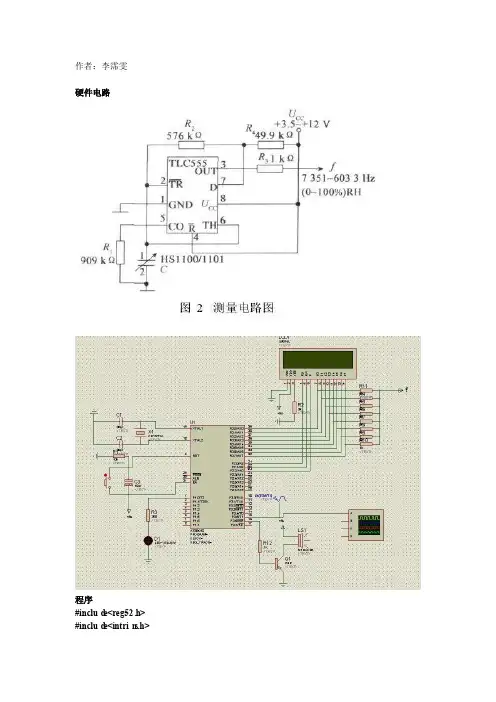

作者：***硬件电路程序#includ e<reg52.h> #includ e<intrin s.h>#define uint unsign ed int#define uchar unsign ed char#define ulongi nt unsign ed long intsbit D0=P1^0; //将D0位定义为P1.0引脚uint code tab[2][11]={0,10,20,30,40,50,60,70,80,90,100,7351,7224,7100,6976,6853,6728,6600,6468,6330, 6186,6033};ulongi nt F=0;ulongi nt T0_cou nt=0,T1_cou nt=0;bit flag=0;ulongi nt RH;/*****************************************************函数功能：延时1ms(3j+2)*i=(3×33+2)×10=1010(微秒)，可以认为是1毫秒***************************************************/void delay1ms(){unsign ed char i,j;for(i=0;i<4;i++)for(j=0;j<33;j++);}/*****************************************************函数功能：延时若干毫秒入口参数：n***************************************************/void delayn ms(unsign ed char n){unsign ed char i;for(i=0;i<n;i++)delay1ms();}/****************************************************************************** *以下是对蜂鸣器模块的操作程序******************************************************************************* /sbit fmq1=P3^6;/*****************************************************函数功能：蜂鸣器延时若干250u s入口参数：n***************************************************/void delay500us(){unsign ed char j;for(j=0;j<57;j++) //500us基准延时程序{;}}void beep() //产生1KHZ频率声音的函数{unsign ed int t;for(t=0;t<1000;t++){fmq1=~fmq1;delay500us();}fmq1=1;delayn ms(1000);}/****************************************************************************** *以下是对液晶模块的操作程序******************************************************************************* /sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚sbit BF=P0^7; //忙碌标志位，，将BF位定义为P0.7引脚/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。
毕业论文-基于51单片机的温湿度检测控制系统摘要本次设计是采用MSC-51系列单片机中的AT89S51和DHT11构成的低成本的温湿度的检测控制系统。
单片机AT89S51是一款低消耗、高性能的CMOS8位单片机，由于它强大的功能和低价位，因此在很多领域都是用它。
DHT11温湿度传感器是一款含有已校准数字输出的温湿度复合传感器，传感器包括一个电阻式感湿原件和一个NTC测温元件，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
设计主要包括硬件电路的设计和系统软件的设计。
硬件电路主要包括单片机、温湿度传感器、显示模块、报警器以及控制设备等5部分。
其中由DHT11温湿度传感器及1602字符型液晶模块构成系统显示模块；测温湿度控制电路由温湿度传感器和预设温度值比较报警电路组成；用户根据需要预先输入预设值，当实际测量的温湿度不符合预设的温湿度标准时，发出报警信号（蜂鸣器蜂鸣），启动相应控制。
软件部分包括了主程序、显示子程序、测温湿度子程序。
关键词：AT89S51；DHT11；温湿度传感器AbstractMicrocontroller AT89S51 is a low consumption, high performance CMOS8 bit microcontroller.Because of its powerful features and low price, so it is used in many areas.DHT11 temperature and humidity sensor is a temperature and humidity combined sensor contains a calibrated digital output, the sensor consists of a resistor in the original sense of wet and a NTC temperature measurement devices.The product has many advantage,such as excellent quality, fast response, strong anti-jamming capability . This design is fromed by the AT89S51 in MSC-51 Series and DHT11 constitute which is a low-cost temperature and humidity measurement and control system. The design includes the design of hardware circuit design and system software.The hardware has Five modules.They are a microcontroller, temperature and humidity sensors, display module, alarm and control equipment. The 1602-character LCD module constitute the system display module.The temperature and humidity control circuit by the temperature and humidity sensors and preset temperature alarm circuit.According to the need of pre-enter the default value, when the actual measurement of the temperature humidity does not conform the preset temperature and humidity standards, send the alarm signal (buzzer will beep), and start the corresponding control.The software part includes the main program, the display routines, temperature and humidity subroutine.Key words：Temperature and humidity measurement；Temperature and humidity control；AT89S51 ；DHT11前言1.1本文研究的背景及意义粮库已经被广泛的运用，是存储粮食的一个重要方式。

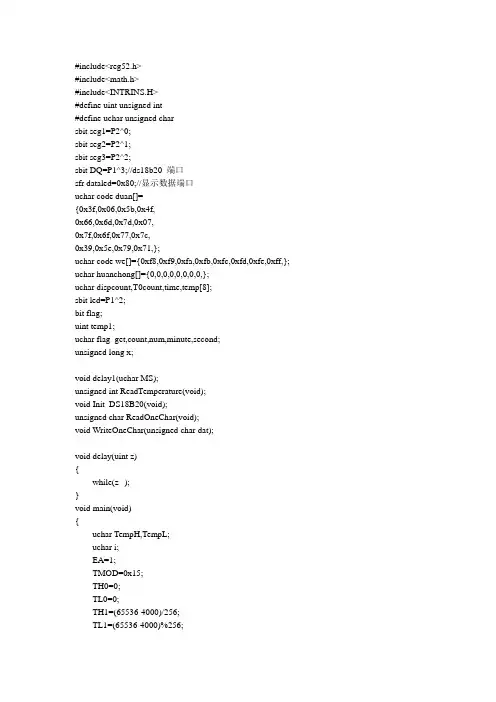

#include<reg52.h>#include<math.h>#include<INTRINS.H>#define uint unsigned int#define uchar unsigned charsbit seg1=P2^0;sbit seg2=P2^1;sbit seg3=P2^2;sbit DQ=P1^3;//ds18b20 端口sfr dataled=0x80;//显示数据端口uchar code duan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,};uchar code we[]={0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfe,0xff,}; uchar huanchong[]={0,0,0,0,0,0,0,0,};uchar dispcount,T0count,time,temp[8];sbit led=P1^2;bit flag;uint temp1;uchar flag_get,count,num,minute,second;unsigned long x;void delay1(uchar MS);unsigned int ReadTemperature(void);void Init_DS18B20(void);unsigned char ReadOneChar(void);void WriteOneChar(unsigned char dat);void delay(uint z){while(z--);}void main(void){uchar TempH,TempL;uchar i;EA=1;TMOD=0x15;TH0=0;TL0=0;TH1=(65536-4000)/256;TL1=(65536-4000)%256;TR1=1;TR0=1;ET0=1;ET1=1;//P2=0x00;count=0;while(1){P2=we[7];P0=duan[huanchong[0]];delay(250);P2=we[6];P0=duan[huanchong[1]];delay(250);P2=we[5];P0=duan[huanchong[2]];delay(250);P2=we[4];P0=duan[huanchong[3]];delay(250);P2=we[3];P0=duan[12];delay(250);P2=we[2];P0=duan[TempL];delay(250);P2=we[1];P0=duan[(TempH%100)%10]|0x80;delay(250);P2=we[0];P0=duan[(TempH%100)/10];delay(250);if(flag_get==1) //定时读取当前温度{temp1=ReadTemperature();if(temp1&0x8000){P2=we[0];P0=0x40;//负号标志temp1=~temp1; // 取反加1temp1 +=1;}elseP2=we[0];P0=0;TempH=temp1>>4;TempL=temp1&0x0F;TempL=TempL*6/10;//小数近似处理flag_get=0;}if(flag==1){flag=0;x=T0count*65536+TH0*256+TL0;for(i=0;i<4;i++){temp[i]=0;}i=0;while(x/10){temp[i]=x%10;x=x/10;i++;}temp[i]=x;for(i=0;i<4;i++){huanchong[i]=temp[i];}time=0;T0count=0;TH0=0;TL0=0;TR0=1;}}}void t0(void)interrupt 1 using 0{T0count++;}void t1(void)interrupt 3 using 0{TH1=(65536-4000)/256;TL1=(65536-4000)%256;time++;num++;if(time==250){led=~led;TR0=0;time=0;flag=1;}if (num==50){num=0;flag_get=1;//标志位有效second++;if(second>=60){second=0;minute++;}}}void Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ复位delay(8); //稍做延时DQ = 0; //单片机将DQ拉低delay(80); //精确延时大于480usDQ = 1; //拉高总线delay(10);x=DQ; //稍做延时后如果x=0则初始化成功x=1则初始化失败delay(5);}/******************************************************************/ /* 读一个字节*/ /******************************************************************/ unsigned char ReadOneChar(void){unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){DQ = 0; // 给脉冲信号dat>>=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;delay(5);}return(dat);}/******************************************************************/ /* 写一个字节*/ /******************************************************************/ void WriteOneChar(unsigned char dat){unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;delay(5);DQ = 1;dat>>=1;}delay(5);}/******************************************************************//* 读取温度*//******************************************************************/ unsigned int ReadTemperature(void){unsigned char a=0;unsigned int b=0;unsigned int t=0;Init_DS18B20();WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换delay(200);Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器）前两个就是温度a=ReadOneChar(); //低位b=ReadOneChar(); //高位b<<=8;t=a+b;return(t);}。
基于51单片机的DHT11温湿度监测+液晶LCD1602显示程序源代码/***************DHT11温湿度监测+液晶LCD1602显示程序源代码******************单片机型号：STC15W4K56S4，内部晶振：22.1184M。
功能：DHT11温湿度监测+液晶LCD1602显示。
操作说明：通过温湿度传感器DHT11监测温湿度数值，并将温湿度数值显示在液晶LCD1602上。
**************************************************************************/#include "stc15.h" //包含头文件stc15.h#include <intrins.h> //包含头文件intrins.h#define Busy 0x80 //LCD忙sbit LCD_D0 = P0^0; //LCD_D0对应P0.0sbit LCD_D1 = P0^1; //LCD_D1对应P0.1sbit LCD_D2 = P0^2; //LCD_D2对应P0.2sbit LCD_D3 = P0^3; //LCD_D3对应P0.3sbit LCD_D4 = P0^4; //LCD_D4对应P0.4sbit LCD_D5 = P0^5; //LCD_D5对应P0.5sbit LCD_D6 = P0^6; //LCD_D6对应P0.6sbit LCD_D7 = P0^7; //LCD_D7对应P0.7sbit LCD_RS = P1^0; //LCD_RS对应P1.0sbit LCD_RW = P1^1; //LCD_RW对应P1.1sbit LCD_EN = P3^4; //LCD_EN对应P3.4sbit DHT11_PIN = P4^0; //DHT11管脚对应P4.0void delay(unsigned int t); //delay延时函数void delay_us(unsigned int t); //delay_us延时函数void delay_ms(unsigned int t); //delay_ms延时函数void Delay5Ms(void); //5Ms延时函数void GPIO_1602_Configuration(void); //LCD1602液晶IO口初始化void WriteDataLCD(unsigned char WDLCD); //LCD写数据函数void WriteCommandLCD(unsigned char WCLCD,BuysC); //LCD写命令函数unsigned char ReadDataLCD(void); //LCD读数据函数unsigned char ReadStatusLCD(void); //LCD读状态函数void LCDInit(void); //LCD初始化void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);//LCD显示一个字符void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData); //LCD显示一个字符串void DHT11_Init(void); //初始化DHT11void DHT11_Delay(unsigned int j); //延时函数，用于DHT11 void DHT11_Delay_10us(void); //延时函数，用于DHT11 void COM(void);void RH(unsigned char *temp,unsigned char *humi);void DHT11_Display(void);unsigned char code welcome[] = {"DHT 11"}; //LCD显示内容DHT 11 unsigned char code Dht11[] = {"T: H: "}; //LCD显示内容T: H: unsigned char code Space[] = {" "};//LCD显示内容空白unsigned char U8FLAG,k;unsigned char U8count,U8temp;unsigned char U8T_data_H_temp,U8T_data_L_temp;unsigned char U8RH_data_H_temp,U8RH_data_L_temp;unsigned char U8checkdata_temp;unsigned char U8comdata;unsigned char temperature;unsigned char humidity;unsigned char disbuff_T[4]={0,0,0,0};unsigned char disbuff_H[4]={0,0,0,0};void delay(unsigned int t) //delay延时函数{while(t--);}void delay_us(unsigned int t) //delay_us延时函数{unsigned char i;while(t--){i = 3;while(i--) delay(1);}}void delay_ms(unsigned int t) //delay_ms延时函数{while(t--){delay_us(t);}}void Delay5Ms(void) //5ms延时函数{unsigned int TempCyc = 3552;while(TempCyc--);}void GPIO_1602_Configuration(void) //LCD1602液晶IO口初始化{P0M1 = P3M1&0x00;P0M0 = P3M0&0x00;P1M1 = P3M1&0xfc;P1M0 = P3M0&0xfc;P3M1 = P4M1&0xef;P3M0 = P4M0&0xef;}unsigned char ReadStatusLCD(void) //测试LCD忙碌状态{LCD_D7 = 1; //LCD的D7置1LCD_RS = 0; //LCD管脚RS设置成低电平LCD_RW = 1; //LCD管脚RW设置成高电平LCD_EN = 0; //LCD管脚E设置成低电平LCD_EN = 0; //LCD管脚E设置成低电平LCD_EN = 1; //LCD管脚E设置成高电平while(LCD_D7); //检测忙信号return(Busy); //表示当前忙}void WriteCommandLCD(unsigned char WCLCD,BuysC) //BuysC为0时忽略忙检测{if(BuysC) ReadStatusLCD(); //根据需要检测忙LCD_EN = 0; //LCD管脚E设置成低电平_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_RS = 0; //LCD管脚RS设置成低电平LCD_RW = 0; //LCD管脚RW设置成低电平_nop_(); //空操作，延时_nop_(); //空操作，延时P0 = WCLCD; //将数据送入P0口，即写入指令或地址 _nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 1; //E置高电平_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 0;//当E由高电平跳变成低电平时，液晶模块开始执行命令}void WriteDataLCD(unsigned char WDLCD) //LCD写数据函数{ReadStatusLCD(); //读取LCD状态LCD_EN = 0; //LCD管脚E设置成低电平_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_RS = 1; //LCD管脚RS设置成高电平LCD_RW = 0; //LCD管脚RW设置成低电平P0 = WDLCD; //将数据送入P0口_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 1; //E置高电平_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时_nop_(); //空操作，延时LCD_EN = 0;//当E由高电平跳变成低电平时，液晶模块开始执行命令}void LCDInit(void) //LCD初始化{WriteCommandLCD(0x38,0); //三次显示模式设置，不检测忙信号Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);WriteCommandLCD(0x08,1); //关闭显示WriteCommandLCD(0x01,1); //显示清屏WriteCommandLCD(0x06,1); //显示光标移动设置WriteCommandLCD(0x0C,1); //显示开及光标设置}void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData){Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1if (Y) X |= 0x40; //当要显示第二行时地址码+0x40;X |= 0x80; //算出指令码WriteCommandLCD(X,0); //这里不检测忙信号，发送地址码WriteDataLCD(DData); //发送数据}void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1while (DData[ListLength]>=0x20) //若到达字串尾则退出{if (X <= 0xF) //X坐标应小于0xF{DisplayOneChar(X, Y, DData[ListLength]);//显示单个字符ListLength++;X++;}}}void DHT11_Init(void) //初始化DHT11 {P4M1 = P4M1&0xfe;P4M0 = P4M0&0xfe;}void DHT11_Delay(unsigned int j){unsigned char i;for(;j>0;j--){for(i=0;i<250;i++);}}void DHT11_Delay_10us(void){unsigned char i;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;}void COM(void){unsigned char i;for(i=0;i<8;i++){U8FLAG=2;while((!DHT11_PIN)&&U8FLAG++);DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();U8temp=0;if(DHT11_PIN)U8temp=1;U8FLAG=2;while((DHT11_PIN)&&U8FLAG++); //超时则跳出for循环if(U8FLAG==1)break;//判断数据位是0还是1,如果高电平高过预定0高电平值则数据位为 1U8comdata<<=1;U8comdata|=U8temp;}}void RH(unsigned char *temp,unsigned char *humi){DHT11_PIN = 0;DHT11_Delay(180);DHT11_PIN = 1; //总线由上拉电阻拉高主机延时20us DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us(); //主机设为输入判断从机响应信号DHT11_PIN = 1;//判断从机是否有低电平响应信号如不响应则跳出，响应则向下运行if(!DHT11_PIN){U8FLAG=2;//判断从机是否发出 80us 的低电平响应信号是否结束while((!DHT11_PIN)&&U8FLAG++);U8FLAG=2;//判断从机是否发出 80us 的高电平，如发出则进入数据接收状态while((DHT11_PIN)&&U8FLAG++); //数据接收状态COM();U8RH_data_H_temp=U8comdata;COM();U8RH_data_L_temp=U8comdata;COM();U8T_data_H_temp=U8comdata;COM();U8T_data_L_temp=U8comdata;COM();U8checkdata_temp=U8comdata;DHT11_PIN=1; //数据校验U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp); if(U8temp==U8checkdata_temp){*temp = U8T_data_H_temp;*humi = U8RH_data_H_temp;}}}void DHT11_Display(void){RH(&temperature,&humidity);disbuff_T[2]=temperature/100+0x30;disbuff_T[1]=temperature/10%10+0x30;disbuff_T[0]=temperature%10+0x30;disbuff_H[2]=humidity/100+0x30;disbuff_H[1]=humidity/10%10+0x30;disbuff_H[0]=humidity%10+0x30;DisplayOneChar(2,1,disbuff_T[2]);delay_ms(10); //延时DisplayOneChar(3,1,disbuff_T[1]);delay_ms(10); //延时DisplayOneChar(4,1,disbuff_T[0]);delay_ms(10); //延时DisplayOneChar(8,1,disbuff_H[2]);delay_ms(10); //延时DisplayOneChar(9,1,disbuff_H[1]);delay_ms(10); //延时DisplayOneChar(10,1,disbuff_H[0]);delay_ms(10); //延时}void main(void){GPIO_1602_Configuration(); //LCD1602液晶IO口初始化delay_ms(10); //延时LCDInit(); //LCD1602初始化delay_ms(10); //延时DHT11_Init(); //初始化DHT11DisplayListChar(5,0,welcome); //LCD1602显示Hello My Friends delay_ms(10); //延时while(1){DisplayListChar(0,1,Space); //LCD1602显示P: K1delay_ms(10); //延时DisplayListChar(0,1,Dht11); //LCD1602显示delay_ms(10); //延时DHT11_Display();delay_ms(200); //延时}}程序源代码是编译通过的DHT11温湿度监测模块接口电路图该程序的实际运行效果。
摘要本次设计是采用MSC-51系列单片机中的AT89S51和DHT11构成的低成本的温湿度的检测控制系统。
单片机AT89S51是一款低消耗、高性能的CMOS8位单片机，由于它强大的功能和低价位，因此在很多领域都是用它。
DHT11温湿度传感器是一款含有已校准数字输出的温湿度复合传感器，传感器包括一个电阻式感湿原件和一个NTC测温元件，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
设计主要包括硬件电路的设计和系统软件的设计。
硬件电路主要包括单片机、温湿度传感器、显示模块、报警器以及控制设备等5部分。
其中由DHT11温湿度传感器及1602字符型液晶模块构成系统显示模块；测温湿度控制电路由温湿度传感器和预设温度值比较报警电路组成；用户根据需要预先输入预设值，当实际测量的温湿度不符合预设的温湿度标准时，发出报警信号（蜂鸣器蜂鸣），启动相应控制。
软件部分包括了主程序、显示子程序、测温湿度子程序。
关键词：AT89S51；DHT11；温湿度传感器AbstractMicrocontroller AT89S51 is a low consumption, high performance CMOS8 bit microcontroller.Because of its powerful features and low price, so it is used in many areas.DHT11 temperature and humidity sensor is a temperature and humidity combined sensor contains a calibrated digital output, the sensor consists of a resistor in the original sense of wet and a NTC temperature measurement devices.The product has many advantage,such as excellent quality, fast response, strong anti-jamming capability . This design is fromed by the AT89S51 in MSC-51 Series and DHT11 constitute which is a low-cost temperature and humidity measurement and control system. The design includes the design of hardware circuit design and system software.The hardware has Five modules.They are a microcontroller, temperature and humidity sensors, display module, alarm and control equipment. The 1602-character LCD module constitute the system display module.The temperature and humidity control circuit by the temperature and humidity sensors and preset temperature alarm circuit.According to the need of pre-enter the default value, when the actual measurement of the temperature humidity does not conform the preset temperature and humidity standards, send the alarm signal (buzzer will beep), and start the corresponding control.The software part includes the main program, the display routines, temperature and humidity subroutine.Key words：Temperature and humidity measurement；Temperature and humidity control；AT89S51 ；DHT11目录前言 (1)1.1本文研究的背景及意义 (1)1.2研究现状 (1)1.3本文研究的主要内容 (1)第2章设计任务分析及方案论证 (4)2.1设计过程及其工艺要求设计 (4)2.2设计总体方案及其论证 (4)2.3器件选定 (5)2.4AT89S51单片机 (11)2.5中断系统 (15)2.6复位电路 (16)2.7时钟电路 (17)2.8显示部分 (18)2.9本章小结 (26)第3章硬件设计 (27)3.1主控制电路和测温时控制电路 (27)3.2主要模块的电路 (28)3.3硬件实施控制 (33)3.4设备运行 (35)3.5控制设备： (36)3.6本章小结 (38)第4章软件设计 (39)4.1系统流程图 (39)4.2按键流程图 (41)4.3P ROTUES运行结果 (42)4.4本章小结 (43)结论 (44)参考文献 (45)附录 (47)前言1.1本文研究的背景及意义粮库已经被广泛的运用，是存储粮食的一个重要方式。
基于51单片机的仓库温湿度监测系统的设计选题背景防潮、防霉、防腐、防爆是仓库日常工作的重要内容，是衡量仓库管理质量的重要指标。
它直接影响到储备物资的使用寿命和工作可靠性。
为保证日常工作的顺利进行，首要任务是加强仓库内温度与湿度的监测工作。
但传统的方法是用与湿度表、毛发湿度表、双金属式测量计和湿度试纸等测试器材，通过人工进行检测，对不符合温度和湿度要求的库房进行通风、去湿和降温等工作。
这种人工测试方法费时费力、效率低，且测试的温度及湿度误差大，随机性大。
因此我们需要一种造价低廉、使用方便且测量准确的温湿度测量仪。
系统总体设计本设计是基于单片机对数字信号的高敏感和可控性、温湿度传感器可以产生模拟信号，和A/D模拟数字转换芯片的性能，设计以8031基本系统为核心的一套检测系统，其中包括A/D转换、单片机、复位电路、温度检测、湿度检测、键盘及显示、报警电路、系统软件等部分的设计。
系统总体框图系统由信号采集、信号分析和信号处理三个部分组成的。
1、信号采集：由AD590、HS1100及多路开关CD4051组成；2、信号分析：由A/D转换器MC14433、单片机8031基本系统组成；3、信号处理：由串行口LED显示器和报警系统等组成。
温度传感器AD590是电流型温度传感器，通过对电流的测量可得到所需要的温度值。
根据特性分挡，AD590的后缀以I，J，K，L，M表示。
AD590L，AD590M 一般用于精密温度测量电路，其电路外形如下图所示，它采用金属壳3脚封装，其中1脚为电源正端V＋；2脚为电流输出端I0；3脚为管壳，一般不用。
AD590外形1、流过器件的电流（μA）等于器件所处环境的热力学温度（开尔文）度数，即：IT/T=1μA /K。
式中：IT—流过器件（AD590）的电流，单位μA。
T—热力学温度，单位K。
2、AD590的测温范围-55℃- +150℃。
3、AD590的电源电压范围为4V-30V。
电流IT变化1μA，相当于温度变化1K。
基于51单片机SHT11温湿度传感器检测程序(含电路图)下面是原理图：下面是SHT11与MCU连接的典型电路：下面是源代码：#include <reg52.h>#include <intrins.h>/******************************************************** 宏定义********************************************************/ #define uint unsigned int#define uchar unsigned char#define noACK 0#define ACK 1#define STATUS_REG_W 0x06#define STATUS_REG_R 0x07#define MEASURE_TEMP 0x03#define MEASURE_HUMI 0x05#define RESET 0x1eenum {TEMP,HUMI};typedef union //定义共用同类型{unsigned int i;float f;} value;/******************************************************** 位定义********************************************************/ sbit lcdrs=P2^0;sbit lcdrw=P2^1;sbit lcden=P2^2;sbit SCK = P1^0;sbit DATA = P1^1;/******************************************************** 变量定义********************************************************/ uchar table2[]="SHT11 温湿度检测";uchar table3[]="温度为：℃";uchar table4[]="湿度为：";uchar table5[]=".";uchar wendu[6];uchar shidu[6];/******************************************************** 1ms延时函数void delay(int z){int x,y;for(x=z;x>0;x--)for(y=125;y>0;y--);}/******************************************************** 50us延时函数********************************************************/ void delay_50us(uint t){uint j;for(;t>0;t--)for(j=19;j>0;j--);}/******************************************************** 50ms延时函数********************************************************/ void delay_50ms(uint t){uint j;for(;t>0;t--)for(j=6245;j>0;j--);}/******************************************************** 12864液晶写指令********************************************************/ void write_12864com(uchar ){lcdrs=0;delay_50us(1);P0=;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶写数据void write_dat(uchar dat){lcdrs=1;lcdrw=0;delay_50us(1);P0=dat;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶初始化********************************************************/ void init12864lcd(void){delay_50ms(2);write_12864com(0x30);delay_50us(4);write_12864com(0x30);delay_50us(4);write_12864com(0x0f);delay_50us(4);write_12864com(0x01);delay_50us(240);write_12864com(0x06);delay_50us(10);write_12864com(0x0c);delay_50us(10);}/******************************************************** 12864液晶显示函数********************************************************/ void display1(void){uchar i;write_12864com(0x80);for(i=0;i<18;i++){write_dat(table2[i]);delay_50us(1);}/******************************************************** 12864液晶显示函数********************************************************/ void display2(void){uchar i;write_12864com(0x90);for(i=0;i<18;i++){write_dat(table3[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display3(void){uchar i;write_12864com(0x88);for(i=0;i<8;i++){write_dat(table4[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void displaywendu(void){uchar i;write_12864com(0x94);for(i=0;i<3;i++){write_dat(wendu[i]);delay_50us(1);}for(i=0;i<1;i++)write_dat(table5[i]);delay_50us(1);}for(i=4;i<5;i++){write_dat(wendu[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void displayshidu(void){uchar i;write_12864com(0x8C);for(i=0;i<3;i++){write_dat(shidu[i]);delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]);delay_50us(1);}for(i=4;i<5;i++){write_dat(shidu[i]);delay_50us(1);}}/******************************************************** SHT11写字节程序********************************************************/ char s_write_byte(unsigned char value){unsigned char i,error=0;for (i=0x80;i>0;i>>=1) //高位为1，循环右移{if (i&value) DATA=1; //和要发送的数相与，结果为发送的位 else DATA=0;SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;}DATA=1; //释放数据线SCK=1;error=DATA; //检查应答信号，确认通讯正常_nop_();_nop_();_nop_();SCK=0;DATA=1;return error; //error=1 通讯错误}/******************************************************** SHT11读字节程序********************************************************/ char s_read_byte(unsigned char ack){unsigned char i,val=0;DATA=1; //释放数据线for(i=0x80;i>0;i>>=1) //高位为1，循环右移{SCK=1;if(DATA) val=(val|i); //读一位数据线的值SCK=0;}DATA=!ack; //如果是校验，读取完后结束通讯 ； SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;_nop_();_nop_();_nop_();DATA=1; //释放数据线return val;}/******************************************************** SHT11启动传输********************************************************/ void s_transstart(void){DATA=1; SCK=0; //准备_nop_();SCK=1;_nop_();DATA=0;_nop_();SCK=0;_nop_();_nop_();_nop_();SCK=1;_nop_();DATA=1;_nop_();SCK=0;}/********************************************************SHT11连接复位********************************************************/void s_connectionreset(void){unsigned char i;DATA=1; SCK=0; //准备for(i=0;i<9;i++) //DATA保持高，SCK时钟触发9次，发送启动传输，通迅即复位{SCK=1;SCK=0;}s_transstart(); //启动传输}/********************************************************SHT11温湿度检测********************************************************/char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned charmode){unsigned error=0;unsigned int i;s_transstart(); //启动传输switch(mode) //选择发送命令{case TEMP : error+=s_write_byte(MEASURE_TEMP); break; //测量温度case HUMI : error+=s_write_byte(MEASURE_HUMI); break; //测量湿度default : break;}for (i=0;i<65535;i++) if(DATA==0) break; //等待测量结束if(DATA) error+=1; // 如果长时间数据线没有拉低，说明测量错误*(p_value) =s_read_byte(ACK); //读第一个字节，高字节 (MSB)*(p_value+1)=s_read_byte(ACK); //读第二个字节，低字节 (LSB)*p_checksum =s_read_byte(noACK); //read CRC校验码return error; // error=1 通讯错误}/********************************************************SHT11温湿度值标度变换及温度补偿********************************************************/void calc_sth10(float *p_humidity ,float *p_temperature){const float C1=-4.0; // 12位湿度精度修正公式const float C2=+0.0405; // 12位湿度精度修正公式const float C3=-0.0000028; // 12位湿度精度修正公式const float T1=+0.01; // 14位温度精度 5V条件修正公式const float T2=+0.00008; // 14位温度精度 5V条件修正公式float rh=*p_humidity; // rh: 12位湿度float t=*p_temperature; // t: 14位温度float rh_lin; // rh_lin: 湿度 linear值float rh_true; // rh_true: 湿度 ture值float t_C; // t_C : 温度℃t_C=t*0.01 - 40; //补偿温度rh_lin=C3*rh*rh + C2*rh + C1; //相对湿度非线性补偿rh_true=(t_C-25)*(T1+T2*rh)+rh_lin; //相对湿度对于温度依赖性补偿if(rh_true>100)rh_true=100; //湿度最大修正if(rh_true<0.1)rh_true=0.1; //湿度最小修正*p_temperature=t_C; //返回温度结果*p_humidity=rh_true; //返回湿度结果}/********************************************************主函数********************************************************/void main(void){unsigned int temp,humi;value humi_val,temp_val; //定义两个共同体，一个用于湿度，一个用于温度 unsigned char error; //用于检验是否出现错误unsigned char checksum; //CRCinit12864lcd();display1();display2();display3();s_connectionreset(); //启动连接复位while(1){error=0; //初始化error=0，即没有错误error+=s_measure((unsigned char*)&temp_val.i,&checksum,TEMP); //温度测量error+=s_measure((unsigned char*)&humi_val.i,&checksum,HUMI); //湿度测量if(error!=0) s_connectionreset(); ////如果发生错误，系统复位else{humi_val.f=(float)humi_val.i; //转换为浮点数temp_val.f=(float)temp_val.i; //转换为浮点数calc_sth10(&humi_val.f,&temp_val.f); //修正相对湿度及温度temp=temp_val.f*10;humi=humi_val.f*10;wendu[0]=temp/1000+'0'; //温度百位wendu[1]=temp%1000/100+'0'; //温度十位wendu[2]=temp%100/10+'0'; //温度个位wendu[3]=0x2E; //小数点wendu[4]=temp%10+'0'; //温度小数点后第一位displaywendu();shidu[0]=humi/1000+'0'; //湿度百位shidu[1]=humi%1000/100+'0'; //湿度十位shidu[2]=humi%100/10+'0'; //湿度个位shidu[3]=0x2E; //小数点shidu[4]=humi%10+'0'; //湿度小数点后第一位displayshidu();}delay(800); //等待足够长的时间，以现行下一次转换}}相关手册资料及源码下载地址：基于51单片机SHT11温湿度传感器检测程序相关资料。
