第三节 “伏安法”测电阻
学习目标
1. 通过科学探究的全过程，学会用伏安法测量电阻. 2. 通过实验探究，巩固和加深对欧姆定律的理解. 3. 进一步掌握电压表、电流表的使用方法及规则. 4. 通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用.
新课引入
小华在实验室发现一个阻值模糊的定值电阻，他想把这个电阻的阻 值补上，有什么方法可以帮他吗？
电压)，此时小灯泡正常发光，读取对应电流表的示数，利用 R=
U I
即可求出小灯泡正常发光时的电阻.
课堂小结
实验名称 实验原理
测量定值电阻的阻值
测量小灯泡的电阻
_____R___UI___
电路图及实物图
滑动变阻器 (1)保护电路；
的作用
(2)改变定值电阻两端的电压
(1)保护电路； (2)_改__变__小__灯__泡__两__端__的__电__压__
➢ 滑动变阻器接入电路的阻值最大 ➢ 电流表与L串联，电压表与L并联
(3)正确连接电路，闭合开关，发现小灯泡不亮，但电流表有示数，接下来
应进行的操作是__C__(填字母).A. 更换小灯泡B. 检查电路是否断路C. 移动 滑动变阻器滑片，观察小灯原泡因：是①否电发路光中电流太小；
②电路中发生短路
(4)多次移动滑动变阻器的滑片，记下电流表和电压表的示数如下表所示，
思考
1. 表格中为什么没有设置“求平均值”一栏呢？
小灯泡的电阻与温度有关，不是定值，求平均值没有意义.
2. 你能总结出灯泡电阻变化规律吗？
灯丝的电阻与温度有关，电压越大，温度越高，电阻越大；
所以我们一般只要知道小灯泡正常发光时的电阻即可.
拓展 如何测量小灯泡正常发光时的电阻呢？

若当时使用的是该表的0-0.6A量程，那么电流表度 数又为多少？最小格0.02V ,不估读,为0.25V或0.50V
1
2
1
2
0
5
10
30
0.2 0.4
V
A
0
15
0
0.6
电学实验----仪器读数----安培表
电学实验----仪器读数----电压表
电学实验----仪器读数----电阻箱

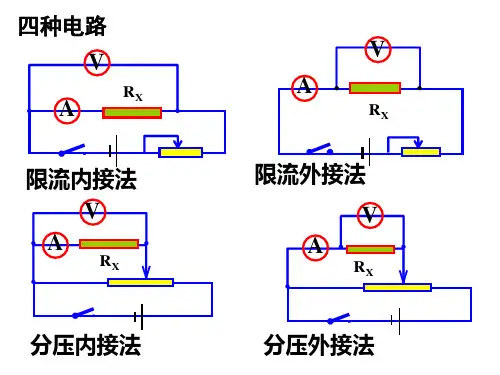

四种电路 V
RX
A
限流内接法 V
A
RX
分压内接法
V
A· · RX
限流外接法 V
A
RX
分压外接法
实物图的连接
