硅锰合金的牌号和化学成分

【本章学习要点】本章学习炼钢金属原料的种类及对铁水、废钢、铁合金的要求，常用的铁合金的作用，非金属料的种类、作用及其要求。

原材料的质量和供应条件直接影响炼钢的技术经济指标。

保证原材料的质量，既指保证原材料化学成分和物理性质满足技术要求，还指原材料化学成分和物理性质保持稳定，这是达到优质、高产、低耗的前提条件。

炼钢原材料可分为金属料和非金属料两大类。

第一节金属料炼钢用的金属料主要有铁水、废钢、生铁、原料纯铁、海绵铁、中间合金材料和铁合金。

一、铁水铁水是转炉炼钢最主要的金属料，一般占转炉金属料70％以上。

铁水的成分、温度是否适当和稳定，对简化、稳定转炉操作，保证冶炼顺行以及获得良好的技术经济指标都十分重要。

转炉炼钢对铁水有如下要求：1)温度：温度是铁水带入炉内物理热多少的标志，是转炉炼钢热量的重要来源之一。

铁水温度过低，将造成炉内热量不足，影响熔池升温和元素的氧化过程，不利于化渣和去除杂质，还容易导致喷溅。

一般要求入炉铁水温度不低于l250℃，而且要稳定。

2) 硅：铁水中硅的氧化能放出大量的热量，生成的Si02是渣中主要的酸性成分，是影响熔渣碱度和石灰消耗量的关键因素。

铁水含硅高，则转炉可以多加废钢、矿石，提高钢水收得率，但铁水含硅量过高，会因石灰消耗量的增大而使渣量过大，易产生喷溅并加剧对炉衬的侵蚀，影响石灰熔化，从而影响脱磷、脱硫。

如果铁水含硅量过低，则不易成渣，对脱磷、脱硫也不利。

因此，要求铁水含硅质量分数在0.2％～0.6％。

3)锰：锰是钢中有益元素，对化渣、脱硫以及提高炉龄都是有益的。

但冶炼高锰生铁将使高炉焦比升高，为了节约锰矿资源和降低炼铁焦比，一般采用低锰铁水，锰质量分数为0.2％～0.4％。

4)磷：磷是一个强发热元素。

一般讲磷是有害元素，但高炉冶炼中无法去除磷。

因此，只能要求进入转炉的铁水含磷量尽量稳定，且铁水含磷越低越好。

5)硫：硫也是有害元素。

炼钢过程虽然可以去硫，但会降低炉子生产率，增加原材料消耗。

锰硅合金生产工艺一、技术要求执行GB/T4008－96标准，其化学成份见表一。

表一：锰硅合金牌号及化学成分通常生产FeMn68Si18的牌号，根据用户需求生产其它牌号的锰硅合金和含P ＜0.1%的低磷硅锰，S<0.03%的低硫硅锰，合金表面和断面均不得带有非金属杂质。

二、冶炼原理以焦炭作还原剂，在高温电热状态下(1500。

C以上)还原矿石中的氧化锰、二氧化硅、氧化铁并按一定比例形成锰硅合金。

最终反应方程式为MnxOy+yC=xMn+yCO↑ SiO2+2C=Si+2CO↑ FexOy+yC=xFe+yCO↑冶炼中还带入一部分其它有害元素，如磷、碳、硫等，应在原料中加以控制。

冶炼中还存在未还原物质，如氧化锰、二氧化硅等，要加入石灰石或白云石与此反应形成炉渣。

炉渣碱度应控制在0.6~0.8之间。

三、入炉原料技术要求冶炼锰硅合金的原料有：锰矿石、富锰渣、硅石、熔剂(白云石或石灰)，入炉原料技术要求如下：1、锰矿石1.1 Mn＞30%，Mn/Fe 6～8，P/Mn＜0.002。

1.2 粒度5～80mm，水份≤6% (巴西矿、加蓬矿除外)。

2、焦炭2.1 冶金焦：固定炭≥80%，灰份≤10%，粒度5~20mm。

2.2 煤气焦：固定炭≥80%，灰份≤10%，粒度5~20mm。

2.3 硅石：SiO2≥97%，Al2O3≤1.5%，P2O5≤0.02%，粒度10~40mm。

2.4 熔剂(白云石)：CaO+MgO≥50%，粒度5~40mm。

四、配料1、配料准备1.1 收料人同应将当天的进料情况向工艺人员通报，并按工艺人员要求进行原料准备。

1.2 需破碎加工的原料按上述技术要求加工后送入指定料位，并通知配料人员。

2、配料计算(见附录)3、配料操作3.1 原料配比由车间工艺负责人决定。

3.2 配料前必须弄清原料的配比数量、存放仓位、每批料0。

75吨锰矿石为基础，按配比准确称量，并作好记录，各种料的配料误差不超过2kg。

31500KV A硅锰炉生产工艺操作规程1.总则1.1产品1.1.1名称、符号硅锰合金：M nSi1.1.2.用途：主要用于做炼钢脱氧剂和合金的和添加剂，生产中低碳硅铁的原料。

1.1.3产品质量标准：注：①硅锰合金以块状或粒状交货，其粒度范围及允许偏差符合下表规定。

②硅锰合金呈块状交货，每块不得超过20Kg,粒度小于20mm的数量不超过总量的8%.③硅锰合金的内部及表面不得带有明显非金属杂物。

1.2主要原材料标准：1.2.1.锰矿石：1.2.1.1.粒度：10-80,小于10 mm粉矿不大于10%。

1.2.1.2.堆放：硅矿进厂后按不同种类、不同品位分别堆放，不得混杂，更不得混入泥土等其它有害杂物。

1.2.2.焦炭：冶金焦，固定碳不小于80%，粒度10-28mm,小于10 mm的不大于10%。

1.2.3.硅石：Sio2≥98%/Ae2o3≤0.5%/Cao≤0.20%/P2O5≤0.02%、粒度20-40mm,小于20mm不大于10%，大于40mm不大于8%，不得带入泥土和杂物。

1.2.4.白云石：Cao≥30%Mgo≥19%Sio2≤3.5%粒度20-40mm.1.2.5.其它：凡进厂的各种原料，入炉前必须有化验结果。

1.3生产工艺流程图：硅石锰矿焦炭白云石硅石萤石↓破碎↓筛分↓料仓↓配料↓冶炼↓渣厂→炉渣→铁水包→扒渣浇注→分析→脱模→入库1.4主要冶金原理及化学反应方程式：1.4.10锰的高价氧化物受热分解或被CO还原：2Mno=Mn2o3+o2 570℃3Mn2o3=2Mn3o4+o2 900℃Mn3o4+CO=3Mno+CO21.4.2.Mno、Feo 、p2o5、Sio2、被碳还原：Mno+C=Mn+CO↑ 1420℃Mno+4/3C=1/3Mn3C+CO↑ 1220℃FeO+C=Fe+CO↑Sio2+2C=Si+2CO↑ MnSi14 1475℃MnSi17 1490℃P2O5+5C=2p+5CO↑1.4.3炉内总反应式及高硅排碳：.MnSiO3+3C=MnSi+3CO↑3MnSiO3+4C=Mn3C+3SiO2+3CO↑SiO2+2C=Si+2CO↑Mn3C+3Si=3MnSi+C2.工艺技术操作规程：2.1.原料工序技术操作规程：2.1.1.生产前准备工作：①各种原材料加工成合格的料，并加到贮料仓中。

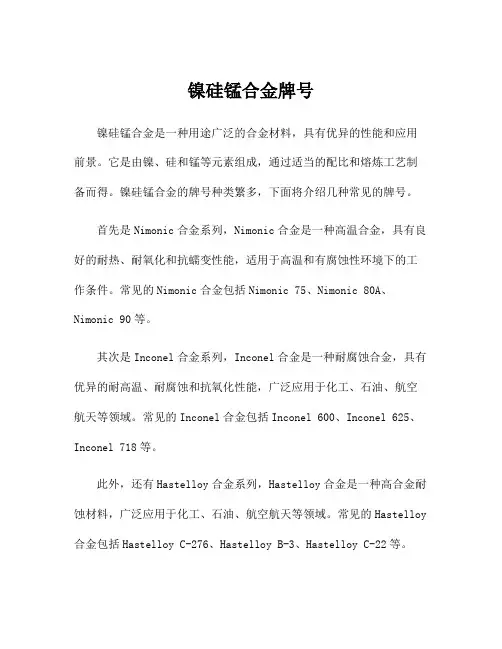

镍硅锰合金牌号镍硅锰合金是一种用途广泛的合金材料，具有优异的性能和应用前景。

它是由镍、硅和锰等元素组成，通过适当的配比和熔炼工艺制备而得。

镍硅锰合金的牌号种类繁多，下面将介绍几种常见的牌号。

首先是Nimonic合金系列，Nimonic合金是一种高温合金，具有良好的耐热、耐氧化和抗蠕变性能，适用于高温和有腐蚀性环境下的工作条件。

常见的Nimonic合金包括Nimonic 75、Nimonic 80A、Nimonic 90等。

其次是Inconel合金系列，Inconel合金是一种耐腐蚀合金，具有优异的耐高温、耐腐蚀和抗氧化性能，广泛应用于化工、石油、航空航天等领域。

常见的Inconel合金包括Inconel 600、Inconel 625、Inconel 718等。

此外，还有Hastelloy合金系列，Hastelloy合金是一种高合金耐蚀材料，广泛应用于化工、石油、航空航天等领域。

常见的Hastelloy 合金包括Hastelloy C-276、Hastelloy B-3、Hastelloy C-22等。

另外，还有Haynes合金系列，Haynes合金是一种具有高温、抗腐蚀性能的合金材料，广泛应用于航空航天、石油、化工等领域。

常见的Haynes合金包括Haynes 25、Haynes 230、Haynes 188等。

此外，还有一些其他牌号的镍硅锰合金，如Carpenter 20、Monel R-405、RA333等。

每种牌号的合金都具有不同的组成和性能特点，可根据具体使用条件和要求进行选择。

镍硅锰合金具有许多优异的性能。

首先，它具有良好的耐腐蚀性能，可以在酸性、碱性和盐溶液中长期稳定地工作，不易生锈和腐蚀。

其次，它具有优异的耐高温性能，可以在高温下长期稳定地工作，不易变形和熔化。

此外，镍硅锰合金还具有良好的机械性能，具有较高的强度和韧性，可以承受较大的载荷和应力。

镍硅锰合金具有广泛的应用前景。

在航空航天领域，它可以用于制造高温发动机、涡轮叶片、喷嘴等零部件。

硅铝锰铁合金牌号
有许多不同的硅铝锰铁合金牌号，这些牌号通常以其化学成分和性能特点命名。

以下是一些常见的硅铝锰铁合金牌号：
1. FeSiAlMn（硅铝锰铁）：这是最常见的硅铝锰铁合金牌号，其含有硅（Si）、铝（Al）、锰（Mn）和铁（Fe）。

它可以用于钢铁制造、冶金、铸造等领域。

2. FeSiAlMnCa（硅铝锰铁钙）：这是在硅铝锰铁中添加了钙（Ca）的合金。

钙的加入可以降低合金的熔点和粘度，提高流动性，适用于脱氧剂和合金添加剂。

3. FeSiMn（硅锰铁）：这是一种只含有硅和锰的合金，常用于钢铁生产中作为脱氧剂和合金添加剂。

它具有良好的抗氧化性和脱氧效果。

4. FeSiAl（硅铝铁）：这是一种硅和铝的合金，通常用作脱氧剂和合金添加剂。

它能够有效地去除钢中的氧气，并提高钢的韧性和强度。

需要注意的是，不同厂家和地区可能会使用不同的牌号命名方式，上述仅为常见的几个例子。

在具体应用中，最好参考相应的标准和规范以获取准确的合金牌号信息。

硅锰合金用途1. 硅锰合金的基本概念硅锰合金是一种用于钢铁生产的合金材料，其主要成分为锰和硅。

硅锰合金的锰含量达到65％以上，硅含量在15％-20％之间，其余成分包括碳、磷、硫、铁等元素。

硅锰合金具有抗氧化、耐磨、耐高温、硬度高、延展性强等优点，广泛应用于钢铁、铸造、化工等领域。

2. 硅锰合金的制备方法硅锰合金的制备方法主要有两种：电炉法和炉外法。

其中，电炉法是最常用的一种方法。

电炉法将锰矿、石英、木炭等原材料混合后，放入电炉内加热熔融，然后加入硅、石墨等原材料，合金冷却后即可得到硅锰合金。

炉外法则是直接将硅铁和重晶石等原材料放入高炉冶炼时，从冶炼过程中收集而得。

3. 硅锰合金的应用领域硅锰合金被广泛应用于钢铁生产行业中。

在冶金行业中，硅锰合金的主要用途是作为脱氧、剂、合金添加剂等，用于调节钢铁中的成分比例和性质以提高钢质的品质，同时可增强钢的抗腐蚀和机械性能。

此外，硅锰合金还广泛用于镁铝合金、铁合金等制造行业作为添加剂和催化剂等。

在钢铁生产的过程中，硅锰合金还可以用于增加钢的硬度和塑性、防锈、防腐等性能。

同时，在铸造中，硅锰合金可以用于改善铸件的表面光洁度和抗氧化性能，提高铸件的质量和使用寿命。

4. 硅锰合金的特点和优势硅锰合金具有众多优点和特点。

一方面，硅锰合金的成分均匀、粒度小、硬度高、延展性好，能够在钢铁生产的过程中更好的扩散和反应，以达到更高的添加效果；另一方面，硅锰合金的抗氧化性能强、耐磨性能好，能够在高温下保持稳定性能，有利于钢铁生产的高效、稳定和优质。

5. 硅锰合金的市场前景随着我国钢铁行业的不断发展壮大，硅锰合金的应用范围将越来越广泛。

据预测，未来硅锰合金市场的需求将会持续增长。

同时，由于环保压力的不断增大，对钢铁生产过程中的废气净化和治理要求越来越高，硅锰合金具有良好的环保性能，因此其在钢铁行业中将拥有更广阔的应用前景。

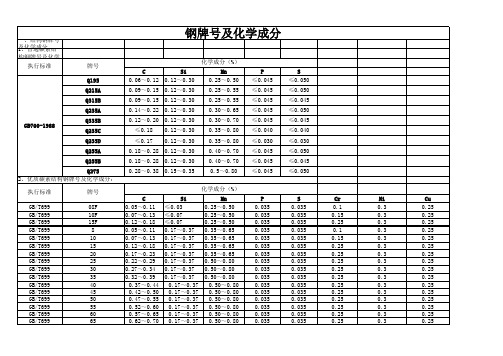

1、普通碳素结构钢牌号及化学成分：C Si Mn P S Q1950.06～0.120.12～0.300.25～0.50≤0.045≤0.050Q215A 0.09～0.150.12～0.300.25～0.55≤0.045≤0.050Q315B 0.09～0.150.12～0.300.25～0.55≤0.045≤0.045Q235A0.14～0.220.12～0.300.30～0.65≤0.045≤0.050Q335B 0.12～0.200.12～0.300.30～0.70≤0.045≤0.045Q235C ≤0.180.12～0.300.35～0.80≤0.040≤0.040Q235D ≤0.170.12～0.300.35～0.80≤0.030≤0.030Q255A 0.18～0.280.12～0.300.40～0.70≤0.045≤0.050Q255B 0.18～0.280.12～0.300.40～0.70≤0.045≤0.045Q2750.28～0.380.15～0.350.5～0.80≤0.045≤0.050CSi Mn P S Cr Ni Cu GB/T69908F 0.05～0.11≤0.030.25～0.500.0350.0350.10.30.25GB/T69910F 0.07～0.13≤0.070.25～0.500.0350.0350.150.30.25GB/T69915F 0.12～0.18≤0.070.25～0.500.0350.0350.250.30.25GB/T69980.05～0.110.17～0.370.35～0.650.0350.0350.10.30.25GB/T699100.07～0.130.17～0.370.35～0.650.0350.0350.150.30.25GB/T699150.12～0.180.17～0.370.35～0.650.0350.0350.250.30.25GB/T699200.17～0.230.17～0.370.35～0.650.0350.0350.250.30.25GB/T699250.22～0.290.17～0.370.50～0.800.0350.0350.250.30.25GB/T699300.27～0.340.17～0.370.50～0.800.0350.0350.250.30.25GB/T699350.32～0.390.17～0.370.50～0.800.0350.0350.250.30.25GB/T699400.37～0.440.17～0.370.50～0.800.0350.0350.250.30.25GB/T699450.42～0.500.17～0.370.50～0.800.0350.0350.250.30.25GB/T699500.47～0.550.17～0.370.50～0.800.0350.0350.250.30.25GB/T699550.52～0.600.17～0.370.50～0.800.0350.0350.250.30.25GB/T699600.57～0.650.17～0.370.50～0.800.0350.0350.250.30.25GB/T699650.62～0.700.17～0.370.50～0.800.0350.0350.250.30.25GB/T699700.67～0.750.17～0.370.50～0.800.0350.0350.250.30.25GB/T699750.72～0.800.17～0.370.50～0.800.0350.0350.250.30.25GB/T699800.77～0.850.17～0.370.50～0.800.0350.0350.250.30.252、优质碳素结构钢牌号及化学成分：钢牌号及化学成分执行标准牌号化学成分（%）执行标准牌号化学成分（%）GB700-1988GB/T699850.82～0.900.17～0.370.50～0.800.0350.0350.30.25GB/T699Mn150.12～0.180.17～0.370.70～1.000.0350.0350.30.25GB/T699Mn200.17～0.230.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn250.22～0.290.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn300.27～0.340.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn350.32～0.390.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn400.37～0.440.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn450.42～0.500.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn500.48～0.560.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn600.57～0.650.17～0.370.70～1.000.0350.0350.250.30.25GB/T699Mn650.62～0.700.17～0.370.90～1.200.0350.0350.250.30.25GB/T699Mn700.67～0.750.17～0.370.90～1.200.0350.0350.250.30.25C Si P S Cr NiAL ≤≥GB/T1591Q295A 0.160.80～1.500.550.0450.0450.02～0.150.015～0.0600.02～0.20GB/T1591Q395B 0.160.80～1.500.550.040.040.02～0.150.015～0.0600.02～0.20GB/T1591Q345A 0.20.10～1.600.550.0450.0450.02～0.150.015～0.0600.02～0.20GB/T1591Q345B 0.20.10～1.600.550.040.040.02～0.150.02～0.200.02～0.20GB/T1591Q345C 0.20.10～1.600.550.0350.0350.02～0.150.02～0.200.02～0.200.015GB/T1591Q345D 0.180.10～1.600.550.030.030.02～0.150.02～0.200.02～0.200.015GB/T1591Q345E 0.180.10～1.600.550.0250.0250.02～0.150.02～0.200.02～0.200.015GB/T1591Q345A 0.20.10～1.600.550.0450.0450.30.70.02～0.200.02～0.200.02～0.20GB/T1591Q390B 0.20.10～1.600.550.040.040.30.70.02～0.200.02～0.200.02～0.20GB/T1591Q390C 0.20.10～1.600.550.0350.0350.30.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q390D 0.20.10～1.600.550.030.030.30.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q390E 0.20.10～1.600.550.0250.0250.30.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q420A 0.2 1.00～1.700.550.0450.0450.70.02～0.200.02～0.200.02～0.20GB/T1591Q420B 0.2 1.00～1.700.550.040.040.70.02～0.200.02～0.200.02～0.20GB/T1591Q420C 0.2 1.00～1.700.550.0350.0350.40.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q420D 0.18 1.00～1.700.550.030.030.40.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q420E 0.18 1.00～1.700.550.0250.0250.40.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q460C 0.2 1.00～1.700.550.0350.0350.70.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q460D 0.2 1.00～1.700.550.030.030.70.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q460E 0.21.00～1.700.550.030.030.70.70.02～0.200.02～0.200.02～0.200.0154、合金机构钢牌号及化学成分3、低合金高度结构钢号及化学成分：执行标准牌号化学成分（%）Mn V Nb Ti≤（1）、锰合金机构钢牌号及化学成分：P S Cr Ni Cu GB/T307720Mn20.17～0.240.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307730Mn20.27～0.340.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307735Mn20.32～0.390.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307740Mn20.37～0.440.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307745Mn20.42～0.490.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307750Mn20.47～0.550.17～0.37 1.40～1.800.0350.0350.30.30.3(2)、锰钒合金结构钢牌号及化学成分：GB/T1591Q345B 0.20.10～1.600.550.040.040.02～0.150.02～0.200.02～0.20GB/T1591Q345C 0.20.10～1.600.550.0350.0350.02～0.150.02～0.200.02～0.200.015GB/T1591Q345D 0.180.10～1.600.550.030.030.02～0.150.02～0.200.02～0.200.015GB/T1591Q345E 0.180.10～1.600.550.0250.0250.02～0.150.02～0.200.02～0.200.015GB/T1591Q345A 0.20.10～1.600.550.0450.0450.30.70.02～0.200.02～0.200.02～0.20GB/T1591Q390B 0.20.10～1.600.550.040.040.30.70.02～0.200.02～0.200.02～0.20GB/T1591Q390C 0.20.10～1.600.550.0350.0350.30.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q390D 0.20.10～1.600.550.030.030.30.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q390E 0.20.10～1.600.550.0250.0250.30.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q420A 0.2 1.00～1.700.550.0450.0450.70.02～0.200.02～0.200.02～0.20GB/T1591Q420B 0.2 1.00～1.700.550.040.040.70.02～0.200.02～0.200.02～0.20GB/T1591Q420C 0.2 1.00～1.700.550.0350.0350.40.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q420D 0.18 1.00～1.700.550.030.030.40.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q420E 0.18 1.00～1.700.550.0250.0250.40.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q460C 0.2 1.00～1.700.550.0350.0350.70.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q460D 0.2 1.00～1.700.550.030.030.70.70.02～0.200.02～0.200.02～0.200.015GB/T1591Q460E 0.21.00～1.700.550.030.030.70.70.02～0.200.02～0.200.02～0.200.015P S Cr Ni Cu GB/T307720Mn20.17～0.240.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307730Mn20.27～0.340.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307735Mn20.32～0.390.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307740Mn20.37～0.440.17～0.371.40～1.800.0350.0350.30.30.34、合金机构钢牌号及化学成分执行标准牌号化学成分(%)（1）、锰合金机构钢牌号及化学成分：≤Mn Si C 执行标准牌号化学成分(%)C Si Mn ≤GB/T307745Mn20.42～0.490.17～0.37 1.40～1.800.0350.0350.30.30.3GB/T307750Mn20.47～0.550.17～0.371.40～1.800.0350.0350.30.30.3Mn P S Cr Ni ≤GB/T307720MnV 1.70～0.24 1.70～0.371.30～1.600.0350.0350.30.30.07～0.12P SCr Ni GB/T307727SiMn 0.24～0.32 1.10～1.40 1.10～1.400.0350.0350.30.3GB/T307735SiMn 0.32～0.40 1.10～1.40 1.10～1.400.0350.0350.3GB/T307742SiMn 0.39～0.45 1.10～1.401.10～1.400.0350.0350.3Mn P S Cr Ni Mo≤GB/T307720SiMn2MoV 0.17～0.230.90～1.20 2.20～2.600.0350.0350.30.30.30～0.400.05～0.12GB/T307825SiMn3MoV 0.22～0.280.90～1.20 2.20～2.600.0350.0350.30.30.30～0.400.05～0.12Mn P S Cr Ni≤GB/T307740B 0.37～0.440.17～0.370.60～0.900.0350.0350.30.30.0005～0.0035GB/T307745B 0.42～0.490.17～0.370.60～0.900.0350.0350.30.30.0005～0.0035GB/T307750B 0.47～0.550.17～0.370.60～0.900.0350.0350.30.30.0005～0.0035Mn P S Cr Ni ≤GB/T307740MnB 0.37～0.440.17～0.37 1.10～1.400.0350.0350.30.30.0005～0.0035GB/T307745MnB 0.42～0.490.17～0.371.10～1.400.0350.0350.30.30.0005～0.0035Mn P S Cr Ni执行标准牌号化学成分(%)C SiV （3）、硅锰合金结构钢牌号及化学成分执行标准牌号化学成分(%)C Si Mn ≤（4）、硅锰钼矾合金结构钢牌号及化学成分执行标准牌号化学成分(%)C SiV GB/T3078 37SiMn3MoV 0.33～0.39 0.90～1.20 1.60～1.90 0.035 0.035 0.3 0.3 0.3 0.40～0.50 0.05～0.12(5)、硼合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C Si B（6）、锰硼合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C SiB(7)、锰钼合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C SiB（2）、锰钒合金结构钢牌号及化学成分：≤GB/T307720MnMoB 0.16～0.220.17～0.370.60～0.900.0350.0350.30.30.0005～0.0035Mn P S Cr Ni ≤GB/T307715MnVB 0.12～0.180.17～0.37 1.20～1.600.0350.0350.30.30.07～0.0120.0005～0.0035GB/T307720MnVB 0.17～0.230.17～0.37 1.10～1.400.0350.0350.30.30.07～0.0120.0005～0.0035GB/T307740MnVB 0.37～0.440.17～0.371.30～1.500.0350.0350.30.30.07～0.0120.0005～0.0035Mn P S Cr Ni V BRE ≤ ≤GB/T307720MnTiB 0.17～0.240.17～0.37 1.30～1.500.0350.0350.30.30.04～0.100.0005～0.0035GB/T307725MnTiBRE 0.22～0.280.20～0.451.30～1.600.0350.0350.30.30.04～0.100.0005～0.00350.05P SNi Cu GB/T307715Cr 0.12～0.180.17～0.370.40～0.700.70～1.000.0350.0350.30.3GB/T307715CrA 0.12～0.170.17～0.370.40～0.700.70～1.000.0250.0250.30.3GB/T307720Cr 0.18～0.240.17～0.370.50～0.800.70～1.000.0350.0350.30.3GB/T307730Cr 0.27～0.340.17～0.370.50～0.800.80～1.100.0350.0350.30.3GB/T307735Cr 0.32～0.390.17～0.370.50～0.800.80～1.100.0350.0350.30.3GB/T307740Cr 0.37～0.440.17～0.370.50～0.800.80～1.100.0350.0350.30.3GB/T307745Cr 0.42～0.490.17～0.370.50～0.800.80～1.100.0350.0350.30.3GB/T307750Cr 0.47～0.540.17～0.370.50～0.700.80～1.100.0350.0350.30.3P SNi Cu GB/T307712CrMo 0.80～0.120.17～0.370.40～0.700.40～0.700.40～0.550.0350.0350.30.3GB/T307715CrMo 0.12～0.180.17～0.370.40～0.700.80～1.100.40～0.550.0350.0350.30.3GB/T307720CrMo 0.17～0.240.17～0.370.40～0.700.80～1.100.15～0.250.0350.0350.30.3GB/T307730CrMo 0.26～0.340.17～0.370.40～0.700.80～1.100.15～0.250.0350.0350.30.3GB/T307730CrMoA 0.26～0.330.17～0.370.40～0.700.80～1.100.15～0.250.0250.0250.30.3GB/T307735CrMo0.32～0.400.17～0.370.40～0.700.80～1.100.15～0.250.0350.0350.30.3执行标准牌号C SiB(8)、锰矾硼合金机构钢牌号及化学成分：执行标准牌号化学成分(%)C SiV BMn Cr （9）、锰钛合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C Si Si Mn Cr Mo(10)、钼铬金结构钢牌号及化学成分：执行标准牌号化学成分(%)C Si ≤(11)、铬硅合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C ≤GB/T307742CrMo 0.38～0.450.17～0.370.50～0.800.90～1.200.15～0.250.0350.0350.30.3P SNiCuGB/T307742CrSi 0.35～0.43 1.00～1.300.30～0.601.30～1.600.0350.0350.30.3P SNiCu VGB/T307712CrMoV 0.08～0.150.17～0.370.40～0.700.30～0.600.25～0.350.0350.0350.30.30.15～0.30GB/T307735CrMoV 0.30～0.380.17～0.370.40～0.70 1.00～1.300.20～0.300.0350.0350.30.30.10～0.20GB/T307712Cr1MoV 0.08～0.150.17～0.370.40～0.700.90～1.200.25～0.350.0350.0350.30.30.15～0.30GB/T307725Cr2MoVA 0.22～0.290.17～0.370.40～0.70 1.50～1.800.25～0.350.0250.0250.30.30.15～0.30GB/T307725Cr2Mo1VA 0.22～0.290.17～0.370.50～0.802.10～2.500.90～1.100.0250.0250.30.30.30～0.50P SNiCu A1GB/T307738CrMoVA10.35～0.420.20～0.450.30～0.601.35～1.650.15～0.250.0350.0350.30.30.70～1.10P SNi Cu GB/T307740CrV 0.37～0.440.17～0.370.50～0.800.80～1.100.0350.0350.30.30.10～0.20GB/T307750CrVA 0.47～0.540.17～0.370.50～0.800.80～1.100.0250.0250.30.30.10～0.20P SNi Cu GB/T307715CrMn 0.12～0.180.17～0.37 1.10～1.400.40～0.700.0350.0350.30.3GB/T307720CrMn 0.17～0.230.17～0.370.90～1.200.90～1.200.0250.0250.30.3GB/T307742CrMn 0.37～0.450.17～0.370.90～1.200.90～1.200.0350.0350.30.3P SNi CuSi Mn Cr ≤Mn Cr Mo≤（12）、铬钼合金结构钢号及化学成分：执行标准牌号化学成分(%)C Mn Cr Mo≤(13)、铬钼矾合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C Si Mn Cr V （14）、铬钼铝合金结构钢号及化学成分：执行标准牌号化学成分(%)C Si Si Mn Cr （15）、铬矾合金结构钢牌号及化学成分：执行标准牌号化学成分(%)CSiC Si Mn Cr≤（16）、铬锰合金结构钢号及化学成分：执行标准牌号化学成分(%)C ≤≤(17)、铬锰硅合金结构钢号及化学成分：执行标准牌号化学成分(%)GB/T307720CrMnSi 0.17～0.230.90～1.200.80～1.100.80～1.100.0350.0350.30.3GB/T307725CrMnSi 0.22～0.280.90～1.200.80～1.100.80～1.100.0350.0350.30.3GB/T307730CrMnSi 0.27～0.340.90～1.200.80～1.100.80～1.100.0350.0350.30.3GB/T307731CrMnSiA 0.28～0.340.90～1.200.80～1.100.80～1.100.0250.0250.30.3GB/T307732CrMnSiA 0.32～0.39 1.10～1.400.80～1.101.10～1.400.0250.0250.30.3P SNi Cu GB/T307720CrMoNo 0.17～0.230.17～0.370.90～1.20 1.10～1.400.20～0.300.0350.0350.30.3GB/T307740CrMoNo 0.37～0.440.17～0.370.90～1.200.90～1.200.20～0.300.0350.0350.30.3P S Cu GB/T307720CrNi 0.17～0.230.17～0.370.40～0.700.45～0.75 1.00～1.400.0350.0350.30.80～1.100.80～1.10GB/T307740CrNi 0.37～0.440.17～0.370.50～0.800.45～0.75 1.00～1.400.0350.0350.30.80～1.100.80～1.10GB/T307745CrNi 0.42～0.490.17～0.370.50～0.800.45～0.75 1.00～1.400.0350.0350.3GB/T307750CrNi 0.47～0.540.17～0.370.50～0.800.45～0.75 1.00～1.400.0350.0350.3GB/T307712CrNi20.10～0.170.17～0.370.30～0.600.60～0.90 1.50～1.900.0350.0350.3GB/T307712CrNi30.10～0.170.17～0.370.30～0.600.60～0.90 2.75～3.150.0350.0350.3GB/T307720CrNi30.17～0.240.17～0.370.30～0.600.60～0.90 2.75～3.150.0350.0350.3GB/T307730CrNi30.27～0.330.17～0.370.30～0.600.60～0.90 2.75～3.150.0350.0350.3GB/T307737CrNi30.34～0.410.17～0.370.30～0.60 1.20～1.60 3.00～3.500.0350.0350.3GB/T307712CrNi40.10～0.160.17～0.370.30～0.60 1.25～1.65 3.25～3.650.0350.0350.3GB/T307720CrNi40.17～0.230.17～0.370.30～0.601.25～1.65 3.25～3.650.0350.0350.3P S Cu Ni GB/T307720CrMnTi 0.17～0.230.17～0.370.80～1.10 1.00～1.300.04～0.100.0350.0350.30.3GB/T307730CrMnTi 0.24～0.320.17～0.370.80～1.101.00～1.300.04～0.100.0350.0350.30.3P S CuGB/T307720CrNiMo0.17～0.230.17～0.370.60～0.950.40～0.700.35～0.750.20～0.300.0350.0350.3(18)、铬锰钼合金结构钢牌号及化学成分：执行标准牌号化学成分(%)C Si Mn Cr Mo≤（19）、铬镍合金结构钢号及化学成分：执行标准牌号化学成分(%)C Si Mn Cr Ni≤（20）、铬锰钛合金结构钢号及化学成分：执行标准牌号化学成分(%)C Si Mn Cr Ti≤(21)、铬镍钼合金结构钢号及化学成分：执行标准牌号化学成分(%)C Si Mn Cr Ni Mo≤GB/T307721CrNiMoA 0.37～0.440.17～0.370.50～0.800.60～0.90 1.25～1.650.15～0.250.0250.0250.3P S CuGB/T307718CrNiMnMoA 0.15～0.210.17～0.37 1.10～1.401.00～1.30 1.00～1.300.20～0.300.0250.0250.3P S CuGB/T307718CrNiMoVA 0.42～0.480.17～0.370.50～0.800.80～1.10 1.30～1.800.20～0.300.10～0.200.0250.0250.3P S CuGB/T307718Cr2Ni4WA 0.13～0.190.17～0.370.30～0.60 1.35～1.65 4.00～4.500.80～1.200.0250.0250.3GB/T307725Cr2Ni4WA 0.21～0.280.17～0.370.30～0.601.35～1.65 4.00～4.500.80～1.200.0250.0250.3P S CuGB/T521645H 0.42～0.500.17～0.370.50～0.85≤0.25≤0.300.0350.0350.25GB/T521615CrH 0.12～0.180.17～0.370.55～0.900.85～1.25≤0.300.0350.0350.3GB/T521620CrH 0.17～0.230.17～0.370.50～0.850.70～1.10≤0.300.0350.0350.3GB/T521620CrLH 0.17～0.230.17～0.370.55～0.900.85～1.25≤0.300.0350.0350.3GB/T521640CrH 0.37～0.440.17～0.370.50～0.850.70～1.10≤0.300.0350.0350.3GB/T521620CrH 0.42～0.490.17～0.370.50～0.850.70～1.10≤0.300.0350.0350.3GB/T521616CrMnH 0.14～0.19≤0.37 1.00～1.300.80～1.10≤0.300.0350.0350.3GB/T521620CrMnH 0.17～0.22≤0.37 1.10～1.40 1.00～1.30≤0.300.0350.0350.3GB/T521615CrMnBh 0.13～0.180.17～0.37 1.00～1.300.80～1.10≤0.300.0005～0.00300.0350.0350.3GB/T521617CrMnBh 0.15～0.200.17～0.37 1.00～1.30 1.00～1.35≤0.300.0005～0.00300.0350.0350.3GB/T521640MnBH 0.37～0.440.17～0.37 1.00～1.40≤0.30≤0.300.0005～0.00300.0350.0350.3GB/T521645MnBH 0.42～0.490.17～0.37 1.00～1.40≤0.30≤0.300.0005～0.00300.0350.0350.3GB/T521620MnVBH 0.17～0.230.17～0.37 1.05～1.45≤0.30≤0.30V=0.07～0.120.0005～0.00300.0350.0350.3GB/T521620MnTiBH 0.17～0.230.17～0.37 1.20～1.55≤0.30≤0.30Ti=0.04～0.100.0005～0.00300.0350.0350.3GB/T521615CrMoH 0.12～0.180.17～0.370.55～0.900.85～1.25≤0.30Mo=0.15～0.250.0350.0350.3GB/T521620CrMoH0.17～0.230.17～0.371.10～1.480.85～1.25≤0.30Mo=0.15～0.250.0350.0350.3(22)、铬镍锰钼合金结构钢牌号及化学成分：执行标准牌号化学成分(%)CSiMn CrNiV≤Mo≤(23)、铬镍钼矾合金结构钢牌号及化学成分：执行标准牌号化学成分(%)CSiMn CrNiWNiMo Mn CrSi Mn Cr Ni (24)、铬镍钨合金结构钢牌号及化学成分：执行标准牌号化学成分(%)CSiMo、Ti、V B≤≤5、保证淬透性结构钢（H钢）牌号及化学成分：执行标准牌号化学成分(%)CGB/T521622CrMoH 0.19～0.250.17～0.37 1.10～1.490.85～1.25≤0.30Mo=0.35～0.450.0350.0350.3GB/T521644CrMoH 0.37～0.440.17～0.37 1.10～1.500.85～1.25≤0.30Mo=0.15～0.250.0350.0350.3GB/T521620CrMnMoH 0.17～0.230.17～0.37 1.10～1.51 1.05～1.40≤0.30Mo=0.20～0.300.0350.0350.3GB/T521620CrMnTiH 0.17～0.230.17～0.37 1.10～1.52 1.00～1.35≤0.30Ti=0.04～0.100.0350.0350.3GB/T521647CrNi3H 0.17～0.230.17～0.37 1.10～1.530.60～0.95 2.70～3.250.0350.0350.3GB/T521647Cr2Ni4H 0.10～0.170.17～0.37 1.10～1.54 1.20～1.75 3.20～3.750.0350.0350.3GB/T521620CrNiMoH 0.17～0.230.17～0.37 1.10～1.550.35～0.650.35～0.75Mo=0.15～0.250.0350.0350.3GB/T521620CrNi2MoH 0.17～0.230.17～0.37 1.10～1.560.35～0.65 1.55～2.00Mo=0.20～0.300.0350.0350.36、易切削结构钢牌号及化学成分:C Si MnPSPbGB/T8731Y120.08～0.160.15～0.350.70～1.000.08～0.150.10～0.20GB/T8731Y12Pb 0.08～0.16≤0.150.70～1.000.05～0.100.15～0.250.15～0.35GB/T8731Y150.10～0.18≤0.150.80～1.200.05～0.100.23～0.33GB/T8731Y15pb 0.10～0.19≤0.150.80～1.200.05～0.100.23～0.330.15～0.35GB/T8731Y200.17～0.250.15～0.350.70～1.00≤0.0600.08～0.15GB/T8731Y300.27～0.350.15～0.350.70～1.00≤0.0600.08～0.15GB/T8731Y350.32～0.400.15～0.350.70～1.00≤0.0600.08～0.15GB/T8731Y40Mn 0.37～0.450.15～0.35 1.20～1.55≤0.0500.20～0.30GB/T8731Y45Ca 0.42～0.500.20～0.400.60～0.90≤0.900.04～0.08Ca=0.15～0.357、冷墩和冷压用钢牌号及化学成分：（1）、非热处理型冷墩和冷挤压用钢牌号及化学成分：Si P S Cu Ni CrALt≤≥GB/T6478ML04ML ≤0.060.10.20～0.400.0350.0350.200.200.20.02GB/T6478ML08AL 0.05～0.100.10.30～0.600.0350.0350.200.200.20.02GB/T6478ML10AL 0.08～0.130.10.30～0.600.0350.0350.200.200.20.02GB/T6478ML15AL 0.13～0.180.10.30～0.600.0350.0350.200.200.20.02GB/T6478ML15AL 0.13～0.180.15～0.350.30～0.600.0350.0350.200.200.2GB/T6478ML20AL 0.18～0.230.10.30～0.600.0350.0350.200.200.20.02GB/T6478ML200.18～0.230.15～0.350.30～0.600.0350.0350.200.200.2（2）、表面硬化型冷墩和冷挤压用钢牌号及化学成分：Si P S Cu Ni CrALt ≤≥GB/T6478ML18Mn0.15～0.200.10.60～0.900.0350.0350.200.200.20.02执行标准牌号化学成分(%)执行标准牌号化学成分(%)CMn≤执行标准牌号化学成分(%)C Mn≤GB/T6478ML22Mn 0.18～0.230.10.70～1.000.0350.0350.200.200.20.02GB/T6478ML20Cr 0.17～0.230.30.60～0.900.0350.0350.200.200.90～1.200.02(3)、调质型冷镦和冷挤压用钢牌号及化学成分：ALt P S NiCu ≥GB/T6478ML250.22～0.29≤0.200.30～0.60≤0.200.0350.0350.020.02GB/T6478ML300.27～0.34≤0.200.30～0.60≤0.200.0350.0350.020.02GB/T6478ML350.32～0.39≤0.200.30～0.60≤0.200.0350.0350.020.02GB/T6478ML400.37～0.44≤0.200.30～0.60≤0.200.0350.0350.020.02GB/T6478ML450.42～0.50≤0.200.30～0.60≤0.200.0350.0350.020.02GB/T6478ML15Mn 0.14～0.200.20～0.400.20～0.40≤0.200.0350.0350.020.02GB/T6478ML25Mn 0.22～0.29≤0.250.60～0.90≤0.200.0350.0350.020.02GB/T6478ML30Mn 0.27～0.34≤0.250.60～0.90≤0.200.0350.0350.020.02GB/T6478ML35Mn 0.32～0.39≤0.250.60～0.90≤0.200.0350.0350.020.02GB/T6478ML37Cr 0.34～0.41≤0.300.60～0.900.90～1.200.0350.0350.020.02GB/T6478ML40Cr 0.38～0.45≤0.300.60～0.900.90～1.200.0350.0350.020.02GB/T6478ML30CrMo 0.26～0.34≤0.300.60～0.900.15～0.250.80～1.100.0350.0350.020.02GB/T6478ML35CrMo 0.32～0.40≤0.300.60～0.900.15～0.250.80～1.100.0350.0350.020.02GB/T6478ML42CrMo 0.38～0.45≤0.300.60～0.900.15～0.250.90～1.200.0350.0350.020.02GB/T6478ML20B 0.17～0.24≤0.400.50～0.800.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML28B 0.25～0.32≤0.400.60～0.900.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML35B 0.32～0.39≤0.400.50～0.800.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML15MnB 0.14～0.20≤0.40 1.20～1.600.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML20MnB 0.17～0.24≤0.400.80～1.200.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML35MnB 0.32～0.39≤0.40 1.10～1.400.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML37CrB 0.34～0.41≤0.400.50～0.800.0005～0.00350.20～0.400.020.0350.0350.020.02GB/T6478ML20MnTiB 0.19～0.24≤0.30 1.30～1.600.04～0.100.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML15VMnB 0.13～0.18≤0.30 1.20～1.600.07～0.120.0005～0.0035≤0.200.020.0350.0350.020.02GB/T6478ML20VMnB 0.19～0.24≤0.301.20～1.600.07～0.120.0005～0.0035≤0.200.020.0350.0350.020.028、高耐侯结构钢牌号及化学成分表：化学成分(%)C SiMnPS Cr Ni CuTi RE ≤≤GB/T4171Q295GNH 0.25～0.500.20～0.400.20～0.600.07～0.150.0350.25～0.550.10.15GB/T4171Q295GNHL 0.120.10～0.400.20～0.500.07～0.120.0350.30～0.650.25～0.500.25～0.451GB/T4171Q345GNH 0.120.20～0.600.50～0.900.07～0.120.0350.25～0.500.030.15执行标准牌号化学成分(%)C Si Mn Mo.Ti.V B Cr≤执行标准牌号≤GB/T4171Q345GNHL 0.120.25～0.750.20～0.500.07～0.120.0350.30～1.25≤0.650.25～0.55GB/T4171Q390GH 0.120.15～0.65≤1.40≤0.0350.0350.45～0.750.05～0.300.25～0.500.10.129、焊接结构用耐钢牌号及化学成分类：C SiMnP S Cr V CuNiGB/T4172Q235NH ≤0.150.15～0.400.20～0.600.0350.0350.40～0.800.02～0.50GB/T4172Q295NH ≤0.150.15～0.50 1.00～1.600.0350.0350.40～0.800.02～0.50GB/T4172Q355NH ≤0.16≤0.500.90～1.000.0350.0350.40～0.800.02～0.100.02～0.50GB/T4172Q460NH 0.10～0.18≤0.500.90～1.000.0350.0350.40～0.800.02～0.50PSCrNiCuGB/T122265钢0.62～0.700.17～0.370.50～0.800.0350.0350.250.250.25GB/T122270钢0.62～0.750.17～0.370.50～0.800.0350.0350.250.250.25GB/T122285钢0.82～0.900.17～0.370.50～0.800.0350.0350.250.250.25GB/T122265Mn 0.62～0.700.17～0.370.90～1.20.0350.0350.250.25(2)、合金弹簧钢牌号及化学成分：P SNiCu GB/T122255Si2Mn 0.52～0.60 1.50～2.000.60～0.90≤0.350.0350.0350.350.25GB/T122255si2MnB 0.52～0.60 1.50～2.000.60～0.900.0005～0.004≤0.350.0350.0350.350.25GB/T122255siMnVB 0.52～0.600.70～1.00 1.00～1.300.08～0.100.0005～0.0035≤0.350.0350.0350.350.25GB/T122260si2Mn 0.56～0.64 1.50～2.000.60～0.90≤0.350.0350.0350.350.25GB/T122260si2MnA 0.56～0.64 1.60～2.000.60～0.90≤0.300.030.0350.350.25GB/T122260si2CrA 0.56～0.64 1.40～1.800.40～0.600.70～1.000.030.030.350.25GB/T122260si2CrVA 0.56～0.64 1.40～1.800.40～0.600.10～0.200.90～1.200.030.030.350.25GB/T122255CrMnA 0.50～0.600.17～0.370.65～0.950.65～0.950.030.030.350.25GB/T122260CrMnA 0.56～0.640.17～0.370.70～1.000.70～1.000.030.030.350.25GB/T122260CrMnMoA 0.56～0.640.17～0.370.70～1.000.25～0.350.70～0.900.030.030.350.25GB/T122250CrVA 0.46～0.640.17～0.370.50～0.800.10～0.200.80～1.100.030.030.350.25GB/T122260CrMnBA 0.56～0.640.17～0.370.70～1.000.0005～0.0040.70～1.000.030.030.350.25GB/T122230W4Cr2VA 0.26～0.340.17～0.37≤0.400.50～0.80 4.00～4.502.00～2.500.030.030.350.2511、高碳铬轴承钢牌号及化学成分表：Si Mn ≤执行标准牌号化学成分(%)V W、Mo、B Cr≤10、弹簧钢牌号及化学成分表：（1）、优质碳素弹簧钢号及化学成分表：执行标准牌号化学成分(%)C执行标准牌号化学成分(%)C Si Mn 化学成分(%)模连GB/T18254GCr40.95～1.050.15～0.300.15～0.30≤0.080.35～0.500.0250.0250.250.215×1012×10GB/T18255GCrl50.95～1.050.15～0.350.25～0.45≤0.10 1.40～1.500.0250.0250.30.2515×1012×10GB/T18256GCrl5SiMn 0.95～1.050.45～0.750.95～1.25≤0.10 1.40～1.650.0250.0250.30.2515×1012×10GB/T18257GCrl5SiMn 0.95～1.050.65～0.850.20～0.400.30～0.40 1.40～1.700.0270.020.30.2515×1012×10GB/T18258GCrl8Mo 0.95～1.050.20～0.400.25～0.400.15～0.251.65～1.950.0250.020.250.2515×1012×10二、不绣钢、耐热钢牌号及化学成分：1、不绣钢牌号及化学成分：（1）、奥氏体不绣钢牌号及化学成分：C SiMnP SCu ≤GB/T12201Cr17Mn6Ni5N0.1515.50～0.060.0316.00～18.003.50～5.50≤0.250.27.5GB/T12201Cr18Mn8Ni5N 0.15 1.007.50～10.000.060.0317.00～19.004.00～6.00≤0.250.2 2.80～3.50GB/T12201Cr18Mn10Ni5Mo30.1 1.008.50～12.000.060.0317.00～19.004.00～6.000.20～0.300.2GB/T12201Cr17Ni70.15 1.00 2.000.0350.0316.00～18.006.00～8.000.2GB/T12201Ce18Ni90.15 1.00 2.000.0350.0317.00～19.008.00～10.000.2≤0.60GB/T1220Y1Cr18Ni90.15 1.00 2.000.2 ≥0.1517.00～19.008.00～10.000.2Se≥0.15GB/T1220Y1Cr18Ni9Se 0.15 1.00 2.000.20.0617.00～19.008.00～10.000.2GB/T12200Cr18Ni90.07 1.00 2.000.0350.0317.00～19.008.00～11.000.2GB/T122000Cr19Ni100.03 1.00 2.000.0350.0318.00～20.008.00～12.000.2GB/T12200Cr19Ni9N 0.08 1.00 2.000.0350.03518.00～20.007.00～10.500.10～0.250.2GB/T12200Cr19Ni10NbN 0.08 1.00 2.000.0350.0318.00～20.007.50～10.500.15～0.300.2Nb≤0.15GB/T122000Cr18Ni10N 0.03 1.00 2.000.0350.0317.00～29.008.50～11.500.12～0.220.2GB/T12201Cr18Ni120.12 1.00 2.000.0350.0317.00～19.0010.50～13.000.2GB/T12200Cr23Ni130.08 1.00 2.000.0350.0322.00～24.0012.00～15.000.2GB/T12200Cr25Ni200.08 1.00 2.000.0350.0324.00～26.0019.00～22.000.2GB/T12200Cr17Ni12Mo20.08 1.00 2.000.0350.0316.00～18.5010.00～14.000.2 2.00～3.00GB/T12201Cr17Ni12Mo2Ti 0.12 1.00 2.000.0350.0316.00～19.0011.00～14.000.2 1.80～2.50Ti=5×(c-0.02)～0.80GB/T12200Cr17Ni12Mo2Ti 0.08 1.00 2.000.0350.0316.00～19.0011.00～14.000.2 1.80～2.50Ti=5×C～0.70GB/T122000Cr17Ni14Mo20.03 1.00 2.000.0350.0316.00～18.0012.00～15.000.2 2.00～3.00GB/T12200Cr17Ni12Mo2N 0.08 1.00 2.000.0350.0316.00～18.0010.00～14.000.10～0.220.2 2.00～3.00GB/T12200Cr17Ni13Mo2N 0.03 1.00 2.000.0350.0316.00～18.0010.50～14.500.12～0.220.2 2.00～3.00GB/T12200Cr18Ci12Mo2Cu20.081.002.000.0350.0317.00～19.0010.00～14.501.00～2.501.20～2.75Mo Cr P S NiCuO≤执行标准牌号C Si Mn N Mo 其它≤执行标准牌号Cr NiGB/T122000Crl8Ni4Mo2Cu20.03 1.00 2.000.0350.0317.00～19.0012.00～16.00 1.00～2.501.20～2.75GB/T12200Cr19Ni13Mo30.08 1.00 2.000.0350.0318.00～20.0011.00～15.000.23.00～4.00GB/T122000Cr19Ni13Mo30.03 1.00 2.000.0350.0318.00～20.0011.00～15.000.2 3.00～4.00GB/T12201Crl8Nil2Mo3Ti 0.12 1.00 2.000.0350.0316.00～19.0011.00～14.000.2 2.50～3.50Ti=5×(c-0.02)～0.80GB/T12200Cr18Ni12Mo3Ti 0.08 1.00 2.000.0350.0316.00～19.0011.00～14.000.2 2.50～3.50Ti=5×C～0.70GB/T12200Cr18Ni12Mo50.04 1.00 2.000.0350.0316.00～19.0015.00～17.000.2 4.00～6.00GB/T12201Crl8Ni9Ti 0.12 1.00 2.000.0350.0317.00～19.008.00～11.000.2Ti=5×(c-0.02)～0.80GB/T12200Cr18Ni10Ti 0.08 1.00 2.000.0350.0317.00～19.009.00～12.000.2Ti ≥5×C GB/T12200Crl8NillNb 0.08 1.00 2.000.0350.0317.00～19.009.00～13.000.2Nb≤10×CGB/T12200Crl8Ni9Cu30.08 1.00 2.000.0350.0317.00～19.008.50～10.50 3.00～4.00GB/T12200Crl8Ni13Si40.08 3.00～5.002.000.0350.0315.00～20.0011.50～15.000.2(2)、奥氏体——铁素体不锈钢牌号及化学成分：C SiMn P S Cu ≤GB/T12200Cr26NiMo20.08 1.00 1.500.0350.0323.00～28.003.00～6.00 1.00～3.000.2GB/T12201Cr18NillSi4A 0.10～0.18 3.40～4.000.800.0350.0317.50～19.5010.00～12.000.20.10～0.300.40～0.70GB/T122000Cr18Ni5Mo3S 0.03 2.001.00～2.000.0350.0318.00～19.004.50～5.50 2.50～3.000.2(3)铁素体不锈钢牌号及化学成分：C SiMn P S NiCu 其它GB/T12200Cr13AL 0.08 1.001.000.0350.0311.50～14.500.600.200.10～0.30GB/T122000Cr120.03 1.00 1.000.0350.0311.00～13.000.600.20GB/T12201Cr170.120.75 1.000.0350.0316.00～18.000.600.20GB/T1220Y1Cr170.12 1.00 1.250.06≥0.1516.00～18.00≤0.600.600.20GB/T12201Cr17Mo 0.12 1.00 1.000.0350.0316.00～18.000.75～1.250.600.20GB/T122000Cr30Mo20.100.400.400.030.0228.50～32.001.50～2.500.600.20GB/T122000Cr27Mo 0.100.400.400.030.0225.00～27.500.75～1.500.600.20Ni+Cu≤0.50(4)、马氏体不锈钢钢牌号及化学成分:执行标准牌号CSi Mn P S Cu GB/T1220≤GB/T12201Cr120.150.5 1.000.0350.0311.50～13.00≤0.600.20GB/T12201Cr130.15 1.00 1.000.0350.0311.50～13.50≤0.600.20GB/T12200Cr130.08 1.00 1.000.0350.0311.50～13.50≤0.600.20GB/T1220Y1Cr130.151.001.250.06≥0.1512.00～14.00≤0.60≤0.600.20Ni MoAl Ti执行标准牌号化学成分(%)Cr ≤MoAl ≤≤执行标准牌号化学成分(%)Cr 化学成分(%)Cr Ni MoVGB/T12201Cr13Mo 0.08～0.180.6 1.000.0350.0311.50～14.00≤0.600.30～0.600.20GB/T12202Cr130.16～0.25 1.00 1.000.0350.0312.00～14.00≤0.600.20GB/T12203Cr130.26～0.35 1.00 1.000.0350.0312.00～14.00≤0.600.20GB/T1220Y3Cr130.26～0.40 1.00 1.250.06≥0.1512.00～14.00≤0.60≤0.600.20GB/T12203Cr13Mo 0.28～0.350.8 1.000.0350.0312.00～14.00≤0.600.50～1.000.20GB/T12204Cr130.36～0.450.60.800.0350.03≤0.600.20GB/T12201Cr17Ni20.11～0.170.80.800.0350.03 1.50～2.500.20GB/T12207Cr170.60～0.75 1.00 1.000.0350.03≤0.60≤0.750.20GB/T12208Cr170.75～0.95 1.00 1.000.0350.03≤0.60≤0.750.20GB/T12209Cr180.90～1.000.8 1.250.0350.03≤0.60≤0.750.20GB/T122011Cr170.95～1.20 1.00 1.000.0350.03≤0.60≤0.750.20GB/T1220Y11Cr170.95～1.20 1.00 1.000.035≥0.15≤0.60≤0.750.20GB/T12209Cr18Mo 0.95～1.100.80.80.0350.03≤0.600.40～0.700.20GB/T12209Cr18MoV 0.85～0.950.80.80.0350.04≤0.60 1.00～1.300.20.07～0.12(4)沉淀硬化型不锈钢牌号及化学成分:C SiMnPSMo CuNbAlGB/T12200Cr17Ni4Cu4nb 0.07 1.00 1.000.0350.0315.50～17.503.00～5.00 3.00～5.000.15～0.45GB/T12200Cr17Ni7Al 0.09 1.00 1.000.0350.0316.00～18.006.50～7.750.2GB/T12200Cr15Ni7Mo2Al 0.091.001.000.0350.0314.00～16.006.50～7.503.00～5.000.250.75～1.502、耐热钢牌号及化学成分：0.75～1.50（1）、奥氏体不绣钢牌号及化学成分：P SGB/T12215Cr21Mn9Ni4N 0.48～0.580.358.00～1.000.040.03020.00～22.00 3.25～4.500.35～0.50GB/T12212Cr21Ni12N 0.15～0.280.75～1.25 1.00～1.600.0350.03020.00～22.0010.50～12.500.15～0.30GB/T12212Cr23Ni12N 0.201.002.000.0350.03022.00～24.0012.00～15.00GB/T12212Cr25Ni200.25 1.50 2.000.0350.03024.00～26.0019.00～22.00GB/T12211Cr16Ni350.151.502.000.0350.03014.00～17.0033.00～37.00GB/T1221Cr15Ni25Ti2MoAlV 0.081.002.000.0350.03013.50～16.0024.00～27.00V=0.10～0.50Mo=1.00～1.50Al≤0.35Ti=1.90～2.35B=0.001～0.010GB/T12210r18Ni90.07 1.00 2.000.0350.03017.00～19.008.00～11.00GB/T12210Cr23Ni130.08 1.00 2.000.0350.03022.00～24.0012.00～15.00GB/T12210Cr25Ni200.08 1.50 2.000.0350.03024.00～26.0019.00～22.00Si Mn 执行标准牌号化学成分(%)Cr Ni≤Cr Ni ≤执行标准牌号化学成分(%)C N、V、B、A1、W Mo、Nb、Ti。

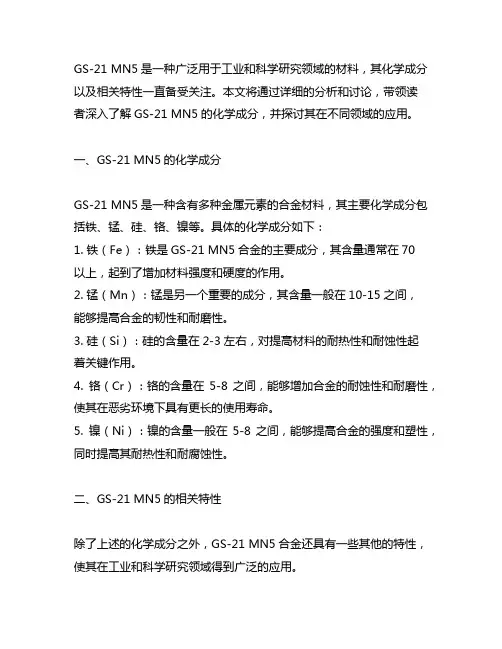

GS-21 MN5是一种广泛用于工业和科学研究领域的材料，其化学成分以及相关特性一直备受关注。

本文将通过详细的分析和讨论，带领读者深入了解GS-21 MN5的化学成分，并探讨其在不同领域的应用。

一、GS-21 MN5的化学成分GS-21 MN5是一种含有多种金属元素的合金材料，其主要化学成分包括铁、锰、硅、铬、镍等。

具体的化学成分如下：1. 铁（Fe）：铁是GS-21 MN5合金的主要成分，其含量通常在70以上，起到了增加材料强度和硬度的作用。

2. 锰（Mn）：锰是另一个重要的成分，其含量一般在10-15之间，能够提高合金的韧性和耐磨性。

3. 硅（Si）：硅的含量在2-3左右，对提高材料的耐热性和耐蚀性起着关键作用。

4. 铬（Cr）：铬的含量在5-8之间，能够增加合金的耐蚀性和耐磨性，使其在恶劣环境下具有更长的使用寿命。

5. 镍（Ni）：镍的含量一般在5-8之间，能够提高合金的强度和塑性，同时提高其耐热性和耐腐蚀性。

二、GS-21 MN5的相关特性除了上述的化学成分之外，GS-21 MN5合金还具有一些其他的特性，使其在工业和科学研究领域得到广泛的应用。

1. 优异的磁性能：由于含有大量的铁和其他磁性元素，GS-21 MN5具有优异的磁性能，可用于制造电机、发电机等磁性零部件。

2. 良好的耐热性：GS-21 MN5合金在高温下仍能保持较好的力学性能和化学稳定性，适合用于高温工作环境。

3. 高强度和耐磨性：在含有锰、铬等合金元素的作用下，GS-21 MN5具有较高的强度和良好的耐磨性，可用于制造耐磨零部件。

4. 良好的耐蚀性：合金中的铬、镍等元素能够提高其耐蚀性，使其在腐蚀性环境中具有较好的稳定性和耐用性。

三、GS-21 MN5的应用领域基于GS-21 MN5的优良化学成分和相关特性，该材料被广泛应用于多个领域，包括但不限于以下几个方面：1. 电力行业：GS-21 MN5合金的优异磁性能使其成为电机、发电机等设备的理想材料，能够提高设备的性能和效率。

硅锰铁锰硅合金
硅锰铁是一种合金，主要由硅、锰和铁组成。

它是一种重要的冶金原料，被广泛用于钢铁生产和其他工业领域。

硅锰铁具有许多优点，例如高熔点、高硬度和良好的抗腐蚀性能，这使得它在钢铁冶金中起着不可或缺的作用。

硅锰铁在钢铁生产中被用作脱氧剂和合金元素。

钢是一种含碳量较低的合金，硅锰铁中的锰和硅可以有效地去除钢中的氧气，从而减少了钢中的气孔和夹杂物。

此外，硅锰铁中的锰还可以提高钢的硬度和抗磨损性能，使钢具有更好的力学性能和耐久性。

硅锰铁在铸造行业也有着重要的应用。

铸造是一种通过将熔融金属注入到模具中，使其冷却硬化成型的工艺。

硅锰铁在铸造过程中可以提高铸件的强度和耐磨性，同时还能够抑制铸件中的气孔和夹杂物的生成，从而提高铸件的质量。

硅锰铁还被广泛应用于电力行业和化工行业。

在电力行业，硅锰铁可以用作电石炉的一种原料，用于生产电石和其他化学产品。

在化工行业，硅锰铁可以用于生产有机硅化合物和其他化学品，这些化学品在合成橡胶、塑料和涂料等领域有着广泛的应用。

总的来说，硅锰铁是一种非常重要的合金材料，它在钢铁冶金、铸造、电力和化工等行业中都有广泛的应用。

硅锰铁的优良性能使得它成为许多工业生产过程中不可或缺的材料。

通过合理使用硅锰铁，
我们可以改善产品的质量，提高生产效率，推动工业的发展。
