步进电机控制方法及编程实例
步进电机在现代自动化控制系统中广泛应用，其精准的位置控制和相对简单的驱动方式使其成为许多工业和家用设备中的理想选择。
本文将介绍步进电机的控制方法及编程实例，帮助读者更好地理解和应用这一技术。
步进电机的基本原理
步进电机是一种将电能转换为机械能的电机，其运行原理基于磁场相互作用。
步进电机内部包含多个电磁线圈，根据电流方向和大小的不同来控制转子的运动。
通过逐个激活线圈，可以实现步进电机的准确位置控制，使其能够按照指定的步长旋转。
步进电机的控制方法
1.单相激励控制：最简单的步进电机控制方式之一。
通过依次激活每一相的线圈，
使电机按照固定步长旋转。
这种方法控制简单，但稳定性较差。
2.双相正交控制：采用两相电流的正交控制方式，提高了步进电机的稳定性和精
度。
可以实现正向和反向旋转，常用于对位置要求较高的应用场景。
3.微步进控制：将步进电机每个步进细分为多个微步进，以提高控制精度和减小振
动。
虽然增加了控制复杂度，但可以获得更平滑的运动和更高的分辨率。
步进电机的编程实例
下面以Python语言为例，演示如何通过控制步进电机的相序来实现简单的旋转控制。
通过以上代码，可以实现对步进电机的简单控制，按照设定的相序进行旋转，实现基本的位置控制功能。
结语
步进电机是一种常用的精准位置控制设备，掌握其控制方法和编程技巧对于工程师和爱好者来说都是有益的。
希望本文介绍的步进电机控制方法及编程实例能够帮助读者更好地理解和应用这一技术。
题目：简易步进电机控制步进电机控制摘要：本设计采用ATMEL公司DIP-40封装的AT89S52单片机实现对四相步进电机的手动和按键控制。
由单片机产生的脉冲信号经过分配后分解出对应的四相脉冲，分解出的四相脉冲经驱动电路功率放大后驱动步进电机的转动。
转速的调节和状态的改变由按键进行选择，此过程由程序直接进行控制。
通过键盘扫描把选择的信息反馈给单片机，单片机根据反馈信息做出相应的判断并改变输出脉冲的频率或转动状态信号。
电机转动的不同状态由液晶LCD1602显示出来。
而设计的扩展部分可以通过红外信号的发射由另一块单片机和红外线LED完成，用红外万能接收头接收红外信号，可以实现对电机的控制进行红外遥控。
关键字：四相步进电机单片机功率放大 LCD1602步进电机控制 (1)摘要 (1)关键字 (1)前言 (3)1系统总体方案设计及硬件设计 (4)1.1步进电机 (4)1.1.1 步进电机的种类 (4)1.1.2 步进电机的特点 (4)1.1.3 步进电机的原理 (5)1.2 控制系统电路设计 (7)1.3 液晶显示LCD1602 (7)1.4 AT89S52核心部件及系统SCH原理图 (9)1.5 LN2003A驱动 (10)2软件设计及调试 (13)2.1程序流程 (13)2.2软件设计及调试 (14)3 扩展功能说明 (15)4设计总结 (16)5 设计源程序 (16)6 附录 (21)参考文献 (22)附2：系统原理图及实物图 (23)步进电机广泛应用于对精度要求比较高的运动控制系统中，如机器人、打印机、软盘驱动器、绘图仪、机械阀门控制器等。
目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。
分散器件组成的环形脉冲分配器体积比较大，同时由于分散器件的延时，其可靠性大大降低;软件环形分配器要占用主机的运行时间，降低了速度;专用集成芯片环形脉冲分配器集成度高、可靠性好，但其适应性受到限制，同时开发周期长、需求费用较高。

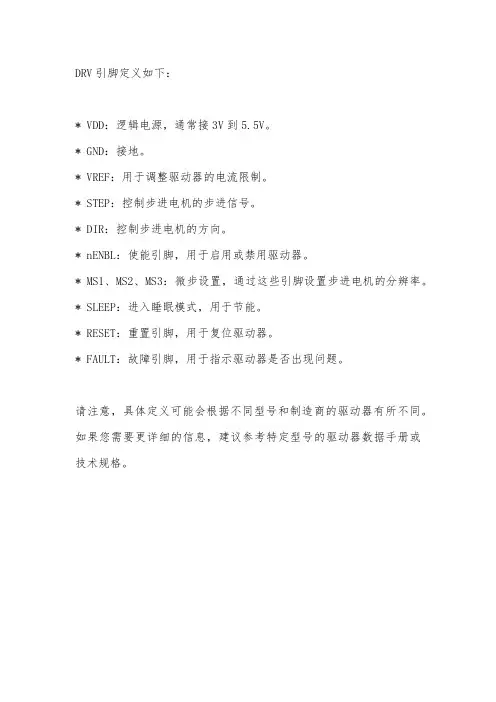

DRV引脚定义如下：
* VDD：逻辑电源，通常接3V到5.5V。
* GND：接地。
* VREF：用于调整驱动器的电流限制。
* STEP：控制步进电机的步进信号。
* DIR：控制步进电机的方向。
* nENBL：使能引脚，用于启用或禁用驱动器。
* MS1、MS2、MS3：微步设置，通过这些引脚设置步进电机的分辨率。
* SLEEP：进入睡眠模式，用于节能。
* RESET：重置引脚，用于复位驱动器。
* FAULT：故障引脚，用于指示驱动器是否出现问题。
请注意，具体定义可能会根据不同型号和制造商的驱动器有所不同。
如果您需要更详细的信息，建议参考特定型号的驱动器数据手册或技术规格。

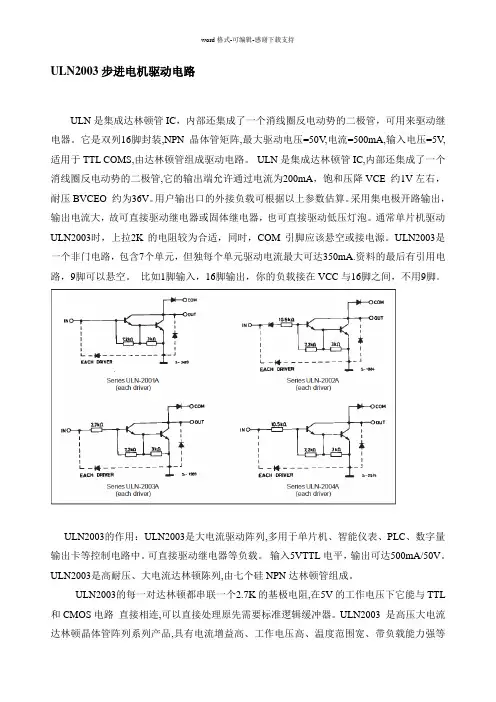

ULN2003步进电机驱动电路ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
ULN2003的作用：ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL 和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能:图七ULN2003引脚图ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为显示驱动、继电器驱动、照明灯驱动、电磁阀驱动、伺服电机、步进电机驱动等电路中。
ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL 和CMOS 电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
步进电机控制方案1. 引言步进电机是一种常见的电动机，其特点是精准度高、扭矩稳定、可控性强等。
在许多应用中，需要对步进电机进行控制，以实现精准定位、旋转控制等功能。
本文将介绍步进电机的控制方案，并提供示例代码和运行结果。
2. 步进电机工作原理步进电机是一种定角度运动的电机，其工作原理基于磁场变化导致的转动。
步进电机由转子和定子组成，转子上有一系列的磁极，定子上有一组电枢。
通过依次通电给定子上的电枢，使得磁场依次在转子上形成，从而实现转子的连续旋转。
3. 步进电机控制方案步进电机的控制方案主要包括驱动器和控制器两部分。
驱动器用于控制步进电机的转动，控制器用于更精确地控制电机的运转。
3.1 驱动器选择常见的步进电机驱动器有两相、三相和四相驱动器。
根据实际应用需求，选择适合的驱动器可以提高电机的性能和效率。
以下是常见的驱动器选择情况：•两相驱动器：适用于低速应用，价格较低，但扭矩输出相对较低。
•三相驱动器：适用于高速和高扭矩应用，价格相对较高，但性能更好。
•四相驱动器：适用于中等速度和扭矩要求的应用。
3.2 控制器设计在步进电机控制中，控制器的设计是至关重要的。
控制器需要实现以下功能：•步进电机的速度控制：控制脉冲信号的频率和宽度，可以实现步进电机的高速或低速运动。
•步进电机的方向控制：控制脉冲信号的方向，可以实现步进电机的正转或反转。
•步进电机的位置控制：根据应用需求，设定目标位置和运动方式，通过控制脉冲信号的数量和频率，控制步进电机到达目标位置。
通常情况下，可以使用单片机或专用控制器来设计步进电机的控制器。
以下是一个简单的步进电机控制器的伪代码示例：def step_motor_control(target_position):current_position = 0while current_position != target_position:if target_position > current_position:# 正转move_forward()current_position += 1else:# 反转move_backward()current_position -= 1delay(1) # 控制电机运动速度4. 示例代码下面是一个使用Arduino控制步进电机的示例代码，该代码实现了步进电机的转动和控制：#include <Stepper.h>const int stepsPerRevolution = 200; // 步进电机每转的步数Stepper stepper(stepsPerRevolution, 8, 9, 10, 11); // 步进电机驱动器引脚void setup() {stepper.setSpeed(100); // 设置步进电机转速}void loop() {// 顺时针旋转一个圈stepper.step(stepsPerRevolution);delay(1000);// 逆时针旋转半个圈stepper.step(-stepsPerRevolution / 2);delay(1000);}5. 运行结果通过运行上述示例代码，可以实现步进电机的转动和控制。
第1篇一、实验目的1. 理解步进电机的工作原理及控制方法。
2. 掌握单片机与步进电机驱动模块的接口连接方法。
3. 学习使用C语言编写程序，实现对步进电机的正反转、转速和定位控制。
4. 通过实验，加深对单片机控制系统的理解。
二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是控制精度高、响应速度快、定位准确。
步进电机控制实验主要涉及以下几个方面：1. 步进电机驱动模块：常用的驱动模块有ULN2003、A4988等，它们可以将单片机的数字信号转换为步进电机的控制信号。
2. 单片机：单片机是整个控制系统的核心，负责接收按键输入、处理数据、控制步进电机驱动模块等。
3. 步进电机：步进电机分为单相、双相和三相等类型，本实验使用的是双相四线步进电机。
三、实验设备1. 单片机开发板：例如STC89C52、STM32等。
2. 步进电机驱动模块：例如ULN2003、A4988等。
3. 双相四线步进电机。
4. 按键。
5. 数码管。
6. 电阻、电容等元件。
7. 电源。
四、实验步骤1. 硬件连接（1）将步进电机驱动模块的输入端（IN1、IN2、IN3、IN4）分别连接到单片机的P1.0、P1.1、P1.2、P1.3口。
（2）将按键的输入端连接到单片机的P3.0口。
（3）将数码管的段选端连接到单片机的P2口。
（4）将步进电机驱动模块的电源端连接到电源。
（5）将步进电机连接到驱动模块的输出端。
2. 编写程序（1）初始化单片机I/O端口，设置P1口为输出端口，P3.0口为输入端口，P2口为输出端口。
（2）编写按键扫描函数，用于读取按键状态。
（3）编写步进电机控制函数，实现正反转、转速和定位控制。
（4）编写主函数，实现以下功能：a. 初始化数码管显示；b. 读取按键状态；c. 根据按键状态调用步进电机控制函数；d. 更新数码管显示。
3. 调试程序（1）将程序烧写到单片机中；（2）打开电源，观察数码管显示和步进电机运行状态；（3）根据需要调整程序，实现不同的控制效果。
stm32控制步进电机原理
STM32控制步进电机的原理是通过数字信号控制步进电机的
运动。
步进电机是一种电动机，可将电能转换成机械能，其特点是可以精确地控制旋转角度和位置。
在STM32开发板上，通常会使用GPIO（通用输入输出）引
脚来控制步进电机。
首先，需要设置GPIO引脚为输出模式。
然后，通过更改GPIO输出的高低电平来控制步进电机的转动。
具体来说，步进电机通常有两相或四相，每相对应一个线圈。
通过控制线圈的电流，可以使步进电机旋转到特定的角度。
在控制步进电机时，需要按照一定的顺序依次激活不同线圈，以实现步进电机的转动。
在STM32的程序中，可以使用定时器来生成脉冲信号，控制
步进电机的转动。
通过编写程序，使用定时器以特定的频率产生脉冲信号，并按照预定的顺序依次改变GPIO输出的状态，
从而控制步进电机转动的步数和方向。
在具体的应用中，可以根据步进电机的型号和工作要求，调整定时器的配置参数，如频率和占空比，以实现步进电机的精确控制。
需要注意的是，在控制步进电机时，还需要考虑到电机的驱动电流和供电电压，以及保护电路的设计，以确保步进电机的正常运行和保护电子设备安全。
总结起来，STM32控制步进电机的原理是通过数字信号控制步进电机的运动，使用GPIO引脚和定时器生成脉冲信号，依次改变线圈的电流激活顺序，从而控制步进电机的转动。
基于stm32的步进电机控制系统设计与实现基于STM32的步进电机控制系统设计与实现1. 概述步进电机是一种非常常见的电动机，在许多自动化系统和工控设备中得到广泛应用。
它们具有精准的定位能力和高效的控制性能。
本文将介绍如何使用STM32微控制器来设计和实现步进电机控制系统。
2. 硬件设计首先需要确定步进电机的规格和要求，包括步距角、相数、电流和电压等。
根据步进电机的规格，选择合适的驱动器芯片，常见的有L298N、DRV8825等。
接下来，将选定的驱动器芯片与STM32微控制器相连。
通常，步进电机的控制信号需要使用到微控制器的GPIO引脚，同时由于步进电机的工作电流比较大，需要使用到微控制器的PWM输出信号来调节驱动器芯片的电流限制。
除此之外，还需要一个电源电路来提供驱动器和步进电机所需的电源。
可以选择使用一个电源模块，也可以自行设计电源电路。
3. 软件设计软件设计是步进电机控制系统的核心部分，主要包括步进电机驱动代码的编写和控制算法的实现。
首先，需要在STM32的开发环境中编写步进电机驱动代码。
根据所选的驱动器芯片和步进电机规格，编写相应的GPIO控制代码和PWM输出代码。
同时，可以添加一些保护性的代码，例如过流保护和过热保护等。
接下来，需要设计和实现步进电机的控制算法。
步进电机的控制算法通常是基于位置控制或速度控制的。
对于位置控制，可以使用开环控制或闭环控制，闭环控制通常需要使用到步进电机的编码器。
对于开环控制，可以通过控制步进电机的脉冲数来控制位置。
通过控制脉冲的频率和方向，可以实现步进电机的转动和停止。
这种方法简单直接，但是定位精度有限。
对于闭环控制，可以使用PID控制算法或者更高级的控制算法来实现位置控制。
通过读取步进电机的编码器反馈信号，可以实时调整控制输出。
这种方法可以提高定位精度和抗干扰能力，但是算法实现相对复杂。
4. 系统实现在完成硬件设计和软件设计后，可以进行系统的调试和实现。
L298N步进电机驱动器使用说明L298N步进电机驱动器是一款广泛应用于步进电机控制的驱动器模块。
它采用双向电机驱动桥芯片L298N，可以提供高电流和高电压的驱动能力，适用于同步马达和双向直流电动机的控制。
以下是L298N步进电机驱动器的使用说明。
一、硬件连接1. 将L298N模块与Arduino主控板连接。
将L298N模块的5V和GND引脚分别连接到Arduino的5V和GND引脚。
2.将步进电机的4根线分别连接到L298N模块的输出端子A、A-、B和B-。
相应的线连接方式为：步进电机的A相线连接到L298N模块的A端子，A-相线连接到A-端子，B相线连接到B端子，B-相线连接到B-端子。
二、编码下面是一个简单的Arduino代码示例，用于控制步进电机的运动。
代码将使步进电机按指定的方向和速度旋转。
```cpp#include <Stepper.h>//设定步进电机的步数和引脚const int stepsPerRevolution = 200;Stepper myStepper(stepsPerRevolution, 8, 9, 10, 11);void setu//设置步进电机的速度myStepper.setSpeed(60);void loo//顺时针旋转一圈myStepper.step(stepsPerRevolution);delay(1000);//逆时针旋转一圈myStepper.step(-stepsPerRevolution);delay(1000);```三、常见问题解答1.如何改变步进电机的转向？需要根据具体的控制电路和驱动器设计，通过修改引脚的输出顺序或改变控制信号的频率来改变步进电机的转向。
2.怎样确定步进电机的旋转速度？可以使用`myStepper.setSpeed(speed)`函数设置步进电机的转速，其中speed的单位是步/分钟。
具体的速度可以通过试验和调节来确定。
步进电机的基本控制需要的引脚，其他引脚是在雕刻机，或3D打印机的时候才用到的，这里我们不作详解，IO对应如上图。
Arduino UNO----------------------扩展板
8 ------------------------ EN (步进电机驱动使能端，低电平有效)
7 ----------------------- Z.DIR(Z轴的方向控制)
6 ----------------------- Y.DIR(Y轴的方向控制)
5 ----------------------- X.DIR(X轴的方向控制)
4 ---------------------- Z.STEP(Z轴的步进控制)
3 ---------------------- Y.STEP(Y轴的步进控制)
2 ---------------------- X.STEP(X轴的步进控制)
//下面是简单的步进电机控制程序，
#define EN 8 //步进电机使能端，低电平有效
#define X_DIR 5 //X轴步进电机方向控制
#define Y_DIR 6 //y轴步进电机方向控制
#define Z_DIR 7 //z轴步进电机方向控制
#define X_STP 2 //x轴步进控制
#define Y_STP 3 //y轴步进控制
#define Z_STP 4 //z轴步进控制
/*
//函数：step 功能：控制步进电机方向，步数。
//参数：dir 方向控制, dirPin对应步进电机的DIR引脚，stepperPin 对应步进电机的step引脚， steps 步进的步数
//无返回值
*/
void step(boolean dir, byte dirPin, byte stepperPin, int steps)
{
digitalWrite(dirPin, dir);
delay(50);
for (int i = 0; i < steps; i++) {
digitalWrite(stepperPin, HIGH);
delayMicroseconds(800);
digitalWrite(stepperPin, LOW);
delayMicroseconds(800);
}
}
void setup(){//将步进电机用到的IO管脚设置成输出
pinMode(X_DIR, OUTPUT); pinMode(X_STP, OUTPUT);
pinMode(Y_DIR, OUTPUT); pinMode(Y_STP, OUTPUT);
pinMode(Z_DIR, OUTPUT); pinMode(Z_STP, OUTPUT);
pinMode(EN, OUTPUT);
digitalWrite(EN, LOW);
}
void loop(){
step(false, X_DIR, X_STP, 200); //X轴电机反转1圈，200步为一圈
step(false, Y_DIR, Y_STP, 200); //y轴电机反转1圈，200步为一圈
step(false, Z_DIR, Z_STP, 200); //z轴电机反转1圈，200步为一圈
delay(1000);
step(true, X_DIR, X_STP, 200); //X轴电机正转1圈，200步为一圈
step(true, Y_DIR, Y_STP, 200); //y轴电机正转1圈，200步为一圈
step(true, Z_DIR, Z_STP, 200); //z轴电机正转1圈，200步为一圈
delay(1000);
}
实验现象：步进电机反转一圈，停顿1秒，再正传一圈，如此循环。
值得注意的是：在接插A4988模块的时候注意不要插反，步进电机接线方式是：
2A ,2B 为一组（红，绿）， 1A,1B为一组（蓝，黄）想改变方向，改变其中一组的位置即可，比如2A,与2B交换。
