步进电机的速度控制

PLC控制步进电机正实现正反转速度控制定位 1.步进电机正反转如何实现2.如何控制步进电机速度（即，如何计算脉冲频率）：实际步进电机控制很简单，应用都是傻瓜了，厂家做好步进电机的驱动器，步进电机如何工作由驱动器来控制，我们不需要对步进电机做深入的了解，只要知道步进电机驱动器的应用方法即可。

当然简单的步进电机工作特性，还是必须知道的，下面我会介绍！细分的作用：两相步进电机，基本步距角1.8度，即：200个脉冲电机转一圈，称之为整步。

可以在步进电机的驱动器上设定细分数，其作用是：设置为2细分（也称为半步）时，则步距角为0.9度，400个脉冲转一圈。

设置为4细分时，则步距角为0.45度，800个脉冲转一圈。

设置为8细分时，则步距角为0.225度，1600个脉冲转一圈。

细分数越高，上位机发一个脉冲走的长度越小，精度越高！这个很好理解，一个脉冲走10毫米，10%误差时，一个脉冲误差1毫米，一个脉冲走1毫米，同样是10%误差时，一个脉冲误差0.1毫米。

当然，我们不可能把细分数设的很大，达到每个脉冲行走的长度特别小的目的。

您记住两相步进电机200个脉冲转一圈就行了！细分越大，步进电机转一圈的脉冲数越大！如果想让步进机以每分钟600转的速度，行走400毫米，我们如何计算上位机需要发出的脉冲数及脉冲频率？如何控制步进电机速度（即，如何计算脉冲频率）：假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机600转/分的转速，上位机应该发送的脉冲频率计算方法：频率的概念是一秒钟的时间发送的脉冲个数所以，先计算步进电机每秒钟的转数600/60=10转/秒再计算10转/秒需要的脉冲数10 X 800 = 8000个即脉冲频率为 8000 ，也就是8K结论，为了实现步进电机600转/分的转速，上位机应该保持8K的脉冲输出频率现在您明白了吧？为了计算脉冲频率必须知道的两个前提条件是：1、知道步进电机转一圈需要的脉冲数；2、知道步进电机的转速，转速单位是：转/如何计算步进电机所需要的脉冲数:假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机行走400毫米的距离，上位机应该发送的脉冲个数计算方法：如果步进电机输出轴与丝杠（螺距：10mm ）直连，或是通过皮带轮传动，轮周长10mm. 即，步进电机转一圈，机械的行走长度为10mm。

步进电机的控制的原理步进电机（Stepper Motor）是一种将电脉冲信号转换为角度让电机转动的电机。

它通常由定子和转子组成，定子线圈通过控制电流的输入来产生磁场，而转子则是由磁材料制成的。

步进电机有许多种类型，其中最常见的是单圈、双圈和四圈步进电机。

步进电机凭借其高精度、高可靠性等优点，在很多领域都有广泛的应用，包括打印机、电子门锁、数码相机等。

步进电机的控制原理主要包括两个方面，即脉冲信号的输入以及驱动电流的控制。

下面将详细介绍这两个方面的原理。

首先是脉冲信号的输入。

步进电机的转动是通过输入脉冲信号驱动的。

脉冲信号可以由切换电路产生，也可以由计算机或其他控制系统发出。

脉冲信号的频率决定了步进电机转动的速度，而脉冲信号的数量则决定了步进电机转动的角度。

当脉冲信号输入到步进电机的一个定子线圈时，该线圈产生一个磁场。

根据电磁感应定律，该磁场将对转子产生一个力矩，使其转动一定的角度。

当脉冲信号不再输入时，磁场也消失，转子停止转动。

如果脉冲信号连续输入，那么步进电机将不断地进行转动。

接下来是驱动电流的控制。

步进电机的线圈通常由绝缘性材料包裹，以防止电流损耗。

驱动电流的控制是通过对步进电机的定子线圈施加合适的电压来实现的。

根据欧姆定律，电流与电压的比值等于线圈的电阻。

通过改变电压的大小，可以控制线圈中的电流，进而控制步进电机的转动速度和力矩。

为了更好地控制步进电机的转动，常常采用两相驱动方式。

两相驱动方式是指将步进电机的两个定子线圈分别驱动，使其产生独立的磁场。

通过交替输入脉冲信号，可以让步进电机转动一个固定的角度。

在实际应用中，常常使用驱动器来控制步进电机的驱动电流。

驱动器接受外部脉冲信号，并通过电流放大器将电流信号传输给定子线圈。

此外，通过改变定子线圈的电流方向，可以改变步进电机的转动方向。

例如，如果一个线圈中的电流是顺时针方向的，而另一个线圈中的电流是逆时针方向的，那么步进电机就会向顺时针方向转动。

步进电机常用升降速控制方法说明步进电机常用的升降频控制方法有两种：直线升降频和指数曲线升降频。

指数曲线法具有较强的跟踪能力，但当速度变化较大时平衡性差。

直线法平稳性好，适用于速度变化较大的快速定位方式。

以恒定的加速度升降，规律简练，用软件实现比较简单。

步进电机驱动执行机构从一个位置向另一个位置移动时，要经历升速、恒速和减速过程。

当信浓步进电机的运行频率低于其本身起动频率时，可以用运行频率直接起动并以此频率运行，需要停止时，可从运行频率直接降到零速。

当步进电机运行频率fbfa（有载起动时的起动频率）时，若直接用fb频率起动会造成步进电机失步甚至堵转。

同样在fb频率下突然停止时，由于惯性作用，步进电机会发生过冲，影响定位精度。

如果非常缓慢的升降速，信浓步进电机虽然不会产生失步和过冲现象，但影响了执行机构的工作效率。

所以对信浓步进电机加减速要保证在不失步和过冲前提下，用最快的速度（或最短的时间）移动到指定位置。

1。

步进电机运动规律及速度控制方法姓名：吴良辰班级：10机设（2）学号：201010310206学期我们专业开设了机电传动控制这么课，它是机电一体化人才所需要知识结构的躯体，由于电力传动控制装置和机械设备是一个不可分割的整体，所以我么能从中了解到机电传动控制的一般知识，要掌握电机、电器、晶闸管等工作原理、特性、应用和选用的方法。

了解最新控制技术在机械设备中的应用。

在现代工业中，机电传动不仅包括拖动生产机械的电动机，而且还包括控制电动机的一整套控制，以满足生产过程自动化的要求。

也就是说，现代机电传动是和各种控制元件组成的自动控制系统联系在一起。

机电系统一般可分为图一所示的三个部分。

图1 机电传动控制在没上这门课之前，在我自己认为，电机就是那些就是高中学的那些直流电动机，就是通电线圈在磁场转动。

那是直流电动机了，慢慢的我接触了交流电动机，刚开始知道220V市电。

记得大一下学期，我们金工实习了，看到工训下面那么多的车床，铣床，钻床……由于要提供大的功率，所以主电机都是选用380V。

上完这门让我更详细了解他们内部的结构和工作原理。

还说明知识是慢慢积累的过程。

见的多学的多。

我明白了很多以前的疑惑。

看到电视机上那些智能机器人，他们的活动很自如，就像仿生肌肉一样。

尤其是日本的机器人。

它的机械臂很有可能是步进电机控制的，还有一种说法是液压与气压控制的。

我觉的两者都有。

很有幸大一时候进入了第二课堂，在里面学到东西，也接触了步进电机，我是在学51单片机那时候也买了一个，就觉得很神奇。

在加上前几天参加了江西省电子设计大赛，我就感觉到要是要选控制类的题目做，步进电机是不能少的。

所以步进电机是个好东西。

我在网上查了一下资料，上个世纪就出现了步进电机，它是一种可以自由回转的电磁铁，动作原理和今天的反应式步进电机没有什么区别，也是依靠气隙磁导的变化来产生电磁转矩。

很遗憾的是它是国外人发明的。

开始写正题了，上完这门课，那个步进电机是让我很痴迷的。

步进电机的速度控制和位移控制公式下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!步进电机是一种常见的电动机，用于控制机械系统的运动。

一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下： 1、具有较硬的机械特性，稳定性良好； 2、无转差损耗，效率高； 3、接线简单、控制方便、价格低； 4、有级调速，级差较大，不能获得平滑调速； 5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

二、变频调速方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。

其特点： 1、效率高，调速过程中没有附加损耗； 2、应用范围广，可用于笼型异步电动机； 3、调速范围大，特性硬，精度高； 4、技术复杂，造价高，维护检修困难。

5、本方法适用于要求精度高、调速性能较好场合。

三、串级调速方法串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。

大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。

根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为： 1、可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高； 2、装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70％－90％的生产机械上； 3、调速装置故障时可以切换至全速运行，避免停产； 4、晶闸管串级调速功率因数偏低，谐波影响较大。

5、本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。

四、绕线式电动机转子串电阻调速方法绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行。

串入的电阻越大，电动机的转速越低。

电机控制公式
电机控制公式可以根据具体的电机类型和控制方式有所不同。

以下是一些常见的电机控制公式：
1.直流电机速度控制公式：
o电动势方程：E = Kϕω，E为电动势，K为电机常数，ϕ为磁通量，ω为角速度。

o转矩方程：T = KtI，T为转矩，Kt为电机转矩常数，I 为电流。

2.三相感应电机速度控制公式：
o转矩方程：T = KsIs，T为转矩，Ks为电机转矩常数，Is为电流。

o转速公式：N = (120f) / P，N为转速，f为电网频率，P为极数。

3.步进电机控制公式：
o步进角度公式：θ = 360 / S，θ为步进角度，S为步进角度。

o脉冲频率公式：f = N / (S × T)，f为脉冲频率，N为转速，T为步进周期。

需要注意的是，电机控制公式通常是基于理想条件下的模型推导出来的，并且不考虑实际电机的非线性和动态特性。

在实际应用中，电机控制还需要考虑到控制器的影响、传感器反馈、电机参数变化等因素，因此在具体控制系统设计时，需要结合
实际情况进行调整和优化。

步进电机只能够由数字信号控制运行的，当脉冲提供给驱动器时，在过于短的时间里，控制系统发出的脉冲数太多，也就是脉冲频率过高，将导致步进电机堵转。

要解决这个问题，必须采用加减速的办法。

就是说，在步进电机起步时，要给逐渐升高的脉冲频率，减速时的脉冲频率需要逐渐减低。

这就是我们常说的“加减速”方法。

步进电机转速度是根据输入的脉冲信号的变化来改变的，从理论上讲，给驱动器一个脉冲，步进电机就旋转一个步距角(细分时为一个细分步距角)。

实际上，如果脉冲信号变化太快，步进电机由于内部的反向电动势的阻尼作用，转子与定子之间的磁反应将跟随不上电信号的变化，将导致堵转和丢步。

所以步进电机在高速启动时，需要采用脉冲频率升速的方法，在停止时也要有降速过程，以保证实现步进电机精密定位控制。

加速和减速的原理是一样的。

以加速实例加以说明：加速过程是由基础频率(低于步进电机的直接起动最高频率)与跳变频率(逐渐加快的频率)组成加速曲线(降速过程反之)。

跳变频率是指步进电机在基础频率上逐渐提高的频率，此频率不能太大，否则会产生堵转和丢步。

步电机系统解决方案加减速曲线一般为指数曲线或经过修调的指数曲线，当然也可采用直线或正弦曲线等。

使用单片机或者PLC，都能够实现加减速控制。

对于不同负载、不同转速，需要选择合适的基础频率与跳变频率，才能够达到最佳控制效果。

指数曲线，在软件编程中，先算好时间常数存贮在计算机存贮器内，工作时指向选取。

通常，完成步进电机的加减速时间为300ms以上。

如果使用过于短的加减速时间，对绝大多数步进电机来说，就会难以实现步进电机的高速旋转。

深圳市维科特机电有限公司成立于2005年，是步进电机产品的销售、系统集成和应用方案提供商。

我们和全球产品性价比高的生产厂家合作，结合本公司专家团队多年的客户服务经验，给客户提供有市场竞争力的步进电机系统解决方案。

我们的主要产品有信浓(SHINANO KENSHI)混合式步进电机、日本脉冲(NPM)永磁式步进电机、减速步进电机、带刹车步进电机、直线步进电机、空心轴步进电机、防水步进电机以及步进驱动器、减振垫、制振环、电机引线、拖链线、齿轮、同步轮、手轮等专业配套产品。

步进电机的调速原理
调速原理是指控制步进电机转速的方法。

常见的调速原理有以下几种：
1. 定常电流控制：通过控制步进电机的驱动电流大小来实现调速。

电机转速与驱动电流成正比关系，增大电流可以提高转速，减小电流可以降低转速。

2. 单微步调速：通过改变步进电机的微步数来实现调速。

步进电机分为全步和微步两种工作模式，全步每转一周，电机转动一个完整的步距角，而微步则是将步距角进一步细分。

通常通过控制电机可执行的微步数，来调控电机的转速。

3. 物理机械调速：通过改变步进电机的负载来实现调速。

例如，在电机轴上增加负载可以降低转速，减小负载则可以提高转速。

4. 闭环调速：通过反馈系统来实现闭环控制，实时调整电机驱动信号以达到预定转速。

常见的闭环调速方法有位置反馈和速度反馈。

位置反馈通常使用编码器等装置来实时监测电机转动角度，根据误差信号调整驱动信号；速度反馈则是通过速度传感器实时监测电机转速，并根据误差信号进行调整。

这些调速原理可以根据实际需求进行选择和组合，以实现步进电机的精确调速。

步进电机应用中速度设置2013-1-30 11:29:00 来源： [关闭][打印]设置步进驱动器的细分数，通常细分数越高，控制分辨率越高。

但细分数太高则影响 到最大进给速度。

一般来说，对于模具机用户可考虑脉冲当量为 0.001mm/P（此时最 大进给速度为 9600mm/min）或者 0.0005mm/P（此时最大进给速度为 4800mm/min）； 对于精度要求不高的用户，脉冲当量可设置的大一些，如 0.002mm/P（此时最大进给 速度为 19200mm/min）或 0.005mm/P（此时最大进给速度为 48000mm/min）。

对于两 相步进电机，脉冲当量计算方法如下：脉冲当量=丝杠螺距÷细分数÷200。

起跳速度：该参数对应步进电机的起跳频率。

所谓起跳频率是步进电机不经过加速， 能够直接启动工作的最高频率。

合理地选取该参数能够提高加工效率，并且能避开步 进电机运动特性不好的低速段；但是如果该参数选取大了，就会造成闷车，所以一定 要留有余量。

在电机的出厂参数中，一般包含起跳频率参数。

但是在机床装配好后， 该值可能发生变化，一般要下降，特别是在做带负载运动时。

所以，该设定参数最好 是在参考电机出厂参数后，再实际测量决定。

单轴加速度：用以描述单个进给轴的加减速能力，单位是毫米/秒平方。

这个指标由 机床的物理特性决定，如运动部分的质量、进给电机的扭矩、阻力、切削负载等。

这 个值越大，在运动过程中花在加减速过程中的时间越小，效率越高。

通常，对于步进 电机，该值在 100 ~ 500 之间，对于伺服电机系统，可以设置在 400 ~ 1200 之间。

在设置过程中，开始设置小一点，运行一段时间，重复做各种典型运动，注意观察， 如果没有异常情况，然后逐步增加。

如果发现异常情况，则降低该值，并留 50%~100% 的保险余量。

弯道加速度：用以描述多个进给轴联动时的加减速能力，单位是毫米/秒平方。

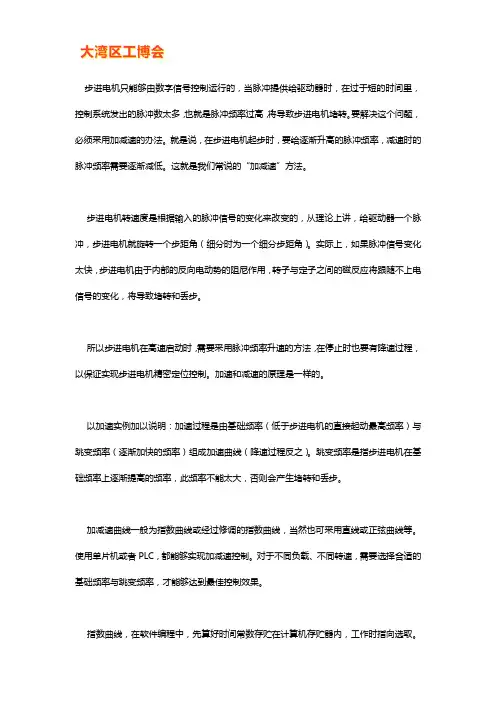

步进电机只能够由数字信号控制运行的，当脉冲提供给驱动器时，在过于短的时间里，控制系统发出的脉冲数太多，也就是脉冲频率过高，将导致步进电机堵转。

要解决这个问题，必须采用加减速的办法。

就是说，在步进电机起步时，要给逐渐升高的脉冲频率，减速时的脉冲频率需要逐渐减低。

这就是我们常说的“加减速”方法。

步进电机转速度是根据输入的脉冲信号的变化来改变的，从理论上讲，给驱动器一个脉冲，步进电机就旋转一个步距角（细分时为一个细分步距角）。

实际上，如果脉冲信号变化太快，步进电机由于内部的反向电动势的阻尼作用，转子与定子之间的磁反应将跟随不上电信号的变化，将导致堵转和丢步。

所以步进电机在高速启动时，需要采用脉冲频率升速的方法，在停止时也要有降速过程，以保证实现步进电机精密定位控制。

加速和减速的原理是一样的。

以加速实例加以说明：加速过程是由基础频率（低于步进电机的直接起动最高频率）与跳变频率（逐渐加快的频率）组成加速曲线（降速过程反之）。

跳变频率是指步进电机在基础频率上逐渐提高的频率，此频率不能太大，否则会产生堵转和丢步。

加减速曲线一般为指数曲线或经过修调的指数曲线，当然也可采用直线或正弦曲线等。

使用单片机或者PLC，都能够实现加减速控制。

对于不同负载、不同转速，需要选择合适的基础频率与跳变频率，才能够达到最佳控制效果。

指数曲线，在软件编程中，先算好时间常数存贮在计算机存贮器内，工作时指向选取。

通常，完成步进电机的加减速时间为300ms以上。

如果使用过于短的加减速时间，对绝大多数步进电机来说，就会难以实现步进电机的高速旋转。

如何控制步进电机速度（即如何计算脉冲频率）步进电机是一种常用的控制器件，它通过接收脉冲信号来进行精确的位置控制。

控制步进电机的速度就是控制脉冲的频率，也就是发送给电机的脉冲数目和时间的关系。

下面将介绍几种常见的方法来控制步进电机的速度。

1.简单定频控制方法：这种方法通过固定每秒脉冲数（也称为频率）来控制步进电机的速度。

通常，在开发步进电机控制系统时，我们会选择一个合适的频率，然后通过改变脉冲的间隔时间来调整步进电机的速度。

脉冲频率可以通过以下公式计算：频率=目标速度（转/秒）×每转需要的脉冲数。

2.脉冲宽度调制（PWM）控制方法：使用PWM调制技术可以在不改变脉冲频率的情况下改变脉冲的时间宽度，从而控制步进电机的速度。

通过改变每个脉冲的高电平时间和低电平时间的比例，可以实现步进电机的速度控制。

较长的高电平时间会导致步进电机转动较快，而较短的高电平时间会导致步进电机转动较慢。

3.脉冲加速与减速控制方法：步进电机的加速和减速是通过改变脉冲信号的频率和间隔时间来实现的。

在加速时，脉冲的频率逐渐增加，间隔时间逐渐减小，从而使步进电机从静止状态加速到目标速度。

在减速时，脉冲的频率逐渐减小，间隔时间逐渐增加，从而使步进电机从目标速度减速到静止状态。

在实际应用中，可以通过编程控制脉冲信号的频率来控制步进电机的速度。

根据不同的需求，可以选择适合的控制方法来实现步进电机的精准控制。

除了控制脉冲频率，步进电机的速度还受到其他因素的影响，如驱动器的最大输出速度、电机的最大速度等。

因此，在进行步进电机速度控制时，还需要考虑这些因素，并做好相应的调整以确保步进电机的正常运行。

脉冲频率为：l/fn=Tn=Tl-(n-l)A/fO (3)上式分别显示了脉冲数n与脉冲频率fn和时间tn的关系。

令△/«)=■即加速阶段相邻两脉冲周期的减量，则上述公式简化为：tn=(n-l)Tl-(n-2)(n-l)6/2 (4)l/fn=Tl-(n-l)6 (5)联立(4)、(5),并简化fn与tn的关系，得出加速阶段的数学模型为：/= --- ,2B-C FA+\IB-Ct2(6)其中，是常数，其值与定时器初值及定时器变化量有关，A=-6, B=(2Tl+6)2,C=86o加速阶段脉冲频率的变化为：山（A*B — CFy/B-CF⑺从(6)、(7)式可以看出，在加速阶段，脉冲频率不断升高，且加速度以二次函数增加。

这种加速方法对步进电机运行十分有利，因为启动时，加速度平缓，一旦步进电机具有一定的速度，加速度增加很快。

这样一方面使加速度平稳过渡，有利于提高机器的定位精度，另一方面可以缩短加速过程，提高快速性能。

对于减速阶段，按照与上述类似的分析方法，可以得出脉冲频率特性的表达方式为：•4+jB 十Cf# __________ — 4Cr _______dt QA + Vfi + cr2)2 x+ Ct2(9)其中，A=-6, B=(2T1-6)2,C=86, T1为减速开始时脉冲周期，6为减速阶段相邻两个脉冲周期的增童。

由于Tl»8,则B=4T12,由(8). (9)式可以看出，脉冲频率在减速阶段不断下降, 且加速度为负，绝对值以二次函数减小。

这种减速性能对步进电机同样有利，它使步进电机在减速时能够平稳地停止而没有冲击，提髙了机器的定位精度。

综上所述，可以得出本设计的脉冲频率特性(见图3)。

图3脉冲频率特性实验及总结该方法己经成功的应用于本人设计的智能运动控制单元，通过开发Windows环境下的控制软件，利用VC卄设计良好的控制接口界面，方便地实现了运动方式.速度.加减速的选择和位置控制，具有一定程度的智能。

PLC控制步进电机正实现正反转速度控制定位PLC控制步进电机实现正反转速度控制定位是自动化生产过程中的一种常见应用。

本文将详细介绍PLC控制步进电机的原理、控制方式以及步进电机的正反转速度控制定位实现方法，并探讨其在实际应用中的优势和注意事项。

一、PLC控制步进电机原理步进电机是一种特殊的电动机，其每次输入一个脉冲信号后，会按照一定的角度旋转。

PLC（可编程逻辑控制器）是一种通用、数字化、专用微处理器，广泛应用于工业控制领域。

PLC控制步进电机可以通过控制脉冲信号的频率、方向和脉冲数来实现电机的正反转、速度控制和定位。

二、PLC控制步进电机的控制方式1.开关控制方式2.脉冲控制方式脉冲控制方式是PLC控制步进电机最常用的方式。

PLC向步进电机发送一系列脉冲信号，脉冲信号的频率和脉冲数决定了电机的转速和转动角度。

脉冲信号的正负决定了电机的正反转方向。

通过改变脉冲信号的频率和脉冲数，可以实现电机的速度控制和定位。

三、步进电机正反转速度控制定位实现方法步进电机的正反转速度控制定位可以通过PLC的程序来实现。

下面以一个简单的例子来说明该实现方法。

假设要实现步进电机顺时针转动2圈、逆时针转动1圈、再顺时针转动3圈的循环。

步进电机的一个转一圈需要200个脉冲信号。

首先，需要定义一个变量n，用来记录电机的圈数。

其次，在PLC的程序中编写一个循环步骤：1.设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转2圈。

2.当步进电机转动2圈后，n=n+23.判断n的值，如果n=2，则设置脉冲信号的频率和脉冲数，使步进电机逆时针旋转1圈。

4.当步进电机转动1圈后，n=n-15.判断n的值，如果n=1，则设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转3圈。

6.当步进电机转动3圈后，n=n+37.返回第一步，继续循环。

通过这样的循环过程，步进电机可以按照预定的顺序和速度进行正反转，并实现定位控制。

四、PLC控制步进电机优势和注意事项1.精确控制：PLC可以精确控制步进电机的转速和转动角度，适用于需要高精度定位的应用。

步进电机控制方法详解
步进电机是一种电动机，能够将电脉冲转换为机械位移，具有精准定位、无需传感器反馈等优点，在许多行业中得到广泛应用。

步进电机的控制方法多种多样，包括开环控制和闭环控制两种基本方式。

1. 开环控制
开环控制是最简单直接的步进电机控制方法之一。

通过控制每次输入的脉冲数量和频率来控制电机旋转的角度和速度。

开环控制不需要反馈系统，因此结构简单、成本低廉，适用于一些简单的应用场景。

但是开环控制无法实时纠正误差，容易受到外部因素干扰，精度相对较低。

2. 步进电机控制方法详解
在现代步进电机应用中，闭环控制方式更为常见。

闭环控制通过在电机上添加编码器或传感器，实时监测电机的位置、速度和加速度等参数，将这些信息反馈给控制系统，从而动态调整控制电流和脉冲信号，确保电机的运动精准稳定。

闭环控制能够有效消除误差和震动，提高系统的响应速度和稳定性，适用于对精度要求较高的场合。

3. 如何选择合适的控制方法
在选择步进电机控制方法时，需要根据具体应用场景和要求来进行判断：
•如果是一些简单的定位任务，对精度要求不高，可以选择开环控制方法，简单易行。

•如果是需要高精度、高速度的精密定位任务，或是需要长时间稳定运行的场合，建议选择闭环控制方式，确保系统的稳定性和可靠性。

综上所述，步进电机的控制方法多种多样，开环控制和闭环控制各有优劣。

在实际应用中，应根据具体需求来选择合适的控制方式，以达到最佳的控制效果。

步进电机作
为一种重要的执行元件，在自动化控制系统中具有重要的地位和作用，不断推动着工业自动化技术的发展。

一、PID控制系统PID是比例,积分,微分的缩写。

比例调节作用：是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。

比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

积分调节作用：是使系统消除稳态误差,提高无差度。

因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。

积分作用的强弱取决与积分时间常数Ti ,Ti越小,积分作用就越强。

反之Ti大则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。

积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。

微分调节作用：微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。

因此,可以改善系统的动态性能。

在微分时间选择合适情况下,可以减少超调,减少调节时间。

微分作用对噪声干扰有放大作用,因此过强的加微分调节,对系统抗干扰不利。

此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。

微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。

图1-1 PID控制系统二、二阶系统数学模型二阶系统方框图如下图所示二阶系统闭环传递函数的标准形式2222)()()(n n n s s s R s C s ωζωω++==Φ （2-1）得出自然频率（或无阻尼振荡频率）Mn T K=ω （2-2） 阻尼比KT M 21=ζ （2-3）令式（2-1）的分母多项式为零，得二阶系统的特征方程0222=++n n s ωζω （2-4）其两个根（闭环极点）为1221-±-=ζωζωn n 、s （2-5）显然，二阶系统的时间响应取决于ζ和n ω这两个参数。

应当指出对于结构和功用不同的二阶系统，ζ和n ω的物理含意是不同的。

图2-2 标准形式二阶系统结构图三、PID 调速系统数学模型PID 控制系统是一种线性控制系统。

基于STM32的步进电机多轴速度控制方法研究与实现王昊天;于乃功【摘要】在机器人多轴电机控制过程中,发现带载情况下如果电机起步速度过快会导致电机堵转问题,很需要一种可以实现电机匀加速的精确控制方法;文章借助于STM32F103,通过其I/O口输出矩形波脉冲序列的方式控制步进电机驱动器或伺服驱动器,从而实现对步进电机的位置和速度控制;通过修改定时器值实现梯形加减速轨迹,使步进电机运行具有较好加减速性能;另外,由于STM32F103芯片具有高速定时器,可以通过配置定时器输出和插补运算相结合方法,实现对多轴(多个电机)的控制;该方法对于嵌入式步进电机控制器的开发具有很好的参考价值.【期刊名称】《计算机测量与控制》【年(卷),期】2019(027)009【总页数】6页(P95-99,108)【关键词】机器人;定时器;多路脉冲输出;梯型加减速算法;步进电机控制器【作者】王昊天;于乃功【作者单位】北京工业大学信息学部,北京100124;计算智能与智能系统北京重点实验室,北京100124;数字社区教育部工程研究中心,北京100124;北京工业大学信息学部,北京100124;计算智能与智能系统北京重点实验室,北京100124;数字社区教育部工程研究中心,北京100124【正文语种】中文【中图分类】TP230 引言随着自动化设备和机器人需求的稳步增长，作为它们的关键驱动部件步进电机或伺服电机配套的驱动器及脉冲控制器需求也相应增加，而常用的脉冲控制器一般情况下依靠PLC即可实现，但其在机器人控制中无法灵活使用，所以很有必要开发一款基于STM32的实时定时脉冲发生器。

并且STM32F103芯片也有结构简单[1]，成本低廉，占用空间小等诸多优点。

电机起步速度过快时会发生堵转，具体原因是因为由静止状态到动态，如果速度过高的话，会引起各轴之间产生冲击，超程，失步等现象[2]，而停止时因为工件在快速运行状态，若突停的话，因机械惯性较大，严重的话会引起机械损伤，或定位不准现象为了使执行机构能平稳定位，就要求电机在开机速度达到给定进给速度的过程中有一个加减速过程，使其能平滑过渡，避免电机速度突变给其带来损伤。

步进电机PWM调速原理概述步进电机是一种常见的电动机类型，它能够将电能转化为机械转动。

在许多应用中，需要对步进电机进行调速以满足不同的需求。

在本文中，我们将探讨步进电机PWM调速原理及其工作原理。

什么是步进电机PWM调速PWM（Pulse Width Modulation）调速是一种常用的电路调速技术，通过调节电源电压的占空比，控制驱动电机的平均功率，进而改变电机的转速。

步进电机工作原理步进电机是一种离散运动的电机，它通过不同相位电流的切换，使得电机转子按一定角度步进。

步进电机由定子和转子组成，定子上有若干组线圈。

步进电机驱动电路步进电机驱动电路主要由大功率开关管和弱驱动电路组成。

在驱动电路中，PWM调速是常见的一种方法。

电压调整方式步进电机的速度与输入电压成正比，因此通过调整输入电压的大小，可以实现步进电机的调速。

在步进电机驱动电路中，常用的方法是通过调整驱动电源的电压来控制步进电机的转速。

PWM调速原则PWM调速原则是通过改变电源电压的占空比来改变步进电机的转速。

占空比是指一个周期内，高电平的时间与周期的比值。

占空比越小，平均输出电压也越小，电机转速也越慢。

步进电机PWM调速的实现步骤步进电机PWM调速的实现步骤如下：1.设定目标转速2.根据目标转速计算占空比3.设置PWM调速电路4.运行步进电机步进电机PWM调速的优缺点步进电机PWM调速具有以下优点：•调速范围广：PWM调速可以实现步进电机在较宽范围内的调速，满足不同应用需求。

•响应速度快：PWM调速可以快速调节电机速度，满足实时性要求。

•控制精度高：由于PWM调速可以实现电机转速的精确控制，因此可以实现高精度的转速控制。

步进电机PWM调速的缺点包括： - 电路复杂：步进电机PWM调速需要专门的电路设计和控制，相对于简单的电压调整方式，电路复杂度较高。

- 对电机有一定要求：步进电机PWM调速对步进电机的特性参数有一定要求，不同的电机可能需要不同的调速电路。
