仪表联锁部分试题

1、本质安全电路及其附件,应有蓝色标志。

( √ ) [ ]2、调节阀密封填料函孔径和阀杆直径的比值d0/d1影响径向压力的方向。

( × ) [ ]3、Kv的定义为:5~40℃的水,在阀两端100KPa压降下,调节阀全开时每小时流过的立方米数。

( √ ) [ ]4、角形调节阀用于侧进底出时,容易发生振荡。

( √ ) [ ]5、国标规定;调节阀在1.1倍公称压力下,填料至上、下阀盖连接处不应有渗漏现象,在1.5倍公称压力下,持续3min以上时间,其法体不应有肉眼可见的渗漏。

( √ ) [ ]6、直通双座调节阀有一个阀芯和两个阀座。

( × ) [ ]7、空气过滤减压器是最典型的附件,它用于净化来自空气压缩机的气源,并能把压力调整到所需的压力值,具有自动稳压的功能。

( √ ) [ ]8、安装阀门定位器的重要作用是可以用于消除执行器薄膜和弹簧的不稳定性,以及各可动部分的干摩擦影响,从而提高调节阀的精确定位和可靠性。

( √ ) [ ]9、调节阀的气开、气关与其正作用、反作用一致。

( × ) [ ]10、无弹簧活塞执行机构它的活塞随气缸两侧的压差而移动,气动活塞式执行机构允许操作压力可达700KPa,因为没有弹簧抵消力,所以有很大的输出推力( √ ) [ ]11、调节阀的理想可调比取决于阀芯形状、实际可调比取决于阀芯形状和配管状态。

( √ ) [ ]12、对纯滞后大的调节对象,为克服其影响,可以引入微分作用来克服[ × ]13、串级控制系统中,副回路通常采用纯比例控制,可适当引入积分作用,通常不需要微分作用。

( √ ) [ ]14、微分作用通常不单独使用的原因是假如偏差固定,即使数值很大,微分作用也没有输出,因而不能消除偏差。

( √ ) [ ]15、自动控制系统包括测量元件与变送器、控制器、执行器三个组成部分( × ) [ ]16、均匀控制系统单从结构上看与简单控制是不同的。

仪表基础培训（联锁逻辑）第⼆章联锁逻辑图⼊门、概述:联锁逻辑图是以逻辑代数为基础，以图形化的结构表达出各个因果逻辑关系的图。

⼤致分为以下三部分：1.“原因”部分（输⼊部分）：由⼯艺信号、操作按钮、就地开关及⾼低报警等具有逻辑特性的物理量。

2.逻辑运算部分（功能块部分）：将各输⼊条件根据⼯艺的的安全性、时序性、备⽤性的特点将各输⼊进⾏逻辑运算的关系。

3.“结果”部分（输出部分）：将逻辑运算的结果通过输出模件到现场阀门、开关、继电器等⽅式执⾏或在操作屏幕上显⽰。

⼆、逻辑代数基础：1.逻辑变量与常量逻辑变量：采⽤逻辑变量表⽰数字逻辑的状态，逻辑变量的输⼊输出之间构成函数关系。

逻辑常量：逻辑变量只有两种可能的取值：“真”或“假”，习惯上，把“真”记为“ 1”，“假”记为“ 0”，这⾥“ 1”和“0”不表⽰数量的⼤⼩，表⽰完全对⽴的两种状态。

2.逻辑运算:2.1逻辑常量运算公式2.2逻辑变量、常量运算公式变量A的取值只能为0或为1,分别代⼊验证三、逻辑代数的基本定律3.1与普通代数相似的定律3.2吸收律3.3摩根定律：⼜称为反演律，它有下⾯两种形式AB =A + B证明:3.4逻辑函数的表⽰⽅法逻辑表达式真值表卡诺图（邻接真值表）逻辑图波形图四、常⽤的逻辑组合： 4.1 “同或”逻辑：特征：两个输⼊变量相同输出为 4.2 “异或”逻辑：L= A B + A B=A O B特征：两个输⼊变量相异输出为表⽰⽅法之间的转换真值表:逻辑图:盘BL0 0] 0 ]i 0 ° ]]]特征：三个输⼊变量⾄少有两个为 1时，输出为1 4.4 “⾃锁”逻辑:L= ABC(L+HS) 功能说明:该逻辑是将ABC 个条件锁定，如果 ABC 任⼀条件为0,则输出L 为0.且 ABC 条件复位后输出L 任为0,直⾄ HS 复位后输出L 为1.真值表:逻辑图: 4.3 “三取⼆”逻辑:AB L 0 Q 0 0 1 1 1 Q 1 1 ] QL= AB +BC+CA 逻辑图:A Bc L J 0 0 1 0 0 0 0 1 0 0 1 0 0 0 1 1 1 r i 0 0 0 r i 0 1 1 1 i 1 0 1 i 111真值表:逻辑图:HSL4.5 “延时单元”① 1—0延时：当输⼊信号由1变为0时，输出经过⼀段固定时间后变为0. 输⼊输出时序图:inout② 0—1延时：当输⼊信号由0变为1时，输出经过⼀段固定时间后变为1输⼊输出时序图:inout③脉冲单元：当输⼊信号由0变为1时，输出会产⽣⼀个固定时间1，之后为0脉冲特征：有固定的脉冲时间，触发条件为上升沿触发。

简答题：1.电液滑阀总是向某一侧动作，其原因是什么？答案：当滑阀向开或关的方向移动较慢时，伺服阀线圈断；当滑阀向开或关的方向快速移动时，伺服阀某一侧2.调节阀的理想流量特性取决于什么？工作流量特性又取决于什么？答案：理想流量特性取决于阀芯形状。

工作流量特性取决于阀芯形状和配管状况。

3.定位器和调节阀阀杆连接的反馈杆脱落时，定位器的输出如何变化？答案：定位器和调节阀阀杆连接的反馈杆脱落时，定位器就没有了反馈，成了高放大倍数的气动放大器。

如果定位器是正作用，即信号增加，输出也增加，则阀杆脱落，输出跑最大。

如果是反作用，则跑零。

4.试述差压式流量仪表的测量原理。

答案：差压式流量计是基于流体流动的节流原理，即利用流体流经节流装置时所产生的压力差而测量流量的。

5.比例调节规律的含义是什么？答案：比例调节是依据‘偏差大小’来动作的；其输出和输入偏差大小成比例。

6.积分调节规律的含义是什么？答案：积分调节是依据‘偏差是否存在’来动作的；其输出与偏差对时间的积分成比例。

7.微分调节规律的含义是什么？答案：微分调节是依据‘偏差的变化速率’来动作的；其输出与输入偏差的变化速率成比例。

8.什么是生产过程的调节？答案：为了保持参数的规定值，就必须对工艺过程进行控制，以消除这种偏差，使参数回到规定值点，这种控制过程就叫做生产过程的调节。

9.选择测量元件的安装点时应注意什么？答案：应合理地选择测量元件的安装地点，尽可能地缩短纯滞后的时间。

10.什么是PI调节器的控制点？控制点的偏差又是什么意思？答案：控制点是当测量值与给定值重合时，即偏差为零时，重合的这一点即为比例积分调节器控制点。

控制点偏差是指调节器输出稳定不变时，测量值与给定值之差。

11.说明下列继电器接线图中图例符号的含义？TDR①──┤├──②──┤├──答案：①常开接点②具有延时功能的常开接点12.轴监测系统由哪几部分组成？答案：常规仪表状态监测系统一般由固定安装在转轴附近的传感器（探头）、延伸电缆、前置器、信号电缆和状态监视仪三部分组成。

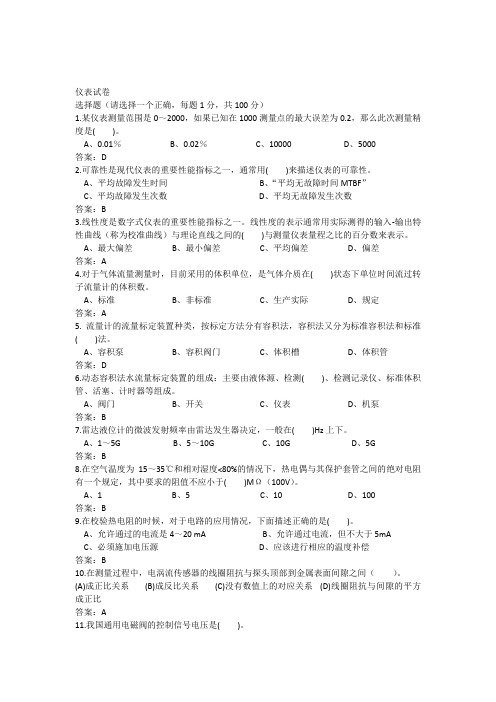

仪表自动化考试试题及答案1、“L／h；Kg／h”这些符号都是表示流量的单位，它们表示的是质量流量的单位。

A、正确B、错误答案：B2、充满管道且沿管道轴向连续向前流动的流体，当遇到节流装置的阻挡作用时，若流量Q愈大，则流束的局部收缩和位能、动能相互转换也愈显著，产生的压差ΔP也愈显著。

A、正确B、错误答案：A3、调节阀理想流量特性是指介质在理想状态下，调节阀的工作特性。

A、正确B、错误答案：B4、联锁保护系统用于工况达到危险状态时防止事故的发生和扩大，它属于闭环控制系统。

A、正确B、错误答案：B5、本安全型仪表设备按安全程度和使用场所不同，可分为Exia和Exib。

Exia的防爆级别高于Exib。

A、正确B、错误答案：A6、均匀控制系统的特点是使两个互相联系的变量能够缓慢地变化。

A、正确B、错误答案：B7、在分程调节系统中，分程阀的控制范围是由输入信号大小决定的。

A、正确B、错误答案：B8、当被测流体流经椭圆齿轮流量计时，流体入口与出口压力差产生的作用力，将带动椭圆齿轮旋转，把椭圆齿轮与壳体间半月形容积的液体排出。

A、正确B、错误答案：B9、根据靶式流量计测量流量的基本原理可知，靶式流量计是一种阻力式仪表。

A、正确B、错误答案：A10、科氏力质量流量计传感器的敏感元件是测量管，测量管的形状只采用弯式，弯管式测量管的形状，多为U形管，也有P形管、Ω形管等。

A、正确B、错误答案：B11、物体带有静电，其周围形成电场，在放电时产生的电火花很容易引起爆炸。

A、正确B、错误答案：A12、TMR(TripleModuleRedundant)的意思是双重模件冗余结构。

A、正确B、错误答案：B13、椭圆齿轮流量计是容积式流量计，用于测量各种流体、特别适用于测量高粘度流体的流量。

椭圆齿轮流量计是容积式流量计，用于测量各种流体、特别适用于测量高粘流体的流量。

A、正确B、错误答案：A14、为保证副回路的快速响应性能，副对象的滞后不能太大。

简答题：1。

电液滑阀总是向某一侧动作，其原因是什么？答案:当滑阀向开或关的方向移动较慢时，伺服阀线圈断；当滑阀向开或关的方向快速移动时，伺服阀某一侧2.调节阀的理想流量特性取决于什么?工作流量特性又取决于什么？答案：理想流量特性取决于阀芯形状。

工作流量特性取决于阀芯形状和配管状况。

3.定位器和调节阀阀杆连接的反馈杆脱落时，定位器的输出如何变化？答案：定位器和调节阀阀杆连接的反馈杆脱落时,定位器就没有了反馈,成了高放大倍数的气动放大器。

如果定位器是正作用，即信号增加，输出也增加，则阀杆脱落，输出跑最大。

如果是反作用，则跑零。

4。

试述差压式流量仪表的测量原理。

答案：差压式流量计是基于流体流动的节流原理，即利用流体流经节流装置时所产生的压力差而测量流量的.5。

比例调节规律的含义是什么？答案：比例调节是依据‘偏差大小’来动作的；其输出和输入偏差大小成比例。

6.积分调节规律的含义是什么？答案：积分调节是依据‘偏差是否存在’来动作的;其输出与偏差对时间的积分成比例。

7.微分调节规律的含义是什么?答案:微分调节是依据‘偏差的变化速率'来动作的；其输出与输入偏差的变化速率成比例。

8。

什么是生产过程的调节?答案：为了保持参数的规定值，就必须对工艺过程进行控制，以消除这种偏差，使参数回到规定值点，这种控制过程就叫做生产过程的调节.9。

选择测量元件的安装点时应注意什么？答案:应合理地选择测量元件的安装地点，尽可能地缩短纯滞后的时间。

10.什么是PI调节器的控制点?控制点的偏差又是什么意思？答案:控制点是当测量值与给定值重合时，即偏差为零时，重合的这一点即为比例积分调节器控制点。

控制点偏差是指调节器输出稳定不变时，测量值与给定值之差.11。

说明下列继电器接线图中图例符号的含义？TDR①──┤├──②──┤├──答案：①常开接点②具有延时功能的常开接点12。

轴监测系统由哪几部分组成？答案：常规仪表状态监测系统一般由固定安装在转轴附近的传感器（探头)、延伸电缆、前置器、信号电缆和状态监视仪三部分组成.13。

仪表工考试：仪表维修工高级（最新版）1、单选测量大管径，且管道内流体压力较小的节流装置的名称是OOA.喷嘴B.孔板C.文丘利管正确答案：C2、问答题什么是冗余？正确答案：冗余有指定的独立的N：1重元件，并且可（江南博哥）以自动地检测故障，切换到后备设备上。

3、问答题复称机可以进行那些统计？正确答案：超重包数、合格包数、差重包数、金属物质包数、总包数的设定。

4、问答题在CS3000系统中，操作站上常见在历史记录中或控制面板中出现CALAOF,请解释其含义？正确答案：CAL：仪表控制板（回路，模块）调校（输入信号断开）状态；A0F：报警信号声音屏蔽。

5、填空题当雷诺数小于O时液体流动状态为O流，当雷诺数大于O时，液体流动状态为O流。

正确答案：2300；层；40000；紊6、填空题压力有（）、（）和（）之分，它们的关系是：全压二动压+静压，我们通常测量的压力，是指介质对工艺设备或管道的内壁所产生的压力，是O正确答案：静压；动压；全压；静压力7、问答题旋进式旋涡流量计是利用什么工作原理工作的？正确答案：该流量计是一种旋涡进动型流量计，是利用流体强迫振荡的原理工作的。

8、问答题在CS3000系统中，模拟输入信号出现断路和短路现象时，HIS操作站会显示什么状态指示符正确答案：输入信号开路或输入超上限时显示I0P、IOP+;输入信号短路或输入超下限显示I0P-o9、问答题新区A线一台压机停和2台压机停，205工号动作情况？正确答案：1台压机停，5个列同时运行时，Al放空，其他列不动作；4个列或以下运行时，不动作。

2台压机停，Λl,A2小连锁，Λ3,A4,A5放空。

10、单选超声波物位计是通过测量声波发射和反射回来的O差来测量物位高度的。

A.时间B.速度C.频率D.强度正确答案：A11、问答题二甲ST3000智能变送器主要有哪几件功能？正确答案：主要有遥控设定功能，自诊断功能，双向通讯能力等。

参考解析:试题答案主要有遥控设定功能，自诊断功能，双向通讯能力等。

第二章联锁逻辑图入门一、概述：联锁逻辑图是以逻辑代数为基础，以图形化的结构表达出各个因果逻辑关系的图。

大致分为以下三部分：1.“原因”部分（输入部分）：由工艺信号、操作按钮、就地开关及高低报警等具有逻辑特性的物理量。

2.逻辑运算部分（功能块部分）：将各输入条件根据工艺的的安全性、时序性、备用性的特点将各输入进行逻辑运算的关系。

3.“结果”部分（输出部分）：将逻辑运算的结果通过输出模件到现场阀门、开关、继电器等方式执行或在操作屏幕上显示。

二、逻辑代数基础：1. 逻辑变量与常量逻辑变量：采用逻辑变量表示数字逻辑的状态，逻辑变量的输入输出之间构成函数关系。

逻辑常量：逻辑变量只有两种可能的取值：“真”或“假”，习惯上，把“真”记为“1”，“假”记为“0”，这里“1”和“0”不表示数量的大小，表示完全对立的两种状态。

2. 逻辑运算：页脚内容12.1逻辑常量运算公式2.2逻辑变量、常量运算公式页脚内容2变量A的取值只能为0或为1，分别代入验证。

三、逻辑代数的基本定律3.1与普通代数相似的定律3.2吸收律吸收律可以利用基本公式推导出来，是逻辑函数化简中常用的基本定律。

页脚内容33.3 摩根定律：又称为反演律，它有下面两种形式AB=A+BBA+=A·B证明：页脚内容4页脚内容53.4逻辑函数的表示方法逻辑表达式 真值表卡诺图（邻接真值表） 逻辑图 波形图*表示方法之间的转换11 0 1 10 0ABAB A +B0 011 0 1 11 1 1 01 1 1 0逻辑表达式真值表将输入变量的所有取值组合（可按自然二进制编码）逐一代入逻辑表达式，列成表找到使逻辑函数Y=1的变量取值组合所对应的“乘积项”——取值“1”对应原变量，取值“0”对应反变量；将乘积项相或，构成“与或”表达式。

逻辑图转化为图形符号从输入端到输出端逐级写出图形符号对应的逻辑式四、常用的逻辑组合：4.1 “同或”逻辑：L= AB +A B=A B逻辑图：真值表：特征：两个输入变量相同输出为1页脚内容64.2 “异或”逻辑：L= A B+A B=A⊙B特征：两个输入变量相异输出为1逻辑图：真值表：4.3 “三取二”逻辑：L= AB +BC+CA逻辑图：真值表：特征：三个输入变量至少有两个为1时，输出为1页脚内容74.4“自锁”逻辑：L= ABC(L+HS)逻辑图：功能说明：该逻辑是将ABC个条件锁定，如果ABC任一条件为0，则输出L为0.且ABC条件复位后输出L任为0，直至HS复位后输出L 为1.4.5 “延时单元”①1—0延时：当输入信号由1变为0时，输出经过一段固定时间后变为0.逻辑图：输入输出时序图：②0—1延时：当输入信号由0变为1时，输出经过一段固定时间后变为1逻辑图：输入输出时序图：③脉冲单元：当输入信号由0变为1时，输出会产生一个固定时间1，之后为0逻辑图：输入输出时序图：页脚内容8脉冲特征：有固定的脉冲时间，触发条件为上升沿触发。
