建筑节能材料技术性能及检测方法一、概述建筑节能的技术途径可以分解成三个方面，即提高围护结构（外墙、屋盖、不采暖楼梯间墙、首层地板等）保温隔热能力，增加门窗的热阻、气密性，提高空调、采暖设备的能效比。
原则是保证相同室内热环境，节能不能以失去热舒适度为代价。
上述介绍途径中空调、采暖设备为工业产品、技术含量高，检测设备比较专业且复杂，一般在建筑工程安装施工中较少进行控制复检，只检查是否有合格证书、检验报告等证明其质量的技术文件，施工时只检查安装质量，重点介绍围护结构。
二、围护结构——墙体的节能技术措施、产品及要求1、提高围护结构（外墙、屋盖、不采暖楼梯间墙、首层地板等）保温隔热能力的技术措施。
通俗形象地讲就是给建筑穿鞋、穿衣、戴帽、戴口罩，就是给围护结构加上一层绝热材料，屋盖的做法大家比较熟悉了，首层地板的做法也比较简单，这里不细讲，主要介绍墙体的节能技术措施，按照绝热材料层所处的位置来划分可以分为五种系统：外墙外保温、外墙内保温、夹芯复合保温、自保温、复合保温等。
2、各系统推荐做法及系统用材料2.1 外墙内保温系统定义：设置在外墙内侧，由保温层、保护层和固定材料（胶粘剂、固定件等）构成，起保温隔热、防护和装饰的构造系统。
在外墙的内表面设置保温层，起到保温作用，该系统推荐的做法。
2.1.1 胶粉聚苯颗粒外墙内保温系统定义：设置在外墙内侧，由界面层，胶粉聚苯颗粒保温层，抗裂保护层构成，起保温隔热、防护和装饰作用的构造系统。
材料：界面砂浆保温浆料（胶粉料、聚苯颗粒）抗裂剂、抗裂砂浆。
耐碱网布抗裂柔性腻子、涂料2.1.2 增强粉刷石膏聚苯板内保温系统定义：在外墙内基层面上用粘结石膏粘贴聚苯板，抹8mm 厚粉刷石膏，并用两层玻纤网布增强，再做饰面层构成的外墙内保温系统。
材料：粘结石膏EPS板粉刷石膏耐水腻子涂料2.1.3 钢丝网架聚苯板内保温系统定义：是由钢丝方格平网与聚苯板通过斜插腹丝（腹丝不穿透EPS板）与钢丝方格平网焊接，使钢丝网、腹丝与EPS板复合成一块整板；通过锚栓或者预埋钢筋等机械方法与外墙内表面固定，表面为水泥砂浆抹灰层（贴一层耐碱网布）和饰面层的一种保温系统。
材料：钢丝网架聚苯板（腹丝不穿透聚苯板）抗裂砂浆耐碱网布抗裂柔性腻子2.2 外墙外保温系统定义：设置在外墙外侧，由保温层，保护层和固定材料（胶粘剂、固定件等）构成，起保温隔热、防护和装饰的构造系统。
2.2.1 聚苯板薄抹灰外保温系统定义：置于建筑物外墙外侧的保温及饰面系统，由粘结层，EPS保温层，抗裂保护层构成，起保温隔热，防护和装饰作用的构造系统。
材料：胶粘剂抹面胶浆耐碱网布涂料、2.2.2 胶粉聚苯颗粒外墙外保温系统定义：置于建筑物外墙外侧的保温及饰面系统，是由界面层、胶粉EPS颗粒保温层、保护层构成。
起保温隔热、防护和装饰的构造系统。
材料：界面砂浆胶粉聚苯颗粒抗裂砂浆耐碱网布弹性底涂柔性耐水赋子涂料2.2.3 现浇混凝土斜嵌入式钢丝网架聚苯板外墙外保温系统（简称现浇有网聚苯板外保温系统）定义：置于全现浇混凝土建筑物外墙外侧的保温及饰面系统，由斜嵌入式钢丝网架聚苯板保温层，抗裂砂浆找平层，保护层构成，起保温隔热，防护和装饰作用的构造系统。
材料：斜嵌入式钢丝网架EPS板抹面胶浆耐碱网布柔性耐水腻子涂料2.2.4 现浇混凝土有槽聚苯板外墙外保温系统（简称现浇无网聚苯板外保温系统）定义：置于全现浇混凝土建筑物外墙外侧的保温及饰面系统，由有槽EPS板保温层，保护层构成，起保温隔热、防护和装饰作用的构造系统。
材料：有槽聚苯板锚栓抹面胶浆耐碱网布弹性底涂柔性耐水腻子涂料机械固定钢丝网架聚苯板外墙外保温系统2.2.5 置于建筑物外墙外侧的保温及饰面系统，由腹丝非穿透型钢丝网架EPS板，为保温层通过锚栓或者预埋钢筋等机械方法与外墙外表面固定，抗裂砂浆找平层、保护层构成，起保温隔热、防护和装饰作用的构造系统。
材料：钢丝网架聚苯板（腹丝不穿透型EPS板）抗裂砂浆耐碱网布柔性耐水腻子涂料2.3 夹芯复合保温2.3.1 轻质夹芯墙板（不承重、承自重）由饰面保护层、绝热层复合预制而成的具有保温隔热装饰等功能，做为围护结构使用的轻型复合板。
一般由隔汽材料、保温材料、装修材料组成。
品种：金属面聚苯乙烯泡沫塑料（岩棉、聚氨酯）夹芯板。
2.3.2 钢丝网架聚苯乙烯夹芯板（有条件承重）（夹芯层可以是珍珠岩制品，岩棉制品、水泥聚苯，可见DBJ04-237-2005，钢丝网架水泥复合夹芯板、免拆模板体系）2.3.3 夹芯复合墙砌筑体系（可承重）特点：将绝热材料设置在墙体的内、外两部分墙体之间，外侧墙体为被覆层（一般6～12cm厚），内侧墙体为承重结构层（一般24～37cm厚），空腔填充保温绝热材料构成保温层。
材料：普通砼小型空心砌块，装饰砌块、绝热材料2.4 自保温做法根据不同的气候条件、建筑参数，选择单一材料做为围护结构，即可以达到要求的工程做法。
选用的材料：加气砼、多孔砖、空心砖、空心砌块2.5 复合保温上述做法的组合例如：玻化微珠保温砂浆内外抹加气砼上再做保温框架结构浇注砼时在模板内置钢丝网架聚苯板、填充部分为加气砼自保温等3、各系统产品的技术要求及检验方法3.1 绝热材料定义：用于减少结构物与环境热交换的一种功能材料。
密度小于400kg/m3、350kg/m3、λ<0.12w/m·k <0.174w/mk分类：根据孔结构可以分为：多孔材料纤维状多孔材料颗粒状松散填充材料细胞状多孔材料内部连通的多孔材料均匀多孔材料均质材料有关性能与材料内部位置无关，但可以随时间、方向、温度变非均质材料有关性质随材料内部位置改变的材料衡量绝热材料性能优劣的物理量是导热系数、传热系数绝热材料多数为均质材料所以可以测试导热系数，在各产品的技术标准上都有具体的技术要求。
墙体为非均质材料，有关性质随材料内部位置不同而会改变。
所以要进行传热系数的侧试，有关的设计依据及节能的过程控制指标也是以热阻或传热系数来表述的。
导热系数的定义及其影响因素。
定义：导热系数（热导率）是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（k,℃）在1小时内通过1平方米面积传递的热量，单位为瓦/米·度（w/m·K，此处的K可用℃代替）。
影响因素:①材料的组成结构：非晶体结构，密度较低的材料，导热系数较小，作为保温绝热材料，一般都是固体、气体并存的，需要考核其结构形式，固相连续而气相不连续的材料，固体导热系数对有效导系数的影响大，固体不连续而气相连续的材料，气体的导热系数对有效导热系数的影响大。
通常，气体直径愈小，气孔中气体分子的活动受到限制，材料的导热系数也越小，当气体的直径小于气体分子的平均自由程时，保温保冷材料的导热系数就会大大减小。
例如，充气硅胶是一种含有400埃左右微气孔的氧化硅粉末，当它作为填充材料使用时，其导热系数为0.003～0.004kcal/mh℃，对于纤维保温保冷材料，一般纤维越细其导热系数也越小。
因此，材料的技术要求中，就会有密度，纤维直径之类的技术要求，其间接地反映了材料的导热系数，但是也应注意，同样的密度和纤维直径，因其结构的不一致，导热系数的数值也是会有很大差别的。
②固相和气相的材质：固相和气相的材质对保温保冷材料导热系数的影响很大，一般是固、气相导热系数之比越小越好，普通保温保冷材料的气孔中所包含的气体为空气，其导热系数低于一般固体材料的导热系数，所以，人们常常选用导热系数小的无机非金属材料或有机材料来制作保温材料。
如PU选择选择某种氟化物为发泡剂，在其封闭微孔中包含导热系数极小的CHCl3气体（其导热系数为0.0072kcal/m·h·℃）因此这种材料的导热系数（0.0208kcal/ m·h·℃）.③表观密度小，气孔率大的材料导热系数小，除纤维类材料外，导热系数一般都随表观密度的增大而增大。
④温度：一般情况下，温度升高，导热系数增加⑤湿度：影响绝热材料导热系数的重要因素为湿度即含水率，在上述影响因素中多由材质和工艺过程决定，只有这一条与环境使用过程联系紧密，有文章可做。
由于水的导热系数约为空气的25倍，冰的更大。
（净态空气的导热系数0℃时，λ=0.023w/m·K，水λ=0.58w/m·K，冰λ=2.20w/m·K）所以，绝热材料吸水后，导热系数会大幅度增加，研究表明，某导热系数为0.03kcal/ m·h·℃的材料，吸水1%后，导热系数提高25%，继续增大含水率达百分之几，则其导热系数可以增大数倍。
如果绝热材料中含有大量的开口连通气孔，则水会在毛细管力的作用下渗透到材料的其他部位，危害更大。
传热系数、传热阻的定义。
传热系数以往称总传热系数，国家现行标准规范统一定名为传热系数。
传热系数k值是指在稳定传热条件下，围护结构两侧空气温差为1度（k,℃），1小时内通过1平方米面积传递的热量，单位是瓦/平方米·度（w/m2·k,此处k可用℃代替）。
传热阻以往称总热阻，现统一定名为传热阻。
导热系数的定义：材料导热特征的一个物理指指标、数值上等于热流密度除以负温度梯度，热流密度：垂直于热流方向的单位面积的热流量：W/m2，g=dφ/dAλ=－g→/gra d T传热系数、传热阻的定义传热的一般概念系统有关参数的值不随时间变化的状态称为稳定状态，反之则为非稳定状态，按一定的时间间隔重复，不受初始状态的影响称为周期状态，逐渐由初始状态过渡到稳定状态或周期状态称为过渡状态。
热传导：由温度差引起的构件内部微粒运动产生的热量转移过程。
热对流：因流体内部各部分相对位移引起的热量转移过程。
热辐射：由于物体的温度使物体表面发射电磁波的热量转移过程，热辐射的波长主要在0.1～100μm之间。
传热：由热传导、热对流或热辐射以及它们共同作用引起的能量传输过程。

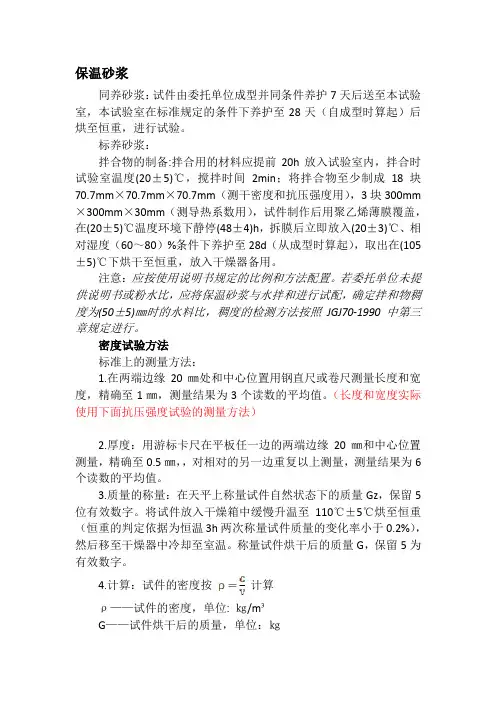

测试方法：根据上述介绍过的原理、概念、决定了测试过程，分为两类：一是实验室热工测试，二是现场测试，物理量可以为导热系数和传热系数。
1）导热系数：应采用稳态法，这类方法有防护热板法，热流计法及适用于管壳和散粒状材料的圆管法，圆球法，为了缩短试验时间还有热线法和热脉冲法，我个人认为热线法、热脉冲法这两种非稳态法可以用于企业生产的质量控制，不要用于检验鉴定。
2）热阻、传热系数应采用稳态法、标定和防护热箱法。
这几种方法都是稳态的，其要求就是实验人为造就的稳态环境，初始状态达到稳定状态所经历的过渡状态的时间与试件状态，环境条件，设备能力等有关。
3）现场传热系数的测定，一般认为现场构筑物建筑构件条件不一，难以获及稳态的传热测试条件，所以一般采用的是周期状态，并且要求在温度梯度存在，传热方向恒定的条件下测试。
