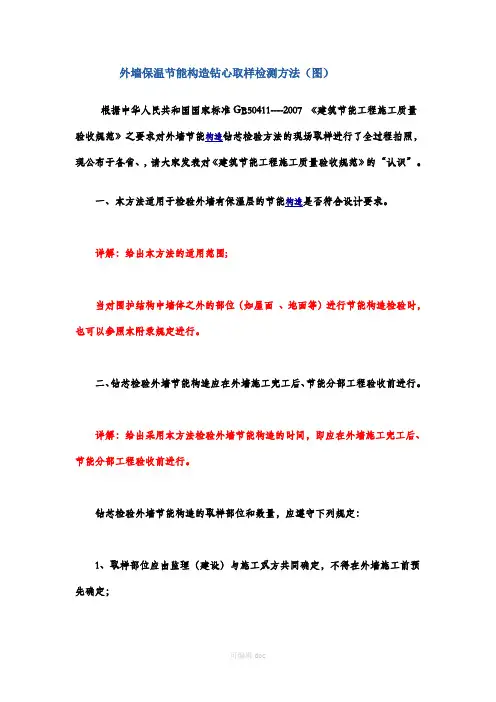

外墙保温节能构造钻心取样检测方法（图）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现公布于各省、，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

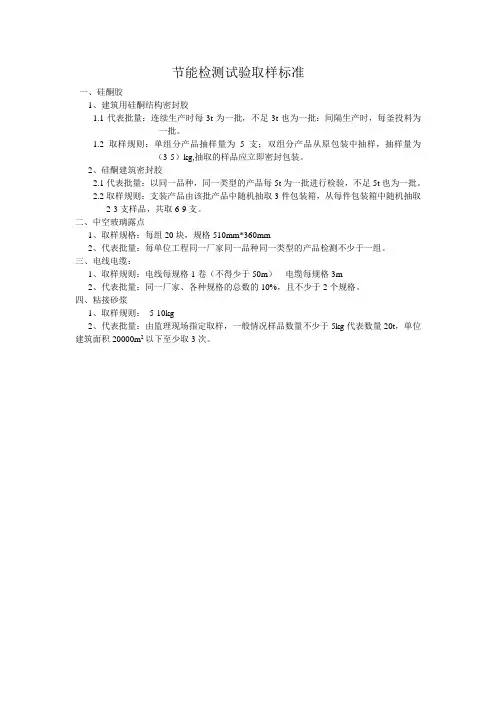

节能检测试验取样标准
一、硅酮胶
1、建筑用硅酮结构密封胶
1.1代表批量：连续生产时每3t为一批，不足3t也为一批：间隔生产时，每釜投料为
一批。
1.2取样规则：单组分产品抽样量为5支；双组分产品从原包装中抽样，抽样量为
（3-5）kg,抽取的样品应立即密封包装。
2、硅酮建筑密封胶
2.1代表批量：以同一品种，同一类型的产品每5t为一批进行检验，不足5t也为一批。
2.2取样规则：支装产品由该批产品中随机抽取3件包装箱，从每件包装箱中随机抽取
2-3支样品，共取6-9支。
二、中空玻璃露点
1、取样规格：每组20块，规格510mm*360mm
2、代表批量：每单位工程同一厂家同一品种同一类型的产品检测不少于一组。
三、电线电缆：
1、取样规则：电线每规格1卷（不得少于50m）电缆每规格3m
2、代表批量：同一厂家、各种规格的总数的10%，且不少于2个规格。
四、粘接砂浆
1、取样规则：5-10kg
2、代表批量：由监理现场指定取样，一般情况样品数量不少于5kg代表数量20t，单位建筑面积20000m2以下至少取3次。

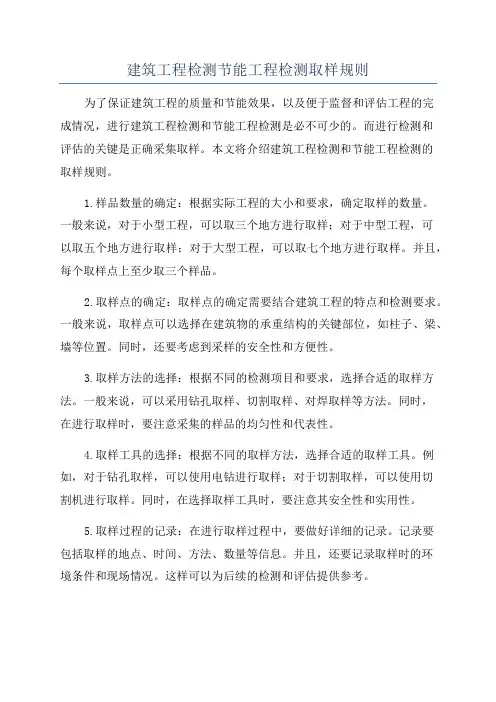

建筑工程检测节能工程检测取样规则为了保证建筑工程的质量和节能效果，以及便于监督和评估工程的完成情况，进行建筑工程检测和节能工程检测是必不可少的。
而进行检测和评估的关键是正确采集取样。
本文将介绍建筑工程检测和节能工程检测的取样规则。
1.样品数量的确定：根据实际工程的大小和要求，确定取样的数量。
一般来说，对于小型工程，可以取三个地方进行取样；对于中型工程，可以取五个地方进行取样；对于大型工程，可以取七个地方进行取样。
并且，每个取样点上至少取三个样品。
2.取样点的确定：取样点的确定需要结合建筑工程的特点和检测要求。
一般来说，取样点可以选择在建筑物的承重结构的关键部位，如柱子、梁、墙等位置。
同时，还要考虑到采样的安全性和方便性。
3.取样方法的选择：根据不同的检测项目和要求，选择合适的取样方法。
一般来说，可以采用钻孔取样、切割取样、对焊取样等方法。
同时，在进行取样时，要注意采集的样品的均匀性和代表性。
4.取样工具的选择：根据不同的取样方法，选择合适的取样工具。
例如，对于钻孔取样，可以使用电钻进行取样；对于切割取样，可以使用切割机进行取样。
同时，在选择取样工具时，要注意其安全性和实用性。
5.取样过程的记录：在进行取样过程中，要做好详细的记录。
记录要包括取样的地点、时间、方法、数量等信息。
并且，还要记录取样时的环境条件和现场情况。
这样可以为后续的检测和评估提供参考。
1.现场勘测：在进行节能工程检测之前，首先要进行现场勘测。
勘测的目的是了解建筑物的结构和特点，为取样提供参考。
在勘测中，要注意采集建筑物的相关资料和图纸。
2.取样点的确定：根据现场勘测的结果和检测要求，确定取样点。
一般来说，可以选择在建筑物的外墙、屋顶、窗户等位置进行取样。
并且，要选择代表性好的区域进行取样。
3.取样方法的选择：根据不同的检测项目和要求，选择合适的取样方法。
一般来说，可以采用学动取样、非接触式取样、取样器具取样等方法。
同时，在进行取样时，要注意取样的准确性和可靠性。
建筑节能材料进场和设备的复验取样建筑节能是当前社会迫切需要解决的问题之一，而建筑节能材料的选择和合理使用则是实现建筑节能的关键。
为了确保建筑节能材料和设备的质量，需要对其进行进场检验，运行检验以及复验取样等工作。
本文将重点介绍建筑节能材料进场和设备的复验取样工作。
一、建筑节能材料进场检验建筑节能材料进场检验主要是对各个品牌的产品进行检验，以确保产品质量达到国家标准及设计要求。
进场检验应该做到全面、严格、细致，对建筑节能产品的外观、结构、性能、材料等各项指标进行检测。
进场检验的主要质量标准包括以下几个方面：1.外观检验外观检验是建筑节能材料进场检验中的一个重要环节，主要是对产品表面进行检查和比对，以确认产品是否符合设计要求。
外观检验的主要内容包括产品颜色、形状、尺寸规格、表面平整度、边角是否完好等。
2.材料检验材料检验是建筑节能材料进场检验的重要部分，主要是对产品配方及材料进行检测，以保证配方及材料符合国家标准和设计要求。
材料检验时要注意检查配方信息是否与产品标签信息相符合，并且检查材料掺杂、杂质等问题。
3.结构检验结构检验是建筑节能材料进场检验中的一个重要环节，主要是对产品结构的稳定性、正常性和运行性能进行检测。
结构检验时要注意检查产品是否存在锈蚀、变形、缺陷等情况。
二、建筑节能材料运行检验建筑节能材料进场检验后，还需进行运行检验。
运行检验是指下料到施工现场后，对建筑节能材料在施工中的运行状态进行测试和验证。
运行检验的主要步骤如下：1.制定检验计划2.选择相关的检验工具及仪器3.对检验对象进行检验4.记录检验结果及处理方式。
5.综合判断运行检验主要质量标准包括：性能、安全、次品率等方面。
三、建筑节能材料的复验取样建筑节能材料和设备入场检验及运行检验后，应对其进行复验取样。
复验取样是指将原检验过程中有疑点或者有问题的建筑节能材料及设备进行再次取样，并送往外部权威检验机构进行后续具体检测。
复验取样主要目的是对已经使用的建筑节能材料进行全面检验以及保证施工项目的质量。

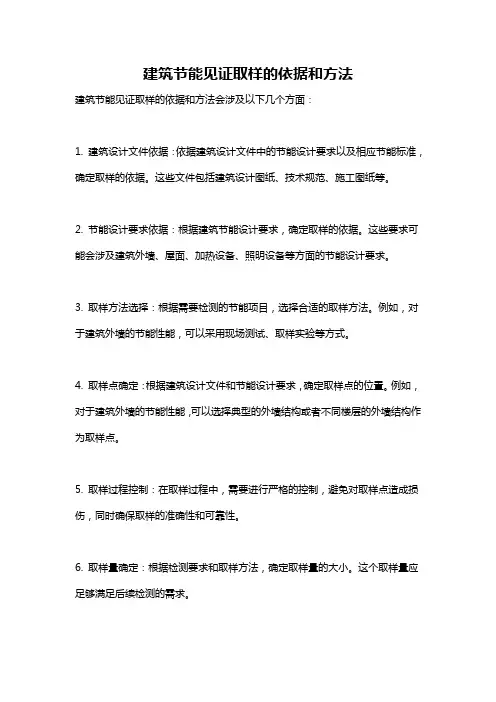

建筑节能见证取样的依据和方法
建筑节能见证取样的依据和方法会涉及以下几个方面：
1. 建筑设计文件依据：依据建筑设计文件中的节能设计要求以及相应节能标准，确定取样的依据。
这些文件包括建筑设计图纸、技术规范、施工图纸等。
2. 节能设计要求依据：根据建筑节能设计要求，确定取样的依据。
这些要求可能会涉及建筑外墙、屋面、加热设备、照明设备等方面的节能设计要求。
3. 取样方法选择：根据需要检测的节能项目，选择合适的取样方法。
例如，对于建筑外墙的节能性能，可以采用现场测试、取样实验等方式。
4. 取样点确定：根据建筑设计文件和节能设计要求，确定取样点的位置。
例如，对于建筑外墙的节能性能，可以选择典型的外墙结构或者不同楼层的外墙结构作为取样点。
5. 取样过程控制：在取样过程中，需要进行严格的控制，避免对取样点造成损伤，同时确保取样的准确性和可靠性。
6. 取样量确定：根据检测要求和取样方法，确定取样量的大小。
这个取样量应足够满足后续检测的需求。
7. 取样保存：在取样完毕后，需要将取样标本进行合适的保存，以确保后续检测的准确性和可靠性。
以上是建筑节能见证取样的一般依据和方法，具体场景下可能会有一些差异。
在实际操作中，需要根据具体的需求和标准要求进行操作。

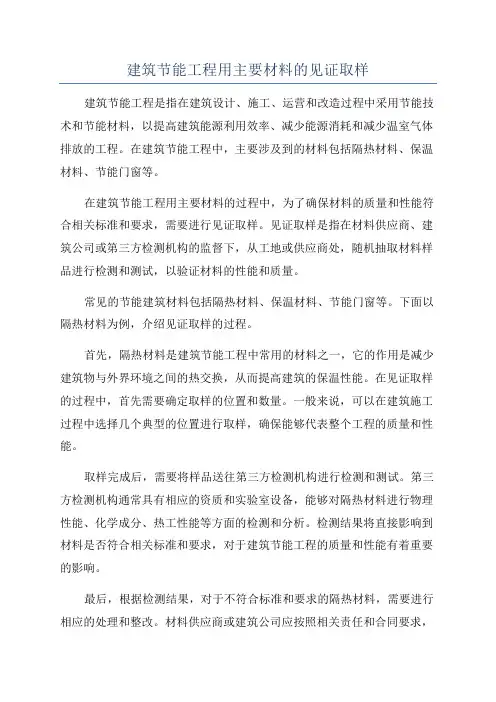

建筑节能工程用主要材料的见证取样建筑节能工程是指在建筑设计、施工、运营和改造过程中采用节能技术和节能材料，以提高建筑能源利用效率、减少能源消耗和减少温室气体排放的工程。
在建筑节能工程中，主要涉及到的材料包括隔热材料、保温材料、节能门窗等。
在建筑节能工程用主要材料的过程中，为了确保材料的质量和性能符合相关标准和要求，需要进行见证取样。
见证取样是指在材料供应商、建筑公司或第三方检测机构的监督下，从工地或供应商处，随机抽取材料样品进行检测和测试，以验证材料的性能和质量。
常见的节能建筑材料包括隔热材料、保温材料、节能门窗等。
下面以隔热材料为例，介绍见证取样的过程。
首先，隔热材料是建筑节能工程中常用的材料之一，它的作用是减少建筑物与外界环境之间的热交换，从而提高建筑的保温性能。
在见证取样的过程中，首先需要确定取样的位置和数量。
一般来说，可以在建筑施工过程中选择几个典型的位置进行取样，确保能够代表整个工程的质量和性能。
取样完成后，需要将样品送往第三方检测机构进行检测和测试。
第三方检测机构通常具有相应的资质和实验室设备，能够对隔热材料进行物理性能、化学成分、热工性能等方面的检测和分析。
检测结果将直接影响到材料是否符合相关标准和要求，对于建筑节能工程的质量和性能有着重要的影响。
最后，根据检测结果，对于不符合标准和要求的隔热材料，需要进行相应的处理和整改。
材料供应商或建筑公司应按照相关责任和合同要求，对于不合格的材料进行退换货或修复工作，以保证建筑节能工程的质量和性能。
综上所述，建筑节能工程用主要材料的见证取样是确保材料质量和性能符合要求的重要环节。
在取样过程中，需要合理选择取样位置和数量，进行准备工作，确保取样过程符合规范。
通过第三方检测机构对样品进行检测和分析，及时发现并处理不合格的材料。
只有这样，才能保证建筑节能工程的质量和性能，提高建筑的能源利用效率，减少能源消耗和温室气体排放。
