电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号,从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量,现代为数字量)的装置;同时满足电气隔离,确保人身和电器安全的重要设备。
电流互感器是组成二次回路的电器,并不是串联在主电路中的,一般来说,使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。
一般电表承受的电流为5A,当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。
一般来说电流互感器中间的大的孔是穿过主回路线路的,根据主回路电流大小还可能进行几次穿孔,而电流互感器的端子与测量电表直接串联组成二次回路。
电流互感器在使用中应注意事项:1.运行中的电流互感器二次侧决不允许开路,在二次侧不能安装熔断器、刀开关。
这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数,在开路的状态下,电流互感器相当于一台升压变压器。
2、电流互感器安装时,应将电流互感器的二次侧的一端(一般是K2)、铁芯、外壳做可靠接地。
以预防一、二侧绕组因绝缘损坏,一次侧电压串至二次侧,危及工作人员安全。
3、电流互感器安装时,应考虑精度等级。
精度高的接测量仪表,精度低的用于保护。
选择时应予注意。
4、电流互感器安装时,应注意极性(同名端),一次侧的端子为L1、L2(或P1、P2),一次侧电流由L1流入,由L2流出。
而二次侧的端子为K1、K2(或S1、S2)即二次侧的端子由K1流出,由K2流入。
L1与K1,L2与K2为同极性(同名端),不得弄错,否则若接电度表的话,电度表将反转。
5、电流互感器一次侧绕组有单匝和多匝之分,LQG型为单匝。
而使用LMZ型(穿心式)时则要注意铭牌上是否有穿心数据,若有则应按要求穿出所需的匝数。
注意:穿心匝数是以穿过空心中的根数为准,而不是以外围的匝数计算(否则将误差一匝)。
6、电流互感器的二次绕组有一个绕组和二个绕组之分,若有二个绕组的,其中一个绕组为高精度(误差值较小)的一般作为计量使用,另一个则为低精度(误差值较大)一般用于保护。
零序电流互感器安装注意事项及试验措施摘要:为了提高用电的安全性和可靠性,顺利发挥出小电流的接地选线功能,零序电流互感器的正确安装和校核非常重要。
因此,本文通过对零序电流互感器安装的注意事项以及试验措施进行分析探讨,以求减小零序电流测量的误差,降低零序电流互感器发生故障的概率,从而保证零序电流互感器运行的稳定、高效,进而保证电力行业的进一步发展。
关键词:零序电流互感器;注意事项;试验措施1零序电流互感器工作原理零序电流互感器通常和电力系统中其他装置配合使用,如在部分系统中,零序电流互感器主要发挥监控线路故障的作用,旨在及时发现线路故障并解决。
电力系统建设中还存在零序电流互感器安装错误的问题,无法充分发挥互感器功能,从而造成系统安全隐患。
现对零序电流互感器运作原理进行分析,可知其线路保护功能的实现主要利用基尔霍夫电流定律,这一定律规定任一电路节点的电流代数和为零,如果有节点电流超过零序电流规定值时,则说明存在线路故障[1]。
2零序电流互感器电气安装技术零序电流的接线方法可以分为两种:第一种是在配出线的线路中安装零序电流滤序器,第二种是在配出线的线路上安装专用的两相不完全星型的零序电流互感器。
这两种方法均有其独特的优缺点以及适用范围,在选择时要全面考虑安装环境以及安装要求来进行。
由于目前大部分变电站使用的都是外界零序电流互感器,所以,在安装时必须严格按照以下电气安装要求来进行。
首先,零序电流互感器内径要比电缆终端断头外径粗,以便两者能够顺利连接;其次,要尽量保证在电缆线安装时不拆卸零序电流互感器,如果一定要拆卸时,一定要确保零序电流互感器恢复原状;再者,提前明确接地线和零序电流互感器的安装位置,作为电缆线的金属屏蔽接地线的截面积不能少于25平方毫米,并在接地端配有接地端子,以便实现接地线与接地铜排的紧密结合;最后,电缆线的金属屏蔽线必须采用特制的导线,确保接地线连接良好,以满足接地线的接线要求,保障零序电流互感器的顺利运行。
220千伏油浸式电流互感器内部电弧故障试验方案一、试验目的为考核油浸式电流互感器的防爆性能,促进产品内部电弧故障防护能力的提升,特制定本方案。
本方案规定了220千伏油浸式电流互感器(包括倒立式、正立式两种结构)内部电弧故障试验的试验条件、试验场地、试品要求、引弧位置、引弧方式、试验要求、试验线路、试验方法、试验判据、试验报告要求等。
二、参考标准GB/T20840.1—2010互感器第1部分:通用技术要求GB/T20840.2—2014互感器第2部分:电流互感器的补充技术要求三、试验条件试验条件包括:1.试验应在相关附件安装好后的完整试品上进行;2.试验前试品的本体温度与环境温度应无显著差异;3.试验时的环境温度应为-IOC~40℃;4.试验场所不应有明显的外部电磁场影响;5.试验依据使用条件单相进行;6.试品底座应固定安装在至少500mm高的支架上。
四、试验场地(-)试验场地的功能划分内部电弧故障试验是一项破坏性试验,试验过程中可能出现爆炸、着火、漏油、碎片飞逸等多种现象。
内部电弧故障试验的场地根据其功能主要划分为试验区和安全防护功能区。
(二)试验区试验区对其平面、高度有相应要求,应对试验区内试品在试验中出现的漏油、油气混合物扩散、爆炸着火等现象采取相应的处理。
1.试验区平面要求内部电弧故障试验时,电流互感器的部件(例如储油柜、外绝缘套、膨胀器、膨胀器外罩、油箱等)可能会因压力导致破裂从而飞逸,应规定试品周围用于碎片飞逸的遏制区。
原则上遏制区内应无妨碍碎片飞逸的障碍物,遏制区的直径应等于电流互感器对径(最大尺寸)加上两倍试品高度。
遏制区不意图见图1O图1遏制区示意图2.试验区高度要求220千伏油浸式电流互感器内部电弧故障试验时,试验区的空间高度应不低于20m。
3.试验区对试品漏油、油气混合物扩散的处理方法试验区应具备收集、处理试品因试验而泄漏的绝缘油的功能,可采用地面及(或)地面四边带油槽的泄油池,也可布置具有可移动泄油、储油的试验工装等。
电流互感器绝缘性能分析及介质损耗因数测量摘要:介质损耗因数(tgδ)是反映电介质内单位体积中能量损耗的大小,测量介质损耗因数可有效判断电气设备的绝缘状况。
文章介绍了35kV电流互感器高压下测量被试品的介质损耗因数和电容量的试验方法,通过检查参数直接了解电流互感器的绝缘情况。
关键字:电流互感器、高电压、介质损耗因数,绝缘电阻前言在发电、变电、输电、配电和用电的线路中电流大小悬殊,从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流,电流互感器就起到电流变换和电气隔离作用。
本次通过对35kv油浸式LB-35电流互感器进行绝缘电阻和介质损耗因数的测量,从而判断电流互感器的绝缘性能及其老化程度。
1.电流互感器电流互感器根据电磁感应原理工作,根据磁动势平衡的原理,铁心的原边绕组匝数很少,串在需要测量的电流线路中,副边绕组匝数较多,串在测量仪表和保护回路中,作用在设备运转接近短路时,可以将一次高压的大电流按照设定好的数值转成低压小电流,然后给二次仪表,用来进行保护、测量等用途。
2.预防性试验预防性试验是电力设备运行管理工作的重要部分,是实现电力设备科学管理、安全运行、提高经济效益的重要保障。
由于预防性试验结果对判定电气设备能否继续长期稳定安全运行起着不可替代的作用,因而如何对预防性试验结果做出正确的分析和判断则显得更为重要。
本次主要讲述绝缘电阻和介质损耗角的测量。
3 绕组绝缘电阻的测量3.1试验目的绝缘电阻是用来考察电气设备绝缘性能的,是在规定的温度、湿度条件下,对绝缘绕组施加规定的电压,从而测量出来的电阻值,所测绝缘电阻值能发现电流互感器绝缘局部或整体受潮或脏污,绝缘油严重劣化,绝缘击穿或严重热老化等缺陷。
3.2试验设备表 1 试验设备3.3试验操作程序(1)将电流互感器的末屏、各二次绕组可靠接地,将末屏、各二次绕组短接,接地线至末屏与各二次绕组短接线。
(2)将地线接至兆欧表的“E”端。
(3)一次绕组L1、L2短路之后接兆欧表的“L”端。

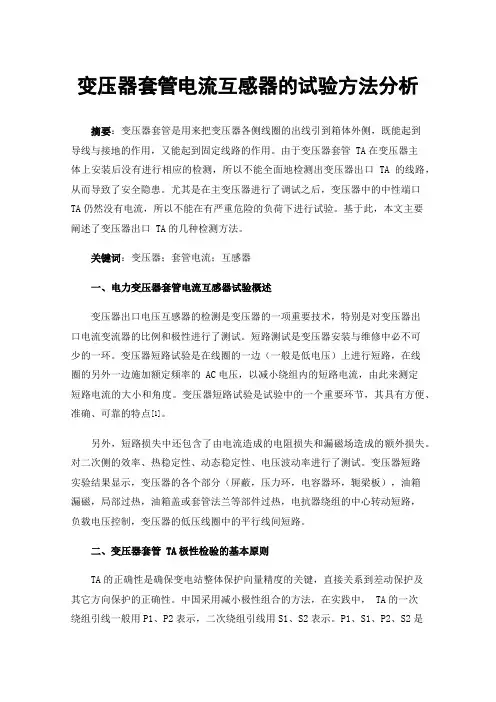

变压器套管电流互感器的试验方法分析摘要:变压器套管是用来把变压器各侧线圈的出线引到箱体外侧,既能起到导线与接地的作用,又能起到固定线路的作用。
由于变压器套管 TA在变压器主体上安装后没有进行相应的检测,所以不能全面地检测出变压器出口 TA的线路,从而导致了安全隐患。
尤其是在主变压器进行了调试之后,变压器中的中性端口TA仍然没有电流,所以不能在有严重危险的负荷下进行试验。
基于此,本文主要阐述了变压器出口 TA的几种检测方法。
关键词:变压器;套管电流;互感器一、电力变压器套管电流互感器试验概述变压器出口电压互感器的检测是变压器的一项重要技术,特别是对变压器出口电流变流器的比例和极性进行了测试。
短路测试是变压器安装与维修中必不可少的一环。
变压器短路试验是在线圈的一边(一般是低电压)上进行短路,在线圈的另外一边施加额定频率的 AC电压,以减小绕组内的短路电流,由此来测定短路电流的大小和角度。
变压器短路试验是试验中的一个重要环节,其具有方便、准确、可靠的特点[1]。
另外,短路损失中还包含了由电流造成的电阻损失和漏磁场造成的额外损失。
对二次侧的效率、热稳定性、动态稳定性、电压波动率进行了测试。
变压器短路实验结果显示,变压器的各个部分(屏蔽,压力环,电容器环,轭梁板),油箱漏磁,局部过热,油箱盖或套管法兰等部件过热,电抗器绕组的中心转动短路,负载电压控制,变压器的低压线圈中的平行线间短路。
二、变压器套管 TA极性检验的基本原则TA的正确性是确保变电站整体保护向量精度的关键,直接关系到差动保护及其它方向保护的正确性。
中国采用减小极性组合的方法,在实践中, TA的一次绕组引线一般用P1、P2表示,二次绕组引线用S1、S2表示。
P1、S1、P2、S2是同极性的末端,而P1、S2、P2、S1是不等极性的末端。
TA次级线圈的S1端子与保护设备的 A、 B、 C连接,S2端子与保护设备的 AN、 BN、 CN连接,即 TA次级绕组的正导线。

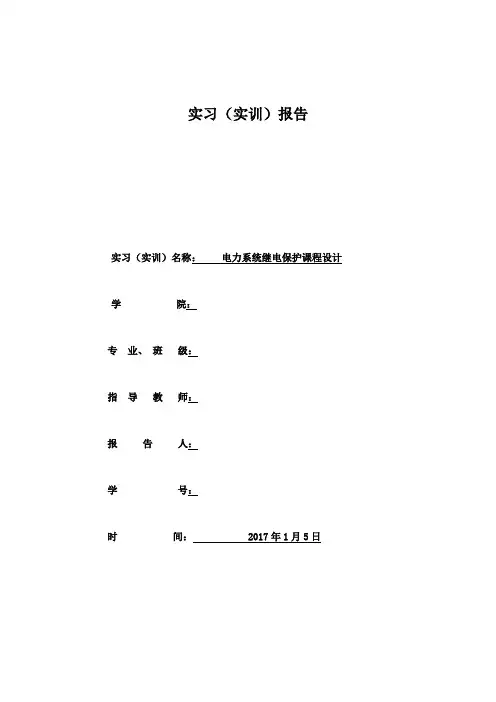

实习(实训)报告实习(实训)名称:电力系统继电保护课程设计学院:专业、班级:指导教师:报告人:学号:时间: 2017年1月5日目录1设计题目......................................................................... (3)2 分析设计要求........................................................................... (4)设计规定................................................................... . (5)本线路保护计........................................................................... .. (6)系统等效电路图 (7)3 三段式零序电流保护整定计算........................................................................... .. (8)三段式零序电流保护中的原则........................................................................... . (9)M侧保护1零序电流保护Ⅰ段整定........................................................................... (10)N侧保护1零序电流保护Ⅰ段整定........................................................................... . (11)4 零序电流保护评价........................................................................... .. (12)原理与内容 (13)零序电流保护的优缺点 (13)5 总结........................................................................... . (14)参考文献.............................................................................. (15)1 设计题目如图1所示为双电源网络中,已知线路的阻抗km X /4.01Ω=,km X /4.10Ω=,两侧系统等值电源的参数: 相电动势:kV E E N M 3115==各电源阻抗:Ω==521M M X X ,Ω==1021N N X X ,Ω=80M X ,Ω=150N X 。
220kV六氟化硫电流互感器试验报告报告编号:FR/电流互感器/01执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/02执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/03执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/04执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/05执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/06执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/07执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/08执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/09执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/10执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2009年8 月10日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/11执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/12执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效报告编号:FR/电流互感器/13执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效2.未经本公司批准不得复制试验报告(完整复制除外)试验人员:审核人员:批准人员:--以下空白--220kV六氟化硫电流互感器试验报告报告编号:FR/电流互感器/14执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效2.未经本公司批准不得复制试验报告(完整复制除外)试验人员:审核人员:批准人员:--以下空白--220kV六氟化硫电流互感器试验报告报告编号:FR/电流互感器/15执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效2.未经本公司批准不得复制试验报告(完整复制除外)试验人员:审核人员:批准人员:--以下空白--220kV六氟化硫电流互感器试验报告报告编号:FR/电流互感器/16执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效2.未经本公司批准不得复制试验报告(完整复制除外)试验人员:审核人员:批准人员:--以下空白--报告编号:FR/电流互感器/17执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效2.未经本公司批准不得复制试验报告(完整复制除外)试验人员:审核人员:批准人员:--以下空白--报告编号:FR/电流互感器/18执行规程:《中国大唐集团公司企业标准》 Q/CDT 107 001-2005 试验日期: 2008年12月28日三、结论:合格注:1.本结果仅对所试验被试品有效2.未经本公司批准不得复制试验报告(完整复制除外)试验人员:审核人员:批准人员:--以下空白--。
电流互感器变比调整试验方法简介作者:史梅红来源:《中国科技博览》2016年第23期[摘 ;要]电流互感器的特性是影响继电保护装置正确动作的重要因素,通过对电流互感器变比调整,使其满足电流传变特性的要求。
变比调整可以通过一次侧调整和二次侧调整两种方式实现,调整后变比误差的检测和极性判断方法,本文做出详细介绍。
[关键词]电流互感器;变比调整;极性实验中图分类号:TM452 文献标识码:A 文章编号:1009-914X(2016)23-0047-01随着电网的快速发展,变电站的母线短路容量不断增大,为避免电流互感器(以下简称CT)严重饱和,电流传变特性变差,需对存在饱和风险的CT开展变比调整工作,以满足继电保护装置可靠运行需要。
为保证工作有序、科学开展,现总结归纳已投运CT调整变比作业和试验方法。
一、调整变比的方式根据CT一、二次绕组型式,CT变比调整可分为一次调变比和二次调变比两种方式。
一次调变比是通过改变一次绕组串、并联关系实现变比调整;二次调变比是通过改变二次绕组抽头实现变比调整。
1、一次调变比方式当采用改变一次绕组串、并联方式实现CT变比调整时,CT一次接线如图1-3所示。
并联方式变比大(P1与C1端子相连,C2与P2端子相连),串联方式变比小(C1与C2端子相连)。
2、二次调变比方式当采用改变二次绕组抽头方式实现CT变比调整时,CT二次接线如图2所示。
选择1S1-1S2抽头时变比小,选择1S1-1S3抽头时变比大。
二、测试方法介绍在调整已投运CT变比时,若采用一次调变比方式,因CT本体与一次导线和二次回路的接线均未改动,原一、二次电流的相位关系不会发生变化,所以只需验证调整后的CT变比即可,无需重新验证CT极性的正确性;若采用二次调变比方式,由于CT本体与二次回路的接线发生变化,除进行CT变比测试外,还需再次验证CT极性的正确性。
1、CT变比测试方法目前,普遍采用的CT变比测试方法有两种,即一次升流测试法和互感器综合测试仪检测法。
1.用途本产品为配合接地检测用的高精度零序电流互感器,在电力、石油、化工、铁路、煤炭、纺织等各系统里的发电厂、变电站、开关站中,用于不接地系统、经消弧线圈接地系统(通称为小电流接地系统)的电力系统中0.6~66KV线路上,配合微机式接地检测装置或带接地检测功能的微机保护,选择出接地线路,正确切除故障。
本产品也可与共用发电机母线的中小型发电机的零序方向电流定子接地保护配套使用,保证定子接地保护有选择性准确动作。
本产品在原方(接地)电流很宽的范围内,从0.2A到100A均可保证足够的准确度,以保证在各种接地方式下接地选线的正确性。
本产品可与本公司生产的ATX-99型、北京天利自动化设备研究所生产的TLX-99型和国内、外各厂家生产的微机式接地检测装置或西门子公司、北京四方继保自动化公司、阿城继电器股份公司、黑龙江光宇集团公司和国内、外各厂家生产的带接地检测功能的微机保护配套应用,使之充分发挥作用,准确选出接地线路。
2.型号、规格2.1型号及其含义L J W Z -------------规格代号,见表1;------------------环氧树脂浇注式;--------------------与微机装置配套;-----------------------零序接地检测用;--------------------------电流互感器;2.2规格:见表1LJWZ-3、LJWZ-4和LJWZ-5型用于不接地系统或经消弧线圈接地系统(小电流接地系统);3.结构本互感器由铁心、绕组和π形电镀钢质支架等元、器件组成。
铁心是用优质高导磁合金材料卷绕制成的环形铁心,外形尺寸见图1、图2和图3。
使用时高压电缆或引线需由其内孔中穿过。
π形电镀钢质支架用于将本互感器按装在高压开关柜或电缆支架上,安装开孔尺寸见图4A和图4B。
安装方式有两种,一种是带支架的一般安装方式,安装开孔尺寸见图4(A)。
当安装互感器的位置很小时,可以将互感器的支架取下,直接利用安装支架的4个螺孔安装,此时安装开孔尺寸见图4(B)。
