TD信令流程图

TDD-LTE 基本信令流程图1概述本文主要针对TD-LTE端到端信令流程图进行分解，为端到端平台提供分析流程呈现依据。

由于部分流程无S1口信令支撑，当前根据相关文档进行的绘制，后续具备条件后进行补充调整。

2 TDD-LTE 网络结构概述LTE 的系统架构分成两部分，包括演进后的核心网EPC （MME/S-GW ）和演进后的接入网E-UTRAN 。

演进后的系统仅存在分组交换域。

LTE 接入网仅由演进后的节点B （evolved NodeB ）组成，提供到UE 的E-UTRA 控制面与用户面的协议终止点。

eNB 之间通过X2接口进行连接，并且在需要通信的两个不同eNB 之间总是会存在X2接口。

LTE 接入网与核心网之间通过S1接口进行连接，S1接口支持多—多联系方式。

与3G 网络架构相比，接入网仅包括eNB 一种逻辑节点，网络架构中节点数量减少，网络架构更加趋于扁平化。

扁平化网络架构降低了呼叫建立时延以及用户数据的传输时延，也会降低OPEX 与CAPEX 。

由于eNB 与MME/S-GW 之间具有灵活的连接（S1-flex ），UE 在移动过程中仍然可以驻留在相同的MME/S-GW 上，有助于减少接口信令交互数量以及MME/S-GW 的处理负荷。

当MME/S-GW 与eNB 之间的连接路径相当长或进行新的资源分配时，与UE 连接的MME/S-GW 也可能会改变。

E-UTRAN2.1 EPC 与E-UTRAN 功能划分与3G 系统相比，由于重新定义了系统网络架构，核心网和接入网之间的功能划分也随之有所变化，需要重新明确以适应新的架构和LTE 的系统需求。

针对LTE 的系统架构，网络功能划分如下图：E-UTRANeNodeB功能：1）无线资源管理相关的功能，包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等；2）IP头压缩与用户数据流加密；3）UE附着时的MME选择；4）提供到S-GW的用户面数据的路由；5）寻呼消息的调度与传输；6）系统广播信息的调度与传输；7）测量与测量报告的配置。

UE EUTRAN
RRCConnectionRelease
本地释放
某些情况下，UE的RRC层根据NAS层的指示主动释放RRC连接，不通知网络侧而 主动进入空闲状态，如NAS层鉴权过程中没有通过鉴权检查
RRC过程场景总结

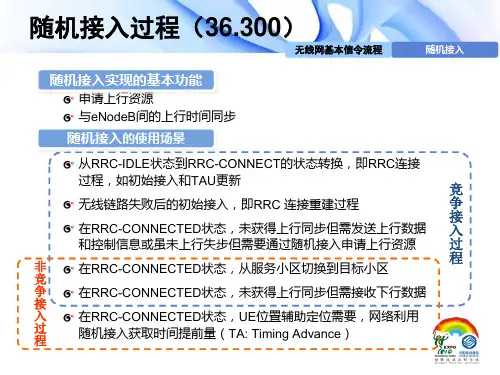

无线网基本信令流程
RRC连接建立、重配 重建、释放
RRC过程总结
RRC连接建立 RRC连接重建 RRC重配置 RRC释放 初始接入Attach时发 起； RRC连接出现异常 当需要对SRB和DRB UE从IDLE态至连接 时发起： 进行管理时发起： 态时发起： E-RAB的建立、修改、 希望解除与UE的 切换失败； 发起呼叫； RRC连接，使UE 场景 无线链路失败； 删除； 响应寻呼； 底层完整性保护失 请求UE激活SRB2； 返回IDLE态时； Attach Request； 测量控制下发时发起； 败； TAU Request； RRC重配置失败； 切换执行时发起； Detach Request
RRCConnectionReestablishmentRequest RRCConnectionReestablishment
RRCConnectionReestablishmentComplete
UE
EUTRAN
RRC连接重建立拒绝流程
第二步中，如果eNB中没有UE的上下文 信息，则拒绝为UE重建RRC连接，则 通过DL_CCCH在SRB0上回复一条RRC 连接重建立拒绝消息
RRCConnectionRequest
RRCConnectionSetup
RRCConnectionSetupComplete
UE
EUTRAN
RRC连接建立失败
第二步中，如果eNB拒绝为UE建立RRC 连接，则通过DL_CCCH在SRB0上回复 一条RRC连接拒绝消息

存储客户承载信息、PDN网关功 能和分配用户ip
附二
用户平面协议栈
UE PDCP RLC MAC PHY
eNB PDCP RLC MAC PHY
控制平面协议栈
UE NAS RRC PDCP RLC MAC PHY
eNB
RRC PDCP RLC MAC PHY
MME NAS
SIB1：消息包含终端当前驻留小区的信息，如PLMN（public land mobile network，公共陆地移动网络），小区是否允许用户接入， 频段信息等。 SIB2：无线资源配置信息等。 SIB3：包含小区重选相关信息，同频、异频以及异系统的公用信息、 频点信息以及同频小区的重选信息。 SIB4：包含系统给当前驻留小区配置的临区列表信息。 SIB5：异频小区的重选参数和邻区列表。 SIB6-SIB8：提供的是异系统的小区重选参数，例如：LTE与TDSCDMA、WCDMA和GSM等系统之间，小区重选或切换的参数。
信令流程
附着信令 UE需要注册到网络中，接受服务，这个注册过程就是网络附着。LTE信 令的附着过程可以分为RRC连接建立、鉴权加密、UE能力查询、RRC连 接重配置、附着几个过程交互进行。
RRC连接标识、驻留小区的标识信息
RRC连接标识和无线资源配置情况
RRC连接标识、驻留小区的标识信息、Nas层消息和attach请求
去附着
UE
eNode B
EPC
UIInformation transfer (Detach Request)
DIIformation Transfer (Detach Accept)
RRC Connection Release
Uplink NAS transport (Detach Request)

TD-LT信令流程及信令解码TD-LTE信令流程及信令解码第1页共84页TD-LT信令流程及信令解码〔2021.03〕本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析，第2页共84页TD-LT信令流程及信令解码并加以标注。

所有信令为eNB侧跟踪的信令。

1.PS业务建立流程：1.1RRC Connection RequestUE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接，该消息携带主要IE有：-ue-Identity :初始的UE标识。

如果上层提供S-TMSI，侧该值为S-TMSI；否那么从0…240-1中抽取一个随机值，设置为ue-Identity。

-establishmentCause :建立原因。

该原因值有emergency, highPriorityAccess,第3页共84页TD-LT 信令流程及信令解码mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。

其中“mt〞代表移动终端，“mo〞代表移动始端。

信令解码如下：-RRC-MSG : |_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message : |_message : |_c1 :|_rrcConnectionRequest : |_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity :|_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 ) 04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
