2013~2014学年度第二学期东北大学期末复习资料数字测图原理与方法备考题库一、概念题(本大题共66小题,其中()内为补充内容)1. 测绘学: 测绘学是以地球形状、大小及地球表面上的各种地物的几何形状和地貌的形态为研究对象,并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。
2. 地球椭球体:在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近大地水准面、并且可用数学式表达的几何形体。
3. 地球椭球:代表地球形状和大小的旋转椭球。
4. 参考椭球:与某个区域如一个国家大地水准面最为密合的椭球称为参考椭球。
5. 参考椭球定位:确定参考椭球面与大地水准面的相关位置,使参考椭球面在一个国家或地区内最佳拟合,称为参考椭球定位。
6. 大地水准面:水准面中与平均海水面相吻合并向大陆、岛屿内延伸而形成的闭合曲面,称为大地水准面。
7. 大地坐标系:把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫大地坐标系。
8. 大地体:大地水准面所包围的地球形体,叫大地体。
9. 高程:地面点到大地水面的铅垂距离,称为该点的绝对高称,或称海拔。
10. 地物:地球表面的一切物体(包括自然地物和人工地物)统称为地物。
11. 地貌: 地貌是指地表面高低起伏的形态。
12. 视差:由于物像没有和十字分划板重合,当人眼相对十字分划板相对移动时物像也和十字分划板相对移动,这种现象叫视差。
13. 照准部偏心差:是指照准部旋转中心与水平度盘分划中心不重合,指标在度盘上读数时产生的误差。
14. 照准误差:是指视准轴偏离目标与理想照准线的夹角。
(即视准轴不垂直于仪器横轴时产生的误差)15. 竖盘指标差:(由于竖盘水准管或垂直补偿器未安到正确位置,使竖盘读数的指标线与垂直线有一个微小得角度差x,称为“竖盘指标差”。
)因竖直度盘指标线偏离了正确而使竖直角与正确值产生的差异被称为竖盘指标差。
第一章绪论1、什么叫大地水准面?它有什么特点和作用?2、测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别?3、什么叫高斯投影?高斯平面直角坐标系是怎样建立的?4、我国某处地面点A的高斯平面直角坐标值为x=3234567.89m,y=38432109.87m,问该坐标值是按几度带投影计算而得?A点位于第几带?该带中央子午线的经度是多少?A点在该中央子午线的哪一侧?距离中央子午线和赤道各为多少米?5、何谓绝对高程(海拔)?何谓相对高程(假定高程)?何谓高差?第二章 水准测量1、 进行水准测量时,设A 为后视点,B 为前视点,后视水准尺读数a=1.124m ,前视水准尺读数b=1.435m ,问A 、B 两点的高差hAB 为多少?设已知A 点的高程为20.024m ,问B 点的高程为多少?2、 何谓视差?产生视差的原因是什么?视差应如何消除?3、 什么叫做水准测量的测站检核,其目的是什么?经过测站检核后,为什么还要进行路线检核?①测站检核是指在测站上对后、前视标尺的黑红面读数之差,黑红面所测高差之差进行检核。
目的:若测站上有关观测限差超限,在本站检查发现后即可重测。
②每个测站的误差累积后不能超过一定限度,故要进行路线检核。
4、 何谓水准测量的高差闭合差?如何计算水准测量的容许高差闭合差? ①水准测量的高差闭合差是指水准测量观测值与重复观测值之差。
②高差闭合差计算:三等水准测量: ()mm L f h 12±= 四等水准测量: ()mm L f h 20±= 普通水准测量: ()mm L f h 40±=L 为符合路线或闭合路线的长度。
以公里为单位。
5、 用DS3水准仪进行水准测量时,为什么尽量保证前后视距相等(绘图说明)?6、 水准测量中设置转点有何作用?在转点立尺时为什么要放置尺垫?何点不能放置尺垫?7、 在表中进行附合水准测量成果整理,计算高差改正数、改正后高差和高程。

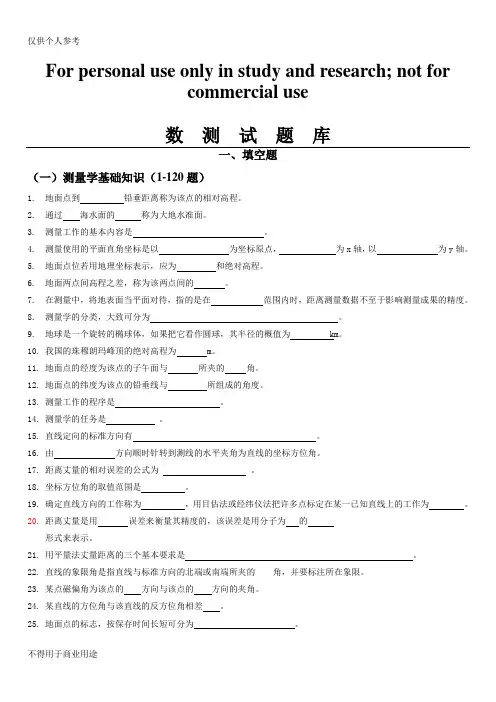

For personal use only in study and research; not forcommercial use数测试题库一、填空题(一)测量学基础知识(1-120题)1.地面点到铅垂距离称为该点的相对高程。
2.通过海水面的称为大地水准面。
3.测量工作的基本内容是。
4.测量使用的平面直角坐标是以为坐标原点,为x轴,以为y轴。
5.地面点位若用地理坐标表示,应为和绝对高程。
6.地面两点间高程之差,称为该两点间的。
7.在测量中,将地表面当平面对待,指的是在范围内时,距离测量数据不至于影响测量成果的精度。
8.测量学的分类,大致可分为。
9.地球是一个旋转的椭球体,如果把它看作圆球,其半径的概值为 km。
10.我国的珠穆朗玛峰顶的绝对高程为 m。
11.地面点的经度为该点的子午面与所夹的角。
12.地面点的纬度为该点的铅垂线与所组成的角度。
13.测量工作的程序是。
14.测量学的任务是。
15.直线定向的标准方向有。
16.由方向顺时针转到测线的水平夹角为直线的坐标方位角。
17.距离丈量的相对误差的公式为。
18.坐标方位角的取值范围是。
19.确定直线方向的工作称为,用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
20.距离丈量是用误差来衡量其精度的,该误差是用分子为的形式来表示。
21.用平量法丈量距离的三个基本要求是。
22.直线的象限角是指直线与标准方向的北端或南端所夹的角,并要标注所在象限。
23.某点磁偏角为该点的方向与该点的方向的夹角。
24.某直线的方位角与该直线的反方位角相差。
25.地面点的标志,按保存时间长短可分为。
26. 丈量地面两点间的距离,指的是两点间的 距离。
27. 森林罗盘仪的主要组成部分为 。
28. 某直线的方位角为123°20′,则它的正方位角为 。
29. 水准仪的检验和校正的项目有30. 水准仪主要轴线之间应满足的几何关系为31. 由于水准仪校正不完善而剩余的i 角误差对一段水准路线高差值的影响是 成正比的。
项目一思考与练习一、名词解释1.数字测图:利用计算机软件通过人机交互或自动处理(自动计算,自动识别,自动连接,自动调用模式等)自动绘出地形图。
2.数字地图:用数字形式存储全部地形信息的地图。
3.扫面矢量化:二、填空题1.数字测图系统是以计算机为核心,在硬件和软件的支持下,对空间数据进行数据(数据采集)、(数据输入)、(数据处理)、(数据存储)、(数据管理)、(数据计算)、(数据输出)的测绘系统;它包括(硬)件和(软)件两个部分。
2.数字测图的基本思想是将地面上的(地形和地理要素)要素转换为数字量,然后由电子计算机对其进行处理,得到内容丰富的(数字地图)。
3.计算机地图制图过程中,制图的数据类型有三种:(野外地面数据)、(航空数据)和(原图数据)。
4.数字测图的基本过程包括:(数据采集)、(数据处理)、图形输出。
5.(测量任务书或测量合同)是测量施工单位上级主管部门或合同甲方下达的技术要求文件。
6.常说的4D产品主要指(正射影像图)、(数字地面模型)、(数字线划图)、(数字栅格图)。
7.(测定点位)是测量的基本工作,(数据处理)是数字测图的关键阶段。
三、选择题1. 数字测图是一种(B)测图技术。
A.图解法B.全解析法C.半解析法2.大比例尺地面数字测图是20世纪(B)年代电子速测仪问世后发展起来的。
A.60B.70C.903.数字测图是以(B)的形式表达地形特征点的集合形态,数字测图实质是一种全解析、机助测图的方法。
A.文字B.数字C.图像4.数字测图系统是以(C)为核心,结合硬件、软件于一体的综合系统。
A.专业软件B. 绘图仪C.计算机四、判断题1.数字测图可以实现作业自动化,信息数字化,采集、绘图、用图一体化。
(√)2.野外数字测图比白纸测图精度高。
(√)3.使用普通经纬仪也可以进行数字测图。
(√)4.数字地图可以作为GIS的数据源。
(√)五、简答题1.与白纸测图相比,数字测图有哪些特点?答:可以非常方便地对其内容进行任意形式的要素组合、拼接,形成新的地图;可以以任意比例尺、任意范围绘图输出,且易于修改,可极大的缩短成图时间;可以很方便地与卫星影像、航空照片等其他信息源结合,生成新的图种;可以利用数字地图记录的信息,派生新的数据。
第十章 计算机地图绘图基础10.1 复习笔记【知识框架】【重点难点归纳】一、基本图形显示1.坐标系(见表10-1-1)表10-1-1 坐标系坐标系 基本图形显示 点的裁剪 直线段的裁剪 二维图形裁剪 多边形的裁剪 圆弧和曲线的裁剪 独立符号的自动绘制 基本线型绘制 地形图地物符号的自动绘制 线状符号的自动绘制 平行线绘制 线状符号的绘制 多边形轮廓线内绘制晕线 面状符号的自动绘制 面状符号的绘制 网格法由距离加权平均求网格点高程 三角网法的三角网连接 在网格边上等高线点的平面位置 等高线的自动绘制 等高线点的寻找 在三角形边上等高线的平面位置 在网格上等高线点的追踪 在三角形网上等高线点的追踪 等高线的光滑 计算机地图绘图基础由下向上图10-1-1 计算机屏幕坐标系2.二维图形裁剪(1)点的裁剪在笛卡儿坐标系中,窗口左下角的坐标为,窗口右上角的坐标为若某一点的坐标为x、y,同时满足和,则该点在窗口内,否则在窗口外被裁掉。
(2)直线段的裁剪直线段的裁剪算法有多种,这里介绍编码裁剪算法。
这种方法由窗口的边界分成的9个区按一定的规则用四位二进制编码来表示。
这样,当线段的端点位于某一区时,该点的位置可以用其所在区域的四位二进制码来唯一确定,通过对线段两端点的编码进行逻辑运算,就可确定线段相对于窗口的关系。
(3)多边形的裁剪把整个多边形先相对于窗口的第一条边界裁剪,然后再把形成的新多边形相对于窗口的第二条边界裁剪,如此进行到窗口的最后一条边界,从而把多边形相对于窗口的全部边界进行了裁剪。
(4)圆弧和曲线的裁剪圆弧和曲线都可以用一组短的直线段来逼近,因此,圆弧和曲线的裁剪可采取对每一条短直线段的裁剪来实现对圆弧和曲线的裁剪。
二、地形图地物符号的自动绘制1.独立符号的自动绘制(1)首先建立表示这些符号特征点信息的符号库,独立符号特征点的数据采集是将图式上的独立符号和说明符号放大20倍绘在毫米格网纸上,进行符号特征点的坐标采集,采集坐标时均已符号的定位点作为坐标原点。
数测试题库一、填空题(一)测量学基础知识(1-120题)1. 地面点到___________ 铅垂距离称为该点的相对高程。
2. 通过____ 海水面的______ 称为大地水准面。
3. 测量工作的基本内容是__________________________________ 。
4. 测量使用的平面直角坐标是以__________________ 为坐标原点,_______________ 为x轴,以_______________ 为y轴。
5. 地面点位若用地理坐标表示,应为____________ 和绝对高程。
6. 地面两点间高程之差,称为该两点间的__________ 。
7. 在测量中,将地表面当平面对待,指的是在________________ 范围内时,距离测量数据不至于影响测量成果的精度。
8. 测量学的分类,大致可分为________________________________________________ 。
9. 地球是一个旋转的椭球体,如果把它看作圆球,其半径的概值为km 。
10. 我国的珠穆朗玛峰顶的绝对高程为m 。
11. 地面点的经度为该点的子午面与__________ 所夹的 ____ 角。
12. 地面点的纬度为该点的铅垂线与____________ 所组成的角度。
13. 测量工作的程序是__________________________ 。
14. 测量学的任务是____________ 。
15. 直线定向的标准方向有_______________________________________________ 。
16. 由_______________ 方向顺时针转到测线的水平夹角为直线的坐标方位角。
17. 距离丈量的相对误差的公式为_______________________ 。
18. 坐标方位角的取值范围是____________ 。
19. 确定直线方向的工作称为____________ ,用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
1、解释下列名词:总地球椭球、参考地球椭球、垂线偏差、大地水准面差距。
答:总地球椭圆:与全球范围内的大地水准面最佳拟合。
参考椭圆:于某个区域的大地水准面最佳拟合。
垂线偏差:地面一点对大地水准面的垂线和对地球椭球面的法线夹角。
大地水准面差距:地球椭圆与大地水准面的距离。
2、地面测量要素有哪些?测量工作应遵循的原则是什么?答:三要素:角度、距离、高差。
三原则:从整体到局部;先控制后碎部;复测复算,步步检核。
3、什么叫测量坐标系?坐标方位角是如何定义的?它与数学坐标系中的方位角有何不同?答:为了确定地面点的空间位置而建立的参考系叫做测量坐标系。
由直线一段的坐标方位角起,顺时针方向至该直线的水平角度成为该直线的坐标方位角。
它与数学上所说的方位角的不同点在于,后者是以水平面上横轴起,逆时针转过的角度。
4、试写出坐标正反算公式。
答:由于在同一高斯平面直角坐标系内各点处坐标北方向均是平行的,所以一条直线的正反坐标方位角相差180°,即α12=α21±180°5、何谓大地水准面?它在测量工作中有何作用?答:与平静的平均海水面相重合,并延伸通过陆地而形成的封闭曲面称为大地水准面。
它是测量外业所依据的基准面。
6、测量工作中常用哪几种坐标系?它们是如何定义的?答:①大地坐标系:地面上的一点的空间位置可用大地坐标(B,L,H)表示。
大地坐标系是以参考椭球面作为基准面,以起始子午面和赤道面作为在椭球面上确定某一点投影位置的两个参考面。
L表示大地经度,B表示纬度,H表示大地高。
②空间直角坐标系:以椭球体中心O为原点,起始子午面与赤道面交线为X轴,赤道面上与X 轴正交的方向为Y轴,椭球体的旋转轴为Z轴,构成右手直角坐标系0-XYZ,在该坐标系中,P 点的点位置用OP在这三个坐标轴上的投影X、Y、Z表示。
③平面直角坐标系:以纵轴为X轴,表示南北方向,向北为正;横轴为Y轴,表示东西方向,向东为正;象限顺序依顺时针方向排列。
数测试题库一、填空题(一)测量学基础知识(1-120题)1.地面点到铅垂距离称为该点的相对高程。
2.通过海水面的称为大地水准面。
3.测量工作的基本内容是。
4.测量使用的平面直角坐标是以为坐标原点,为x轴,以为y轴。
5.地面点位若用地理坐标表示,应为和绝对高程。
6.地面两点间高程之差,称为该两点间的。
7.在测量中,将地表面当平面对待,指的是在范围内时,距离测量数据不至于影响测量成果的精度。
8.,9.测量学的分类,大致可分为。
10.地球是一个旋转的椭球体,如果把它看作圆球,其半径的概值为km。
11.我国的珠穆朗玛峰顶的绝对高程为m。
12.地面点的经度为该点的子午面与所夹的角。
13.地面点的纬度为该点的铅垂线与所组成的角度。
14.测量工作的程序是。
15.测量学的任务是。
16.直线定向的标准方向有。
17.由方向顺时针转到测线的水平夹角为直线的坐标方位角。
18.距离丈量的相对误差的公式为。
19.!20.坐标方位角的取值范围是。
21.确定直线方向的工作称为,用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
22.距离丈量是用误差来衡量其精度的,该误差是用分子为的形式来表示。
23.用平量法丈量距离的三个基本要求是。
24.直线的象限角是指直线与标准方向的北端或南端所夹的角,并要标注所在象限。
25.某点磁偏角为该点的方向与该点的方向的夹角。
26.某直线的方位角与该直线的反方位角相差。
27.地面点的标志,按保存时间长短可分为。
28.丈量地面两点间的距离,指的是两点间的距离。
29.}30. 森林罗盘仪的主要组成部分为 。
31. 某直线的方位角为123°20′,则它的正方位角为 。
32. 水准仪的检验和校正的项目有33. 水准仪主要轴线之间应满足的几何关系为34. 由于水准仪校正不完善而剩余的i 角误差对一段水准路线高差值的影响是 成正比的。
35. 闭和水准路线高差闭和差的计算公式为 。
36. 水准仪的主要轴线有 、 、 、 。
数测试题库一、填空题(一)测量学基础知识( 1-120 题)1.地面点到铅垂距离称为该点的相对高程。
2.通过海水面的称为大地水准面。
3.测量工作的基本内容是。
4.测量使用的平面直角坐标是以为坐标原点,为 x 轴,以为 y 轴。
5.地面点位若用地理坐标表示,应为和绝对高程。
6.地面两点间高程之差,称为该两点间的。
7.在测量中,将地表面当平面对待,指的是在范围内时,距离测量数据不至于影响测量成果的精度。
8.测量学的分类,大致可分为。
9.地球是一个旋转的椭球体,如果把它看作圆球,其半径的概值为km。
10.我国的珠穆朗玛峰顶的绝对高程为m。
11.地面点的经度为该点的子午面与所夹的角。
12.地面点的纬度为该点的铅垂线与所组成的角度。
13.测量工作的程序是。
14.测量学的任务是。
15.直线定向的标准方向有。
16.由方向顺时针转到测线的水平夹角为直线的坐标方位角。
17.距离丈量的相对误差的公式为。
18.坐标方位角的取值范围是。
19.确定直线方向的工作称为,用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
20.距离丈量是用误差来衡量其精度的,该误差是用分子为的形式来表示。
21.用平量法丈量距离的三个基本要求是。
22.直线的象限角是指直线与标准方向的北端或南端所夹的角,并要标注所在象限。
23.某点磁偏角为该点的方向与该点的方向的夹角。
24.某直线的方位角与该直线的反方位角相差。
25.地面点的标志,按保存时间长短可分为。
26.丈量地面两点间的距离,指的是两点间的距离。
27.森林罗盘仪的主要组成部分为。
28.某直线的方位角为123° 20′,则它的正方位角为。
29.水准仪的检验和校正的项目有30.水准仪主要轴线之间应满足的几何关系为31.由于水准仪校正不完善而剩余的i 角误差对一段水准路线高差值的影响是成正比的。
32.闭和水准路线高差闭和差的计算公式为。
33.水准仪的主要轴线有、、、。
34.水准测量中,转点的作用是,在同一转点上,既有,又有读数。
第十二章 数字地形图的应用12.1 复习笔记【知识框架】【重点难点归纳】一、概述数字地形图是以数字形式存储在计算机存储介质上的地形图,与传统的纸质地形图相比,数字地形图精度高、速度快,利用数字地形图可以很容易地获取各种地形信息,如测量各个点的坐标,量测点与点之间的距离,量测直线的方位角、点的高程、两点间的坡度和在图上设计坡度线等。
概述 量取图上点的坐标值 量测两点间的距离 量测直线的坐标方位角 地形图的应用 确定地面点的高程和两点间的坡度 按一定方向绘制断面图 确定汇水面积 按限制坡度选线 面积量算 面积和体积计算 体积计算 概述 数字高程模型的特点 格网数字高程模型 格网DEM 生成 数字高程模型的应用 碎部测量利用数字地形图,可以建立数字高程模型(DEM)。
利用DEM可以绘制不同比例尺的等高线地形图、地形立体透视图、地形断面图,确定汇水范围和计算面积,确定场地平整的填挖边界和计算土方量。
在公路和铁路设计中,可以绘制地形的三维轴视图和纵、横断面图,进行自动选线设计。
二、地形图的应用1.量取图上点的坐标值在大比例尺地形图内图廓的四角注有实地坐标值。
如图12-1-1所示,欲在图上量测P 点的坐标,可在P点所在方格,过P点分别作平行于X轴和Y轴的直线eg和fh,按地形图比例尺量取af和ae的长度,则(12-1-1)式中,为P点所在方格西南角点的坐标。
图12-1-1 图上量取点的坐标2.量测两点间的距离(1)分别量取两点的坐标值,然后按坐标反算公式计算两点间的距离。
(2)当量测距离的精度要求不高时,可以用比例尺直接在图上量取或利用复式比例尺量取两点间的距离。
3.量测直线的坐标方位角(1)先量取直线两端点的平面直角坐标,再用坐标反算公式求出该直线的坐标方位角。
(2)若量测精度要求不高时,可用量角器直接在图上量测直线的坐标方位角。
4.确定地面点的高程和两点间的坡度如图12-1-2所示,P点正好在等高线上,则其高程与所在的等高线高程相同。
《数字测图原理与方法》问答题(1)数测问答题1.什么是绝对高程?什么是相对高程?答:地面点沿其铅垂线方向至大地水准面的距离称为绝对高程。
地面点沿其铅垂线方向至任意假定的水准面的距离称为相对高程。
2. 什么叫水准面?答:将海洋处于静止平衡状态时的海水面或与其平行的水面,称为水准面。
3.由于标准方向的不同,方位角可以分为哪几类?答:可以分为真方位角、磁方位角、坐标方位角。
真方位角是以过直线起点和地球南、北极的真子午线指北端为标准方向的方位角。
磁方位角是以过直线起点和地球磁场南、北极的磁子午线指北端为标准方向的方位角。
坐标方位角是以过直线起点的平面坐标纵轴平行线指北端为标准方向的方位角。
4.测量工作应遵循哪些基本原则?为什么要遵循这些原则?答:在程序上“由整体到局部”;在工作步骤上“先控制后碎部”,即先进行控制测量,然后进行碎部测量;在精度上“有高级到低级”。
遵循上述基本原则可以减少测量误差的传递和积累;同时,由于建立了统一的控制网,可以分区平行作业,从而加快测量工作的进展速度。
5.测量工作有哪些基本工作?答:距离测量、水平角测量、高程测量是测量的三项基本工作。
6.简述水准测量的原理。
答:水准测量原理是利用水准仪所提供的水平视线,并借助水准尺,来测定地面两点间的高差,然后根据其中一点的已知高程推算出另一点的高程。
7.在一个测站上,高差的正、负号说明什么问题?答:在一个测站上,高差等于后视读数减去前视读数。
高差为正,说明后视读数大于前视读数;高差为负,说明后视读数小于前视读数。
8.DS3型微倾式水准仪上的圆水准器和管水准器各有什么作用?答:圆水准器是用来指示竖轴是否竖直的装置。
管水准器是用来指示视准轴是否水平的装9.何谓视差? 产生视差的原因是什么?怎样消除视差?答:眼睛在目镜端上、下微动,若看到十字丝与标尺的影像有相对移动时,这种现象称为视差。
由于视差的存在,当眼睛与目镜的相对位置不同时,会得到不同的读数,从而增大了读数的误差。
